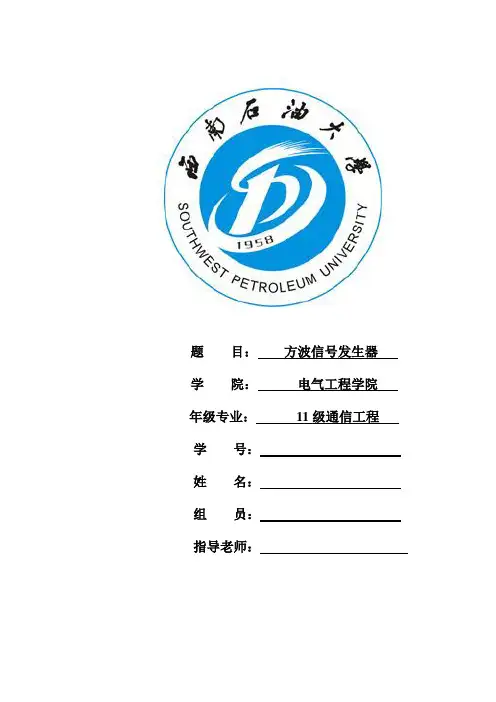

基于MCS-51单片机的可调频率方波发生器课程设计报告

摘要本实验是基于PHILIPS AT89C51 单片机所设计的，可以实现键位和数字动态显示的一种频率可调方波发生器。

通过键盘键入(10HZ-9999HZ)随机频率，使用七段数码管显示，每一个数码管对应一个键位。

单片机对各个键位进行扫描，确定键位的输入，然后数码管显示输入的数值，方波发生器输出以数码管显示的数值为频率的方波。

关键词：单片机七段数码管键盘电路频率可调方波发生器一、目的和功能1.1 目的：设计一种频率范围限定且可调的方波发生器，志在产生特定频率的方波。

1.2功能：假设键盘是4*4的键盘，当键盘输入范围在10hz-9999hz的数字，单片机控制数码管显示该数值，并把该数值当做方波发生器的输入频率，单片机控制该方波发生器以该数值作为频率显示方波，从而得到我们想要频率的方波。

二、硬件设计2.1 硬件设计思想键盘的数字和键位关系固定，通过键盘输入产生频率，通过LED数码管显示出来，每一个数码管对应一个键位。

基本设备是基于PHILIPS AT89C51单片机，外围设备采用的是4个七段数码管，PHILIPS A T89C51单片机，1个OSCILLOSCOPE 方波发生器，16个Button，若干电阻，电源电池。

2.2 部分硬件方案论述2.2.1 七段数码管扫描显示方式的方案比较方案一：静态显示方式：静态显示方式是指当显示器显示某一字符时，七段数码管的每段发光二极管的位选始终被选中。

在这种显示方式下，每一个LED数码管显示器都需要一个8位的输出口进行控制。

静态显示主要的优点是显示稳定，在发光二极管导通电流一定的情况下显示器的亮度大，系统运行过程中，在需要更新显示内容时，CPU才去执行显示更新子程序，这样既节约了CPU的时间，又提高了CPU的工作效率。

其不足之处是占用硬件资源较多，每个LED数码管需要独占8条输出线。

随着显示器位数的增加，需要的I/O口线也将增加。

方案二：动态显示方式：动态显示方式是指一位一位地轮流点亮每位显示器（称为扫描），即每个数码管的位选被轮流选中，多个数码管公用一组段选，段选数据仅对位选选中的数码管有效。

对于每一位显示器来说，每隔一段时间点亮一次。

显示器的亮度既和导通电流有关，也和点亮时间和间隔时间的比例有关。

通过调整电流和时间参数，可以既保证亮度，又保证显示。

若显示器的位数不大于8位，则显示器的公共端只需一个8位I/O口进行动态扫描（称为扫描口），控制每位显示器所显示的字形也需一个8位口（称为段码输出）。

动态显示器的优点是节省硬件资源，成本较低。

但在控制系统运行过程中，要保证显示器正常显示，CPU必需每隔一段时间执行一次显示子程序，占用CPU大量时间，降低了CPU的工作效率，同时显示亮度较静态显示器低。

由于PHILIPS AT89C51单片机本身提供的I/O口有限，因此我们选择方案二——动态扫描方式。

扫描方式中在轮流点亮扫描过程中，每位显示器的点亮时间是极为短暂的约1ms，但由于人的视觉暂留现象及发光二极管的余辉效应，尽管实际上各位显示器并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示数据，不会有闪烁感。

节约了电能，节省了I/O口。

2.2.2 键盘连接方式方案比较方案一：独立式键盘一个具有4个按键的独立式键盘，每一个按键的一端都接地，另一端接mega16的I/O 口。

独立式键盘每一按键都需要一根I/O线，占用mega16的硬件资源较多。

因此独立式键盘只适合按键较少的场合。

键盘是一组按键或开关的集合，键盘接口向计算机提供被按键的代码。

特点：使用方便、结构复杂、成本高。

方案二：矩阵式键盘我们采用4×4矩阵式键盘，键盘的行线X0～X3通过电阻接+5V，当键盘没有键闭合时，所有的行线和列线断开，行线X0～X3均呈高电平。

当键盘上某一键闭合时，该键所对应的行线和列线短路，此时该行线的电平将由被短路的列线电平所决定。

如果将行线接至单片机的输入端口，列线接至单片机的输出端口，则在单片机的控制下使列线Y0为低电平，其余三根列线Y1、Y2、Y3均为高电平，然后单片机读输入口状态(即键盘行线状态)，若X0、X1、X2、X3均为高电平，则Y0这一列上没有键闭合，如果读出的行线状态不全为高电平，则为低电平的行线和Ｙ0相交的键处于闭合状态。

如果Y0这一列没有键闭合，紧接着使列线Y1为低电平，其余列线为高电平，用同样的方法检查Y1这一列有无键闭合，如此类推。

这种逐行逐列地检查键盘状态的过程称为对键盘的扫描。

CPU对键盘的扫描可以采取程序控制的随机方式，CPU空闲时才扫描键盘；也可以采取定时控制方式，每隔一段时间，CPU对键盘扫描一次；还可以采用中断方式，当键盘上有键闭合时，向CPU请求中断，CPU响应键盘发出的中断请求，对键盘进行扫描，以识别哪一个键处于闭合状态，并对键输入信息作相应处理。

因为如果采用独立式键盘PHILIPS A T89C51的I/O口对于方案一来说将是远远不够用的，为了节省I/O口，使我们的设计能够顺利进行，我们选用方案二——矩阵连接式键盘。

为了能够较为简单的编程，和节省CPU的资源，我们采用定时扫描，每隔一段时间，CPU对键盘扫描一次，并将键值读入。

2.3 硬件电路图三、软件3.1 软件设计基本思想：●键盘的不间断扫描。

●4个八段数码管的动态显示。

●方波发生器方波的输出3.2 程序框图3.3 程序功能初始化后单片机产生初值，将初值以动态扫描的方式显示于八段数码管，同时还对键盘进行实时扫描，在扫描后，单片机读取键值，并将键值通过数码管模块显示出来，方波发生器输出该频率的方波。

四、总结4.1 已达到的成果：硬件电路图和键盘及显示的程序。

4.2 未完成的部分：软件关于实行初值计算部分以及仿真。

4.3设计感悟：这一次课程设计遇到了很多问题。

硬件基本上是没有问题的，每个人都会做；但是程序是我们的弱点，还有就是分工合作，很多时候都是有分歧，还好最后还有水兵帮忙，使得我们的程序进一步完善。

做完这个程序只是我们学做程序的开始吧，今后会继续加强我们在做程序上的功力。

附录一程序代码DISBUF EQU 30HSEGBUF EQU 34HLEDSP EQU 37HHDHZ BIT 20H.1ORG 0000HLJMP MAINORG 001BHLJMP TIMER1ORG 000BHLJMP TIMER0ORG 0030HMAIN: MOV SP,#5FHLCALL SCAN ;跳转到键盘控制电路子程序LCALL FT0TH ;利用频率求初值程序MOV T2CON,#04HMOV TH2,S1MOV TL2,S0MOV RCAP2H,S1MOV RCAP2L,S0SETB ET2SETB EAANL TMOD,#0F0HORL TMOD,#10HMOV TH0,#8AHMOV TL0,#0D0HSETB ET1SETB TR1SETB EAFT0TH: MOV R0,#DIVBUF1 ;|除数赋值10进制转换为16进制MOV R1,#DIVBUF2MOV A,R0ADD A,#3 ;|53HMOV R0,AMOV @R1,#0INC R1MOV A,@R0MOV @R1,ADEC R0 ;| 52HMOV A,@R0MOV B,#10MUL ABCLR CADDC A,@R1MOV @R1,ADEC R0 ;| 51HMOV A,@R0MOV B,#100MUL ABADDC A,@R1MOV @R1,ADEC R1MOV A,@R1ADDC A,BMOV @R1,ADEC R0 ;| 50HINC R1MOV A,@R0MOV B,#10MUL ABMOV B,#100MUL ABADDC A,@R1MOV @R1,ADEC R1MOV A,@R1ADDC A,BMOV @R1,A ;|CHOICE: MOV R0,#DIVAMOV @R0,#00H ;|被除数为5*10^5 = 0007A120H INC R0MOV @R0,#07HINC R0MOV @R0, #0A1HINC R0MOV @R0, #20HDIV3216:MOV 40H,#0 ;|除法运算MOV 41H,#0MOV R7,#32;键盘部分SCAN:JNB KEYVALED,$CLR KEYVALEDLCALL KEYSCANMOV A,KEYNAME TIMER1:PUSH PSWPUSH AWSETB RS1CLR RS0MOV TH1,#8AHMOV TL1,#0D0HMOV P3,#0FHMOV A,P3ANL A,#0FHCJNE A,#0FH,NEXT21SETB CJMP NEXT22NEXT21:CLR CNEXT22:MOV A,KEYSTURLC AMOV KEYSTU,AANL A,#07HCJNE A,#2,NEXT23ANL KEYSTU,#00HJMP EXIT2NEXT23:CJNE A,#4,NEXT24SETB KEYVALEDJMP EXIT2NEXT24:CJNE A,#5,EXIT2 ORL KEYSTU,#07HEXIT2:POP ACCPOP PWERETIKEYSCAN:MOV R7,#4MOV R5,#0MOV R6,#11110111B OP1:MOV A,R6RL AMOV R6,AMOV P3,AMOV A,P3ANL A,#0FHRL A,#0FHJNZ NEXT31INC R5DJNZ R7,LOOP1SJMP EXIT3NEXT31:JNE Acc.0,NEXT32MOV R4,#0SJMP NEXT35NEXT32:JNB Acc.1,NEXT33MOV R4,#1SJMP NEXT35NEXT33:JNB Acc.2,NEXT34MOV R4,#2SJMP NEXT35NEXT 34:MOV R4,#3NEXT35:MOV A,R4RL ARL AADD A,R5MOV DPTP,#KEYTABMOVC A,@A+DPTPMOV KEYNAME,AEXIT3:RETDISPLAY:MOV LEDSP,#00HLCALL BIN T0BCDLCALL BCD T0SEGLJMP LOOPTIME R0:PUSH PSWPUSH AccSETB RS0CLR RS1MOV TH0,#0E4AMOV TL0,#0A8HMOV A.CEDSPANL A,#04HCJNE A,#0,NEXT11MOV P2,#00001D00BADD A#SEGBUFMOV R0,AMOV P0,AMOV P0,@R0CJMP EXIT1NEXT11:CJNE A,#2,NEXT12MOV P2,#00000100BADD A,#SEGBUFMOV R0,AMOV P0,@R0LKMP EXIT1NEXT12:CJNE A,#1,NEXT13MOV P2,#00000010BADD A,#SEGBUFMOV R0,AMOV P0,@R0LJMP EXIT1NEXT13:MOV P2,300000001BAD A,#SEGBUFMOV R0,AMOV P0,@R0EXIT1:INC LEDSPMOV A,LEDSPANL A,#01ACJNE A,#04A,BELOW BELOW:JC RETUNMOV LEDSP,#00H RETURN:POP AccPOP PSWRETIBIN T0BCD:MOV R0,3DISBUF+3MOV A,KEYNAMEMOV B,#10DIV ABMOV @R0,BDEC R0MOV B,#10DIV ABMOV @R0,BDEC R0MOV B,#10DIV ABMOV @R0,BDEC R0MOV @R0,ARET方波输出部分：TIMER1:MOV DPTR,#KEYNAMEMOVC @A+DPTR,DPTRRETIEND附录二组员工作分配李建华：主要写程序和报告以及仿真检查结果赖水兵：电路图的描绘，程序的撰写梁国锋：程序的撰写郭万劲：电路图的描绘参考文献1、潘永雄高等学校信息工程类专业规划教材（新编单片机原理和使用）。
