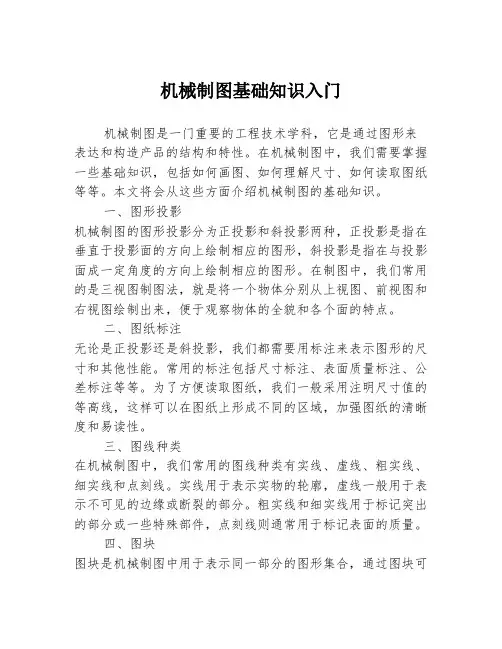

机械制图基础知识入门机械制图是一门重要的工程技术学科，它是通过图形来表达和构造产品的结构和特性。
在机械制图中，我们需要掌握一些基础知识，包括如何画图、如何理解尺寸、如何读取图纸等等。
本文将会从这些方面介绍机械制图的基础知识。
一、图形投影机械制图的图形投影分为正投影和斜投影两种，正投影是指在垂直于投影面的方向上绘制相应的图形，斜投影是指在与投影面成一定角度的方向上绘制相应的图形。
在制图中，我们常用的是三视图制图法，就是将一个物体分别从上视图、前视图和右视图绘制出来，便于观察物体的全貌和各个面的特点。
二、图纸标注无论是正投影还是斜投影，我们都需要用标注来表示图形的尺寸和其他性能。
常用的标注包括尺寸标注、表面质量标注、公差标注等等。
为了方便读取图纸，我们一般采用注明尺寸值的等高线，这样可以在图纸上形成不同的区域，加强图纸的清晰度和易读性。
三、图线种类在机械制图中，我们常用的图线种类有实线、虚线、粗实线、细实线和点刻线。
实线用于表示实物的轮廓，虚线一般用于表示不可见的边缘或断裂的部分。
粗实线和细实线用于标记突出的部分或一些特殊部件，点刻线则通常用于标记表面的质量。
四、图块图块是机械制图中用于表示同一部分的图形集合，通过图块可以使机械制图更加清晰、准确地体现构造和特点。
图块的尺寸应该尽量合理，且在不影响清晰度的情况下控制边界。
另外，为了方便使用，可以将一些常用的图块制作成模板，方便在制图中直接调用。
五、图框图框是机械制图中用于固定图纸边缘与实际尺寸相符的区域，在图框中包含了制图日期、审批日期、图符号等信息，方便对图纸的管理和归档。
图框应该合理地利用空间，达到平衡美观的效果，而且不应该影响图纸的主要内容。
六、CAD制图在现今的机械制图中，我们常常使用自动CAD工具来进行制图，它可以帮助我们更加精确、快速地绘制图形，并便于对图形进行修改和复制。
自动CAD还包括了一些常用的标注、块和符号，可以简化图纸制作的流程。
如何识图--机械制图基础
❖ 主视图（正投影图）：从前向后投影在正面 得到的图形；
❖ 俯视图（水平投影图）：从上向下投影在水 平面得到的图形；
❖ 左视图(侧面投影图）：从左向右投影在侧面 得到的图形；如下页左图所示。
三视图的展开:为了将三个视图画在同一张图 纸上，平面（V)保持不动，水平面（H)绕OX 轴向下旅行团90°，侧面（W）绕OZ轴向右 转90°，使其与正面同平面。如下面右图所 示。
❖ 表面粗糙度
无论采用哪种加工方式所获得的零件 表面，都不是绝对平整和光滑的，放在显 微镜下观察，都可以看到微观的峰谷不平 痕迹。
表面上所具有的这种较小间距和峰谷 所组成的微观几何形状特征，称为表面粗 糙度。
表面粗糙度是评定零件表面质量的一 项技术指标不，它对零件的配合性质、耐 磨性、抗腐蚀性、抗疲劳强度、密封性和 外观等都有很大的影响。
例：下图如示
局部视图投影方向及字母
局部视图
❖ （四）剖视图
❖ 1，剖视图的形成
假想用剖切面（平面或柱面）剖开机体， 将处在观察者和剖切面之间的部分移支，而 将其余部分向投影面投影所得图形，称为剖 视图。
❖ 2，剖面符号，在剖视和剖面图中，剖切面与 机件相接触部分的投影，画上剖面符号。
我司常用剖面符号
装配、检验、安装时所必须的尺寸 （3）、技术要求:用文字或符号说明装配体的装
配等方面的要求 （4）、零件序号、明细表各标题栏，装配体上
的每个零件，按顺序编写序号。明细表用来说明各 零件的序号、代号、名称、数量、材料等。标题栏 注明装配体的名称等
零件序号 两个视图 必要的尺寸
技术要求
1-机械制图基础知识 (1)
※表示投射方向的箭头尽可能配置在主视图上，只是 表示后视投射方向的箭头才配置在其它视图上。
四、
剖 视 图
问题：当机件的内部形状较复杂时，视图上将 出现许多虚线，不便于看图和标注尺寸。
解决办法？采用剖视图
一、剖视图的概念
⒈ 剖视图的形成
假想用一 剖切面将机件 剖开，移去剖 切面和观察者 之间的部分， 将其余部分向 投影面投射， 并在剖面区域 内画上剖面符 号。
R10 R10 ×
⑶ 标注球面半径时，应在符号“R”前加注 符号“S”。
第三章：形位公差与尺寸公差
一、形位公差定义： 加工后的零件不仅有尺寸误差，构成零件几何特 征的点、线、面的实际形状或相互位置与理想几 何体规定的形状和相互位置还不可避免地存在差 异，这种形状上的差异就是形状误差，而相互位 置的差异就是位置误差，统称为形位误差 ，形 位公差包括：形状公差与位置公差两类； 二、形状公差：通俗点就是，和形状有关的要素， 形状公差项目有：直线度、平面度、圆度、圆柱 度、线轮廓度、面轮廓度等6项。
7、实例说明
8、尺寸公差
1、定义： 尺寸公差是指在切削加工中零件尺寸允许的变动 量。在基本尺寸相同的情况下，尺寸公差愈小， 则尺寸精度愈高。尺寸公差等于最大极限尺寸与 最小极限尺寸之差，或等于上偏差与下偏差之差。
尺寸公差=最大极限尺寸－最小极限尺寸 =|上偏差－下偏差| 上偏差=最大极限尺寸-基本尺寸 下偏差=最小极限尺寸-基本尺寸 上偏差、下偏差统称极限偏差
交线
平面
三、基本视图
机件向基本投影面投 射所得的视图。 ⒈ 形成
V
主视图 俯视图 左视图 右视图 从右向左投射 仰视图 从下向上投射 后视图 从后向前投射
机械制图,识图
机械识图，制图一．制图的基本知识。
1.基本本制图标准。
.图纸幅面和格式。

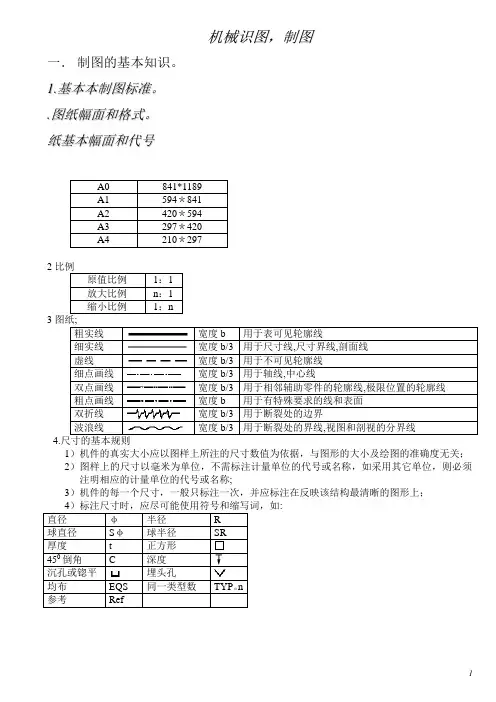

纸基本幅面和代号A0 841*1189A1 594＊841A2 420＊594A3 297＊420A4 210＊2972比例原值比例1：1放大比例n：1缩小比例1：n3图纸;粗实线宽度b 用于表可见轮廓线细实线宽度b/3 用于尺寸线,尺寸界线,剖面线虚线宽度b/3 用于不可见轮廓线细点画线宽度b/3 用于轴线,中心线双点画线宽度b/3 用于相邻辅助零件的轮廓线,极限位置的轮廓线粗点画线宽度b 用于有特殊要求的线和表面双折线宽度b/3 用于断裂处的边界波浪线宽度b/3 用于断裂处的界线,视图和剖视的分界线4.尺寸的基本规则1）机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关；2）图样上的尺寸以毫米为单位，不需标注计量单位的代号或名称，如采用其它单位，则必须注明相应的计量单位的代号或名称;3）机件的每一个尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上；4）标注尺寸时，应尽可能使用符号和缩写词，如:直径φ半径R球直径Sφ球半径SR厚度t 正方形450倒角 C 深度沉孔或锪平埋头孔均布EQS 同一类型数TYP。
n参考Ref5.组成6。
标注方法及简化标注(附图）7.弧连接斜度2）锥度 222dD tg C -==α二. 投影的基本特性.5）中心投影法:光源较近6）平行投影法：投射中心无限运①正投影：投影方向与投影平面垂直②斜投影：投影方向与投影平面成一定的倾斜角2.1）立视图:正面，正立投影面V2）俯视图：水平面，水平投影面H3）侧视面：侧面，侧立投影面W4）投影轴：投影面之交线，OX、OY、OZ5）原点：三根投影轴相互垂直交为一点2、视图的“三等”规律：长对正、交平齐、高相等。
3、视图与物体之关系。
(第一角投影）1）主视图反映物体的上、下和左、右2）俯视图反映物体的左、右和前、后3）左视图反映物体的上、下和前、后4、投影的特性1）相拟性2）积聚性5、物体的截交线几何体被平面（称为截平面）截切，在其表面上产生的交线1）截交线是截平面与被截立体表面的共有线2）截交线是一个闭合的平面图形6、几何体的尺寸注法1）平面立体，一般标注长、宽、高三方面的尺寸2）正棱柱、正棱锥、标注高度及底部的外接圆直线3）圆柱、圆台，则标出高度和底圆直径4）球只标注其直径或半径7、轴测图1）概念：a．轴测图;b．轴测轴；c．轴间角；d．轴向伸缩系数2）正等测图①、三轴类角为1200②、伸缩系数为0.82，实际作图时取为13）斜二测图①、OX与OZ夹角为900，伸缩系数为1②、OY与OZ平角及DY与OX夹角为135°，伸缩系数为0.5③、图在OXY面上一中心线与OX夹角7°1ˊ8、组合体正形体分析法1）组合形式：①、叠加a．堆积（平面与平面）b．相切(平面、圆与圆）c．相贯（相交)②、切割③、综合（即有叠加，又有切割）2）组合体的画法①、三视图a．形体分析b．选择主视图（主要特征及正常位置）c．选比例定图幅d．布置视图e．绘制底稿1②、轴测图叠加法a．切割法3）组合体的尺寸注法①、定形尺寸,确定形状②、定位尺寸，确定相应位置③、总体尺寸，总体的长、宽、高④、合尺寸，与其它零件的配合情况4）尺寸基准①、定义：标注尺寸的起点②、确定:可选组合体的对称平面、底面、重要的端面以及回转体的轴线5）标注尺寸注意事项①、透彻分析结构形状，明确各组成部分之相对位置②、尺寸尽量集中，不要分散③、尺寸注在特征明显的视图上，并尽量避免注在虚线上④、避免尺寸、数字及轮廓相交，与两视图有关的尺寸最好注在面视图之间，便于看图。
机械制图基础知识
b
3~5
60°
b
4b
27
第三章: 机械制图部分规定
7. 制图基本步骤
a.確定图幅及作图比例。(產品大小及结构)
b.按规定尺寸要求打好边框。 c.视图規劃:根据產品大小及结构复杂性，规划视图分布,特別是剖视图的 数量及分布，技术要求位置，並留出標题栏的空间。 d.產品分析及绘图。 e.尺寸標注。 f.技术要求。 g.查核並加粗。
10
第二章:机械制图基础
7. 第一角法和第三角法投影: 一. 概念 1. 第一角投影法 在第一象限内投影;将形体放置在观察者与投影面之间. 2. 第三角投影法在第三象限内投影;将投影面放置在观察 者与形体之间,且把投影面看成透明的. 二. 区别
两种投影之前视图相同,其它视图形状相同位置相反;第一角 法投影“远离主视图为前面”第三角法投影反之.
28
第三章: 机械制图部分规定
8. 尺寸標注的基本要求
a. 正确:尺寸数值要正确，尺寸注法要符合机械制图国家標准的規定。
b. 完整:尺寸要完整,既不遗漏，不重复。
c. 清晰:尺寸的布局要整齐清楚，便于读图。 d. 合理:所標尺寸不但要满足机件在使用時的質量要求,而且应有利于加工 和量。
9. 尺寸標注的基本原理:
形狀和位置公差注法:
類 項 目 符號 類別 項 目 別
類 項 目 符號 別
最大實 體狀態 其 延伸公 它 差帶 M P
直線度 平面度 狀 圓 度 公 圓柱度
形 差 線輪廓度
面輪廓度
定 位 向 置 定 公 位 差 跳 動
平行度 垂直度 傾斜度 同軸度 對稱度 位置度 圓跳動 全跳動
相 包容原則 E 關 符 理論正 20 確尺寸 號
机械制图和识图基础概述精选全文完整版
可编辑修改精选全文完整版机械制图和识图基础概述机械制图与识图基础一个模具是由若干个零部件组装而成，设计者根据冲压产品的不同，设计不同的模具。
设计者是以图样来表达其设计思想的，模具结构中每一个零部件，设计者都将会以图样的形式（标准件常用编码表示）表达出来，即“以图示物”。
作为模具修理工、改制工，在进行模具修理、变更和零部件及治具加工等工作时，图纸是作业的必要依据。
因此，我们必须学会看懂各种常用的机械图样，正确理解设计要求，才能按照图纸加工出合格的模具零部件，确保修模质量，提高修模效率。
一、投影与视图工程上常用的机械图样，都是以视图来表达机械零件和部件的结构形状。
要看懂图样首先要知道图样上的视图是根据什么原理和方法画出来的。
掌握这些原理，了解视图的形成及画法是看懂机械图的基础。
1、投影的概念投影概念是从日常生活中抽象出来的，太阳或灯光照射物体所得到的影子都可以看作是物体在平面上的投影。
这些投影现象经科学总结，形成了用来绘制工程图样的投影方法。
工程上常用的投影方法有两种：中心投影法：特点是所有的投影线均交于一点。
平行投影法：特点是所有的投影线均互相平行。
在平行投影法中，投影线垂直于投影面的投影称为正投影。
由于它能正确表达物体的真实形状和大小，作图方便，故机械图样都是采用正投影法绘制的。
2、正投影的投影特性物体的形状各有不同，但其表面都是以直线和平面围成。
物体的投影就是这些线、面投影的组合。
所以研究物体的正投影特性，只要研究直线和平面的投影特性即可。
根据直线和平面相对于投影面的位置不同（平行、垂直、倾斜），其投影特性各有不同。
⑴直线的投影特性：直线平行于投影面，投影等于实际长度；直线垂直于投影面，投影积聚于一点；直线倾斜于投影面，投影小于实际长度；⑵平面的投影特性：平面平行于投影面，投影成实际形状；平面垂直于投影面，投影积聚于一线；平面倾斜于投影面，投影为小于实际形状的类似形；3、三视图的形成在机械制图中，物体的正投影称为视图。
1第一章 机械识图基础
(四)局部放大图
采用大于原图所采用的比例画出视图
中的细小结构所得到的图形。一般要
标注放大比例，并放在适当的位置，
如图1-7所示，可任选视图、剖视图、
断面图等表达方法。
三、 识读零件图的步骤
1
1
3
看标题栏，了解大概。
2
看各视图，想整体形状。
看尺寸标注，知结构大小。
4
看技术要求，掌握质量指
单独画出某一零件的视图须标注清楚投射方向和名称，并在所画视图
上注上相同的字母。
(二)必要的尺寸
包括有表明装配体规格(性能)、总体大小、装配、安装、检验等方面
的尺寸。
(三)技术要求
用文字说明或标注标记、代号指明该装配体在装配、检验、调试、运
输和安装等方面 所需达到的技术要求。
(四)标题栏、 明细栏、 零件序号
第一章 机械识图基础
知识目标
１掌握机械制图的要求
２了解机械制图的用处
３掌握识图的方法
４了解装配图和零件图的区
４了解装配图和零件图的区别
别与特征
１掌握机 械制
２了解机 械制
第一节 机械制图基本知识
• 一、 图纸幅面和格式(GB/T14689—2008)
• (一)基本幅面
➢基本幅面代号有 A0、A1、A2、A3、A4五种。
表示方法。当碳的质量 小于1.0％时，首部只用一位数字表示平
均碳的质量分数的千分数；
(４)滚动轴承钢。 其牌号由“滚”字汉语拼音的首字
母 G、元素符号 Cr和数字组成，数字表示钢中平均铬
的质量分数的千分之几。
(三)碳素钢在汽车中的应用
(四)碳素铸钢在汽车中的应用
机械制图识图基本知识
精心整理机械制图基本知识一.零件图的作用与内容1.零件图的作用任何机械都是由许多零件组成的，制造机器就必须先制造零件。
零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。
2.零件图的内容一张完整的零件图应该包括以下内容，如图1所示图1INT72”的零件图（1）标题栏位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样标题栏技术要求的比例，代号和图样的责任人签名和单位名称等。
标题栏的方向与看图的方向应一致。
（2）一组图形用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。
（3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制造和（二、6前视图（主视图）、左视图、右视图、顶视图、底视图及后视图。
全剖视图：用剖切面完全的剖开物体所得到的剖视图称为全剖试图半剖视图：当物体具有对称平面时，向垂直于对称平面的投影面上投影所得的图形，可以对中心线为界，一半画成剖视图，另一半画成视图，称为半剖视图。
四、尺寸及其标注1、尺寸的定义：以特定单位表示线性尺寸值的数值2、尺寸的分类：1）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。
2）实际尺寸通过测量获得的尺寸。
3）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。
4）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。
上下偏差统称为极限偏差，偏差可正可负。
5）尺寸公差简称公差最大极限尺寸减去最小极限尺寸之差，它是允许尺寸的变动量。
尺寸公差永为正值例如：Φ200.5-0.31；其中Φ20为基本尺寸，0.81为公差。
0.5为上偏差，-0.31为下偏差。
20.5和19.69分别为最大最小极限尺寸。
6）零线在极限与配合图中，表示基本尺寸的一条直线，以其为基准确定偏差和公差。
机械制图与识图 第一讲 机械制图基本知识共37页
•
