(整理)总图设计常见错误

合集下载

总图设计常见问题总结(10.17)

总图设计常见问题总结(10.17)
沟、排洪沟、截洪沟等)的具体设计。(万科)
经验总结
场地与市政路相接时,接的是市政路边缘,而不是中心线, 相接的坡度不能大于3%。基地红线与道路之间过渡的人行道 和绿化带可不是由我们说了算的,相接坡度过大,等同于设 置了一道“堤坝”,市政是不允许的。
对基地与市政接口处标高一定核准。(市政接点道路坡度) 场地很平或者低于周边市政道路时,竖向设计时要注意基地
各地对绿地率的算法和规定有些不同。例如有的地方要求地下室顶 板覆土必须达到一定的厚度才可以,对基地竖向也有要求,针对不 同的地方,可以事先向甲方了解下。
当一个大地下室上面有几栋建筑时,如果在扩初阶段已经选了某栋 作为±0.00,那么在施工图阶段最好仍将这栋作为±0.00,有过很 大的教训,甲方施工了很久,才发现±0.00已经跑了,于是开始跟 设计单位“PK”了。(盛元)
尖岗山管线)
如果是满铺地下室,那么要考虑其他附属设施的设置,如化粪池、垃 圾站、煤气调压站等等。
幼儿园、学校的占地面积要作够,不要把小区道路也“圈”进去,将 来是要设置围墙的,那路还怎么走?
总图绘制时,一定不能用假尺寸,否则后果不堪设想。
如果对已经存在的道路进行改造设计,那么请注意路下面是不是还有 隐藏的ห้องสมุดไป่ตู้线存在。
给甲方提供临时道路进行前期场地开挖时,除了避开地上的东西, 地下的东西也别忘了,如果路下面正好有地下室,那么你知道怎样 来开挖吗?反正我不知道。
竖向设计要有“前瞻性”,不仅能满足现状要求,而且当未来条件 发生改变时,仍能满足衔接要求。
在道路交叉口范围内,最好在30-50米范围内,设置不大于2-3%的 坡度,急转弯加陡坡最容易发生事故。
做北方工程要考虑冻土问题,对室外管线的覆土厚度,道路厚度等 都有着额外的要求。

总图设计中常见问题汇总

总图设计中常见问题汇总

总图设计中常见问题汇总第一篇建筑篇1、消防设计1.1 存在问题:消防车道没有4米宽、没有回车场或回车道、园林种树影响消防车辆。

解决措施:按照规范执行,消防车道宽度执行规范,消防车回车场如果上部做草坪,下部构造设计必须符合消防车通行要求,园林总图应经建筑设计人员审核,并报消防部门通过。

1.2 存在问题:电梯前室开窗面积不够3平方米。

解决措施:按照规范执行,不够3平方米可加设加压送风井。

1.3 存在问题:各栋楼之间防火间距不够。

解决措施:按照规范执行。

1.4 存在问题;楼梯间首层与地下室没有隔开。

解决措施:按照规范执行。

1.5 存在问题:发电机和消防水泵不在第一期,拖延第一期验收时间。

解决措施:在一期应考虑完善配套,裙楼不装修、暂时不使用也应先设计消防系统,待施工完成后方可验收。

1.6 存在问题:消防水泵房没有直通安全出口。

解决措施:按规范执行。

2、设计通病与措施2.1屋面防水2.1.1存在问题:广州地区911防水材料质量不稳定解决措施:1)选用防水卷材,根据国家规范确定厚度。

2) 北方地区的别墅,按二级防水等级做两道卷材防水。

2.1.2存在问题:保温隔热层隔热层设置位置不明确。

解决措施:1)采用挤塑聚苯板保温材料。

2)北方地区先做保温,后做防水,南方先做防水,后做保温。

2.1.3存在问题:天面女儿墙底裂缝渗漏。

解决措施:300mm以下做混凝土女儿墙。

2.1.4存在问题:凸出屋面的管道、井、烟道周边渗漏。

解决措施:凸出屋面的管道、井、烟道周边应同屋面结构一起整浇一道钢筋混凝土防水反梁,平屋面标高定于最高完成面以上250mm,坡屋面为完成面250mm。

2.1.5存在问题:管道穿越楼板、屋面处渗漏解决措施:按规定选用和埋设套管;套管处要用沥青麻丝和防水油膏充填。

2.1.6存在问题:屋面西班牙瓦的施工方法设计有两种做法,一种为挂贴,一种为卧贴。

但按挂贴施工的别墅屋面大部分有渗水现象。

解决措施:改为卧贴工艺。

参考总图设计中常见问题及解决措施

参考总图设计中常见问题及解决措施

总图设计中常见问题及解决措施2014-05-21建筑通第一部分建筑篇一、消防设计1.消防车道没有4米宽、没有回车场或回车道、园林种树影响消防车辆。

解决措施:按照规范执行,消防车道宽度执行规范,消防车回车场如果上部做草坪,下部构造设计必须符合消防车通行要求,园林总图应经建筑设计人员审核,并报消防部门通过。

2.电梯前室开窗面积不够3平方米。

解决措施:按照规范执行,不够3平方米可加设加压送风井。

3.各栋楼之间防火间距不够。

解决措施:按照规范执行。

4.楼梯间首层与地下室没有隔开。

解决措施:按照规范执行。

5.发电机和消防水泵不在第一期,拖延第一期验收时间。

解决措施:在一期应考虑完善配套,裙楼不装修、暂时不使用也应先设计消防系统,待施工完成后方可验收。

6.消防水泵房没有直通安全出口。

解决措施:按规范执行。

二、设计通病与措施1.屋面防水(1)防水材料质量不稳定解决措施:选用防水卷材,根据国家规范确定厚度;北方地区的别墅,按二级防水等级做两道卷材防水。

(2)保温隔热层隔热层设置位置不明确。

解决措施:采用挤塑聚苯板保温材料;北方地区先做保温,后做防水,南方先做防水,后做保温。

(3)天面女儿墙底裂缝渗漏。

解决措施:300mm以下做混凝土女儿墙。

(4)凸出屋面的管道、井、烟道周边渗漏。

解决措施:凸出屋面的管道、井、烟道周边应同屋面结构一起整浇一道钢筋混凝土防水反梁,平屋面标高定于最高完成面以上250mm,坡屋面为完成面250mm。

(5)管道穿越楼板、屋面处渗漏解决措施:按规定选用和埋设套管;套管处要用沥青麻丝和防水油膏充填。

(6)屋面西班牙瓦的施工方法设计有两种做法,一种为挂贴,一种为卧贴。

但按挂贴施工的别墅屋面大部分有渗水现象。

解决措施:改为卧贴工艺。

如确实因屋面坡度太陡时,卧贴工艺中应增加挂网等加强措施,或将卷材防水层加厚(30mm以上)再采用挂贴工艺施工。

具体做法均以各公司地区规范为主。

天津地区参照2-5节点。

图纸最容易出错的细节,施工前自查

图纸最容易出错的细节,施工前自查

图纸最容易出错的细节,施工前自查施工图55个细节工程成本的失控往往是施工阶段的变更与签证造成的,因此在施工图出图前应尽量做好校对与优化工作,只有这样才能将错误率减到最低,今天就给大家分享:48个施工图校对法一、总平面图1、是否标注了0.000处的绝对标高。

2、是否表示了外轮廓的轴线及总尺寸。

3、是否表示了楼层数。

4、是否表示了与主要道路及红线的关系。

5、是否布置了道路及绿化。

6、是否列出了经济技术指标:总用地面积、总建筑面积、停车位数目(办公楼组要写该项)、建筑密度、容积率、绿化率(要求做到35%~50%,没做到要调整绿地面积)。

7、建筑周围设置环形消防车道,宽大于等于4米,转弯处倒角半径12米。

8、线型:一道粗线(外)及一道细线表示建筑轮廓,若有局部层数不同用细线表示其投影线,局部突出屋顶的楼梯间不要画投影。

二、楼层平面图:各层房间不需要布置家具,但卫生间要布置洁具1、每层轴网是否一致?上一楼层轴线网编号与下一楼层轴网编号要一致,因为柱是自上至下要对齐的,每层的柱网要一样,除非顶层有抽柱的情况。

2、楼层地面标高是否标注?有水的外走廊、门廊、浴室、卫生间,开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m?同时在标高变化的门坎处是否画了投影线?3、三道尺寸线是否等间距(100~70mm),标注文是否是统一字体和字高?4、门窗是否编号,门是否按洞口尺寸、开启方式及构造不同而采用不同编号?5、柱外皮是否与走道处外皮齐平?装修后从走道上一般应看不到柱,以保证走道疏散宽度。

6、疏散门的开启方向是否朝人流方向开启?门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启(尤其是大门处)?7、楼梯间是否有跑向标注?首层上半跑,中间层上半跑、下一跑半,顶层下两跑。

中间平台是否有标高标注?楼梯尺寸是否在平面图和剖面图上表达全面?8、一层平面图上是否有散水表达,室外地坪标高,出入口处是否设置台阶或坡道?斜道坡度表示,剖示符是否表达正确的剖示位置和剖示方向,请与剖面图仔细对照投影。

施工图设计中容易犯的错误

施工图设计中容易犯的错误

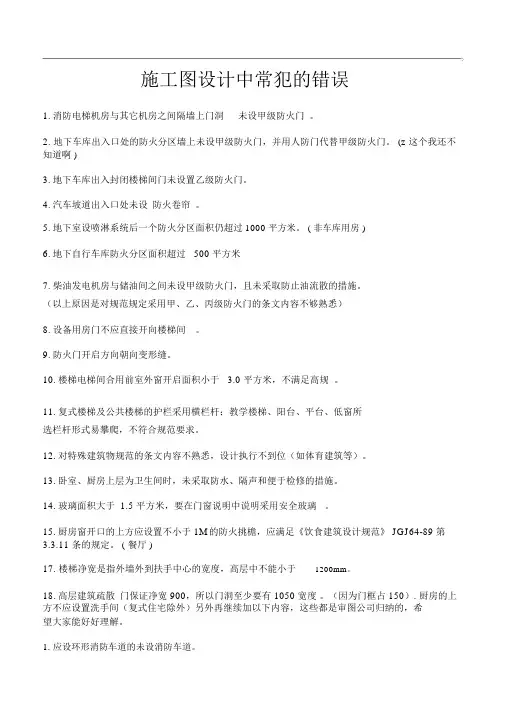

施工图设计中常犯的错误1.消防电梯机房与其它机房之间隔墙上门洞未设甲级防火门。

2. 地下车库出入口处的防火分区墙上未设甲级防火门,并用人防门代替甲级防火门。

(z 这个我还不知道啊 )3.地下车库出入封闭楼梯间门未设置乙级防火门。

4.汽车坡道出入口处未设防火卷帘。

5.地下室设喷淋系统后一个防火分区面积仍超过1000 平方米。

( 非车库用房 )6.地下自行车库防火分区面积超过 500 平方米7.柴油发电机房与储油间之间未设甲级防火门,且未采取防止油流散的措施。

(以上原因是对规范规定采用甲、乙、丙级防火门的条文内容不够熟悉)8.设备用房门不应直接开向楼梯间。

9.防火门开启方向朝向变形缝。

10.楼梯电梯间合用前室外窗开启面积小于 3.0 平方米,不满足高规。

11.复式楼梯及公共楼梯的护栏采用横栏杆;教学楼梯、阳台、平台、低窗所选栏杆形式易攀爬,不符合规范要求。

12.对特殊建筑物规范的条文内容不熟悉,设计执行不到位(如体育建筑等)。

13.卧室、厨房上层为卫生间时,未采取防水、隔声和便于检修的措施。

14.玻璃面积大于 1.5 平方米,要在门窗说明中说明采用安全玻璃。

15.厨房窗开口的上方应设置不小于 1M的防火挑檐,应满足《饮食建筑设计规范》 JGJ64-89 第3.3.11 条的规定。

( 餐厅 )17. 楼梯净宽是指外墙外到扶手中心的宽度,高层中不能小于1200mm。

18.高层建筑疏散门保证净宽 900,所以门洞至少要有 1050 宽度。

(因为门框占 150). 厨房的上方不应设置洗手间(复式住宅除外)另外再继续加以下内容,这些都是审图公司归纳的,希望大家能好好理解。

1.应设环形消防车道的未设消防车道。

2. 位于两个防火分区之间的消防车道未用防火墙分隔。

3.地下室内安全疏散最大距离超过 60 米。

4.袋形走道尽端的房间室内安全疏散距离越过 20 米。

5.安全疏散出口穿过其他房间方能到达。

6.安全疏散门采用了弹簧门、卷帘门。

史上最全:总图设计常见问题总结!

史上最全:总图设计常见问题总结!

史上最全:总图设计常见问题总结!用地红线和建筑红线。

(此种错误很少发生,但一旦发生,影响重大,一定要细心核对,切记、切记)。

许多用地范围往往把市政路的一半包含在里面,实际上这是征地范围,真正的可用地范围应该从道路红线开始。

工程开始前,尽量收集以下资料,越详细越好:a、地形图;b、基地周边已有道路和规划道路平面、纵断面、横断面;c、基地雨污水排放市政接口位置,以及接口处管底标高;d、基地周边如果有河流、湖泊,那么别忘了当地的防洪要求;e、基地如果有建筑限高要求,那么请确认是限制建筑物的绝对高度还是相对高度;f、现场对基地踏勘下,有没有架空电缆、埋地电缆或者其它市政的管线存在,需要保留的东西等等;别轻易作出判断和承诺,不到万不得已的时候,对基础资料一定不能放弃。

对地形图上各表达内容应有清楚的了解,简单说就是要掌握地形图图例。

对市政设计道路图纸内容应有识图的能力。

注意坐标系统和高程系统。

也许地形图是一套坐标系统和高程系统,到了市政道路和市政管网又是一套坐标系统和高程系统,这个时候要小心了。

建筑物定位坐标。

(没有好的方法,认真作吧)别把小区道路紧紧的贴在用地红线上,给围墙和挡土墙留点地方。

挡土墙不是什么好东西,能不设尽量不设。

如果严格控制,挡土墙的基础也是不允许出用地红线的,所以一定要留出足够的场地来。

景观设计时,别随意种大树,地底下还有设备管线呢,树很难成活,管线也得玩完。

对自家场地的设计,最好不要影响到周围其他邻居,和平共处是一件好事。

如果有发展商提出先铺管线,然后修路,之后种树,最后盖房子,千万别答应下来,有过很惨的教训,如果你不信,可以试试。

如果是满铺地下室,那么要考虑其他附属设施的设置,如化粪池、垃圾站、煤气调压站等等。

幼儿园、学校的占地面积要作够,不要把小区道路也圈进去,将来是要设置围墙的,那路还怎么走?总图绘制时,一定不能用假尺寸,否则后果不堪设想。

如果对已经存在的道路进行改造设计,那么请注意路下面是不是还有隐藏的管线存在。

建筑设计、建筑图纸中常犯的错误ppt课件

建筑设计、建筑图纸中常犯的错误ppt课件
●缺设变形缝的位置尺寸及其详图索引。 ●缺标注标高及房间称号。
;
●缺地面伸缩缝。 ●缺标注最大允许设计活荷,如有地下室那么首层平面处应标注清楚。 ●缺主要建筑设备和固定家具的位置及相关做法索引,如卫生间的器具、雨水管、水池、橱柜、洗衣机位置等。 ●缺标注电梯、缺楼梯上下方向及其编号和索引。 ●缺主要构造和建筑构造部件的位置及尺寸标注和做法索引,如中庭、天窗、地沟、重要设备根底、各平台、夹层、人孔、 阳台、雨篷、台阶、坡道、散水、明沟等做法索引。 ●缺楼地面预留孔洞和通气管道、管线竖井、烟道、渣滓道等位置的尺寸和做法索引,以及墙体预留空调机孔的位置、尺寸 及标高。 ●缺标注室外标高、各层标高、屋面标高。
;
设计部分 1.应设环形消防车道的未设消防车道。 2.位于两个防火分区之间的消防车道未用防火墙分隔。 3.地下室内平安疏散最大间隔 超越60米。 4.袋形走道尽端的房间,室内平安疏散间隔 越过20米。 5.平安疏散出口穿过其他房间方能到达。 6.平安疏散门采用了弹簧门、卷帘门。
;
7.直接开向疏散楼梯间的门未设甲级防火门。 8.两个平安出口间的间隔 缺乏5米。 9.六层教学楼采用了开敞楼梯〔应为封锁楼梯〕。 1连0的.一防个火防分火区分共区用无。本人单独运用的平安疏散楼梯,全部平安疏散出口均应与其相 11.面积超越60平方米的多层建筑房间只开了一个门。 12.位于袋形走道的尽端只开了一个门的房间,宽度缺乏1.4米。
17.高层建筑疏散门保证净宽900,所以门洞至少要有1050宽度〔由于门框占150〕。厨房的上方不应设 置洗手间〔复式住宅除外〕。 双拼多层别墅〔17.1x10.8〕 trade.gstarcad /dp/1762/ 别墅全套设备施工图〔CAD图纸〕 trade.gstarcad /dp/1759/ 双拼三层欧式风格奢华别墅施工图+效果图 trade.gstarcad /dp/1775/

房地产总平面图设计常见问题总结

房地产总平面图设计常见问题总结

对于消防车道和登高场地的设置,我们通常是进行整体考虑,但如 果项目要进行分期开发建设时,这个时候要注意了,也许甲方会要 求各期独立满足消防要求。
待续……
谢谢!
总图设计常见问题总结
总平
用地红线和建筑红线。(此种错误很少发生,但一旦发生,影响重 大,一定要细心核对,切记、切记)。
许多用地范围往往把市政路的一半包含在里面,实际上这是征地范 围,真正的可用地范围应该从道路红线开始。
工程开始前,尽量收集以下资料,越详细越好:
➢ a、地形图; ➢ b、基地周边已有道路和规划道路平面、纵断面、横断面; ➢ c、基地雨污水排放市政接口位置,以及接口处管底标高; ➢ d、基地周边如果有河流、湖泊,那么别忘了当地的防洪要求; ➢ e、基地如果有建筑限高要求,那么请确认是限制建筑物的绝对高
消防很重要,再好的方案,消防行不通,那就都不通了,别 在视觉上欺骗自己,实际在机子上画画,行不行,一眼就知 道了。
作过一个工程,消防扑救登高面的设置在扩初阶段,消防局 同意了,在施工图阶段,消防局反悔了,敢去说理吗?所以 最好按“规”办事。
消防扑救面最好别利用市政道路,否则你得看别人的脸色, 再说路边也许还有很多大树,放倒它们也不是一件很容易的 事情。
竖向设计要有“前瞻性”,不仅能满足现状要求,而且当未来条件 发生改变时,仍能满足衔接要求。
在道路交叉口范围内,最好在30-50米范围内,设置不大于2-3%的 坡度,急转弯加陡坡最容易发生事故。
做北方工程要考虑冻土问题,对室外管线的覆土厚度,道路厚度等 都有着额外的要求。
室外管线综合时,如果直埋,场地再怎么紧张,也不可以把两种管 线一上一下平行敷设,也许施工单位敢,不过我可没有这方面的经 验。
各地对消防车道和消防扑救登高面的要求不是完全一样的, 如上海是15x8米的场地,杭州按建筑高度和层数划分,这一 点要了解清楚。

【资料】规划总图设计常见问题总结汇编

【资料】规划总图设计常见问题总结汇编
消防很重要,再好的方案,消防行不通,那就都不通了,别 在视觉上欺骗自己,实际在机子上画画,行不行,一眼就知 道了。
规划总图设计常见问题总结
对地形图上各表达内容应有清楚的了解,简单说就是要掌握地形图图 例。
对市政设计道路图纸内容应有识图的能力。 注意坐标系统和高程系统。也许地形图是一套坐标系统和高程系统
,到了市政道路和市政管网又是一套坐标系统和高程系统,这个时 候要小心了。 建筑物定位坐标。(没有好的方法,认真作吧) 别把小区道路紧紧的贴在用地红线上,给围墙和挡土墙留点地方。 挡土墙不是什么好东西,能不设尽量不设。 如果严格控制,挡土墙的基础也是不允许出用地红线的,所以一定 要留出足够的场地来。 景观设计时,别随意种大树,地底下还有设备管线呢,树很难成活 ,管线也得玩完。 对“自家”场地的设计,最好不要影响到周围其他“邻居”,和平 共处是一件好事。 如果有发展商提出“先铺管线,然后修路,之后种树,最后盖房子 ”,千万别答应下来,有过很惨的教训,如果你不信,可以试试。
如果基地地势较低,周边地形又较高,那么要注意截洪渠和排洪渠 的设置,至于设在红线内还是红线外,要看政府审批部门的意见, 不可擅自决定。
基地如果与市政道路之间需设置挡土墙,那么请保持在一定的高度 内,街道两边的形象很重要。(有没有看过街道两边的陈旧建筑只 粉刷一面墙)
在山地建设中,建设单位一般很重视土方量,所以当你给甲方提供 参考数值时,最好一次比一次小,如果一次比一次大,会有人不高 兴的,至于怎么小,自己想办法了。
如果做政府项目,那么许多依据资料可能要由你自己来收集,一些 资料可能还在随时变化,这时候要格外小心,也许需要你多索要几 次。(第五高级中学,中间阶段由市政院收集的道路资料与最后再 次收集的资料在竖向设计上根本就是两回事)

(整理)总图设计常见错误

(整理)总图设计常见错误

总图设计常见错误一、总平面图1、建议设计说明应包含以下格式内容:1、设计依据1.1顾客提供的现状规划红线地形图;1.2经有关部门批准的我院编制的该项目初步设计总平面布置图;1.3由建筑、结构、水、电和暖通等各专业提供的设计资料;1.4现行的国家有关规范、规程、标准、规定和武汉市的有关法规、条例及规定;1.5由顾客提供的设计委托书、本阶段的设计要求及各种有关设计的基础资料和双方会商意见。

2、建筑定位及设计标高2.1坐标系为武汉市城市坐标系;2.2新建建(构)筑定位坐标为建(构)筑物的轴线交点;2.3高程为黄海高程系统。

3、间距、单位及制图标准3.1建筑物相互间标注尺寸为外墙面(或阳台外边缘)之间的尺寸,道路宽度为路缘石内缘尺寸;3.2本设计所注尺寸和标高均以米为单位;3.3本图除补充图例外均符合《总图制图标准BG/T50103-2001的规定》。

4、建筑层数及建筑高度4.1图中*F/-*F表示:建筑地上层数/建筑地下层数;4.2 h=***m表示建筑高度。

2、风玫瑰图,武汉主导风向应是西北风(详新版建筑设计资料及气象部分)。

1、图例应改为补充图例(凡制图标准中已有的图例无需再列出)。

2、一栋楼中不同层数均应注明。

应用中实线表示建筑轮廓内不同层数的投影范围。

所有建筑均应标注两个方向及以上的轴线尺寸。

3、根据《武汉市城市规划管理技术规定》:建筑系数应改为建筑密度。

4、依据《民用建筑设计通则》GB 50352-2005,建构筑物占地面积应改为建筑基底面积。

5、总平面主要技术经济指标应加入规划部门《建设工程方案综合技术经济指标一览表(表二)所要求的内容。

6、图例中应增补公厕、垃圾收集点、生化池等配套设施,并在图中表明位置。

7、应注明所有建筑物的出入口位置。

应注明所有建筑物出入口处的室外标高,并与建筑首层平面一致。

该标高是确定±0.00标高,计算建筑高度和小区道路标高的依据之一。

8、室内±0.000标高和室外标高与建筑首层平面都不相符。

总图设计常见问题汇总共75页

总图设计常见问题汇总共75页
总图设计常见问题汇总
11、获得的成功越大,就越令人高兴 。野心 是使人 勤奋的 原因, 节制使 人枯萎 。 12、不问收获,只问耕耘。如同种树 ,先有 根茎, 再有枝 叶,尔 后花实 ,好好 劳动, 不要想 太多, 那样只 会使人 胆孝懒 惰,因 为不实 践,甚 至不接 触社会 ,难道 你是野 人。(名 言网) 13、不怕,不悔(虽然只有四个字,但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己, 我用清 洁与节 制来珍 惜我的 身体, 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米,如 果他不 曾希望 它长成 种籽; 单身汉 不会娶 妻,如 果他不 曾希望 有小孩 ;商人 或手艺 人不会 工作, 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
谢谢!
36、自己的鞋子,自己知道紧在哪里。弱。——拉罗什福科
xiexie! 38、我这个人走得很慢,但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何,且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔,思而不学则殆。——孔子

总图设计常见问题汇总

总图设计常见问题汇总
H=39.5
《建筑设计防火规范》图示
2018
H=39.5
《建筑设计防火规范》图示
大体量 建筑长 度的核 定以及 消防车 道的设 置。
H=39.5
《建筑设计防火规范》图示
强条
消防救援 场地的设 置以及长 度的核定。 注意裙房 不要超高、 超深,救 援场地必 须与消防 车道相衔 接。
H=39.5
七、日照与采光
相关案例(一)
相关案例(一)
相关案例(一)
相关案例(一)
相关案例(一)
相关案例(二)
相关案例(二)
相关案例(二)
相关案例(三)
相关案例(三)
▲ 2018版《防火规范》7.1.4,有封闭内院或天井的建筑物,当内院或天井的短边长度>24m时,宜设消防车道;
当该建筑物沿街设置时,宜设人行通道,其间距不宜> 80m。
理想的总图 是这样的:
1、线型的区分 2、图层灰度的区分 3、合适的出图比例 4、风玫瑰图 5、设计说明 6、建构筑物一览表 7、指标表 8、图例
重点突出 繁简得当 层次分明
四、图面层次
一、总图专业出图量相比其它专业出图量较少,但信息量很大,初学者往往将不同表 达侧重点的各类总图揉入一张图中,使得整张图面缺乏层次感、难以辨识、给使用者 增加难度,起不到其应有的作用。
分两种情况:
有围墙,围墙先退界,同时还要满足建筑退界,并复核围墙与道路、围墙与建筑、道路与建筑的最 小间距。注意围墙退界有些地方《城市规划管理技术规定》没有明确说明,按照2019版《民建标准》 4.3.1相关解释,普通围墙设置时也应退界0.5m,以保证围墙基础没有突入用地红线。
无围墙,只要考虑建筑的退界,注意建筑与内部道路、建筑与消防车道、建筑与毗邻地块建筑的退 界要求。

住宅建筑施工图常犯错误总结

住宅建筑施工图常犯错误总结

住宅建筑施工图常犯错误总结第一篇:住宅建筑施工图常犯错误总结一套完整的施工图需要注意的问题所有图纸都需要注意的问题:1.每一张图纸的字体都要统一,(说明上字体除外)但是其上的字体必须统一。

2.每一张的三道尺寸线要表达的内容 1)第一道尺寸线为总尺寸,包括外墙皮2)第二道尺寸线为轴线距离,包括外边阳台的标注3)第三道尺寸线为外墙上洞口尺寸,不包括外墙皮3.每一张施工图都要确认图名施工图需要注意的问题一、封皮:1、确认图名是否正确2、确认公司的工程名称二、目录:1、确认公司名称、资质等级与工程证号2、确认工程名称与工程编号3、建筑图纸的前后排序为:封皮 A2、目录A2、建总A2、建施-01、建施-02……三、地下室组合平面图:1、检查三道尺寸线(隔墙轴线尺寸也要标),不能定轴号的字母为O、Z、I2、要有防火分区示意图3、防火分区的划分(住宅的每个地下防火分区最大为500m2,且每个防火分区必须有两个出口;如果防火分区大于500m2,则需要加一个甲级钢制防火门)4、变形缝处(也就是防火墙处)的窗洞口之间的距离必须大于2m,如果洞口之间距离小于2m,则需要砌筑240厚砖墙,并砌至+0.000处。

5、高层地下室要考虑公共走道的通风需设通风窗井,且排风口面积应大于公共走道面积的2%6、高层防烟楼梯间在地下层应设排风井;高层地下室的电气设备间地面应比普通地面高150-300mm。

四、首层组合平面图:1、检查三道尺寸线2、指北针要与总图核对,确认方向正确3、散水宽度为800,且要标注尺寸,还要标注室内外高差4、屋面标高5、无障碍坡道(坡道比例为1:12,宽度为1.5)6、首层楼梯间内必须要有一级防火门,宽为1.0m,高为2.1m)7、单元门必须为楼宇对讲门,户门为防盗门8、尺寸大小相同的卫生间之内的布置尽量相同9、剖且符号一定在首层表示五、标准层平面图:1、屋面标高2、要有管道井与雨篷六、屋面排水示意图:1、女儿墙厚度为(1)剪力墙为100厚(2)砖混结构为240厚砖墙2、要有屋面上人孔切要标注尺寸并且给出3、屋面变形缝给出做法和尺寸4、要有屋面分水线5、12层以下的多层建筑要有太阳能且需要给太阳能定位6、屋面给出标高及标注女儿墙厚度7、雨水管的布置尽量避开空调洞的位置;窗户和雨篷的位置处(150m2为一个防水分区)七、立面图:1、检查三道尺寸线2、检查是否有雨水立管3、门上边的雨篷要有标高,而且一定要检查立面门口是否和平面一致(雨篷的尺寸一般是外挑1.2m,卷沿一般是从结构层往上卷300mm)4、要注意检查墙身索引与墙身大样一致八、剖面图:1、检查三道尺寸线2、需要标注的内容:洞口尺寸、栏杆高度3、一定要注意窗线门线不能压住墙线二、单元详图要表达的内容(主要注意的就是(1)细部尺寸的标注,且所有的标注均以轴线为准(2)每层都要有保温的填充)一、户型地下室平面图:1、检查三道尺寸线2、所有的窗均为高窗3、标注的前后顺序为1)各个门窗洞口2)各个墙体的尺寸4、需要特殊检查的标注为地下室楼梯的尺寸5、要有屋面标高6、地下室储藏间的分割尽量避开卫生间的部位并且尽量使每个储藏间都能采光二、户型首层平面图:1、首层必须要有的东西:指北针、散水(给出尺寸及标高)、2、检查三道尺寸线3、各个门窗洞口和墙体的标注(对称的户型只需要标注一半就可以,但是要有对称符号)4、楼梯间内楼梯必须要有乙级防火门尺寸为乙FM1021,且要有尺寸的标注5、外窗阳台及其窗口的定位,阳台厚度6、室外台阶、坡道、门斗的定位,并在台阶处标注室内外高差7、空调套管的定位8、飘窗和空调板的横向和纵向都需要定位9、首层内部的地面标高10、重新检查卫生间器具的摆放(洗衣机、蹲便、洗脸盆、喷头必须有)三、户型标准层平面图1、检查三道尺寸线2、管道井和雨篷给出尺寸(纵向和横向都要有)3、屋面给出标高4、尺寸大小相同的卫生间其内的器具放置要相同5、要有使用面积指标三、楼梯要表达的内容一、楼梯平面详图需要表达的东西:1、每层楼梯间内都与采暖房间的隔墙上应加保温2、住宅楼梯有100的梯井3、每层的平台都要标高4、在首层要表达剖切符号二、楼梯剖面需要表达的东西:1、要满足的条件(1)平台与平台之间的净高大于2m(2)梯段与梯段之间的净高大于等于2.2m2、所有平台之间、梯段之间的净高都要标出来3、雨篷的尺寸及顶部标高都要有,而且雨篷面的做法写出来4、楼梯的顶层要有100x100的钢筋混凝土台、栏杆高度为(1)多层为1050(2)高层为11005、固定不变的轴号要标出来6、每个梯段都要标高,包括副平台7、最下边的梯段标注要写在两个轴号之间8、栏杆要淡显9、屋面上人孔的定位要写四、墙身要表达的内容:1、屋面、墙身保温材料、厚度要有2、地下室顶板有保温,3、栏杆高度要标出来4、女儿墙和窗口卷沿的厚度都要标出来5、门窗线要有6、注意保温材料尽量要用A级保温材料,如果用其他级保温材料一定要在每层楼板处贴300mm的防火隔离带五、打图要注意的问题:1、大图要调整的内容(1)墙线及剖切到的线要用0.4mm粗(2)柱子和墙的填充都要淡显,第二篇:建筑图纸中常犯的一些错误(范文模版)建筑图纸中常犯的一些错误在建筑设计、建筑图纸中常犯的这些错误,你知道吗?剧院音乐厅建设专家--赛宾声学特总结出来供大家参阅!一1.消防电梯机房与其它机房之间隔墙上门洞未设甲级防火门。

建筑总图设计容易忽略的一些问题(转自CAD设计网)

建筑总图设计容易忽略的一些问题(转自CAD设计网)

建筑总图设计容易忽略的一些问题(转自CAD设计网)总图设计是工程建设必不可少的组成部分,但由于总图专业毕业生的数量满足不了社会的需求,因而大部分民用设计院的建筑师担任了小区的总图设计。

随着房地产事业经济能力的迅速提升,现在的项目都是成片的开发,而且地形也逐渐由平坦场地发展到了山地丘陵用地,建筑师没有透彻了解总图专业,很容易忽略一些总图的问题。

1、总平面布置总平面布置首先就是通过用地红线坐标的输入确定用地的位置形状,为什么测量坐标系与数学坐标系即Autocad坐标系X轴、Y轴对调了位置?即使过去学过测量学也忘了其原因在于:在高斯平面直角坐标系统内,规定X轴向北为正,Y轴向东为正,象限按顺时针方向编号。

这种规定与数学上的规定是不同的,数学上用的是笛卡儿坐标系,横轴为X轴,纵轴为y轴,象限按逆时针方向编号。

测量上取南北线为X轴,即以南北线为标准方向,主要是定向方便:而象限采取顺时针方向编号,其目的是便于将三角学上的公式直接应用到测量计算中,不作任何改变。

现在由于全站仪的应用,使用测量坐标划地,定位已十分普及,而用坐标定位又同建筑设计关系密切,再不学点测量学的基本知识,仍然不明白测量坐标为什么同数学坐标不同,在初学电脑制图时难免仍会走点弯路,输错了坐标,虽然最终会将测量坐标与y 值反过来输入电脑,但不知其所以然。

知道了用地坐标的输入后,那么如何标注建筑坐标?只有将建筑按照其实际尺寸准确地布置在坐标系下,才能标注出对应的正确坐标。

一般总图坐标出错,多是由于建筑外轮廓与实际尺寸不一致或者用地红线移动引起的。

2、道路交通小区车行道尽可能的平直圆滑,方便车辆行驶。

人行道可依景观自由布置,约束力较小。

道路宽度:居住区道路不宜小于20m,主要考虑车辆交通行驶要求以及管线敷设需求。

小区路红线如需敷设供热管线不宜小于14m,无供热管线的不宜小于10m。

组团路红线如需敷设供热管线不宜小于10m,无供热管线的不宜小于8m。

施工图纸最容易出错的48个地方

施工图纸最容易出错的48个地方

施工图纸最容易出错的48个地方工程成本的失控往往是施工阶段的变更与签证造成的,因此在施工图出图前应尽量做好校对与优化工作,只有这样才能将错误率减到最低。

一、总平面图1、是否标注了0.000处的绝对标高。

2、是否表示了外轮廓的轴线及总尺寸。

3、是否表示了楼层数。

4、是否表示了与主要道路及红线的关系。

5、是否布置了道路及绿化。

6、是否列出了经济技术指标:总用地面积、总建筑面积、停车位数目(办公楼组要写该项)、建筑密度、容积率、绿化率(要求做到35%~50%,没做到要调整绿地面积)。

7、建筑周围设置环形消防车道,宽大于等于4m,转弯处倒角半径12m。

8、线型:一道粗线(外)及一道细线表示建筑轮廓,若有局部层数不同用细线表示其投影线,局部突出屋顶的楼梯间不要画投影。

二、楼层平面图各层房间不需要布置家具,但卫生间要布置洁具1、每层轴网是否一致?上一楼层轴线网编号与下一楼层轴网编号要一致,因为柱是自上至下要对齐的,每层的柱网要一样,除非顶层有抽柱的情况。

2、楼层地面标高是否标注?有水的外走廊、门廊、浴室、卫生间,开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m?同时在标高变化的门坎处是否画了投影线?3、三道尺寸线是否等间距(100~70mm),标注文是否是统一字体和字高?4、门窗是否编号,门是否按洞口尺寸、开启方式及构造不同而采用不同编号?5、柱外皮是否与走道处外皮齐平?装修后从走道上一般应看不到柱,以保证走道疏散宽6、疏散门的开启方向是否朝人流方向开启?门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启(尤其是大门处)?7、楼梯间是否有跑向标注?首层上半跑,中间层上半跑、下一跑半,顶层下两跑。

中间平台是否有标高标注?楼梯尺寸是否在平面图和剖面图上表达全面?8、一层平面图上是否有散水表达,室外地坪标高,出入口处是否设置台阶或坡道?斜道坡度表示,剖示符是否表达正确的剖示位置和剖示方向,请与剖面图仔细对照投影。

总图常见问题

总图常见问题

民用建筑工程总平面图设计中常见病民用建筑工程总平面图设计中常见“病”、多发“病”及其防治当前设计深度不够是建筑工程设计中的通病,除客观原因设计周期短、单方追求设计速度、不适当简化设计图纸内容外,其主观原因是设计人员对设计质量不够重视以及对制图标准、规范缺乏必要的学习,造成设计文件未能达到建设部颁《建筑工程设计文件编制深度规定》的要求。

为规范设计、确保建筑工程设计质量,现将民用建筑总平面设计中常见“病”与多发“病”加以整理为十个方面结合有关标准加以说明,供有关人员参考。

一、关于总平面图中以建筑平面哪一层作为总图平面的问题:总图制图标准GB /T50103-2001(以下简称“03标准”)第2.5.1款中规定应以含有±0.00标高的平面作为总图平面。

这是因为建筑物的全部出入口都通过这一层与外部发生联系,便于进行交通组织分析,绘制交通流线图等。

审图中经常出现总平面图中常以屋顶平面、首层平面或一层平面作为总图平面。

顺便强调的是含有±0.00标高的平面作为总平面,其可见轮廓线应为粗实线、±0.00标高以外的可见轮廓线当需要表示时应为中实线,并应在相应的轮廓线以内注明建筑层数、建筑高度等内容。

二、关于指北针在房屋建筑制图统一标准GB/T50001-2001(以下简称“01标准”)中第6.4.3款关于指北针的画法作了明确规定。

设计图中出现的问题较多,有的总平面图中漏画指北针,有的虽然画了,也不符合“01标准”中的尺寸及规格要求,有的因图面布局不合理造成指北针成了指东针、指西针、甚至指南针。

另外关于指北针在总平面图中的位置安排也很多样,画在图中左、右两侧及下面位置最为多见。

为了统一,建议采用目前的常规作法,即将指北针画在图幅中右上角区域内。

顺便提一下,风玫瑰图是反映风向频率、风速及污染系数的玫瑰图,在总平面图中应优先选择风玫瑰图来表示正北方向,如果没有收集到风玫瑰图资料,也可以指北针代替。

建筑设计、建筑图纸中常犯的错误参考课件

建筑设计、建筑图纸中常犯的错误参考课件
9
10
设计深度 1.总平面图未表示环境及其功能,未标注建筑间距,未注明各种出入口的位置(主入口,次入口、地下车库出入口、人防主、次入口 等),未注明消防登高面的位置,示标注道路宽度和转弯半径;未注明退后红线的尺寸。 2.一层平面漏画指北针。 3.缺必要的节点详图(如外墙、电梯井),或有详图但详图不详,无滴水线、无细部尺寸、无材料名称及构造做法等,详图无反索引。 4.平面分段定位尺寸标注不全,楼地面标高标注不全。 5.室内门未编号,剖面图中的室内门窗未标高度。 6.剖面图未标建筑总高度尺寸。
12
14.人防抗爆隔墙及挡墙,战时封堵材料不符合03年的新规定。
15.坡屋顶建筑高度计算与确定不符合有关规定,以至高层建筑当多层建筑来设计。
16.平、立、剖和大样对不上,图纸目录和图纸对不上。
17.热工与节能、隔声设计意识淡薄,未提上日程。
三层双拼农村别墅自建房 /dp/1778/
15
16
立面图
●立面图与平面不一致。立面图两端无轴线编号,立面图除图名还需标比例。
●立面图外轮廓尺寸及主要结构和建筑构造的部位。如女儿墙顶、檐口、烟囱、雨篷、阳台、栏杆、空调隔 板、台阶、坡道、花坛、勒脚、门窗、幕墙、洞口、雨水立管、粉刷分格线条等以及关键控制标高的柱注都 应表示清楚。而多数立面图只表示层高的标高。立面图上应该把平面图上、剖面图上未能表达清楚的标高和 高度均标注清楚。
●在平面图上未能表示清楚的窗口位置。在立面图上也应该加以标注,但往往没表示。
●立面图上装饰材料名称、颜色在立面图上标注不全。特别是底层的台阶、雨篷、橱窗细部较为复杂的未能 标注。也无标注构造索引。
17
剖面图 ●剖面位置不是选择在层高不同、层数不同、内外空间比较复杂,具有代表性的部位。局部较复杂的建筑空间以及平面、立面表达不 清楚的部位,也没有绘制局部的剖面图。总之剖面图偏少。 ●剖面图漏注墙、柱、轴线编号及相应尺寸,特别是厂房,其墙、柱、轴线之间的尺寸关系未标注清楚。 ●剖切到或可见的主要结构和建筑构造部位。如室外地面、底层地坑、地沟、夹层、吊顶、屋架、天窗、女儿墙、台阶、坡道、散水 等及其他装修等可见的内容没能完整的表示。 ●高度尺寸标注不完整。一般只注外部尺寸及标高,而内部尺寸,如地沟深度、隔断、内窗、内洞口、平台、吊顶等平立面未能表达 清楚的尺寸未表示。 ●有些节点构造详图索引号在平面图上、立面图上表示不清楚。而应在剖面图上标注详图索引的,也未能标注。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

总图设计常见错误一、总平面图1、建议设计说明应包含以下格式内容:1、设计依据1.1顾客提供的现状规划红线地形图;1.2经有关部门批准的我院编制的该项目初步设计总平面布置图;1.3由建筑、结构、水、电和暖通等各专业提供的设计资料;1.4现行的国家有关规范、规程、标准、规定和武汉市的有关法规、条例及规定;1.5由顾客提供的设计委托书、本阶段的设计要求及各种有关设计的基础资料和双方会商意见。

2、建筑定位及设计标高2.1坐标系为武汉市城市坐标系;2.2新建建(构)筑定位坐标为建(构)筑物的轴线交点;2.3高程为黄海高程系统。

3、间距、单位及制图标准3.1建筑物相互间标注尺寸为外墙面(或阳台外边缘)之间的尺寸,道路宽度为路缘石内缘尺寸;3.2本设计所注尺寸和标高均以米为单位;3.3本图除补充图例外均符合《总图制图标准BG/T50103-2001的规定》。

4、建筑层数及建筑高度4.1图中*F/-*F表示:建筑地上层数/建筑地下层数;4.2 h=***m表示建筑高度。

2、风玫瑰图,武汉主导风向应是西北风(详新版建筑设计资料及气象部分)。

1、图例应改为补充图例(凡制图标准中已有的图例无需再列出)。

2、一栋楼中不同层数均应注明。

应用中实线表示建筑轮廓内不同层数的投影范围。

所有建筑均应标注两个方向及以上的轴线尺寸。

3、根据《武汉市城市规划管理技术规定》:建筑系数应改为建筑密度。

4、依据《民用建筑设计通则》GB 50352-2005,建构筑物占地面积应改为建筑基底面积。

5、总平面主要技术经济指标应加入规划部门《建设工程方案综合技术经济指标一览表(表二)所要求的内容。

6、图例中应增补公厕、垃圾收集点、生化池等配套设施,并在图中表明位置。

7、应注明所有建筑物的出入口位置。

应注明所有建筑物出入口处的室外标高,并与建筑首层平面一致。

该标高是确定±0.00标高,计算建筑高度和小区道路标高的依据之一。

8、室内±0.000标高和室外标高与建筑首层平面都不相符。

9、应规划出停车场位置。

图例中应增补室外停车位。

10、应表达出建筑物所有出入口与室外道路的关系。

11、特大型车库,车辆出入口应不少于3个。

双车道不小于7m;单车道不小于5m。

12、特大、大、中型车库出入口应设于城市次干道,不应直接与主干道连接。

13、车辆出入口距城市道路的规划红线不应小于7.5m。

,并在距入口边线内2m处作视点的1200范围内之边线外7.5m以上不应有遮挡视线障碍物。

14、出入口与城市人行过街天桥、地道、桥梁或隧道等引道口的距离应大于50m;距离道路交叉口切点应大于80m。

15、厂区出入口数量不宜少于两个,且应在不同方向分开设置。

16、地下车库排风口离室外地坪高度应大于2.5m,并应作消声处理。

17、个别道路未标注转弯半径。

表示道路的线条应适当加粗。

18、个别子项未注明建筑层数。

19、应用文字注明用地四周建筑红线、道路红线、道路中心线及用地边界线的位置。

20、表中高度应为建筑高度(由建筑专业提供),该数值是核算房屋间距是否满足规划技术规定的前提条件。

应在图中或一览表中标明新建建筑物建筑高度,以便核对建筑间距是否满足规定要求。

21、应在图中或建筑一览表中注明建筑层数、建筑高度、厂房生产的火灾危险性类别和仓库类别,以便核对规划及防火间距。

22、应统一将建筑高度标注在图中层数下方。

栋楼中有不同层数时,应分别注明不同层数的建筑高度。

坡地建筑应根据多个不同的室外地平标高注明多个建筑高度。

23、应注明新建建筑物定位坐标点的主要轴线编号及长宽尺寸,且该尺寸应标注在图形之外。

平面不规则建筑应注明主要转折处的轴线编号及尺寸。

24、室内标高应注明为±0.000标高。

25、建筑物之间、建筑物与规划道路中心线、建筑物与内部道路路缘线、建筑物与用地界限(围墙)、道路与围墙之间的距离应标注完整,并满足《建筑设计防火规范》和《武汉市城市规划管理技术规定》的要求。

26、缺现状规划地形。

27、所标注的尺寸、坐标应当清晰可见,不应当被其它因数(如建筑轮廓线、绿化、地形等)遮挡。

必要时可单独出一张比例较大的“建筑放线图”(只有建筑轮廓线、轴线、室内外标高和坐标)。

28、应标注用地界线和建筑物各角点的坐标。

应标注用地界线各转折点的坐标值。

29、建筑物定位坐标应标注在轴线尺寸的交叉点上,该点应有两个方向的定位轴线(图面复杂时应单独出一张放线图)。

30、建筑物定位坐标交叉点上两个方向的轴线应有编号。

31、用地面积应为道路红线与用地边线所闭合的面积。

32、设计深度应参照国家标准图集《民用建筑工程总平面初步设计、施工图设计深度图样》05J804绘制。

33、应注明消防扑救面位置,并用图案表示高层建筑消防扑救场地范围(在此范围内不应有任何架空线缆和其他影响消防车通行及扑救的障碍物)。

此范围内不能设置室外停车位!可单独出一张总平面消防布置图。

34、应单独出一张总平面消防布置图,标明消防扑救面位置,出入口位置,高层建筑消防扑救场地范围(在此范围内不应有任何架空线缆和其他影响消防车通行及扑救的障碍物也不能设置室外停车位)。

35、除19栋以外,已建好的项目应为原有建筑,以细实线表示。

不属于本次设计范围的项目应为规划建筑(虚线表示)。

36、一个子项目只能有一个±0.000。

37、缺各专业会签。

38、根据市规划局文件,地下建筑必须是室外地坪设计标高以下且周边完全被掩埋的部分。

从2005年7月18日起,计算容积率应扣除地下建筑面积。

39、住宅小区住户在1500户至4000户或总建筑面积为30万至40万平方米,应配套设置微型消防站。

超过该规定的,应当根据《城市消防站建设标准》建普通站。

40、轴线号直径应符合制图标准。

41、应标注用地内机动车出入口至道路交叉口路缘石半径切点的距离。

42、总图尺寸标注应保留到小数点后两位。

43、应增补建筑物一览表,体现:总图编号、项目名称、使用性质、层数、建筑高度、基底面积、建筑规模(建筑面积、班、人数、户数等)、防火分类等内容。

44、与城市道路相连的用地红线应称为道路红线。

45、用于消防扑救时临时紧急通行的绿地,其覆土深度不应大于300。

46、绘制消防总平面图时,应关闭无关图层。

47、油化库应设置高度不低于1.6m的围墙;油罐、有泵房与围墙的防火距离不应低于3m,与厂区内道路的防火距离不低于5m。

48、注意:道路转弯半径应根据运输车辆的实际需要而定,请核实道路转弯半径能否满足厂内最大型的运输车辆的转弯要求?49、当建筑物层高超过8m时,在计算容积率时,该层建筑面积加倍计算。

50、 2.1.9,总图数据中数据应将规划选址意见数据与本次方案设计数据并列,方便对照。

选址意见数据,尚差建筑密度、容积率、绿地率指标。

停车位选址指标按有关规定计算列出。

51、施工图设计中的批准的设计文件应为初步设计阶段文件。

批文也应为初步设计阶段批文,且应说明批文名称及文号。

52、要盖注册建筑师执业印章的图(图纸目录和总平面图),图签栏中应有签字栏。

53、应按院有关规定完成图纸汇签!54、道路上有标高的点均应标注坐标。

二、道路及竖向布置图1、场地排水如何处理?道路排水口详见何图(或标准图)施工。

2、绘制道路图时应突出主题(与总平面图有所区别),淡化建筑物及其它元素。

3、说明应增加经有关部门批准的我院编制的**设计总平面竖向布置图。

4、应标明道路的转弯半径及消防车回车场的长、宽尺寸。

5、用于消防车通行的道路,其转弯半径应不小于9m。

6、标注道路转弯半径的数值太小,且不明显(与原地形图数值接近)。

7、竖向图说明应有针对性,不能照搬总图说明。

8、应标注道路边缘距建筑外墙的距离,且该距离不宜小于5m。

9、总图设计内容不清楚。

区内消防车道、小区道路、宅间小道、室外停车场、护坡、挡土墙、围墙、幼儿园集中活动场地等无详图。

那些内容由顾客另行委托设计应交待清楚。

10、应按《城市道路和建筑物无障碍设计规范》JGJ 50-2001 6.1.1、6.2.1进行无障碍设计(此为强制性条文)。

三、绿化布置图1、第四章设计依据应增加《武汉市主城区城市建设项目配套绿地管理技术规定(试行)》,并按该规定进行绿化布置和计算绿地指标。

2、绿化布置图说明应有针对性,不应在照搬总图说明。

3、绿化用地面积一览表还应有道路绿地面积和人工景观水体面积数据。

4、绿化图除面积外,还应为二次设计者提出规划指导性意见。

5、绿地配置表应按《武汉市主城区城市建设项目配套绿地管理技术规定(试行)》进行分类。

说明建设用地总面积、集中(公共)绿地面积、建筑物旁边绿地面积、道路绿地面积(行道树按1.5平方米/株计算)、人工景观水体面积、架空平台绿化面积(种植土层深度大于1.5米的,按实际植物种植面积的100%计算)和屋顶绿化面积(旧城改造)。

请参照初步设计说明中表2.5-1《绿化技术指标表》。

6、该图达不到施工深度要求,详细的景观绿化设计应由业主另行委托专业园林景观设计单位进行,说明中应注明本图仅供参考。

7、本图仅作为业主另行委托的专业园林景观设计单位设计时的绿地面积控制用。

8、说明中应增加园林绿化部门初设批文。

9、绿地指标表中还应列出集中绿地平台绿地面积。

平台绿地覆土净厚度达到1.5米才能按100%计算,1.2米只能按60%计算。

屋顶绿化只有旧城改造才能计算指标,并按20%打折计算,且最多不得超过绿地总面积的10%。

绿化配置表应说明集中绿地面积、平台绿地面积(含覆土厚度)、屋顶绿化面积、水面积以及其它绿地面积数据。

10、景观设计另行委托专业设计单位时,提出具体的树种及数量要求无实际意义,只需规划出植物品种是草坪、灌木、乔木等即可。

11、图中标注的覆土厚度扣除滤水层后只有0.7m,按《武汉市都市区城市建设项目配套绿地管理技术规定(试行)》只能按20%折算绿地面积,应与总图专业协商。

四、管道综合图1、2、应注明各管线与建筑物、构筑物、绿化之间以及管线之间的距离,并注明主要交叉点上下管线的标高或间距。

3、管线密集的地段宜适当增加断面图。

4、绘制综合管网的目的是防止或避免各专业管道相互之间在水平及竖向上发生冲突并满足有关规范的要求。

5、施工图不能只停留在方案阶段,也不是将其它专业图纸汇合在总图上就完了,应通过汇总,发现问题,防止或避免各专业管道相互之间在水平及竖向上发生冲突并满足有关规范的要求,协调各专业。

方案阶段定原则,施工图阶段重在核对和协调。

6、7、管道综合图应表达接口处的市政管道位置、标高、管径、压力(水压、电压、气压)等内容。

8、9、缺管道综合图。

五、其它1、2、校审中提出的意见并未全部落实,而处理情况均为已修改,希望真正落实。

若有不同意见可在处理情况中提出。

出现争议可到专委会进行讨论。
