数控弯曲中心
数控钢筋弯曲中心操作规程
数控钢筋弯曲中心操作规程2020-02-20 下午1时49分16秒星期四一、简介：GL-G2L32双机头弯曲机是用于钢筋弯曲的专用装备。
该设备具有操作简单，维护方便，经济实用的特点。
特别适用于各种工程标段、钢筋集中加工工厂等钢筋批量加工的场合使用。
二、应用领域：适用于各种工程标段、钢筋集中加工工厂等钢筋批量加工的场合使用。
三、技术特点：1、弯曲机头结构紧凑，加工钢筋范围广；2、弯曲机头移动由伺服电机驱动，钢筋弯曲长度实现数字控制，机头移动响应快，定位精度高；3、弯曲电机采用伺服电机驱动，钢筋加工准确，高效，节能，可同时弯曲多根钢筋；4、弯曲平台导轨采用高强度移动导轨，经久耐用，不易变形；5、配备高强度自动储料架，可自动移动钢筋原料，承载能力强，大大降低工人劳动强度。
实现连续生产。
四、性能优势：1、设备有两个独立弯曲中心，能同时或独立正反弯曲各种形状箍筋，大大提高生产效率，缩短作业时间，降低人工及成本；2、高端品牌伺服控制，弯曲精度高，弯曲主机结构设计合理，弯曲力量大，角度调节方便准确；3、自动移动系统，采用伺服电机驱动和链轮链条传动，误差小，反应快；4、电控系统采用PLC可编程控制，可实现故障自动识别、图形编辑等功能；5、多根钢筋一次性成型，生产效率高；是钢筋加工场实现标准化施工的必选利器；6、一体化设计，吊装、运输方便。
五、操作方法：1、通电开机：开机前首先要观察设备的各部分外观是否正常，紧固螺栓是否松动，机头牵引链条是否胀紧等；打开空压机储气罐和设备储气罐的排水阀，检查灌内积水是否排空；接通设备电源开关，操作台上的“电源指示”灯点亮，旋转操作台上的“钥匙开关”，给设备加电，启动空压机使设备储气罐中的空气压力达到0.5～0.6Mp，检查设备上连接的气管是否有漏气的地方。
2、手动试机：进入触摸屏“手动画面”，测试左右机头移动和弯曲轴上弯下弯伸缩是否正常，测试左右机头极限限位和原点限位是否可靠，测试机头加紧是否牢固。
数控弯曲中心的特点
数控弯曲中心的特点1. 弯曲工艺和优势数控弯曲中心是一种专门用于金属材料弯曲加工的机械设备。
相较于传统的手工弯曲或传统机械设备，数控弯曲中心具有以下特点和优势：1.1 高精度数控弯曲中心采用计算机控制系统，可以实现对加工过程中各项参数的精确控制，因此其弯曲精度更高。
这对于一些对形状和尺寸要求高的零件尤为重要，如航空航天领域的零件。
1.2 高效率数控弯曲中心的操作简便，只需要通过计算机编程即可实现自动加工。
相较于传统的手工操作或传统机械设备，数控弯曲中心的加工效率更高，能够节省时间和人力成本。
1.3 多功能数控弯曲中心不仅适用于一般的弯曲加工，还可以实现复杂的曲线加工和多步操作。
通过合理编程，可以实现对不同工件的多种加工需求，提高生产的灵活性和多样性。
1.4 重复性好数控弯曲中心通过计算机的控制，可以精确控制每一次加工的参数和位置，因此在加工多个相同工件时，可以保持较高的重复性和一致性。
这对于批量生产具有重要意义。
1.5 成本控制相较于传统的手工弯曲和一些特殊加工设备，数控弯曲中心的成本控制相对较低。
一方面，由于高效率和重复性好的特点，可以节省人力和时间成本；另一方面，相对于一些专门加工设备，数控弯曲中心具备较高的灵活性，可以满足多种加工需求，降低设备投资成本。
2. 数控弯曲中心的主要组成部分数控弯曲中心由多个组件和模块组成，主要包括以下几个部分：2.1 机床主体机床主体是数控弯曲中心的基础结构，用于支撑和固定各个组件和模块。
机床主体通常由钢板焊接而成，具有足够的强度和稳定性。
2.2 压力系统压力系统是数控弯曲中心用来施加力量的装置。
通常包括液压缸或电动机、油泵和控制阀等组件。
通过调节压力和流量，可以实现对工件的弯曲加工。
2.3 弯曲模具弯曲模具是数控弯曲中心用来对工件进行弯曲的工具。
通常包括上模和下模，上模固定在机械上，下模可进行上下移动。
通过控制弯曲角度和位置，可以实现对工件的精确弯曲。
2.4 数控系统数控系统是数控弯曲中心的核心部件，用来控制和指导整个加工过程。

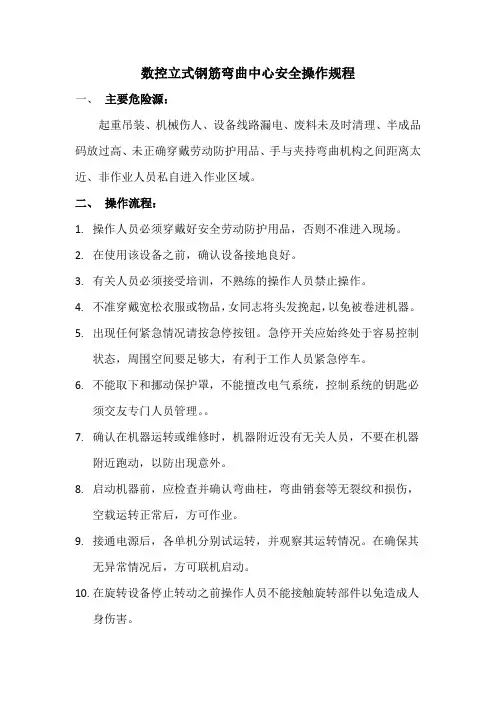

数控立式钢筋弯曲中心安全操作规程
数控立式钢筋弯曲中心安全操作规程一、主要危险源：起重吊装、机械伤人、设备线路漏电、废料未及时清理、半成品码放过高、未正确穿戴劳动防护用品、手与夹持弯曲机构之间距离太近、非作业人员私自进入作业区域。
二、操作流程：1.操作人员必须穿戴好安全劳动防护用品，否则不准进入现场。
2.在使用该设备之前，确认设备接地良好。
3.有关人员必须接受培训，不熟练的操作人员禁止操作。
4.不准穿戴宽松衣服或物品，女同志将头发挽起，以免被卷进机器。
5.出现任何紧急情况请按急停按钮。
急停开关应始终处于容易控制状态，周围空间要足够大，有利于工作人员紧急停车。
6.不能取下和挪动保护罩，不能擅改电气系统，控制系统的钥匙必须交友专门人员管理。
7.确认在机器运转或维修时，机器附近没有无关人员，不要在机器附近跑动，以防出现意外。
8.启动机器前，应检查并确认弯曲柱，弯曲销套等无裂纹和损伤，空载运转正常后，方可作业。
9.接通电源后，各单机分别试运转，并观察其运转情况。
在确保其无异常情况后，方可联机启动。
10.在旋转设备停止转动之前操作人员不能接触旋转部件以免造成人身伤害。
11.作业时，钢筋确认已经压紧后，方可开动弯曲。
12.作业中，严禁更换弯曲柱、弯曲销套及调速，也不得进行清扫和加油。
13.对超过机械铭牌规定直径的钢筋严禁进行弯曲，在弯曲带有锈皮的钢筋时，应戴防护镜。
14.在弯曲钢筋的作业半径内严禁站非作业人员，弯曲好的半成品，应堆放整齐，弯钩不得朝上。
15.机器上不能存放任何东西，确保工作区域或过道内不能有杂物或成品。
16.设备要有专人定期检查设备各个零件的运转情况，若有故障或零件有问题必须马上更换，及时排除故障，确保设备处于良好的工作状态。
17.当进行设备维护时必须切断主电源并拔出钥匙，在操作台上放置“正在检修，禁止操作”的警示牌子，防止因不知情误操作造成人身设备伤害。
三、应急处置措施：1、按要求穿戴劳动防护用品，加强设备安全检查，严禁违反安全操作规程、严禁非作业人员私自进入作业区域。
如何使用数控钢筋弯曲中心
如何使用数控钢筋弯曲中心
如何使用数控钢筋弯曲中心
1、使用设备之前检查性能是否良好，工作台和数控钢筋弯曲中心是否保持水平。
2、工作前，准备好各个芯轴工具挡，按规定调整芯轴成型轴、挡铁轴等。
3、检查芯轴的挡块、转盘等是否有损坏，如出现问题，及时进行处理。
4、在加工之前，数控钢筋弯曲中心要空转几分钟，方可把钢筋需弯的一头插在转盘固定备有的间隙内。
5、钢筋的另一端需要用手压紧，并且把机身固定住，确保安在挡住钢筋的一侧可进行开动。
6、在数控钢筋弯曲中心进行加工钢筋时，禁止改变钢筋的直径、根数、速度等。
通过上面的讲述希望能对大家使用数控钢筋弯曲中心有所帮助。
数控钢筋弯曲中心操作方法
数控钢筋弯曲中心操作方法
数控钢筋弯曲中心是一种机械装备，用于对钢筋进行弯曲加工。
下面是数控钢筋弯曲中心的操作方法：
1. 钢筋安装：将待加工的钢筋放置在数控钢筋弯曲中心的工作台上，在工作台上固定好钢筋，确保其位置正确。
2. 设定参数：将需要加工的弯曲角度、长度等参数输入数控钢筋弯曲中心的控制系统中。
3. 自动调整：启动数控钢筋弯曲中心的自动调整功能，机器会自动调整加工头的位置和角度，以适应所需的弯曲操作。
4. 加工开始：确认加工参数无误后，启动数控钢筋弯曲中心，开始加工。
机器会根据设定的参数自动完成弯曲操作。
5. 监控加工过程：在加工过程中，需要对机器进行监控，确保加工质量和安全。
检查机器的运行情况，观察加工过程中的变化。
6. 完成加工：当数控钢筋弯曲中心完成加工后，停止机器的运行，并检查加工件的质量和精度。
对加工完成的钢筋进行检查，确保符合要求。
7. 清洁和维护：完成加工后，及时清洁数控钢筋弯曲中心，保持设备的清洁和良好状态。
定期维护设备，检查零部件的磨损情况，及时更换需要更换的部件。
总结：数控钢筋弯曲中心的操作方法主要包括安装钢筋、设定参数、自动调整、加工开始、监控加工过程、完成加工以及清洁和维护。
正确操作和维护数控钢筋弯曲中心能够提高加工效率和质量。
数控弯曲中心的操作方法
数控弯曲中心的操作方法数控弯曲中心是一种用于金属板材弯曲加工的机床设备，其操作方法如下：1. 设备准备：- 首先，检查数控弯曲中心的机械结构是否完好，并确保润滑系统正常工作。
- 确保数控系统和程序已正确安装在机床上，并确认备用刀具准备齐全。
2. 工件准备：- 准备需要弯曲的金属板材，并确保其尺寸规格符合要求。
- 清洁和去除金属板材表面的杂质，以确保其表面光洁度。
- 确定好金属板材的弯曲位置和角度，并进行标记。
3. 加工参数设置：- 打开数控系统并登录，进入加工参数设置界面。
- 根据金属板材的材质、厚度和角度要求，设置适当的加工参数，如弯曲力、速度、半径等。
- 选择合适的刀具，并根据需要进行刀具补偿的设定。
4. 制定加工程序：- 在数控系统中，选择新建加工程序并进入。
- 按照预先设定的弯曲角度和程序顺序编写加工指令，制定加工程序。
- 设置好初始位置和参考点，以确保加工的准确性。
5. 零点和校正：- 在数控系统中，进行工件的零点设定，确定机械坐标系和工件坐标系的相互关系。
- 使用测量工具，对机床的位置、角度和行程进行校准和检查，以确保其精度和稳定性。
6. 加工操作：- 将金属板材固定在数控弯曲中心的工作台上，并确保其位置和角度正确。
- 打开液压系统，控制加工过程中的弯曲力和速度。
- 启动加工程序，在数控系统中设定好的顺序下，自动进行弯曲加工操作。
- 在加工过程中，及时监控加工状态，确保金属板材的弯曲角度和尺寸符合要求。
- 在加工结束后，关闭设备和液压系统，并对机床进行清洁和维护。
7. 加工检验：- 使用测量工具对加工后的金属板材进行检查和测量，以验证其弯曲角度和尺寸是否符合标准要求。
- 对加工后的工件进行目视检查，确保其表面光洁度和外观质量。
- 如有必要，可以进行弯曲角度和尺寸的微调和修正，以满足特定的要求。
8. 设备维护：- 定期对数控弯曲中心进行清洁和保养，确保其正常工作和长期可靠性。
- 定期检查液压系统、电气系统和润滑系统的状态，及时修理或更换故障部件。
数控钢筋立式弯曲中心操作方法
数控钢筋立式弯曲中心操作方法数控钢筋立式弯曲中心操作方法主要包括以下几个步骤：准备工作、开机操作、调整工件、设定参数、开始生产、监控和维护。
一、准备工作：1. 对设备进行检查和维护，确保设备正常运行；2. 准备好所需的钢筋材料，包括长度符合要求的钢筋、图纸等；3. 清理和整理工作区域，确保工作区域整洁、清晰，方便操作。
二、开机操作：1. 打开数控钢筋立式弯曲中心的电源；2. 根据设备操作手册进行开机自检，确保设备各个部件正常运行；3. 启动控制系统，进行系统自检，确保系统正常。
三、调整工件：1. 根据图纸要求，选择适当的弯曲模具；2. 根据图纸标注，将钢筋固定在工作台上，确保固定牢固；3. 调整弯曲模具和工作台的位置和角度，确保钢筋能够准确地进入弯曲模具。
四、设定参数：1. 根据图纸要求和工件的尺寸，设定数控系统的相关参数，包括钢筋长度、弯曲角度、弯曲半径等；2. 设定速度和加工次数等相关参数，确保钢筋的弯曲过程符合要求。
五、开始生产：1. 手动将钢筋送入弯曲模具中，确保钢筋进入模具的正确位置；2. 启动自动化控制系统，控制程序开始运行，完成钢筋的弯曲；3. 在弯曲过程中，及时监控设备运行状态，确保出现异常时及时停机检查，防止出现质量问题。
六、监控和维护：1. 在生产过程中，定期检查设备的运行状态，确保设备各个部件工作正常；2. 注重设备的保养和维护，定期清理设备，润滑各个部件，延长设备寿命；3. 对设备进行定期维修，如更换磨损的零部件，确保设备的稳定运行。
总之，数控钢筋立式弯曲中心操作方法是一个严格的流程，只有通过正确的准备、调整、设定和监控，才能保证钢筋弯曲的质量和准确度。
同时，还需要注重设备的维护和保养，确保设备的长期稳定运行。
数控钢筋立式弯曲中心的使用可以大大提高生产效率和产品质量，减少人力成本和工时成本，对于钢筋加工行业具有重要的意义。
数控弯曲中心操作规程
数控弯曲中心操作规程《数控弯曲中心操作规程》一、操作前准备1. 检查设备的电源和连接线是否正常，确认无异常后再开机。
2. 启动设备，校准数控系统，确保系统处于正常工作状态。
3. 检查润滑系统，确保润滑油充足。
4. 检查弯曲模具，确保无损坏或锈蚀，保证安全操作。
二、程序设置1. 根据工件要求和材料性质，选择合适的模具和工艺参数。
2. 在数控系统中输入弯曲参数和弯曲程序，进行模拟调试并确保无误。
3. 载入正确的工件图纸，检查尺寸和角度是否与实际相符，如有偏差及时调整。
三、操作步骤1. 把工件放置在弯曲机夹具上，并确保固定牢固，避免在弯曲过程中发生移动。
2. 进行工件的试弯，观察工件的变形情况，并根据实际情况调整弯曲参数。
3. 调整模具间隙和夹具位置，确保工件能够顺利完成弯曲。
4. 开始数控弯曲操作，注意观察工件的弯曲情况，如有异常及时停机检查。
四、操作注意事项1. 操作时穿戴好防护装备，避免接触弯曲机械结构和移动部件。
2. 确保工件和模具的质量和尺寸符合要求，避免因工件质量问题导致模具损坏。
3. 在弯曲操作过程中，避免出现喷溅或飞溅情况，保持操作环境整洁。
4. 弯曲完成后，及时清理设备和工作台面，保持设备的清洁和整洁。
五、操作结束1. 关闭设备电源，进行设备的保养和维护工作。
2. 清理和归档本次操作相关的文件和资料，确保操作记录完整和准确。
3. 对设备和操作环境进行全面检查和清理，消除潜在的安全隐患。
以上就是《数控弯曲中心操作规程》，希望操作人员在操作时能够严格按照规程进行操作，确保设备和工件的安全和质量。
数控钢筋弯曲中心工艺原理
数控钢筋弯曲中心工艺原理数控钢筋弯曲中心工艺原理是针对钢筋加工行业的一项重要技术革新。
在传统的钢筋弯曲加工过程中，往往需要经过多道程序操作，且操作人员需要具备一定的技术经验。
而采用数控钢筋弯曲中心，可以实现自动化操作，并且具有精确、高效、稳定的特点，大大提高了钢筋加工的效率和质量。
数控钢筋弯曲中心工艺原理的核心是通过计算机控制系统精确地控制弯曲机台进行加工。
首先，需要通过CAD软件绘制出所需的钢筋弯曲图形，并将图形文件导入到数控钢筋弯曲中心的计算机控制系统中。
然后，根据所导入的图形文件，计算机控制系统会自动生成一套弯曲工艺参数。
接下来，将待加工的钢筋放置在机台上，并通过夹具将其固定住。
操作人员只需输入相应的加工参数，然后启动机台即可。
数控钢筋弯曲中心根据预设的工艺参数和图形进行自动化操作，包括钢筋的弯曲角度、弯曲半径等。
在加工过程中，数控钢筋弯曲中心使用的弯曲模具根据设定的角度和半径对钢筋进行弯曲，同时机台会自动调整弯曲模具的位置和速度，确保钢筋能够按照预定的形状弯曲。
在加工完成后，机台会自动将弯曲好的钢筋送出。
数控钢筋弯曲中心的工艺原理具有以下几个优势：1. 精确度高：数控钢筋弯曲中心采用计算机控制系统，可以实现毫米级别的精确控制，确保钢筋加工的准确性和一致性。
2. 高效率：相比传统的手工操作，数控钢筋弯曲中心可以实现自动化连续加工，大大提高了加工效率和产能。
3. 节约人力：由于机台的自动化操作，只需要少量的人力进行监控和维护，节约了人力资源。
4. 提高安全性：数控钢筋弯曲中心在加工过程中可以实现全程自动化操作，减少了人为因素对操作的干扰，提高了加工的安全性。
5. 降低成本：数控钢筋弯曲中心的使用可以减少人工操作的时间和成本，同时还可以降低由于操作不当或误差导致的废品率，降低了加工的成本。
总之，数控钢筋弯曲中心工艺原理是一种应用于钢筋加工领域的先进技术。
其精确度高、高效率、节约人力、提高安全性和降低成本的优势，使得它成为钢筋加工行业的重要工具，为该行业提供了更好的解决方案。
数控弯曲中心参数设置
数控弯曲中心参数设置
数控弯曲中心是一种高效、精确的金属板材弯曲设备，广泛应用于航空航天、汽车制造、建筑等行业。
在使用数控弯曲中心进行弯曲加工时，需要进行参数设置，以确保加工质量和效率。
以下是一些常见的参数设置：
1. 板材厚度：根据加工板材的厚度，设置弯曲中心的压力和弯曲角度。
2. 弯曲角度：根据加工要求，设置弯曲中心的弯曲角度。
3. 弯曲速度：根据板材的材质和厚度，设置弯曲中心的弯曲速度。
4. 弯曲半径：根据加工要求，设置弯曲中心的弯曲半径。
5. 刀具选择：根据加工板材的材质和厚度，选择合适的刀具。
6. 刀具补偿：根据刀具的磨损情况，设置刀具补偿参数。
7. 加工顺序：根据加工要求，设置合理的加工顺序，以提高加工效率。
8. 安全参数：设置安全参数，如最大压力、最大速度等，以确保加工过程中的安全。
以上是一些常见的数控弯曲中心参数设置，具体的参数设置需要根据加工要求和设备特点进行调整。
在进行参数设置时，需要仔细阅读设备说明书，了解设备的性能和操作方法，以确保加工质量和效率。
数控钢筋加工设备介绍
济宁市通途机械设备有限公司产品简介1.数控钢筋笼滚焊机2.数控钢筋弯曲中心3.数控钢筋弯箍机4.钢筋笼绕筋机5.数控钢筋剪切生产线6.数控钢筋锯切生产线7.数控钢筋锯切套丝生产线公司简介济宁市通途机械设备有限公司是一家集智能钢筋深加工设备研究、设计、制造、销售于一体的创新型企业。
企业引进一大批国内外高级技术人才，致力于智能化数控钢筋深加工设备备的制造和开发。
多年来公司领导和一线员工，深入施工现场考察，熟悉现场施工工艺和要求，并通过不断研发和创新优化施工工艺，提升项目效益，为推动国家科技进步贡献力量。
公司以提升国家工程建设机械自动化水平为己任，集中力量研制成功数控钢筋剪切生产线、数控钢筋锯切生产线和数控钢筋锯切套丝生产线为棒材的集中流水线加工提供支持；数控钢筋弯曲中心解决了大直径钢筋的弯曲成形的效率问题；数控钢筋笼滚焊机、钢筋笼绕筋机实现了钢筋笼的高精度高效率制作；数控钢筋弯箍机大大方便了盘条钢筋的加工制作。
公司经过多年的创新开发，保证了本公司产品性能稳定可靠、功能完备。
公司一定会在广大客户的支持下，努力完善产品性能，保证产品质量的前提下，锐意进取，将公司打造成信誉和实力并重的领头企业。
1.钢筋笼滚焊机产品优点：1、采用西门子、施耐德等进口电控元器件，确保设备运行平稳2、钢筋笼骨架旋转的同时由移动盘拖动向后移动，盘筋不移动3、钢筋笼直径由相同直径的模板精确控制，一个工程通常需要2—7种模板4、主筋间距决定于人工预先在模板上布置的、与主筋根数相同数量的套管间距5、当钢筋笼直径和主筋根数改变时，需要人工更换模板以及重新布置套管，约需1小时6、外箍筋间距取决于行走电机与旋转电机之转速比，可由1台PLC和3台变频器来设定与调节，对电机的同步性有较高要求7、配有多组液压支撑装置，防止钢筋笼因自重而下垂8、配有多组分料盘，防止生产过程中主筋错乱9、操作简单，工人通过简单学习培训即可上岗10、零部件设计寿命长，备件更换简单快捷11、为减轻工人劳动强度和提高工人施工形象，链条式主筋自动上料机构和自动焊接机械手可供用户选择（不推荐）12、运输安装方便。
智能钢筋弯曲中心常见故障及解决方法
4500
二、常见故障及处理方法
故障现象
故障原因
故障解决方法
控制柜不得电指示信号灯不亮
检查电源电缆是否接牢固
系统不工作 系统处于报警状态
检查各感应位置及感应开关是否 损坏
急停按钮被按下
恢复急停控制按钮
刹车相关气动元器件、气阀损坏或 更换元器件或气阀、增加气路压
弯曲时机头 气压不够
力
有移动
气控电磁阀控制线路接触不良或 检查发生故障的线路
最大曲边间距长度尺寸(mm) 最小曲边尺寸(mm) 最小曲边间距 长 度 精 度 (mm)
φ-φ28 φ32
智能棒材弯曲中心 KZ2L32 +1800 -1200 +900 -900 10500 90
(φ10),(630mm) (φ25),(650mm)
±2
角 度 精 度(0)
±1
速度调整方式
CNC 伺服控制,无级可调
智能钢筋弯曲中心常见故障及处理方法
智能钢筋弯曲中心用于高层建筑、高速公路、高速铁路、大型桥梁等钢筋混 凝土结构中钢筋的弯曲加工，最大能加工φ32mm 的三级螺纹钢（HRB400）， 可以在一个工作循环内做正向和反向弯曲。数控化加工精度高，满足工程大部分 要求。
一、 技术参数
设备名称 型号
最大弯曲角度(0)
断开
弯曲销伸缩 气缸压力不够或汽路破损
检查汽路，加大调压阀压力
不到位或动 气缸损坏
作慢；
气阀损坏或消声器堵塞
气阀线圈电线断电
机械部分有卡阻
机械部分缺少润滑
压不住钢筋
气缸压力不够 压板磨损
使用的钢筋弯曲柱不准确
弯曲角度不 弯曲轴原点感应开关不准确
数控钢筋斜面弯曲中心说明书
数控钢筋斜面弯曲中心说明书数控钢筋斜面弯曲中心说明书数控钢筋斜面弯曲中心是一种高效、精确的钢筋加工设备，主要用于钢筋的弯曲加工。
该设备采用数控技术，可以实现自动化操作，大大提高了生产效率和加工精度。
本说明书将详细介绍数控钢筋斜面弯曲中心的结构、工作原理、操作方法和维护保养等方面的内容。
一、结构数控钢筋斜面弯曲中心主要由机床主体、数控系统、液压系统、传动系统、夹具系统和电气系统等组成。
其中，机床主体是整个设备的核心部件，包括机床底座、机床立柱、机床横梁、机床工作台和机床刀架等部件。
数控系统是设备的控制中心，可以实现自动化操作和加工参数的设置。
液压系统是设备的动力来源，可以提供足够的压力和流量，保证设备的正常运行。
传动系统是设备的动力传输部件，包括电机、减速器、传动轴和传动带等部件。
夹具系统是设备的钢筋夹持部件，可以保证钢筋的稳定夹持和精确定位。
电气系统是设备的电力控制部件，包括电机、电器元件、电缆和接线等部件。
二、工作原理数控钢筋斜面弯曲中心的工作原理是将钢筋夹持在夹具系统中，通过数控系统设置弯曲角度和弯曲半径等参数，控制机床刀架的移动和旋转，使钢筋在机床工作台上完成弯曲加工。
具体工作流程如下：1. 将待加工的钢筋放入夹具系统中，调整夹具系统的位置和夹持力度，保证钢筋的稳定夹持和精确定位。
2. 通过数控系统设置弯曲角度和弯曲半径等参数，选择合适的加工程序，启动设备。
3. 设备启动后，机床刀架开始移动和旋转，将钢筋弯曲成设定的形状。
4. 加工完成后，设备自动停止，夹具系统松开钢筋，将加工好的钢筋取出。
三、操作方法数控钢筋斜面弯曲中心的操作方法如下：1. 打开电源开关，启动设备。
2. 通过数控系统设置加工参数，选择合适的加工程序。
3. 将待加工的钢筋放入夹具系统中，调整夹具系统的位置和夹持力度。
4. 启动设备，观察加工过程，确保设备正常运行。
5. 加工完成后，停止设备，取出加工好的钢筋。
四、维护保养数控钢筋斜面弯曲中心的维护保养方法如下：1. 定期检查设备的各个部件，保证设备的正常运行。
数控钢筋弯曲中心工艺原理
数控钢筋弯曲中心工艺原理
数控钢筋弯曲中心工艺原理指的是使用数控设备对钢筋进行弯曲处理的工艺原理。
具体原理如下:
1. 设计和编程: 首先根据需要的钢筋弯曲形状和尺寸要求，使
用计算机辅助设计（CAD）软件进行设计，并编写数控编程，确定所需的弯曲角度、半径和曲线轨迹。
2. 加载和定位: 将钢筋加载到数控弯曲机的夹持装置中，通过
自动夹持装置将钢筋固定在合适的位置和角度。
3. 弯曲执行: 通过数控编程控制弯曲机床的运动轨迹，控制弯
曲角度和半径。
数控机床会自动调整弯曲机构的位置、力度和速度，使得钢筋按照预定的曲线轨迹进行弯曲。
4. 监测和调整: 在弯曲过程中，通过传感器和控制系统对弯曲
过程进行实时监测和控制，确保钢筋的弯曲角度、半径和形状符合设计要求。
如果需要调整，可以通过调整数控编程或机床参数来进行精确控制。
5. 下料和完成: 弯曲完成后，将钢筋从机床夹持装置中取出并
进行下料处理，根据需要进行切割或修整，最终得到符合要求的钢筋弯曲件。
这种数控钢筋弯曲中心工艺原理可以提高生产效率和产品一致性，减少人力和时间成本，提高工艺精度和质量稳定性，广泛应用于建筑、桥梁、道路、隧道等钢筋加工领域。
弯曲中心机操作规程
弯曲中心机操作规程弯曲中心机操作规程一、安全措施：1. 操作人员必须经过培训并熟悉操作规程和安全注意事项后方可操作弯曲中心机。
2. 操作人员必须穿戴工作服，并配戴好安全帽、防护眼镜和耳塞。
3. 操作人员在操作前要对弯曲中心机进行检查，确保其良好的工作状况。
4. 确保操作区域整洁，没有杂物影响操作，并设置明显的警示标识。
5. 在操作过程中严禁跳过工序或随意调整设备参数。
6. 不得在操作中接近或触摸弯曲中心机的运动部件，以免发生意外事故。
二、操作流程：1. 检查弯曲中心机的电源及控制系统，确保其正常运行。
2. 打开弯曲中心机的电源，启动设备并进行自检。
3. 设置好所需弯曲参数，如弯曲角度、弯曲半径、弯曲速度等。
4. 将待弯曲的工件正确放置在工作台上，并固定好。
5. 启动弯曲中心机，将设备的控制系统调至手动模式，并慢慢操作设备进行初次试弯，确保没有异常。
6. 在进行正式弯曲之前，必须进行调试，调整各个参数至合适的数值。
7. 开始进行正式弯曲操作，持续关注设备的运行状况，确保工件弯曲质量良好。
8. 对于复杂工序或大批量的弯曲任务，需要定期检查设备的运行情况，确保其正常工作。
三、事故处理：1. 在操作过程中，如果发现设备异常，立即停止操作，切断电源，并及时通知维修人员进行维修。
2. 如果发生事故，如工件弯曲不均匀、弯曲机械结构出现故障等，应立即停止工作，处理事故，并记录事故原因。
3. 在事故处理完成后，对设备进行全面检查，确保设备恢复正常工作前方可继续操作。
四、设备维护：1. 定期对弯曲中心机进行维护保养，清洁设备的工作区域，保持设备的清洁环境。
2. 对设备的润滑系统进行定期检查，并根据需要进行添加或更换润滑油。
3. 定期检查设备的电气系统，确保电源和控制系统的正常工作。
4. 频繁使用的零部件应定期检查，如有磨损或损坏应及时更换。
5. 对设备进行定期的保养记录，包括维修和更换零部件的情况，以便进行设备性能和寿命的评估。
数控立体弯曲中心安全操作规程
数控立体弯曲中心安全操作规程一、准备工作1、操作人员必须戴好安全帽及防护手套，否则不准进入现场。
2、确认机器周围没有其他非操作人员，以防出现意外造成难以挽回的后果。
3、为使机台具备良好的工况，开机前，应给各润滑点处加注润滑脂。
4、检查齿轮箱内的齿轮油是否充足，应使齿轮油处于油标的中间偏上位置，油面过低应及时补充齿轮油。
5、检查弯曲轴和中心轴是否能够正常使用。
6、检查气源、电源是否都已经接通。
7、检查各电器线路开关是否正常，检查各气管是否完好。
二、具体操作要求8、接通电源后，分别试运转各单机，并观察其运转情况。
在确保其无异常情况后，方可联机启动。
9、联机启动后，严禁开机状态身体靠近或用手触摸机器，防止挤手或其他意外。
10、操作台上的急停开关应始终处于容易控制状态，周围空间要足够大，这样有利于工作人员紧急停车，避免人身设备伤害。
三、注意事项11、机器长期不用时应进行以下操作：使设备各零部件处于非工作组状态；断开总电源开关；把控制柜和操作台锁好，钥匙由专人保管；设备容易生锈的地方涂抹防锈油；用塑料或苫布将机器盖好。
12、机器在维护、维修、清洁或者调整时，应在操作台处悬挂（置放）“正在检修，禁止操作”的警示牌子，防止因不知情误操作造成人身设备伤害。
13、电气系统的安装与维护必须由专业电工人员来操作，并且要佩带绝缘手套、绝缘鞋和专业的安装工具。
为防止触电，机器必须严格接地。
14、伺服电机在使用和检修过程中严禁捶击或用其他物品进行撞击，以免损坏电机。
15、未经设备供应方的允许，不准在设备上乱加其他物体，不得损坏或移动机器各部分的安全防护网罩及安全标示。
四、异常情况及处理16、遇到异常情况立即检查。
五、其他要求17、定期进行检查保养，严格执行润滑、紧固、清洁、防腐、调整“十字作业方针”，确保机械处于良好工作状态，严禁设备带病运转或超负荷运转。
数控弯曲中心工作总结
数控弯曲中心工作总结
近年来，随着工业技术的不断发展，数控弯曲中心在金属加工领域中扮演着越
来越重要的角色。
作为一种高效、精准的加工设备，数控弯曲中心在金属制造行业中得到了广泛应用。
在我们的工作中，数控弯曲中心发挥了重要作用，为了更好地总结我们的工作经验，我将对数控弯曲中心的工作进行总结。
首先，数控弯曲中心在生产过程中发挥了重要的作用。
通过数控弯曲中心，我
们可以实现对金属材料的精确弯曲，不仅可以提高生产效率，还可以保证产品的质量。
在实际生产中，数控弯曲中心的使用大大提高了我们的生产能力，为客户提供了更加优质的产品。
其次，数控弯曲中心在节约成本方面也发挥了重要作用。
相比传统的手工弯曲，数控弯曲中心可以减少人力成本，提高生产效率，降低了生产成本。
同时，数控弯曲中心的精确控制可以减少材料的浪费，进一步降低了生产成本，提高了企业的竞争力。
另外，数控弯曲中心在提升产品质量方面也有着显著的作用。
通过数控弯曲中心，我们可以实现对产品的精准加工，保证产品的尺寸和形状的精准度，提高了产品的质量和稳定性。
在客户对产品质量要求越来越高的今天，数控弯曲中心的使用为我们赢得了客户的信任和好评。
总的来说，数控弯曲中心在我们的工作中发挥了重要作用。
通过数控弯曲中心，我们实现了生产效率的提升、成本的降低和产品质量的提高。
在未来的工作中，我们将继续发挥数控弯曲中心的优势，不断提升我们的生产水平，为客户提供更加优质的产品和服务。
两机头立式弯曲中心安全操作规程（三篇）
两机头立式弯曲中心安全操作规程一、概述两机头立式弯曲中心是一种用于金属材料弯曲加工的机械设备，为了确保操作人员的安全以及设备的正常运行，制定本安全操作规程。
二、操作前准备1. 操作人员在进行设备操作前，应当接受专业培训，了解设备的结构原理、操作方法以及安全注意事项。
2. 检查设备是否接通电源，并确保电源线路安全可靠。
3. 检查设备各部件是否正常运转，并进行必要的润滑。
4. 保持工作环境整洁，清除机器周围的杂物。
三、操作过程中的安全注意事项1. 使用设备时应佩戴个人防护装备，包括头盔、护目镜、手套等。
2. 严禁戴手套进行操作，以免手套被卷入设备造成伤害。
3. 操作人员应站稳脚跟，双手握稳工件，保持稳定的姿势。
4. 操作人员应保持机器周围的距离，防止被弯曲杆料弹起击中。
5. 严禁用手直接触摸正在加工的材料，以免被烫伤。
6. 当设备出现异常情况时，应立即停止操作，并通知维修人员进行检修。
7. 操作人员不得在设备运行过程中离开工作岗位。
8. 弯曲杆料时应保持材料的稳定，避免材料发生滑动。
四、设备维护与保养1. 定期对设备进行维护保养，包括清洁设备表面、检查电气线路、加油润滑等。
2. 定期对设备进行安全检查，确保各个部件的正常运行。
3. 对于发现的故障或异常情况应及时进行修理或更换受损部件。
4. 对设备进行长时间停用时，应切断电源并进行必要的防护措施。
5. 严禁在设备维护过程中进行调试或尝试操作。
五、紧急事故处理1. 发生事故时，操作人员应迅速停止设备运行，并切断电源。
2. 及时进行紧急救助，保护被伤人员的生命安全。
3. 向相关部门报告事故情况，并配合调查处理工作。
4. 事故处理完毕后，对设备进行检修与维护，排除隐患。
六、其他注意事项1. 操作人员应按照设备标识和操作手册要求进行操作。
2. 任何非设备维修人员不得擅自拆卸或修改设备。
3. 进行临时操作时，应获得相关部门的批准。
4. 对操作人员进行定期的安全教育和培训，提高其安全意识和技能水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、金陵铁工的数控钢筋弯曲机具有独特的弯曲机构设计；在弯曲过程中钢筋不会脱离弯曲模具，为操作工人提供更安全的人身保障。
10
电控
总功率17.5KW（实际功耗量 5KW），380V，50-60Hz
11
钢筋直径Φ
Φ10 Φ12 Φ14 Φ16 Φ18 Φ22 Φ25 Φ32
12
加工支数n
9 7 6 5 3 2 1 1
5、这款数控钢筋弯曲机电控系统财通国内外先进的品牌PLC与伺服电机能有效保证该设备在使用过程中稳定可靠。
6、金陵铁工机械在同行简配降成本的大环境之下，坚持自我。为客户提供最稳定可靠的数控钢筋弯曲机。（该款数控钢筋弯曲机自重4.5T。）
四、数控钢筋弯曲机KW-2S-32技术参数表如下：
编号
技术参数
TGB-2S-32
数控弯曲中心
一、数控钢筋弯曲机的定义：
数控钢筋弯曲机也叫钢筋数控弯曲机，是对建筑用12-32mm直条钢筋实现自动化弯曲的专业装备。
二、数控钢筋弯曲机的应用领域：
数控钢筋弯曲机是国家推广的钢筋加工标准化的必备钢筋加工设备。目前在国内高速公路建设、高铁建设、城际铁路建设、地铁轻轨建设等工建设中钢筋加工得到大力的推广与普遍应用。
1
钢筋加工直径范围
Φ12mm—32mm
2
弯曲角度（°）
正弯：0°~180°；反弯：0°~-120°
3
弯曲方向
正反方向弯曲均可
4
弯曲精度（°）
±0.5°
5
长度精度（mm）
±1mm/m
6
弯曲速度（°/ s）
60°/ s
7
最小弯曲轴间距mm
500mm
8
弯曲边最短长度mm
60mm
9
外形尺寸
12*1.5*1.6
2、这款数控钢筋弯曲机增加的弯曲模前段支撑立板大大增加弯曲模支撑力，延长其使用寿命。该机构能让这款设备实现7根12mm三级钢同时弯曲。是国内同类数控钢筋弯曲机的两倍加工能力。
3、这款数控钢筋弯曲机的行走机构采用的是伺服电机驱动齿轮齿条机构。能够实现高精度伺服定尺。
4、这款数控钢筋弯曲机采用的是细齿齿条咬合的刹车装置；改刹车系统能保证钢筋弯曲过程中机头不会因拉力而移动机头位置，从而保证了钢筋加工尺寸精度。
