框剪结构填充墙砌体技术交底
填充墙砌体工程技术交底
7
（4）填充墙拉接筋 填充墙与结构混凝土柱、墙连接处设置墙体拉结筋，拉筋从结构板面 200mm 高度
起按间距 500mm，2φ6.5 设置，拉结筋深入墙体≥100mm，拉筋采用植筋与结构混凝土 拉结，填充墙与构造柱拉筋如下图。
（4）构造柱与梁、板的构造图：
（5）填充墙与剪力墙、柱的构造图：
10
5 10 20
检验方法
用经纬仪和尺检查或用其他测量仪器检 查 用 2m 托线板检查 用经纬仪、吊线和尺检查，或用其他测 量仪器检查
砌体构造柱严格按图纸设计和规范进行施工，特别是构造柱和墙梁拉结筋，墙转 角处水平拉结筋的施工。
（1）构造柱的钢筋与墙水平拉结筋必须严格按照设计和规范要求进行施工。 （2）构造柱边的墙体应砌成马牙槎，每个马牙槎沿高度方向的尺寸小于或等于 300mm，每个马牙槎退进不应小于 60mm。每个楼层开始，马牙槎应先退槎后进槎。采
8
（6）女儿墙 ①不大于 1.5 米高女儿墙上构造柱及砌体构但构造柱间距应满足半开间设置一个
且中距不大于 2m。 ②大于 1.5 米小于 2.2 米高女儿墙上构造柱配筋大样及砌体构造，但构造柱间距
应满足半开间设置一个且中距不大于 1.5m。 女儿墙构造做法如下图：
五．质量标准
砌筑时，砖应提前 1～2d 浇水湿润，烧结普通砖含水率宜为 10%～15%。砌块砌筑 时，应向砌筑面适量洒水。
填充墙砌体工程技术交底
工程名称 分项工程名称
交底内容：
一． 工程概况
某工程公司 地下室、主体填充墙砌筑
某工程，总建筑面积 170379.46m2，其中地下室建筑面积 31040.78m2，框架结构。 K6-1 楼~K6-15 楼为住宅楼，剪力墙结构，层数十四层~二十八层,K6-16、K6-17 楼为 三层商业用房，框架结构。砌体均为框架填充墙。
框架(剪力墙)结构主体工程加气混凝土砌块填充墙技术交底
框架（剪力墙）结构主体工程加气混凝土砌块填充墙技术交底1施工准备1、材料准备（1）水泥：砌筑砂浆所用水泥宜采用通用硅酸盐水泥或砌筑水泥，且应符合现行国家标准《通用硅酸盐水泥》 GB 175 和《砌筑水泥》 GB/T 3183 的规定。
水泥强度等级应根据砂浆品种及强度等级的要求进行选择， Ml5 及以下强度等级的砌筑砂浆宜选用32. 级的通用硅酸盐水泥或砌筑水泥； M15 以上强度等级的砌筑砂浆宜选用42.5 级普通硅酸盐水泥。
当在使用中对水泥质量受不利环境影晌或水泥出厂超过3个月、快硬硅酸盐水泥超过个月时，应进行复验，并应按复验结果使用。
不同品种、不同强度等级的水泥不得混合使用。
水泥应按品种、强度等级、出厂日期分别堆放，应设防潮垫层，并应保持干燥。
（2）砂砌体结构工程使用的砂，应符合国家现行标准《混凝土和砂浆用再生细骨料》 GB/T 25176 、《普通混凝土用砂、石质量及检验方法标准》 JG] 52 和《再生骨料应用技术规程》 G]/T240 的规定。
砌筑砂浆用砂宜选用过筛中砂，毛石砌体宜选用粗砂。
水泥砂浆和强度等级不小于 M5 的水泥混合砂浆，砂中含泥量不应超过 5% ；强度等级小于 M5 的水泥棍合砂浆，砂中含泥量不应超过 10%。
人工砂、山砂、海砂及特细砂，应经试配并满足砌筑砂浆技术条件要求。
砂子进场时应按不同品种、规格分别堆放，不得混杂。
（3）砌块砌体结构工程使用的小砌块，应符合设计要求及现行国家标准《普通棍凝土小型空心砌块》 GB 8239 、《轻集料：混凝土小型空心砌块》 GB/T 15229 、《蒸压加气混凝土砌块》 GB 11968的规定。
蒸压加气混凝土砌块砌筑时，其产品龄期应大于 28 出蒸压加气混凝土砌块的含水率宜小30%，加气混凝土砌块在运输、装卸及堆放过程中应防止雨淋。
采用薄层砂浆砌筑法施工的砌体结构块体材料，其外观几何尺寸允许偏差为±1mm。
（4）钢筋砌体结构工程使用的钢筋，应符合设计要求及国家现行标准《钢筋混凝士用钢部分：热轧光圆钢筋》 GB1499. 《钢筋混凝土用钢部分：热轧带肋钢筋》 GB1499. 及《冷拔低碳钢丝应用技术规程》 JG] 19 的规定。
框剪结构砌体技术交底
第一章作业条件(1) 砌筑前，墙基层应经验收合格；砌筑加气混凝土墙部位的楼地面、灰渣杂物及高出部分应清除干净。
(2) 在结构墙、柱上弹好+500mm 标高水平线、加气混凝土墙立边线、门口位置线。
(3) 做好地面垫层；在砌块墙底部，砌好踢脚板高度的蒸压粉煤灰砖基础带。
(4) 砌筑前1d，应将加气混凝土砌块及与原结构相接处，洒水湿润，以保证砌体良好粘结。
(5) 设置竖向控制线、排砖（如主体结构梁与墙体线不吻合，采用中间借凑以保证墙体垂直度）。
第二章工艺流程1 砌筑前，按墙段实量尺寸和砌块规格尺寸进行排列摆块，不足整块的可锯截成需要尺寸，但不得小于砌块长度的1/3。
最下一层灰缝厚大于20mm 时，应用细石混凝土找平，铺砌应用不低于M7.5 混合砂浆，采取满铺满挤法砌筑，上下皮错缝砌强，转角处相互咬砌搭接。
砌块墙的丁字交接处，应使横墙砌块隔皮露头。
2 灰缝应横平竖直，砂浆饱满。
水平灰缝厚度不得大于15mm。
竖向灰缝不得大于20m m。
3 墙体洞口不大于300mm上部应放置2ф6mm 钢筋，伸过洞口每边长度不小于500mm。
4 砌块墙与承重墙或柱交接处，应在承墙或柱内预埋拉结筋，每500mm 高设一道2ф6 mm 钢筋，伸入砌块墙水平灰缝内不小于700mm。
当墙高大于3m 时，加设一水平混凝土带；如设计无要求，一般每隔1.5m 加设2ф6mm 或3ф6mm 钢筋带，以增强墙体的稳定性。
5 砌块与门口的联结：在门窗洞口处，因安门窗需要，在门窗洞口两侧填充墙上、中、下部可采用预制混凝土块嵌填，按洞口高度2m 以内每边砌筑三块，洞口高度大于2m 时，每边砌筑四块。
6砌块与楼板或梁底的联结：砌块与楼板或梁底的联结采用斜砌砖，斜砌砖用侧砖、立砖或预制混凝土块斜砌挤紧，其倾斜度为60°左右砌筑砂浆要饱满。
对两侧和中部三角空隙部位应用预制混凝土块填塞。
规范9.1.9规定：填充墙砌体砌筑，应待承重主体结构检验批验收合格后进行。
填充墙砌筑技术交底
陕西省建筑工程施工质量技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕ZTY—0019
陕西省建设工程质量安全监督总站编印.P.陕西省建筑工程施工质量技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕ZTY—0019
陕西省建设工程质量安全监督总站编印.P 陕西省建筑工程施工质量技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕ZTY—0019
陕西省建设工程质量安全监督总站编印.P. 陕西省建筑工程施工质量技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕ZTY—0019
陕西省建设工程质量安全监督总站编印.P 陕西省建筑工程施工质量技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕ZTY—0019
陕西省建设工程质量安全监督总站编印.P 陕西省建筑工程施工质量技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕ZTY—0019
陕西省建设工程质量安全监督总站编印.P
陕西省建筑工程施工质量技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕ZTY—0019
陕西省建设工程质量安全监督总站编印.P.。
填充墙砌体工程技术交底
填充墙砌体工程技术交底本工程1、2号楼及地下车库采用全现浇框剪结构，抗震等级为三级。
填充墙内、外墙采用容重不大于750Kg/M3的烧结页岩空心砖，M5水泥砂浆砌筑，墙体与柱、墙与墙的连接构造按图集西南G701（二）有关要求执行，并满足建筑结构设计总说明的有关要求。
在原材料的选用方面，水泥、河砂、石子、烧结页岩空心砖、配砖和钢材均选用了合格的产品。
构造柱砼和砌体砂浆的配合比试验室作了实际配比，其他材料也均选用了合格产品。
在砌筑工程施工方面，砖应提前1～2天浇水湿润。
烧结普通砖、多孔砖含水率宜为10％～15％。
含水率以水重占干砖重的百分数计。
工艺流程包括弹线、找平、立皮数杆、排砖撂底、挂线、拌制、砌砖块（设砌体拉结筋）和验评。
放线植筋时，应根据控制线校核轴线，并弹出墙的中线和边线，以及门洞、窗洞、构造柱和墙面其它孔洞的洞口边线等。
短肢墙柱与砌体交接处，根据砖的模数按间距500划出拉墙筋的植筋位置。
拉墙筋、构造柱筋、过梁筋、圈梁、窗台压顶等钢筋，采用植筋专用胶种植，经抗拔试验合格后再砌砖。
拌制砂浆时，砌筑砂浆配合比必须是经试配合格的配合比，配合比应采用质量比，计量精度为：水泥范围为2%，砂及掺合料为5%。
采用机械拌制，施工配比为1：4.6（参1‰石灰精），砂必须过磅计量，投料顺序为砂→水泥→掺合料→水。
搅拌时间不少于2.5分钟。
砂浆应随拌随用，一般在拌合后3—4h内用完，严禁用过夜砂浆。
每栋楼层砌体的各种强度等级的砂浆，其试块每层取样不于一组。
在弹线方面，砌筑前，应校核轴线，并弹出墙的中线和边线，以及门洞、窗洞和墙面其它孔洞的洞口边线等。
找平时，墙砌筑前，应按设计标高，用水泥砂浆或细石混凝土将墙基面找平。
墙体在第一步架砌筑完后，应在高出设计楼（地）面100cm的墙面上，弹出水平线，以控制墙体水平（包括门窗洞口、过梁、预留孔、预埋件等）标高。
在进行砌筑前，应根据图纸尺寸、门窗位置、砖的模数、灰缝宽度、排砖基本要求以及选定的组砌方法制作排砖草图进行排砖撂底。
填充墙砌体工程技术交底(精品范文).doc
检查项目
允许偏差
轴线位移
10mm
垂直度（每层）
≤3m
5mm
＞3m
10mm
表面平整度
8mm
外墙上、下窗口偏移
20mm
门窗洞口高、宽（后塞口）
±10mm
项目（专业）
技术负责人
交底人
接受交底人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
技术交底记录
日期：2012年2月24日 鲁JJ－005－
7.当砌块需要切割时，应使用专用工具进行锯开，切割后的半砖必须保证两侧切痕整齐，严禁出现大小头和不规则现象，不得使用斧或瓦任意劈砍。
8.由于在砌体与砼竖向接茬部位已经按照要求及现场实际情况事先予留好压墙筋，故在砌筑时必须保证压墙筋的段部绑扎扎丝朝向墙面，以备检查。但是，凡在构造柱等需要现场进行设置压墙筋的位置必须按照要求进行放置，即：每隔500mm（两皮砖）设置一道。压墙筋在砌体中的长度不得小于700mm，深入构造柱不小于柱截面的2／3。
水泥：采用沂州PC32.5级水泥，有出厂合格证和检验报告，并经现场抽样合格后，方可用于工程。
砂：采用沂河中砂，含泥量不大于3%。
水：采用自来水。
石灰膏：经复检合格产品
三、施工工艺
1、作业准备→润砖→砂浆搅拌→砌砖墙→勾缝→清扫墙面→验评
2、砌筑砂浆：本工程砌筑砂浆采用M7.5混合砂浆，砂浆必须随拌随运，不可积存或二次倒运。砌筑砂浆的试验室配合比为水泥：砂：水：石灰膏1： 5.27： 0.91： 0.27，施工配合比1： 5.48： 0.7： 0.27砂含水率为4℅。砂浆配合比采用重量比，用砂含水率换算成施工配合比，精度水泥为±2％，砂控制在±5％以内，用机械搅拌，搅拌时间不小于2min。砂浆搅拌时设专人计量，做到盘盘计量准确。
框架(剪力墙)结构主体工程加气混凝土砌块填充墙技术交底
框架(剪力墙)结构主体工程加气混凝土砌块填充墙技术交底1. 简介框架(剪力墙)结构主体工程加气混凝土砌块填充墙技术，是指在框架结构主体工程中，其中的墙体采用加气混凝土砌块填充墙的建造技术。
这种技术是在保证墙体强度和稳定性的情况下，实现施工速度的加快和施工质量的提高。
2. 技术原理加气混凝土砌块是一种以气泡为孔隙的轻质砌块材料，具有减轻自重、隔音、保温、防火、耐久性好等优点。
在框架结构主体工程中，采用加气混凝土砌块填充墙的技术，首先需要在框架结构中搭建好墙体的框架结构，再将加气混凝土砌块嵌入到框架结构中，形成填充墙。
填充墙中的砌块都是带孔的，通过在砌块中加入特殊的制造工艺，与砂浆进行协调，满足墙体的承载强度和抗震需求。
3. 施工步骤3.1 墙体框架搭建在框架结构主体工程中，通过搭建墙体框架来确定墙体的位置和形状。
墙体框架的搭建需要按照设计图纸和相关规范进行，确保每个部位的水平和垂直度，以及接口的精度要求。
3.2 砌块选用和灰浆配制根据设计要求，选择合适的加气混凝土砌块。
灰浆配比需要按照制造商给出的建议进行，确保灰浆的质量满足施工要求。
在施工过程中，会根据需要进行灰浆的调整和加水。
需要特别注意的是，不得混用不同类型和品牌的砖块和灰浆。
3.3 砌块嵌入在墙体框架搭建完成后，以两层交替方式开始进行砖块的嵌入。
每次放置前要先涂上灰浆。
墙体嵌入砌块时，需要按照设计图纸要求和规范进行，以保证砖块的垂直度和水平度，以及细节处的完美度。
3.4 砂浆填充砌块嵌入完成后，需要进行砂浆填充。
填充砂浆时，应事先进行湿润处理，并密实填充，以确保填充均匀、紧密。
填充砂浆要达到设计要求的承载力和抗震能力，不能存在空洞和缺陷。
4. 注意事项4.1 设计要求在施工前，需要详细了解设计要求和技术规范，确保施工安全和质量。
4.2 材料质量需要使用符合国家和地方标准的材料，严格按照标准进行检测和验收，并保持审批、审定、备案的相关证明文件。
框剪结构砌体技术交底
框剪结构砌体技术交底砌体基础知识砌体是一种常见的建筑结构，是由多个砖块或石块组成的墙体。
选择合适的砖块和砌缝方式，可以提高砌体的强度和稳定性。
砖块选择选用的砖块应符合相关标准，表面应平整无破损，表色一致，无明显扭曲变形，无明显缺陷。
在选砖时，应考虑墙体的荷载和环境条件，选用适当的砖块。
砌缝方式砌体的砌缝方式有很多种，如竖缝砌法、横缝砌法、凿缝砌法等。
在选择砌缝方式时，应考虑墙体的荷载和外部环境等因素。
框剪结构砌体建筑的特点框剪结构砌体建筑是一种新型的砌体建筑结构，具有以下特点：1.框剪结构砌体建筑中，外墙为框剪结构，内部填充砌体，具有较好的抗震性和承载力。
2.该结构中，框架和剪力墙分别承担不同的荷载，可以有效减小结构的变形和破坏。
3.框剪结构砌体建筑采用了抗震和节能的技术，具有较好的环保性能和节能效果。
框剪结构砌体的建造流程框剪结构砌体的建造流程如下：地基处理首先要进行地基处理，以确保地基的稳定性。
地基处理前需要仔细查看地基的土壤情况，如土壤的承载能力、水分含量等。
砌体施工砌体施工是框剪结构砌体建筑的核心。
首先要进行砖块预处理，将砖块按照需要的规格切割、打磨等处理。
然后进行砌缝处理，保证砌体强度和表面光滑度。
其他结构施工在砌体施工的同时，还要进行其他结构施工，如墙柱的钢筋绑扎、钢梁的安装等。
同时还需要进行电路、管道等基础设施施工。
结构加固在砌体施工完成后，需要进行结构加固，确保整个结构的稳定性和安全性。
加固措施包括钢筋混凝土封闭和加固、桥架加固、防水等。
框剪结构砌体注意事项框剪结构砌体建筑的建造需要注意以下几点：1.在进行砌体施工时，砖块的摆放位置和角度应保持一致，砌缝应均匀，避免砌体出现变形、裂缝等情况。
2.在进行其他结构施工时，要保证施工质量，材料的使用应符合标准，结构的稳定性应得到保证。
3.在进行结构加固时，需要根据具体情况采取相应的措施，不能因为一时的经济因素而牺牲建筑的安全性。
4.在施工过程中，要注意施工安全，加强安全管理和安全培训，确保施工人员的身体安全。
填充墙砌体技术交底
填充墙砌体技术交底一、设计要求1、所有墙体均采用蒸压加气砂砌块，外墙厚250mm,内墙分户墙厚200mm,其它部位墙厚125mm。
2、砌体砂浆标号M5混合砂浆重量比、水泥、砂、外加剂：1：6.96：0.2o二、操作要点1、填充墙砌体砌筑前块材应提前2d浇水湿润。
蒸压加气块砌筑时，应向砌筑面适当浇水。
2、砌块使用前，其产品龄期需超过28d。
3、砌筑前，根据施工图所弹出的轴线，先要摆砖样，排出灰缝宽度，摆砖时应注意门窗位置，砖块对灰缝的影响，同时需考虑窗间墙的组砌方法。
4、砌筑时，墙底部位应砌粉煤灰砖，其高度不宜小于200mm。
5、墙体与柱连接按要求每二皮砖放2根Φ6钢筋。
6、砌筑应错缝搭砌，砌块搭砌长度不应小于砌体长度的1/3砌块，水平灰缝隙厚度及竖向灰缝宽度分别宜为15mm和20mm。
7、填充墙砌至接近梁、板底时留一定空隙（22~24mm）,待填充墙砌筑完并应至少间隔7d后，再将其补砌挤紧，斜砌砖角度最好大于600c o8、砌块在断砖过程中，用锯切割。
二、质量要求允许偏差值：垂直度小于5mm；表面平整度小于8mm；水平灰缝小于IOmm；门窗洞口高度、宽度不大于±5mm；外墙上下窗口偏移小于20mm。
对当班完成的墙体当班检查，及时整改，自检时如发现墙体不合格的返工材料及人工费均由当事人承担，每方墙上均要求实测数据及人员名单上墙。
四、现场管理1、每天必须做到工完场清：落地灰及时清理利用（即吊兰、合灰机、斗车、楼地面），每发现一次一项罚款壹拾元，隔夜灰硬化后按5.00元/桶给予罚款，直接从借支中扣除，屡教不改者重罚。
2、现场材料必须听从安排，有程序转运，轻拿轻放、分型号类别堆放，如发现故意损坏者，全额赔偿，干水泥不许上楼。
3、严格按要求控制砂浆配合比，多余砌块及时转运。
五、安全上工地必须戴安全帽，喝酒后不允许上班，砌块及其它物不允许向楼下抛掷。
砖上楼后堆置高度不超过4块且不能集中堆放,砌筑过程中，跳板放置要平、稳，跳板不允许有探头现象，跳板上只允许放一层砖，对预留洞口砌筑须安置过梁及拉接筋。

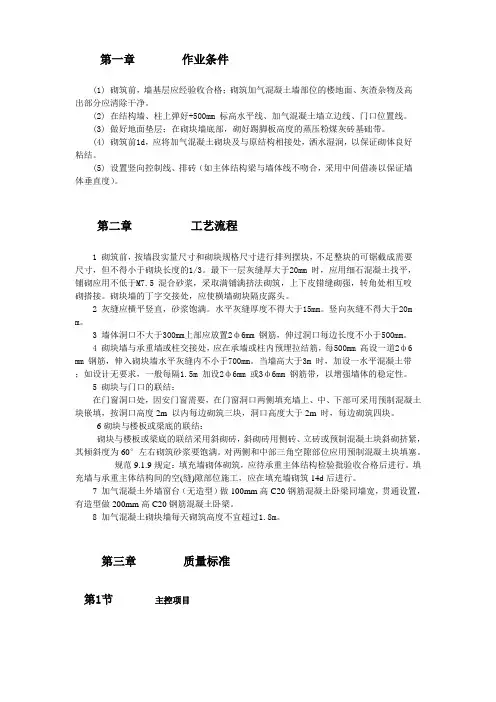

框剪结构砌体技术交底
第一章作业条件(1) 砌筑前，墙基层应经验收合格；砌筑加气混凝土墙部位的楼地面、灰渣杂物及高出部分应清除干净。
(2) 在结构墙、柱上弹好+500mm 标高水平线、加气混凝土墙立边线、门口位置线。
(3) 做好地面垫层；在砌块墙底部，砌好踢脚板高度的蒸压粉煤灰砖基础带。
(4) 砌筑前1d，应将加气混凝土砌块及与原结构相接处，洒水湿润，以保证砌体良好粘结。
(5) 设置竖向控制线、排砖（如主体结构梁与墙体线不吻合，采用中间借凑以保证墙体垂直度）。
第二章工艺流程1 砌筑前，按墙段实量尺寸和砌块规格尺寸进行排列摆块，不足整块的可锯截成需要尺寸，但不得小于砌块长度的1/3。
最下一层灰缝厚大于20mm 时，应用细石混凝土找平，铺砌应用不低于M7.5 混合砂浆，采取满铺满挤法砌筑，上下皮错缝砌强，转角处相互咬砌搭接。
砌块墙的丁字交接处，应使横墙砌块隔皮露头。
2 灰缝应横平竖直，砂浆饱满。
水平灰缝厚度不得大于15mm。
竖向灰缝不得大于20m m。
3 墙体洞口不大于300mm上部应放置2ф6mm 钢筋，伸过洞口每边长度不小于500mm。
4 砌块墙与承重墙或柱交接处，应在承墙或柱内预埋拉结筋，每500mm 高设一道2ф6 mm 钢筋，伸入砌块墙水平灰缝内不小于700mm。
当墙高大于3m 时，加设一水平混凝土带；如设计无要求，一般每隔1.5m 加设2ф6mm 或3ф6mm 钢筋带，以增强墙体的稳定性。
5 砌块与门口的联结：在门窗洞口处，因安门窗需要，在门窗洞口两侧填充墙上、中、下部可采用预制混凝土块嵌填，按洞口高度2m 以内每边砌筑三块，洞口高度大于2m 时，每边砌筑四块。
6砌块与楼板或梁底的联结：砌块与楼板或梁底的联结采用斜砌砖，斜砌砖用侧砖、立砖或预制混凝土块斜砌挤紧，其倾斜度为60°左右砌筑砂浆要饱满。
对两侧和中部三角空隙部位应用预制混凝土块填塞。
规范9.1.9规定：填充墙砌体砌筑，应待承重主体结构检验批验收合格后进行。
填充墙技术交底--
技术交底2017 年 4 月10 日工程名称盛世新天地分部工程主体分项工程名称：填充墙砌体结构交底内容1、技术要求：1.1、本工程主楼为框剪结构。
1.2、1#、3#、5#楼一层建筑标高层高为4.2米，二层建筑标高层高为3.9米，标准层（3-17层）建筑标高层高为2.9米。
4#楼1-17层建筑标高层高为2.9米。
1.3、填充墙为加气砼砌块，墙厚200㎜。
厨房和卫生间的隔墙同剪力墙厚度，无剪力墙的墙厚200/100㎜(详见施工图纸)1.4、墙剁未特殊注明处，均为150mm宽，小于等于150mm宽的墙剁用素砼浇注。
1.5、砌筑砂浆采用强度≥M5的混合砂浆砌筑。
现浇过梁、圈梁、构造柱、抱框立柱、窗台压顶混凝土强度C25。
1.6、填充墙内构造柱除各层平面表示出外，墙长超过层高2倍及≧5米的墙中、悬墙端头和填充墙转角墙及电梯井均设构造柱。
1、7、在电梯井道导轨支架预埋处设置（墙厚×300高）砼圈梁。
当填充墙高度大于4.0m 时，在墙半高处设置与柱相连且沿墙全长贯通的钢筋混凝土水平系梁。
截面为墙厚×100，配筋 26，联系钢筋6@300。
2、材料准备加气砼砌块、蒸压砖、水泥、砂、拉结钢筋、顶埋件等3、操作工艺3.1、把砌筑基层楼地面的浮浆残渣清理干净并进行弹线，填充墙的边线、门窗洞口位置线必须准确，偏差控制在规范允许的范围内。
皮数杆应立在填充墙的两端或转角处，并拉通线。
皮数杆立面用记号笔清晰刻画出砌体灰缝位置、门窗洞口及压顶、过梁、圈梁等构件的标高位置砌块组砌：按设计标高要求立好皮数杆，每跨立两根（靠近剪力墙(柱子)处），砌体施工时，挂线一定要拉紧绷直。
如下图示意。
3.2、蒸压加气混凝土砌块砌筑时，墙底部应砌200mm高蒸压灰砂砖。
蒸压加气混凝土砌块墙体的底部施工：3.2.1 卫生间墙根部应浇筑200mm高（由楼层标高处算起）反梁设置大样图C25细石混凝土,厚度同上部墙体（门洞口除外）。
有防水要求的房间底部做法示意图1有防水要求的房间底部做法示意图23.2.2其他部位墙体底部砌筑蒸压灰砂砖，砌筑层数根据墙体净高排列砌块皮数确定，但不少于三层。
框架填充墙砌筑工程安全技术交底
框架填充墙砌筑工程安全技术交底
建筑电气安装工程安全技术交底书
１室内明线和暗线敷设应符合规定要求。
２开关、插座、灯具、接线盒及暗管的安装应符合规定，金属暗线接线盒还应作好保护接地处理。
３配电箱宜暗装，箱底宜留裕度，暗配电箱底口距楼地面为１５００，明配电箱底口距楼地面１８００。
同一单位工程高度应一致。
４配电箱（盘）宜用铁制品或非延燃的塑料制品。
５配电箱（盘）的金属架、铁盘面及电气的金属外壳均应良好接地。
箱（盘）内应有接地端子。
６插座可暗装或明装，暗装插座安装高度３００－５００或１５００－１８００。
低于是５００时应采用安全插座（带安全门型）。
相同类型房屋的安装高度应一致。
开关距地面高度；拉线开关为人民服务１８００，其它开关均为１３００。
开关距门框均为１５０－２００。
７避雷接地体的埋地深度，应满足规范的规定、连接焊缝等必须经验收合格后才能回填隐蔽。
８屋面避雷带及引下线表面应热镀锌，焊接接头应采用双面焊，且焊缝符合规定要求。
支架高度为１００，转弯处支间距５００，中间按不于是１０００等分。
９超出屋面的金属上、下水管、水箱应与避雷网连接。
１０避雷下线要设断接卡、高度距离室外地面１５００。
利用柱主筋作引下线时在距室外地面６００高处设与主筋焊接的测试钢筋头（１２伸出装饰面３０－５０）。
工地交底人：
批准人：
日期：
接受交底人签名：
分类精心精选精品文档，欢迎下载，所有文档经过整理后分类挑选加工，下载后可重新编辑，正文所有带XX或是空格类下载后可自行代入字词。
剪力墙结构住宅楼之填充墙砌筑工程技术交底
工程背景：本交底针对之工程为现浇钢筋混凝土框架剪力墙构造住宅楼之填充墙砌筑工程建筑面积46527平方米33层。
交底部位：填充墙交底时间：2021年6月15日交底内容：1、施工准备1.1、材料：砖：品种、强度等级必须符合设计要求并有出厂合格证、试验单蒸压加气砼砌块其龄应超过28天。
水泥：品种及标应根据砌体部位及所处环境条件选择一般宜采用32. 5级普通硅酸盐水泥或矿渣硅酸盐水泥。
砂：特细砂含泥量不超过5细度模量大于0.5其它材料：墙体拉结筋及预埋件等应满足设计和要求。
1.2、主要机具；垂直运输机具、大铲、瓦、托线板、线坠、小白线、钢卷尺、铁程度尺、皮数杆、小水桶、砖夹子、扫帚、百格网、手推车等。
1.3、作业条件：根底、主体、垫层已施工完毕且经历收合格；按标高抹好水泥砂浆防潮层；根据室内标高及窗台、窗顶标高已弹出控制线；墙面已予埋预拉结筋且经历收合格；排出砖砌块的皮数线标明拉结筋、圈梁、边梁的尺寸经检查合格并手续；弹好轴线、墙身线根据进场砖的实际规格尺寸弹出门窗洞口位置线经历线符合设计要求办完预检手续；砂浆由试验室做好试配计量设备经检验砂浆试模已经备好〔6块为一组〕；框架外墙施工时外防护脚手架应随楼层搭设完毕且经历收合格。
2、工艺流程基层验收、墙体弹线→复检→见证取样、拌制砂浆→复试→排砖撂底、墙体盘角→检查→立杆挂线、砌墙→构造柱、拉筋、浇筑混凝土→检查→验收、养护3、操作要点3.1、基层清理：剔出高于楼面的砼水泥锅巴并清扫干净。
砌块砌筑前应清理砌块外表检查砌块外观质量不得使用断裂砌块。
3.2、砖浇水：粘土砖必须在砌筑前一天浇水潮湿一般以水浸入砖四边1.5m为宜含水率为10～15常温施工不得用干砖上墙；雨季不得使用含水率达饱和状态的砖砌墙；冬浇水有困难必须适当增大砂浆稠度。
3.3、砂浆搅拌：砂浆配合比应采用重量比计量精度水泥为±2砂、灰膏控制在±5以内。
宜用机械搅拌搅拌时间不少于1.5min。
框架(剪力墙)结构主体工程加气混凝土砌块填充墙技术交底
框架（剪力墙）结构主体工程加气混凝土砌块填充墙技术交底1施工准备1、材料准备（1）水泥：砌筑砂浆所用水泥宜采用通用硅酸盐水泥或砌筑水泥，且应符合现行国家标准《通用硅酸盐水泥》 GB 175 和《砌筑水泥》 GB/T 3183 的规定。
水泥强度等级应根据砂浆品种及强度等级的要求进行选择， Ml5 及以下强度等级的砌筑砂浆宜选用32. 级的通用硅酸盐水泥或砌筑水泥； M15 以上强度等级的砌筑砂浆宜选用42.5 级普通硅酸盐水泥。
当在使用中对水泥质量受不利环境影晌或水泥出厂超过3个月、快硬硅酸盐水泥超过个月时，应进行复验，并应按复验结果使用。
不同品种、不同强度等级的水泥不得混合使用。
水泥应按品种、强度等级、出厂日期分别堆放，应设防潮垫层，并应保持干燥。
（2）砂砌体结构工程使用的砂，应符合国家现行标准《混凝土和砂浆用再生细骨料》 GB/T 25176 、《普通混凝土用砂、石质量及检验方法标准》 JG] 52 和《再生骨料应用技术规程》 G]/T240 的规定。
砌筑砂浆用砂宜选用过筛中砂，毛石砌体宜选用粗砂。
水泥砂浆和强度等级不小于 M5 的水泥混合砂浆，砂中含泥量不应超过 5% ；强度等级小于 M5 的水泥棍合砂浆，砂中含泥量不应超过 10%。
人工砂、山砂、海砂及特细砂，应经试配并满足砌筑砂浆技术条件要求。
砂子进场时应按不同品种、规格分别堆放，不得混杂。
（3）砌块砌体结构工程使用的小砌块，应符合设计要求及现行国家标准《普通棍凝土小型空心砌块》 GB 8239 、《轻集料：混凝土小型空心砌块》 GB/T 15229 、《蒸压加气混凝土砌块》 GB 11968的规定。
蒸压加气混凝土砌块砌筑时，其产品龄期应大于 28 出蒸压加气混凝土砌块的含水率宜小30%，加气混凝土砌块在运输、装卸及堆放过程中应防止雨淋。
采用薄层砂浆砌筑法施工的砌体结构块体材料，其外观几何尺寸允许偏差为±1mm。
（4）钢筋砌体结构工程使用的钢筋，应符合设计要求及国家现行标准《钢筋混凝士用钢部分：热轧光圆钢筋》 GB1499. 《钢筋混凝土用钢部分：热轧带肋钢筋》 GB1499. 及《冷拔低碳钢丝应用技术规程》 JG] 19 的规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
框架结构填充墙砌体技术交底一、交底说明1、本工程为框剪结构，主体十二层。
主体内墙采用加气砼，外墙采用烧结多孔砖，M5混合砂浆砌筑。
加气砼及煤矸石多孔砖砌体下部砌不小于三皮（200高）同墙宽的混凝土实心砖，顶部与梁板连接处，留30-50mm 的缝隙，待墙体收缩沉降14天后，进行二次封堵。
2、加气砼砌块规格为600长×2000宽×250高，600长×100宽×250高。
烧结煤矸石多孔砖规格为190长×190宽×90高。
烧结混凝土实心砖规格为240长×115宽×53高。
墙体交接处每两皮砖拉结一次。
多孔砖墙在墙体端部及门窗洞口边缘用实心砖补砌，具体排砖及拉结详见附图：3、所有填充墙砌体全部采用M5混合砂浆砌筑，其配合比为；水泥：砂：石灰膏：水=1：7.36：0.81： 1.15。
砂浆严格按配合比拌制，搅拌时间不低于3min，并进行车车过磅计量，设专职计量员，做好计量记录。
4、加气砼砌块墙体水平灰缝厚度为15mm，竖向灰缝为20mm。
混凝土实心砖及多孔砖墙体水平灰缝及竖向灰缝厚度为8-12mm。
5、填充墙砌体与剪力墙连接处拉结筋采用植筋法施工，从结构楼面上200mm设一道，其上每隔500mm设一道，每道拉结筋为2φ6@500，拉结筋长度≥700mm，遇门窗垛时拉结筋钩住门窗垛边缘。
填充墙交接处、构造柱处墙体拉结筋长度为1000mm。
外墙柱墩墙体按结构图纸要求设拉结筋，柱墩拉结筋为U形及直形两种，直形应钩住外墙造型边缘。
6、填充墙内外墙交接处、内墙转角处及墙长超过5000mm时在墙体中部处设构造柱，填充墙外墙门窗洞口宽度超过2400mm时，在洞口边缘设构造柱。
构造柱拉结筋参照L03G323第44页，构造柱按图纸要求截面尺寸为200×墙厚，配筋为4 10；φ6@100/200。
构造柱纵筋；下端在施工结构层时预埋甩出，上端采用植筋法施工。
构造柱处砌体时应留马牙槎，马牙槎先退后进，进退高度煤矸石多孔砖为2皮（≤300高），加气砼砌块为1皮（250高）。
填充墙墙高≥4000mm时在墙中部设拉梁一道，梁高为120mm，宽度同墙厚，拉梁纵筋为4φ8，箍筋为φ6@200，拉梁纵筋与剪力墙连接处采用植筋法施工。
构造柱及拉结筋详见附图：7、门窗口顶部及≥300的预留洞口设预制过梁，过梁荷载等级为1级，按A类材料选择砼预制及现浇过梁，过梁两端搁置长度不得小于250mm，过梁一端或两端为剪力墙时改为现浇，现浇过梁纵筋采用植筋法施工，过梁与剪力墙连接处，凿毛毛化20mm深便于过梁连接，门口过梁标高严格按控制线控制。
门窗口两侧为填充墙时，设强度等级为C20的100mm×100mm×同墙厚的砼预制固定块，预制块安装间距上、下各200mm设置一块，中距不大于750mm（木门），铝、塑门窗中距不大于500mm。
8、≤300mm的门窗垛采用C20砼补齐，砼门窗垛内配水平方向φ6@400封闭箍，封闭箍采用植筋法施工，垂直方向内配2φ8，钢筋下部植于现浇板内，上部锚入过梁或植入框架梁中。
9、外墙外部柱墩及其他造型墙体严格按各楼平面图、立面图及大样图对应施工，该墙体在外墙悬挑脚手架拆除前提前进行砌筑。
柱墩内部设有钢制雨水管的应先安装雨水管后砌墙。
柱墩上从楼层上1.3m（1.5m）处的圆弧造型墙体时应带出。
在外墙砌体上的腰线线脚按图纸部位尺寸砌体时带出。
在砌体上的竖向门窗套用加气砼加工带出，外出长度贴岩石板的为150mm，其余为120mm，厚度为80mm。
10、标准层剪力墙上的控制线为+0.9m（即结构楼面上1.0m），砌体施工时任何标高控制必须按控制线为准。
11、标准层楼面做法房间为100mm厚，侯梯厅、楼梯间、厨卫间、封闭阳台楼面做成后比房间地面低20mm。
12、阳台门、厨卫间门、进户门及各房间门口高度应按门窗表尺寸加100mm厚楼面做法。
进户门宽度按图示尺寸增宽20mm，便于定型防盗门安装。
强弱电间、管道井、设备间门口下部砌300mm高门槛（从结构楼面为400mm高）。
13、标准层窗口上平为框架梁下平，窗台高度建筑标高低于900mm的窗台按结构标高施工，窗台高度建筑标高为900mm的及高于900mm的窗台，按建筑标高减10mm为窗台压顶上平，（即：建筑高度为900mm高的窗台，从控制线下10mm为窗台压顶上平）施工时严格按控制线控制各窗台压顶标高。
窗口下部为填充墙的窗台顶部设90mm厚C20砼压顶，压顶长度与两端填充墙搭接600mm或通至两端剪力墙，内配3φ8钢筋与两端剪力墙植筋锚固，分布筋为φ6@200。
详见附图：14、标准层砌体必须先样板后照干。
大面积施工前应先砌样板墙，样板墙砌完后经有关部门验收合格后方可大面积施工。
二、施工准备1、框架柱、剪力墙与砌体连接处应提前植设拉结筋。
植筋时根据控制线画出砖、砌块皮数及拉接筋位置，与框架柱及剪力墙连接的拉接筋采用结构胶植筋，用φ8钻头钻眼，钻眼深度大于150mm，拉结筋植入砼内不少于150mm，眼内用风枪或水清理干净，待干燥后方可植筋，先用胶枪将结构胶注入眼内2/3结构胶，再将拉结筋一端沾上结构胶，用力植于眼内，使胶浆溢出为准。
植筋胶末凝固前，要有专人看管，不得动撞及弯折。
植筋完成凝固后，经质检部门做拉拔试验合格后方可进行砌体施工。
2、砌筑前按墙体及门窗高度计算砖（砌块）皮数，并画皮数杆，根据标高控制线把皮数杆固定在框架柱或剪力墙上，严格按皮数杆模数砌筑。
3、多孔砖应提前1～2d浇水湿润，含水率控制在10%～15﹪左右。
加气砼砌块提前2d浇水湿润，使用前再浇水湿润一遍，含水率不得大于30%，水份浸入加气砼砌块表面8mm为宜。
当冬期施工时砌块可不浇水湿润。
三、施工工艺（一）加气砼墙体工艺流程：砂浆搅拌→基层处理→立皮数杆→排块撂底→墙体砌筑、灰缝嵌压→检查验收1、砂浆搅拌：M5混合砂浆配合比为；水泥：砂：石灰膏：水=1：7.36：0.81： 1.15，采用JS350搅拌机拌制。
水泥采用普通硅酸盐水泥，强度等级不小于32.5。
砂采用中砂，使用前采用8mm×8mm网眼过筛。
各组分材料根据重量计量配合比将水泥、砂进行投料，投入搅拌机后干搅拌一段时间再进行投水搅拌，自投水后搅拌时间不低于3min。
2、基层处理：清理基底上表面杂物、并清扫干净后浇水湿润基底。
基底平整度大于20mm时要事先用细石砼找平。
3、立皮数杆：把门口过梁及窗台标高位置事先标注在皮数杆上，然后将皮数杆立在填充墙两端的剪力墙上，将皮数杆上的控制线对准剪力墙上的控制线用绑丝、箍具或胶带将皮数杆固定。
4、排砖撂底：根据墙体长度及门窗口位置进行摆砖走样，混凝土实心砖顶头缝8-12mm，加气砼顶头缝20mm。
因墙体底部砌200高混凝土实心砖，七分头应设置在墙体端部或门窗口边，实心砖用七分头砌筑，搭接长度为1/2砖宽，加气砼砌块搭接长度为砌块长度的1/2，个别地方不小于1/3。
5、加气砼墙体砌筑（1）、底部实心砖砌筑：墙体底部为200高混凝土实心砖墙，采用三皮七分头丁砖砌筑，砌筑时应采用一铲灰、一块砖、一揉压的“三一”砌砖法，揉压出来的余灰随手用铲刀与墙面刮平，并随时将缝嵌压密实。
（2）、加气砼墙体砌筑：砌块墙体水平灰缝厚度为15mm，竖向灰缝为20mm，砌筑时，为了保证灰浆饱满度，采用水平灰缝铺灰长度同砌块长度的一砌块一铺灰法砌筑，灰浆不得超铺，竖向灰缝采用满打顶头灰挤压或加浆灌缝的方法，使其砂浆饱满，并严禁使用水冲浆灌缝。
墙体随砌随勾缝，勾缝应深浅一致，光滑密实。
6、加气砼砌块砌筑时应上下错缝，错缝搭接长度为砌块长度的1/2，个别地方最小搭接长度不得低于1/3。
墙体端部及门窗口边缘与模数不符时，可适当用混凝土实心砖补砌。
墙体与梁板交接处留30-50mm缝隙，待墙体沉降14d 后二次用1：3干硬砂浆或细石砼封堵。
7、填充墙随砌随将灰缝嵌压密实，砌完后随即将墙面的余灰清扫干净。
8、墙体随砌随用靠尺校验墙体垂直及平整度，严禁整墙砌完后再靠验砸墙校正。
单块墙体完成后班组长及质检员验收合格后方可转入其他墙体砌筑。
验收合格后张贴合格证及挂牌留名。
9、加气砼填充墙砌体详见附图：（二）煤矸石多孔砖墙体工艺流程：砂浆搅拌→基层处理→立皮数杆→排块撂底→墙体砌筑、灰缝嵌压→检查验收1、砂浆搅拌：M5混合砂浆配合比为；水泥：砂：石灰膏：水=1：7.36：0.81： 1.15，采用JS350搅拌机拌制。
水泥采用普通硅酸盐水泥，强度等级不小于32.5。
砂采用中砂，使用前采用8mm×8mm网眼过筛。
各组分材料根据重量计量配合比将水泥、砂进行投料，投入搅拌机后干搅拌一段时间再进行投入水搅拌，自投水后搅拌时间不低于3min。
2、基层处理：清理基底上表面杂物、并清扫及冲刷干净，湿润基底。
基底平整度大于20mm时要事先用细石砼找平。
3、立皮数杆：把门口及窗台标高位置事先标注在皮数杆上，然后将皮数杆立在填充墙两端的剪力墙上，将皮数杆上的控制线对准剪力墙上的控制线用绑丝、箍具或胶带将皮数杆固定。
4、排砖撂底：根据墙体长度及门窗口位置进行摆砖铺样，混凝土实心砖及多孔砖顶头缝8-12mm。
因墙体底部砌200高混凝土实心砖，七分头应设置在墙体端部或门窗口边，实心砖用七分头砌筑，搭接长度为1/2砖宽，多孔砖搭接长度为1/2砖长。
多孔砖墙体在墙体端部及门窗洞口边缘用实心砖封头补砌。
5、多孔砖墙体砌筑：（1）、底部实心砖砌筑：墙体底部为200高混凝土实心砖墙，采用三皮七分头丁砖砌筑，砌筑时应采用一铲灰、一块砖、一揉压的“三一”砌砖法，揉压出来的余灰随手用铲刀与墙面刮平，并随时将缝嵌压密实。
（2）、多孔砖砌筑：1）、煤矸石多孔砖采用条顺砌法，其孔洞肋骨呈垂直方向，上下皮垂直灰缝相互错开1/2砖长，砖需加工时应用电动切割机裁割。
多孔砖墙端部及洞口边缘用实心砖封头补砌。
2）、按皮数杆盘角挂线，每次盘角高度不宜大于5皮砖，盘角要用靠尺校验垂直、平整后方可挂线砌砖。
3）、煤矸石多孔砖采用满灰满砌法，为保证灰浆饱满度，每次铺灰长度为砖块长度，灰浆应铺平、铺实，严禁灰打一溜槽，揉压出来的余灰随手用铲与墙面刮平，砌3-5皮砖后随即用嵌刀将灰缝嵌压密实。
为控制墙体平整度，砌体应采用双面挂线，砌筑时应下跟楞上靠线，块体两端一般平。
墙体顶部与梁板交接处留30-50mm缝隙，待墙体沉降14d后二次用1：3干硬砂浆或细石砼封堵。
4）、填充墙随砌随将灰缝嵌压密实，砌完后随即将墙面的余灰清扫干净。
5）、墙体随砌随用靠尺校验墙体垂直及平整度，严禁整墙砌完后砸墙校正。
单块墙体完成后班组长及质检员验收合格后方可转入其他墙体砌筑。
验收合格后张贴合格证及挂牌留名。
