恒压供水系统操作说明1
恒压供水系统操作说明
一.本系统原理是利用变频，压力传感器反馈信号控制变频器水泵转
速达到恒压功能。
二.操作方法
（1）在变频停止状态下“面板数字全部显示为0时”通过最下方1#/2#水泵运行切换开关，选择所需运行的泵（注：必须在变频完全停止状态下切换水泵）
（2）按绿色“启动”按钮启动水泵
按红色“停止”按钮停止水泵
（3）压力设定：C3.10-[0]=目标压力值，此值是压力值百分比，用户调节时只需将此值增加或减少1-0.1，然后观察压力恒定范
围即可，不要一次调节过大，（注：“山间热水供水”“山间板
换”压力设定参数项是CD153）。
GT3000变频器在天钢的应用及故障分析
GT3000变频器在天钢的应用及故障分析王振涛【期刊名称】《《天津冶金》》【年(卷),期】2019(000)0z1【总页数】5页(P41-44,52)【关键词】交-直-交变频器; 参数设置; 欠饱和【作者】王振涛【作者单位】天津钢铁集团有限公司中厚板厂天津300301【正文语种】中文0 引言在科技日益发展的今天，电力电子技术和电力电子器件如（晶闸管、IGBT等）在冶金行业得到广泛应用，其控制技术也日趋成熟。
交-直-交变频器的中间直流环节采用大电感作为储能元件，其无功功率得到补偿，且当电机处于制动发电状态时，通过对三相全控桥整流器进行控制，可使回馈到直流母线的电能回馈到电网，或者供给直流母线的其他负载（逆变器）使用，从而实现调速系统的四象限运行。
因此，交流变频调速系统是当今节能、提高设备利用率的主要手段。
1 GT3000变频器系统介绍1.1 系统组成天津钢铁集团有限公司中厚板厂主轧线辅助传动设备，如辊道电机、主轧机压下电机等均采用意大利尼得科安萨公司生产的GT3000系列交-直-交变频器，其中辊道控制采用V/F模式、压下电机采用FOC（磁场定向矢量控制）模式。
该系统由进线柜、进线电抗器柜、整流回馈单元、直流电抗器柜、自耦变压器柜及多个变频器柜组成，每组辊道由两个变频器控制，一主一从，这种控制模式只能用于辊道，而对于FOC（磁场定向矢量控制）模式只能带一台电机。
主变频器上配置有主控制板和通讯板。
GT3000系列属于电流型变频器。
对于GT3000系列变频器的选择上，要根据变频器的额定电流，而不仅是变频器的额定功率，如果一个变频器为多个电动机供电，则变频器的输出电流至少要大于所有电机总电流之和的10%。
1.2 主控制板主控制板是尼德科安萨公司专为GT3000系列变频器开发的控制板卡，如图1所示。
板卡中主要元器件功能如下：U1：微处理机；U36：闪存；图1 SCADA Plus主控制板U7：EEProm；U56：协同处理器；XM1：控制端子板；X5：同步接口（Fieldbus）；RL1，RL2，RL3：继电器；K3：RS232/485：串口；K4/K5：扩展板连接插槽；KUA1、KUB1：UCS 连接插槽；X3：网线RJ45连接器；X7：数字输入输出扩展卡（SIOVA）。

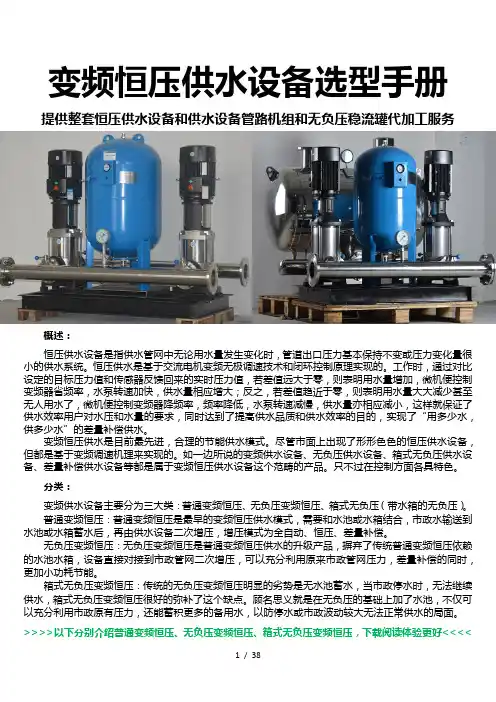

变频恒压供水设备选型手册
变频恒压供水设备选型手册提供整套恒压供水设备和供水设备管路机组和无负压稳流罐代加工服务概述：恒压供水设备是指供水管网中无论用水量发生变化时，管道出口压力基本保持不变或压力变化量很小的供水系统。
恒压供水是基于交流电机变频无极调速技术和闭环控制原理实现的。
工作时，通过对比设定的目标压力值和传感器反馈回来的实时压力值，若差值远大于零，则表明用水量增加，微机便控制变频器省频率，水泵转速加快，供水量相应增大；反之，若差值趋近于零，则表明用水量大大减少甚至无人用水了，微机便控制变频器降频率，频率降低，水泵转速减慢，供水量亦相应减小，这样就保证了供水效率用户对水压和水量的要求，同时达到了提高供水品质和供水效率的目的，实现了“用多少水，供多少水”的差量补偿供水。
变频恒压供水是目前最先进，合理的节能供水模式。
尽管市面上出现了形形色色的恒压供水设备，但都是基于变频调速机理来实现的。
如一边所说的变频供水设备、无负压供水设备、箱式无负压供水设备、差量补偿供水设备等都是属于变频恒压供水设备这个范畴的产品。
只不过在控制方面各具特色。
分类：变频供水设备主要分为三大类：普通变频恒压、无负压变频恒压、箱式无负压（带水箱的无负压）。
普通变频恒压：普通变频恒压是最早的变频恒压供水模式，需要和水池或水箱结合，市政水输送到水池或水箱蓄水后，再由供水设备二次增压，增压模式为全自动、恒压、差量补偿。
无负压变频恒压：无负压变频恒压是普通变频恒压供水的升级产品，摒弃了传统普通变频恒压依赖的水池水箱，设备直接对接到市政管网二次增压，可以充分利用原来市政管网压力，差量补偿的同时，更加小功耗节能。
箱式无负压变频恒压：传统的无负压变频恒压明显的劣势是无水池蓄水，当市政停水时，无法继续供水，箱式无负压变频恒压很好的弥补了这个缺点。
顾名思义就是在无负压的基础上加了水池，不仅可以充分利用市政原有压力，还能蓄积更多的备用水，以防停水或市政波动较大无法正常供水的局面。
天正TGS3变频器说明书
目录警示事项 (2)1. TGS3 系列软起动器概况 (2)2. 产品型号说明与开箱检查 (3)3. 使用条件与安装要求 (4)4. 接线方法与外接端子 (9)5. 控制面板与操作 (11)6. 保护功能与说明 (14)7. 试运行与应用 (16)附录一、外围配件规格参数列表 (20)附录二、提示页 (21)•警示事项•感谢您选用浙江天正电气股份有限公司的软起动器产品，我们将以优异的产品性能回报您的厚爱！•在本软起动产品的安装、使用、维护过程中必须注意以下事项：安装前请务必详细阅读本操作说明。
必须由专业技术人员安装本软起动器。
必须让电动机的规格与本软起动器相匹配。
严禁在软起动器输出端（U、V、W）接电容器。
安装后裸露的接线端子必须用绝缘胶带包好。
软起动器或相关的其他设备应可靠的接地。
设备维修时必须切断输入电源。
不得私自拆卸、改装本产品。
1. TGS3 系列软起动器概况TGS3 系列软起动器是融合了最新的电机控制理论和电机保护技术及现代计算机技术的新型设备，是早期用于电动机起动的星/三角转换、自耦降压、磁控降压等起动设备的理想替代产品；其性能是目前市场上多数没有采用多重闭环控制技术的软起动器产品所无法比拟的。
1.1 软起动器的主要作用○第一：有效降低了电动机的起动电流；可减少配电容量，避免电网增容投资。
○第二：减少了电动机及负载设备的起动应力；延长了电动机及相关设备的使用寿命。
○第三：软停机功能有效地解决了惯性系统的停车喘振问题，是传统起动设备无法实现的。
○第四：具有六种独特的起动模式，以适应复杂的电机和负载情况，达到完美的起动效果。
○第五：具有完善可靠的保护功能，有效的保护了电动机及相关生产设备的使用安全。
○第六：电动机软起动器智能化、网络化技术的应用使得电机控制技术适应了飞速发展的电力自动化技术的更高要求。
1.2 软起动器的主要特点•完美的人性化设计○外型美观和结构合理的和谐统一○功能完善和操作简便的和谐统一○牢固可靠和结构紧凑的和谐统一○工业产品精益求精的艺术化设计•可靠的质量保证○采用计算机模拟设计○SMT 贴片生产工艺○优异的电磁兼容性能○整机出厂前的高温老化、振动试验•完善可靠的保护功能○失压、欠压、过压保护○软起动器过热、起动时间过长保护○输入缺相、输出缺相、三相不平衡保护○起动过流、运行过载、负载短路保护•自主知识产权的产品○外观设计专利○自主软件著作权○专有的电机起动和保护技术○独有的检测调试设备和工艺•迅捷周到的售后服务○可靠的性能和质量奠定优质服务的基础○提供优秀完善的配套设计方案○及时周到的使用咨询○根据用户意见不断提高产品性能2. 产品型号说明与开箱检查每台TGS3 系列软起动器在出厂前均进行了严格的检验和性能测试。
TG3000变频恒压供水电脑控制器
P25
缺水保护最
小压力
0-0.2MPa
0.05
运行时间>=P26 时,认为系统缺水或 泵故障，控制器切断所有输出,PV 窗 口交替 1 秒显示故障代码 Er1 和测量
值
P26
缺水保护时 0-250
间设定
(X 5 秒)
P26=0,无缺水保护功能。
0
P26>0 有缺水保护功能。参数中每个
数值代表 5 秒钟
-5-
TG3000 变 频 供 水 / 补 水 微 电 脑 控 制 器 使 用 手 册
五、控制器参数列表及出厂默认值
项目 参数
P00 P01 P02
P03
P04 P05 P06 P07 P08 P09 P10 P11
P12
P13 P14 P15 P16 P17 P18
参数 说明
参数密码
当前压力设 定值 第二压力设 定值
P39
系统当前时 钟
08：30： 按加键更改小时，按减键更改分钟， 00 秒位不改动，改动完成的数据直接存 入存储器中), 上电初始化时 设定为 08：30：00
0.1-5 秒
0-250 秒
0-250 秒
1-2
1-2 0.6, 1.0, 1.6, 2.5 MPa 0-0.1MPa
0-50%
0-1
1-100 小时 1-100 小时 0-50Hz 0-100 0-100 0--1
出厂默 认值
18 0.20 0.30
1
0.2 20
15
1 1 1.0 0.00 12%
继电器），启动小泵变频工作。当小泵
达到 50Hz 后延时 P05 秒，压力还达
附属小泵控

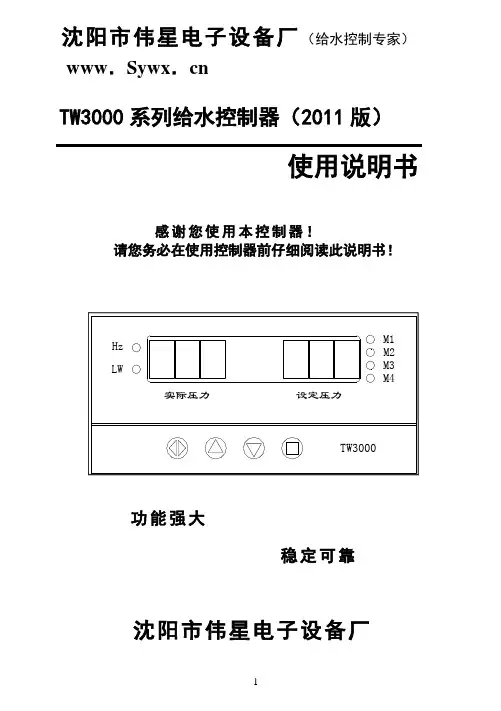

TW3000(2011版)给水说明书
