六氟化硫断路器气密性的检查
行业资料：________ 六氟化硫断路器气密性的检查单位：______________________部门：______________________日期：______年_____月_____日第1 页共8 页六氟化硫断路器气密性的检查SF6断路器具有许多优良的特性，取代了传统的油断路器，在农网改造中也得到了广泛地应用。
但其密封程度的降低，将直接影响其性能的发挥，导致水分浸入，气压降低，甚至开断失败。
可见正确地检查和检测其气密性，尤为重要。
1、SF6断路器气密性的检查(1)真空法检查：适用于新装或大修的设备检漏。
其方法步骤如下：①先将回收装置及连接管道抽真空至133.3Pa，观察0.5h，确认无泄漏后才能使用。
如果管道接头和阀门有泄漏，必须修好。
②打开充气阀门，对断路器抽真空。
放置24h后观察其真空度的变化，如果下降值不超过规定，则认为设备无泄漏，可以充SF6气体。
如果下降值不合格，可能是设备漏气，也可能是设备部件中水分脱出，使真空度下降，再将设备抽真空，24h后复测真空度，下降值不超过规定，确认设备无泄漏，再充SF6气体。
③如果真空度下降值很大，设备抽真空无法达到要求，就要充入2个表压的高纯氮(水分含量不超过150ppm)，用肥皂泡法找出漏点，进行处理。
(2)肥皂泡法检查。
此法对于泄漏较大的设备或运行中的设备可以使用。
其方法是将肥皂水用刷子涂在可能泄漏的密封环节上，出现向外鼓泡的地方就是漏点，查出漏点后，要及时处理。
此法可检出泄漏率约104ml·MPa/s的漏点。
2、SF6断路器年漏气率的测定新装或大修的SF6断路器，加入运行前必须测定年漏气率。
其方法第 2 页共 8 页步骤如下：(1)将SF6断路器所有密封环节用塑料簿膜包起来，放置4h，然后用SF6气体检漏仪检测漏气量。
SF6气体检漏仪的操作应严格执行其说明书的操作步骤。
(2)计算每个密封环节的漏气量Qi=Vi·M/4(ml·MPa/h)式中Vi-塑料簿膜与被检设备之间所包的容积，mlM-检漏仪的指示值ppm(v)(3)计算SF6断路器的年泄漏率q：①如果已知设备的气体容积，则利用如下公式计算：q=365×24×ΣQi/(P/0.101＋1)×V×100％/年式中P-SF6气体额定气压，MPaV-SF6气体绝缘设备的容积，ml②如果已知SF6断路器气体重量，用如下公式计算：q=365×24×ΣQi×r/(1000Q)×100％/年式中r-SF6的密度6.14×10－3g/mlQ-被检SF6断路器气体重量,kg3、SF6断路器气密性的监测(1)利用SF6气体密度表监测漏气率是否超标。
六氟化硫断路器气密性的检查模版
六氟化硫断路器气密性的检查模版由于六氟化硫断路器在电力系统中被广泛应用，它的气密性对电力系统的正常运行至关重要。
因此，为了确保六氟化硫断路器的气密性符合要求，以下是六氟化硫断路器气密性的检查模板。
1. 断路器外观检查首先，对六氟化硫断路器的外观进行检查。
注意观察外壳是否存在明显的裂纹、变形或异物等。
外壳应平整，无渗漏现象，并且紧固件应牢固。
2. 真空室检查接下来，对六氟化硫断路器的真空室进行检查。
检查真空室的密封性和真空度是否达到要求。
真空室的密封性可以通过目视检查或使用适当的气体检漏仪进行检测。
3. 气体压力检测进行气体压力检测是确认六氟化硫断路器气密性的重要步骤。
检测前应先充分准备六氟化硫气体。
使用专业的气体压力计进行检测，确保气体压力是否在规定的范围内。
4. 回路电阻检查回路电阻的检查是评估六氟化硫断路器接线连接是否牢固的有效手段之一。
通过使用万用表或专用电阻表来测量回路电阻，确保连接良好。
回路电阻应在标准范围内。
5. 漏气点检查对六氟化硫断路器进行漏气点检查是检验其气密性的关键环节。
可以使用气体检漏仪来检测漏气点。
先将气体检漏仪设定为检测六氟化硫气体，并逐一对断路器的关键部位进行检测，包括气体填充装置、密封圈及连接接头等。
6. 温度检查通过对六氟化硫断路器的温度进行检查，可以判断其内部是否存在异常情况。
使用红外测温仪或热像仪对断路器进行检测，确保温度分布均匀且不超出规定范围。
7. 运行试验为了进一步验证六氟化硫断路器的气密性，进行运行试验是必要的。
在运行试验过程中，检测其是否存在漏气、温度升高或其他异常现象。
确保断路器在各种运行模式下都能正常工作，并满足气密性要求。
总之，以上是六氟化硫断路器气密性的检查模版。
通过遵循以上步骤进行检查，可以确保六氟化硫断路器的气密性符合要求，为电力系统的正常运行提供保障。

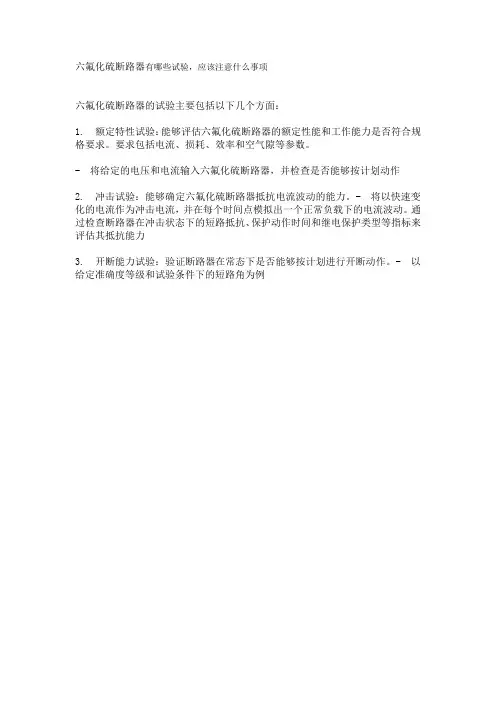

9六氟化硫断路器有哪些试验
六氟化硫断路器有哪些试验，应该注意什么事项
六氟化硫断路器的试验主要包括以下几个方面：
1. 额定特性试验：能够评估六氟化硫断路器的额定性能和工作能力是否符合规格要求。
要求包括电流、损耗、效率和空气隙等参数。
- 将给定的电压和电流输入六氟化硫断路器，并检查是否能够按计划动作
2. 冲击试验：能够确定六氟化硫断路器抵抗电流波动的能力。
- 将以快速变化的电流作为冲击电流，并在每个时间点模拟出一个正常负载下的电流波动。
通过检查断路器在冲击状态下的短路抵抗、保护动作时间和继电保护类型等指标来评估其抵抗能力
3. 开断能力试验：验证断路器在常态下是否能够按计划进行开断动作。
- 以给定准确度等级和试验条件下的短路角为例。
SF6 断路器检查与试验质量标准
SF6断路器检查与试验质量标准一、SF6 断路器检查类别及周期1、GIS设备的分解检修（大修）周期不小于15年，或按制造厂要求。
2、定期检查（小修）：每4年进行1次，或按实际情况而定。
3、巡视检查：每天至少1次，无人值班的另定。
4、临时性检查：断路器达到规定的开断次数或累计开断电流值时；当发现有异常现象或GIS内部发生故障时；GIS处于全部或部分停电状态下，对断路器或其它设备进行的分解检修，其内容与范围应根据运行中所发生的问题而定，这类分解检修宜由制造厂承包或在制造厂指导下协同进行。
二、SF6 断路器检查项目1、GIS开关大修项目1.1 用气体回收装置回收GIS内SF6气体。
1.2 断路器的检修。
1.3 隔离开关的检修。
1.4 接地开关的检修。
1.5 控制柜的检修。
1.6 断路器、隔离开关、接地开关操作机构的检修。
1.7 断路器、隔离开关、接地开关传动机构的检修。
1.8 电压互感器的检修。
1.9 电流互感器的检修。
1.10 避雷器的检修。
1.11 电容器的检修。
1.12 母线的检修。
1.13 出口套管的检查清扫。
1.14 检查或校验压力表、压力开关、密度压力表。
1.15 抽真空并向GIS内充入SF6气体。
1.16 对断路器进行漏气检测。
1.17 电气试验。
1.18 传动试验。
1.19 油漆或补漆工作。
1.20 清扫GIS内外壳。
2、GIS开关小修项目2.1 对操作机构进行检修。
2.2 检修辅助开关。
2.3 检查或校验压力表、压力开关、密度压力表。
2.4 断路器的最低动作压力与动作电压试验。
2.5 检查各种外露连杆的紧固情况。
2.6 检查接地装置。
2.7 进行绝缘电阻和回路电阻的测量。
2.8 对断路器进行漏气检测。
2.9 油漆或补漆工作。
2.10 清扫GIS断路器外壳。
3、巡视检查(设备外部检查)项目：3.1指示器,指示灯是否正常。
3.2有无任何异常该声音或气味发生。
3.3端子上有无过热变色现象。
六氟化硫(SF6) 断路器试验项目包含的内容有哪些【建筑工程类独家文档首发】
六氟化硫（SF6）断路器试验项目包含的内容有哪些【建筑工程类独家文档首发】1.0.1六氟化硫（SF6）断路器试验项目，应包括下列内容：1 测量绝缘电阻；2 测量每相导电回路的电阻；3 交流耐压试验；4 断路器均压电容器的试验；5 测量断路器的分、合闸时间；6 测量断路器的分、合闸速度；7 测量断路器主、辅触头分、合闸的同期性及配合时间；8 测量断路器合闸电阻的投入时间及电阻值；9 测量断路器分、合闸线圈绝缘电阻及直流电阻； 10 断路器操动机构的试验； 11 套管式电流互感器的试验； 12 测量断路器内SF6气体的含水量； 13 密封性试验，测量SF6断路器气体泄漏量； 14 气体密度继电器、压力表和压力动作阀的检查。
1.0.2测量断路器的绝缘电阻值：整体绝缘电阻值测量，应参照制造厂规定。
1.0.3每相导电回路的电阻值测量，宜采用电流不小于100A的直流压降法。
测试结果应符合产品技术条件的规定。
1.0.4交流耐压试验，应符合下列规定： 1 在SF6 气压为额定值时进行。
试验电压按出厂试验电压的 80%； 2 110kV以下电压等级应进行合闸对地和断口间耐压试验； 3 罐式断路器应进行合闸对地和断口间耐压试验； 4 500kV定开距瓷柱式断路器只进行断口耐压试验。
1.0.5断路器均压电容器的试验，应符合《电气装置安装工程电气设备交接试验标准》第19章的有关规定。
罐式断路器的均压电容器试验可按制造厂的规定进行。
1.0.6测量断路器的分、合闸时间，应在断路器的额定操作电压、气压或液压下进行。
实测数值应符合产品技术条件的规定。
1.0.7测量断路器的分、合闸速度，应在断路器的额定操作电压、气压或液压下进行。
实测数值应符合产品技术条件的规定。
现场无条件安装采样装置的断路器，可不进行本试验。
1.0.8测量断路器主、辅触头三相及同相各断口分、合闸的同期性及配合时间，应符合产品技术条件的规定。
1.0.9测量断路器合闸电阻的投入时间及电阻值，应符合产品技术条件的规定。
六氟化硫断路器气密性的检查
六氟化硫断路器气密性的检查六氟化硫断路器是一种广泛应用于高压电力系统的重要设备，具有可靠、高效和环保等优点。
而气密性是六氟化硫断路器正常运行的一个重要指标，对保证设备的可靠性、安全性和稳定性起着至关重要的作用。
因此，对六氟化硫断路器的气密性进行定期检查是非常必要的。
气密性的检查是指对断路器的封闭性能进行全面的检测和评估，目的是确认其是否能有效抵抗外部环境的影响，确保其内部气体不会泄露，保持正常的运行状态。
首先，检查人员需要准备相应的检测设备和工具，例如气密性测试仪、泄漏检测仪、密封压力计等。
然后，按照以下步骤进行六氟化硫断路器气密性的检查：1. 检查断路器外观：检查断路器本身的外观是否完好、无损坏、无变形等情况。
特别要检查断路器的各个密封部位是否存在破损或渗漏现象。
2. 检查断路器操作机构：检查断路器的操作机构是否灵活，无卡阻，能够正常工作。
特别要检查断路器的密封部位是否存在松动、严重磨损等问题。
3. 检测气体泄漏：使用泄漏检测仪对断路器进行泄漏检测。
将泄漏检测仪的探头放置在断路器各个密封部位，观察是否有泄漏现象。
若发现泄漏，需要进一步确定泄漏的具体位置，并采取相应措施进行修复。
4. 测试密封性能：使用气密性测试仪对六氟化硫断路器的密封性能进行检测。
首先，将气密性测试仪的充气管连接到断路器的密封接头，通过充气加压，观察压力指示器的变化情况。
然后，观察一段时间内压力是否有明显的下降，以确定断路器的密封性能是否达到要求。
若压力下降明显，需要检查并修复可能存在的漏气处。
5. 检测密封压力：使用密封压力计对断路器的密封压力进行测量。
将密封压力计的管子连接到断路器的密封接头，观察密封压力计的指示值。
根据规定的压力范围，判断断路器的密封性能是否合格。
6. 记录和评估结果：将检测结果记录下来，并根据规定标准对结果进行评估。
根据评估结果，判断断路器的气密性是否合格。
若不合格，需要采取相应的修复措施。
综上所述，六氟化硫断路器气密性的检查是一项比较复杂的工作，需要专业人员进行操作，保证准确性和可靠性。
六氟化硫断路器气密性的检查
六氟化硫断路器气密性的检查一、背景介绍六氟化硫断路器是高压电力系统中常见的设备，能够可靠地切断和接通电路。
然而，由于六氟化硫在室温下是一种极具挥发性的气体，所以对于断路器的气密性能要求非常高。
如果断路器的密封性能不好，会造成内部六氟化硫气体泄漏，导致环境污染、运行不稳定以及安全事故等问题。
因此，定期对六氟化硫断路器进行气密性检查是必要的。
二、气密性检查的方法六氟化硫断路器的气密性检查主要通过以下两种方法进行：1. 静态方法静态方法是指在断路器内填充一定压力的六氟化硫气体后，通过观察压力变化以检测断路器内气体的泄漏情况。
具体操作如下：1.在断路器的接线板和壳体上加装关键润滑油口，然后将断路器关闭。
2.在断路器的气体出口和吸气口上安装压力表，然后向断路器内充入规定压力的六氟化硫气体。
3.观察压力表上的读数，如果压力没有明显下降，说明六氟化硫断路器密封性良好。
2. 动态方法动态方法是指在断路器内加入一定压力的六氟化硫气体后，通过切换断路器的导通和断开状态，观察电流变化以检测断路器内气体的泄漏情况。
具体操作如下：1.在断路器的接线板和壳体上加装关键润滑油口，然后将断路器关闭。
2.在断路器的气体出口和吸气口上安装压力表，并在电流测量仪器上接入断路器的导线。
3.向断路器内加入规定压力的六氟化硫气体，然后切换断路器的导通和断开状态，观察电流的变化情况。
如果电流变化不明显，说明六氟化硫断路器密封性良好。
三、检查注意事项在进行六氟化硫断路器气密性的检查时，需要注意以下几点：1.检查前需要对检查设备进行校准，以确保检查结果的准确性。
2.检查前需要对六氟化硫断路器进行外观检查，检查是否存在裂缝、损坏等情况。
3.检查时需要关闭断路器并排空内部的六氟化硫气体。
4.检查时需要注意保持操作环境的清洁和干燥，以避免外部因素对检查结果的干扰。
5.检查后需要对六氟化硫断路器的密封件进行更换或修理，以保证检查的有效性和设备的安全性。
六氟化硫断路器气密性的检查
六氟化硫断路器气密性的检查六氟化硫断路器是一种常用的高压断路器，在电力系统中承担着重要的作用。
为了保证其正常运行和安全使用，六氟化硫断路器的气密性是需要进行定期检查和测试的。
本文将对六氟化硫断路器的气密性检查进行详细的介绍。
1. 检查前的准备工作首先要确认检查的六氟化硫断路器已经停电，并且与其它电力设备隔离。
接下来，清理断路器的外部表面，确保无尘、无污物。
此外，需要检查一下断路器的工作环境，确保环境温度、湿度等都在正常范围内。
2. 检查断路器的密封性断路器的密封性是保证其正常运行的一个重要指标。
在检查密封性之前，需要检查各个密封处是否有破损或漏气情况。
首先，检查断路器的主要密封件，如气室、绝缘材料等，确认其无裂纹、断裂或变形等异常情况。
其次，使用特殊工具测量断路器的气密性。
通过给断路器提供正常工作压力的六氟化硫气体，并使用气体检漏仪进行检测，确认断路器的气密性。
3. 检查断路器的开闭速度开闭速度是指断路器在接通和切断电路时的时间。
开闭速度过快或过慢都可能对断路器的正常运行产生不良影响。
因此，在进行气密性检查时，也需要检查断路器的开闭速度。
首先，确认断路器的操作机构是否灵活，并无卡滞现象。
然后，使用特殊设备或计时器对断路器的开闭过程进行监测和记录，根据标准要求进行评估。
4. 检查断路器的附加功能除了基本的开闭功能外，六氟化硫断路器还可能具备一些附加功能，如过电压、过电流、短路等保护功能。
在进行气密性检查时，也需要对这些附加功能进行检查和测试。
首先，确认这些附加功能的装置是否完好，并无异常损坏。
然后，使用特殊设备或测试仪器对附加功能的触发点、响应时间等进行测试，以确保其工作正常。
5. 检查后的处理在完成六氟化硫断路器的气密性检查后，需要对检查结果进行整理和处理。
首先，根据检查结果分类记录异常情况，包括密封件破损、漏气情况、开闭速度过快或过慢等。
其次，根据检查结果制定维修和改进计划，对异常情况进行处理。
