六氟化硫断路器的基本知识
六氟化硫断路器真空断路器及隔离开关相关知识摘要_OK
2021/9/5
18
3、拒分或分闸速度低 a、半轴与扇形板调整不当，扣接量过大（扣接量一般应调整在2～4mm范围内）； b、辅助开关未转换或接触不良，要进行调整，并检查辅助开关的触点是否有烧伤，有烧伤要
1 SF6断路器的特点 SF6断路器具有下列优点：SF6断路器的单 元断口耐电压高，与相同电压等级的油断路器比
较，SF6断路器绝缘支柱数少，因而零部件少，结构简单；允许断路次数多，检修周期 长；SF6断路器的断路电流大，灭弧时间短；SF6断路器体积小，占地面积少。
2021/9/5
3
检修维护方面，SF6断路器比油断路器省时省力。规程规定高压油断路器每3~5年需要大修 一次，一台断路器需要12人次/天；一台DW2 -35需要6人次/天，并且需要更换大量的 绝缘油，还需要吊车等大型作业工具。而SF6断路器的检修周期为10年，仅需3人次/天 的检查任务，即可检查所有项目。
换；二次接线出现故障，找出错点，改正接线；断路器本体漏气，找出漏气原 因，再作针对处理。 b、当SF6气体正常渗漏至密度继电器发信号时，可按SF6气体压力—温度曲线进行补 气，使其达到额定压力；补气时可在带电运行状态下进行。
2021/9/5
16
c、当SF6气体压力迅速下降或出现零表压时，应立即退出运行；并分析是否是由于下列原因 造成漏气：焊接件质量有问题，焊缝漏；铸件表面漏气（有针孔或砂眼）；密封圈老化或 密封部位的螺栓、螺纹松动；气体管路连接处漏气；压力表或密度继电器漏气，应予以更 换。仔细找出具体漏气原因，在制造厂家协助下进行检修。当运行中断路器发生严重泄漏 故障时，运行或检修人员需要接近设备时，要注意从上风方向接近，必要时应戴防毒面具， 穿防护衣，并应注意与带电设备的安全距离。

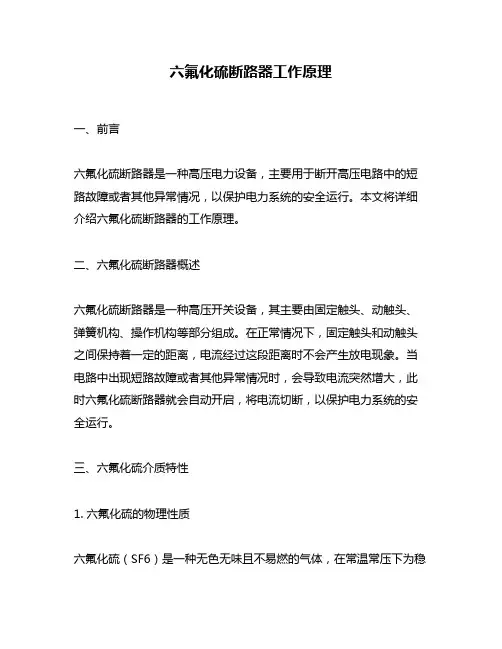

六氟化硫断路器工作原理
六氟化硫断路器工作原理一、前言六氟化硫断路器是一种高压电力设备，主要用于断开高压电路中的短路故障或者其他异常情况，以保护电力系统的安全运行。
本文将详细介绍六氟化硫断路器的工作原理。
二、六氟化硫断路器概述六氟化硫断路器是一种高压开关设备，其主要由固定触头、动触头、弹簧机构、操作机构等部分组成。
在正常情况下，固定触头和动触头之间保持着一定的距离，电流经过这段距离时不会产生放电现象。
当电路中出现短路故障或者其他异常情况时，会导致电流突然增大，此时六氟化硫断路器就会自动开启，将电流切断，以保护电力系统的安全运行。
三、六氟化硫介质特性1. 六氟化硫的物理性质六氟化硫（SF6）是一种无色无味且不易燃的气体，在常温常压下为稳定的惰性气体。
它具有较高的密度和较低的电导率，能够有效地隔离高压设备中的电场。
2. 六氟化硫的化学性质六氟化硫具有较强的氧化性和还原性，能够与很多物质反应。
在高温和高压下，六氟化硫会分解成氟化物和硫化物等物质，这些产物会对设备造成腐蚀和损坏。
四、六氟化硫断路器工作原理1. 六氟化硫断路器的闭合过程当操作机构启动时，动触头会向固定触头靠近。
在接近过程中，两个触头之间的距离会逐渐缩小。
当两个触头距离缩小到一定程度时，会出现局部放电现象。
此时，局部放电产生的热量会使得六氟化硫分子内部发生共振吸收，从而导致其分子内部结构发生变化。
这种变化会导致六氟化硫的电阻率急剧下降，在极短时间内形成一个导电通道。
2. 六氟化硫断路器的开启过程当电路中出现短路故障或者其他异常情况时，电流会突然增大。
此时，六氟化硫断路器会自动开启，将电流切断。
开启过程中，弹簧机构会向前推动动触头，使其与固定触头分离。
同时，断路器内部的气流会迅速将产生的电弧吹灭。
3. 六氟化硫断路器的灭弧过程当六氟化硫断路器开启后，会在两个触头之间产生一个电弧。
这个电弧在高压设备中非常危险，因为它会导致设备损坏和人员受伤。
为了避免这种情况的发生，六氟化硫断路器内部设计有专门的灭弧系统。
SF6讲义_断路器基本结构
SF6讲义_断路器基本结构SF6（六氟化硫）断路器是一种高压开关设备，常用于电力系统中的变电站和输电线路中。
它的主要功能是在系统中断开或接通电路，并保护电力设备免受故障或过载的损害。
下面是关于SF6断路器的基本结构的详细讲义。
一、SF6断路器的基本构造SF6断路器由以下主要部分组成：1、绝缘体罩：绝缘体罩是将断路器内部与外界环境隔离的部分，通常由瓷质或绝缘弧罩组成。
2、断路器主体：断路器主体是SF6断路器的核心部分，包括固定触头、活动触头、熔断器、弹簧机构等。
断路器主体通常由金属材料制成，以确保其良好的导电性能和机械强度。
3、电磁铁：电磁铁是用来关闭或分离断路器触头的部分，通常由磁铁线圈和可移动铁芯组成。
当线圈通电时，磁场将铁芯吸引向触头，使其接通或断开电路。
4、操作机构：操作机构是控制和操作断路器的部分，通常由手动或电动机构组成，可以实现断路器的开关操作和状态监测。
5、SF6气体系统：SF6气体系统是为绝缘和灭弧提供气体的部分，通常包括SF6气体压力容器、过滤器、干燥器等。
气体系统能够维持合适的SF6气体压力和纯度，以确保断路器的正常运行。
二、SF6断路器的工作原理SF6断路器的工作原理主要有以下几个步骤：1、合闸：当断路器关闭时，电磁铁线圈通电，磁场将可移动铁芯吸引向触头，使其接触，电路闭合。
同时，SF6气体在触头之间形成绝缘层，以防止电流过载和火花放电。
2、分闸：当断路器断开时，电磁铁线圈断电，磁场消失，可移动铁芯受到弹簧机构的作用逐渐离开触头，电路打开。
此时，SF6气体将扩散和灭弧，避免产生电弧或火花。
3、灭弧：当断路器打开时，可能会产生电弧或火花。
SF6气体在电弧发生时会立即吸收电弧的能量，同时生成高热和化学火焰来灭弧。
这种灭弧能力使得SF6断路器能够处理高电流和高电压的电路。
三、SF6断路器的优势SF6断路器相比其他类型的断路器具有以下优点：1、高绝缘性能：SF6气体具有良好的绝缘性能，可以防止电弧和火花的产生，从而提供可靠的绝缘保护，尤其适用于高压系统。
六氟化硫断路器的工作原理
六氟化硫断路器的工作原理六氟化硫(SF6)是一种无色、无味、无毒且具有良好绝缘性能的气体，在高压电力系统中广泛使用。
六氟化硫断路器是一种高压开关设备，用于控制断开和接通电力系统中的重要电气设备。
在本文中，我们将探讨六氟化硫断路器的工作原理。
六氟化硫断路器最主要的工作原理是，在处于正常工作状态下，六氟化硫气体中的分子保持着稳定的状态，不与空气中的氧气、水汽反应。
当在开关断路的时候，六氟化硫气体将被释放出来，并与电弧形成强烈的化学反应，使得其导电性能迅速增加，从而实现断电的效果。
具体来说，当我们需要关闭六氟化硫断路器时，首先要打开一个操作机构，将六氟化硫气体释放到电弧室中。
这个操作机构可以是手动的或者自动的，它的作用是控制气体的释放时间和速度。
一旦气体被释放，电弧将在电极间形成，随后自动进行扩散和冷却。
在冷却的过程中，六氟化硫气体中的分子将被加速运动，从而增强电弧的熄灭。
然而，在熄灭的过程中，电弧产生的高温和高压气体会使电弧室中的六氟化硫气体失去其绝缘性能。
为了避免这种情况的发生，六氟化硫断路器中还配备了一些辅助装置，用于加强六氟化硫气体的冷却和降低电弧室内的压力。
这些辅助装置可以是喷雾装置或者压缩机。
除了上面的几个重要原理之外，还有一些其他的关键点需要考虑。
例如，六氟化硫气体在高压电力系统中的应用需要非常小心，因为它本身是一种强烈的温室气体。
因此，需要对六氟化硫断路器进行严格的监测和管理，确保其操作符合环保标准。
总的来说，六氟化硫断路器在高压电力系统中的应用，可以说是至关重要的。
它不仅可以有效地断开电路，保障设备的安全运行，而且还可以在极短的时间内实现熄灭电弧，并保证电力系统的绝缘性能。
了解其工作原理可以帮助我们更好地管理和维护这些重要设备。
sf6断路器
1.SF6断路器的特点1.1 SF6气体特性简介：SF6是无色、无味、无毒，不可燃的惰性气体，具有优异的冷却电弧特性，介电强度远远超过传统的绝缘气体。
在均匀电场下，SF6的介质强度为同一气压下空气的2.5—3倍，在4个大气压下，其介质电强度与变压器油相当。
由于SF6的介质强度高，对相同电压级和开断电流相近的断路器，SF6的串联断口要少。
例如：220kV少油断路器要4个断口，500kV少油开关要6-8个断口，而220kVSF6断路只要1个断口，500kVSF6断路器只要3-4个断口。
一是因为SF6的分子量大，比热大，其对流的传热能力优于空气，二是SF6在高温下的分解特性，在分解反应过程中吸收能量。
SF6这种优良导热性能，是形成SF6灭弧性能的原因之一；另外，SF6吸附自由电子而形成负离子的现象也是其成为优良灭弧介质的原因。
1.2 SF6断路器具有下列优点：六氟化硫断路器具有断口电压高、开断能力强、允许连续开断次数多，噪声低和无火花危险，而且断路器尺寸小、重量轻、容量大、维修量少、检修周期长等优点。
这些优点使传统的油断路器和压缩空气断路器无法与其相比，在超高压领域中几乎全部取代了其他类型断路器；另外在中压配电方面，六氟化硫断路器具有在开断容性电流时不重燃，以及开断感性电流时不产生过电压等优点，正逐步取代其他类型的断路器。
六氟化硫断路器的优良性能得益于SF6气体良好的灭弧特性。
1.3检修维护方面，SF6断路器比油断路器省时省力。
规程规定高压油断路器每3~5年需要大修一次，一台断路器需要12人次/天；一台DW2 -35需要6人次/天，并且需要更换大量的绝缘油，还需要吊车等大型作业工具。
而SF6断路器的检修周期为10年，仅需3人次/天的检查任务，即可检查所有项目。
1.4 SF6断路器所配用机构为弹簧储能型，优于油断路器所用电磁或液压机构。
油断路器配用的电磁机构需要大功率的合闸电源，给运行维护带来一定的不便，所用的液压机构，每到高温天气容易发生泄压、渗漏油等问题。
六氟化硫
供电组学习培训讲义时间：2010 年12月16日主讲人：王化强主要内容: 六氟化硫（SF6）设备的有关内容参与人员：供电组所有成员具体内容：六氟化硫（SF6）气体的特性及安全防护SF6气体具有良好的绝缘和灭弧性能，使SF6断路器具有如下如下优点：开断能力强、断口电压便于做得很高、允许连续断开次数较多。
适用于频繁操作、噪音小，无火灾危险，机电磨损小等条件是一种性能优异的“无维修”断路器。
在高压电网中应用越来越多。
常用的SF6断路器有LN1-35型、HB36型两种。
纯净的SF6气体是具有良好的灭弧介质，若用于频繁操作的低压电器中，由于频繁操作的电弧作用，金属蒸气与SF6气体分解物起反应，结合而生成绝缘性很好的细粉末（氢氟酸盐、硫基酸盐等），沉积在触头表面，并严重腐蚀触头材料，从而使接触电阻急剧增加，使充有SF6气体的密封触头不能可靠的工作。
因此对于频繁操作的低压电器不宜用SF6做灭弧介质。
因为SF6气体在放电时的高温下会分解出有腐蚀性的气体，对铝合金有严重的腐蚀作用，对酚醛树脂层压材料、瓷绝缘也有损害。
若把SF6和N2混合使用，当SF6 量超过20%~30%时，其绝缘强度已和全充SF6时绝缘强度相同，而腐蚀性又大大减少，因此SF6常混合N2使用。
在SF6断路器中，SF6气体的含水量必须严格规定不能超过标准。
水分会与电弧分解物中的SF4产生氢氟酸（H2O+SOF2+2HF）而腐蚀材料，当水分含量达到饱和时，还会在绝缘件表面凝露，使绝缘强度显著降低，甚至引起沿面放电。
运行经验及上述分析都表明：SF6断路器由于绝缘结构体积较小，若SF6气体的含水量较高，则将使绝缘水平大大下降，接触电阻急剧增加，在运行中已发生损坏或爆炸事故。
因此各制造厂及运行部门都要求有严格的密封工艺，同时规定SF6气体的含水量不得超过标准。
我国的标准是SF6气体的含水量应小于300ppm（容积比）.SF6断路器以SF6气体为灭弧介质，在正常情况下，SF6是一种不燃、无臭、无毒的惰性气体，密度约为空气的2倍。
SF6断路器
“T”形布置 一般用于220kV及以上特别是 500kV的单柱双断口断路器
• 2.罐式SF6断路器
结构特点：灭弧室安装在接地 的金属罐中，高压带电部分用 绝缘子2支持，对箱体的绝缘 主要靠SF6气体。绝缘操作杆 穿过支承绝缘子，把动触头5 与机构驱动轴连接起来，在两 个出线套管的下部都可安装电 流互感器。结构比较稳定，常 在额定电压高的高压和超高压 断路器中使用，抗地震性能好， 称为外壳接地断路器
单压式SF6断路器又称为压气式SF6断路器。它的灭弧室 的可动部分带有压气装置。主要应用在252kV以上的电 压等级。 单压（压气）式SF6断路器，外形上与双压式无多大差 别。断路器内部只有一种压力，一般为0.6MPa(表压力)， 它是依靠压气作用实现气吹来灭弧的。 按灭弧室结构的不同，可以分为变开距灭弧室和定开距 灭弧室。
电气特性：绝缘性能佳，还具有独特的热特性和电特性。 SF6气体是电负性气体，其分子和原子具有很强
的吸附自由电子的能力，可以大量吸附弧隙中的自由电子，生成负离子。负离子的运动比自由电子慢得多，
很容易和正离子复合成中性的分子和原子，大大加快了电流过零时的弧隙介质强度的恢复。 分解特性：纯净的SF6气体一般公认是无毒的。 SF6在生产过程中会有少量伴随的生成物，其中S2F10是公 认的剧毒气体，但经过净化处理可以完全将它除净。纯净的SF6气体虽然无毒，但在工作场所要防止SF6气 体的浓度上升到缺氧的水平。 SF6气体的密度大约是空气的五倍、SF6气体如有泄漏必将沉积于低洼处， 如电缆沟中。浓度过大会出现使人窒息的危险，设计户内通风装置时要考虑到这一情况。 SF6气体通过 对流能与空气混合，但速度很慢。气体一旦混合后就形成SF6和空气的混合气体，不会再次分离。问题严 重的是，电弧作用下SF6的分解物如SF4，S2F2，SF2，SOF2，SO2F2，SOF4和HF等，它们都有强烈的 腐蚀性和毒性。
六氟化硫断路器的基本知识
六氟化硫断路器的基本知识六氟化硫断路器的基本知识一、SF6气体的特性1.物理特性SF6气体无色、无味、无毒、不可燃的惰性气体，其分子量大。
2.化学特性(1) SF6气体本身是稳定的、不腐蚀的。
(2) SF6气体中含水量较大时，会水解产生氢氟酸(HF)及其他低氟化物，引起化学腐蚀，对人体有强烈的腐蚀作用，对含硅(Si)的材料如玻璃、电瓷等也有很强的腐蚀作用。
3.电气特性（1）绝缘性能气体在均匀的电场中有很强的绝缘能力，其绝缘强度是空气的3倍，在3个大气压下（1个大气压=0.1013Mpa）的绝缘能力与变压器油相当。
(2) 灭弧性能SF6有极强的灭弧能力。
二、六氟化硫断路器1.基本结构及其灭弧原理SF6断路器灭弧室工作示意图如图2-35所示。
断路器分闸时，装有动触头和绝缘喷嘴的气缸由断路器操动机构通过连杆带动，离开静触头，造成气缸与活塞的相对运动，压缩SF6，使之通过喷嘴吹弧，从而使电弧迅速熄灭。
1．上接线段子 2.绝缘筒（内为气缸及触头灭弧系统） 3.下接线端子 4.操动机构箱 5.小车 6.断路弹簧六氟化硫断路器灭弧室工作示意图1.静触头 2.绝缘玻璃3.动触头4.气缸（连同动触头由操动机构传动）5.压气活塞（固定）6.电弧六氟化硫断路器灭弧式分解图2. 结构形式SF6断路器有两种结构布置形式。
①瓷柱式结构：取积木式，系列性强，可用多个相同的单元灭弧室和支柱瓷套组成不同电压等级的断路器。
中国FA4－550型SF6断路器为瓷柱式结构,其额定电压为500千伏，最高工作电压为550千伏。
断路器由三个独立的单相和一个液压、电气控制柜组成。
每相由两个支柱瓷套的四个灭弧室（断口）串联而成。
35KV363/420KV 550KV②罐式结构：采用了箱式多油断路器的优点，将断路器与互感器装在一起，结构紧凑，抗地震和防污能力强,但系统性差。
3.六氟化硫的优点SF6断路器的优点及缺点：优点：（1）开断能力强六氟化硫断路器是通过吹出SF6气体来完成吹弧，它的吹弧速度快、燃弧时间短、开断电流大，能有效保护中、高压电路的安全。
六氟化硫断路器
（3）由于SF6的强电负性，能吸附电子和正离子 复合，故复合作用快，去游离作用强。尤其在电 流过零前后，可使弧隙中带电粒子减少，导电率 下降。SF6气体电弧的时间常数也很小，为微秒 级或更小，在电弧电流过零后，弧柱温度将急剧 下降，分解物急剧复合。因此SF6弧隙的介质强 度及其恢复速度都很高，能耐受很高的恢复电压 作用，电弧在电流过零后不易重燃。
（2）气吹阶段
要保证电弧可靠熄灭，在气吹阶段中，要压气室中的气 体压力仍保持较高的比值。这就要求压气室体积的压缩 率足够高，足以补偿喷口流出气体引起的压力下降。
电力开关设备及应用（高压电器部分） 电力开关设备及应用（高压电器部分）
变熄弧距灭弧方式： 触头开距在整个分闸过 程中是不断改变的。 优点是开距大，断口电 压可以做得较高，熄弧 后介质强度恢复速度较 快，喷口形状不受限制， 可以设计得比较合理， 有利于改善吹弧效果。
电力开关设备及应用（高压电器部分） 电力开关设备及应用（高压电器部分）
SF6气体的临界温度高。 临界温度表示气体可以 被液化的最高温度，临 界压力则表示在临界温 度下使气体液化所需的 压力。SF6气体的临界温 度高达45.6°C，说明常 温下只要SF6气体压力足 够高就会液化。 SF6气体能否液化决定 于其饱和蒸汽压力。当 气体压力高于其饱和蒸 汽压力时，气体就液化。
（3）六氟化硫气体的一般化学性能
电力开关设备及应用（高压电器部分） 电力开关设备及应用（高压电器部分）
六氟化硫气体及其分解物的毒性问题
纯净的SF6气体一般公认是无毒的。 SF6在生产过程中 会有少量伴随的生成物，其中S2F10是公认的剧毒气体， 但经过净化处理可以完全将它除净。 纯净的SF6气体虽然无毒，但在工作场所要防止SF6气 体的浓度上升到缺氧的水平。 SF6气体的密度大约是空气的五倍、SF6气体如有泄漏 必将沉积于低洼处，如电缆沟中。浓度过大会出现使 人窒息的危险，设计户内通风装置时要考虑到这一情 况。 SF6气体通过对流能与空气混合，但速度很慢。气体一 旦混合后就形成SF6和空气的混合气体，不会再次分离。 问题严重的是，电弧作用下SF6的分解物如SF4，S2F2， SF2，SOF2，SO2F2，SOF4和HF等，它们都有强烈的腐 蚀性和毒性。
六氟化硫断路器结构及其作用原理
六氟化硫断路器结构及其作用原理六氟化硫（SF6）是一种高热稳定性，无色无味的气体，是目前应用最广泛的绝缘介质之一、六氟化硫断路器是利用六氟化硫的优良绝缘性能和高的电弧灭弧能力来实现断开和合闸电路的一种设备。
下面将详细介绍六氟化硫断路器的结构及其作用原理。
一、六氟化硫断路器的结构1.外壳：六氟化硫断路器通常由一个外壳来封装所有内部组件，保护它们免受外部环境的影响。
2.真空断路器：真空断路器是六氟化硫断路器的主要组成部分之一，用于切断电路中的电流。
真空断路器基本上是一个密封的容器，容器内的真空度非常高，这样可以有效防止电弧的产生和维持，从而实现电流的断开。
3.六氟化硫柜：六氟化硫柜是一个由环氧树脂浇注而成的特殊箱体，用于固定和隔离真空断路器、冷却装置和其他设备。
4.冷却装置：在六氟化硫断路器中，由于电流的变化会产生热量，因此需要冷却装置来冷却设备，以保持正常的工作温度。
5.操作机构：操作机构是六氟化硫断路器的另一个重要组成部分，用于控制断路器的开启和关闭。
一般来说，操作机构包括手动操作机构和电动操作机构。
6.防爆装置：为了防止发生严重的事故，六氟化硫断路器通常配备有防爆装置，一旦发生异常情况，防爆装置会迅速切断电流，避免进一步的事故。
二、六氟化硫断路器的作用原理1.绝缘性能：六氟化硫气体具有很高的电绝缘性能，可以有效地阻止电流通过。
2.电弧灭弧能力：当电流中断时，可能会产生电火花或电弧，这可能导致严重的事故。
六氟化硫气体具有良好的电弧灭弧能力，可以迅速将电弧灭掉，并实现电流的安全断开。
当六氟化硫断路器处于正常工作状态时，电流会通过真空断路器和六氟化硫柜，这时六氟化硫气体保持正常的绝缘状态。
当需要断开电路时，操作机构会触发六氟化硫断路器的断开动作，使真空断路器中断开电流。
在电流中断的同时，电弧由于六氟化硫气体的高弧光容量而迅速灭掉，从而实现安全的电流断开。
总之，六氟化硫断路器通过六氟化硫气体的绝缘性能和高的电弧灭弧能力，实现了对电流的安全断开，保护了电力设备和人员的安全。
六氟化硫断路器工作原理
六氟化硫断路器的基本原理1. 引言六氟化硫断路器是一种常用的高压断路器，广泛应用于电力系统中。
它的主要作用是在电力系统中断开电路，用于保护电力设备和保障电网的稳定运行。
本文将详细介绍六氟化硫断路器的工作原理，包括介绍其基本构造、工作过程和关键技术。
2. 六氟化硫断路器的基本构造六氟化硫断路器主要由六氟化硫气体密封的高压腔室和断路器的控制单元两部分组成。
高压腔室是六氟化硫断路器的核心部分，常用的结构有三种类型：单室、双室和三室。
其中，单室结构最简单，适用于较小容量的断路器，双室和三室结构适用于大容量断路器。
高压腔室内部包含带有固定和活动触头的断路器主体，通过控制电动机或手动机构实现触头的闭合和断开动作。
控制单元是六氟化硫断路器的控制和保护核心，包括电磁继电器、电子控制单元、保护装置等。
控制单元能够监测和控制断路器的电流、电压、温度等参数，实现断路器的自动保护和控制功能。
3. 六氟化硫断路器的工作过程六氟化硫断路器的工作过程可以分为闭合和断开两个阶段。
3.1 闭合过程闭合过程是指断路器触头之间的间隙被六氟化硫气体填充，形成封闭的电路。
闭合过程可以分为预充气、主充气和稳态三个阶段。
在预充气阶段，六氟化硫断路器内部的气压先升高至一定程度，以减小触头的接触电阻和电弧启动过程中的能量损耗。
预充气过程通常由控制单元中的预充气电磁继电器控制。
在主充气阶段，六氟化硫气体被充入高压腔室，以形成封闭的电路。
主充气过程通常由控制单元中的主充气电磁继电器控制。
在稳态阶段，六氟化硫断路器的触头完全闭合，并形成稳定的电路。
在闭合过程中，六氟化硫气体发挥了绝缘和灭弧的作用，保证了电路的正常工作。
3.2 断开过程断开过程是指断路器触头分开，打开电路的过程。
断开过程可以分为触头分离、电弧点灭和灭弧过程三个阶段。
在触头分离阶段，断路器的活动触头开始分离，断开电路。
触头分离过程通常由控制单元中的触头分离机构控制。
在电弧点灭阶段，断路器触头之间产生电弧，电弧能量较大。
SF6断路器
方法有：抽真空检漏、发泡液检漏、法有：挂瓶法、扣罩法、局部包扎法
检漏仪检漏、局部蓄积法、分割定 等。定量测量应在充气24h后进行，
位法、压力下降法等。
判断标准为：年漏气率不大于1％。
3．SF6断路器的含水量监测
测量方法：重量法、电解法、露 点法、电容法、压电石英振荡法、 吸附量热法和气相色谱法。
重量法是国际电工委员会（IEC） 推荐的仲裁方法，电解法和露点 法为其推荐的日常测量方法。
2．油S，F6容气易液体化的，化SF6学的特工作性压力为0.2～0.7MPa。SF6气
体比SF空6气体重在，常有温向（低低处于积5聚0的0℃倾）向下。是一种化学性能非常稳
3．定S的F6惰气性气体体的。电在通气常特条件性下对电气设备中常用的金属和绝 4．缘S度材F为具6料空有气是气优不体的异起2的的.化5绝～分学缘3作解倍性用；能特的具，，性有在它优均不异匀侵灭电蚀弧场与性中它能，接，S触FS6的F气6物气体质体的。的绝灭缘弧强
六氟化硫断路器
三、SF6断路器的检修、调试
5）操动机构、传动部分、紧固螺栓（销钉） 检查及润滑可动部位。
6）检查、清扫辅助开关触头。 7）检查、清扫控制回路的端子。 8）消除运行中的缺陷。 （3）临时检修可根据具体情况决定检修项目。
三、SF6断路器的检修、调试
（二）检修的准备工作 1、检修应具备的条件 （1）检修人员必须了解SF6气体的特征和管
一﹑概述
• 1.SF6特性
• SF6气体比空气重5.135倍，一个大气压时，其沸点为60℃。在150℃以下时，SF6有良好的化学惰性，不与断 路器中常用的金属、塑料及其他材料发生化学作用。在大 功率电弧引起的高温下分解成各种不同成分时，电弧熄灭 后的极短时间内又会重新合成。 SF6中没有碳元素，没有 空气存在，可避免触头氧化。SF6的介电强度很高，且随 压力的增高而增长。在1大气压下，SF6的介电强度约等 于空气的2～3倍。绝对压力为3大气压时，SF6的介电强 度可达到或超过常用的绝缘油。SF6 灭弧性能好，在一个 简单开断的灭弧室中，其灭弧能力比空气大100倍。在 SF6中，当电弧电流接近零时，仅在直径很小的弧柱心上 有很高的温度，而其周围是非导电层。这样，电流过零后， 电弧间隙介电强度将很快恢复。
二、SF6断路器结构原理
（三）灭弧单元
1.灭弧室分类
（1）双压式灭弧室。它的灭弧室有两个压力系统， 一个为压力约0.3—0.6MPa的压力系统。（主要 用于内间的绝缘），另一个为压力一般约1.4— 1.6MPa的高压系统（用于灭弧）。
（2）单压式断路器中，只充有一种压力（0.3— 0.6MPa）的SF6气体，在分段过程中，电弧靠开 断时与触头同时运动的压气活塞形成高压力SF6 气流来灭弧。目前一般采用单压式，而双压式结 构工艺复杂，现已被淘汰。
【基础知识】六氟化硫断路器的技术参数以及全封闭组合电器（GIS）
【基础知识】六氟化硫断路器的技术参数以及全封闭组合电器
（GIS）
电力交流2群 490903491
文章底部找小筱
第四章
各种高压断路器的性能和应用
第一节：油断路器（已更新）
第二节：真空断路器（已更新）
第三节：真空断路器的结构（已更新）
第四节：六氟化硫断路器性质（已更新）
第五节：六氟化硫断路器的技术参数
1、六氟化硫断路器的技术参数
下表为常用六氟化硫断路器的主要技术参数。
由表可以看出，SF6气体的压力各种型号断路器都不尽一致，这由制造厂的技术条件规定。
一般来说户内断路器的SF6气体压力高于户外设备，这主要考虑了户外设备环境温度冬季较低，为防止气体液化压力不宜太高。
SF6气体的年漏气率规定为不大于1%。
SF6气体20℃时的含水量：（1）与灭弧室相通的气室，交接试验值应小于150μL/L，运行中试验值不大于300μL/L；
（2）其他气室，交接试验指应小于250μL/L，运行中试验值不大于500μL/L
2、六氟化硫全封闭组合电器（GIS）
六氟化硫全封闭组合电器你，简称GIS，即整个变电站除了变压器之外，所有一次涉笔都被装在封闭的内充SF6气体的金属壳之中，使整个变电站的体积大为缩小。
GIS的出现使电力系统变电设备的结构为之一新。
GIS的优点是：
（1）大大缩小电气设备的占地面积
（2）运行安全可靠。
由于全部设备封闭在接地的金属外壳内，对人身安全也大有好处。
（3）SF6气体断路器开断性能好、触头烧伤轻微。
一般20年无须检修；
（4）安装方便。
可以直接落地安装，节省了钢材、水泥等建筑投资。
六氟化硫断路器
六氟化硫断路器简介六氟化硫断路器（SF6断路器）是一种高压电气设备，用于在高电压和高电流下中断或隔离电力系统中的电路。
它主要用于变电站、输电系统、发电厂和工业用电。
作为一种高压电力设备，SF6断路器具有很高的负荷分断性能、可靠性、耐用性和安全性，在现代电力系统中发挥着重要的作用。
工作原理SF6断路器主要由三个部分组成：（1）固态部分：用于抵御电弧冲击，由氟化铜、氟碳铜等材料制成；（2）开断部分：用于中断负荷电流，由电触头、承力部件和电弧罩组成；（3）灭弧部分：用于熄灭电弧并防止再燃，由六氟化硫、氧气和防护罩组成。
在正常工作状态下，开关是关闭的，三个部分都处于正常情况下。
当需要中断电路时，电源提供足够电能，断路器开关的触点会分开，形成电弧。
电弧会熔化开断部分的电触头，并在灭弧室中得到灭弧。
经过数毫秒的时间，电弧会消失，以及断路器按照规定的电压等级和额定电流重新关闭。
优点1. 可靠性高SF6断路器在正常工作条件下，具有很高的可靠性，可以保证设备连续长时间工作，极少发生故障。
通过合理的设计和使用，SF6断路器的可靠性可以达到99.9%。
2. 负荷分断性能强SF6断路器的负荷分断性能极佳，可以在低压下进行多次开关，而不会磨损或损坏其部件。
该设备可在自然冷却的状态下连续工作20年以上，具有很强的热稳定性。
3. 大电流下中断性强SF6断路器的开断性能十分强大，在大电流负荷下也能够实现中断，为电力系统提供了稳定和可靠的电源保护。
4. 灭弧性能高SF6断路器的灭弧室采用了六氟化硫这种特殊的灭弧介质，能够在很短时间内有效地熄灭电弧，在发生故障时，可立即切断电路，保护电力系统的安全。
缺点尽管SF6断路器具有优异的性能，但也存在一些缺点，如：1. 环保问题六氟化硫是一种六元氟化物，具有很强的高温氧化性，会对大气造成极大污染。
因此，在SF6断路器中使用六氟化硫作为灭弧介质，有将会对环境造成极大的影响。
对于已经使用多年的SF6断路器，必须要采取必要的治理和升级措施，以加大对环境的保护。
四、六氟化硫（SF6）断路器
四、六氟化硫（SF6）断路器四、六氟化硫（SF6）断路器⼀、简答题1．六氟化硫断路器的特点有哪些？六氟化硫断路器是采⽤惰性⽓体六氟化硫（SF6）作为灭弧和绝缘介质的⼀种断路器。
SF6是由化学元素硫（S）的氟（F）合成的⼀种化学⽓体。
它的分⼦量⽐空⽓重5倍，是⽆⾊、⽆味、⽆毒、不燃的⽓体。
SF6⽓体分⼦具有很强的负电性，其正离⼦可以吸附电⼦形成中性质点，其正负离⼦运动速度较慢，复合能⼒较强。
因此在SF6⽓体中就不含有⾃由电⼦，使得其绝缘性能⾮常良好。
在2－3个表压下可以达到变压器油的绝缘强度。
由于FS6具有良好的⾼温导热性和强⼤的捕捉电⼦能⼒，在电弧熄灭后能迅速恢复绝缘。
所以SF6的灭弧能⼒要⽐空⽓⼤100倍。
鉴于FS6具有上述优越性能，故常以其作为制造⾼压断路器和其它组合电器的介质。
2．FS6断路器有哪些优点？FS6断路器优点是1）开断容量⼤其额定开断电流可达 40~63 kA，最⼤可达80kA。
2）开断性能优异它不仅开断短路性能好，⽽且具有开断空载长线路和空载变压器不重燃、过电压低等优点。
3）灭弧室断⼝的耐压⾼ FS6断路器的单断⼝耐压和开断电流参数，⽐油或空⽓断路器要⾼，⽬前已达到单断⼝耐压245 kV、50kA的⽔平。
这样就为减少超⾼压断路器的断⼝数⽬、简化结构以及缩⼩占地⾯积提供了优越的条件。
4）电⽓寿命长，检修周期长⽬前SF6断路器、⼀般都能达到额定开断电流10－25次，检修周期可达10－20年。
5）噪声低、适于频繁操作。
6）没有⽕灾危险。
3．FS6断路器有哪些缺点？FS6断路器的缺点是：它的电⽓性能受电场均匀程度及⽔分等杂质的影响特别⼤，需要⼀套FS6⽓体系统，所以对其密封结构、元件结构和FS6⽓体的质量要求特别⾼，并需采取专门措施以防低氟化合物对⼈体及材料的危害和影响。
总之，SF6具有优越的性能，故近年来发展很快，电压等级在不断提⾼。
特别是FS6全封闭组合电器的发展令⼈瞩⽬。
4．六氟化硫⽓体有毒吗？在使⽤时应注意什么？纯净的六氟化硫⽓体是⽆毒的惰性⽓体。
六氟化硫断路器的工作原理及异常处理
?
?
??断路器是变电站的主要电气设备之一。它不仅在系统正常运行时能切断和接通高压线路及各种空载和负荷电流，而且当系统发生故障时，通过继电保护装置的作用能自动、迅速、可靠地切除各种过负荷电流和短路电流，防止事故范围的发生和扩大。?
??随着国民经济的迅速发展，各行各业的用电需求量也急剧增加，电力系统负荷日益增长，供电可靠性要求逐步提高；变电站的开关也逐渐由油开关换代成新型的六氟化硫开关。由于六氟化硫开关在电力系统中得到广泛应用，下面谈谈六氟化硫开关的工作原理及异常处理。?
??当密度继电器动作，报出闭锁压力的信号时，表明气体压力下降较多，说明有严重的漏气现象。在这种情况下，开关跳闸回路已经闭锁。一般情况下，报出闭锁压力信号之前，应会先报出补气压力信号，经检查确有漏气现象时，应迅速采取措施：①先拔掉开关的操作保险，以防止万一闭锁不可靠造成开关跳闸时不能灭弧，然后汇报调度；②尽快用专用闭锁工具，将开关的传动机构卡死。此后，可以再装上操作保险，防止万一线路上有故障时，开关的失灵保护启动回路仍可以起作用；③立即转移负荷，利用倒运行方式的方法，将故障开关停电处理，并补充。如无法倒运行方式，应立即将负荷转移。开关只能在不带电的情况下（110kv及以上开关）断开，然后停电进行检修处理。???另外，如果有大量六氟化硫气体泄漏时，运行人员在设备附近进行检查、操作和布置安全措施后，将所使用过的保护用具应清洗干净，人员也应及时洗手或洗操。在进行上述工作中，必须有监护人在场，以确保安全
??六氟化硫开关二次接线在接线调试中应注意下面几点：①分闸电气连锁靠转换FK来实现，机构内部已有可靠的分合闸机械联锁。手动分闸时，如拉不动分闸环（分闸闭锁）时，不要用力拉；欲合闸而拉不动合闸环时，也不要用力拉。此时应观察指针位置后，再进行分、合闸操作。②电接点真空压力表引线在罩的下部，从该压力表的常开接点引出。出厂时已将下限指针调至0.2Mpa（按0.25Mpa，-10℃考虑），当六氟化硫气压降低至少于0.2Mpa时，触点即行关合，接通继电保护回路。用户可根据运行要求适当调高下限，但不得低于0.2Mpa。③靠箱体外侧的是合闸拉环，靠箱体里边的是分闸拉环，手动操作时切勿拉错。④贮能电动机必须用交流电源。??
六氟化硫应用断路器的原理
六氟化硫应用断路器的原理1. 简介断路器是用于保护电力系统中设备免受过电流和短路电流的损害的关键设备。
六氟化硫（SF6）在断路器中被广泛应用作为灭弧介质，具有优异的绝缘和灭弧性能。
本文将介绍六氟化硫应用断路器的原理。
2. 六氟化硫的特性六氟化硫是一种无色、无臭、不可燃的气体，具有以下特性： - 高绝缘性能：六氟化硫具有较高的绝缘强度，可以有效阻止电流的传导，避免电弧产生； - 优秀的灭弧性能：在高温和高电压下，六氟化硫能够迅速吸收电弧能量，将电弧冷却和灭弧。
3. 六氟化硫应用断路器的工作原理六氟化硫应用断路器的工作原理可以分为三个阶段：3.1 张开状态当电路不工作时，断路器处于张开状态。
此时六氟化硫充满整个断路器，将环境与触头彻底隔离，确保了良好的绝缘性能。
3.2 断开状态当电路需要断开时，断路器开始工作。
首先，断路器内部的触头逐渐分离，形成电弧。
同时，六氟化硫发挥了其优越的灭弧性能，将电弧冷却和灭弧。
这有效地防止了电弧的延续和造成的损伤。
3.3 合上状态当电路需要重新接通时，断路器将处于合上状态。
此时，六氟化硫再次填充整个断路器，并恢复触头的接触，保证电流的正常传输。
4. 六氟化硫应用断路器的优势六氟化硫应用断路器相比传统断路器具有多个优势：4.1 高绝缘性能六氟化硫具有较高的绝缘强度，可以有效阻止电流的传导，减少绝缘破坏的风险。
4.2 优秀的灭弧性能六氟化硫能够迅速吸收电弧能量，将电弧冷却和灭弧，有效地保护设备和人员的安全。
4.3 小型化设计相比传统断路器，六氟化硫应用断路器具有更小的体积和重量，能够节省空间并方便安装。
4.4 高可靠性六氟化硫应用断路器的绝缘强度稳定，使用寿命长，能够在恶劣环境下正常工作，提供可靠的保护。
5. 六氟化硫应用断路器的应用领域六氟化硫应用断路器广泛应用于以下领域： - 电力系统中的高压开关设备； -工业领域中的电力设备； - 铁路、船舶等交通运输中的电气设备。
6. 总结六氟化硫应用断路器利用六氟化硫的绝缘和灭弧性能，有效保护电力系统中的设备免受过电流和短路电流的损害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
———————————————————————————————— 作者：
———————————————————————————————— 日期:
ﻩ
六氟化硫断路器的基本知识
一、SF6气体的特性
1.物理特性
ＳF６气体无色、无味、无毒、不可燃的惰性气体,
其分子量大。
2.化学特性
(１)SＦ6气体本身是稳定的、不腐蚀的。
(2)当操作合闸后红灯不亮,绿灯闪光且事故喇叭响时,说明操作手柄位置和断路器的位置不对应，断路器未合上。其常见原因有合闸回路熔断器的熔丝熔断或接触不良;合闸接触器未动作；合闸线圈发生故障。
(3)当操作断路器合闸后,绿灯熄灭,红灯亮，但瞬间红灯又灭绿灯闪光，事故喇叭响,说明断路器合上后又自动跳闸。其原因可能是断路器合在故障线路上造成保护动作跳闸或断路器机械故障不能使断路器保持在合闸状态。
（４）密封性能好
S六氟化硫气体含水量低;灭弧室、电阻和支柱分成独立气隔，现场安装时不用打开,安装好后用自动接头连通;安装检修方便,并可防止脏物和水分进入断路器内部。
液压机构内的信号缸可实现对断路器的自我保护：有密度继电器监视六氟化硫气体泄漏;有压力开关和安全阀监视液压机构压力，保护液压系统安全。液压机构采用了可防止"失压慢分＂的阀系统,本体上就可进行机构闭锁,保证运行安全。控制回路中采用了两套分闸电磁铁和防跳保护，保证操作准确无误。
六氟化硫断路器灭弧式分解图
２.结构形式
SF６断路器有两种结构布置形式。
①瓷柱式结构：取积木式，系列性强，可用多个相同的单元灭弧室和支柱瓷套组成不同电压等级的断路器。中国ＦA４－55０型SF6断路器为瓷柱式结构,其额定电压为500千伏,最高工作电压为５5０千伏。断路器由三个独立的单相和一个液压、电气控制柜组成。每相由两个支柱瓷套的四个灭弧室（断口)串联而成。 35KV
（4）密封性能好 六氟化硫断路器的结构简单、密封性好,灭弧室、电阻和支柱成独立气隔，且六氟化硫本身的含水量较低。六氟化硫断路器的安装和检修方便,不需打开断路器的内部结构,能保持六氟化硫断路器内部良好的密闭性。
缺点：它的电气性能受电场均匀程度及水分等杂质影响特别大，故对ＳF6断路器密封结构。元件结构及SＦ6气体本身质量的要求相当严格。
（5）操作功率小，缓冲平稳
机构工作缸与灭弧动触头的传动比为１:1，机构特性稳定。机构特性稳定性可达3０00次,机构寿命研究试验做到１０000次,操作噪声小于90dＢ。
三、主要技术参数
1.额定电压(ＫV)
2.最高工作电压(KV)
额定电压
220及以下1.１5倍
3３0及以上1.1倍
3.额定电流(A)
4.额定短路开断电流（KA)
（4)若操作合闸后绿灯熄灭，红灯不亮，但电流表计已有指示,说明断路器已经合上。可能的原因是断路器辅助触点或控制开关触点接触不良,或跳闸线圈断开使回路不通，或控制回路熔丝熔断,或指示灯泡损坏。
(5） 分闸回路直流电源两点接地。
六、六氟化硫断路器的检修
(1）SF６断路器在检修前，应先将断路器分闸，切断操作电源,释放操作机构的能量,用HC系列SF６气体回收充气装置将断路器内的气体回收，残存气体必须用真空泵抽出，使断路器内真空度低于133.33Pa。
4．六氟化硫断路器 - 性能特点
（1)阻塞效应
充分发挥气流的吹弧效果，灭弧室体积小、结构简单、开断电流大、燃弧时间短，开断电容或电感电流无重燃或无复燃,过电压低。
（２)电气寿命长
50kA满容量连续开断可达1９次，累计开断电流可达42０0kA，检修周期长，适于频繁操作。
（3）绝缘水平高
六氟化硫气体在０.３MPａ气压时，通过了各种绝缘试验并有较大裕度。累计开断电流3000kＡ以后,在0.3MPa气压下每个断口还可耐受工频电压25０ｋV达1ｍｉn,将六氟化硫气体减至零表压仍可耐受工频电压１66.４kV5ｍin。
363/4２0ＫＶ
550KV
②罐式结构：采用了箱式多油断路器的优点,将断路器与互感器装在一起,结构紧凑,抗地震和防污能力强，但系统性差。
3.六氟化硫的优点SF６断路器的优点及缺点:
优点:
(1)开断能力强 六氟化硫断路器是通过吹出ＳＦ6气体来完成吹弧，它的吹弧速度快、燃弧时间短、开断电流大，能有效保护中、高压电路的安全。六氟化硫断路器在断开电容或电感电流后，不存在重燃和复燃的危险。
(2）电气寿命长 六氟化硫断路器的使用寿命很长、检修周期长,并能适应短时间内的频繁操作，有良好的安全性和耐用性。六氟化硫断路器在５０kA满容量的情况下能连续开断19次，断开的电流累计达到了4200ｋA。
(3)绝缘水平高 六氟化硫断路器是使用六氟化硫气体作为绝缘介质,这种气体的绝缘水平极高,在０.３MPａ气压下,能轻松通过各种绝缘实验，并有较大的裕度。
（2) SF6气体中含水量较大时，会水解产生氢氟酸（HF)及其他低氟化物,引起化学腐蚀,对人体有强烈的腐蚀作用,对含硅(Sｉ)的材料如玻璃、电瓷等也有很强的腐蚀作用。
3.电气特性
（1）绝缘性能
气体在均匀的电场中有很强的绝缘能力，其绝缘强度是空气的3倍,在３个大气压下(1个大气压＝0．1０13Mｐa）的绝缘能力与变压器油相当。
(２)灭弧性能
SF6有极强的灭弧能力。
二、六氟化硫断路器
１.基本结构及其灭弧原理
ＳF6断路器灭弧室工作示意图如图2-35所示。断路器分闸时,装有动触头和绝缘喷嘴的气缸由断路器操动机构通过连杆带动，离开静触头，造成气缸与活塞的相对运动,压缩SＦ６，使之通过喷嘴吹弧,从而使电弧迅速熄灭。ﻫ
1.出线帽2．瓷套3.电流互感器４.互感器连接护管５.吸附器６.外壳7.底架8．气体管道9.分合指示1０.铭牌11.传动箱１2.分闸弹簧13.螺套１４．起吊环15．弹簧操动机构
四、型号含义
ﻩ_/＿
1.Ｓ－少油
L－六氟化硫
Z-真空
2 . W－室外
N-室内
3．设计序号
４.额定电压（最高工作电压）
5.补充特性
C-手车式
G-防进式
W-防污式
Ｑ-防震式
６.额定电流
７.额定开断电流8.G－高原H来自寒冷9．Ｔ-弹簧操动机构
五、六氟化硫断路器的常见故障
（1）若合闸操作前红、绿指示灯均不亮，说明控制回路断线或无控制电源(如控制保险断)。可检查控制电源和整个控制回路上的各个元件是否正常,如操作电压是否正常,熔丝是否熔断，防跳继电器是否正常,断路器辅助触点是否良好,有无气压降低闭锁等。
