PWM脉冲宽度调制
PWM脉冲宽度调制分析
PWM脉冲宽度调制分析PWM（Pulse Width Modulation）是一种用来调节模拟信号的数字技术。
通过改变脉冲的宽度，可以实现对信号的调节和控制。
PWM技术在很多领域都有广泛的应用，比如电力电子、通信技术、控制系统等。
PWM脉冲宽度调制的基本原理是通过调整脉冲信号的高电平时间和低电平时间来控制输出功率。
在周期T内，将一个周期中的高电平时间占空比定义为Duty Cycle，通常用百分比表示，即D=(Thigh/T)*100%。
通过改变Duty Cycle的大小，可以改变输出信号的幅度，从而实现对模拟信号的调节和控制。
PWM技术的优点是输出信号幅度可调，抗干扰能力强，而且实现简单、成本低廉。
因此，PWM技术在很多领域都有广泛的应用。
比如，在电力电子领域，PWM技术广泛应用于直流电源变换器、交流变频器、逆变器等电力电子设备中，用来实现对电力信号的控制和调节。
在通信技术领域，PWM技术可以用来实现数字调制，比如在脉冲编码调制（PCM）和数字调制解调器（DMD）中都可以使用PWM技术。
在控制系统领域，PWM技术可以用来实现数字控制和解码，比如在数字控制器和逻辑控制系统中都可以使用PWM技术。
在电力电子领域，PWM技术主要应用于直流电源变换器（DC-DC Converter）、交流变频器（AC-DC Converter）、逆变器（Inverter）等电力电子设备中。
这些设备主要用于电力转换和控制，实现对电力信号的调节和控制。
其中，逆变器是PWM技术应用最广泛的一种电力电子设备，主要用来将直流电源转换为交流电源，实现对交流电源的调节和控制。
在逆变器中，PWM技术被广泛应用于输出端的控制。
逆变器的输出端通常是由一组功率晶体管组成的全桥逆变器电路。
通过改变这些功率晶体管的导通与关断，可以实现对输出交流电源的调节和控制。
而PWM技术则可以通过改变脉冲信号的高低电平时间比，控制功率晶体管的导通与关断，从而实现对输出电源的调节和控制。
PWM(脉冲宽度调制Pulse Width Modulation)原理

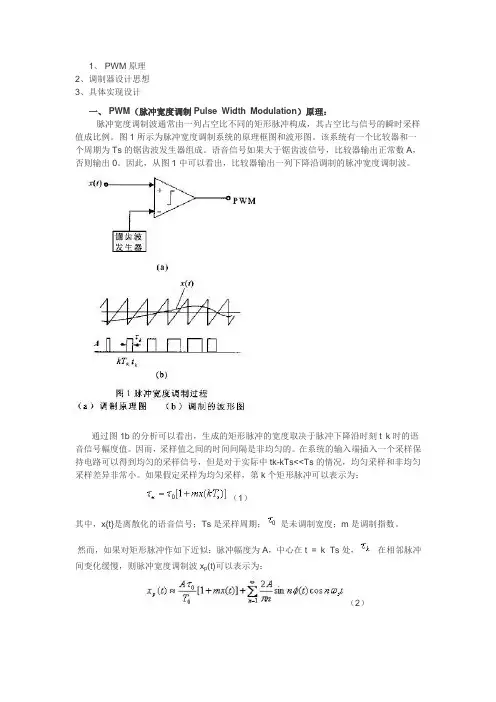

1、 PWM原理2、调制器设计思想3、具体实现设计一、 PWM（脉冲宽度调制Pulse Width Modulation）原理：脉冲宽度调制波通常由一列占空比不同的矩形脉冲构成，其占空比与信号的瞬时采样值成比例。
图1所示为脉冲宽度调制系统的原理框图和波形图。
该系统有一个比较器和一个周期为Ts的锯齿波发生器组成。
语音信号如果大于锯齿波信号，比较器输出正常数A，否则输出0。
因此，从图1中可以看出，比较器输出一列下降沿调制的脉冲宽度调制波。
通过图1b的分析可以看出，生成的矩形脉冲的宽度取决于脉冲下降沿时刻t k时的语音信号幅度值。
因而，采样值之间的时间间隔是非均匀的。
在系统的输入端插入一个采样保持电路可以得到均匀的采样信号，但是对于实际中tk-kTs<<Ts的情况，均匀采样和非均匀采样差异非常小。
如果假定采样为均匀采样，第k个矩形脉冲可以表示为：（1）其中，x{t}是离散化的语音信号；Ts是采样周期；是未调制宽度；m是调制指数。
然而，如果对矩形脉冲作如下近似：脉冲幅度为A，中心在t = k Ts处，在相邻脉冲间变化缓慢，则脉冲宽度调制波x p(t)可以表示为：（2）其中，。
无需作频谱分析，由式（2）可以看出脉冲宽度信号由语音信号x(t)加上一个直流成分以及相位调制波构成。
当时，相位调制部分引起的信号交迭可以忽略，因此，脉冲宽度调制波可以直接通过低通滤波器进行解调。
二、数字脉冲宽度调制器的实现：实现数字脉冲宽度调制器的基本思想参看图2。
图中，在时钟脉冲的作用下，循环计数器的5位输出逐次增大。
5位数字调制信号用一个寄存器来控制，不断于循环计数器的输出进行比较，当调制信号大于循环计数器的输出时，比较器输出高电平，否则输出低电平。
循环计数器循环一个周期后，向寄存器发出一个使能信号EN，寄存器送入下一组数据。
在每一个计数器计数周期，由于输入的调制信号的大小不同，比较器输出端输出的高电平个数不一样，因而产生出占空比不同的脉冲宽度调制波。
单片机PWM(脉冲宽度调制)原理与实现
、PWM原理2、调制器设计思想3、具体实现设计一、PWM（脉冲宽度调制Pulse Width Modulation）原理：脉冲宽度调制波通常由一列占空比不同的矩形脉冲构成，其占空比与信号的瞬时采样值成比例。
图1所示为脉冲宽度调制系统的原理框图和波形图。
该系统有一个比较器和一个周期为Ts的锯齿波发生器组成。
语音信号如果大于锯齿波信号，比较器输出正常数A，否则输出0。
因此，从图1中可以看出，比较器输出一列下降沿调制的脉冲宽度调制波。
通过图1b的分析可以看出，生成的矩形脉冲的宽度取决于脉冲下降沿时刻t k时的语音信号幅度值。
因而，采样值之间的时间间隔是非均匀的。
在系统的输入端插入一个采样保持电路可以得到均匀的采样信号，但是对于实际中tk-kTs< （1）其中，x{t}是离散化的语音信号；Ts是采样周期；是未调制宽度；m是调制指数。
然而，如果对矩形脉冲作如下近似：脉冲幅度为A，中心在t = k Ts处，在相邻脉冲间变化缓慢，则脉冲宽度调制波xp(t)可以表示为：（2）其中，。
无需作频谱分析，由式（2）可以看出脉冲宽度信号由语音信号x(t)加上一个直流成分以及相位调制波构成。
当时，相位调制部分引起的信号交迭可以忽略，因此，脉冲宽度调制波可以直接通过低通滤波器进行解调。
二、数字脉冲宽度调制器的实现：实现数字脉冲宽度调制器的基本思想参看图2。
图中，在时钟脉冲的作用下，循环计数器的5位输出逐次增大。
5位数字调制信号用一个寄存器来控制，不断于循环计数器的输出进行比较，当调制信号大于循环计数器的输出时，比较器输出高电平，否则输出低电平。
循环计数器循环一个周期后，向寄存器发出一个使能信号EN，寄存器送入下一组数据。
在每一个计数器计数周期，由于输入的调制信号的大小不同，比较器输出端输出的高电平个数不一样，因而产生出占空比不同的脉冲宽度调制波。
图3为了使矩形脉冲的中心近似在t=kTs处，计数器所产生的数字码不是由小到大或由大到小顺序变化，而是将数据分成偶数序列和奇数序列，在一个计数周期，偶数序列由小变大，直到最大值，然后变为对奇数序列计数，变化为由大到小。
脉冲宽度调制(PWM)技术
脉冲宽度调制(PWM)技术在电力电子变流器控制系统中，对于控制电路的要求往往是除能够控制负载的加电与断电外，还应该能够控制加载到负载上的电压高低及功率大小。
在大功率电力电子电路中，控制加载至负载上电压及功率的实用方法就是脉冲宽度调制(pulse width modulation, PWM)。
1. 面积等效原理在控制理论中，有一个重要的原理，即冲量等效原理：大小、波形不相同的窄脉冲变量(冲量)作用在具有惯性的环节上时，只要这些变量对时间的积分相等，其作用的效果将基本相同。
这里所说的效果基本相同是指惯性环节的输出响应波形基本相同。
例如，下图1示出的三个窄脉冲电压波形分别为矩形波、三角波和正弦波，但这二个窄脉冲电压对时间的积分相等，或者说它们的面积相等。
当这三个窄脉冲分别作用在只有惯性的同一环节上时，其输出响应基本相同。
因此，冲量等效原理也可以称为面积等效原理。
从数学角度进行分析，对上图1所示的三个窄脉冲电压波形进行傅里叶变换，则其低频段的特性非常相近，仅在高频段有所不同，而高频段对于具有惯性负载的电路影响非常小。
由此进一步证明了面积等效原理的正确性。
2. 脉冲宽度调制技术依据面积等效原理，在电路中可以利用低端电源开关或高端电源开关，以一定频率的导通和截止连续切换，使电源电压U i以一系列等幅脉冲(或称为矩形波)的形式加载到负载上，加载在负载上的电源电压Uo波形如图2所示。
图2所示的矩形波的电压平均值：此式表明在一个脉冲周期内，电压的平均值与脉冲的占空比是成正比的，于是，可以通过改变脉冲的占空比来调整加载到负载上的电压大小。
当占空比小时，加载到负载上的平均电压就低，即加载到负载上的功率小；而占空比大时，加载到负载上的平均电压就高，加载到负载上的功率大。
这种通过等幅脉冲调节负载平均电压及功率的方法称为脉冲宽度调制，也称为斩波控制。
采用脉冲宽度调制方式为负载供电，由于供电电压是脉动的，势必会产生出各种谐波。
pwm脉宽调制原理
pwm脉宽调制原理
PWM脉宽调制原理
PWM，即脉宽调制（Pulse Width Modulation），是一种通过控制信号的脉冲宽度来实现模拟信号的技术。
在电子领域中，PWM技术被广泛应用于控制系统、变频调速、电源供应等方面。
PWM脉宽调制原理基本上可以概括为通过改变信号的占空比来控制输出信号的电压或功率。
在PWM脉宽调制中，信号的周期是固定的，而脉冲的宽度则根据控制信号的变化而改变。
通过控制脉冲的宽度，可以实现对输出信号的精确控制。
通常情况下，信号的占空比被定义为脉冲的宽度与周期的比值，通常以百分比表示。
PWM脉宽调制技术的原理可以简单地解释为：当信号的占空比增大时，输出信号的电压或功率也会随之增大；反之，当信号的占空比减小时，输出信号的电压或功率也会相应减小。
因此，通过改变信号的占空比，可以实现对输出信号的精确控制。
在实际应用中，PWM脉宽调制技术被广泛应用于电子设备中，如直流电机的调速控制、逆变器的控制、电源供应的调节等。
通过PWM 技术，可以实现对电子设备的精确控制，提高系统的稳定性和效率。
除了在电子设备中的应用外，PWM脉宽调制技术还被广泛应用于照明领域。
通过调节LED灯的PWM信号，可以实现对灯光的亮度和
颜色的精确控制，实现节能和环保的效果。
总的来说，PWM脉宽调制技术是一种非常有效的控制技术，可以广泛应用于电子设备、照明领域等各个领域。
通过控制信号的脉冲宽度，可以实现对输出信号的精确控制，提高系统的稳定性和效率。
PWM技术的不断发展和应用将为电子领域带来更多的创新和发展。
PWM的名词解释
PWM的名词解释PWM，即脉宽调制（Pulse Width Modulation），是一种在电子工程领域中常见的技术。
它在控制电子设备中功率输出以及速度调节等方面有着广泛应用。
一、什么是PWM？脉宽调制是一种控制技术，通过改变信号的脉冲宽度来控制电路输出的电平。
在PWM中，理论上电路输出总是以高低电平交替出现，但通过改变高电平和低电平之间的脉冲宽度，可以控制电路输出的平均电压或平均功率。
脉宽调制最常见的一种形式是矩形脉冲波，它由固定的周期和可调节的脉冲宽度组成。
脉冲宽度的调节可以在一定的周期内不断变化，从而实现对输出信号的控制。
二、PWM的原理PWM技术的核心原理是基于周期性的脉冲信号。
当脉冲的宽度增加时，电路输出的平均值也会相应增加。
换句话说，脉冲宽度越宽，输出的功率或电压就越高，而脉冲宽度越窄，输出的功率或电压就越低。
具体来说，PWM技术通过不断改变脉冲信号的高电平时间和低电平时间的比例来控制输出信号。
这样做的好处是可以在保证信号稳定性的前提下，精确地调节输出的平均电压或平均功率。
三、PWM的应用领域1. 电机控制：PWM技术广泛应用于电机控制领域。
通过改变PWM脉冲的宽度，可以调节电机的转速。
例如，调速风扇、电动车等就是利用PWM技术来控制电机转速的典型应用。
2. LED调光：PWM技术在LED照明领域也有重要应用，可以通过改变PWM 信号的脉冲宽度来控制LED灯的亮度。
这种方式相对于传统的电阻调光，具有更高的效率和更精确的调节范围。
3. 电源管理：PWM技术在电源管理中也扮演着重要角色。
通过PWM控制器可以实现高效、稳定的电源输出，弥补传统的线性稳压电路的不足。
4. 音频放大：PWM技术也常被应用于音频系统中。
通过控制PWM脉冲的宽度和频率，可以达到高保真度的音频放大效果。
四、PWM的优点与局限性1. 优点：- 精确控制：通过改变脉冲宽度和周期，可以实现对输出信号的精确控制，使其满足特定要求。
PWM（脉冲宽度调制PulseWidthModulation）原理
PWM（脉冲宽度调制PulseWidthModulation）原理1、 PWM原理2、调制器设计思想3、具体实现设计⼀、 PWM（脉冲宽度调制Pulse Width Modulation）原理：脉冲宽度调制波通常由⼀列占空⽐不同的矩形脉冲构成，其占空⽐与信号的瞬时采样值成⽐例。
图1所⽰为脉冲宽度调制系统的原理框图和波形图。
该系统有⼀个⽐较器和⼀个周期为Ts的锯齿波发⽣器组成。
语⾳信号如果⼤于锯齿波信号，⽐较器输出正常数A，否则输出0。
因此，从图1中可以看出，⽐较器输出⼀列下降沿调制的脉冲宽度调制波。
通过图1b的分析可以看出，⽣成的矩形脉冲的宽度取决于脉冲下降沿时刻t k时的语⾳信号幅度值。
因⽽，采样值之间的时间间隔是⾮均匀的。
在系统的输⼊端插⼊⼀个采样保持电路可以得到均匀的采样信号，但是对于实际中tk-kTs<（1）其中，x{t}是离散化的语⾳信号；Ts是采样周期；是未调制宽度；m是调制指数。
然⽽，如果对矩形脉冲作如下近似：脉冲幅度为A，中⼼在t = k Ts处，在相邻脉冲间变化缓慢，则脉冲宽度调制波x p(t)可以表⽰为：（2）其中，。
⽆需作频谱分析，由式（2）可以看出脉冲宽度信号由语⾳信号x(t)加上⼀个直流成分以及相位调制波构成。
当时，相位调制部分引起的信号交迭可以忽略，因此，脉冲宽度调制波可以直接通过低通滤波器进⾏解调。
⼆、数字脉冲宽度调制器的实现：实现数字脉冲宽度调制器的基本思想参看图2。
图中，在时钟脉冲的作⽤下，循环计数器的5位输出逐次增⼤。
5位数字调制信号⽤⼀个寄存器来控制，不断于循环计数器的输出进⾏⽐较，当调制信号⼤于循环计数器的输出时，⽐较器输出⾼电平，否则输出低电平。
循环计数器循环⼀个周期后，向寄存器发出⼀个使能信号EN，寄存器送⼊下⼀组数据。
在每⼀个计数器计数周期，由于输⼊的调制信号的⼤⼩不同，⽐较器输出端输出的⾼电平个数不⼀样，因⽽产⽣出占空⽐不同的脉冲宽度调制波。
脉冲宽度调制
脉冲宽度调制脉冲宽度调制（Pulse Width Modulation，PWM）是一种用模拟方法来表达数字化级别所使用的传输手段。
它具有高灵敏度、耐用性强、信号品质Թռ等优点。
该传输会由脉宽调制信号编码而成，包括有：脉冲宽度调制（Pulse Width Modulation，PWM）是一种改变信号脉冲的宽度，以控制电力输出的技术。
它通过改变周期性脉冲的脉冲宽度来指示输出的大小。
通常，是用模拟方法来表达数字化级别。
基本的PWM电路将通过一个脉冲信号通过一个电路来控制电压或电流的最大值。
它的原理是：通过以固定周期发送脉冲，并以不同宽度和幅度的脉冲，来控制输出信号的大小。
脉冲宽度调制信号是一个连续的高频脉冲所组成的、重复的模式，它和载波相对应（而不是直接对应）。
三、应用脉冲宽度调制技术在很多领域里有着广泛的应用，例如：1、电动和气动机器：PWM用于控制电动机和气动机器的速度，以及机器所受的力。
2、自动化系统：PWM技术用于控制不同设备的精度和计算功能，包括自动化控制系统（如处理器控制器系统）以及测量仪器系统。
3、信号检测：PWM技术用于检测不同电子信号的质量，以鉴别传送的信号是否正确。
4、通信系统：PWM技术用于多种通信系统，可用于高速数据传输或低信号传播等。
四、优势PWM技术具有一定的优势，如高灵敏度、耐用性强、信号品质Թռ、降低失真等优点。
它还能够减少电子设备的功耗，同时可以提高设备的效率和可靠性。
五、常见PWM调制技术1、恒定频率PWM：这种调制技术的特点是信号的频率是一定的，可以用固定的控制操作来在基础频率上增加或减少PWM脉冲的宽度。
2、变频率PWM：它的特点在于固定频率的变化，可以通过改变PWM脉冲的宽度来改变信号的频率，有效地提高噪声位数。
3、脉冲调制：Pulse Modulation方式用脉冲信号来表达不同频率，以更大的精度来控制电压和电流输出，以及提高系统的可靠性。
4、模拟调制： Analog modulation方式利用复杂的模拟技巧来模拟电力信号，从而达到调制的目的。
PWM脉冲宽度调制
PWM脉冲宽度调制脉冲宽度调制百科名片脉冲宽度调制脉冲宽度调制(pwm)，是英文“pulsewidthmodulation”的缩写，简称脉宽调制，是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。
目录简介基本原理具体过程脉冲宽度调制优点控制方法脉冲宽度调制相关应用领域具体应用简介基本原理具体过程脉冲宽度调制优点控制方法脉冲宽度调制相关应用领域具体应用展开编辑本段简介脉冲宽度调制是一种模拟控制方式，其根据相应载荷的变化来调制晶体管栅极或基极的偏置，来实现开关稳压电源输出晶体管或晶体管导通时间的改变，这种方式能使电源的输出电压在工作条件变化时保持恒定，是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术。
pwm控制技术以其掌控直观,有效率和动态积极响应不好的优点而沦为电力电子技术最广泛应用的掌控方式,也就是人们研究的热点.由于当今科学技术的发展已经没了学科之间的界限,融合现代掌控理论思想或同时实现并无谐振硬控制器技术将可以沦为pwm控制技术发展的主要方向之一。
编辑本段基本原理随着电子技术的发展，出现了多种pwm技术，其中包括：相电压控制pwm、脉宽pwm法、随机pwm、spwm法、线电压控制pwm等，而在镍氢电池智能充电器中采用的脉宽pwm法，它是把每一脉冲宽度均相等的脉冲列作为pwm波形，通过改变脉冲列的周期可以调频，改变脉冲的宽度或占空比可以调压，采用适当控制方法即可使电压与频率协调变化。
可以通过调整pwm的周期、pwm的占空比而达到控制充电电流的目的。
模拟信号的值可以已连续变化，其时间和幅度的分辨率都没管制。
9v电池就是一种演示器件，因为它的输入电压并不精确地等同于9v，而是随其时间发生变化，并可行任何实数值。
与此相似，从电池稀释的电流也不限量在一组可能将的值域范围之内。
模拟信号与数字信号的区别是后者的值域通常就可以属预先确定的可能将值域子集之内，比如在{0v,5v}这一子集中值域。
脉冲宽度调制(PWM)和正弦波脉宽调制(SPWM)变频技术简介
变频技术之PWM调制技术与SPWM调制技术详解变频技术通过改变电力信号的频率来调节电动机、压缩机和其他电气设备的运行速度。
在实际应用中，变频器是变频技术的核心装置，而脉冲宽度调制（PWM）技术和正弦波脉宽调制（SPWM）技术是实现变频器控制的重要手段。
什么是PWM调制技术PWM调制技术通过控制脉冲信号的宽度，实现对输出电压的调节。
在变频技术中，PWM被广泛应用于变频器中，以控制电动机的速度和转矩输出。
通过改变脉冲信号的占空比（脉冲宽度与周期之比），可以实现对电动机的精确控制。
当需要增大输出电压时，增加脉冲信号的宽度；当需要减小输出电压时，减小脉冲信号的宽度。
这种方式使得电动机可以在不同负载条件下保持稳定的转速和扭矩输出。
同时，PWM调制技术还具有响应快、控制精度高、效率高等优点，被广泛应用于各种电力控制系统中。
PWM调制波形如图1所示：图1PWM调制波形PWM技术具有以下优点：高效性：由于PWM技术可以通过调整脉冲宽度来控制电机的输出电压和频率，因此可以实现电机在不同负载条件下的高效运行。
通过减小电机额定电压，PWM技术可以降低电机的功耗，提高整体效率。
精确控制：PWM技术具有响应速度快、控制精度高的特点。
通过微调脉冲宽度和周期，可以实现对电机转速和扭矩的精确调节，满足不同应用的需求。
减少机械冲击：PWM技术可以实现电机的软启动和软停止，减少了机械系统的冲击和磨损，延长了设备的使用寿命。
尽管PWM技术具有许多优点，但也存在一些局限性：谐波问题：PWM技术在产生脉冲信号时会引入谐波成分，可能对电力网络和其他设备造成干扰。
为了减少谐波，需要采取滤波和抑制措施，增加了系统的复杂性和成本。
开关损耗：PWM技术使用高频开关装置，开关的频繁操作会产生开关损耗。
这些损耗会转化为热能，需要适当的散热系统来冷却电路。
EMI干扰：由于高频开关操作，PWM技术可能会产生电磁干扰（EMI），对周围的电子设备和无线通信系统造成干扰。
PWM(脉冲宽度调制)原理与实现
(2)PWM （脉冲宽度调制）原理与实现 1、 PWM 原理 2、 调制器设计思想 3、 具体实现设计一、 PWM （脉冲宽度调制 Pulse Width Modulation ）原理：脉冲宽度调制波通常由一列占空比不同的矩形脉冲构成，其占空比与信号的瞬时采样 值成比例。
图1所示为脉冲宽度调制系统的原理框图和波形图。
该系统有一个比较器和一 个周期为Ts 的锯齿波发生器组成。
语音信号如果大于锯齿波信号，比较器输出正常数 否则输出0。
因此，从图1中可以看出，比较器输出一列下降沿调制的脉冲宽度调制波。
H 谁制泉理国 Lb ）関制的渥形酣通过图1b 的分析可以看出，生成的矩形脉冲的宽度取决于脉冲下降沿时刻 tk 时的语音信号幅度值。
因而，采样值之间的时间间隔是非均匀的。
在系统的输入端插入一个采样保持电路可以得到均匀的采样信号，但是对于实际中 tk-kTs<<Ts 的情况，均匀采样和非均匀 采样差异非常小。
如果假定采样为均匀采样，第k 个矩形脉冲可以表示为：毎二（喝）]（1）其中，x{t}是离散化的语音信号；Ts 是采样周期；6 是未调制宽度；m 是调制指数。
然而，如果对矩形脉冲作如下近似：脉冲幅度为 A ，中心在t = k Ts 处，'变化缓慢，则脉冲宽度调制波X p （t ）可以表示为：A r®x （0 対一 [l 十4迟一在相邻脉冲间^(0 = —其中，兀。
无需作频谱分析，由式(2)可以看出脉冲宽度信号由语音信号x(t)加上一个直流成分以及相位调制波构成。
当兀心时，相位调制部分引起的信号交迭可以忽略，因此，脉冲宽度调制波可以直接通过低通滤波器进行解调。
二、数字脉冲宽度调制器的实现：实现数字脉冲宽度调制器的基本思想参看图2。
请坏计救器—时钟仁号u比君睜一殊冲劇匣韻槪汝再疗器RI2歆芋毗神竜嚏谓蕭器同构唱图中，在时钟脉冲的作用下，循环计数器的5位输出逐次增大。
5位数字调制信号用一个寄存器来控制，不断于循环计数器的输出进行比较，当调制信号大于循环计数器的输出时，比较器输出高电平，否则输出低电平。
pwm脉宽调制原理
pwm脉宽调制原理一、什么是PWM调制PWM（Pulse Width Modulation）脉宽调制是一种常用的模拟信号生成技术。
通过改变信号的脉冲宽度，来实现对电源电压、电流等参数的控制。
二、PWM调制的原理1.脉冲宽度的定义：PWM信号由一系列周期性的方波组成，每个方波的宽度决定了该脉冲的宽度。
2.调制信号和载波信号：PWM调制通常由两个信号组成，一个是调制信号，另一个是载波信号。
调制信号是要传输的信息信号，载波信号是一定频率的方波信号。
3.PWM的生成过程：通过将调制信号与载波信号相互比较，得到输出的PWM信号。
如果调制信号大于载波信号，输出高电平；如果调制信号小于载波信号，输出低电平。
三、PWM调制的应用1.电机控制：PWM调制广泛应用于电机控制领域。
通过改变PWM信号的脉冲宽度，可以调整电机的转速和转矩。
2.LED调光：通过改变PWM信号的脉冲宽度，可以实现对LED灯的亮度控制。
3.音频处理：PWM调制在音频处理中也有应用。
通过对音频信号进行PWM调制，可以实现音频的数字化处理。
4.电源控制：PWM调制可以用于电源的开关控制，通过调整脉冲宽度，可以控制电源的输出电压和电流。
四、PWM调制的优点1.高效性：由于PWM调制信号是脉冲信号，功率损耗相对较小，可以提高效率。
2.精确性：PWM调制可以精确控制输出信号的电平和占空比，实现精细的控制。
3.方便性：PWM调制的控制电路相对简单，容易实现。
五、PWM调制的缺点1.噪音问题：PWM调制会引入高频噪音，对于某些应用场景可能会产生干扰。
2.精度问题：PWM调制的精度受到调制信号分辨率和载波频率限制。
3.输出纹波：PWM信号的脉冲宽度变化可能导致输出信号的纹波。
六、PWM调制的实现方法1.电子元件实现：PWM调制可以通过逻辑门电路、计数器和触发器等电子元件来实现。
2.微控制器实现：现代的微控制器内部通常已经集成了PWM模块，可以直接使用微控制器来实现PWM调制。
PWM脉冲宽度调制分析
PWM脉冲宽度调制分析PWM（脉冲宽度调制）是一种常见的调制方式，广泛应用于电力电子、通信和自动控制等领域。
本文将从定义、原理、应用、优缺点以及未来发展等方面进行PWM脉冲宽度调制的分析。
首先，PWM是一种通过调整脉冲的宽度来实现信号调制的技术。
具体而言，PWM技术就是将模拟信号转换为脉冲信号，通过改变脉冲的宽度来达到对模拟信号的调制。
PWM信号的周期是固定的，而脉冲宽度根据模拟信号的幅度大小进行调节。
脉冲宽度越宽，表示模拟信号越大；脉冲宽度越窄，表示模拟信号越小。
PWM信号可以看作是一个平均电平不变、宽度可变的脉冲序列。
PWM技术的原理主要有两种：基于电压的PWM和基于电流的PWM。
基于电压的PWM通过改变脉冲电压的高低来改变脉冲宽度；而基于电流的PWM则通过改变脉冲电流的大小来改变脉冲宽度。
无论是基于电压还是电流的PWM，调制的实质都是在固定周期内改变脉冲的占空比，从而实现对模拟信号的调节。
PWM技术在许多领域有重要的应用。
在电力电子中，PWM技术可用于变频调速、电力传输和能量转换等方面。
例如，通过PWM技术可以实现交流电变直流电的转换，以及交流电的变频调速。
在通信领域，PWM技术可用于信号调制、数字通信和无线通信等方面。
在自动控制方面，PWM技术可以用于电机控制、温度控制以及光照控制等方面。
但是，PWM技术也有一些缺点。
首先，PWM技术对高频电磁干扰敏感，容易受到噪声干扰。
其次，PWM技术需要较高的采样频率和精度，以保证PWM信号的稳定性和精确性。
此外，PWM技术还需要借助滤波电路进行信号的恢复和重构，增加了硬件的复杂性和成本。
未来，随着电子技术的发展，PWM技术仍然具有广阔的发展空间。
一方面，对于PWM技术的研究可以进一步提高其稳定性和精确性，缩小PWM信号与模拟信号的差距。
另一方面，PWM技术可以与其他调制技术相结合，实现更加复杂的信号处理和调制。
此外，PWM技术在新能源领域的应用也越来越重要，例如太阳能和风能的转换和调节。
脉冲宽度调制
脉冲宽度调制————————————————————————————————作者：————————————————————————————————日期:ﻩ脉冲宽度调制脉冲宽度调制(PWM）,是英文“Pｕlse Ｗidth Ｍoｄulatｉon”的缩写，简称脉宽调制,是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。
目录1简介2背景介绍3基本原理4谐波频谱5具体过程6优点7控制方法8应用领域９具体应用１简介脉冲宽度调制是一种模拟控制方式，其根据相应载荷的变化来调制晶体管基极或ＭOS管栅极的偏置,来实现晶体管或MOS管导通时间的改变,从而实现开关稳压电源输出的改变。
这种方式能使电源的输出电压在工作条件变化时保持恒定，是利用微处理器的数字信号对模拟电路进行控制的一种非常有效的技术。
ＰＷM控制技术以其控制简单，灵活和动态响应好的优点而成为电力电子技术最广泛应用的控制方式,也是人们研究的热点。
由于当今科学技术的发展已经没有了学科之间的界限,结合现代控制理论思想或实现无谐振软开关技术将会成为PWＭ控制技术发展的主要方向之一。
2背景介绍随着电子技术的发展,出现了多种PＷM技术，其中包括：相电压控制ＰWM、脉宽ＰＷM法、随机ＰＷM、SPWM法、线电压控制PWM等，而在镍氢电池智能充电器中采用的脉宽PWM法,它是把每一脉冲宽度均相等的脉冲列作为PWM波形，通过改变脉冲列的周期可以调频，改变脉冲的宽度或占空比可以调压,采用适当控制方法即可使电压与频率协调变化。
可以通过调整PＷM的周期、PWM的占空比而达到控制充电电流的目的。
模拟信号的值可以连续变化,其时间和幅度的分辨率都没有限制。
9V电池就是一种模拟器件，因为它的输出电压并不精确地等于9V，而是随时间发生变化，并可取任何实数值。
与此类似，从电池吸收的电流也不限定在一组可能的取值范围之内。
模拟信号与数字信号的区别在于后者的取值通常只能属于预先确定的可能取值集合之内，例如在{０V，５V}这一集合中取值。
电子基础知识-PWM
01 什么是PWM脉冲宽度调制(PWM)，PWM全称Pulse Width Modulation，简称脉宽调制，是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。
PWM的频率：是指1秒钟内信号从高电平到低电平再回到高电平的次数，也就是说一秒钟PWM有多少个周期。
单位：Hz表示方式：50Hz、100HzPWM的周期：T=1/f（周期=1/频率）50Hz=20ms 一个周期，如果频率为50Hz，也就是说一个周期是20ms，那么一秒钟就有50次PWM周期。
占空比：是一个脉冲周期内，高电平的时间与整个周期时间的比例。
单位：%(0%-100%)表示方式：20%周期：一个脉冲信号的时间，1s内测周期次数等于频率。
脉宽时间：高电平时间。
上图中脉宽时间占总周期时间的比例，就是占空比。
比方说周期的时间是10ms，脉宽时间是8ms，那么低电平时间就是2ms，总的占空比 8/（8+2）=80%，这就是占空比为80%的脉冲信号。
而我们知道PWM就是脉冲宽度调制通过调节占空比，就可以调节脉冲宽度(脉宽时间)，而频率，就是单位时间内脉冲信号的次数。
以20Hz，占空比为80%举例，就是1秒钟之内输出了20次脉冲信号，每次的高电平时间为40ms。
我们换更详细点的图：上图中，周期为T，T1为高电平时间，T2为低电平时间，假设周期T为1s，那么频率就是1Hz，那么高电平时间0.5s，低电平时间0.5s，总的占空比就是0.5 /1 =50%。
02 PWM原理以单片机为例，我们知道，单片机的IO口输出的是数字信号，IO口只能输出高电平和低电平，假设高电平为5V，低电平则为0V，那么我们要输出不同的模拟电压，就要用到PWM，通过改变IO口输出的方波的占空比从而获得使用数字信号模拟成的模拟电压信号。
我们知道，电压是以一种连接1或断开0的重复脉冲序列被夹到模拟负载上去的（例如LED灯，直流电机等），连接即是直流供电输出，断开即是直流供电断开。
PWM脉宽调制原理
PWM脉宽调制原理PWM（Pulse Width Modulation，脉宽调制）是一种电子技术，它通过控制信号的脉冲宽度来实现信号的调制。
在PWM中，信号的高电平时间和低电平时间按照一定比例进行调整，从而改变它们的平均电平。
PWM常用于调整电压、控制电机速度、调光照明等应用中。
PWM的原理可以简述为以下几步：1.选择一个固定的周期：PWM信号的周期是固定的，通常是一个特定的时间段，如1毫秒或10毫秒。
这个周期的选择取决于应用的具体要求。
2.决定高电平时间：将周期划分为若干个脉冲周期。
在每个脉冲周期内，有一段时间是高电平，表示为TH。
TH的时间长度决定了PWM信号的平均电平。
3.决定低电平时间：剩余时间是低电平，表示为TL。
TL的时间长度决定了PWM信号的周期内低电平的时间。
4.调整TH和TL的比例：改变TH和TL的比例可以调整PWM信号的平均电平。
当TH相对较长时，平均电平较高；当TL相对较长时，平均电平较低。
这种调整可以通过改变TH和TL的相对时间长度来实现。
5.使用滤波器平滑信号：PWM信号通过后还需要使用低通滤波器进行滤波，以获得一个平滑的输出信号。
这是因为PWM信号的输出是一个方波，可能存在高频噪声。
通过这种方式，PWM信号可以用来模拟一个连续的模拟信号，比如通过改变TH和TL的比例，可以模拟不同的电压值，从而实现调光、调速等功能。
PWM的优点主要有以下几个方面：1.稳定性：PWM信号的周期是固定的，因此可以保持信号的稳定性和可靠性。
2.精确度：通过调整TH和TL的比例，可以实现对信号的精确控制，从而达到更高的精确度。
3.效率：PWM技术不同于传统的在电路中添加电阻或电容来控制电压或电流，PWM对能量的损耗较小，因此具有较高的效率。
4.可变性：PWM技术具有较高的灵活性，可以通过改变TH和TL的比例来实现不同的控制效果。
5.适用性广泛：PWM技术可以应用于各种信号调制场景，包括电压调节、电机控制、调光照明等。
脉冲宽度调制(PWM)技术原理
一、PWM技术原理由于全控型电力半导体器件的出现，不仅使得逆变电路的结构大为简化，而且在控制策略上与晶闸管类的半控型器件相比，也有着根本的不同，由原来的相位控制技术改变为脉冲宽度控制技术，简称PwM技术。
PwM技术可以极其有效地进行谐波抑制，在频率、效率各方面有着明显的优点使逆变电路的技术性能与可靠性得到了明显的提高。
采用PwM方式构成的逆变器，其输人为固定不变的直流电压，可以通过PwM技术在同一逆变器中既实现调压又实现调频。
由于这种逆变器只有一个可控的功率级，简化了主回路和控制回路的结构，因而体积小、质量轻、可靠性高。
又因为集凋压、调频于一身，所以调节速度快、系统的动态响应好。
此外，采用PwM技术不仅能提供较好的逆变器输出电压和电流波形，而且提高了逆变器对交流电网的功率因数。
把每半个周期内，输出电压的波形分割成若干个脉冲，每个脉冲的宽度为每两个脉冲间的间隔宽度为t2，则脉冲的占空比γ为此时，电压的平均值和占空比成正比，所以在调节频率时，不改变直流电压的幅值，而是改变输出电压脉冲的占空比，也同样可以实现变频也变压的效果。
二、正弦波脉宽调制(sPwM）1．sPwM的概念工程实际中应用最多的是正弦PwM法(简称sPwM)，它是在每半个周期内输出若干个宽窄不同的矩形脉冲波，每一矩形波的面积近似对应正弦波各相应每一等份的正弦波形下的面积可用一个与该面积相等的矩形来代替，于是正弦波形所包围的面积可用这N个等幅(Vd)不等宽的矩形脉冲面积之和来等效。
各矩形脉冲的宽度自可由理论计算得出，但在实际应用中常由正弦调制波和三角形载波相比较的方式来确定脉宽：因为等腰三角形波的宽度自上向下是线性变化的，所以当它与某一光滑曲线相交时，可得到一组幅值不变而宽。
度正比于该曲线函数值的矩形脉冲。
若使脉冲宽度与正弦函数值成比例，则也可生成sPwM波形。
在工程应用中感兴趣的是基波，假定矩形脉冲的幅值Vd恒定，半周期内的脉冲数N也不变，通过理论分析可知，其基波的幅值V1m脉宽δi有线性关系在进行脉宽调制时，使脉冲系列的占空比按正弦规律来安排。
pwm(脉冲宽度调制)的工作原理、分类及其应用
pwm(脉冲宽度调制)的工作原理、分类及其应用PWM（Pulse Width Modulation, 脉冲宽度调制）是一种通过改变电路输出高低电平的时间比例，来产生不同的输出电压或输出功率的调制技术。
它被广泛应用于电机控制、照明调节、电源管理等领域。
PWM的工作原理是通过给定一个周期，然后在每个周期内分配一个脉冲宽度，从而产生输出信号。
其输出信号的高低电平比例能够被改变，从而可以控制输出电流或电压的大小。
PWM技术的基本原理是：将所需控制的模拟信号与一个高频的脉冲信号进行比较，通过改变脉冲信号的占空比来控制模拟信号的大小。
根据输出信号的周期和脉冲宽度的变化方式，PWM可分为以下几种类型：1. 单极性PWM：输出信号只有高电平和低电平两种状态，不会出现中间状态。
单极性PWM输出的波形呈现方波状，行驶平稳，肉眼观测基本无抖动。
2. 双极性PWM：可以产生负电压的PWM输出方式，信号可以在赫兹周期内的0V ~ + Vcc 之间波动，同时也可以在0V ~ -Vcc之间波动。
3. 比例PWM：比例PWM是根据输入信号的幅值变化，改变信号高低电平比例的一种方式。
比例PWM输出的波形呈现类似圆形的波形，行驶上比单极性PWM要更稳。
PWM技术被广泛应用于各种领域，例如：1. 电机控制：具有比较器作用的PWM电路，可以通过对电机施加不同的电压和电流，实现电机转速、方向、扭矩等参数的控制。
2. 照明调节：通过调节灯具对PWM信号的响应能力来改变灯光亮度，实现明暗程度的调节。
3. 电源管理：PWM技术可以用来调节电源的输出电压和电流，实现负载的动态功率管理，增强电源的效率和稳定性。
总之，PWM技术是一种能够获取精确控制的调制技术，被广泛应用于各种领域，它在现代电子工业中的作用不可替代。
pwm脉宽调速原理
pwm脉宽调速原理
脉宽调制（PWM）是一种常用的电机调速技术，它通过改变脉冲信号的宽度来控制电机的速度。
其基本原理如下：
1. PWM 信号的产生：PWM 信号是一个矩形波，其宽度可以通过调整占空比来改变。
占空比是指脉冲信号的高电平时间与周期的比值。
例如，一个 PWM 信号的周期为 10 毫秒，高电平时间为 5 毫秒，则占空比为 0.5。
2. 电机的速度控制：PWM 信号可以用来控制电机的速度。
当 PWM 信号的占空比增大时，电机的平均电压也会增加，从而导致电机的转速增加。
反之，当占空比减小时，电机的平均电压降低，从而导致电机的转速降低。
3. PWM 调速的实现：为了实现 PWM 调速，需要使用一个 PWM 控制器。
PWM 控制器可以接收一个速度设定信号，并根据该信号产生相应的 PWM 信号。
PWM 信号经过驱动电路放大后，驱动电机转动。
4. 速度反馈控制：为了提高 PWM 调速的精度和稳定性，通常会使用速度反馈控制。
速度反馈控制可以通过测量电机的转速，并将其反馈给 PWM 控制器，从而实现对电机速度的精确控制。
总之，PWM 脉宽调速原理是通过改变 PWM 信号的占空比来控制电机的速度。
PWM 控制器接收速度设定信号，并根据该信号产生相应的 PWM 信号，驱动电机转动。
为了提高调速的精度和稳定性，通常会使用速度反馈控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初识PWM
PWM简称脉冲宽度调制，它是英文Pulse Width Modulation 缩写。 把数字输出波形，转换成一个等效的模拟波形。
广泛应用在从测量、通信到功率控制与变换的许多领域中。脉冲宽度 调制的优点是从处理器到被控系统信号都是数字形式的，无需进行数 模转换。
脉冲宽度调制（PWM）原理
脉宽宽度调制（PWM）原理：在不改变脉冲方波周期的前提下，通过 调整其每个周期脉冲方波占空比，从而达到等效模拟电压输出的目的。
占空比：是指高电平在一个周期之内所占的时间比率 。
#include <reg52.h> #define uint unsigned int sbit pwm=P1^0; uint cycle,high,low; void main() { cycle=800; while(1) { for(high=1;high<=cycle;high++) { pwm=1; delay(high); pwm=0; low=cycle-high; delay(low); } high=1; delay(50000); } }
智能小车PWM直流电机调速
我们在设计对直流小电机进行调速方案时，首先要考虑的是PWM方波的频率 问题。由于直流小电机是一个感性的负载，电感对电流的突变有抑制的作用。 如果我们设定的PWM方波的频率过高，就会使电感所以我们不能将频率设定过高。在我们这个 实验里选用60HZ左右这样一个PWM方波来驱动直流电机。
void delay(uint t) { while(t--); }
在程序上，我们把每一个脉冲看成是均匀分布的32份高低电平组成。那么每1份 对应的时间为0.5ms(用定时器T0产生)，我们定义一个变量PWM来计算定时 器中断的次数。 比如：我们先中断8次，在这8次的时间内，让PWM控制的I/O口输出高电平。 当计到第9到32次时，让PWM控制的I/O口输出低电平；这样就等到了一个周 期为16ms脉冲波形。 由此利用PWM的计数值做为高电平输出时间参考值，就可以产生需要的占空比。
1、理解PWM脉冲宽度调制原理。
2、使用PWM脉冲控制LED小灯亮暗变化， 做出呼吸灯的效果。
