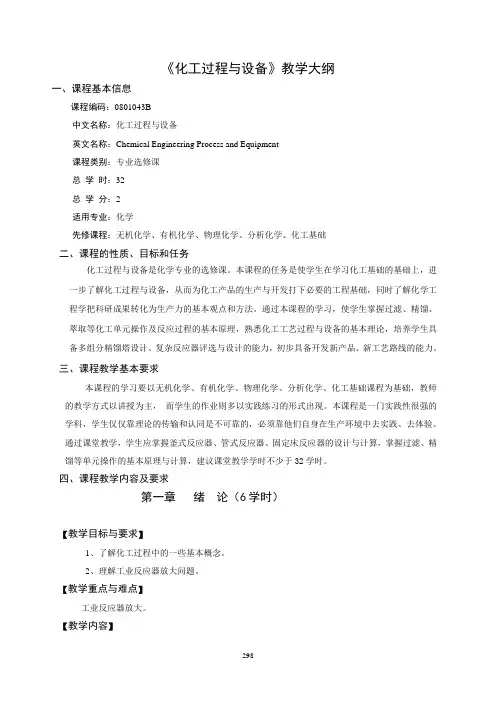

《化工过程与设备》教学大纲

《化工过程与设备》教学大纲一、课程基本信息课程编码:0801043B中文名称:化工过程与设备英文名称:Chemical Engineering Process and Equipment课程类别:专业选修课总学时:32总学分:2适用专业:化学先修课程:无机化学、有机化学、物理化学、分析化学、化工基础二、课程的性质、目标和任务化工过程与设备是化学专业的选修课。
本课程的任务是使学生在学习化工基础的基础上,进一步了解化工过程与设备,从而为化工产品的生产与开发打下必要的工程基础,同时了解化学工程学把科研成果转化为生产力的基本观点和方法。
通过本课程的学习,使学生掌握过滤、精馏、萃取等化工单元操作及反应过程的基本原理,熟悉化工工艺过程与设备的基本理论,培养学生具备多组分精馏塔设计、复杂反应器评选与设计的能力,初步具备开发新产品、新工艺路线的能力。
三、课程教学基本要求本课程的学习要以无机化学、有机化学、物理化学、分析化学、化工基础课程为基础,教师的教学方式以讲授为主,而学生的作业则多以实践练习的形式出现。
本课程是一门实践性很强的学科,学生仅仅靠理论的传输和认同是不可靠的,必须靠他们自身在生产环境中去实践、去体验。
通过课堂教学,学生应掌握釜式反应器、管式反应器、固定床反应器的设计与计算,掌握过滤、精馏等单元操作的基本原理与计算,建议课堂教学学时不少于32学时。
四、课程教学内容及要求第一章绪论(6学时)【教学目标与要求】1、了解化工过程中的一些基本概念。
2、理解工业反应器放大问题。
【教学重点与难点】工业反应器放大。
【教学内容】1.1化工生产的特点及其对反应设备的要求。
1.2反应器类型。
1.3反应器操作方式。
1.4反应器计算基本方程式。
1.5理想反应器。
1.6工业反应器放大。
第二章釜式反应器(9学时)【教学目标与要求】1、了解搅拌器的类型与釜式反应器相关一些基本概念。
2、理解间歇釜式反应器与连续操作釜式反应器体积的计算。
《化工设备》教学大纲(中专用)

内容简介作者简介《化工设备(第2版)》是根据中等职业教育的培养目标,围绕职业能力训练的教学需要,以专业教学的针对性、实用性为指导思想,以实际应用为主线构建教材知识结构。
主要介绍了化工设备的应用、要求、材料和典型壳体初步的受力分析;内压容器、外压容器和高压容器,法兰连接、开孔与补强、人孔、支座、接管与安全附件;换热设备、塔设备、反应设备等典型设备及设备管理和维护检修知识。
书中每章结束后附有一定数量的训练习题。
《化工设备(第2版)》主要作为中等职业技术学校化工过程装备技术专业的教材或相关专业的教学参考书,也可供从事化工过程装备设计、制造和管理工作的工程技术人员和社会读者参考。
第一章化工设备的基本知识第一节认识化工设备一、化工生产过程使用的化工机械装备二、化工设备的概念三、化工设备的基本要求第二节压力容器及其分类一、压力容器的定义二、压力容器的基本结构三、压力的来源四、压力容器的分类第三节化工设备常用材料一、压力容器用钢的基本要求二、常用钢材介绍三、压力容器用钢的选用原则第四节压力容器的标准与规范一、国外主要规范标准二、国内主要规范标准习题训练能力拓展第二章化工设备强度计算基本知识第一节典型化工设备的基本结构及形状特征一、回转壳体的形成二、回转壳体的形状特征第二节内压容器的受力分析一、内压薄壁容器二、内压厚壁容器第三节边缘应力一、边缘应力的产生二、边缘应力的特性三、考虑边缘应力影响的防止措施习题训练第三章内压薄壁容器第一节内压薄壁壳体强度计算一、内压圆筒二、内压球壳三、容器最小壁厚四、各类厚度的关系第二节设计参数的确定一、压力参数二、设计温度t三、许用应力[σ]t四、焊接接头系数?五、壁厚附加量C六、压力容器的公称直径和公称压力第三节压力试验一、压力试验的对象、目的及方法二、液压试验三、气压试验四、致密性试验五、外压容器压力试验第四节内压封头结构和封头厚度计算一、内压封头结构二、封头厚度计算习题训练能力拓展第四章外压容器第一节外压容器的稳定性一、外压容器的失效二、外压容器的临界压力三、影响临界压力的主要因素*第二节外压容器的稳定性校核一、公式法二、图解法第三节加强圈的结构与设置一、加强圈的作用和结构二、加强圈焊接的布置形式和要求三、加强圈的间距*第四节外压容器的封头一、凸形封头二、外压锥形封头与外压锥形壳体三、压力试验习题训练第五章高压容器第一节高压容器的总体结构与选材要求一、高压容器的总体结构及特点二、高压容器的选材要求第二节高压容器筒体的主要结构形式一、单层整体式二、多层组合式第三节高压容器的零部件一、高压容器的封头二、高压容器的筒体端部第四节高压容器的密封结构一、高压容器的密封原理及类型二、高压容器常用的密封结构习题训练第六章化工设备的主要零部件第一节法兰连接一、法兰连接的结构和密封原理二、法兰密封面及密封垫片三、法兰的标准第二节压力容器的开孔与补强结构一、开孔对压力容器的影响二、对容器开孔的限制三、补强方法及结构第三节容器其它的主要零部件一、接管和凸缘结构二、人孔、手孔结构三、支座结构及其它元件习题训练第七章换热设备第一节换热设备的应用及类型一、换热设备的应用及基本要求二、换热设备的类型第二节管壳式换热器的结构和类型一、管壳式换热器的类型及特点二、管壳式换热器的标准介绍第三节管壳式换热器的主要零部件结构及要求一、外壳结构二、换热管三、管板与换热管的连接结构四、管板与壳体的连接结构五、折流板及其它挡板六、膨胀节习题训练能力拓展第八章塔设备第一节塔设备的总体结构及类型一、塔设备在石油、化工生产中的作用二、石油、化工生产对塔设备的基本要求三、塔设备的总体结构和类型第二节板式塔一、板式塔的类型及特点二、板式塔的主要部件第三节填料塔一、填料塔的组成和工作原理二、填料塔的主要零部件习题训练第九章反应设备第一节反应设备的类型及特点一、反应设备的作用及基本要求二、反应设备的类型及特点三、搅拌反应器的总体结构第二节搅拌反应器罐体的结构一、罐体的主要结构二、传热装置三、工艺接管第三节搅拌反应器的搅拌装置一、搅拌器的作用和流型二、搅拌器的类型及选择三、搅拌器附件第四节搅拌反应器的传动装置一、传动装置的类型与要求二、搅拌轴第五节搅拌反应器的轴封装置一、填料密封二、机械密封三、填料密封与机械密封的比较习题训练能力拓展第十章压力容器的安全使用与监察管理第一节压力容器的安全附件一、超压泄放装置的作用及设置二、安全阀三、爆破片装置四、压力表五、液面计六、视镜第二节压力容器的安全使用一、压力容器的使用登记二、压力容器的定期检验第三节压力容器的监察管理一、实施监察管理的依据二、压力容器安全状况等级三、事故调查处理规定四、压力容器破坏形式及特征第四节化工设备的维护与检修一、压力容器的维护检查二、压力容器的检修计划和要求三、常见化工设备的维护与检修习题训练能力拓展参考文献本书主要介绍了化工设备的应用、要求、材料和典型壳体初步的受力分析等内容。
化工设计教学大纲

化工设计教学大纲一、课程概述本课程旨在培养学生能够掌握化工设计的基本理论和方法,具备进行化工过程设计的基本能力。
通过本课程的学习,学生将了解化工设计的基本原理、流程和方法,掌握化工设计中常用的计算方法和工具,培养实际问题解决的能力。
二、教学目标1.理论掌握:学生应掌握化工设计的基本理论,包括化工流程、化工装备、化工过程优化等方面的知识。
2.实践能力培养:学生应具备进行化工过程设计的基本能力,包括流程图绘制、装备选型和设计计算等方面的技能。
3.问题解决能力培养:学生应具备分析和解决实际化工设计问题的能力,包括结合理论知识进行问题分析、提出合理的解决方案等能力。
三、教学内容1.化工设计基础1.1化工流程概述1.2化工装备概述1.3化工过程优化概述2.化工流程设计2.1流程图绘制方法2.2化工流程模拟与优化方法2.3热力学计算方法2.4动力学计算方法3.化工装备设计3.1常用化工装备的分类和特点3.2化工装备选型方法3.3化工装备基本设计计算4.化工过程优化4.1化工过程优化的基本概念和原理4.2化工过程优化方法和工具4.3化工过程优化案例分析四、教学方法1.理论授课:教师通过讲授理论知识,介绍化工设计的基本原理和方法。
2.实践操作:学生通过进行实践操作,绘制流程图、进行装备选型和设计计算等,培养实际操作能力。
3.课堂讨论:通过案例分析和问题讨论,激发学生思考和研究的兴趣,培养问题解决能力。
4.实验实践:安排化工设计实验,让学生亲自进行实验操作和数据分析,提高实验实践能力。
五、评估方式1.平时表现:包括课堂表现、实践操作表现等。
2.期中考试:测试学生对化工设计基本理论和方法的掌握程度。
3.期末考试:综合考察学生对全部课程内容的理解和应用能力。
4.实验报告:评估学生在实验实践中的能力表现。
六、参考教材1.《化工设计基础》2.《化工流程模拟与优化》3.《化工装备设计与选型》4.《化工过程优化案例分析》七、教学资源1.实验室:提供化工设计实验所需的实验设备和材料。
化工设备机械基础教学大纲

《化工设备机械基础》教学大纲一、课程基本信息课程中文名称化工设备机械基础课程英文名称Fundamental Chemical Process Equipment 课程类别选修适用专业非机专业(生物工程、化学工程与工艺等各专业)开课学期第 5学期总学时30(4)总学分 2先修课程高等数学、理论力学、材料力学、化工原理并修课程/课程简介化工设备机械基础是高校非机械类专业的一门重要基础课程,主要讲授化工设备的材料选用、应力分析、强度设计、稳定性设计、零部件设计和典型设备的机械设计。
通过课程教学,使非机类学生熟悉和掌握中低压容器的常规设计方法,具备全面考虑、分析和解决工程中化工设备方面实际问题的能力。
刁玉玮,王立业主编. 《化工设备机械基础》. 大连 : 大连理工大学出版建议教材社 ,2013[1] 卓震 . 《化工容器及设备》.北京:化学工业出版社,2008[2] 化工设备设计全书编委员会. 《化工容器设计》.上海:上海科学技术出版社, 1987参考书[3]郑津洋 . 《过程设备设计》 . 北京:化学工业出版社, 2010[4]GB150-2011 《压力容器》 . 北京:学苑出版社, 2011[5]GB151-2014 《热交换器》 . 北京:学苑出版社, 2014二、课程目标1、掌握化工设备材料选择的基本内容和方法,具有合理选择设备材料的能力;2、掌握压力容器应力分析的基本理论知识,具有一定的压力容器应力安全与否的判断能力;3、掌握中低压容器的常规设计方法,具有根据容器的承压状况选择设计方法并开展设计的初步能力;4、了解和掌握典型化工设备的结构特点,具有一般化工设备机械设计的能力。
三、课程目标、教学目标与毕业要求对应关系毕业要求毕业要求 1:工程知识毕业要求指标点1-3 掌握工程制图、力学、工程热力学、电工电子、机械工程材料和机械设计等工程基础知识,具备应用基本理论分析问题的能力。
2-3 具备综合应用数学、自然科学和工程科学基本原理分析复杂工程问题,并获取有效结论对应课程目标教学目标课程目标1,2,目标1:掌握化工设备材料的3,4选用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
《化工设备与材料》课程教学大纲
一、课程的基本情况
课程中文名称:化工设备与材料
课程英文名称:Chemical Equipment and Material
课程代码: 2202047
课程类别:专业基础课
课程性质:必修课
课程学分:2.5
总学时:46 讲课学时:46 实验学时:0
授课对象:应用化工技术专业专科二年级学生
前导课程:大学物理机械制图机械设计基础
二、教学目的
《化工设备与材料》是应用化工技术类专业一门综合性的机械类技术基础课,包括工程力学、化工设备材料与焊接和化工容器设计三大部分。
其任务是使学生具备基本工程力学知识,了解化工设备的选材要求及常用材料的特性,了解和掌握化工设备的设计计算方法和过程及典型设备的结构设计与计算,强化化工类专业专科生对化工设备的机械知识和设计能力。
三、教学基本要求
第一章物体的受力分析及其平衡条件
1.1 力的概念和基本性质
1.2 力矩与力偶
1.3 物体的受力分析及受力图
1.4 平面力系的平衡方程
基本要求:了解力、力矩与力偶的概念。
掌握力的平移定理、常见典型约束性质与约束反力的确定、物体和简单物体系统受力图的画法、平面力系平衡的必要与充分条
件。
重点与难点:几种典型约束的约束反力;物体的受力分析及受力图的绘制
第二章直杆的拉伸和压缩
2.1直杆的拉伸和压缩
2.2拉伸和压缩时材料的机械性质
2.3拉伸和压缩的强度条件
基本要求:掌握以下内容:1. 轴向拉伸和压缩的概念;2. 轴向拉伸与压缩时直杆横截面上的内力和应力、许用应力、强度条件、应力集中的概念;3. 轴向拉伸或压缩时
的变形、拉伸和压缩时材料的力学性能。
重点与难点:轴向拉伸和压缩的受力特点和变形计算
第三章直梁的弯曲
3.1梁的弯曲实例与概念
3.2梁横截面上的内力 -- 剪力与弯矩
3.3弯矩方程与弯矩图
3.4梁弯曲时横截面上的正应力及其分布规律
3.5梁弯曲时的强度条件
3.6梁截面合理形状的选择
3.7梁的弯曲变形
基本要求:掌握以下内容:1.平面弯曲的概念、剪力和弯矩、剪力图和弯矩图、纯弯曲梁的正应力计算和强度计算、常用截面的惯性矩计算、梁的挠度和转角;2.积分
法和叠加法求梁的挠度和转角。
重点与难点:平面弯曲的内力及应力计算。
第四章组合变形和强度
4.1基本变形小结
4.2复杂应力状态
4.3强度理论
4.4弯曲和拉压的组合作用
4.5圆轴弯曲和扭转的组合作用
基本要求:理解应力状态的概念和三向应力状态下一点的最大剪应力,掌握二向应力状态分析和强度理论。
重点与难点:二向应力状态分析;强度理论
第五章化工设备材料及其选择
5.1 概述
5.2 材料的性能
5.3碳钢与铸铁
5.4 合金钢
5.5 有色金属材料
5.6 非金属材料
5.7化工设备的腐蚀及防腐措施
5.8化工设备材料的选择
基本要求:了解金属材料的力学性能、物理性能、化学性能和加工工艺性能、化工设备的腐蚀类型及防腐措施。
掌握碳钢、合金钢、铸铁等金属材料的性能、分类及编号,
一般了解有色金属与非金属材料的性能及应用,掌握给化工设备选择合适的材
料的经常知识。
重点与难点:材料的机械性能;金属材料的分类及牌号
第六章焊接
6.1电弧焊
6.2焊接接头和坡口形式
6.3焊接材料
6.4焊接缺陷与焊接质量检验
基本要求:了解电弧焊的基本概念、各种电弧焊的原理和特点;了解电焊条的组成、类型及用途;了解焊接质量检验的各种方法。
掌握焊接接头基本概念、基本型式、工
作性能;掌握各种焊接缺陷产生的原因。
重点与难点:各种焊接缺陷产生的原因
第七章容器设计基础
7.1概论
7.2 内压薄壁容器设计
7.3外压圆筒设计
7.4封头的设计
基本要求:掌握以下内容:1.容器的结构和分类;2.容器机械设计的基本要求;3.容器的标
准化设计;4.回转壳体的几何特性;5.回转壳体薄膜应力的计算及其适用条件;
6.典型回转壳体(圆筒、球壳、椭圆壳、锥壳等)薄膜应力的求取;
7.内压圆
筒边缘应力的概念、特点以及对它的处理。
8.薄壁圆筒形容器和球壳的设计;
9.设计参数的确定;10.容器的压力试验及校核;11.凸形封头设计;12.锥形封
头设计;13.平板封头设计;14.封头的结构特性及选择。
15.外压容器的失效形
式和分类;16.临界压力的概念,长圆筒、短圆筒的临界压力Pcr和临界长度Lcr
的计算以及影响临界压力的因素;17.外压圆筒设计的图算法;18.外压球壳与
凸形封头(碟形封头、椭圆形封头)设计的图算法。
重点与难点:容器的结构与分类;典型回转壳体的应力分析;薄壁圆筒形容器和球壳的设计;
外压圆筒与椭圆形封头设计的图算法
第八章容器零部件设计
8.1 法兰联接
8.2 容器支座
8.3容器的开孔与附件
基本要求:掌握以下内容: 1.法兰连接的组成、密封原理,法兰的结构与分类,影响法兰密封的因素,法兰标准以及选用法兰标准的主要参数;2.支座的分类和结构;
3.容器开孔补强的设计原则、补强结构的形式、适用的开孔范围和不另行补强
的最大开孔直径;4.容器附件。
重点与难点:影响法兰密封的因素;容器的开孔补强
第九章塔设备强度设计计算
9.1塔体的强度计算
9.2裙座的强度计算
基本要求:了解塔所承受载荷的特点。
掌握以下内容: 1. 塔体和裙座承受的各项载荷计算及强度校核步骤;2.塔体壁厚的校核方法。
重点与难点:塔体和裙座承受的各项载荷计算及强度校核步骤
第十章容器设计举例
基本要求:掌握以下内容: 1.容器设计的整体步骤;2. 容器各部件的选型、计算
重点与难点:容器各部件的选型、计算
四、课程内容与学时分配
课程内容与学时分配表
内容
学时
1 第一章物体的受力分析及其平衡条件2
2 第二章直杆的拉伸和压缩4
3 第三章直梁的弯曲6
4 第四章组合变形和强度4
5 第五章化工设备材料及其选择6
6 第六章焊接 4
7 第七章容器设计基础10
8 第八章容器零部件设计4
9 第九章塔设备强度设计计算2
10第十章容器设计举例2
11机动 2
总学时46
教材:陈国桓主编,《化工机械基础》(第二版),化学工业出版社,2006年;
参考书:[1] 刁玉玮等编,《化工设备机械基础》(第六版),大连理工大学出版社,2006年;
[2] 赵军等编,《化工设备机械基础》,化学工业出版社,2000年;
[3] 潘永亮主编,《化工设备机械设计基础》,科学出版社,1999年;
六、教学方式和考核方式
1、教学方式:以课堂讲授为主,辅以课后作业
2、考核方式:闭卷考试
大纲制订人:欧阳曙光
大纲审定人:王世杰
制订日期:2008.2.28。
