地质素描中怎样运用线条 教学PPT课件
22
三种基调
地质素描中怎样运用线条
五、线条运用中常出现的问题
2、明暗面的表现方法 两种方法： 线条画法：受光面不加线条，过渡区用稀疏、细小线
条、背光面用粗而密的线条。 涂影画法：背光灰白和深色基调范围内涂上浓淡不同
的色块，以表现明暗变化。
23
24
作业
25 25
26
27
28
29
30
7
点线
8
折 线
曲 线
9
丁 形 线
小 片 全 涂
10
平行直线
图— 1
图— 2
“线条随面走， 面变线也变”， 就能较好地反 映景物形态的 变化。图-1运 用了较多的线 条，图-2的线 条较少，却具 有同样的效果。 具体运用中一 定要注意线条 的分配，避免 单调和呆板。
12
地质素描中怎样运用线条
三、不同线条所起的作用
描绘同一景物，可以运用不同的线条，而效果是不一样 的。是以三种不同线条和技法描绘花岗岩风化的块石。
不同线条的比较
13
三、不同线条所起的作用
白描法，只需要画轮廓线及主要的块面分割线，线条简单明 晰，但主体感较差，由于它的线条不多，画起来快速简便， 适于野外记录地质的总体轮廓。
14
块面分割线
3
阴影线条及成图
4
阴影线条及成图
3、阴影线条 是用于反映
景物明暗差别的 线条，以增强素 描的立体感效果， 也可以帮助表现 景象背光部分表 面的起伏变化， 但一般描绘远景 时应尽量少用或 不用。
5
二、线条的运用
根据前面述说“五大面”，地质素描时，运用线条，
可根据选用水平线、直立线、斜线、弧形线和曲线五种。
三种基调
地质素描中怎样运用线条
五、线条运用中常出现的问题
2、明暗面的表现方法 两种方法： 线条画法：受光面不加线条，过渡区用稀疏、细小线
条、背光面用粗而密的线条。 涂影画法：背光灰白和深色基调范围内涂上浓淡不同
的色块，以表现明暗变化。
23
24
作业
25 25
26
27
28
29
30
7
点线
8
折 线
曲 线
9
丁 形 线
小 片 全 涂
10
平行直线
图— 1
图— 2
“线条随面走， 面变线也变”， 就能较好地反 映景物形态的 变化。图-1运 用了较多的线 条，图-2的线 条较少，却具 有同样的效果。 具体运用中一 定要注意线条 的分配，避免 单调和呆板。
12
地质素描中怎样运用线条
三、不同线条所起的作用
描绘同一景物，可以运用不同的线条，而效果是不一样 的。是以三种不同线条和技法描绘花岗岩风化的块石。
不同线条的比较
13
三、不同线条所起的作用
白描法，只需要画轮廓线及主要的块面分割线，线条简单明 晰，但主体感较差，由于它的线条不多，画起来快速简便， 适于野外记录地质的总体轮廓。
14
块面分割线
3
阴影线条及成图
4
阴影线条及成图
3、阴影线条 是用于反映
景物明暗差别的 线条，以增强素 描的立体感效果， 也可以帮助表现 景象背光部分表 面的起伏变化， 但一般描绘远景 时应尽量少用或 不用。
5
二、线条的运用
根据前面述说“五大面”，地质素描时，运用线条，
可根据选用水平线、直立线、斜线、弧形线和曲线五种。
地质素描3
键部位，按透视法则表达之。故轮廓线所表达出来的景物形 象，有如一幅速写图。 • 二是阴影线，使景物符合"立体感"的形象，必须运用阴影线， 阴影线的关键在于表达光线在景物上的明暗差异。
• 运用阴影线时也需注意以下几个要点：
•
①方向性。阴影线的起伏必须保持与景物表面的起伏一致，掌握"
线条随面走，面变线亦变"的原则。
•
②疏密性。线条的疏密是表示光线明暗的办法之一，明处用线要疏，
暗处用线要密，最暗时甚至涂黑，尽量符合阳光照射于景物上的实际情
况。
•
③灵活性。在注意景物科学性的基础上，要考虑到美化图面，如何
合宜地运用阴影线颇有讲究。也就是说，阴影线的长短、疏密、曲直、
断续等技法的运用要灵活掌握，以美化和令人悦目为标准。
曲线—表现 光滑圆润的 轮廓和质感
折线－刚直 挺拔、明确 有力
点描－利用点的疏密变化表现质感
用不同的线条描画不同地貌形态
利用点描、直线、弧线、折线分别表示沙地、古长城遗址、页岩低山、 变质岩高山，使不同物象具有不同质感
山岳和断层三角面的几何形态
用不同方向和不同交角的线条 表示立体
用线条的疏密、粗细增加立体 感
线条和质感
• 线条大多数情况下，并非 物象本身所固有，而是抽 象出来的，如物象的形状、 结构、明暗、质地、以及 环境位置等特点中提炼而 来。如物象边线（轮廓 线）、起伏转折线、各个 局部的衔接线、明暗交接 线等等。
砂岩用点描表现
• 素描的线条基本上分为两大类： • 一是轮廓线，用于勾勒景物的基本轮廓，必须抓住景物的关
顶面
亮调
正面
暗调
高光
亮调
侧面
灰调
• 运用阴影线时也需注意以下几个要点：
•
①方向性。阴影线的起伏必须保持与景物表面的起伏一致，掌握"
线条随面走，面变线亦变"的原则。
•
②疏密性。线条的疏密是表示光线明暗的办法之一，明处用线要疏，
暗处用线要密，最暗时甚至涂黑，尽量符合阳光照射于景物上的实际情
况。
•
③灵活性。在注意景物科学性的基础上，要考虑到美化图面，如何
合宜地运用阴影线颇有讲究。也就是说，阴影线的长短、疏密、曲直、
断续等技法的运用要灵活掌握，以美化和令人悦目为标准。
曲线—表现 光滑圆润的 轮廓和质感
折线－刚直 挺拔、明确 有力
点描－利用点的疏密变化表现质感
用不同的线条描画不同地貌形态
利用点描、直线、弧线、折线分别表示沙地、古长城遗址、页岩低山、 变质岩高山，使不同物象具有不同质感
山岳和断层三角面的几何形态
用不同方向和不同交角的线条 表示立体
用线条的疏密、粗细增加立体 感
线条和质感
• 线条大多数情况下，并非 物象本身所固有，而是抽 象出来的，如物象的形状、 结构、明暗、质地、以及 环境位置等特点中提炼而 来。如物象边线（轮廓 线）、起伏转折线、各个 局部的衔接线、明暗交接 线等等。
砂岩用点描表现
• 素描的线条基本上分为两大类： • 一是轮廓线，用于勾勒景物的基本轮廓，必须抓住景物的关
顶面
亮调
正面
暗调
高光
亮调
侧面
灰调
野外地质填图培训ppt课件
8
• D3716
• 点性：断层点(D2g/S1x) • 点位：陈家山北东300米的垭口处
• （X:544321；Y:3558976 或E104°45′37″；N33°12′43″）
• 此处的地貌上为一垭口。
•
北西盘：为泥盆系中统观雾山组（D2g），其岩性为灰白色中－厚层细晶白云岩及白云质灰岩，重
结晶作用强烈。此处岩石破碎强烈，方解石脉发育，脉宽一般1－3cm。脉体的产状多为：187∠51、
• 岩层产状132∠42。
• 点为南东为灌口组三段（K2g3），岩性为紫红色中-薄层泥岩与灰绿色薄层钙质泥岩不 等厚互层，二者之比约为2：1，岩层产状较陡95∠47，紫红色泥岩中见少量钙质结核， 结核大小3-5cm。泥岩中含有大量介形虫化石。泥岩中水平层理发育，主要为浅湖相 沉积。地表植被多阔叶林、灌木等。
• 灌口组二段（K2g2）与灌口组三段（K2g3）为整合接触，两者地层产状一致，连续沉 积，无沉积间断，未见风化壳。
• 照片： D3715zp(灌口组三段钙质泥岩)
• 点间描述:
• 1:0+272.2米,方位115度:沿途露头较好，为灌口组三段（K2g3）灰绿色薄层钙质泥岩
分布；2: 272.2+456米,方位135度:沿途为灌口组三段（K2g3）紫红色中-薄层泥岩夹
• （X:544321；Y:3558976 或E104°45′37″；N33°12′43″）
• 此处露头出露较好。 • 此点附近的岩石可见为灰白色的酸性侵入岩体，中粒花岗结构，
块状构造，粒度多在3－5mm之间。岩石中石英含量25－26％， 斜长石35－38％，碱性长石26－27％，黑云母8－10％，极少量 的角闪石；其中以斜长石自形程度较好，自形－半自形板状，风 化面偶见环带结构，石英、碱性长石多呈他形。黑云母部分蚀变 为绿泥石。根据矿物组成及含量可定名为灰白色二长花岗岩。在 此套岩石中常见有微细粒闪长质暗色包体杂乱分布，直径1－ 7cm，浑圆－不规则状，略大的包体与花岗岩之界线多较清楚， 暗色包体含量1－2％。包体中的矿物成分主要为角闪石和斜长石， 细粒结构，块状构造。 • 点间描述（R）： • 1:0+ 1084.70米；方位198.55度:断续出露基岩为中粒二长花岗岩 （ηγ ），浅灰色、灰白色，中粒结构，矿物粒径多3－5mm，块 状构造；矿物组成主要为石英、斜长石、碱性长石，少量黑云母 和角闪石；含少量细粒暗色包体。
• D3716
• 点性：断层点(D2g/S1x) • 点位：陈家山北东300米的垭口处
• （X:544321；Y:3558976 或E104°45′37″；N33°12′43″）
• 此处的地貌上为一垭口。
•
北西盘：为泥盆系中统观雾山组（D2g），其岩性为灰白色中－厚层细晶白云岩及白云质灰岩，重
结晶作用强烈。此处岩石破碎强烈，方解石脉发育，脉宽一般1－3cm。脉体的产状多为：187∠51、
• 岩层产状132∠42。
• 点为南东为灌口组三段（K2g3），岩性为紫红色中-薄层泥岩与灰绿色薄层钙质泥岩不 等厚互层，二者之比约为2：1，岩层产状较陡95∠47，紫红色泥岩中见少量钙质结核， 结核大小3-5cm。泥岩中含有大量介形虫化石。泥岩中水平层理发育，主要为浅湖相 沉积。地表植被多阔叶林、灌木等。
• 灌口组二段（K2g2）与灌口组三段（K2g3）为整合接触，两者地层产状一致，连续沉 积，无沉积间断，未见风化壳。
• 照片： D3715zp(灌口组三段钙质泥岩)
• 点间描述:
• 1:0+272.2米,方位115度:沿途露头较好，为灌口组三段（K2g3）灰绿色薄层钙质泥岩
分布；2: 272.2+456米,方位135度:沿途为灌口组三段（K2g3）紫红色中-薄层泥岩夹
• （X:544321；Y:3558976 或E104°45′37″；N33°12′43″）
• 此处露头出露较好。 • 此点附近的岩石可见为灰白色的酸性侵入岩体，中粒花岗结构，
块状构造，粒度多在3－5mm之间。岩石中石英含量25－26％， 斜长石35－38％，碱性长石26－27％，黑云母8－10％，极少量 的角闪石；其中以斜长石自形程度较好，自形－半自形板状，风 化面偶见环带结构，石英、碱性长石多呈他形。黑云母部分蚀变 为绿泥石。根据矿物组成及含量可定名为灰白色二长花岗岩。在 此套岩石中常见有微细粒闪长质暗色包体杂乱分布，直径1－ 7cm，浑圆－不规则状，略大的包体与花岗岩之界线多较清楚， 暗色包体含量1－2％。包体中的矿物成分主要为角闪石和斜长石， 细粒结构，块状构造。 • 点间描述（R）： • 1:0+ 1084.70米；方位198.55度:断续出露基岩为中粒二长花岗岩 （ηγ ），浅灰色、灰白色，中粒结构，矿物粒径多3－5mm，块 状构造；矿物组成主要为石英、斜长石、碱性长石，少量黑云母 和角闪石；含少量细粒暗色包体。
地质素描4
矿物糙面、清洁度、蚀变强弱等宜用点描表示
突起描画时，低突起矿物如石英、长石等轮廓线要细，甚至 点描或不连续线条，中突起矿物如磷灰石、电气石、黑云母 等轮廓线宜稍粗，高突起矿物如榍石、锆石用粗宽的黑线表 示，极高突起的矿物应在颗粒内分别加上稀疏或密集的、细 的或粗的麻点表示。
矿物解理、裂纹宜用线条表示，黑云母解理常用较粗的实线， 白云母的解理用较细的虚线
褶皱素描
（2）断层素描：
①素描断层现象之前，也应先找出它的“标志层”。 以此追索断层的上下盘及其错动关系，确定断层的 形态特征及其名称。
②将断层面（线）画在图框的适当位置内，勾勒时宜 注意断层面的产状，特别是倾角的大小、断距的大 小及其比例关系，必须尽量符合实际。然后画出" 标志层"的上下盘位置，这样，这个断层的性质及 其格局就基本上控制住了
坡面线：表示坡面特征和坡面起伏的线，有直立、水平、倾斜、弧状等多方面的情况。
花岗岩露头的层状剥离
石灰岩溶蚀 仍要注意层理及各层的关系
（三）、标本素描 岩石、矿石、矿物、化石等标本
首先定向放置，适当布景，如深色标本衬上白纸作背景 目测：确定轮廓和比例，用分规或直尺度量
描绘大体轮廓和主要地质界线
女神蚬
达尔文介属
描绘细部轮廓和次要地质界线
描绘明暗质感、突出地质特征
二、素描实例
（一）、露头素描 1、地层素描 地层素描多用于剖面图的测制方面，是实测
剖面图和信手剖面图的重要补充手段，通常 作为近景插图之用。 包括岩性、岩层层面、层理、地层接触关系、 地层的含矿性等方面
③如果断层的规模较大，在断层带附近出现拖 曳褶皱、断层角砾岩、发育大量岩脉之类， 则可以进行选择性的取舍，作删除或夸张的 画法，不必拘泥于如数素描，能说明问题就 行了。
突起描画时，低突起矿物如石英、长石等轮廓线要细，甚至 点描或不连续线条，中突起矿物如磷灰石、电气石、黑云母 等轮廓线宜稍粗，高突起矿物如榍石、锆石用粗宽的黑线表 示，极高突起的矿物应在颗粒内分别加上稀疏或密集的、细 的或粗的麻点表示。
矿物解理、裂纹宜用线条表示，黑云母解理常用较粗的实线， 白云母的解理用较细的虚线
褶皱素描
（2）断层素描：
①素描断层现象之前，也应先找出它的“标志层”。 以此追索断层的上下盘及其错动关系，确定断层的 形态特征及其名称。
②将断层面（线）画在图框的适当位置内，勾勒时宜 注意断层面的产状，特别是倾角的大小、断距的大 小及其比例关系，必须尽量符合实际。然后画出" 标志层"的上下盘位置，这样，这个断层的性质及 其格局就基本上控制住了
坡面线：表示坡面特征和坡面起伏的线，有直立、水平、倾斜、弧状等多方面的情况。
花岗岩露头的层状剥离
石灰岩溶蚀 仍要注意层理及各层的关系
（三）、标本素描 岩石、矿石、矿物、化石等标本
首先定向放置，适当布景，如深色标本衬上白纸作背景 目测：确定轮廓和比例，用分规或直尺度量
描绘大体轮廓和主要地质界线
女神蚬
达尔文介属
描绘细部轮廓和次要地质界线
描绘明暗质感、突出地质特征
二、素描实例
（一）、露头素描 1、地层素描 地层素描多用于剖面图的测制方面，是实测
剖面图和信手剖面图的重要补充手段，通常 作为近景插图之用。 包括岩性、岩层层面、层理、地层接触关系、 地层的含矿性等方面
③如果断层的规模较大，在断层带附近出现拖 曳褶皱、断层角砾岩、发育大量岩脉之类， 则可以进行选择性的取舍，作删除或夸张的 画法，不必拘泥于如数素描，能说明问题就 行了。
地质素描2
水平岩层的透视 右为岩层露头的素描图，左为该露头的透视分析图。 沟谷两侧为不同方向的崖壁，岩层产状都水平。 A-崖壁平行画面，层理为平行画面的水平线，不消失，为原线 B-崖壁垂直于画面，层理为垂直画面的水平线，为平行透视，为变 线，消失于心点 C、D-崖壁以不同的方向和角度与画面斜交，系成角透视，消失于 各个余点
野外的不消失现象
直立原线 直立峭壁垂直基 面、平行画面， 在透视图上不消 失，保持原状 （长江三峡）
野外的不消失现象
水平岩层（四川资阳）
野外的不消失现象
倾斜岩层的倾斜原线（黄河西固）
2、消失、变线、消失点
• 凡与画面不平行的一组直线，在画面上 愈远愈见靠拢，最后消失于一点，这种 现象是消失，这种线段叫变线。
中于一点。
2、透视学的术语:
• 视点(E)：画者眼睛所在的位置 • 物象(A)：被描画的物象 • 画面(K)：透视图所在的透明图片 • 视线(E1,E2,……)：视点与物象各点
间的连线
• 视锥(E-L’M’N’O’)：以视点为锥顶 的视线所形成的一个圆锥
• 视域(LMNO)：视点一定时的最大可 见范围
• 地平线、视平线与视点关系： • 画者平视时，地平线与视平线重合； • 画者仰视或俯视时两者分离 • 视点的高度决定地平线的高度，视点多高，地平线多高
高视点，视域开阔，地质地貌现 象都在地平线下方；视域内，地 面部分往往大于天空部分，地物 前后关系明显。
图2－5
•2ห้องสมุดไป่ตู้视线、视角、视锥、视域
视角在60°以内时，物象清晰而不变形，所以60°为人眼 的最大正常视角。 视角与物象的大致关系： 视角为28 °-37 °时，视域内物象观察得最清楚， 视角为28 时°，画者与物象的距离为物象直径的2倍； 视角为37 °时°，画者与物象的距离为物象直径的1.5倍； 视角为53 °时°，画者与物象的距离为物象直径的1倍；
地质工作基础-绘制野外地质素描图

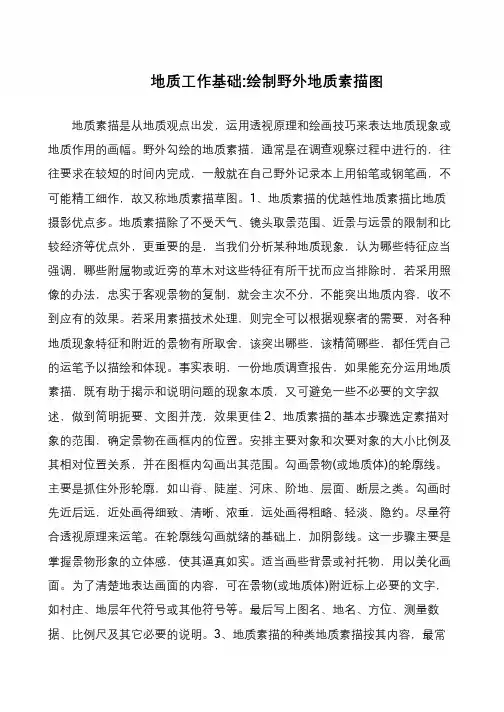

书山有路勤为径，学海无涯苦作舟地质工作基础:绘制野外地质素描图地质素描是从地质观点出发，运用透视原理和绘画技巧来表达地质现象或地质作用的画幅。

野外勾绘的地质素描，通常是在调查观察过程中进行的，往往要求在较短的时间内完成，一般就在自己野外记录本上用铅笔或钢笔画，不可能精工细作，故又称地质素描草图。
1、地质素描的优越性地质素描比地质摄影优点多。
地质素描除了不受天气、镜头取景范围、近景与远景的限制和比较经济等优点外，更重要的是，当我们分析某种地质现象，认为哪些特征应当强调，哪些附属物或近旁的草木对这些特征有所干扰而应当排除时，若采用照像的办法，忠实于客观景物的复制，就会主次不分，不能突出地质内容，收不到应有的效果。
若采用素描技术处理，则完全可以根据观察者的需要，对各种地质现象特征和附近的景物有所取舍，该突出哪些，该精简哪些，都任凭自己的运笔予以描绘和体现。
事实表明，一份地质调查报告，如果能充分运用地质素描，既有助于揭示和说明问题的现象本质，又可避免一些不必要的文字叙述，做到简明扼要、文图并茂，效果更佳2、地质素描的基本步骤选定素描对象的范围，确定景物在画框内的位置。
安排主要对象和次要对象的大小比例及其相对位置关系，并在图框内勾画出其范围。
勾画景物(或地质体)的轮廓线。
主要是抓住外形轮廓，如山脊、陡崖、河床、阶地、层面、断层之类。
勾画时先近后远，近处画得细致、清晰、浓重，远处画得粗略、轻淡、隐约。
尽量符合透视原理来运笔。
在轮廓线勾画就绪的基础上，加阴影线。
这一步骤主要是掌握景物形象的立体感，使其逼真如实。
适当画些背景或衬托物，用以美化画面。
为了清楚地表达画面的内容，可在景物(或地质体)附近标上必要的文字，如村庄、地层年代符号或其他符号等。
最后写上图名、地名、方位、测量数据、比例尺及其它必要的说明。
3、地质素描的种类地质素描按其内容，最常。
