轨道交通工程盾构施工场地布置方案

4 渣土池验算.......................................................................................................... 16 4.1 概述................................................................................................................. 16 4.2 渣土池验算................................................................................................... 17
请认真阅读后确定是否下载
有砖块、砼块等建筑垃圾或生活垃圾，大部分稍压实～欠压实，稍湿～湿。本层标贯击数 6～11 击，平均击数 7 击。本层分布较广泛，所有钻孔均有揭露，厚度 0.35～5.40m，平均厚度 2.74m。
<3-1>粉细砂层呈灰白色、浅灰色、灰黄色等，组成物主要为细砂，含粘粒，级配较差，饱和，呈梢密～中密状，局部松散状。标贯实测击数为 10～20 击，平均击数 16 击。本层零星分布，7 个钻孔有揭露，层厚 0.60～4.60m，平均厚度 2.24m。 <3-2>中粗砂层更多资料可进入网页呈灰白色、浅灰色、灰黄色等，组成物主要为中砂、粗砂，含粘粒，级配较差，饱和，呈稍密～中密状。标贯实测击数为 13～28 击，平均击数 20 击。本层零星分布， 7 个钻孔有揭露，层厚 1.90～6.90m，平均厚度 3.20m。 <4-1>冲积～洪积土层（Q4al+pl）：呈褐黄色、深灰色、灰黄色、褐红色、灰白色等，主要由粉质粘土、粘土组成，含少量砂粒，局部为稍密状粉土，主要呈可塑～硬塑状。标贯实测击数 5～34 击，平均击数为 13 击。本层分布较广泛，11 个钻孔有揭露，层厚 0.70～14.80m，平均层厚 4.82m。更多资料可进入网页 <4-2>河湖相沉积土层（Q4al）：呈深灰色、灰黑色，主要为淤泥及淤泥质土组成，组成物主要为粘粒，含有机质、朽木，饱和，流塑状，局部夹薄层细砂。标贯实测击数均为 2 击。本层零星分布， 7 个钻孔有揭露，层厚 0.90～3.10m，平均层厚 1.97m。 <4-3>坡积土层（Q3dl）：呈褐黄色、灰黄色、褐红色等，主要由粉质粘土、粘土组成，含少量砂粒，局部为稍密状粉土，主要呈可塑～硬塑状。标贯实测击数 5～24 击，平均击数为 11 击。本层分布较广泛，18 个钻孔有揭露，层厚 0.60～17.10m，平均层厚 6.74m。 <5H-1>可塑状花岗岩残积土层（Qel）：本层有 6 个钻孔有揭露，主要由砂质粘性土组成，含风化残留石英颗粒，呈可塑状。标贯实测击数 6～15 击，平均 11 击，层厚 2.40～12.00m，平均厚度 5.22m。 <5H-2>硬塑～坚硬状花岗岩残积土层（Qel）：本层有 26 个钻孔有揭露，组成物主要为砂质粘性土，局部为砾质粘性土及粘性土，呈硬塑～坚硬状。本层实测标贯击数 14～52 击，平均击数 31 击，层厚 0.80～17.70m，

盾构土方工程方案

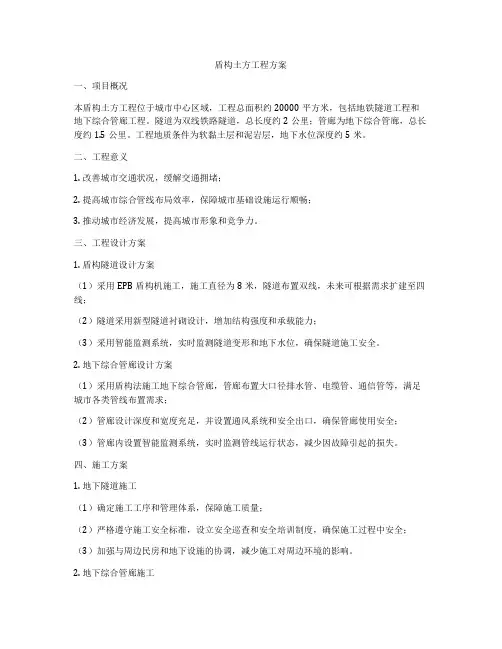

盾构土方工程方案一、项目概况本盾构土方工程位于城市中心区域，工程总面积约20000平方米，包括地铁隧道工程和地下综合管廊工程。

隧道为双线铁路隧道，总长度约2公里；管廊为地下综合管廊，总长度约1.5公里。

工程地质条件为软黏土层和泥岩层，地下水位深度约5米。

二、工程意义1. 改善城市交通状况，缓解交通拥堵；2. 提高城市综合管线布局效率，保障城市基础设施运行顺畅；3. 推动城市经济发展，提高城市形象和竞争力。

三、工程设计方案1. 盾构隧道设计方案（1）采用EPB盾构机施工，施工直径为8米，隧道布置双线，未来可根据需求扩建至四线；（2）隧道采用新型隧道衬砌设计，增加结构强度和承载能力；（3）采用智能监测系统，实时监测隧道变形和地下水位，确保隧道施工安全。

2. 地下综合管廊设计方案（1）采用盾构法施工地下综合管廊，管廊布置大口径排水管、电缆管、通信管等，满足城市各类管线布置需求；（2）管廊设计深度和宽度充足，并设置通风系统和安全出口，确保管廊使用安全；（3）管廊内设置智能监测系统，实时监测管线运行状态，减少因故障引起的损失。

四、施工方案1. 地下隧道施工（1）确定施工工序和管理体系，保障施工质量；（2）严格遵守施工安全标准，设立安全巡查和安全培训制度，确保施工过程中安全；（3）加强与周边民房和地下设施的协调，减少施工对周边环境的影响。

2. 地下综合管廊施工（1）采用盾构机施工，减少地面开挖和对周边居民的影响；（2）严格控制施工过程中的噪音和扬尘，保护周边环境和居民的生活质量；（3）遵守相关法规和规定，保障施工过程中所需土方的清理和处理。

五、环保与安全措施1. 施工过程中严格遵守环境保护法规和标准，通过减少土方堆放和管道破坏等措施，减少施工对环境的破坏；2. 设立专门的环保督查小组，对施工现场进行定期检查和整改；3. 加强施工现场安全管理，规范化施工操作流程，确保工人的安全。

六、质量管理1. 确保施工质量和工程进度，设立专门的质量管理小组，对每个施工环节进行监督和检查；2. 采用先进的施工技术和设备，提高工程施工效率和质量；3. 保障土方开挖和处理的质量和效率，减少土方带来的环境影响。

盾构施工场地布置方案

目录1工程概况 (1)2施工场地现状 (1)3盾构施工场地布置计划 (2)3.1 场地整体硬化 (2)3.2 新设工地大门布置 (2)3.3 地面办公室和生活区布置 (3)3.4 拌浆系统布置 (3)3.5 机加工场地和仓库布置 (3)3.6 集土坑布置 (3)3.7 45T行车布置 (3)3.8 管片堆场 (4)3.9 充电间布置 (4)3.10 推进所需材料堆放区布置 (4)3.11 水电布置 (4)4主要工程量统计 (4)南京地铁四号线土建工程D4-T A11标汇通路站～灵山站区间盾构施工场地布置方案1 工程概况南京地铁四号线土建工程D4-TA11标盾构区间（汇通路站—灵山站）左、右线起止里程为均为DK33+352.900—DK34+239.500，左线全长885.444m（含1.156m的短链），右线全长886.6m。

根据线路、给排水和防灾疏散要求，在左线DK33+801.156（右线DK33+800.000）处设联络通道兼泵站。

南京地铁四号线土建工程D4-TA11标汇通路站～灵山站区间位于栖霞区仙林汇通路至江宁区麒麟灵山根村，线路出汇通路站后沿规划麒麟路东行到达灵山站。

根据工程特点，区间隧道采用2台复合式土压平衡盾构机进行掘进施工，盾构切削直径6340mm，管片外径6200mm，管片厚度350mm，管片长度1200mm，每环管片由六块管片组成，采取错缝拼装的形式进行拼装。

区间线路走向基本呈东西走向，区间左、右线各包含半径为1500m的一段曲线，左右线间距为13.5～16m。

根据施工进度，本标段区间隧道施工筹划如下：图1.1-1 区间隧道施工筹划示意图2施工场地现状根据施工筹划，将汇通路站作为盾构始发站，先施工车站东端始发井，车站结构长度满足盾构始发要求（底板浇筑115m）时即可进行盾构始发。

目前车站结构正在施工中，计划2013年11月29日完成东端头始发井施工，目前端头井东侧为未硬化场地，须提前进行盾构下井前的相关井下准备工作。

土压盾构场地布置图

膨润土
渣土坑
砂料场 10m*6m
后配套材料堆放区管片堆放区
水
3
砂
灰
3
5）临时水电系统考虑盾构施工循环用水，需布置循环用水场地，保证盾构冷却水需要。（20m*8m）盾构用电为高压电，需在场地预留箱变场地（13m*4m）
6）其他盾构后配套用刀具、管片螺栓及后配套维修材料设置盾构用库房、集装箱。场地考虑管片车、渣土车、钩机工作半径尺寸。
流亭机场场地布置
1、盾构施工一般场地布置
盾构施工场地布置是盾构施工组织的关键，应统筹考虑，协调合理。盾构施工场地布置主要包括：垂直运输系统、弃土坑、管片堆场及其后配套材料堆
放区、拌浆系统、临时水电系统、冷却系统等。
45吨龙门吊
管片堆放场
材料堆放场
盾
构
施
搅拌站
充电间
工一
配套龙门吊渣土坑
般
始发井
80m
2）渣土坑每个渣土坑考虑施工高峰和土方外运故障灯问题，需要设置容纳至少40环的土方（每条线每天10环）。土方量总计约：55m3*40=2200m3（松散系数暂取1.5）渣土坑尺寸：20m*20m*5m。（并做成钢筋混凝土结构）
渣土坑
3）管片及后配套材料堆放区管片保证每天单线20环的管片供应，并留存单班所需的管片。管片最大投影面积为 3.5m*1.2m（标准环），管片堆放周边间距1.2m。在不备存的情况下，至少需要40环的场地（4m*68m），布置于龙门吊范围内。后配套材料包含：轨道、轨枕、油脂泡沫、走台板、灯架、循环水管等，一律布置于龙门吊轨道范围内。
渣土坑
后配套材料堆放区管片堆放区
4）搅拌站（制浆系统）考虑两条线施工的需要，设置搅拌站需要满足两条线的浆液需求。一般情况下，采用 1.5m3的搅拌站即可满足两条线的施工要求。搅拌站需要配套存砂场，以备制作砂浆。搅拌站整体占地尺寸约24m*8m。考虑盾构掘进施工添加膨润土，设置一处膨润土制备系统（占地20m*

盾构施工场地布置方案54598(建筑类别)

盾构施工场地布置方案一、工程简介锦万区间盾构自锦泰广场站东端盾构井组装下井，自西向东掘进至万家丽广场西端盾构井吊出，区间左线长803.567m，右线长806.042m，计划工期2.5个月。

二、场地布置总体方案根据盾构掘进施工需要，施工场地主要需布置的设施为：（1）建时房屋一栋（含材料库、配件库、调度室等）（2）材料堆放场地（3）轨排加工场地（4）管片堆放场地（5）15t门吊（含相应吊车行走轨地梁）（6）碴坑（7）45t门吊（含相应吊车行走轨地梁）（8）搅拌站一套（含砂石料堆场、水泥及粉煤灰罐等）（9）变电房场地总体布置见附图1，其中门卫及洗车槽续用车站施工已有设施。

三、各项主要施工设施布置方式根据盾构施工场地内各设施施工保用情况及功能需要，现将主要设施布置方式确定如下：（一）管片堆放场地根据盾构掘进进度要求，双线隧道最高日进度以40m计，需用管片27环，现管片堆方场地规划面积可存放管片数量为32环，满足施工要求。

（二）15t门吊（含相应吊车行走轨地梁）15t门吊主要用于吊放管片及其它小型机具（材料），沿车站纵轴线布置，轨长51.5m，行走区覆盖盾构井、管片堆放场地及轨排加工场地。

15t门吊行走轨梁根据门吊布置位置采用砼地梁。

（1）荷载计算：根据门吊设计图纸，门吊固定件自重44t ，小车及荷载等活载计重25t ，按活载移至端头的最不利情况考虑（见图3-1）：图3-1 15t 门吊荷载结构示意图吊车件移至端头时，对轻载产生的重载荷为[（44*11.8）-（25*5.5）]/23.6=16.2t ，固单侧重轨载荷载为44+25-16.2=52.8t 。

单侧结构自重由两个负载轮承重，以活载中线进行力矩平衡，重载轮持荷32.82t ，轻载轮持荷19.98t 。
