NE555双键触摸电子开关电路图

NE555双键触摸电子开关电路图

NE555 双键触摸电子开关电路图NE555 双键触摸电子开关电路图元件:R1,R2=3.3M 1/4W 5% D1=1N4148 二极管RL1=12V 继电器R3=10K 1/4W 5% 电阻D2= 发光二极管R4=1K 1/4W 5% Q1=BC547 三极管C1=10nF 63V MKT 5% 电容IC1=555 集成电路分立元件的五路跑马灯控制电路NE555和CD4017组成的流水灯控制电路双键触摸式照明灯本电路图使用两个触摸电极片,分别代替在实际生活中的开和关控制。

一、电路工作原理双触摸式照明开关电路如图1所示。

VS与VD7构成了开关回路。

当人触摸到M1(开)电极片时,人体通过R4、VD5整流后给IC NE555集成电路的2脚一个低电平信号(此时IC NE555集成电路接为RS触发器),输出脚3输出高电平,通过R3后触发VS的门极,VS导通,电灯点亮。

当人触摸到M2(关)电极片时,人体通过R5、VD6整流后给IC NE555集成电路的6脚一个低电平信号,输出脚3输出低电平,R1提供的正向触发电压被R3通过集成电路的3脚对地短路,VS失去触发电压,当交流过零时即关断,电灯熄灭。

二、元器件选择IC选用NE 555型集成电路;VS选用2N6565型普通塑封小型单向晶闸管;VD1~VD4选图1 双键触摸式照明灯电路图用IN4007硅整流二极管;VD7选用6.2V、1W的2CW105硅稳压二极管;VD6、VD7选用IN4148型硅开关二极管;R1~R5均选用RTX—1/8W型碳膜电阻器;C1选用CD11—16V型电解电容;C2选用C,I,I型瓷介电容器。

三、制作与调试方法本电路结构简单、使用方便,只要焊接正确,选用元件正确都能正常工作。

由于本电路负载的能力受到稳压管VD7的限制,所以负载的功率不宜大于60W。

双键触摸开关与单键触摸延迟开关电路制作

双键触摸开关与单键触摸延迟开关电路制作

双键触摸开关与单键触摸延迟开关电路制作图1和图2是采用555时基电路制作的双键触摸开关与单键触摸延迟开关。

图1中M1是“开”触摸片,当人手触碰时,人体感应的杂波信号加到时基电路的低电平触发端IC的②脚,电路置位,③脚输出高电平,继电器K得电吸合,其常开触点闭合,被控电器通电工作。

M2为“关”触摸片,一旦触碰,人体感应的杂波信号加到555的阈值端IC⑥,电路复位,③脚输出低电平,继电器失电跳闸,被控电器停止工作。

图2是延迟开关电路,555集成块接成单稳态触发器,平时处于复位状态,继电器K 不动作。

当M受到触摸时,电路被触发进人暂态,③脚输出高电平,继电器K吸合,被控电器工作。

暂态时间t=1.1R2 X C4,暂态时间结束,电路翻转成稳态,继电器K释放,被控电器停止工作。

图3是一个电源电路采取特殊设计的用555时基电路制作而成的触摸开关,它对外仅两根引出线,因此可直接取代普通开关而不必更改电源布线。

EL是不大于25W的白炽灯或交流接触器。

虚线左部为普通照明线路,右部为触摸开关电路。

IC处于复位状态时,③脚输出低电平,晶闸管VS的门极通过电阻R3被钳位在低电平,故VS关断,EL不亮,此时5 55的工作电源由220V交流电经灯EL、二极管VD1~VD4整流、电阻R2限流、VD5稳压与IC1滤波获得约6V直流工作电压供电。

当555时基电路②脚受触发处于置位时,IC③脚输出高电平,VS开通,EL点亮发光。

VS开通后,555工作电源直接由灯EL、二极管VD1~VD4、晶闸管VS与稳压管VD5构成回路,C1两端仍能获得6V直流工作电压,只是此时电阻R2不起作用。

电路的右部时基电路部分与图1相同,如将图2左部电源按图3改动,也可以方便地制成一个对外只有两根引出线的触摸延迟开关。

有一点需要特别注意的是本电路的负载能力是由VD1~VD4、VS及VD5共同决定的,其中薄弱环节是VD5,本电路VD5采用1W、6V的稳压管,其最大通态电流为0.16A,为确保电路可靠工作,EL宜用不大于25W的白炽灯。

三极管组成的触摸开关电路

三极管组成的触摸开关电路

三极管组成的触摸开关电路触摸开关是利用人手触碰开关面板上的金属片来完成开关动作,其工作原理大体可分为三种:利用人体导电的体电阻、利用人体感应的杂波信号、利用人体对地的泄漏电流等去触发电路工作。

图1是利用人体导电的体电阻来触发电路工作的触摸音响开关。

VT1、VT2构成电子开关,VT3与变压器T的初级绕组构成典型的电感三点式音频振荡器。

M是一组触摸电极片,当人手未触碰M时,电阻R1上端被悬空,VT1处于截止状态,VT2导通,VT3基极被VT2对地短接,所以振荡器停振不工作。

当人手触碰电极片M时,由于人体电阻的接入使M上下两金属片接通(因间隙很小,人体电阻为几十至几百千欧),VT1获得基流导通,VT2截止,其集电极输出高电平,即触摸开关开通,VT3构成的振荡器起振,扬声器B就发出响亮的“嘟—”音频叫声。

人手离开电极片M,VT1立即由导通态转为截止态,电路回复到起始状态,即触摸开关关闭,B发声停止。

本电路只有在人手按住电极片M时,电路才工作。

故它适宜于儿童游艺玩具,如蒙着眼睛摸画像人的鼻子等游戏,可将电极片粘贴在画像人的鼻子上,当摸中了电路就会发声。

本电路所有元器件无特殊要求,T可用小型晶体管收音机里的输出变压器,M可用罐头马口铁皮剪成圆片状,直径视游戏难度而定,直径愈大就愈容易摸到,然后沿圆片直径剪开成两片,将其粘贴在塑料等绝缘板上,两片电极相距愈近愈好,但不能相碰,绝缘板事先应开孔以便从电极片背后引出导线至电路板。

图2利用人体感应的杂波信号来触发电路工作的延迟型触摸开关。

VT1~VT3组成达林顿管用来放大人体感应的杂波信号,VT4、VT5组成简单的互补型低频振荡器。

延迟电路主要由R1、R2与C1阻容元件构成。

平时,因VT1基极悬空,达林顿管VT1~VT3均处于截止态,VT4因得不到所需的基极偏流,故振荡器停振,B无声。

当人手触碰电极片M时,人体感应的杂波信号(主要是50Hz工频交流信号及无线电磁波信号等)由M送至VT1的基极,信号的正半周作为VT1的基极偏流,使VT1进入放大态,虽然人体感应的杂波信号相当微弱,但达林顿管有着极高的放大倍数,它为3个管子β值的乘积。

ttp223触摸开关电路图

ttp223触摸开关电路图

特性描述:2.5V~5V宽电压范围,3ua~5ua超低工作电流SOT23-6封装是业内最小的,易于设计外围只需要一个CS电容器,设计简单传感距离大于5cm,可以通过改变CS电容参数来调整传感距离多种输出模式可选Qt100可部分替换,成本低廉抗干扰能力强,无误触发ttp223触摸开关电路图(1)2.5V~5V宽电压范围,3ua~5ua超低电流。

SOT23-6封装是业界最小且易于设计的。

外围只需要一个CS电容器,设计简单。

传感距离大于5cm,可以通过改变CS电容器的参数来调整传感距离。

多种输出模式可选。

Qt100可部分更换,成本低。

抗干扰能力强,不会误触发。

ttp223触摸开关电路图(2)Ttp223是一种常用于触摸台灯的微功耗CMOS触摸IC。

其最大工作电压为5.5V,静态功耗仅为几微安。

在上述电路中,只要触摸触摸电极,IC的输出就会输出一个高电平的控制信号。

如果你再碰它,输出就会变低。

触摸台灯利用IC输出的控制信号,通过三极管控制LED灯珠,实现触摸开关控制。

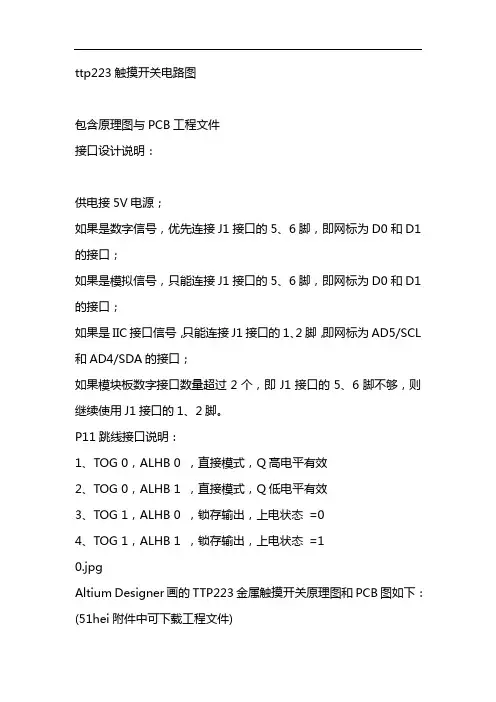

包含原理图和PCB工程文件接口设计说明:电源连接到5V电源;如果是数字信号,最好连接J1接口的5针和6针,即带有网络标签d0和D1的接口。

如果是模拟信号,则只能连接到J1接口的5号脚和6号脚,即标记为d0和D1的接口;如果是IIC接口信号,则只能连接J1接口的1号和2号管脚,即使用Ad5/SCL和Ad4/SDA作为网络标签的接口;如果模块板上有两个以上的数字接口,即J1接口的5、6引脚不够,请继续使用J1接口的1、2引脚。

P11跳线接口说明:1Tog 0,alhb 0,直接模式,Q高激活2Tog 0,alhb 1,直接模式,Q低激活三。

Tog 1,alhb 0,闩锁输出,通电状态=04Tog 1,Alhb 1,闩锁输出,通电状态=10.jpgAltium Designer绘制的ttp223金属触摸开关原理图和PCB图如下:(项目文件可从51hei附件下载)0.png 0.png触摸传感器是一种基于电容传感原理的触摸开关模块。

触摸开关控制电路图

触摸开关控制电路图

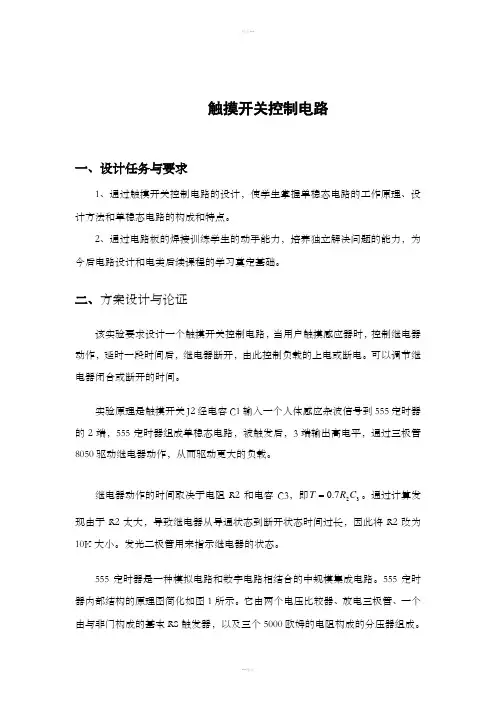

触摸开关控制电路一、设计任务与要求1、通过触摸开关控制电路的设计,使学生掌握单稳态电路的工作原理、设计方法和单稳态电路的构成和特点。

2、通过电路板的焊接训练学生的动手能力,培养独立解决问题的能力,为今后电路设计和电类后续课程的学习奠定基础。

二、方案设计与论证该实验要求设计一个触摸开关控制电路,当用户触摸感应器时,控制继电器动作,延时一段时间后,继电器断开,由此控制负载的上电或断电。

可以调节继电器闭合或断开的时间。

实验原理是触摸开关J2经电容C1输入一个人体感应杂波信号到555定时器的2端,555定时器组成单稳态电路,被触发后,3端输出高电平,通过三极管8050驱动继电器动作,从而驱动更大的负载。

继电器动作的时间取决于电阻R2和电容C3,即327.0C R T 。

通过计算发现由于R2太大,导致继电器从导通状态到断开状态时间过长,因此将R2改为10K 大小。

发光二极管用来指示继电器的状态。

555定时器是一种模拟电路和数字电路相结合的中规模集成电路。

555定时器内部结构的原理图简化如图1所示。

它由两个电压比较器、放电三极管、一个由与非门构成的基本RS 触发器,以及三个5000欧姆的电阻构成的分压器组成。

基于555定时器的特性和该实验的要求目的设计出该方案。

由于我水平有限,该方案中的错误和不妥之处,请老师指正。

图1 555定时器内部原理图三、单元电路设计与参数计算继电器动作时间由R2和电容C3决定,当需要开灯时,用手触碰一下金属片J1,人体感应的杂波信号电压由C2加至555的触发端,使555的输出由低变成高电平,继电器k吸合,发光二级管点亮。

同时,555第7脚内部截止,电源便通过R2给C3充电,这就是定时的开始。

当电容C3上电压上升至电源电压的2/3时,555第7脚道通使C3放电,使第3脚输出由高电平变回到低电平,继电器释放,电灯熄灭,定时结束。

由此设计出单元电路。

根据所给器件参数计算继电器动作时间(就是发光二级管点亮时间)大约为三分钟左右。

ttp223触摸开关电路图

ttp223触摸开关电路图

ttp223触摸开关电路图包含原理图与PCB工程文件接口设计说明:供电接5V电源;如果是数字信号,优先连接J1接口的5、6脚,即网标为D0和D1的接口;如果是模拟信号,只能连接J1接口的5、6脚,即网标为D0和D1的接口;如果是IIC接口信号,只能连接J1接口的1、2脚,即网标为AD5/SCL 和AD4/SDA的接口;如果模块板数字接口数量超过2个,即J1接口的5、6脚不够,则继续使用J1接口的1、2脚。

P11跳线接口说明:1、TOG 0,ALHB 0 ,直接模式,Q高电平有效2、TOG 0,ALHB 1 ,直接模式,Q低电平有效3、TOG 1,ALHB 0 ,锁存输出,上电状态=04、TOG 1,ALHB 1 ,锁存输出,上电状态=10.jpgAltium Designer画的TTP223金属触摸开关原理图和PCB图如下:(51hei附件中可下载工程文件)0.png 0.png触摸传感器是一个基于电容感应的原理制作的触摸开关模块。

人体或金属触碰传感器的镀金接触面会被感应到。

除了与金属面的直接触摸,隔着一定厚度的塑料、玻璃等材料的接触也可以被感应到,感应灵敏度随接触面的大小和覆盖材料的厚度有关。

模块有2种输出模式,可使用改变焊接跳线进行切换。

如右侧图片所示,在模块上会有这样的一个用于改变模式的短路点,焊接上面两个的两个短路点,模块的模式会切换为开关模式,这个时候可以用于制作不太复杂触摸控制的台灯。

短路下面两个短路点,模块的模式会切换为按键,此时可以用来代替实体按键。

在这里描述拟设计模块的规格参数工作电压:3.3V - 5V工作电流:<20mA工作温度范围:-10℃~+70℃接口类型:数字信号工作模式:开关/按键模式默认模式:按键感应面积:15mm * 20mm尺寸大小:37mm * 23mm板载指示灯:红色重量大小:5g接口定义:S:信号输出+:电源(VCC) -:地(GND) 0.png。

触摸延时开关的工作原理及电路图

触摸延时开关的工作原理及电路图

触摸延时开关的工作原理及电路图一、工作原理触摸式延时开关有一个金属感应片在外面,人一触摸就产生一个信号触发三极管导通,对一个电容充电,电容形成一个电压维持一个场效应管管导通灯泡发光。

当把手拿开后,停止对电容充电,过一段时间电容放电完了,场效应管的栅极就成了低电势,进入截止状态,灯泡熄灭。

触摸式延时开关电路虚线右面是普通照明线路,左部是电子开关部分。

VD1~VD4、VS 组成开关的主回路,IC组成开关控制回路。

平时,VS处于关断状态,灯不亮。

VD1~VD4输出220V脉动直流电经R5限流,VD5稳压,C2滤波输出约12V左右的直流电供IC使用。

此时LED发光,指示开关位置,便于夜间寻找开关。

IC为双D触发器,只用其中一个D触发器将其接成单稳态电路,稳态时1脚输出低电平,VS关断。

当人手触摸一下电极M时,人体泄漏电流经R1、R2分压,其正半周使单稳态电路翻转,1脚输出高电平,经R4加到VS的门极,使VS开通,电灯点亮。

这时1脚输出高电平经R3向电容C1充电,使4脚电平逐渐升高直至暂态结束,电路翻回稳态,1脚突变为低电平,VS失去触发电压,交流电过零时即关断,电灯熄灭。

二、按钮触摸开关按动按钮开灯后,电路能自动延时关灯,电路如图二所示。

D1为开关所在的安装位置做指示,D2~D5组成桥式整流,将50Hz的的交流电整流为100Hz的脉动直流电压,按下K1,电流经过R3限流后通过D6为C1充电,同时V1的控制极得到触发电压,V1导通,灯泡点亮。

松手后K1自动复位断开,C1开始放电,为V1的控制极继续提供触发电压,V1继续导通,灯泡继续亮,当C1两端电压低于0.7V时,V1控制极失去有效的触发电压,此时V1阳极的脉动电流到0点时,与阴极电压相等而关断,灯泡熄灭,这就是单向可控硅的“过0关断”。

调整R2的阻值,使C1有效放电时间达到40~60秒钟最好。

图三电路多了一只用三极管组成的反相器,利用C1充电时间做灯泡点亮的延时时间。

触摸延时开关的工作原理及电路图

触摸延时开关的工作原理及电路图

触摸延时开关的工作原理及电路图一、工作原理触摸式延时开关有一个金属感应片在外面,人一触摸就产生一个信号触发三极管导通,对一个电容充电,电容形成一个电压维持一个场效应管管导通灯泡发光。

当把手拿开后,停止对电容充电,过一段时间电容放电完了,场效应管的栅极就成了低电势,进入截止状态,灯泡熄灭。

触摸式延时开关电路虚线右面是普通照明线路,左部是电子开关部分。

VD1~VD4、VS 组成开关的主回路,IC组成开关控制回路。

平时,VS处于关断状态,灯不亮。

VD1~VD4输出220V脉动直流电经R5限流,VD5稳压,C2滤波输出约12V左右的直流电供IC使用。

此时LED发光,指示开关位置,便于夜间寻找开关。

IC为双D触发器,只用其中一个D触发器将其接成单稳态电路,稳态时1脚输出低电平,VS关断。

当人手触摸一下电极M时,人体泄漏电流经R1、R2分压,其正半周使单稳态电路翻转,1脚输出高电平,经R4加到VS的门极,使VS开通,电灯点亮。

这时1脚输出高电平经R3向电容C1充电,使4脚电平逐渐升高直至暂态结束,电路翻回稳态,1脚突变为低电平,VS失去触发电压,交流电过零时即关断,电灯熄灭。

二、按钮触摸开关按动按钮开灯后,电路能自动延时关灯,电路如图二所示。

D1为开关所在的安装位置做指示,D2~D5组成桥式整流,将50Hz的的交流电整流为100Hz的脉动直流电压,按下K1,电流经过R3限流后通过D6为C1充电,同时V1的控制极得到触发电压,V1导通,灯泡点亮。

松手后K1自动复位断开,C1开始放电,为V1的控制极继续提供触发电压,V1继续导通,灯泡继续亮,当C1两端电压低于0.7V时,V1控制极失去有效的触发电压,此时V1阳极的脉动电流到0点时,与阴极电压相等而关断,灯泡熄灭,这就是单向可控硅的“过0关断”。

调整R2的阻值,使C1有效放电时间达到40~60秒钟最好。

图三电路多了一只用三极管组成的反相器,利用C1充电时间做灯泡点亮的延时时间。

ttp223触摸开关电路图

ttp223触摸开关电路图

特性描述:2.5V〜5V宽电压范围,3ua〜5ua超低工作电流SOT23-6封装是业内最小的,易于设计外围仅需要一个CS电容器,因此设计简单感应距离大于5cm,可以通过更改CS电容参数来调整感应距离多种输出模式是可选的Qt100可以部分替换且成本低强大的抗干扰能力,无误触发ttp223触摸开关的电路图(1)2.5V〜5V宽电压范围,3ua〜5ua超低电流。

SOT23-6封装是业界最小的,易于设计。

外围仅需要一个CS电容器,因此设计简单。

感应距离大于5cm,可以通过更改CS电容的参数来调整感应距离。

多种输出模式是可选的。

Qt100可以部分替换,成本低。

具有很强的抗干扰能力,不会被错误触发。

ttp223触摸开关的电路图(2)Ttp223是一种通常用于触摸台灯的微功耗CMOS触摸IC。

它的最大工作电压为5.5V,静态功耗仅为几微安。

在上面的电路中,只要您触摸触摸电极,IC的输出就会输出高电平控制信号。

如果再次触摸它,输出将变为低电平。

触摸台灯是利用IC输出的控制信号通过三极管来控制LED灯珠,从而实现触摸开关控制。

包含原理图和PCB工程文件界面设计说明:电源连接5V电源;如果是数字信号,则最好连接J1接口的5和6引脚,即网络标签为d0和D1的接口。

如果是模拟信号,则只能连接到J1接口的引脚5和6,即标记为d0和D1的接口;如果是IIC接口信号,则只能连接J1接口的1和2引脚,即以Ad5 / SCL和Ad4 / SDA 作为网络标签的接口;如果模块板上的数字接口多于两个,即J1接口的5和6引脚不够用,请继续使用J1接口的1和2引脚。

P11跳线接口说明:1. Tog 0,alhb 0,直接模式,Q高电平有效2. Tog 0,alhb 1,直接模式,Q低电平有效3. Tog 1,alhb 0,锁存输出,通电状态= 04. Tog 1,Alhb 1,锁存输出,通电状态= 10.jpgAltium Designer绘制的ttp223金属触摸开关的原理图和PCB图如下:(51hei附件可以下载工程文件)0.png 0.png触摸传感器是基于电容感应原理的触摸开关模块。

触摸延时开关的工作原理及电路图

触摸延时开关的工作原理及电路图

触摸延时开关的工作原理及电路图一、工作原理触摸式延时开关有一个金属感应片在外面,人一触摸就产生一个信号触发三极管导通,对一个电容充电,电容形成一个电压维持一个场效应管管导通灯泡发光。

当把手拿开后,停止对电容充电,过一段时间电容放电完了,场效应管的栅极就成了低电势,进入截止状态,灯泡熄灭。

触摸式延时开关电路虚线右面是普通照明线路,左部是电子开关部分。

VD1~VD4、VS 组成开关的主回路,IC组成开关控制回路。

平时,VS处于关断状态,灯不亮。

VD1~VD4输出220V脉动直流电经R5限流,VD5稳压,C2滤波输出约12V左右的直流电供IC使用。

此时LED发光,指示开关位置,便于夜间寻找开关。

IC为双D触发器,只用其中一个D触发器将其接成单稳态电路,稳态时1脚输出低电平,VS关断。

当人手触摸一下电极M时,人体泄漏电流经R1、R2分压,其正半周使单稳态电路翻转,1脚输出高电平,经R4加到VS的门极,使VS开通,电灯点亮。

这时1脚输出高电平经R3向电容C1充电,使4脚电平逐渐升高直至暂态结束,电路翻回稳态,1脚突变为低电平,VS失去触发电压,交流电过零时即关断,电灯熄灭。

二、按钮触摸开关按动按钮开灯后,电路能自动延时关灯,电路如图二所示。

D1为开关所在的安装位置做指示,D2~D5组成桥式整流,将50Hz的的交流电整流为100Hz的脉动直流电压,按下K1,电流经过R3限流后通过D6为C1充电,同时V1的控制极得到触发电压,V1导通,灯泡点亮。

松手后K1自动复位断开,C1开始放电,为V1的控制极继续提供触发电压,V1继续导通,灯泡继续亮,当C1两端电压低于0.7V时,V1控制极失去有效的触发电压,此时V1阳极的脉动电流到0点时,与阴极电压相等而关断,灯泡熄灭,这就是单向可控硅的“过0关断”。

调整R2的阻值,使C1有效放电时间达到40~60秒钟最好。

图三电路多了一只用三极管组成的反相器,利用C1充电时间做灯泡点亮的延时时间。

触摸延时开关的工作原理及电路图

触摸延时开关的工作原理及电路图

触摸延时开关的工作原理及电路图一、工作原理触摸式延时开关有一个金属感应片在外面,人一触摸就产生一个信号触发三极管导通,对一个电容充电,电容形成一个电压维持一个场效应管管导通灯泡发光。

当把手拿开后,停止对电容充电,过一段时间电容放电完了,场效应管的栅极就成了低电势,进入截止状态,灯泡熄灭。

触摸式延时开关电路虚线右面是普通照明线路,左部是电子开关部分。

VD1~VD4、VS组成开关的主回路,IC组成开关控制回路。

平时,VS处于关断状态,灯不亮。

VD1~VD4输出220V脉动直流电经R5限流,VD5稳压,C2滤波输出约12V左右的直流电供IC使用。

此时LED 发光,指示开关位置,便于夜间寻找开关。

IC为双D触发器,只用其中一个D触发器将其接成单稳态电路,稳态时1脚输出低电平,VS关断。

当人手触摸一下电极M时,人体泄漏电流经R1、R2分压,其正半周使单稳态电路翻转,1脚输出高电平,经R4加到VS的门极,使VS开通,电灯点亮。

这时1脚输出高电平经R3向电容C1充电,使4脚电平逐渐升高直至暂态结束,电路翻回稳态,1脚突变为低电平,VS失去触发电压,交流电过零时即关断,电灯熄灭。

二、按钮触摸开关按动按钮开灯后,电路能自动延时关灯,电路如图二所示。

D1为开关所在的安装位置做指示,D2~D5组成桥式整流,将50Hz的的交流电整流为100Hz的脉动直流电压,按下K1,电流经过R3限流后通过D6为C1充电,同时V1的控制极得到触发电压,V1导通,灯泡点亮。

松手后K1自动复位断开,C1开始放电,为V1的控制极继续提供触发电压,V1继续导通,灯泡继续亮,当C1两端电压低于0.7V时, V1控制极失去有效的触发电压,此时V1阳极的脉动电流到0点时,与阴极电压相等而关断,灯泡熄灭,这就是单向可控硅的“过0关断”。

调整R2的阻值,使C1有效放电时间达到40~60秒钟最好。

图三电路多了一只用三极管组成的反相器,利用C1充电时间做灯泡点亮的延时时间。

触摸电子开关电路原理图 三极管延时开关电路原理图

触摸电子开关电路原理图 三极管延时开关电路原理图

触摸电子开关电路原理图三极管延时开关电路原理图前面介绍了几种光控(开关电路),都用到了继电器,现在再介绍两种开关电路,分别是是触摸(电子)开关电路和三极管延时开关电路,也用到了继电器,小伙伴们可以进行对比学习一下。

触摸电子开关电路这个电路主要是由触发(控制器)电路和控制执行电路两部分组成。

V1、V2、V3、V4和R1、R2、R3、R4等组成触摸控制电路。

触摸电子开关电路原理简介当用手触及电极“1”时,人体的感应(信号)经过V3放大后,使V1导通,V1集电极为低电平,V4的基极也为低电平,故V4截止,其集电极为高电平,V5的基极也为高电平,故V5导通,继电器K吸合,常开触点闭合,同时并接在继电器K线圈两端上的(LED)1也被点亮,指示开关处于吸合状态。

当用手触及电极“2”时,人体的感应信号经过V2放大,使V4导通,V4集电极为低电平,故V5的基极也为低电平,V5将处于截止状态,继电器K线圈将失电,常开触点将处于断开状态,LED1也将熄灭,指示开关处于断开状态。

实验提示触摸开关的动作主要是依靠人体的感应电,而环境的湿度对人体的感应电量存在一定的影响。

如果环境湿度过高,则人体感应的电量会有所下降,电路可能会不发生动作,或者动作不灵敏、不可靠。

此时可以通过增加放大电路的放大倍数来解决。

触极开关“1”和“2”,可用剥去塑料绝缘皮的导线作用。

三极管延时开关电路这里介绍一个用三只三极管组成的延时开关电路,其延时时间可在几秒钟至100多分钟,可以作为家用电器的延时装置,电路结构简单、可靠,可以满足一般家庭使用。

三极管延时开关电路原理介绍三极管V1、V2组成复合电路,与(电容)C1、R1、RP1等共同组成延时电路。

(电源)未接通时,电容C1未充电;当电源未接通后,由于电容C1两端电压不能突变,近似于短路,故V1基极为高电平,V1、V2导通,集电极为低电平,该低电平经R3后,送到V3的基极,由于V3是PNP型三极管,所以V3导通,继电器K吸合,电源正极经过继电器K已经闭合的常开触点,点亮LED1,表明开关现在处于接通状态。

ttp223触摸开关电路图

ttp223触摸开关电路图

ttp223触摸开关电路图
这是一款目前所能搜索到的最简单的高性价比输液报警器电路,发明者已经申请了专利(申请号:2017110048941),发明人脑洞大开,利用常用的电容式触摸开关集成电路TTP223作为核心元件设计的一款高性价比输液报警器电路,TTP223系列电容式触摸开关集成电路原用于触摸开关,其③脚为输入引脚;①脚为输出引脚;②脚为电源负输入引脚;⑤脚为电源正输入引脚;④脚为输出有效选择,0为高电平输出,1为低电平输出;⑥脚为输出模式选择引脚,0为直接模式,1为触发模式。

4,6引脚内部接有下拉电阻,悬空相当于输入0,图1电路⑥脚悬空,选择高电平输出有效,也就是,当③脚输入电容值增大(触摸时输入电容值要大于非触摸时的电容值或者输液管中有液体时电容要大于没有液体时的电容值),①脚输出高电平,图1电路用于输液报警器,当输液管内部有液体时,由于液体的介电常数要远大于空气的介电常数,所以,有液体时电容值明显要大于没有液体时的电容值,输液报警器是检测检测部位的输液管内部有无液体来判读是否输液完毕,当检测部位输液管内部没有液体而出现空气柱时,我们认为此时,输液完毕,也就是当③脚输入变小时我们认为检测到输液完毕信号,需要报警,而此时,①脚输出的是低电平,而在检测部位输液管内部有液体时,①脚输出高电平!所以,我们利用一只光耦来作为接口电路,一方面可以方便对接目前几乎所有的护理床头呼叫器实现输液完毕自动报警呼叫。

如果用于门诊,我们可以在光耦输出光敏三极管的集电极与电池正极之间接上一个3V有源蜂鸣
器实现声音报警提示输液完毕。

如果用在病房,我们可以不接蜂鸣器,将图1的接口K1、K2分别接到呼叫开关两端(有些呼叫器K2可能不接地,此时,可以断开K2与GND之间的联接),此时,我们可以利用床头呼叫器本身的声音报警功能实现提示。

晶体管的触摸开关电路原理

晶体管的触摸开关电路原理

晶体管的触摸开关电路原理晶体管的触摸开关电路原理是基于PN结的工作原理而实现的。

PN结是半导体器件中最基本的结构之一,由P型半导体和N型半导体组成。

当P端连接正电压(称为阳极)时,N端连接负电压(称为阴极),PN结处形成耗尽层。

在耗尽层中由于P端与N端的载流子扩散而形成了一个电压梯度。

晶体管的触摸开关电路就是利用这种电压梯度的变化来检测触摸操作。

具体来说,晶体管触摸开关电路包括晶体管、触摸电极和电路控制部分。

晶体管通常选择双极型晶体管。

触摸电极通过绝缘层与晶体管基极相连接。

当未触摸触摸电极时,由于触摸电极与基极之间有一层绝缘层阻挡,基极处于截止状态,电路中无法通过电流。

而当触摸电极被接触时,触摸电极与基极之间的绝缘被破坏,基极处于导通状态,电路中的电流可以通过。

触摸电极的接触可以改变晶体管的输入电流,进而改变晶体管的输出电流。

在未触摸状态下,晶体管处于截止状态,输出电流为零。

而当触摸电极被接触时,触摸电极与基极之间有一段电流路径,基极电流增加,导致输出电流的增加。

输出电流的变化可以通过其他电路进行检测和判断。

在实际应用中,触摸开关电路常常需要结合其他电路进行工作。

例如,可以通过加入电容器和电阻器来滤除高频噪声,增加触摸开关的稳定性和抗干扰能力。

同时,触摸开关电路还可以和数字和模拟信号处理电路结合,实现更复杂的功能,如触摸调光、触摸控制等。

总结起来,晶体管触摸开关电路基于PN结的工作原理,通过接触和断开触摸电极来改变晶体管的输入电流,进而控制晶体管的输出电流。

触摸开关电路可以实现简单的开关功能,也可以与其他电路结合实现更复杂的功能。

简单实用的触摸延时开关电路图

简单实用的触摸延时开关电路图

简单实用的触摸延时开关电路图一、主电路。

由白炽灯L、整流二极管D1~D4和单向可控硅MCR100-6等组成(完成220V的电源回路工作);二、控制电路。

由金属触摸片、BG1、BG2和延时电容器C等组成,以完成对单向可控硅MCR100-6定时导通的控制。

所以整个电路十分简单和可靠。

触摸片无人触摸时,BG1管因基极无信号而处于截止状态,其集电极处于高电平而使BG2管导通。

同时,电源从E点,通过R3对电容器C两端充电到0.7v左右(BG2管基极钳位作用)。

此时BG2管的集电极电位接近零电平,结果单向可控硅MCR100-6截止,主回路无电流通过,L灯不亮。

当触摸片D被行人触摸时,人体的感应电压通过R1、R2的分压电路促使BG1管导通,电容器C静态时已充得的电压通过BG1管放电,只要C上电压下降到0.7V以下(图2中F点电位),则BG2管截止,此时,BG2管集电极处于高电平,使单向可控硅MCR100-6导通,结果交流电从A点→L→D1~D4~MCR100-6→┷→D1~D4的一支整流二极管→C完成回路,L灯点亮。

只要L灯亮,E点电位下降到很低电位(1V以下)。

当触摸片无人触摸时,BG1管又截止,这时E点电压又通过R3向电容器充电,当C上电压(F点电位)上升到0.7V以上,BG2管又导通,导致单向可控硅过零(脉动信号零点)截止,L灯又熄灭。

由上述物理过程可知,触摸片被触摸一次后(即断开触摸),E点电源通过R3对电容器C的充电时间(C上电压约>0.7V)即为灯点亮的延迟时间。

由此可见,当R3一定时,C值取得越大,灯亮延时越长。

按图数据,触摸一次,触摸时间≥1秒时,可使灯亮时间为45秒~85秒。

足够行人在楼道上行走照明。

值得注意:1、若触摸时间小于1秒钟,因C上电压通过BG1不能充分放电,结果第二次充电时间太短,L灯触发后仅点亮2~5秒钟。

2、L灯点亮后,E点电压<1V,L灯熄灭后,E点电压>200V(因是脉动电压),所以电路中各电阻值都取得很大,但都能使该电路静态和动态正常工作。

触摸开关电路

触摸开关电路

触摸开关电路
电阻桥触摸开关
图1所示的电阻桥触摸开关采用了LM339,LM339是一种四电压比较器(内部有4个完全相同的电压比较器),该电路只应用了其中的一个,工作电压范围宽达2—32V。

用手触摸靠得很近但不接触的双金属片时,LM339第2脚输出低电平信号,使发光二极管LED1导通发光。

图2所示的电阻桥触摸开关和图1的不同之处,主要是采用了运算放大器LF353N,而不是电压比较器。

LF353N是双运算放大器,该电路也只应用了其中的一个。

触摸双金属片时,LF353N的第1脚输出低电平信号,使发光二极管LED1导通发光。

图3和图2不同之处就是触摸双金属片时,LF353N的第1脚输出高电平电压,使发光二极管LED1导通发光。

图4是专为业余无线电CW电报应用所设计的电键控制电路。

单金属片触摸开关
图5所示的电路只使用了一片触摸金属片,电路中采用了2只四二输入端(内部有四个完全相同的,具有两个输入端)施密特触发器4093(如CD4093、TC4093等等)。

通常IC2-a的
输出端第3脚处于低电平,发光二极管LED1不能发光,当触摸金属片时,该输出端即变为高电平,使LED1导通发光。

图6与图5类似,使用的元件更少,直接输出电键控制电压。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。


联系QQ:619014727 提供毕业设计(论文)服目
摘要 (4)
关键字 (4)
一.引
言 (4)
二.目标分
析 (4)
三.电路结构的设计及工作原理的设
想 (4)
四.设计的思想和依
据 (7)
4.1常用集成电路简介 (7)
4.1.1半导体集成电路型号命名法 (7)
4.1.2集成电路芯片管脚识别 (8)
4.1.3集成三端稳压器 (9)
4.1.4集成电路CD4069 (10)
4.2光敏电阻的工作原理 (11)
4.2.1光敏电阻器的结构、特性及应用 (10)
4.2.2光敏电阻器的分类 (11)
五.主要器件的检
测 (13)
5.1光敏电阻的检测 (13)
5.2集成电路C D4069各引脚间的开路电阻的检测 (13)
六.元件
表 (14)
七.总
结 (14)
八.结束
语 (15)
九.参考文
献 (15)
十. 附图:采用CD4069非门集成电路的:声、光、触摸三控
延时电路 (16)
声、光、触摸三控延时电路
作者: Lili 指导老师: Wanth
摘要:目前市场上所遇到的自熄开关主要有声光控延时开关,天黑以后,当有人走过楼摘梯通道发出脚步声或其它声音时,楼道灯会自动点亮提供照明,当人们走过楼道延时几秒钟后会自动熄灭。

在白天,即使有声音,楼道灯也不会亮,即
可以达到节能的目的,但在有光无声的状态下开灯检查却不行。

我设计的声、光、触摸三控延时电路就解决了这个问题,本人设计的是一款以CD4069数字电路为主要元件制作的声、光控制及人体触摸控制的延时照明灯电路。

将该装置安装在楼道、走廊或卫生间等场所,在夜间,有人走动或发声时,灯会自动点亮延时数秒后自动熄灭。

在白天,若触摸电极片A,则自动灯会受触发而点亮。

关键词:光控声控静电感应节能楼道照明灯毕业设计
一.引言
国标GB50096-1999《住宅建筑设计规范》规定,住宅中公共部分应设人工照明,除高层住宅的电梯厅和应急照明灯外,均应采用节能自熄开关。

采用自熄开关的主要目的是改善人们的居住环境及节能。

目前市场上所遇到的自熄开关主要有声光控延时开关,天黑以后,当有人走过楼梯通道发出脚步声或其它声音时,楼道灯会自动点亮提供照明,当人们走过楼道延时几秒钟后会自动熄灭。

在白天,即使有声音,楼道灯也不会亮,既可以达到节能的目的,但在有光无声的状态下开灯检查却不行。

我设计的声、光、触摸三控延时电路就解决了这个问题,在任何状态下用手摸到触摸开关铜片,人体的静电感应电压经电子线路放大后就能将开关启动。

实际使用价值更大。

二 .目标分析
l触摸电极片用1~2平方厘米的铜片做成代替触点开关,使用寿命长。

l声控灵敏度高,夜间的脚步声、说话声等均可将开关启动。

l电路光控强度可调。

l性能可靠,电路稳定。

三电路结构的设计及工作原理的设想
本人设计的是一款以CD4069数字电路为主要元件制作的声、光控制及人体触摸控制的延时照明灯电路。

将该装置安装在楼道、走廊或卫生间等场所,在夜间,有人走动或发声时,灯会自动点亮延时数秒后自动熄灭。

在白天,若触摸电极片A,则自动灯会受触发而点亮。

该声、光、触摸三控延时照明灯电路由电源电路、声控电路、触摸控制电路、延时电路、继电器驱动电路等组成,见附图:采用CD4069非门集成电路的声、光、触摸三控延时照明灯电路。

电路中,电源电路由电源变压器T整流桥堆UR三端集成稳压器IC1及滤波电容
C4C4组成.照明灯EL与继电器K的常开触头K1串联后,并接在电源变压器的一次绕组两端;声控电路由传声器BM数字集成电路IC2每部的非门电路D1D2及电阻R1~R4电容C1C2等组成;光控电路由传声器BM数字集成电路IC2内部的非门电路D1D2及电阻R1~R4电容C1C2等组成;光控电路由光敏电阻RG、电位器RP 电阻R4IC2内部的非门电路D3二极管VD1等组成;触摸控制电路由电极片A电阻R6R7集成电路IC2内部的非门电路D4二极管VD2等组成;延时电路由电阻R5电容C3IC2内部的非门电路R5等组成;继电器驱动电路由继电器K二极管VD3晶体管V及电阻R8等组成.交流220V电压经电源变压器T降压UR整流C4滤波及IC1稳压后,在C5两端产生+5V电压,供给继电器和整个控制电路.
接通电源后,整个控制电路在守侯状态,非门电路D5输出低电平(0V),使晶体管V 截止,继电器K的常开触头不吸合,照明灯EL不亮.
当有人走近该自动等或有脚步声响发出时,传声器BM将声音信号变换成电信号,此电信号经非门电路D1构成的交流线性放大器放大后,经非门电路D2反相后输出高电平,使非门电路D3的输出端变为低电平,二极管VD1导通,非门电路D5的输出端变为高电平,使晶体管V饱和导通,继电器K的常开触头吸合,照明灯EL
发光.
在白天,即使有人的脚步声或其他声响,也不会由高电平加入非门电路D3的输入端,因为光敏电阻RG受光照而阻值变小,非门电路D3的输入端始终为低电平,输出端也始终保持高电平,二极管VD1和晶体管V均处于截止状态,照明灯EL不亮.
夜晚,光敏电阻RG因无光照射而阻值变大,此时,若传声器BM拾取到声音信号,则会有高电平加至非门电路D3的输入端,使二极管VD3和晶体管V导通,继电器的常开触头吸和,照明灯EL电亮.
不管白天和夜间,只要用手触摸电极片A后,人体感应信号将使非门电路D4的输入端变为高电平,其输出端变为低电平,又使二极管VD2导通,非门电路D5的输入端变为低电平,输出端为高电平,晶体管V饱和导通,继电器K动作,照明灯EL电亮.
在VD1或VD2导通瞬间,电容C3通过VD1或VD2被迅速充电,非门电路D5的输入端立即变为低电平.当非门电路D3或D4的输出端由低电平变为高电平(随后又同时变为低电平)使VD1或VD2截止时,电容C3通过电阻R5缓慢放电,使非门电路D5的输入端仍维持一点时间的低电平,照明灯EL不会马上熄灭,直到C3放电结束,D5输入端变为高电平,输出端变为低电平,晶体管截止,继电器K释放,照明灯EL才熄灭.
在白天,调节电位器RP的电阻值,使非门电路D3的输入端电压低于Vcc/3(1.65V)以下,使其驱动端保持高电平,同时,还可以调节光控的灵敏度.
R5C3为时间常数元件,改变R3的电阻值和C3的电容量,可改变灯亮至灯灭的延时时间.阻阻值电容量越大,延时时间越长.调节R2的电阻值,可以调节声控的灵敏度.
触摸电极片可用金属片自制,建成1~2平方厘米的圆形或方形。

(未完待续)来自: /wanth_52_04_10/blog/item/be6dd42b0764ac24d42af1b8
