音频系统方案说明(新)

1.1.1音频系统

1.1.1.1需求分析

指挥中心是进行处突指挥工作的核心场所，其音频系统主要负责首长指挥、会议发言及扩声系统建设。保证指挥中心拥有均匀的声场覆盖。

指挥中心长约14.8米、宽约13.3米，房间高度约6米。需要容纳大约88人，整个指挥中心的房高比较高，要求会议中心的扩声可以均匀的覆盖整个房间。具有音视频播放功能的设备，在控制席位要配有监听音箱，以便操控人员进行双向通信。

具体建设内容如下：

a)指挥中心安装一套音响设备；

b)指挥中心配备一套32席会议系统；

c)指挥中心配备2支无线手持话筒；

d)控制室配备一台32路数字调音台、1对监听音箱、1个监听耳机；

e)控制室配备一台蓝光DVD。

1.1.1.2系统设计

配置了32支发言单元，满足整个指挥中心大厅音频系统不同发言需求。在控制室控制席位配置了监听音箱，方便与会领导人员很好监听到整个指挥大厅会议实况。系统配置了音视频播放设备，满足指挥大厅音视频播放功能。

系统主扩声采用左右扩声的方式，参谋作业区采用吸顶音箱,确保整个指挥中心达到均匀的扩声效果。

1.1.1.3系统结构图

图错误!文档中没有指定样式的文字。-1音频系统连接图

1.1.1.4音箱布局图

图错误!文档中没有指定样式的文字。-2音箱布局图

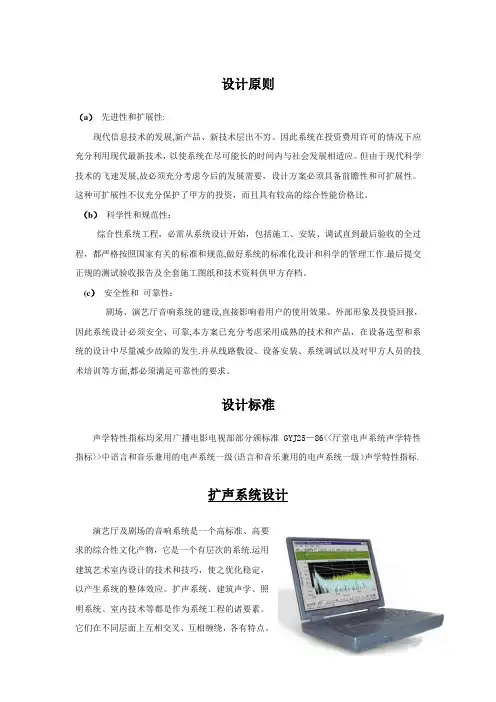

1.1.1.5设计原则

a)可靠性。

系统应具备长期稳定工作的能力，所有选用设备均符合我国或国际上的质量及可靠性标准。

b)实用性。

系统应具备完成工程所要求功能的能力和水准，符合本工程实际需要和国内外有关规范的要求，并且实现容易，操作方便。

c)先进性。

系统是在满足可靠性和实用性要求前提下的最先进的系统。选用设备均选用国际、国内知名厂家近年来的最新产品或专利产品。

d)一致性。

系统应遵循开放系统的原则。

系统应依据技术指标的一致性、互换性选定设备，使系统具备良好的灵活性、兼容性、扩展性和可移植性。

e)经济性。

系统应满足性能与价格之比在同类系统和条件下达到最优，选择最佳性价比的设备。

系统以保证整个指挥大厅有良好的语言清晰度及均匀的声场分布，并且整个扩声系统能较好的解决背景声和人声兼容问题，使得声音更加逼真清晰为设计原则。

1.1.1.6设备安装

2支主扩声音箱安装在指挥中心大屏幕左右两侧，采用壁挂隐藏方式；6支吸顶音箱按图示位置安装在参谋作业区的上方，均采用隐藏方式安装；音箱安装时考虑与整体装修风格配合。

数字音频处理器安装在设备间机柜；调音台安装在控制室操作台上。具体安装高度待立面图确定后再次进行优化声场分析，确定合适位置。

1.1.1.7主要设备性能指标

1.1.1.7.1主扩音箱

1.1.1.8设备清单

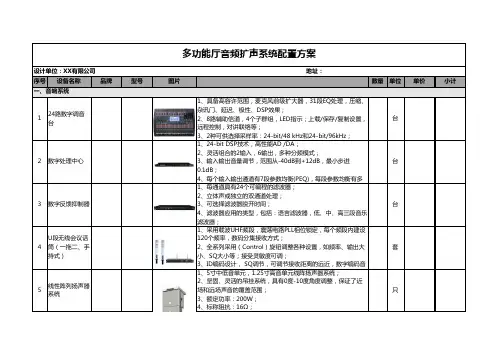

表错误!文档中没有指定样式的文字。-1音频系统设备清单

1.1.2高清电视会议系统

1.1.

2.1需求分析

视频会议是通过通信线路把两地或多个地点的会议室连接起来，以视频会议方式召开会议的一种图像通信手段。视频会议的主要特征是能实现实时传送与会

者的形象、声音以及会议数据图表和相关实物的图像等等，身居不同地点的与会者互相可以闻声见影，如同坐在同一间会议室一样。

通过召开远程视频会议，可大大提高工作效率，节省与会人员的工作时间和会议费用。

1.1.

2.2系统设计

本系统基于IP数据网，采用H.323体系标准，采用总队－支队－大（中）队等二三级网组网模式。具体情况如下：

总队中心点：省中心点配MCU一台、TVS电视墙服务器一台、高清视频终端（支持1080P@60fps接收和发送）一台。

MCU负责汇集总队1个会场和13个支队分中心的接入，并负责对这些码流进行转发、交换等处理。高清视频终端负责会场音视频信号的编解码。

会议控制台负责会议的召集、管理和结束等管理控制功能；TVS电视墙服务器负责会议录像，各个会场的终端可以通过网络进行点播的方式进行可视指挥调度。

13个支队分中心点：分别配MCU一台、电视墙服务器一套，高清视频终端（支持1080P@60fps接收，1080P@30fps发送）一台。

MCU负责与上级省中心的MCU完成码流的交互，并接入本地市会场终端,同

时实现与下级县市局终端的接入功能。高清视频终端负责会场音视频信号的编解码。

会议控制台负责会议的召集、管理和结束等管理控制功能；各个会场的终端

可以通过网络进行点播。

表错误!文档中没有指定样式的文字。-2 音频接收频率表

1.1.

2.3设备清单

表错误!文档中没有指定样式的文字。-3 电视会议系统设备清单

序号设备名称制造商/国别规格型号基本性能指标单位数量

1 视频会议终

端

双向式PC视频会议终端套13

2 视频会议终

端

套 5

3 电视墙服务

器

机框(含电源模块),1个网络

接口板插槽,7个业务插

槽,19'2U

台 1

网络接口板,1路

10/100/1000Mbps电口

块 1

高清解码单元,2路高清视频

解码输出,2路音频输出

块7

1

多点控制

单元（MCU)

19英寸10U机架式设计/体系标

准:H.320,H.323,SIP/会议速

率:H.323:64K-8M,H.320:64K-8M/

活动图像分辨率最高

1080i/P(1920×1080),数据内容

分辨率:SXGA(1280×1024)

台 1

2 电视墙服

务器机框(含电源模块),1个网络接口

板插槽,7个业务插槽,19'2U

台 1

3 网络接口板,1路块 1
