人教版九年级物理全一册《第十六章电压、电阻》章节练习题-含参考答案

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-含参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，闭合开关S后灯泡L1、L2都不亮，电压表无示数，用一导线分别并联在灯L1、L2和开关S 两端，发现接到L2两端时L1亮，其故障可能是（）A．L1短路B．S断路C．L1断路D．L2断路2．如图所示的电路中，当开关S闭合后，要使灯泡L1、L2串联，甲乙应该接入的是（）A．甲接电压表，乙接电流表B．甲接电流表，乙接电压表C．甲、乙都接电压表D．甲、乙都接电流表3．下列说法中，符合实际的是（）A．一节新干电池的电压为2V B．教室电风扇的额定电压约为220VC．家用洗衣机的额定电流约为10A D．冬天通过柜式空调的电流约为0.3A4．如图所示电路中有两个小灯泡，两个电表（电流表或电压表），在图中圆圈内填入合适的元件，要求开关闭合时两灯均能发光，且两电表的示数均不为零，则下列符合要求的是（）A．a为电流表，b为小灯泡，c为电压表B．a为小灯泡，b为电流表，c为电压表C．a为小灯泡，b为电压表，c为电流表D．a为电流表，b为电流表，c为小灯泡5．在如图所示的电路中，S闭合后下列各种情况不正确的是（）A．如果甲、乙、丙是电压表，当S1闭合后U丙=U甲+U乙B．如果甲是电压表，乙、丙是电流表，S1断开形成并联电路C．电路中甲表和乙表不可以同时是电流表D．如果电路是并联电路，则乙表的示数小于丙表的示数6．下列估测最接近实际的是（）A．荧光灯的电流约为150AB．一节干电池电压约为2VC．人骑自行车的功率约为60kWD．一位中学生从教学楼一楼走上三楼做的功约为3000J7．下列说法正确的是（）A．电路中有电源，就一定有电流B．负电荷移动的方向与电流方向一致C．同种材料制成的长短相同的两条导线，粗导线的电阻较小D．用毛皮摩擦过的橡胶棒因为失去了正电荷而带上了负电8．如图所示的电路中，闭合开关，发现电压表指针不偏转。

第十六章电压电阻单元练习题(含答案).

第十六章电压电阻一、单选题1.在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A． 4.8V、1.2VB． 6V、1.2VC． 1.2V、6VD． 1.2V、4.8V2.如图所示，当开关S闭合后，电压表测出的电压是（）A．灯L1两端的电压B．灯L2两端的电压C．灯L1与L2两端的电压D．电源电压3.小明用如图所示的器材探究“影响电阻大小的因素”．a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是（）A．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．利用此装置能探究导体电阻大小和横截面积、长度的关系D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表4.下列关于导体的电阻对电流有阻碍作用的说法中正确的是（）A．导体中有电流，导体才能有电阻B．电阻大小取决于通过它的电流大小C．电阻是导体本身的一种性质，与通过它的电流大小无关D．电阻与导体的长度、横截面积无关5.关于导体的电阻，下列说法中正确的是（）A．通过导体的电流是0A时，电阻为0ΩB．导体电阻与它两端的电压成正比，与通过它的电流成反比C．粗细相同的导线，长的导线电阻较大D．同种材料制成的长短一样的两条导线，细的电阻较大6.下列说法中，正确的是（）A．每一节干电池的电压都与电池组总电压相同B．四节干电池都串联时，总电压跟任何一节电池电压一样大C．四节干电池并联时，总电压等于四节电池的和D．四节干电池可组成6V的电源7.小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（）A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数二、填空题8.小宇在实验室用如图所示的电路做电学实验，请你帮助他完成以下的判断：（1）当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将______ （填“变暗”“不变”或“变亮”）．（2）当滑动变阻器的A、D两个接线柱接入电路中，要使灯L变暗，滑片P应向______ 端移动．9.如图为旋转式变阻器的结构图，A、B、C为变阻器的三个接线柱，P为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱______ （选填“A、B”、“B、C”或“A、C”）和灯泡 ______ 联后接入电路中．10.电阻是表示导体对电流____________作用的大小．影响电阻大小的因素是导体的横截面积、长度和____________．11.电压表的表盘及指针如图所示，若接“0～3V”量程，电压表的读数为______ V；若接“0～15V”量程，表盘上每一小格代表 ______ V．12.电动车的把手可以调节车速，转动它可以改变电流的大小．与这些旋钮联动的电路元件实质是一个 ______ .13.若将20只相同的小电灯串联在220V的电路中，每只小灯泡两端的电压______ V；若将20只相同的小电灯并联在110V的电路中，每只小灯泡两端的电压 ______ V．14.如图所示，A、B、C、D分别代表滑动变阻器的四个接线柱，若将滑片P向右移，使变阻器阻值减小，可以将导线接在______ 或______ 两个接线柱上；若接在______ 两个接线柱上阻值为0Ω；若接在 ______ 两个接线柱上，阻值为最大且不变．三、实验题15.在探究串、并联电路规律的实验里，王大海进行了如下操作：（1）①把两个标有“2.5V0.3A”的小灯泡L1和L2串联起来接到电源上，使灯泡发光（如图甲所示）．②分三次接入电压表，分别测量AB之间、BC之间、AC之间的电压并记入表一．（2）①把上述两个灯泡改接成并联后，接到另一电源上，使灯泡发光（如图乙所示）．②分三次接入电流表，分别测量A、B、C三点的电流并记入表二．请你评估：（1）表一的测量结果有一个是错误的，错误的是 ______ ，判断的依据是 ______（2）表二的测量结果是否可能？谈谈你的观点．16.“探究串联电路的电压关系”的实验电路如图甲所示．（1）实验时，L1、L2宜选择 ______ （选填“相同”或“不同”）的小灯泡．（2）在拆接电路时开关必须 ______ ．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．测出L2两端的电压．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？请说明理由．17.某小组同学通过实验研究导体电阻的大小与哪些因素有关，如图所示，他们在常温下将横截面积、长度不同的各种电阻丝接入电路的AB两点间，同时用电流表和电压表测量电流、电压，计算出相应的电阻值，将数据记录在表一、表二中．表一：铜丝表二：康铜丝（1）分析比较实验序号1与4、或2与6、或7与8可得出的初步结论是：常温下，导体的材料、长度相同，导体的横截面积越大，电阻 ______ ．（2）分析比较实验序号1与8、或4与7、或5与9可得出的初步结论是：常温下， ______ ．（3）分析比较实验序号1与2与3的相关数据可得出的初步结论是：常温下， ______ ．四、计算题18.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．19.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？五、作图题20.如图所示，在方框内分别填入小灯泡和电流表的元件符合，使电路正常工作，并标出电流表的“+”“-”接线柱．21.在如图所示电路的“○”中填上电流表或电压表的符号．22.如图所示，在电路的“○”处画出一个灯泡及两只电流表，使电路连接正确．并标出电流表的“﹢”、“-”接线柱．答案解析1.【答案】A【解析】由题中的电路图可知：V1测的是电源电压；V2测的是R2两端的电压．因为串联电路两端的总电压等于各部分电路两端的电压之和，所以电源电压大于R2两端的电压，即V1的示数应大于V2的示数；而两个电压表的指针偏转角度相同，所以V1选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为6V；V2选的量程应是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.2V．所以，电阻R1两端的电压为：U1=U－U2=6V－1.2=4.8V．故选A．2.【答案】B【解析】从电路图中可以看出，电压表并联在L2两端，因此当开关S闭合后，电压表测量L2两端的电压．3.【答案】C【解析】A、小灯泡越亮，电路中的电流越大，表示接入的合金丝电阻越小，故A错误；B、利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故B错误；C、利用此装置能探究导体电阻大小和横截面积的关系，长度可以选择其中一根导线，一次全部接入，另一次直接入其中一部分即可，正确；D、为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小．故D错误．4.【答案】C【解析】导体的电阻是其本身的属性，它跟导体的长度、横截面积和材料有关，与导体的两端电压和电流无关．A、导体的电阻与电流无关，是本身的一个基本属性，不符合题意；B、电阻大小取决于导体的长度、横截面积和材料，与电流无关，不符合题意；C、电阻是导体本身的一种性质，与通过它的电流大小无关，符合题意；D、电阻与导体的长度、横截面积有关，不符合题意.5.【答案】D【解析】A、导体的电阻是导体本身的一种性质，导体一定，则电阻一定，其大小与导体中是否有电流通过无关．故A错误．B、导体的电阻可以通过导体两端的电压和导体中的电流来求解，但其大小是由导体的材料、长度、横截面积决定的，与电压和电流大小无关．故B错误．C、导体的材料没有告诉，所以，长导线的电阻不一定比短导线的电阻大．若是同种材料粗细相同的导线，则长的电阻一定大，故C错误．D、根据电阻的决定因素可知，导体的电阻与横截面积成反比，所以在材料长度相同的情况下，细的电阻较大．故D正确．6.【答案】D【解析】因为每节干电池的电压为1.5V，串联电池组的电压等于各节干电池的电压之和；并联电池组的电压等于各节干电池的电压．A、若组成串联电池组，电池组总电压等于各节干电池的电压之和，故A错误；B、四节干电池都串联时，总电压等于各节干电池的电压之和，故B错误；C、四节干电池并联时，总电压等于每节干电池的电压，故C错误；D、四节干电池串联，则可组成1.5V×4=6V的电源，故D正确．7.【答案】C【解析】由于电压表的电阻比较大，串联使用时，电路中的电流很小，灯泡不会亮，但电压表有读数，接近于电源电压．8.【答案】（1）变暗；（2）B．【解析】（1）当滑动变阻器的B、C接线柱接入电路中时，若滑片P向A移动，则滑动变阻器的电阻增大，串联电路中的总电阻增大，在电源电压不变的情况下，电阻越大，经过灯泡L的电流越小，因此灯L将变暗；（2）当A、D两个接线柱接入电路中时，若使灯变暗，则必须使经过灯泡的电流减小，那么滑动变阻器的电阻应增大，即滑片需向B端移动.9.【答案】A、B；串．【解析】顺时针旋转旋片时，灯泡变亮，原因是电流变大，电源电压不变，根据欧姆定律可知：电路中电阻变小，则应连接接线柱A、B与灯泡串联后接入电路．10.【答案】阻碍；材料．【解析】电阻是导体本身的属性，在不考虑温度对导体电阻的影响下，导体电阻的大小决定于导体本身的材料、长度和横截面积．11.【答案】2.6；0.5．【解析】（1）接“0～3V”量程，将1V分为10个小格，则对应的分度值为0.1V，此时表盘指针对应示数为2.6V；（2）若接“0～15V”量程，将5V分为10个小格，则对应的分度值为0.5V．12.【答案】滑动变阻器【解析】电动自行车上的“调速”把手相当于我们学过的滑动变阻器，它是利用改变电阻的大小来改变电路中电流大小的．13.【答案】11；110．【解析】根据串联电路的电压特点又因为灯泡规格相同；所以每只灯泡的电压为；若将20只相同的小电灯并联在110V的电路中时，根据并联电路各支路两端的电压相等可知：每只灯泡两端的电压为110V．14.【答案】BD；BC；CD；AB．【解析】当将BC或BD接入电路时，滑动变阻器的左侧接入电路，则滑片右移时，滑动变阻器接入长度变小，故接入电路的阻值将变小；若接在CD两个接线柱上阻值为0Ω；当将AB接入电路时，由于直接连接了全部阻值，故滑片不起作用，接入电阻的阻值将不变；15.【答案】（1）U AC；因为U AC跟U AB与U AC之和相差太大．（2）两个灯泡是相同的，两个灯泡中的电流应该是相同的．如果实验准确，I C=I A+I B．实验中是存在误差的，因为A点和B点电流之和接近C点的电流，在误差范围内，符合并联电路干路电流等于各支路电流之和的规律．【解析】（1）两个灯泡是相同的，灯泡两端的电压应该是相同的，如果实验准确，U AC跟U AB与U AC之和相等，实验中是存在误差的，但是不会相差很悬殊．错误的是U AC，判断依据是因为U AC 跟U AB与U AC之和相差太大．（2）两个灯泡是相同的，两个灯泡中的电流应该是相同的．如果实验准确，I C=I A+I B．实验中是存在误差的，因为A点和B点电流之和接近C点的电流，在误差范围内，符合并联电路干路电流等于各支路电流之和的规律．16.【答案】（1）不同；（2）断开；（3）不正确；电压表的正负接线柱接反了；（4）合理；实验时有误差．【解析】（1）为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；（2）为防止发生短路，拆接电路时开关必须断开；（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．这样做是不可以的，因为根据电路图分析可以看出，直接改接一端连线，会造成电压表正负接线柱接反；（4）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，这些数据是合理的；因为虽然实验数据存在差异，在每一组的电源是不同的情况下，依照每一组的测量数据之间仍然可以得出串联电路两端的电压等于各部分电压之和的规律．17.【答案】（1）越小；（2）导体的横截面积、长度相同，材料不同，电阻不同，且铜丝的电阻比康铜丝的小；（3）导体的材料和横截面积相同时，导体的电阻与长度成正比．【解析】影响电阻大小的因素是材料、长度、横截面积，根据控制变量法，要研究其中一个因素与电阻的关系，就必控制其他两个相同，分析表一、表二数据结合控制变量法得到答案．①从表中数据可知，1与4、或2与6或7与8的材料相同，长度相同，横截面积不同，电阻不同，故而得到结论：常温下，导体的材料、长度相同，导体的横截面积越大，电阻越小；②根据实验序号1与8或4与7或5与9可知，这几组导线的横截面积和长度相同，材料不同，电阻不同．可以得出的结论是：常温下，导体的横截面积、长度相同，材料不同，电阻不同，且铜丝的电阻比康铜丝的小；③根据实验序号1与2与3可知，1与2横截面积、材料相同，2是1长度的2倍，2的电阻是1的2倍，2与3横截面积、材料、长度相同，电阻相同，可得出的结论是：常温下导体的材料和横截面积相同时，导体的电阻与长度成正比．18.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.19.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．20.【答案】【解析】由图可知，如果上面的方框内填入小灯泡，下面的方框内填入电流表，那么电流表将并联在电源两端了，这样容易烧坏电流表，这种做法是绝对不允许的；因此上面的方框填电流表，下面的方框填小灯泡，这样电流表测右边小灯泡的电流，两只小灯泡并联，电流从正接线柱流入，负接线柱流出；如下图：21.【答案】【解析】由图可知，上面圈中的仪表并联在电路两端，右边圈中的仪表串联在电路中，所以上面的为电压表，右边的为电流表，如图所示：22.【答案】【解析】电流表要串联在电路中，电流要从“+“接线柱流入，从“-“接线柱流出.分析电路图，根据电流表的使用方法可知，两灯泡并联，干路中有一只电流表，与其中一只灯泡串联的有另一只电流表，如图所示：。

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-带参考答案

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-带参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．一只电压表有3V和15V两个量程，某次实验中用的是“0～3V”量程，实验中从“0～15V”量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（）A．8.5V B．2.7VC．1.7V D．15V2．用滑动变阻器改变电路中小灯泡的亮度。

如图所示的滑动变阻器的四种接法中，闭合开关后能直接进行实验的是（）A．B．C．D．3．某同学利用如图所示电路进行实验，闭合开关后，L1、L2正常发光，两个电表都有示数。

但过了一会儿后，有一个灯泡熄灭，这时电路发生的故障不可能是（）A．L2断路B．电压表短路C．电流表断路D．L1断路4．在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（）A．1.5V B．3.8V C．2.3V D．6.1V5．一个灯泡的铭牌上标有“220V484Ω”，先在常温下用伏安法的电阻为40Ω，后又在其正常工作时用伏安法测定其阻值为484Ω，这是由于（）A．前一次测得的阻值是错的B．后一次测得的阻值是错的C．对大多数导体而言，温度越高，电阻越大D．不论什么导体，都是温度越高，电阻越大6．近期“捡瓷器”成了醴陵这座“千年瓷都”最热门的话题，随着“捡瓷器”的迅速“出圈”，陶瓷制品背后的属性成为青少年探索的目标，从导电性能角度来说它属于（）A．导体B．绝缘体C．半导体D．超导体7．在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向左移动时，三个电表的示数变化情况是（）A．A的示数变小，V1的示数不变，V2的示数变小B．A的示数变大，V1的示数变大，V2的示数变小C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数变小，V2的示数变大8．某双人床电热毯（如图所示）的说明书上写着：“智能双人双控可独立操作，各取所需” “24V低压供电”等信息，由此可知（）A．甲、乙两组发热电阻丝是串联、24V属于安全电压B．甲、乙两组发热电阻丝是并联、24V属于安全电压C．甲、乙两组发热电阻丝是串联、24V不属于安全电压D．甲、乙两组发热电阻丝是并联、24V不属于安全电压9．如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。

初中物理《电压与电阻》练习题(附答案)

初中物理《电压与电阻》练习题（附答案）1、电压【知识积累】（1）电源是提供电压的装置；电压是形成电流的原因（2）物理学中常用字母U表示电压。

（3）单位：①国际单位：伏特，简称为伏，符号为V。

②常用单位：千伏（kV）、毫伏（mV）、微伏（卩V）（4）换算关系：1kV=103V1V=103mV1mV=103yV（5）常见电压值的记忆：①一节干电池：1.5V；②一节铅蓄电池：2V；③对人体的安全电压：不高于36；④家庭电路两端的电压：220V；⑤动力电压：360V。

【典型习题】【练习1】下列说法中不正确的是（）A.某段导体有电流时，在这段导体的两端一定有电压B•在一段电路的两端有电压，在这段电路中一定有电流C•电压是产生电流的原因D•电源是提供电压的装置【练习2】现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。

下列有关常见电压值的表述错误的是（）A.—节干电池的电压是1.5VB.家庭电路的电压是220VC.手机电池电压是3.7VD对人体安全的电压是36V2、电压表的结构及使用【知识积累】（1）作用：测量电压的工具。

（2）结构：三个接线柱（2个正接线柱和1个负接线柱）、调零旋钮、指针、刻度盘（量程：0〜3V,每小格表示0.1V；量程：0〜15V,每小格表示0.5V）。

（3）使用规则：①使用前要调零。

如果指针指在“0”刻度线左侧，会使测量结果偏小；如果指针指在“0”刻度线右侧,会使测量结果偏大。

②电压表与被测用电器并联。

若将电压表串联在电路中：现象1：电路中的电流几乎为零,小灯泡不亮；现象2：电压表示数为电源电压；现象3：电压表测量的电压绝对不是小灯泡两端的电压。

③电流从正接线柱流入，从负接线柱流出。

如果让电流从负接线柱流入，正接线柱流出,将导致：指针向左偏转或指针碰到左侧表壳而发生弯折,损坏电压表。

④被测电压不能超过电压表所用量程的最大测量值。

如果被测电压超过了电压表所用量程的最大测量值，容易把电压表烧坏。

《电压-电阻》单元测试题(含答案)

《电压电阻》一、选择题1．下列关于电压的说法中不正确的是：A ．电压是使自由电荷发生绕核运动的原因B ．电压的大小用电压表测量C ．干电池、蓄电池都是提供电压的装置D ．每节蓄电池的电压2V2．在同一个电源两端接有两个不同的灯泡，用电压表测得两个灯泡两端的电压不相等，则这两灯泡的连接方式： A ．一定并联 B ．一定串联 C ．串联并联都有可能 D ．无法判断3．下列说法错误的是：A ．电工钳的手柄外套用塑料制成，是利用塑料的绝缘性B ．在连接电路时，应使开关处于断开的状态C ．电压表和电流表都不能直接连接在电源的两端D ．某变阻器上标有：“50Ω，1.2A ”字样，则允许通过它的最大电流为1.2A4．如图1所示，电源电压为5V ，且保持不变，灯L 1、L 2正常工作的电压均为2．5V,小红同学选好电流表和电压表的量程连接好电路，闭合开关S 后，电流表指针几乎未动，而电压表指针大约指在5V 位置，灯L 1、L 2不发光，由此小红分析，该电路的故障可能是：A ．电流表坏了或接触不良而实际未接入电路B ．从A ．L 1到b 部分电路中的某处出现了断路C ．灯L 2灯丝烧断或与灯座接触不良D ．电流表，灯L 1、L 2都坏了5．如图2所示电路中，小灯泡L 1和L 2均正常发光，则下列说法正确的是：A ．L 1和L 2串联在电路中B ．L 1和L 2并联在电路中C ．甲是电流表，乙是电压表D ．甲是电压表，乙是电流表6．图3电路图中，能用电压表正确测出灯L1两端电压的是： 8．如图4，电源电压不变，当开关S 1闭合，S 2断开时，电压表的读数是3V ；S 1断开、S 2闭合时，电压表的读数是4.5V ，则L 1和L 2两端的电压分别是：A 、3V ，5.5VB 、1.5V ，4.5VC 、3V ，1.5VD 、1.5V ，3V9．某同学使用电压表时，估计待测电路中的电压应选用0～3V 的量程，但他误用0～15V 的量程来测量。

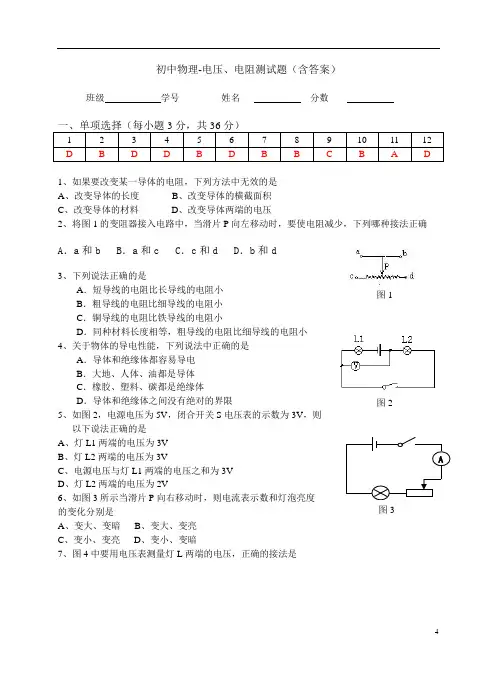

初中物理-电压、电阻测试题(含答案)
