铝格栅,规格及其安装工艺
铝合金格栅施工工艺
铝合金格栅施工工艺一、施工准备阶段1. 方案设计在进行铝合金格栅施工之前，需要先完成详细的方案设计。
方案设计应包括格栅的尺寸、材质、结构、安装方式等内容，以确保施工过程的顺利进行。
2. 材料准备在施工之前，需要准备好所需的材料。
铝合金格栅的主要材料包括铝合金型材、连接件、固定件等。
确保材料的质量和数量符合设计要求，以及材料的储存和保护工作做好。
3. 施工计划制定施工计划是保证施工进度的关键。
根据方案设计和项目要求，编制详细的施工计划，并确保施工人员和设备的合理调配，以及相关的安全措施的准备。
二、施工过程1. 基础处理根据设计要求，对施工区域的基础进行处理。
包括清理施工区域、基础打底、地面平整等工作，以确保后续的格栅安装工作能够顺利进行。
2. 格栅制作根据方案设计和施工要求，进行铝合金格栅的制作工作。
主要包括铝合金型材的切割、加工、连接件的安装等工作。
3. 格栅安装将制作好的铝合金格栅按照设计方案进行安装。
根据实际情况选择适当的安装方式，包括固定螺栓式安装、焊接安装等。
4. 配套工作根据需要，进行格栅的配套工作。
包括防护网的安装、切割、涂装等工作，以及格栅的防腐处理、防水处理等工作。
三、施工验收阶段1. 施工验收完成施工后，进行验收工作。
根据设计要求和项目验收标准，对铝合金格栅的质量、安装情况进行检查和评估，确保施工质量符合要求。
2. 整理档案对施工过程中的相关信息进行整理和归档。
包括施工记录、验收报告、材料证明等。
确保施工资料的完整性和可查性。
四、施工注意事项1. 根据设计要求和施工标准进行施工，不得擅自更改或省略任何环节。
2. 施工过程中遵守相关的安全操作规程，有效保护施工人员的人身安全。
3. 施工过程中保持良好的施工秩序，确保施工效率和质量。
4. 对施工过程中出现的问题及时处理，并与相关方沟通协调解决。
以上是铝合金格栅施工的基本工艺，希望能对您有所帮助。
如有任何疑问，请随时与我们联系。
铝格栅吊顶施工工艺
铝格栅吊顶施工工艺1、施工工艺流程施工准备基层处理放线铝格栅的拼装构件的吊装整体调整及饰面2、施工准备2．2施工条件（1）检验在吊顶施工前，应对吊顶固定处的屋面进行结构检查，施工质量应符合设计要求。
（2）在吊顶施工前，吊顶以上部分的电气布线、空调管道消防管道、供水排水管道必须安装就位，并基本调试完毕。
从吊顶经墙体通下来的积压种开在、插座线路也已安装就绪。
2．2施工材料铝格栅，连接配件、胶粘剂等按设计要求进场到位。
2．3施工机具常用的工具有方尺、卷尺、水平尺、线锤、粉线包、直尺等；常用的机具有：手电钻、冲击钻、电动圆锯、电动线锯等。
3、基层处理对开敞式吊顶来说，吊顶以上部分应进行涂刷黑漆处理，或者按设计要求的色彩进行涂刷处理。
4、放线放线工作包括：标高线、吊挂布局线、分片布置线。
4．1标高线标高线也是开敞式吊顶整齐的控制线，放线时首先要把标高线弹到墙面或柱面上，作为吊顶安装的控制线。
4．2吊挂布局线吊挂布局线应根据开敞式吊顶安装固定方式确定。
确定好吊点的位置，然后再把吊点位置线放在屋（楼）面上。
4．3分片布置线敞开式吊顶也需要分片吊装，而每个分片可以在地面事先组装和饰面处理。
分片布置就是根据吊顶的结构形式、材料尺寸和材料刚度，来确定分片的大小和位置。
分片布置线一般先从室内吊顶直角位置开始逐步展开。
吊挂点的布置需根据分片布置线来设定，以使吊顶分片材料受力均匀。
5、铝格栅的拼装铝合金格栅式标准单体构件的拼装，通常是采用将预拼安装的单体构件、插接、挂接或榫接在一起的方法。
当格栅式吊顶利用普通铝合金板休，通过一定的托架和专用的连接件，亦可构成开敞式格栅吊顶。
6、构件吊装6．1吊杆固定在混凝土天棚和钢筋混凝土梁底吊杆悬挂点的位置上，用冲击钻固定膨胀螺栓，然后将吊杆焊在螺栓上。
也可用18号铝丝系在螺栓上，作为挂构件的吊点。
也可用尾部带孔的射钉，但单个射钉承重量不应超过每平方米50kg。
6．2安装方法开敞式吊顶安装方法有两种：一种是将单体构件固定在可靠的骨架上，然后再将骨架用吊杆与结构相连。
铝合金格栅工程施工方案
一、工程概况本工程为铝合金格栅吊顶工程，主要应用于商场、办公楼、公共场所等室内吊顶装饰。
铝合金格栅吊顶具有轻便、美观、防火、防潮、耐腐蚀等特点，适用于各种室内吊顶装饰场合。
二、施工准备1. 材料准备：铝合金格栅板条、铝合金边龙骨及吊挂件，规格尺寸、强度、花纹图案均符合设计要求。
辅料有6吊筋、角钢、金属膨胀管，吊筋、角钢必须满刷两道防锈漆。
2. 机具准备：冲击钻、扳手、钳子、钢锯、墨斗、尼龙线、钢锉、电焊机等。
3. 人员准备：施工人员应具备铝合金格栅吊顶施工经验，熟悉施工工艺和质量要求。
三、施工工艺流程1. 施工准备：对吊顶房间进行清理，确保无杂物，对敞透式的花栅吊顶以上部分进行涂刷黑漆处理或按设计要求的颜色进行涂刷处理。
2. 弹线：在吊顶房间四周墙面上弹出吊顶标高线。
根据分片布置图将吊筋位置线弹到顶板上，并明确标出吊筋位置，以及风口、灯具、烟感报警器、消防喷洒头等露明设备的位置。
3. 安装吊筋：在标明吊筋位置的楼板上用冲击钻打孔，用金属膨胀管将6吊筋固定在楼板上。
吊筋的间距为2000mm。
若有设备影响，必须补打吊筋。
吊筋在横竖双向都应在一条直线上，不能斜拉。
4. 安装龙骨：根据吊筋位置，安装铝合金边龙骨，保持龙骨水平。
5. 安装格栅：将铝合金格栅板条按照设计要求拼装在龙骨上，确保格栅板条与龙骨连接牢固。
6. 收口处理：对格栅吊顶的收口进行处理，确保吊顶整体美观。
7. 质量检查：对施工完成的铝合金格栅吊顶进行检查，确保吊顶平整、牢固、美观。
四、施工要点1. 施工过程中，应严格按照施工工艺流程进行操作，确保施工质量。
2. 铝合金格栅板条在安装前应进行表面处理，确保表面无油污、锈蚀等。
3. 吊筋、龙骨、格栅板条等材料应选用合格产品，确保施工质量。
4. 施工过程中，应确保施工现场安全，避免发生安全事故。
5. 施工完成后，对铝合金格栅吊顶进行清洁，确保吊顶美观。
五、施工进度安排根据工程规模和施工条件，制定合理的施工进度计划，确保工程按期完成。

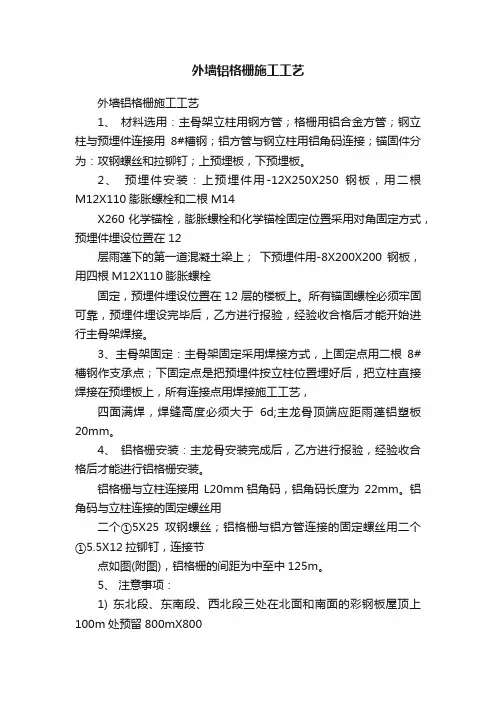

外墙铝格栅施工工艺
外墙铝格栅施工工艺外墙铝格栅施工工艺1、材料选用：主骨架立柱用钢方管；格栅用铝合金方管；钢立柱与预埋件连接用8#槽钢；铝方管与钢立柱用铝角码连接；锚固件分为：攻钢螺丝和拉铆钉；上预埋板，下预埋板。
2、预埋件安装：上预埋件用-12X250X250钢板，用二根M12X110膨胀螺栓和二根M14X260化学锚栓，膨胀螺栓和化学锚栓固定位置采用对角固定方式，预埋件埋设位置在 12层雨蓬下的第一道混凝土梁上；下预埋件用-8X200X200钢板，用四根M12X110膨胀螺栓固定，预埋件埋设位置在12层的楼板上。
所有锚固螺栓必须牢固可靠，预埋件埋设完毕后，乙方进行报验，经验收合格后才能开始进行主骨架焊接。
3、主骨架固定：主骨架固定采用焊接方式，上固定点用二根8#槽钢作支承点；下固定点是把预埋件按立柱位置埋好后，把立柱直接焊接在预埋板上，所有连接点用焊接施工工艺，四面满焊，焊缝高度必须大于6d;主龙骨顶端应距雨蓬铝塑板20mm。
4、铝格栅安装：主龙骨安装完成后，乙方进行报验，经验收合格后才能进行铝格栅安装。
铝格栅与立柱连接用L20mm铝角码，铝角码长度为22mm。
铝角码与立柱连接的固定螺丝用二个①5X25攻钢螺丝；铝格栅与铝方管连接的固定螺丝用二个①5.5X12拉铆钉，连接节点如图(附图)，铝格栅的间距为中至中125m。
5、注意事项：1) 东北段、东南段、西北段三处在北面和南面的彩钢板屋顶上100m处预留800mX800mm的方洞，共三个。
2) 西北段按北面的门洞大小预留出入口。
3) 洞口四边用L20mm通长角铝收口，角铝安装位置在铝格栅的内边，收口角铝用①5.5X12拉铆钉固定。
4) 洞口内的铝格栅与洞口外的铝格栅必须同在一水平线上，四边用 L20mm通长角铝收口，角铝安装位置在铝格栅的内边，收口角铝用①5.5X12拉铆钉固定，形成一个独立活动门。
5) 铝格栅活动门与固定铝格栅固定点，800mm的方门用四个插销扣紧；西北段北面的门用6个插销扣紧，插销用①5.5X12拉铆钉固定。
铝合金格栅的施工方案及施工方法
铝合金格栅的施工方案及施工方法铝合金格栅的施工方案及施工方法一、总述铝合金格栅是一种常用于建造物外部装饰、隔断和通风的材料。
本文将详细介绍铝合金格栅的施工方案及施工方法，包括准备工作、施工流程、具体步骤等。
二、准备工作1. 设计方案确认：在施工前，需与设计方确认铝合金格栅的样式、规格、位置等参数，确保施工与设计相符。
2. 材料准备：准备所需的铝合金格栅材料，包括型材、连接件、挂钩等，确保材料质量的达标。
3. 施工设备准备：准备所需的施工设备，如吊篮、脚手架等，确保施工安全可靠。
三、施工流程1. 安装脚手架：在安全的基础上搭建脚手架，以便施工人员能够进行操作和安装。
2. 格栅预制：根据设计图纸的要求，将铝合金格栅进行预制，并对其进行材质和尺寸的检验。
3. 安装连接件：根据设计要求，使用连接件将预制的格栅件连接起来，确保连接坚固。
4. 安装挂钩：根据设计要求，在建造物墙面上安装挂钩，为格栅的安装提供支撑。
5. 安装格栅：将预制的格栅件逐一安装在挂钩上，确保格栅的平整和稳固。
6. 检查验收：经过安装后，对格栅的安装进行检查和验收，确保施工质量符合要求。
四、具体步骤1. 准备工作：a. 确认设计方案，包括样式、规格和位置。
b. 准备所需材料，包括铝合金格栅材料和施工设备。
2. 施工准备：a. 搭建脚手架，并确保安全可靠。
b. 对铝合金格栅进行预制，并进行质量检验。
3. 施工操作：a. 使用连接件将格栅件连接起来，确保连接坚固。
b. 在墙面上安装挂钩，为格栅的安装提供支撑。
c. 逐一安装格栅件，确保格栅的平整和稳固。
4. 检查验收：a. 对格栅安装进行检查，确保施工质量符合要求。
b. 进行最终验收，确认施工完成。
附件：本所涉及的附件如下：1. 设计方案确认文件2. 格栅材料采购合同3. 施工设备清单法律名词及注释：本所涉及的法律名词及注释如下：1. 施工安全法：指保障施工作业过程中的人身安全、财产安全及其他合法权益的法律法规。
铝格栅吊顶安装施工方案
铝格栅吊顶安装技术交底一、材料准备1 铝格栅吊顶以上的构件，管道等需全部喷涂白色涂料。
2 Φ8吊杆用膨胀螺栓固定在钢筋砼板，纵横向间距≤900；3 30×30卡齿龙骨，间距≤900；4 40×60方通铝合金格栅，间距50；5 结构柱周边、垂直于铝格栅吊顶的墙做边龙骨。
二、机具准备冲击钻、无齿锯、钢锯、射钉枪、刨子、螺丝刀、吊线锤、角尺、锤子、水平尺、白线，墨斗、拉铆枪、钳子、扳子、钢尺等。
三、作业条件1 吊顶工程在施工前应熟悉施工现场、图纸及设计说明。
2 施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验完毕。
3 材料进场验收记录和复验报告，技术交底记录。
4 安装格栅前，吊顶内的管道、设备安装、检验、试压验收合格。
吊顶前将棚内顶楼板按设计要求涂黑或涂白完毕。
四、施工工艺弹水平控制线、划龙骨分档线--吊杆安装--轻钢龙骨安装--弹簧片安装--格栅主副龙骨组装--格栅安装1 弹线：根据楼层标高水平线，按照设计标高，沿墙四周弹顶棚标高水平线，并找出房间中心点，并沿顶棚的标高水平线，以房间中心点为中心在墙上划好龙骨分档位置线。
纵横向间距≤900；2 安装主龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，安装预先加工好的吊筋，吊筋安装用φ10膨胀螺栓固定在顶棚上。
吊筋选用φ8圆钢，吊筋间距控制在900--1000mm范围内。
3 安装主龙骨：主龙骨一般选用UC38轻钢龙骨，间距控制在900--1000 mm范围内。
轻钢龙骨应平行房间长向安装，同时应起拱，起拱高度为房间短向跨度的取对接，相邻龙骨的对接接头要相互错开。
轻钢龙骨挂好后应基本调平，并紧固吊杆螺母。
跨度大于15m以上的吊顶，应在垂直主龙骨方向，每隔15m增加一道大龙骨，并与主龙骨连接牢固。
4 弹簧片安装：用吊杆与轻钢龙骨连接（如吊顶较低可以将弹黄片直接安装在吊杆上省略掉本工序），间距900--1000mm,再将弹簧片卡在吊杆上。
铝合金格栅施工方案
(完整版)铝合金格栅施工方案1000字铝合金格栅是一种特殊的建筑材料，具有轻质、耐腐蚀、美观等特点，被广泛用于建筑外墙、天花、幕墙等场所。
下面详细介绍铝合金格栅的施工方案。
一、准备工作1.材料准备：铝合金格栅、螺栓、膨胀管、橡胶垫、挂片等。
2.施工设备准备：电钻、电锤、墨线、水平仪等。
3.验收：检查工程质量验收文件和质量检验合格证明，材料检验合格证明等。
4.施工前检查：检查墙体的平整度和垂直度是否达到标准要求。
5.定位标线：在墙体上用墨线标出铝合金格栅的位置和尺寸。
6.打洞：使用电钻和电锤在墙体上预先钻好固定孔洞。
二、铝合金格栅的安装方法1.安装挂板: 在墙体上打好的固定孔上装入膨胀管和螺栓，在其上方安装挂板，确保挂板的水平度和垂直度。
2.安装龙骨: 在挂板上安装龙骨，然后用螺栓将龙骨牢固固定在挂板上。
3.安装铝合金格栅: 将铝合金格栅安装在龙骨上，在安装过程中要注意格栅的水平度和垂直度是否符合要求。
4.安装橡胶垫: 在铝合金格栅与墙体之间安装橡胶垫，以减少噪音和震动。
5.整体调试: 安装完格栅后，对整体进行调试，检查安装是否牢固，调整水平度和垂直度，以确保整体的美观度和稳定性。
三、注意事项1.施工前，要熟悉施工图纸，标线要准确，位置要精确。
2.在安装过程中，要保持严格的质量控制，对所有材料和设备进行检查和审定。
3.在安装的过程中，要注意安全，采取必要的安全措施，如佩戴安全帽、手套等。
4.在施工过程中，要注意维护现场的清洁和规范，及时清理工具和材料，确保施工安全。
5.施工结束后，要进行验收，保证施工质量符合规划要求。
以上就是铝合金格栅的施工方法和注意事项。
在施工过程中，需要保证质量、安全和美观，按照规范执行，才能保证施工成功。
铝合金格栅吊顶施工工艺
吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。金属吊杆、龙骨应进行表面防腐处理。
3
铝合金格栅的安装应稳固严密。饰面材料与龙骨的搭接宽度应大于龙骨受力面宽度的2／3
4
一般
项目
铝合金格栅表面应洁净、色泽一致，不得有翘曲，裂缝及缺损。铝合金格栅与明龙骨的搭接应平整、吻合，压条应平直、宽度一致。
铝合金格栅吊顶施工工艺
1.
设计要求
铝合金格栅吊顶主要用于通信网络机房等部位，具体要求如下：
1、铝方管（规格另定）；
2、C60轻Leabharlann 龙骨，次龙骨间距≤600，主龙骨间距≤1200，φ8吊筋@1200；
3、现浇钢筋砼板，板底预留φ10钢筋吊环，双向中距≤1200
工艺流程
测量定位吊件加工与固定安装主龙骨安装次龙骨吊顶龙骨质量验收安装铝合金格栅
节点图
2.
序号
操作工艺
控制要点及技术要求
示意图
1
弹线
用水准仪抄出水平点，弹出1000mm水准线，从水准线量至吊顶设计高度加上金属板厚度和折边的高度。
按吊顶平面图，在混凝土顶板弹出主龙骨的位置。主龙骨应从吊顶中心向两边分，最大间距为900mm，梁和管道处增加吊杆的固定点。
2
安装
吊杆
采用φ8吊筋间距控制在1200mm内，上端用内膨胀螺丝固定于楼板，下端直接用螺丝固定好主龙骨挂钩。
3
安装
龙骨
主龙骨间距为1000mm，悬臂段不大于300mm；
主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。主龙骨挂好后基本调平。
次龙骨间距根据设计要求施工，使用配套次龙骨，与主龙骨直接连接；
4
安装
铝格栅
墙面铝格栅安装施工方案
一、工程概况墙面铝格栅安装工程是指将铝格栅作为装饰材料安装在墙面上的施工过程。
铝格栅具有轻便、美观、防火、隔音等优点，广泛应用于酒店、商场、办公楼等场所。
本施工方案针对墙面铝格栅安装工程，从施工准备、施工工艺、质量要求等方面进行详细阐述。
二、施工准备1.材料准备：铝格栅、铝角线、轻钢龙骨、膨胀螺栓、水泥钉、细铁丝、水准仪、粉线等。
2.工具准备：电钻、扳手、螺丝刀、墨斗、水平尺、切割机、钢卷尺等。
3.人员准备：施工人员需具备一定的施工技能和经验，确保施工质量。
三、施工工艺1.弹线：用水准仪在房间内每个墙（柱）角上抄出水平点，弹出水准线（水准线距地面一般为500mm），从水准线量至吊顶设计高度，用粉线沿墙（柱）弹出水准线，即为吊顶格栅的下皮线。
同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。
2.固定吊筋：在墙上用铁的膨胀栓把吊筋固定，吊筋下面固定轻钢龙骨要保持水平（如果格栅跨度不超过3米就不需要吊筋了）。
3.安装铝角线：用水泥钉把铝角线沿水平线钉好。
4.组拼铝格栅：把铝格栅放地上组拼完整。
5.安装铝格栅：把组拼好的格栅天花放在铝角铁上面，中间的位置用细铁丝直接扎在轻钢龙骨上。
6.验收：全面检查铝格栅的安装质量，确保无松动、变形等现象。
四、质量要求1.铝格栅安装牢固，无松动、变形等现象。
2.铝格栅表面平整，无明显划痕、凹凸不平、色差等现象。
3.铝角线安装平整，无歪斜、翘曲等现象。
4.铝格栅与铝角线的连接处严密，无缝隙。
5.铝格栅安装高度准确，与设计要求一致。
五、安全措施1.施工过程中，注意安全防护，防止高处坠落、物体打击等事故。
2.施工人员应穿戴好安全帽、安全带等防护用品。
3.施工现场应保持整洁，及时清理施工垃圾。
4.施工过程中，注意用电安全，防止触电事故。
六、环保措施1.施工现场应保持整洁，及时清理施工垃圾。
2.施工过程中，注意减少噪音污染，降低对周边环境的影响。
3.施工结束后，对施工现场进行清理，恢复原状。
铝格栅吊顶安装施工工艺
铝格栅是许多大型工程的主要装饰材料之一,主要由主骨、副骨纵横分布，由格与格的连续组合所构成的吊顶天花.一、施工前期准备：1、顶棚的各种管线、设备及通风道，消防报警、消防喷淋系统施工完毕,并已办理交接和隐蔽工程验收手续.管道系统要求试水、打压完成。
提前完成吊顶的排板施工大样图,确定好通风口及各种明露孔口位置。
准备好施工的操作平台架子或可移动架子。
在金属吊顶大面积施工前，必须做样板间或样板段，分块及固定方法等应经试装并经鉴定合格后方可大面积施工.2、施工工具：电锯、无齿锯、手锯、手枪钻、螺丝刀、方尺、钢尺、钢水平尺。
二、施工工艺流程：吊杆→弹吊顶标高线→标高线以上刷黑色涂料→安装水、电、通风管道→安装周圈矿棉板吊顶→金属格栅初步安装→设置吊顶起拱位置和高度→按吊顶起拱→线调整消防喷淋头高度→设备调试→按起拱高度调整金属格栅→调直消防喷淋头→直顺→安装灯具→细调格栅直顺。
1、施工放线：根据格栅吊顶的平面图，弹出构件材料的纵横布置线、造型较复杂的部位的轮廓线，以及吊顶标高线；同时确定并标出吊顶吊点.2、吊顶的紧固处理：按设计要求采用金属膨胀螺栓或射钉固定吊顶连接，或直接固定钢筋吊杆、镀锌铁丝及扁铁吊件等.3、格栅单体的组合与拼装：局部格栅的拼装，单体与单体、单元与单元，作为格栅吊顶的富有韵律感的图案构成因素,必要时应尽可能在地面拼装完成，然后再按设计要求的方法悬吊。
为保证构件间连接牢固，应根据木工作业的有关技术要求，采用钉固、胶粘、榫接以及采用方木或铁件加强。
4、格栅的吊装：调平与固定,木格栅就位后，将下凸部分上拖用吊杆拉紧，将上凹部分放松使吊杆下移，然后再把格栅部位加固。
对于条格布置紧凑,且双向跨度较大的格栅式吊顶，其整幅吊顶面的中央部分也应略有起拱。
三、具体操作方法1 弹线用水准仪在房间内每个墙（柱)角上抄出水平点（若墙体较长,中间也应适当抄几个点),弹出水准线(水准线距地面一般为500㎜），从水准线量至吊顶设计高度,用粉线沿墙（柱）弹出水准线，即为吊顶格栅的下皮线。
铝合金格栅的施工工艺
铝合金格栅的施工工艺
简介
铝合金格栅是一种常用的建筑材料，具有轻质、耐腐蚀和美观
的特点。
本文将介绍铝合金格栅的施工工艺。
步骤一：准备工作
1. 确定铝合金格栅的尺寸和样式。
2. 准备所需的施工工具和材料，如钢尺、手锯、钻机、螺丝刀、螺丝等。
步骤二：安装框架
1. 根据设计要求，在墙面或结构上标出格栅的安装位置。
2. 使用钻机和螺丝将格栅的框架固定在安装位置上。
步骤三：安装格栅栅条
1. 根据设计要求，将格栅栅条按照尺寸要求进行切割。
2. 使用螺丝将格栅栅条固定在格栅的框架上。
步骤四：调整与修整
1. 确保安装好的格栅和栅条平整。
2. 如有需要，使用手锯或其他工具进行修整。
步骤五：清理和检查
1. 清理施工现场，将垃圾和杂物清理干净。
2. 检查已安装的格栅和栅条是否稳固，并进行必要的调整。
结论
铝合金格栅的施工工艺可以通过以上步骤进行完成。
在施工过程中，要注意安全和精确度，确保格栅的安装质量和美观效果。
嘉哥报告我可完成以上文档要求。
铝合金格栅安装施工方案
一、工程概况铝合金格栅吊顶系统广泛应用于地铁站、机场、高铁站、办公室、商场、会所、餐馆等开放式空间，具有美观、实用、环保等优点。
本方案针对铝合金格栅吊顶的安装施工，从施工准备、操作工艺、质量控制等方面进行详细阐述。
二、施工准备1. 材料准备：铝合金格栅板条、铝合金边龙骨及吊挂件，规格尺寸、强度、花纹图案均符合设计要求。
辅料有吊筋、角钢、金属膨胀管，吊筋、角钢必须满刷两道防锈漆。
2. 机具准备：冲击钻、扳手、钳子、钢锯、墨斗、尼龙线、钢锉、电焊机等。
3. 作业准备：吊顶内的大型管道已经完工且打压试验完毕，支管基本到位，风口、灯位、消防喷洒头、烟感报警器等露明设备位置已经确定。
室内湿作业工作全部完成。
墙面装饰工作基本完成。
各种材料配套、齐全。
操作平台搭设完毕。
三、操作工艺1. 施工前期准备：熟悉施工现场，寻找埋件对准立柱或竖框线拉水平线，控制水平高度及进深位置，螺栓固定检查调整。
2. 弹标高线：用水准仪在施工区域内每个墙柱角上抄出水平点，若墙体较长，中间也应适当抄几个点，弹出水准线，水准线距地面一般为500mm，从水准线量至吊顶设计高度，用墨斗弹出吊顶标高线。
3. 安装吊杆：根据标高线，使用冲击钻在墙面上钻孔，插入金属膨胀管，将吊筋固定在膨胀管上，确保吊杆水平、垂直。
4. 安装轻钢龙骨：根据吊杆间距，将轻钢龙骨与吊杆连接，调整龙骨水平、垂直，固定牢固。
5. 安装弹簧片：在轻钢龙骨上安装弹簧片，用于支撑格栅板。
6. 安装格栅主副骨：将主骨、副骨按设计要求安装在弹簧片上，确保格栅板与龙骨连接牢固。
7. 安装铝合金格栅：将铝合金格栅板条按照设计要求安装到主副骨上，调整格栅板平整度。
8. 收口整理：对格栅板进行收口处理，确保吊顶美观、整洁。
四、质量控制1. 材料检验：确保所用材料符合设计要求，质量合格。
2. 施工过程检验：在施工过程中，严格控制施工质量，发现问题及时整改。
3. 成品检验：吊顶安装完成后，进行整体检查，确保吊顶平整、牢固、美观。
铝格栅吊顶施工方案
铝格栅吊顶施工方案
铝格栅吊顶是一种常用的装饰吊顶材料，具有美观、耐用、环保等特点。
下面，就铝格栅吊顶的施工方案进行详细介绍。
一、前期准备工作
1.对吊顶施工的区域进行测量，确定所需的吊顶面积和铝格栅的数量。
2.清理施工区域，确保施工场地平整、干净。
二、安装吊杆
1.确定吊杆的位置和间距，并使用水平仪进行水平校验。
2.用电钻在墙面安装吊钉，并用膨胀螺丝固定。
3.将吊杆安装在吊钉上，确保吊杆平整并与墙面垂直。
三、安装辅助龙骨
1.根据铝格栅的尺寸，确定辅助龙骨的长度，并进行切割。
2.将辅助龙骨用膨胀螺丝固定在吊杆上。
四、安装主龙骨
1.根据吊顶面积和铝格栅的安装要求，确定主龙骨的位置和间距。
2.将主龙骨用膨胀螺丝固定在辅助龙骨上，确保主龙骨平整并与辅助龙骨垂直。
五、安装铝格栅
1.根据吊顶面积和铝格栅的尺寸，将铝格栅进行切割。
2.将铝格栅依次安装在主龙骨上，使用铝格栅专用的连接件进
行固定，确保铝格栅平整、牢固。
六、清理和检查
1.清理施工现场的杂物和垃圾。
2.仔细检查整个铝格栅吊顶的安装情况，确保各个部位的连接牢固、无松动。
七、验收和维护
1.进行验收，检查吊顶的外观和质量。
2.定期维护和清洁吊顶，保持其美观和耐用性。
以上就是铝格栅吊顶的施工方案，通过严格按照以上步骤进行施工，可以保证吊顶安装的质量和效果。
在施工过程中要注意安全，遵守相关施工规范，确保工程的顺利进行。
同时，要选择优质的铝格栅材料和专业的施工队伍，以保证吊顶的质量和使用寿命。
外墙铝格栅施工工艺
外墙铝格栅施工工艺1、材料选用：主骨架立柱用钢方管；格栅用铝合金方管；钢立柱与预埋件连接用8#槽钢；铝方管与钢立柱用铝角码连接；锚固件分为：攻钢螺丝和拉铆钉；上预埋板，下预埋板。
2、预埋件安装：上预埋件用-12×250×250钢板，用二根M12×110膨胀螺栓和二根M14×260化学锚栓，膨胀螺栓和化学锚栓固定位置采用对角固定方式，预埋件埋设位置在12层雨蓬下的第一道混凝土梁上；下预埋件用-8×200×200钢板，用四根M12×110膨胀螺栓固定，预埋件埋设位置在12层的楼板上。
所有锚固螺栓必须牢固可靠，预埋件埋设完毕后，乙方进行报验，经验收合格后才能开始进行主骨架焊接。
3、主骨架固定：主骨架固定采用焊接方式，上固定点用二根8#槽钢作支承点；下固定点是把预埋件按立柱位置埋好后，把立柱直接焊接在预埋板上，所有连接点用焊接施工工艺，四面满焊，焊缝高度必须大于6d；主龙骨顶端应距雨蓬铝塑板20㎜。
4、铝格栅安装：主龙骨安装完成后，乙方进行报验，经验收合格后才能进行铝格栅安装。
铝格栅与立柱连接用L20㎜铝角码，铝角码长度为22㎜。
铝角码与立柱连接的固定螺丝用二个Ф5×25攻钢螺丝；铝格栅与铝方管连接的固定螺丝用二个Ф5.5×12拉铆钉，连接节点如图(附图)，铝格栅的间距为中至中125㎜。
5、注意事项：1) 东北段、东南段、西北段三处在北面和南面的彩钢板屋顶上100㎜处预留800㎜×800㎜的方洞，共三个。
2) 西北段按北面的门洞大小预留出入口。
3) 洞口四边用L20㎜通长角铝收口，角铝安装位置在铝格栅的内边，收口角铝用Ф5.5×12拉铆钉固定。
4) 洞口内的铝格栅与洞口外的铝格栅必须同在一水平线上，四边用L20㎜通长角铝收口，角铝安装位置在铝格栅的内边，收口角铝用Ф5.5×12拉铆钉固定，形成一个独立活动门。
铝合金格栅吊顶施工方案
铝合金格栅吊顶施工方案一、施工准备：1、材料准备：铝合金格栅板条、铝合金边龙骨及吊挂件，规格尺寸、强度、花纹图案均符合设计要求。
辅料有φ6吊筋、角钢、金属膨胀管，吊筋、角钢必须满刷两道防锈漆。
2、机具准备：冲击钻、扳手、钳子、钢锯、墨斗、尼龙线、钢锉、电焊机等。
二、作业准备：1、吊顶内的大型管道已经完工且打压试验完毕，支管基本到位，风口、灯位、消防喷洒头、烟感报警器等露明设备位置已经确定。
2、室内湿作业工作全部完成。
3、墙面装饰工作基本完成。
4、各种材料配套、齐全。
5、操作平台搭设完毕。
三、铝合金格栅吊顶施工工艺流程：四、操作要求：1、弹线：在吊顶房间四周墙面上弹出吊顶标高线。
根据分片布置图将吊筋位置线弹到顶板上，并明确标出吊筋位置，和风口、灯具、烟感报警器、消防喷洒头等露明设备的位置。
2、安装吊筋：在标明吊筋位置的楼板上用冲击钻打孔，用金属膨胀管将φ6吊筋固定在楼板上。
吊筋的间距为2000mm。
若有设备影响，必须补打吊筋。
若有大型风管影响造成吊筋不能安装，必须在风管下增加角钢，再把吊筋安装在角钢上。
吊筋在横竖双向都应在一条直线上，不能斜拉。
吊筋必须直接固定在楼板上，严禁将吊筋连接在风管、水管、电管、桥架等设备上或其吊挂件上。
3、建筑底面处理：对格栅吊顶以上部分应进行涂刷黑漆处理，或按照设计要求的颜色进行涂刷处理。
4、安装边龙骨：严格按照弹好的吊顶标高控制线，用水泥钉将边龙骨固定在墙面上，固定间距不得超过200MM。
边龙骨转角处要将龙骨锯成45O角，用钢锉将毛刺锉光后对接。
5、水电等设备工程按照格栅的分片和标高调整与露明设备连接支管的位置，使其准确无误。
6、安装铝合金格栅：首先将铝合金格栅散件按照设计要求在地上拼装起来。
然后从墙角开始，将分片吊顶托起，高度略高于标高线，并固定。
固定分片的同时应将的分片拼缝对齐，并用铁件进行连接固定。
吊顶安装完毕后进行调平，当房间面积较大时应起拱，高度为短跨的1.5/2000。
铝格栅安装施工工艺
铝格栅安装施工工艺一、施工工艺工艺流程：墙面弹水平线→安装吊筋→安装龙骨→隐检→安装格栅→调平→饰面清理→分项验收二、施工方法1、弹线：根据楼层标高水平线，根据设计标高，沿墙上四周，弹出顶棚标高水平控制线和龙骨分档控制线。
并注意是否与水电的标高相矛盾，如有相矛盾的地方及时解决。
2、安装吊筋（铁线）：在弹好顶棚标高水平线后，确定吊杆下端头的标高，将吊杆的上部与预埋钢筋焊接或者用角钢一边打孔用膨胀螺栓固定到结构顶板内，一边与吊杆Ф10镀锌钢丝焊接牢固，吊好铁线后，将铁线穿入调节弹簧片内，弹簧片要求为镀锌的。
吊杆的纵横间距1200mm左右。
3、安装格栅：将格栅天花，装在直径Ф4mm镀锌铁线吊钩上，将吊钩一端穿进主骨孔内，一端固定在弹簧片上。
通过专用连接件将每一根格栅条连起来。
4、调平：将格栅天花连接后，在格栅的底部按照墙面上的控制线拉线调直，并通过调节弹簧片调整至要求水平即可。
5、安装边龙骨：按照吊顶标高线在墙四周预埋防腐木楔并用水泥钉固定25*25边龙骨，固定间距不大于400mm，边龙骨阴阳角交接处拼角成45°，要求边龙骨要固定牢固、平整。
三、质量标准1、主控项目：顶标高、尺寸、起拱和造型符合设计要求。
铝格栅的材质、品种、规格、图案和颜色符合设计要求。
铝格栅安装必须牢固。
吊杆、龙骨的安装间距，连接方式符合设计要求。
2、一般项目：铝格栅表面洁净、色泽一致、没有翘曲、裂缝和缺损。
压条平直、宽窄一致。
铝格栅上的机电末端位置合理美观，与金属板的交接吻合、严密。
金属吊杆、龙骨的接逢均匀一致，角缝吻合，表面应平整、无翘曲。
允许偏差项目：四、施工时注意的质量问题1、吊顶不平：原因分析：水平线控制不好，是吊顶不平的主要原因，主要是两方面：一是防线时控制不好；二是龙骨未拉线调平。
安装、连接搁栅板的方法不妥，也是易使吊顶不平，严重的还会产生波浪形状。
如龙骨未调平就急于安装条板，再进行调平时，由于其受力不均产生波浪形状。
铝格栅安装技术交底
5.4中小型机具必须经检验合格，履行验收手续后方可使用。同时应由专门人员使用操作并负责维修保养。必须建立中小型机具的安全操作制度，并将安全操作制度牌挂在机具旁明显处。
1施工准备
1.1材料准备
轻钢龙骨（主龙骨C38*12*1.0）、配件、吊杆、膨胀螺栓、铝格栅（0.5mm厚）等，进场检验合格且是否有出厂合格证及材料质量证明。
1.2机具准备
电动工具：无齿锯、手枪钻、台钻、冲击电锤、
手动工具：拉铆枪、钳子、螺丝刀、扳子、钢尺、钢水平尺、线坠等。
1.3作业条件
1.3.1在所要吊顶的范围内，机电安装均已施工完毕，各种管线均已试压合格，且已经过隐蔽验收。
3.1.2轻钢骨架的吊杆，龙骨安装必须位置正确，连接牢固，无松动。
3.1.3格栅无翘曲、折裂、变形等缺陷，安装必须整齐。
3.2一般项目
3.2.1整面轻钢骨架应顺直、无弯曲、无变形；吊挂件、连接件应符合产品组合的要求。
3.2.2格栅表面平正、洁净、颜色一致，无污染，等缺陷。
3.2.3允许偏差
铝格栅吊顶工程允许偏差及检验方法
序号
项类
项目
允许偏差（mm）
检验方法
格栅
1
龙骨
龙骨间距
2
尺量检查
2
龙骨平直
3
尺量检查
3
起拱高度
±10
拉线尺量
4
龙骨四周水平
±5
尺量或水准仪检查
5
铝格栅
表面平整
2
用2m靠尺检查
6
接缝平直
铝格栅施工方案
铝格栅施工方案
铝格栅是一种常用的建筑幕墙装饰材料，其具有轻质、防火、耐腐蚀、易加工等特点，被广泛应用于各类建筑和装饰工程中。
以下是一种典型的铝格栅施工方案。
1. 材料准备：铝格栅板、铝型材、连接件等。
铝格栅板应选用厚度适中、质量稳定的产品，铝型材应表面光滑、无瑕疵。
同时，施工现场也需要准备好必备的安全设备和施工工具。
2. 基础处理：根据设计要求，在建筑外墙进行基础处理，确保基础平整、牢固。
如果需要，可以进行防水处理。
3. 型材安装：根据设计要求，在建筑外墙上安装铝型材，一般可以使用螺栓固定，也可以使用焊接或胶粘剂固定。
安装时应注意型材的垂直度和水平度，定位准确，确保牢固稳定。
4. 格栅板安装：将铝格栅板按预定的图案和尺寸安装到铝型材上。
安装时应注意格栅板与型材之间的嵌合程度和连接紧密度，确保整体的美观和结构稳定。
可以使用螺栓或胶粘剂对格栅板进行固定，具体方法应根据格栅板的尺寸和重量选择。
5. 美观处理：可以根据需要对铝格栅进行一些美观处理，如喷涂防腐漆、阳极氧化等。
这样可以提高铝格栅的耐久性和装饰效果。
6. 安全检查：在施工完成后，应进行安全检查，确保施工质量符合要求，并对施工工地进行清理，保持施工现场的安全和整
洁。
以上是一种典型的铝格栅施工方案。
在实际施工中，应根据具体工程的要求和设计方案进行调整和优化。
在施工过程中，需要注意施工人员的安全，遵循相关的施工规范和操作规程，以确保施工质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝格栅简介
铝格栅是近几年来生产的吊顶材料之一，铝格栅具有开放的视野，通风，透气，其线条明快整齐，层次分明，体现了简约明了的现代风格，安装拆卸简单方便，成为近几年风靡装饰市场的主要产品，铝格栅主要可分为凹槽铝格栅和平面铝格栅
常规铝格栅
（仰视见光面）标准为10mm或15mm，高度有20mm、40mm、60mm和80mm可供选择。
铝格栅格子尺寸分别有50X50mm, 75X75mm, 100X100mm, 125X125mm, 150X150mm, 200X200mm 片状格栅常规格尺寸为（mm）：10*10、15*15、25*25、30*30、40*40、50*50、60*60 间距越小价格越高
铝格栅吊顶工艺流程、操作工艺
1.确定好高度，在墙上用墨斗弹高水平线
2.用铁的膨胀栓把吊筋固定在顶上，吊筋下面固定轻钢龙骨要保持水平（如果格栅跨度不超过3米就不需要吊筋了）
3.用水泥钉把铝角线沿水平线钉好
4.把铝格栅放地上组拼完整
5.把组拼好的格栅天花放在铝角铁上面，中间的位置用细铁丝直接扎在轻钢龙骨上.
⑴弹线用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间也应适当抄几个点），弹出水准线（水准线距地面一般为500㎜），从水准线量至吊顶设计高度，用粉线沿墙（柱）弹出水准线，即为吊顶格栅的下皮线。
同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。
主龙骨应从吊顶中心向两边分，最大间距为1000㎜，并标出吊杆的固定点，吊杆的固定点间距900㎜～1000㎜。
如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。
⑵固定吊挂杆件采用膨胀螺栓固定吊挂杆件。
可以采用ф6的吊杆。
吊杆可以采用冷拔钢筋和盘圆钢筋，但采用盘圆钢筋应采用机械将其拉直。
吊杆的一端同L30*30*3角码焊接，（角码的孔径应根据吊杆和膨胀螺栓的直径确定）另一端可以用攻丝套出大于100㎜的丝杆,也可以买成品丝杆焊接。
制作好的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。
⑶轻钢龙骨安装轻钢龙骨应吊挂在吊杆上（如吊顶较低可以省略掉本工序，直接进行下道工序）。
一般采用38轻钢龙骨，间距900㎜～1000㎜。
轻钢龙骨应平行房间长向安装，同时应起拱，起拱高度为房间跨度的1/200～1/300。
轻钢龙骨的悬臂段不应大于300㎜，否则应增加吊杆。
主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。
轻钢龙骨挂好后应基本调平。
跨度大于15m以上的吊顶，应在主龙骨上，每隔15m加一道大龙骨，并垂直主龙骨焊接牢固。
⑷弹簧片安装：用吊杆与轻钢龙骨连接（如吊顶较低可以将弹簧片直接安装在吊杆上省略掉本工序），间距900㎜～1000㎜，再将弹簧片卡在吊杆上。
⑸格栅主副骨组装将格栅的主副骨在下面按设计图纸的要求预装好。
⑹格栅安装将预装好的格栅天花用吊钩穿在主骨孔内吊起，将整栅的天花连接后，调整至水平即可。
