模拟电子线路基础共145页
模拟电路基础ppt课件可编辑全文
1.4.3 三极管的工作状态
1. 放大状态 在上面一部分中分析了三极管的放大原理。为了使三极管有放大能力，在输入回路加基极直流电源VBB，在输出回路加集电极直流电源VCC，且VCC大于VBB，使发射结正向偏置、集电结反向偏置。此时称三极管处于放大状态，条件是发射结正向偏置、集电结反向偏置。 2. 饱和状态 如果输出回路的集电极直流电源VCC小于输入回路的基极直流电源VBB，则发射结和集电结都是正向偏置。由于发射结和集电结都是正向偏置，在开始发射结和集电结上的势垒都变窄，使发射区和集电区的自由电子同时涌入基区，但是由于基区面积很小，且掺杂浓度很低，涌入到基区的电子中只有极少部分与空穴复合，形成基极电流IB，绝大部分扩散到基区的电子堆积在发射结和集电结附近，使发射结和集电结上的势垒加宽，阻止了发射区和集电区的自由电子进一步扩散到基区，由此可见，此时三极管没有放大能力。 此种状态称三极管处于饱和状态，条件是发射结和集电结都是正向偏置。 3. 截止状态 如果在输入回路的基极直流电源VBB小于发射结的开启电压，则发射结处于零偏置或反偏置。由于外加电压没有达到发射结的开启电压，使发射区的自由电子不能越过发射结达到基区，不能形成电流，从而发射极、集电极和基极的电流都很小，也就谈不上放大了。此时称三极管处于截止状态，条件是发射结零偏置或反偏置、集电结反向偏置。
*
1.3.3 二极管的等效电阻
直流等效电阻也称静态等效电阻。如图1-9所示，在二极管的两端加直流电压UQ、产生直流电流IQ，此时直流等效电阻RD定义为 交流等效电阻表示，在二极管直流工作点确定后，交流小信号作用于二极管所产生的交流电流与交流电压的关系。在直流工作点Q一定，在二极管加有交流电压u，产生交流电流i，交流等效电阻r定义为
*
例1-1 图10(a)是由理想二极管D组成的电路，理想二极管是指二极管的导通电压U为0、反向击穿电压U为，设电路的输入电压u如图10(b)所示，试画出输出uo的波形 解：由二极管的单向导电特性，输入信号正半周时二极管导通，负半周截止，故输出uo的波形如右图所示。
《模拟电子线路》课件
元件参数优化
元件参数优化
在模拟电子线路中，元件参数的选择对电路性能具有重要影响。通过优化元件参数，可以 提高电路性能、减小功耗和减小体积。
电阻优化
电阻是模拟电子线路中常用的元件，其阻值和功率等参数的选择对电路性能有直接影响。 优化电阻参数，如选用高精度、低温度系数的电阻，可以减小电路误差和提高稳定性。
电路板制作
将PCB板图交给工厂制作电路 板。
电路原理图设计
根据设计要求，使用电路设计 软件绘制电路原理图。
PCB板设计
使用PCB设计软件，将电路原 理图转换为PCB板图。
元件焊接与组装
将采购的元件焊接到电路板上 ，完成电路板的组装。
电路调试与测试
电源检查
检查电源是否正常，确保电源电压符 合要求。
02
电路性能改进
电源效率改进
在模拟电子线路中，电源效率是一个重要的性能指标。通 过改进电源效率，可以减小功耗和减小散热问题。
信号质量改进
信号质量是模拟电子线路中的关键性能指标之一。通过改 进信号质量，可以提高电路的信噪比和减小失真。
动态性能改进
动态性能是模拟电子线路中衡量电路快速响应能力的指标 。通过改进动态性能，可以提高电路的响应速度和减小超 调和振荡。
特点
模拟电路能够实现信号的放大、滤波 、转换等功能，具有高精度、低噪声 、稳定性好等优点，广泛应用于通信 、音频、图像处理等领域。
模拟电子线路的应用
01
02
03
通信系统
模拟电子线路在通信系统 中主要用于信号的发送、 接收和处理，如调制解调 器、滤波器等。
音频处理
模拟电子线路在音频处理 中主要用于信号的放大、 滤波和音效处理，如音频 功放、音响设备等。
模拟电子技术基础完整版电子教案最全ppt整本书课件全套教学教程(最新)
第1章 电子元器件基本知识
1.1 半导体基本知识 1.2 半导体二极管 1.3 半导体三极管 1.4 场效应管
1.1 半导体基本知识
1.1.1 半导体的特点
1.本征半导体 所谓本征半导体就是结构完整的、纯净的不掺杂任何杂质
的半导体。 2.自由电子和空穴
共价键中的电子不是自由的，不能自由运动。即本征半导 体是不导电的。
上一页 下一页
1.3 半导体三极管
1.3.5 复合三极管
在放大电路中，有时单只三极管难以满足某些方面的特殊 要求，通常把两个或两个以上三极管按一定方式连接成一个电 路来达到所要求的参数，这个电路可以等效的看成一只参数特 别的管子，称为复合管。复合管又称达林顿管。 1.两只同类型（NPN或PNP）三极管组成的复合管
由于外加电源产生的电场与PN结内电场方向相同，加强了 内 电场，使PN结变宽，阻碍了P区和N区多数载流子向对方的扩散。 在外电场作用下，只有少数载流子形成了极为微弱的电流，称 为 反向电流。此时PN结处于反向截止状态。应当指出，反向电流 是 少数载流子由于热激发产生，因而反向电流受温度影响很大。
上一页 返回
上一页 下一页
1.4 场效应管
漏源击穿电压U(BR)DS 栅源击穿电压U(BR)GS 在实际使用中加在场效应管各电极之间的电压不允许超过 上述两个击穿电压，否则会损坏场效应管。 5.漏极最大允许耗散功率PDM 场效应管工作时要消耗电功率，继而转变成热能，使场效 应管的温度升高。所以场效应管在工作时实际消耗的功率不允 许超过PDM，否则会因温度过高而烧毁场效应管。
图1-6
返回
1.2 半导体二极管
2.类型 依据不同的分类方法，可对二极管的类型做以下归类：
（1）按制造材料分：有硅二极管、锗二极管等。 （2）按用途分：有整流、稳压、检波、开关等二极管。 （3）按结构分：有点接触型、面结型和平面型二极管。 （4）按功率分：有大功率、中功率、小功率二极管。 （5）按封装形式分：有金属封装和塑料封装二极管。
模拟电路基础教程PPT完整全套教学课件全
返回目录 CONTENTS PAGE
透彻掌握器 件特性
1
重视对电路 构成原理的
学习
2
理论与实践 的关系
3
返回目录 CONTENTS PAGE
目前国内使用较多的电路设计仿真软件有PSPICE、Proteus和Multisim 等。就模拟电路仿真来说,Multisim 以其界面友好、功能强大、易于学习 的优点而受到高校电类专业师生和工程技术人员的青睐。Multisim13.0版 本已上市,但目前使用比较稳定、用户数较多的还是10.0版本。对于使用 者来说,只要有一台计算机和Multisim 软件,就相当于拥有了一间设备齐全 的电路实验室,可以调用元器件,搭建电路,利用虚拟仪器进行测量,对电路 进行仿真测试,可以实时修改各类电路参数,实时仿真,从而帮助使用者了解 各种电路变化对电路性能的影响,对电路的测量直观、智能,是进行电路分 析和设计的有效辅助工具。使用者在学习和解题的过程中,可以通过 Multisim 对电路中某个节点的电压波形、某条支路的电流波形、电路结构 变化产生的影响等方方面面问题快速仿真而得到答案。
模拟电路基础教程PPT课件
1.1.4 一般电子系统的构成 1.电子系统的分类
返回目录 CONTENTS PAGE
模拟电子 系统
数字电子 系统
模拟电路基础教程PPT课件
2.电子系统的构成
返回目录 CONTENTS PAGE
模拟电路基础教程PPT课件
返回目录 CONTENTS PAGE
1.1.5 模拟电子技术的发展
在式(1-1-1)中,K 为常数,使u(t)和T(t)之间形成如图1-1-1所示的相 似形关系。如果K 不能保持为常数,则称模拟信号发生了失真。失真问 题是模拟电路中始终需要引起注意和克服的重要问题。
模拟电路基础PPT课件
第14页/共45页
开关型稳压电源原理：
图中三角波发生器通过比较器产生一个方波VB，去控制调整管的通断。调整管导 通时，向电感充电。当调整管截止时，必须给电感中的电流提供一个泄放通路。续 流续流二极管D即可起到这个作用，有利于保护调整管。
根据电路图的接线，当三角波的幅度小于比较放大器的输出时，比较器输出高电 平，对应调整管的导通时间为Ton；反之输出为低电平，对应调整管的截止时间Toff。

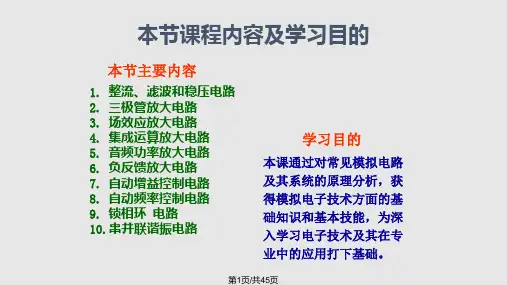

本节课程内容及学习目的
本节主要内容
1. 整流、滤波和稳压电路 2. 三极管放大电路 3. 场效应放大电路 4. 集成运算放大电路 5. 音频功率放大电路 6. 负反馈放大电路 7. 自动增益控制电路 8. 自动频率控制电路 9. 锁相环 电路 10.串并联谐振电路
学习目的
本课通过对常见模拟电路 及其系统的原理分析，获 得模拟电子技术方面的基 础知识和基本技能，为深 入学习电子技术及其在专 业中的应用打下基础。
晶体管电路的三种连接方式：
E
uiCຫໍສະໝຸດ BB uo uiC
uo
E
共基极
共发射极
第18页/共45页
电 流 放 大 作 用 示 意 图
E
B
ui
uo
C
共集电极
共射极放大电路
电路组成：
C1：输入耦合电容，起隔直流作用； Rb1 、Rb2：基极偏置电阻，为基极提供偏 置电压； Re：射极偏置电阻（直流负反馈）； Ce：射极旁路电容 Rc：集电极偏置电阻，具有把集输出电极 电流ie转化成集电极电压EC输出； C2：输出耦合电容，具有隔离作用，使放 大器与负载之间直流隔离，而交流耦合。
第1页/共45页
整流、滤波和稳压电路
模拟电子线路1
模拟电子技术基础
第二代电子器件——晶体管
晶体管是用半导体材料制成的，也称为半导体器件 (semiconductor device)或者固体器件(solidstate device)。
上页 下页 后退
模拟电子技术基础
晶体管的主要特点： a. 体积小、重量轻。 b. 寿命长、功耗低。 c. 受温度变化的影响较大。 d. 过载能力较差。 e. 加电压不能太高。
基本知识: 是指基本的电子器件和电子电路的性能以及其主要应 用。
基本技能: 是指电子测试技术、电子电路的分析计算能力和识图 能力。
上页 下页 后退
模拟电子技术基础
2．课程内容的重点
本课程基本内容： (1) 电子器件，包括集成电路。
学习的重点: a. 了解电子器件的外部特性。 b. 了解电子器件在电路中的应用。
(3) 器件、电路、应用三者学习的关系是： 管、路、用结合，管为路用，以路为主。
分立电路与集成电路的关系 (a) 分立电路在很多应用场合已经被集成电路所代替。 (b) 分立电路仍然是电子电路中最核心的电路。 (c) 分立电路是集成电路中的基本单元电路。 (d) 分立为基础、集成是重点，分立为集成服务。
f. 并且故障率高。
上页 下页 后退
模拟电子技术基础
0.2 本课程的性质、任务和重点内容
1．本课程的性质与任务
性质:是电子技术方面入门性质的基础技术课。
任务：是使学生获得电子技术方面的基本理论、基 本知识和基本技能（简称“三基”）。
“三基”:
上页 下页 后退
模拟电子技术基础
基本理论: 主要是指电子电路的基本分析方法。
模拟电子技术基础

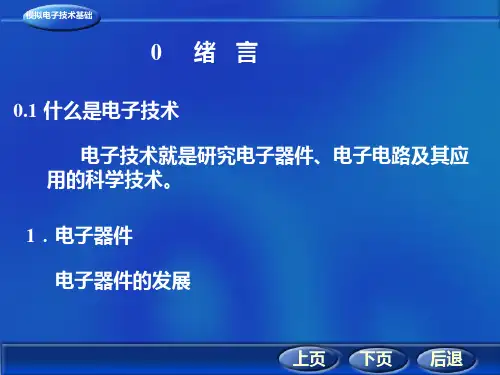

0 绪言
0.1 什么是电子技术
模拟电子技术基础pdf全
可编辑修改精选全文完整版
模拟电子技术基础pdf
模电往高大上讲，就是电子器件和电子线路及其应用的一门专业基础课。
往通俗点说就是，高中理想的二极管贴近现实，甚至长了一个“脚”，三极管诞生了，各种功率等数据嫌小，找放大电路来帮忙，还有对看不见摸不着的信号进行各种处理。
模拟电子技术以晶体管、场效应管等电子器件为基础，以单元电路、集成电路的分析和设计为主导，研究各种不同电路的结构、工作原理、参数分析及应用。
通过本课程的学习，使学生掌握模拟电路的基本原理及分析方法，深刻认识单元电路、集成电路在实际电路中的应用。
学习后，您将会做什么：
能熟练掌握阅读和分析电路图的方法，具备查阅电子器件和集成电路手册的能力，学会常用电子仪器的使用，掌握电路的设计、安装及调试方法
适用人群：
从事电子技术使用以及现场维修的技术人员。
PLC使用人员，中级或以上的电工。
课程特色：
以实际材料为例，迅速讲解相关知识，举例大量的实际电路知识，图示性强。
能使人很清晰的看懂知识点。
第一章：直流稳压电源的制作与调试（第1-12课时）
第二章：分立元件放大电路分析与调试（第12-30课时）
第三章：集成运算放大器基础及负反馈电路（第31-37课时）
第四章：集成运算放大器的应用（第38-49课时）
第五章：功率放大电路（第50-58课时）
第六章：正弦波振荡电路（第59-63课时）
第七章：光电子器件及其应用（第64-68课时）
第八章：晶闸管及其应用电路（第69-76课时）。
电子技术基础(模拟电子电路)精选全文完整版
Ω
1.86
kΩ
ri RB // rbe (1 β )RE Ii
8 .03 kΩ
+
ro RC 6 kΩ
Au
rbe
βRL (1 β
) RE
RS
E
+ S-
U i
B Ib
Ic C
IRB
β Ib rbe
RB
E RC RL
RE Ie
8.69
-
+ U o -
微变等效电路
射极输出器
RB C1 +
RB1 C1
RC
+C2
+
+
+
ui RB2 RE1
RL uo
–
RE2
+ CE
–
解: (1)由直流通路求静态工作点。
VB
RB2 RB1 RB2
UCC
20 12V 60 20
3V
IC
IE
VB
UBE RE
3 0.6 3
mA
0.8 mA
RB1 VB
RC IB
+UCC IC +
UCE
IB
IC β
0.8 μ A 50
2. 放大电路的微变等效电路
将交流通路中的晶 体管用晶体管微变等 效电路代替即可得放 大电路的微变等效电 路。
ii B ib
+
RS+ eS -
ui RB -
ic C
+
RC RL uO -
E
ii B ib
ic C
+
RS
ib
+ ui RB rbe
模拟电子基本电路技术基础知识教育学习课件PPT101页
必须
Uimax U Z R
UZ RL max
I Z max
即 R
Ui max U Z R I L max z max U Z
RL max
Rmin
可见 R的取值范围是在 Rmin与Rmax之间
若计算结果出现 说明给定条件下Uz已超出了 的稳压工作范围
限幅电路例题
（输入波形：幅值为5V的正弦波）
Ｖｉ＞－２Ｖ D导通： Vo=－２Ｖ 2V
Ｖｉ＜－２Ｖ D截止： Ｖｏ＝Ｖｉ
2V
Ｖｉ＞２Ｖ Ｄ通： Ｖｏ＝－２Ｖ＋Ｖｉ
Ｖｉ＜２Ｖ Ｄ止： Ｖｏ＝０Ｖ
限幅电路例题
Ｖｉ＞－２Ｖ Ｄ导通： Ｖｏ＝Ｖｉ＋２Ｖ
－２Ｖ
Ｖｉ＜－２Ｖ Ｄ截止： Ｖｏ＝０Ｖ
－２Ｖ
Ｖｉ＞－２Ｖ Ｄ通： Ｖｏ＝Ｖｉ
Ｖｉ＜－２Ｖ Ｄ止： Ｖｏ＝－２Ｖ
1.提供了整个放大器的能源）
∴ 放大电路实质上是一种能量转换器 作用是将直流能量转化为所需的交流能量
RC: (几几十K)集电极电阻 将电流的变化转化 为电压变化，从而获得电压放大作用
C1,C2: (几uf几十uf)隔断直流，耦合交流信号
(1.对直流相当于开路 1.对交流相当于短路)
§1.2 三极管放大电路
当 U i U i min RL RL min时，Iz最小
要使 U 0 U Z
必须
U i min U Z R
UZ RL min
I z min
即 R
U i min U Z R I L min z min U Z
RL min
Rm a x
基本电路
§1.1 晶体二极管电路
当 U i U i max RL RL max ，Iz最大
模拟电路整套课件完整版电子教案最全ppt整本书课件全套教学教程
上一页 下一页 返回
第一节 晶体二极管
三、晶体二极管器件的参数及分类
1.二极管的主要参数 (1)最大整流电流IFM 最大整流电流是指二极管长时间使用时，允许流过二极管的
最大正向平均电流。当电流超过这个允许值时，二极管会因 过热而烧坏，使用时务必注意。 (2)最高反向工作电压VRM 指二极管在使用时允许加上的最高反向电压。如果超过此值 二极管可能被击穿。一般是反向击穿电压的1/2或2/3。
上一页 下一页 返回
第一节 晶体二极管
二、PN结合晶体二极管的结构和特性
1.PN结 如果在硅或锗本征半导体中采用掺杂工艺，使半导体的一边
形成P型半导体，另一边形成N型半导体，则在这两种导电性 能相反的半导体交界面上，将形成一个特殊的接触面，称为 PN结。如图1-2 ( a)所示。 将P型半导体与N型半导体制作在同一块硅片上，在无外电场 和其他激发作用下，参与扩散运动的多子数目等于参与漂移 运动的少子数目，从而达到动态平衡
和集电极电流之和。无论是NPN型管还是PNP型管，均符合这
一规律。由于基极电流很小，因而 IE≈IC 在PNP型管中，IE流入三极管，IB IC流出三极管，如图1-19
所示
上一页 下一页 返回
第二节 晶体三极管
(2)三极管的电流放大作用。
在图1-18所示电路中，信号从基极与发射极之间输入，从集电 极和发射极输出，因此发射极是输入、输出回路的公共端，这
上一页 下一页 返回
第二节 晶体三极管
2.极限参数 极限参数是指管子工作时，不允许超过的参数，否则管子性
能下降或损坏。常见的极限参数主要有: (1)集电极最大允许电流ICM ：当集电极电流超过此值时，三
数字电子技术基础实验 模拟电子线路基础实验PPT学习教案
第28页/共123页
３、试用74LS138作数据分配器，画出其逻辑电路 图，验证其逻辑功能。记录实验结果。 ４、在图3.6所示原理电路中标出器件外引线管脚 号，并接好线。验证表3.3逻辑功能。
1、TTL与非门和CMOS与非门有 何异同点？
2、如何将与非门作为非门使用？
第14页/共123页
3、TTL或非门（或门）不用的输
实验二 SSI组合逻辑电路
一、实验目的
加深理解用SSI(小规模集成电路）构成的组合逻 辑电路的分析与设计方法
二、预习要求
１、按设计步骤，根据所给器件设计实验内容１、２ 的 逻辑电路图，并设计相应的表格。
示
5.1k
波
器
CH1
如图1.5
第6页/共123页
测试要点：
1、首先：观察Vi、VO波 形（直流耦合方式）。 2、 示波器作为“X/Y”显 示方式。 3、找到电压传输特性的 坐标原点。 4、画出特性曲线并标上 出所有参数。
如何找“X、Y”轴坐标原点？
第7页/共123页
3. 与非门的逻辑功能要求： 按与非门真值表逐项验证即可。
(2)输出低电平VOL 输出低电平VOＬ是指在规定的电源电压(例如5V)下，
输出端开路时的输出低电平．通常VOＬ≈０。
第9页/共123页
将其中任一输入端接地，其余输入端接高电平时测VOH； 输入端全部接高电平时测VOＬ。如图1.6所示。
CMOS VSS
+ V VO
-
图1.6
第10页/共123页
6、CMOS与非门的电压传输特性
模拟电子线路精讲课件
C1 Rs + us
+
iB
+ C2 uCE RL
+
uO
ui
-
-
-
-
-
-
-
图3.3 共射基本放大电路
[实验2-2-1] 放大电路静态工作点的测量
（1）不接ui ，接入VCC = +20V，用万用表测量三极管的静态工作点； （2）测量UBE ，并记录： UBE = V；
+ V CC
Rb +
+ uO + VCC
（4）调节Rb（RW），使UCE=10V；
Rc C1
+ +
（有/无）明显
+ V CC
Rb +
+ uO + VCC
Rc iC + T uBE
+
C2 Rb IB T
C1 Rs + us
+
iB
+ C2 uCE RL
+
uO
ui
-
-
-
-
-
-
-
[实验2-2-1] 放大电路静态工作点的测量
（5）调节Rb（RW），观察UCE有无明显变化，并记录： UCE （有/无）明显变化。
为逻辑关系。
2、三极管—放大状态，输出信号必须忠实 输入信号，对器件电源等有较高要求。 数字电路中三极管工作在截止和饱和状态。
3、分析方法
模拟：图解法，微变等效电路法。 数字：逻辑代数、真值表、卡诺图、
状态转换图等。
2 共射基本放大电路
（basic common emitter amplifier） 由单个三极管构成的放大电路称为基本放大电路。 i 1 共射基本放大电路的原理电路 1．原理电路 +
模拟电子技术基础(完整课件)
>100000
封装好的集成电路
课程的教学方法
模电——“魔”电 特点：电路形式多、公式多、工程性强 教学方法： 课堂讲课 ——每章小结 ——自我检测题
——作业 ——作业反馈
——实验 ——答疑
总成绩＝期末（70％）＋平时（30％） 平时：作业、课堂、实验等
教材：《模拟电子技术基础》，李国丽王涌李如 春主编，高等教育出版社，国家级十二 五规划教材
就在这个过程中，爱迪生还发现了一 个奇特 的现象：一块烧红的铁会散发出电子云。后人 称之为爱迪生效应，但当时不知道利用这一效 应能做些什么。
1904年，英国发明家弗莱明在真空中加热的 电丝(灯丝)前加了一块板极，从而发明了第一 只电子管，称为二极管。
1906 年，美国发明家德福雷斯特，在二极管 的灯丝和板极之间巧妙地加了一个栅板，从而 发明了第一只真空三极管，建树了早期电子技 术上最重要的里程碑——电子工业真正的诞生 起点 。
2000年10月10日，基尔比 与另外两位科学家共同分享 诺贝尔物理学奖。
获得2000年Nobel物理奖
1958年第一块集成电路：TI公司的Kilby，12个器件，Ge晶片
1959年7月30日，硅谷的仙童半导体公司的诺依斯 采用先进的平面处理技术研制出集成电路，也申请到 一项发明专利 ，题为“半导体器件——导线结构”； 时间比基尔比晚了半年，但确实是后来微电子革命的 基础。
1959年仙童制造的IC
诺依斯
1971年：全球第一个微处理器4004由Intel 公司推出，在它3毫米×4毫米的掩模上，有 2250个晶体管，每个晶体管的距离是10微米， 每秒运算6万次。也就是说，一粒米大小的芯片 内核，其功能居然与世界上第一台计算机—— 占地170平方米的、拥有1.8万个电子管的 “爱
模拟电路基础知识教程(新)
01单元半导体器件基础半导体的导电特性导体、绝缘体和半导体本征半导体的导电特性杂质半导体的导电特性PN结晶体二极管二极管的结构与伏安特性半导体二极管的主要参数半导体二极管的等效电路与开关特性稳压二极管晶体三极管三极管的结构与分类三极管内部载流子的运动规律、电流分配关系和放大作用三极管的特性曲线三极管的主要参数三极管的开关特性场效应管结型场效应管绝缘栅型场效应管特殊半导体器件发光二极管光敏二极管和光敏三极管02单元基本放大电路基本放大电路的工作原理基本放大电路的组成直流通路与静态工作点交流通路与放大原理放大电路的性能指标放大电路的图解分析法放大电路的静态图解分析放大电路的动态图解分析输出电压的最大幅度与非线性失真分析微变等效电路分析法晶体管的h参数晶体管的微变等效电路用微变等效电路法分析放大电路静态工作点的稳定温度变化对静态工作点的影响工作点稳定的电路场效应管放大电路场效应管放大电路的静态分析多级放大电路多级放大电路的级间耦合方式多级放大电路的分析方法放大电路的频率特性单级阻容耦合放大电路的频率特性多级阻容耦合放大电路的频率特性03单元负反馈放大电路反馈的基本概念和分类反馈的基本概念和一般表达式反馈放大电路的类型与判断负反馈放大电路基本类型举例电压串联负反馈放大电路电流并联负反馈放大电路电流串联负反馈放大电路电压并联负反馈放大电路负反馈对放大电路性能的影响降低放大倍数提高放大倍数的稳定性展宽通频带减小非线性失真改变输入电阻和输出电阻负反馈放大电路的分析方法深度负反馈放大电路的近似计算*方框图法分析负反馈放大电路04单元功率放大器功率放大电路的基本知识概述甲类单管功率放大电路互补对称功率放大电路OCL类互补放大电路OTL甲乙类互补对称电路复合互补对称电路变压器耦合推挽功率放大电路05单元直接耦合放大电路概述直接耦合放大电路中的零点漂移基本差动放大电路的分析基本差动放大电路基本差动放大电路抑制零点漂移的原理基本差动放大电路的静态分析基本差动放大电路的动态分析差动放大电路的改进06单元集成运算放大器集成电路基础知识集成电路的特点集成电路恒流源有源负载的基本概念集成运放的典型电路及参数典型集成运放F007电路简介集成运放的主要技术参数集成运放的应用概述运放的基本连接方式集成运放在信号运算方面的应用集成运放在使用中应注意的问题07单元直流电源整流电路半波整流电路全波整流电路桥式整流电路倍压整流电路滤波电路电容滤波电路电感滤波电路复式滤波电路有源滤波电路稳压电路并联型硅稳压管稳压电路串联型稳压电路的稳压原理带有放大环节的串联型稳压电路稳压电源的质量指标提高稳压电源性能的措施08单元正弦波振荡电路自激振荡原理自激振荡的条件自激振荡的建立和振幅的稳定正弦波振荡电路的组成LC正弦波振荡电路变压器反馈式振荡电路三点式LC振荡电路三点式LC振荡电路的构成原则电感三点式振荡电路电容三点式振荡电路克拉泼与席勒振荡电路（改进型电容三点式振荡电路）石英晶体振荡器石英晶体的基本特性和等效电路石英晶振：并联型晶体振荡电路石英晶振：串联型晶体振荡电路RC振荡电路RC相移振荡电路文氏电桥振荡电路09单元调制、解调和变频调制方式调幅调幅原理调幅波的频谱调幅波的功率调幅电路检波小信号平方律检波大信号直线性检波调频调频的特点调频波的表达式调频电路：变容二极管调频电路调频与调幅的比较鉴频对称式比例鉴频电路不对称式比例鉴频电路变频变频原理变频电路10单元无线广播与接受无线电广播与接收无线电波的传播超外差收音机超外差收音机方框图超外差收音机性能指标LC谐振回路LC串联谐振回路LC并联谐振回路输入回路调中频放大电路自动增益电路整机电路分析半导体导电特性导体、绝缘体和半导体自然界的各种物质就其导电性能来说、可以分为导体、绝缘体和半导体三大类。
