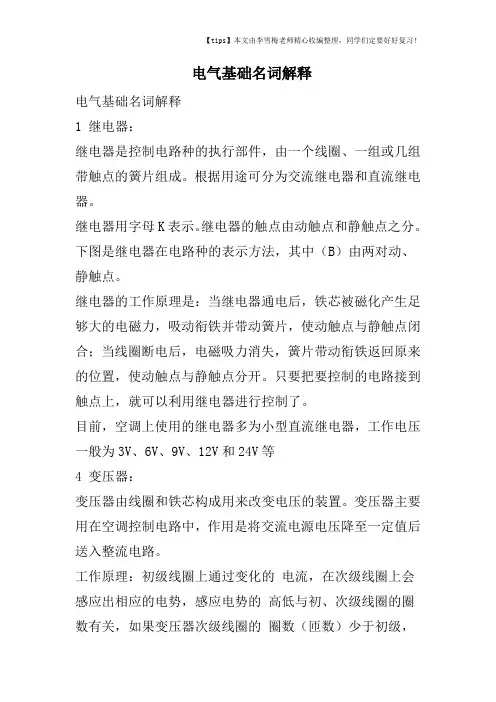

电气基础名词解释

电缆符号说明：

YJV22--4*16 代表聚乙烯绝缘聚氯乙烯护套的电缆，22代表铠装（即在四条线的外面有一层铁皮包裹），一共4芯，截面积为16平方毫米。

YJV-3X4-SC25-HDPE50；YJV：交联聚乙烯电缆，3*4：三根四平方的。SC25：电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设BV-5×16 SC32：导线型号为铜芯塑料绝缘线，5根16mm，穿焊接钢管敷设。

BV-2×2.5：导线型号为铜芯塑料绝缘线，2根2.5mm。

VV-5x2.5-SC32/WC/FC指5*2.5平方的VV（规格）电缆穿32的焊接钢管沿墙或地面暗敷设。

FPC(15)-WC：穿阻燃半硬聚氯乙烯管敷设。

WP1-BV(3×50+1×35)CT CE表示：1号动力线路，导线型号为铜芯塑料绝缘，3根50mm、1根35mm，沿顶板面用电缆桥架敷设。

WL2-BV(3×2.5)SC15 WC表示：2号照明线路、3根2.5mm2铜芯塑料绝缘导线穿钢管沿墙暗敷。

ZR-BV阻燃型铜芯聚氯乙烯绝缘电线。

NH-B-YJV铜芯交联聚乙烯绝缘聚氯乙烯护套B类成束阻燃型耐火电力电缆。

TMY-3（80*8）+1（60*6）：80*8表示ABC三相为80*8的铜排60*6

为零排。TMY是硬铜母（铜排母线）的意思。

RVS：铜芯pvc护套双绞线，通常用于公共广播系统/背景音乐系统布线，消防系统布线。

RVV：铜芯pvc内护pv外护平行护套线，通常用于弱电电源供电等。

BV，BV电线，全称是铜芯聚氯乙烯绝缘电线。因为分类和用途是用来分布电流用的，属于布电线类，用字母B表示；绝缘材料为聚氯乙烯，用字母V表示，因而得。

开关器件符号说明：

TIMS-125/80/43002 其中4表示四级；300：热磁脱扣器；2：电机保护用。

DZ47-60/3P-25：小型断路器，型号DZ47-60，三相25A。

C65N-16A：2P是指适使用C65小规格的断路器，最大分断电流为6000A，额定电流为16A，2P指双极的，VE-30mA指漏电保护电流为30mA C65N-C16/3P：C65指断路器型号，N表示分断电流为6000A，C16表示保护照明线路用，容量为16A，3P表示3极

JDZ10-6 6000/100 0.2/1 （电压互感器）：J 电压互感器Voltage transformer；D 单相Single phase；Z 浇注式Casting type；10 设计序号Design Number；6电压等级（kV）Voltage class(kV)；6000/100 额定电压比；0.2/1准确等级

电度表型号DD28；DD10；DD862。

第一个字母D 代表电度表；第二个字母T 代表三相（单相为D）；后面的数字是各生产厂商定的。

DD－单相, 如DD862

DT－三相四线, 如DT862

DS－三相三线,如DS862

F－复费率, 如DDSF855

Y－预付费, 如DDSY855

S－电子式, 如DDS855

敷设方式和敷设部位

敷设方式： SC:穿焊接钢管敷设； CT:用电缆桥架敷设;

敷设部位： WE：沿墙面敷设； WC：暗敷设在墙内；

FC：暗敷设在地面或地板内；CC：暗敷设在屋面或顶板内；

BMG1是负荷开关，SB是塑壳断路器，BM7是分断能力10KA的微断。

IP防护等级：

IP40：

4（接触电气设备保护和外来物保护等级）——防护1.0mm直径和更大的固体外来体探测器（球体直径为1.0mm,不应完全进入）。

0（电气设备防水保护等级）——无防护

IP30：

3（接触电气设备保护和外来物保护等级）——防护2.5mm直径和更大的固体外来体探测器（球体直径为2.5mm,不应完全进入）。

0（电气设备防水保护等级）——无防护

IP20：

2（第一个数字）——防护12.5mm直径和更大的固体外来体探测器（球体直径为12.5mm,不应完全进入）。

0（第二个数字）——无防护。

IP54：

5（第一个数字）——防护灰尘，不可能完全阻止灰尘进入，但灰尘进入的数量不会对设备造成伤害。

4（第二个数字）——防护喷水，从每个方向对准柜体的喷水都不应引起损害。

术语说明色别应为L1相黄色，L2相绿色，L3相红色。

回路：.电流通过器件或其他介质后流回电源的通路。通常指闭合电路。

通路：能构成电流的流通,能形成闭合回路的路(也就是电流能从电源正极流出,再从负极流进)称之为通路。通路是在电路中，处处连通的电路。

高压断路器：在电路正常时，用来接通或切断负荷电流；在电路发生故障时，用来切断巨大的短路电流。断路器具有可靠的灭弧装置，其灭弧能力很强。

它能在负荷情况下接通和断开电路，当系统产生短路故障时，能迅速切断短路电流。它还能在保护装置的作用下自动切除短路故障。

高压负荷开关：是用来在额定电压和额定电流下接通和切断高压电路的专用开关。它只允许接通和开断负荷电流，但不允许开断短路电流，即它仅能作为控制和过载保护元件，不能用作故障保护元件。它与高压熔断器配合使用时，可代替断路器。负荷开关按灭弧介质的不同，分为固体产气式、压气式和油浸式三种。前两种有明显的外露可见断口，因此还能起到隔离开关的作用。

具有简单的灭弧装置，可以带负荷分，合电路的控制电器。能通断一定的负荷电流和过负荷电流，但不能断开短路电流，必须与高压熔断器串联使用，借助熔断器来切除短路电流。

隔离开关：是以空气为绝缘介质，在无负荷的情况下接通或断开电路的电器。它在断开位置时形成明显可见的、足够的断开距离，把需要检修的电器与电源可靠地隔离，以保证检修工作的安全；在合闸状态时，能可靠地通过正常工作电流和短路故障电流。它在配电装置中的用量最多，通常是断路器的3～4 倍。其主要用途如下：(1)检修与分段隔离。(2)倒换母线。(3)分、合空载电路。

是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作。但在一定条件下，允许接通或断开小功率电路。

高压熔断器：是在电网中人为设置的一个最薄弱的元件，用以保护电器装置免遭过电流或短路电流作用而引起损坏。当过电流流过时，元件本身发热熔断，借灭弧介质的作用使电路开断，达到保护电力线路和电气设备的目的。熔断器在电压低于35kV 的小容量电网中被广泛采用(熔断器的价格最便宜)。

电流互感器：将电路中流过的大电流变换成小电流(额定值为5A)，供给测量仪表(如电流表、电能表、功率表)和继电器的电流线圈，这样就可以用小电流的仪表间接测量大电流。电流互感器通常有一个一次绕组(匝数少)和一个或两个二次绕组(匝数多)。一次绕组是串联在电路中的。一、二次绕组互相绝缘并且绕在同一个铁心之上，通过电磁感应，把一次绕组的
