大楼直击雷防护工程技术方案
建筑工程防雷工程施工方案
建筑工程防雷工程施工方案一、前期准备工作在进行防雷工程施工之前，需对施工现场进行认真的勘查和测量，了解建筑结构、周围环境、用电情况等情况，综合考虑确定防雷系统的布设方案。
同时要提前准备好所需材料和设备，确保施工中不会因为缺少材料而影响进度。
二、防雷系统设计根据建筑的特点和需求，确定适合的防雷系统设计方案。
常见的防雷系统包括避雷带、避雷针、接地装置等。
要根据建筑的高度和形状，选择合适的避雷针和避雷带，确保其可以有效地引导雷电流入地。
三、施工方案1. 避雷带的铺设首先需在建筑的周围挖掘一条深度达到要求的基坑，然后在基坑内铺设避雷带，注意避雷带的接地装置的布置需要符合要求。
避雷带的接地装置一般需要埋设在地下1米深的地下，确保可以有效地将雷电流引入地下。
2. 避雷针的安装避雷针的布置一般需要根据建筑的高度和形状进行合理的安排，确保可以有效地引导雷电流。
避雷针的安装需要在建筑的顶部或者高处固定，同时要确保与避雷带的连接牢固可靠。
3. 接地装置的设置接地装置是防雷系统中非常重要的一部分，其设置需要遵循相关的规范和标准。
接地装置的埋设深度一般需要达到1米，确保可以有效地将雷电流引入地下。
同时要保证接地装置与避雷带和避雷针的连接牢固可靠。
4. 施工过程中的安全措施在施工过程中，需严格遵守相关的安全规定，提前制定详细的安全方案，确保施工人员的安全。
同时要加强现场管理，保证所有操作符合相关的规范和标准。
综上所述，建筑工程防雷工程施工方案需要综合考虑建筑结构、雷电保护设备以及施工过程中的安全措施等多个方面。
只有在各个环节都得到严格的控制和管理，才能确保防雷系统的安全可靠。
希望以上内容对您有所帮助。
防雷专项处置方案
防雷专项处置方案一、概述雷电是自然界中一种强烈的气象现象，它在人类社会中常常给生命和财产造成极大的损失。
因此建筑物的防雷工作就显得尤为重要。
本文将介绍建筑物的防雷专项处置方案。
二、防雷原理建筑物的防雷工作有两个主要的目的：（1）避免雷电对建筑物造成的损害；（2）保障建筑物内居住和工作人员的安全。
防雷原理主要包括以下三个方面：1.防直接雷击：指通过建筑物内或外设置避雷针、避雷带等措施，把雷电导到地下。
2.防电场感应：指通过屏蔽、接地等措施，减少建筑物内部电气设备自身激发的电场对外部环境的影响。
3.防电磁波辐射：指通过减少建筑物内部电气设备自身产生的电磁波对外部环境的影响，让无线电、电视等设备真正获得良好的接收效果。
三、防雷方案一般情况下，建筑物的防雷工作应该包括以下方面：1. 管道穿越器在建筑物内的管道穿越处，需要安装穿越器以形成完整的接地网，防止雷电通过管道进入室内。
通常情况下，钢筋混凝土建筑可采用铜板盖、金属带、金属桥架等方式进行穿越。
2. 接地系统接地系统是建筑物的防雷核心部件。
合理的接地系统可以有效地将雷电导入地下，从而保证建筑物的安全。
应按照相关规定，设置合理的接地网。
3. 集中防雷集中防雷措施主要是通过安装避雷针、避雷网等设备，避免雷电对建筑物造成直接损害。
4. 防火墙的接地防火墙是将建筑物划分成防火区域的重要构件。
它不但可以将火势控制在一个区域内，还可以防止雷电穿过。
为了使防火墙发挥最大的作用，应将它的金属部分接入接地系统。
四、防雷设计与施工标准建筑物的防雷设计和施工标准应该按照国家和地方的法律法规进行，满足以下基本要求：1.电器设备和管线在施工过程中不允许穿过避雷针、避雷网等措施；2.避雷针必须置于建筑物高处，避雷网应设置在建筑物周围地下，以达到避免雷电直接打在建筑物上的效果；3.避雷设备的位置、数量、高度、尺寸、电阻等应符合相关标准和要求；4.建筑物的接地系统应当按照规定的要求进行施工；5.避雷系统和接地系统应当经过专业的防雷检测和鉴定。

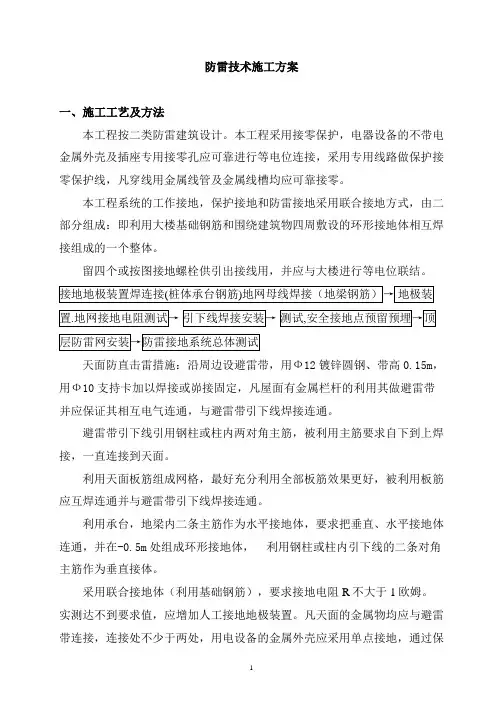

防雷技术施工方案
防雷技术施工方案一、施工工艺及方法本工程按二类防雷建筑设计。
本工程采用接零保护，电器设备的不带电金属外壳及插座专用接零孔应可靠进行等电位连接，采用专用线路做保护接零保护线，凡穿线用金属线管及金属线槽均应可靠接零。
本工程系统的工作接地，保护接地和防雷接地采用联合接地方式，由二部分组成：即利用大楼基础钢筋和围绕建筑物四周敷设的环形接地体相互焊接组成的一个整体。
留四个或按图接地螺栓供引出接线用，并应与大楼进行等电位联结。
天面防直击雷措施：沿周边设避雷带，用Ф12镀锌圆钢、带高0.15m，用Ф10支持卡加以焊接或峁接固定，凡屋面有金属栏杆的利用其做避雷带并应保证其相互电气连通，与避雷带引下线焊接连通。
避雷带引下线引用钢柱或柱内两对角主筋，被利用主筋要求自下到上焊接，一直连接到天面。
利用天面板筋组成网格，最好充分利用全部板筋效果更好，被利用板筋应互焊连通并与避雷带引下线焊接连通。
利用承台，地梁内二条主筋作为水平接地体，要求把垂直、水平接地体连通，并在-0.5m处组成环形接地体，利用钢柱或柱内引下线的二条对角主筋作为垂直接体。
采用联合接地体（利用基础钢筋），要求接地电阻R不大于1欧姆。
实测达不到要求值，应增加人工接地地极装置。
凡天面的金属物均应与避雷带连接，连接处不少于两处，用电设备的金属外壳应采用单点接地，通过保护线（PE）与接地点连接，本大楼整个系统的中性线（N）与保护线（PE）是分开的，避雷器接地端与变压器的外壳零线就近接在一起后与接地体连接。
凡通信设备配电箱及办公层插座配电箱均应加装浪涌吸收装置，配电箱应留有安装位置。
本工程采用等电位联结各安全措施，从共用接地装置的不同点焊接引出接地干线到等电位联结板。
等电位联络线必须与下列导电部分互相连接：1）保护线干线；2）接地干线，引建筑物的输送管道及类似的金属件，如水管等；3）系统的升压管；4）建筑物金属构件等导电体。
防雷接地焊接搭接焊，属园钢材质，其搭接长度应不小于材料直径的6倍。
建筑物防雷工程施工方案及措施
建筑物防雷工程施工方案及措施1、避雷针的设置（1）正在施工建造的建筑物，当高度在20m以上应装设避雷针。
施工现场内的塔式起重机、塔吊及脚手架机械设备，若在相邻建筑物、构筑物的防雷设置的保护范围以外，且在规定范围内，则应安装避雷针。
若最高机械设备上的避雷针，且应保证最后退出现场，则其他设备可不设避雷针。
（2）避雷针的接闪器一般选用ф16mm圆钢，长度为1~2m，其顶端应车制成锥尖。
接闪器须热镀锌。
机械设备上的避雷针的防雷引下线可利用该设备的金属结构体，但应保证设备联接。
机械设备所有的动力、控制、照明、信号及通信等线路，应采用钢管敷设。
钢管与机械设备的金属结构体作焊接以保证其接地通道的设备连接。
2、接地装置（1）避雷装置是由接闪器（或避雷器）、引下线的接地装置组成。
而接地装置由接地极和接地线组成。
独立避雷针的接地装置应单独安装，与其他保护的接地装置的安装分开，且保持有3m以上的安全距离。
（2）除独立避雷针外，在接地电阻满足要求的前提下，防雷接地装置可以和其他接地装置共用。
接地极宜选用角钢，其规格为40mm×40mm×4mm及以上；若选用钢管，直径应不小于50mm，其壁厚不应小于3.5mm。
垂直接地极的长度应为2.5m；接地极间的距离为5m；接地极埋入地下深度，接地极顶端要在地下0.8m以下。
接地极之间的连接是通过规格为40mm×4mm的扁钢焊接。
焊接位置距接地极顶端50mm。
焊接采用搭接焊。
扁钢搭接长度为宽度的2倍，且至少有3个棱边焊接。
扁钢与角钢（或钢管）焊接时，为了保证连接可靠，应事先在接触部位将扁钢弯成直角形（或弧形），再与角钢（或钢管）焊接。
（3）接地极与接地线宜选用镀锌钢材，其将埋于地下的焊接处应涂沥青防腐。
建筑施工现场内所有施工用的设备、装置的防雷装置的工频接地电阻值不得大于30Ω。
3、施工现场人员防雷措施(1)遇有雷雨天气，特别是听到雷声后，安全管理人员应到现场进行巡查，发现问题立即纠正，同时提醒操作人员注意防雷，必要时停止可能有危险的作业，将施工人员撤离到安全区内。

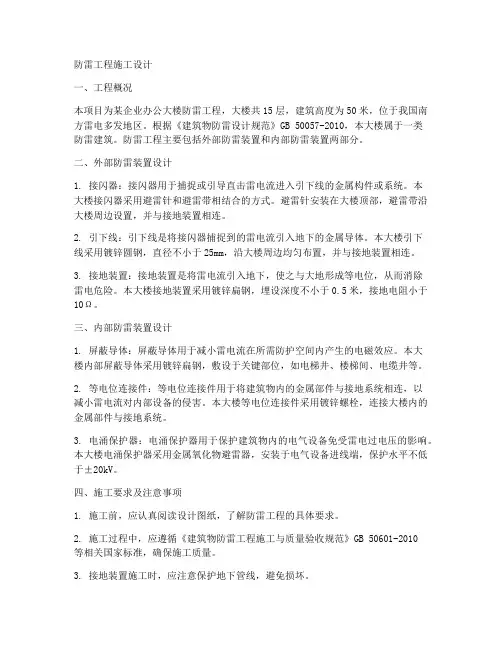

防雷工程施工设计
防雷工程施工设计一、工程概况本项目为某企业办公大楼防雷工程，大楼共15层，建筑高度为50米，位于我国南方雷电多发地区。
根据《建筑物防雷设计规范》GB 50057-2010，本大楼属于一类防雷建筑。
防雷工程主要包括外部防雷装置和内部防雷装置两部分。
二、外部防雷装置设计1. 接闪器：接闪器用于捕捉或引导直击雷电流进入引下线的金属构件或系统。
本大楼接闪器采用避雷针和避雷带相结合的方式。
避雷针安装在大楼顶部，避雷带沿大楼周边设置，并与接地装置相连。
2. 引下线：引下线是将接闪器捕捉到的雷电流引入地下的金属导体。
本大楼引下线采用镀锌圆钢，直径不小于25mm，沿大楼周边均匀布置，并与接地装置相连。
3. 接地装置：接地装置是将雷电流引入地下，使之与大地形成等电位，从而消除雷电危险。
本大楼接地装置采用镀锌扁钢，埋设深度不小于0.5米，接地电阻小于10Ω。
三、内部防雷装置设计1. 屏蔽导体：屏蔽导体用于减小雷电流在所需防护空间内产生的电磁效应。
本大楼内部屏蔽导体采用镀锌扁钢，敷设于关键部位，如电梯井、楼梯间、电缆井等。
2. 等电位连接件：等电位连接件用于将建筑物内的金属部件与接地系统相连，以减小雷电流对内部设备的侵害。
本大楼等电位连接件采用镀锌螺栓，连接大楼内的金属部件与接地系统。
3. 电涌保护器：电涌保护器用于保护建筑物内的电气设备免受雷电过电压的影响。
本大楼电涌保护器采用金属氧化物避雷器，安装于电气设备进线端，保护水平不低于±20kV。
四、施工要求及注意事项1. 施工前，应认真阅读设计图纸，了解防雷工程的具体要求。
2. 施工过程中，应遵循《建筑物防雷工程施工与质量验收规范》GB 50601-2010等相关国家标准，确保施工质量。
3. 接地装置施工时，应注意保护地下管线，避免损坏。
4. 接闪器、引下线、屏蔽导体等金属部件应连接可靠，镀锌层应完好，无锈蚀、裂纹等缺陷。
5. 电涌保护器应安装牢固，与电气设备连接正确，保护水平应满足设计要求。
防雷施工方案版范文
防雷施工方案版范文一、防雷导线布置：1、建筑物的最高点应设置避雷针，避雷针的高度为建筑物高度的1.5倍，并与周围建筑物相连。
2、建筑物的屋面、外墙和附属设施上应布置导线，导线与避雷针相连，并保持导线的良好接地。
二、接地系统的设计：1、接地系统应采用良好的接地材料，如铜杆、铜板等。
2、接地系统应满足相关的电阻要求，确保接地有效。
3、接地系统应与防雷导线相连，以确保雷电能够有效地通过接地系统释放。
三、设备保护：1、建筑物内的电气设备和通讯设备应设置过电压保护装置，以防止雷电引起的过电压损坏设备。
2、设备应安装在防雷导线接地范围内，以保证其与接地系统的良好连接。
四、防雷避雷系统：1、建筑物应设置避雷网，避雷网的形状和布置应符合规范要求，以确保其能够有效地引导雷电。
2、避雷网应与防雷导线相连，并与建筑物的接地系统相连。
五、维护管理：1、定期检查防雷系统的完整性和良好接地情况。
2、如发现异常情况，及时进行修复或更换受损的设备和材料。
3、定期检查和测试设备的过电压保护装置的状态，确保其正常工作。
4、定期检查避雷网的状况，确保其没有受到破坏。
上述方案是一个综合考虑建筑物特点和雷电活动规模的例子，不同的建筑物可能有不同的防雷需求，因此具体的防雷施工方案应根据实际情况进行调整和制定。
同时，在方案的执行过程中，还应注意以下几点：1、施工人员应经过专业培训，掌握相关安全知识和操作技能。
2、在施工过程中，应严格按照相关标准和规范进行操作，避免出现安全隐患。
3、在施工前应进行充分的准备工作，包括检查所需材料和工具的完整性和良好状态，确保施工的顺利进行。
4、施工结束后，应进行相关验收和测试工作，确保所做的防雷施工方案能够满足要求。
总之，制定一个合理的防雷施工方案对于保护建筑物和人员的安全至关重要。
在制定方案时，应综合考虑建筑物特点和雷电活动规模，并严格按照相关标准和规范进行操作。
同时，在施工过程中，应严格执行防雷施工方案，并进行相关的维护和管理工作，以确保防雷系统能够始终处于良好的工作状态。
防雷专项施工方案
防雷专项施工方案背景介绍在现代建筑工程中，防雷工作显得尤为重要。
雷电天气的突发性使得防雷工作成为保障建筑结构和人员安全的不可或缺的一环。
为了有效应对雷电威胁，本文制定了一份全新的防雷专项施工方案，以确保建筑工程的平稳进行。
一、地面钢材处理策略为降低雷击危险，我们提倡采用电阻率较小的材料作为地面基础，以有效分散雷电能量。
同时，在地基深度处加入导电性较好的材料，如铜线网，以提高雷电的分散效果。
二、屋顶结构改进措施针对传统防雷方式，我们建议在建筑屋顶采用新型导电涂层，以提高整体屋顶的导电性。
此外，可以在建筑物的高处安装金属避雷针，有效引导雷电，减轻雷电对建筑物的直接冲击。
三、设备和电器线路防雷处理在电器线路方面，建议采用双层绝缘电缆，以防止雷电穿透，导致设备故障。
此外，可以在电器设备周围设置避雷器，提高电器设备的耐雷能力。
四、人员安全防护在建筑施工现场，人员的安全至关重要。
除了合理规划建筑结构外，我们还建议施工人员在雷雨天气时暂时撤离施工现场，以降低雷击风险。
建议穿戴导电防护服，增加人员在雷电天气下的安全系数。
五、定期检测与维护为确保防雷系统的长期有效性，建议定期对建筑物的防雷系统进行检测与维护。
检测内容包括地面导电性能、屋顶导电涂层的状况、设备线路的连接情况等。
及时发现问题，迅速采取修复措施，以保障防雷系统的持续可靠性。
结语通过以上的防雷专项施工方案，我们可以有效降低建筑物在雷电天气下的风险，保障建筑结构和人员的安全。
这一方案的独特性在于对地面处理和屋顶结构的创新性思考，以及在人员安全防护方面的全面考虑。
希望这一新颖而实用的防雷方案能够为建筑工程的安全施工提供有力的支持。
建筑防雷工程施工方案样本
建筑防雷工程施工方案样本一、项目概况本工程是为了保护建筑物及其内部设施不被雷击而进行的防雷工程。
工程范围包括建筑物屋面、外墙、内部设备等，共计9500平方米。
二、施工单位施工单位为XX建筑公司，负责本工程的全面施工及管理。
三、工程内容1. 建筑物屋面雷电防护：根据建筑物屋面的面积和结构特点，采用防雷带和避雷针等方式，进行有效的雷电防护工作。
2. 建筑物外墙雷电防护：为了避免雷电对建筑物外墙造成损坏，采用接地网和避雷引下等设施，加强建筑物外墙的防雷措施。
3. 建筑内部设备雷电防护：对建筑内的电气设备、通讯设备等进行有效的雷电防护，保证设备的正常运行。
四、施工方案1. 施工前的准备工作：a. 确认建筑物的结构和面积，并根据实际情况确定雷电防护所需材料和设施。
b. 按照相关标准和规范，设计出符合建筑物特点的防雷方案。
c. 与建筑物的业主或相关部门进行沟通，确定施工的时间和进度安排。
d. 确保施工人员具备相关的防雷知识和技能，进行相关的培训。
2. 施工过程中的安全措施：a. 在施工现场设立警示标识，告知周围人员施工区域的情况，并设置警戒线，防止外来人员进入施工区域。
b. 施工人员必须佩戴符合安全要求的防护装备，保证作业安全。
c. 在雷雨天气，暂停施工，并及时撤离危险区域，待天气好转后方可恢复施工。
d. 施工现场必须保持整洁，材料和设备摆放整齐，不得出现杂物乱堆和积水现象，避免造成安全事故。
3. 施工技术措施：a. 屋面雷电防护：首先清理建筑物屋面，并对可能受雷击的部位进行加固处理，然后根据设计方案安装防雷带和避雷针等设施。
保证设施的牢固和可靠。
b. 外墙雷电防护：在建筑物外墙安装接地网，将接地网与建筑物的接地系统相连，确保接地效果。
同时在外墙设置避雷引下，避免雷电直接对建筑物造成影响。
c. 内部设备雷电防护：对建筑内电气设备和通讯设备进行雷电防护接地处理，确保设备的正常运行。
4. 施工后的检验和验收：a. 施工完成后，由专业的防雷工程检验人员进行检查，确保工程质量符合相关标准和规范要求。
建筑物防雷工程施工设计
浅谈建筑物防雷工程施工设计摘要：本文将《建筑物防雷设计规范》作基础，对建筑物的直击雷防护进行分析，重点阐述了防护工程中的滚球防雷法，并提出了简单易行的工程施工设计方案。
关键词：建筑物；防雷；工程施工；避雷带；设计雷击是一种严重的自然灾害，在我国过去，建筑物的防雷措施做得十分不完善，所以雷击所造成的损失严重。
而且如今高层建筑不仅在结构工艺、消防安全上有更高的要求，在防雷设计上也给工程技术人员带来了新的挑战。
因此为了大厦、人员、设备等的安全 ,在高层建筑防雷设计中 ,必须将外部防雷和内部防雷统一考虑 ,只有这样才能真正控制雷击事故。
下面通过介绍防雷工程的相关施工设计以及防护思路，为建筑防雷工程技术人员作参考。
1建筑应该设置水平避雷带1.1滚球半径高度应该设置水平避雷带gb50057第3.2.4条、第3.3.10条、第3.4.10条有关于防侧击的规定。
这些要求都是针对滚球半径值高度以上的部分设计的，而滚球半径高度以下的部分的防雷措施，在整个gb50057中都没有规定。
这事实上说明gb50057认为在这一高度下的部分应该全部处于接闪器保护范围之内的。
滚球法保护范围的确定方法如图1所示，距地面hr处作一平行于地面的平行线；以针尖o为圆心，hr为半径，作弧线交于平行线的a、b两点；以a、b为圆心，hr为半径作弧线，该弧线与针尖相交并与地面相切，从此弧线起到地面止就是保护范围。
1.2防雷电侧击应该设置水平避雷带建筑物防雷电侧击本质上还是属于直击雷防护范畴。
前文提到只有一类防雷建筑要求设置水平避雷带，具体规定是从30m起每隔不大于6m进行设置。
但二类、三类防雷建筑物却完全没有水平避雷带的相关规定，对于雷电侧击的防护，主要是要求滚球半径高度以上的外墙栏杆、门窗等较大金属物与防雷装置相连。
这其实是一种被动防御的措施，即雷电如果击在这些栏杆、门窗上则可以通过相连的防雷装置泄流，但是栏杆、门窗本身并不是接闪器，不能按照滚球法将建筑外立面置于保护范围以内。
滕州市人民医院外系大楼雷电防护方案
滕州市人民医院外系大楼雷电防护方案作者：徐祥华宋兆俊来源：《中国科技纵横》2013年第07期【摘要】本文阐述了滕州市人民医院外系大楼的雷电防护。
根据实际情况和国家相关标准分析了直击雷对大楼造成损害的可能位置和途径，并综合考虑提出系统而全面的外部雷电防护方案。
外部防雷设计方案主要讲述直击雷防护、侧击雷防护和防地电位反击三部分。
【关键词】雷电防护方案外部防护内部防护1 直击雷防护1.1 建筑物特点分析该建筑高为107m，属超高层建筑，处于市区繁华场所。
根据GB50057-2010提供的建筑物防雷分类标准以及年预计雷击次数计算，本大楼综合防雷工程按第二类防雷建筑物设计。
外系大楼采用基础作为接地体，屋顶避雷网采用25×4mm的镀锌扁铁，暗敷于屋面混凝土内，网格尺寸为7.8m×7.8m，引下线利用柱内两根≥Ф16mm主筋，上部与避雷装置连接，下部与接地装置连接，间距为7.8m。
未安装避雷针。
大楼外部墙面为玻璃幕墙，半隐金属框，大楼二十五和二十七层之间有金属装饰屋面。
此外楼面有两部观光电梯直达二十三层，电梯外部为玻璃防护罩。
测量得出引下线的工频接地电阻的平均值为4.5Ω。
1.2 外部防雷设计方案作为外系大楼直击雷防护，为保护整个大楼楼体，应在大楼楼顶敷设避雷带和独立装设避雷针，避雷针的支架有效地和大楼避雷带、引下线焊接在一起。
楼高为107m，楼顶平面图如下。
通过该图我们可以看出在楼顶上正好有四个长方形的钢筋混凝土的空调冷却塔，在塔上各有一个高约3m的支座。
测量得支座实际高度为2.8m，上面有预留的40×4mm的镀锌扁钢带，可以将其与避雷针的引下装置连接，这样避雷针就与建筑物内的引下线有了良好的连接。
下面计算避雷针的高度：四根针安装位置构成了一个长30.5m宽22.2m的长方形，则针距中心点o 的距离为（m），假设针高为h，如果能够保护到大楼的中心点o则h必须满足下面的条件：（m）根据现场勘查，平面图中的有些点并不位于107m的高度上，所以即使适当减少冗余度，取针高为4.2m也完全可以保护到大楼的整个楼面，考虑到混凝土支座的高度为2.8m，所以只需要安装四根1.4m高的针到支座上即可。
大楼直击雷防护工程技术方案
大楼直击雷防护工程技术方案一、风险评估和设计准则在进行大楼雷防护工程之前，需要根据该地区的雷电活动频率、建筑物的高度和周围环境等因素进行风险评估。
根据评估结果，可以制定相应的设计准则，包括有效的储雷量、金属接地系统、避雷针的数量和布置等方面的要求。
二、金属接地系统金属接地系统是大楼直击雷防护的重要组成部分。
该系统通常由多个接地电极和连接它们的导线组成。
接地电极需要埋设在地下或连接到大楼的结构中，并且应尽可能接近大楼的各个角落，以确保雷电击中时电流被有效地引导到地面。
三、避雷针的布置避雷针是大楼直击雷防护的另一个重要组成部分。
避雷针通常由金属材料制成，形状类似于尖刺。
它们被安装在大楼的屋顶上，并且应布置在整个大楼的表面。
避雷针通过其尖锐的形状和金属材料的导电性来吸引和传导雷电，从而保护大楼内部的设施。
四、延伸接地系统延伸接地系统是一个额外的防护措施，用于确保避雷针和金属接地系统之间的有效连接。
该系统通常包括导线和接地电极，这些电极通常埋在地下或浸入水中。
延伸接地系统可以增加避雷针和金属接地系统的导电性，从而提供更好的雷电引导和保护。
五、电气设备保护大楼内部的电气设备也需要进行额外的保护，以防止雷电对其造成的损害。
这包括使用避雷器、电气隔离和保护装置等技术。
避雷器可以将雷电引导到地面，而不是进入到大楼的电气设备中。
电气隔离和保护装置可以通过断开电路或降低电流来保护设备。
六、定期检验和维护大楼直击雷防护工程的工作不仅在于建设，还需要进行定期的检验和维护。
这包括表面、金属接地系统和延伸接地系统的清理和保养，以及电气设备的测试和修复。
定期检验和维护可以确保大楼直击雷防护系统的有效性和可靠性。
综上所述，大楼直击雷防护工程技术方案是保护大楼及其内部设施免受雷击的重要措施。
该方案包括风险评估和设计准则、金属接地系统、避雷针的布置、延伸接地系统、电气设备保护以及定期检验和维护等方面的工作。
通过合理的规划和实施，可以最大程度地保护大楼免受雷电的损害。
防雷工程施工方案
防雷工程施工方案一、项目背景雷电是自然界常见的自然灾害之一，轻则影响电器设备正常运行，重则对人员和财产造成重大损失。
因此，在建筑工程中，防雷工程显得尤为重要。
本文为某工程项目的防雷工程施工方案，旨在规范施工过程，确保防雷设施的质量和效果。
二、工程概述项目为一栋三层居民楼的建筑工程，总建筑面积为5000平方米。
根据设计要求，需进行防雷设施的施工。
三、施工前准备工作1. 安排专业人员进行现场勘察，确定防雷设施的布置位置和规格。
2. 编制施工方案和施工组织设计，明确施工流程和工作任务分工。
3. 制定安全生产方案，明确安全生产措施和应急预案。
4. 聘请具有施工资质的防雷设施施工单位，与其签订施工合同。
5. 配备必要的施工机具和设备，确保施工过程中的顺利进行。
四、施工过程1. 防雷设施的安装- 进行接地极的埋设。
根据设计要求，确认接地极的埋设深度和位置，并采用专用设备进行埋设。
- 安装避雷针。
根据设计要求，确定避雷针的位置和高度，确保其与建筑物的连接牢固可靠。
- 安装避雷带。
根据设计要求，将避雷带沿建筑物周边固定，确保其与建筑物的接地连接牢固可靠。
2. 防雷设施的连接- 进行接地装置的连接。
将接地装置与建筑物主体进行连接，确保接地装置与建筑物之间的电气连接良好。
- 进行避雷装置的连接。
将避雷装置与建筑物主体进行连接，确保避雷装置与建筑物之间的电气连接良好。
3. 防雷设施的调试- 对接地极进行测量。
通过接地极的电阻测试，确认其电气连接良好，并符合设计要求。
- 对避雷针进行检测。
通过避雷针的防护效果测试，确认其是否能达到设计要求。
五、施工验收1. 施工完成后，由监理单位进行现场验收。
确保防雷设施的施工质量符合设计要求。
2. 进行相关设备的试验操作。
对防雷设施进行电气测试和功能测试，确保其可靠有效。
3. 编制施工记录和验收报告。
对施工过程进行总结和记录，并报告给业主单位。
六、施工安全1. 施工过程中，必须严格遵守相关安全规定，做好作业人员的安全防护。
大楼直击雷防护工程技术方案
大楼直击雷防护工程技术方案设计单位：河南永盛防雷科技有限公司设计时间：2009年7月10日第一部分公司简介河南永盛防雷科技有限公司是一家专业从事防雷技术研发,防雷产品销售及防雷工程设计施工的高新技术公司。
公司技术力量雄厚，拥有一批多年行业经验的高素质工程技术人员,本着“至诚至真,永继服务"的经营理念，建立一系列产品质量管理及售后服务体系。
我公司主要经营:作为ISO9001：优化避雷针、电源防雷箱、电源防雷模块、信号防雷器等，充分满足防直击雷和防雷击电磁脉冲的需求。
产品具有通流容量大、持续耐压高、残压低、衰减小、响应速度快且使用寿命长等特点,性能符合国际电工委员会标准、国家标准及行业标准的要求，并通过了北京雷电防护装置测试中心、信息产业部、气象局等专业检测机构的检测。
产品广泛应用于电信、政府、公安、邮政、教育、电力、交通、金融、证券等各个领域.公司自成立之初,始终坚持质量第一,科学管理的原则，以一流的产品和优质的服务,满足用户安全需要是我们公司的质量方针。
第二部分设计依据1．设计依据建筑物防雷设计规范 GB50057-94质量管理体系认证 ISO9001：20002．方案设计原则本方案根据大楼所处的地理、地质、土壤、气象、环境等条件和雷电活动规律等的基础上，因地制宜地采取防雷措施，防止或减少雷击所发生的财产损失，以安全可靠、技术先进、经济合理为原则，设计本方案,以达到对大楼的直击雷防护。
3．现场情况大楼高86.1米，长105。
5米,宽21.5米，大楼位于市区，为框架结构，属于第三类防雷建筑物。
大楼没有采取直击雷防护措施.第三部分雷电防护措施1．方案设计范围大楼直击雷防护，接地地网的制作。
2．方案设计目标保护大楼免受直击雷损害，保障大楼内工作人员安全和设备安全,使工作能有序的进行.3．直击雷防雷设计(1)避雷针具体措施在大楼楼顶设置一根LKX—L1500/YHZ/300型优化型避雷针，支柱采用不锈钢管，支柱与底板成直角焊接,用膨胀螺丝先将避雷针固定在楼面上，再用水泥加固。
滕州市人民医院外系大楼雷电防护方案
滕州市人民医院外系大楼雷电防护方案【摘要】本文阐述了滕州市人民医院外系大楼的雷电防护。
根据实际情况和国家相关标准分析了直击雷对大楼造成损害的可能位置和途径，并综合考虑提出系统而全面的外部雷电防护方案。
外部防雷设计方案主要讲述直击雷防护、侧击雷防护和防地电位反击三部分。
【关键词】雷电防护方案外部防护内部防护1 直击雷防护1.1 建筑物特点分析该建筑高为107m，属超高层建筑，处于市区繁华场所。
根据GB50057-2010提供的建筑物防雷分类标准以及年预计雷击次数计算，本大楼综合防雷工程按第二类防雷建筑物设计。
外系大楼采用基础作为接地体，屋顶避雷网采用25×4mm的镀锌扁铁，暗敷于屋面混凝土内，网格尺寸为7.8m×7.8m，引下线利用柱内两根≥Ф16mm主筋，上部与避雷装置连接，下部与接地装置连接，间距为7.8m。
未安装避雷针。
大楼外部墙面为玻璃幕墙，半隐金属框，大楼二十五和二十七层之间有金属装饰屋面。
此外楼面有两部观光电梯直达二十三层，电梯外部为玻璃防护罩。
测量得出引下线的工频接地电阻的平均值为4.5Ω。
1.2 外部防雷设计方案作为外系大楼直击雷防护，为保护整个大楼楼体，应在大楼楼顶敷设避雷带和独立装设避雷针，避雷针的支架有效地和大楼避雷带、引下线焊接在一起。
楼高为107m，楼顶平面图如下。
通过该图我们可以看出在楼顶上正好有四个长方形的钢筋混凝土的空调冷却塔，在塔上各有一个高约3m的支座。
测量得支座实际高度为2.8m，上面有预留的40×4mm的镀锌扁钢带，可以将其与避雷针的引下装置连接，这样避雷针就与建筑物内的引下线有了良好的连接。
下面计算避雷针的高度：四根针安装位置构成了一个长30.5m宽22.2m的长方形，则针距中心点o的距离为（m），假设针高为h，如果能够保护到大楼的中心点o则h必须满足下面的条件：（m）根据现场勘查，平面图中的有些点并不位于107m的高度上，所以即使适当减少冗余度，取针高为4.2m也完全可以保护到大楼的整个楼面，考虑到混凝土支座的高度为2.8m，所以只需要安装四根1.4m高的针到支座上即可。
直击雷防护工程
对于直击雷的防护，采用避雷针、避雷网、避雷线作为接闪器，把雷电流接下来，用引下线引入大地，从而达到防止直击雷对计算机系统的危害。
当屋顶安装卫星天线，且建筑物的防雷接闪器是采取的避雷带或架空避雷线，卫星天线不在接闪器的保护范围内时，需安装独立的避雷针装置对卫星天线进行保护。
接闪器的设计：避雷针是最早的接闪器，也是目前世界上公认的最成熟的防直击雷装置。
避雷带、避雷网、避雷线是避雷针的变形，其接闪原理是一致的。
现在的滚球法理论比较全面地解释了接闪器吸引雷电的各种现象，被国内外标准所采纳。
1）接闪器的保护范围如图所示：半径为hr 的球与接闪器和地面相切绕接闪器滚动一周所形成的阴影区域即为接闪器的保护范围。
hr 根据不同的防雷类别分别选为30米、45米、60米。
2）在保护范围内并不是没有雷击，只是雷击能量较小，滚球半径R越小，进入保护范围的雷击能量也越小，也就是说接闪器的防雷效果越好。
3）接闪器并非越高越好，超过60米的接闪器在技术上是没有多大意义的。
4）理论上任何良好接地的金属物体都可以作为接闪器用。
引下线的设计连接接闪器与接地装置的金属导体称为引下线。
现代建筑利用建筑物的柱筋作避雷引下线，引下线一般采用园钢或扁钢，所有引下线要镀锌或涂漆，在腐蚀性较强的场所，还应加大截面积或采取其他防腐措施。
为了减少引下线的电感量，引下线应沿最短接地路径敷设。
引下线应装在人员不易碰到的隐蔽地点，以防接触电压的危害。
传统接闪设备介绍(避雷针、避雷带、避雷网)室外防雷接闪设备（富兰克林避雷针）则处于地面建筑物的最高处，比较容易吸引雷电先驱，使主放电集中到它上面，因而在它附近尤其是比它低的物体受雷击几率大大减少，从而达到避雷目的。
避雷针的防雷是以自身多遭雷击而保护周围物体少受雷击，一般采用圆钢或焊接钢管制成，其方法简单有效而且经济。
现代摩天大楼防雷技术的实例分析
匀， 电场强度 比一般 的建筑物大得多 ， 其 容易构成雷
电发 展条 件 ， 且离放 电云层 近 ， 易受 到雷 击 。雷击 更 对玻 璃幕 墙建 筑 物 的危 害 ， 主要 表 现 在 以下两 个 方
面：
２ １ 直接 雷击 ．
玻 璃 幕墙 作 为 高 层建 筑 的外部 装 饰 ， 因其 在 建 筑物 的最 外侧 ， 其外 露框 具有 良好 的导 电性 能 ， 极 是 易遭 受雷 击 的部位 ［ 。遭 受 雷击 后 ， 常会 产 生 电 ２ ］ 通 效应 、 效应 和 机械 力 。雷 电流 在 瞬 间 释 放 出 的 巨 热 大 能量 ， 会把 被击 中的金属 熔化 ， 使物 体水 分受 热膨 胀 ， 生强 大 的机械 力 ， 致 玻 璃 幕 墙 等 膨 胀 炸裂 ， 产 导 甚至雷 电的高温 会 引 起建 筑 物 燃 烧 发 生 火 灾 ， 其 使 附近 的建筑 物遭 受 到严重 破坏 或造 成人 员伤 亡 。
・
３ 实例分析
张家 港某 国际集 团在市 中心人 民 中路 新建 １ 座
Ｒｅ ｅ ｒ ｈ ＆ Ａｐｐｌ ａ ｉ ｆＢｕｉｄ ｎｇ Ｍ ａ ｅ ｉ ｌ ｓａ ｃ ｉ ｔｏｎ ｏ ｃ ｌｉ ｔｒａｓ
１ ・ ８
商业写字楼用房 ， 总建筑面积 ６ ０ １ 其中， ７ ０Ｉ ， ２ Ｉ 商业
量 化 的材质 ， 减少 了建 筑 的负荷 ， 为高 层建 筑提 供 了
代摩天大楼在 中国各城 市 中悄然矗立。与此 同时 ， 如何保 障 玻璃幕墙及建 筑物防雷安全 ， 已成为 当今高层建筑 的一个重
要 问题 。 现代 摩 天 大 楼 系 统 的 防雷 主 要 包 括 直 击 雷 防 护 、 侧 击 雷 防 护 、 击 电磁 脉 防护 ， 雷 因其 装 立面 的特 殊 性 ， 击 雷 防 侧 护 是 现 代 摩 天 大 楼 防 雷技 术 的 重 点 。
如何防直击雷雷击的防护措施
如何防直击雷雷击的防护措施如何防直击雷？直击雷的防护措施装设避雷针、避雷线、避雷网、避雷带都是防直击雷的措施。
避雷针分独立避雷针和附设避雷针两种，其中独立避雷针是在被保护物本身以外地点设置的，而附设避雷针包括避雷网、避雷带及避雷线则是在被保护物本身至高点上设置的。
一般情况下，独立避雷针的接地装置是单独设立的，接地电阻不大于10欧，且不应设在人畜常常通行的地方，以防跨步电压；附设避雷针有时为多支，且相互之间连接起来，并与建筑物或构筑物的金属结构连接起来，其接地装置可与其他接地装置共用，并沿建筑物或构筑物的四周敷设，其接地装置的接地电阻一般为10欧。
防雷装置遇雷击时，接闪器、引下线及接地体都将带有极高的冲击雷电压，可能击穿与相邻导体之间的绝缘或导体的绝缘而造成火灾或爆炸，或引起人身及设备的伤亡或损坏。
因此，必需保证防雷装置与相邻导体之间有充足大的安全距离，一般应大于5m，但至少为3m，详见GB5005794。
【如何防直击雷？雷击的防护措施】如何防直击雷、感应雷？雷电是大气中自然放电现象，云层的放电可对飞行器发生危害，云层对大地的放电则对建筑物和人畜危害极大。
现代防雷的技术原则是强调全方位防护，综合整治、多层设防，把防雷作为一个系统工程来设计。
由于雷电的危害无孔不入，雷电的破坏作用：直击雷：直击雷是雷电直接击在建筑物上。
【如何防直击雷？雷击的防护措施】由于雷击时，雷电压高达几百万几千万伏，雷电流高达几万到几十万安，强大的雷电流所经物体上的水分受热汽化膨胀，而产生强大的热效应和机械效应，从而使建筑物受到到破坏，同时可能会引起火灾。
感应雷：感应雷是指当雷云来临时地面上的一切物体，尤其是导体，由于静电感应，都聚集起大量的雷电极性相反的束缚电荷，在雷云对地或对另一雷云闪击放电后，云中的电荷就变成了自由电荷，从而产生出很高的静电电压（感应电压）其过电压幅值可达到几万到几十万伏，这种过电压往往会造成建筑物内的导线，接地不良的金属物导体和大型的金属设备放电而引起电火花，从而引起火灾、爆炸、危及人身安全或对供电系统造成的危害。
直击雷感应雷的防护及电位处理设计方案
大气中带有电荷的雷云对地电压可高达几亿伏。
雷云同地面凸出物之间的电场强度达到空气的击穿强度时，产生的放电现象称为直击雷。
其每一次放电过程分为先导放电、主放电和余光。
先导放电是从雷云向大地发展的不太明亮的一种放电。
当先导放电接近大地时，立即从大地向雷云发展成极明亮的主放电。
主放电后有微弱的余光。
大约有50％的直击雷有重复放电的性质。
平均每次雷击有三、四个冲击，最多能出现几十个冲击。
第一个冲击的先导放电是阶段形先导放电；第二个以上冲击的先导放电是箭形先导放电。
阶段形先导放电时间约5～2Oms，箭形先导放电约1ms；主放电不超过0.O5～0.1ms；余光延续时间约30～50ms。
大气放电直接通过地面建构筑物和地面设备，强大的雷电流经过这些物体入地，在瞬间产生很大的机械振动力和高温高热使物体遭到破坏。
当雷电流通过具有电阻或电感的物体时将产生很大的电压降和感应电压，能破坏绝缘，产生火花，引起燃烧、爆炸。
直击雷，雷电直接击中你的设备等等。
使之损坏。
感应雷，强大的电磁感应。
使你的线路，（架空的网络线，电线等等）所以一般布线工程要求将线路走地下。
安全些。
直击雷感应雷的防护及电位处理设计方案2008-08-30 09:59来源: 中国安全防范行业网作者:北京先研防雷方案组成本方案包括三大部分：第一部分：直击雷防护，安装避雷针主要是防止直击雷直接击在摄像机上，引起对摄像机的损坏，同时制作地网，地网是避雷针和其它避雷器等设施有效发挥作用的保障。
第二部分：感应雷防护，即设备防雷，包括电源防雷和信号防雷二大类。
主要是防止感应雷电流沿电源和信号线缆浸入，损坏各种电器设备。
第三部分：防止雷电反击，即电位处理，等电位处理也可称共地处理，即工作地、防雷地、保护地均进行等电位连接及金属线管的屏蔽接地，消除各点之间的电位差。
方案达到的目的1．有效防范因直击雷，保障设备及人员安全；2．有效防范各种感应过电压、过电流对通信系统造成设备损坏而带来的经济损失；延长设备有效使用期限，保障通信系统的正常有效运作；方案的具体内容1．直击雷防护：直击雷防护装置，它由接闪部分，引下线和接地装置组成，是防止直击雷的有效措施，它们将雷电经引下线导入地下，从而保护在其覆盖范围内的工作人员、电气设备、线路和建筑物，免遭直击雷击。
防雷工程施工资料
防雷工程施工资料一、工程概述本项目为XX公司办公楼防雷工程，位于XX市，建筑物为一栋高度为15米的办公大楼。
根据《建筑物防雷设计规范》GB 50057-2010和《建筑物防雷工程施工与质量验收规范》GB 50601-2010的要求，结合建筑物的用途、结构、位置和环境等因素，确定本工程的防雷等级、防雷区域和防雷措施。
二、防雷设计方案1. 外部防雷装置（1）接闪器：在建筑物最高点安装一根避雷针，作为接闪器，引导直击雷电流进入引下线。
（2）引下线：沿建筑物屋顶四周敷设引下线，将接闪器捕捉的雷电流引至接地装置。
（3）接地装置：在建筑物底部设置接地网，将引下线与接地网连接，将雷电流导入大地。
2. 内部防雷装置（1）屏蔽导体：在建筑物内部重要设备区域安装屏蔽导体，减小雷电流在建筑物内部的电磁效应。
（2）等电位连接件：将建筑物内部的电气设备金属外壳与屏蔽导体连接，实现等电位防护。
（3）电涌保护器：在建筑物内部电气设备进线处安装电涌保护器，防护雷电流侵入。
三、施工方法及工艺1. 接闪器安装（1）采用塔吊将避雷针材料吊至建筑物最高点。
（2）将避雷针安装于支架上，与预埋钢板可靠焊接。
（3）避雷针底座满焊，与墙体避雷带可靠焊接。
（4）注意事项：施工人员佩戴安全绳、安全帽，做好安全措施。
2. 引下线安装（1）采用塔吊将引下线材料吊至建筑物屋顶。
（2）沿建筑物屋顶四周敷设引下线，固定于屋顶支架上。
（3）将引下线与接地网连接，连接点可靠焊接。
（4）注意事项：施工人员佩戴安全绳、安全帽，做好安全措施。
3. 接地装置施工（1）在建筑物底部挖开槽沟，铺设接地网。
（2）将接地网与预埋钢板连接，连接点可靠焊接。
（3）接地网与引下线连接，连接点可靠焊接。
（4）注意事项：施工人员佩戴安全绳、安全帽，做好安全措施。
4. 屏蔽导体、等电位连接件、电涌保护器安装（1）根据设计图纸，安装屏蔽导体、等电位连接件、电涌保护器。
（2）确保屏蔽导体、等电位连接件、电涌保护器连接可靠，满足规范要求。
防雷设计方案
防雷方案设计4.1标准依照：现场勘探情况GB50057-94《建筑物防雷设计规范》2000版GB500174-93<<计算机机房设计规范>>GA173-1998《计算机信息系统防雷保安器》《雷电电磁脉冲的防范》计算机信息系统防雷安全规范(谈论稿)QX3-2000《气象信息系统雷击雷电电磁脉冲的防范》GB/T50311-2000《建筑与建筑群综合布线系统工程设计规范》GB/T13615－92<<地球站电磁环境保护要求>>YD5078-98《通讯工程电源系统防雷技术规定》<<无线电管理规则>>GB50058-92 《爆炸和火灾危险环境电力装置设计规范》GB9361-88《计算机场所安全要求》DL/T621-1997<<交流电器装置的接地>>YD2011-93 微波站防雷与接地设计规范YD5078-98 通讯工程电源系统防雷技术规定GB50198-94 民用闭路电视系统工程技术规范4.2防雷方案设计内容雷电分为直击雷和雷电电磁脉冲危害。
拥有高电压、大电流和瞬时性特点，富强的闪电产生静电场、电磁场和电磁辐射，以及雷电波侵入、地电位反击等，统称雷电电磁脉冲，严重搅乱无线电通讯和各种电子设备的正常工作，在必然范围内造成好多微电子设备损坏。
不过依靠避雷针等防直击雷系统是无法保证防雷收效的，需要有一种合理的工程保护方式，既要防范直接雷击，又要防范雷电电磁脉冲，做到综合保护。
依照国内外最新的防雷技术规范、防雷设备、防雷实践经验，本次贵单位智能化系统机房综合防雷工程主要包括对智能化系统中弱电设备的综合防雷保护。
主要考虑：机房设备电源的浪涌冲击防范、信号及数据线的瞬变防范、地电位反击、完满的等电位低阻地网等方面。
由于从综合防雷的思想除了考虑建筑物直接雷防范还须全面考虑到这些弱电子系统的供电线路、通讯信号信线路的感觉雷防范并保证优异有效的等电位接地。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大楼直击雷防护工程
技
术
方
案
设计单位：河南永盛防雷科技有限公司
设计时间：2009年7月10日
第一部分公司简介
河南永盛防雷科技有限公司是一家专业从事防雷技术研发，防雷产品销售及防雷工程设计施工的高新技术公司。
公司技术力量雄厚，拥有一批多年行业经验的高素质工程技术人员，本着“至诚至真，永继服务”的经营理念，建立一系列产品质量管理及售后服务体系。
我公司主要经营：作为ISO9001：优化避雷针、电源防雷箱、电源防雷模块、信号防雷器等，充分满足防直击雷和防雷击电磁脉冲的需求。
产品具有通流容量大、持续耐压高、残压低、衰减小、响应速度快且使用寿命长等特点，性能符合国际电工委员会标准、国家标准及行业标准的要求，并通过了北京雷电防护装置测试中心、信息产业部、气象局等专业检测机构的检测。
产品广泛应用于电信、政府、公安、邮政、教育、电力、交通、金融、证券等各个领域。
公司自成立之初，始终坚持质量第一，科学管理的原则，以一流的产品和优质的服务，满足用户安全需要是我们公司的质量方针。
第二部分设计依据
1．设计依据
建筑物防雷设计规范 GB50057-94质量管理体系认证 ISO9001：2000
2．方案设计原则
本方案根据大楼所处的地理、地质、土壤、气象、环境等条件和雷电活动规律等的基础上，因地制宜地采取防雷措施，防止或减少雷击所发生的财产损失，以安全可靠、技术先进、经济合理为原则，设计本方案，以达到对大楼的直击雷防护。
3．现场情况
大楼高86.1米，长105.5米，宽21.5米，大楼位于市区，为框架结构，属于第三类防雷建筑物。
大楼没有采取直击雷防护措施。
第三部分雷电防护措施
1．方案设计范围
大楼直击雷防护，接地地网的制作。
2．方案设计目标
保护大楼免受直击雷损害，保障大楼内工作人员安全和设备安全，使工作能有序的进行。
3．直击雷防雷设计
（1）避雷针具体措施
在大楼楼顶设置一根LKX-L1500/YHZ/300型优化型避雷针，支柱采用不锈钢管，支柱与底板成直角焊接，用膨胀螺丝先将避雷针固定在楼面上，再用水泥加固。
采用300*600*600mm的水泥墩将避雷针固定在屋顶，要求与屋面成90度角，并要牢固。
引下线采用直径为12的热镀锌圆钢两根，与避雷针的底座平行焊接焊接，引下线要求短、平、直且间距为200，引下线用绝缘PVC管绝缘。
避雷针示意图：
优化避雷针LKX-L1500/YHZ/300
不锈钢立杆Ф76*1.5*2500mm
不锈钢立杆Ф101*2*6000mm
底座
（2）避雷带具体措施
在大楼顶女儿墙上安装避雷带，采用直径为12mm的热镀锌圆钢明敷一圈，以此作为接闪器，将雷电流安全泄放入大地。
避雷带的支持件应采用与避雷带同等规格的材料，高为200-280mm为宜，支持件应先在女儿墙上打孔放入，并用200*200*150mm混凝土支座固定，每个支持件的距离在1m左右为宜。
避雷带应安装在女儿墙的中间，当女儿墙宽度大于500mm时，则应将避雷带移向外侧200mm处为宜。
避雷带的主要功能是安全，即遭受雷击时，应当在最大范围内使建筑物、设备和人身得到保护，这是第一位的。
但避雷带敷设安装的观感质量也是十分重要的。
因此，我们要求在避雷带敷设前，应先测量弹线定位把支持件预埋固定好。
首先应当把避雷带每一处转角部位的支持件确定，从转角中心到两端支持件的距离宜为250-300mm，且应对称设置。
避雷带的连接应采用焊接方式，焊接处焊缝应平整，不应有夹渣、咬边、焊瘤等现象。
焊接后就及时清除焊渣，并在焊接处涂上防锈漆。
避雷带应与大楼主钢筋连接好，最少应在四个角处与主钢筋相连，利用大楼基础钢筋作为其接地，将雷电流安全泄放入大地。
……………………………………………………………精品资料推荐…………………………………………………避雷带安装示意图
平面图：
剖面图:
避雷带搭结图: 60m
15m
500
1000
500
避雷带
引下线
支持件
立弯与引下线连通避雷带
连接钢板
c.避雷针接地
避雷针的接地应连接到建筑物的避雷带上，与避雷带的焊接应紧密，焊接处要作防锈处理。
4.接地地网制作方案
采用1500mm 长的热镀锌角钢、接地模块，制作一个阻值不大于4Ω的接地地网。
设计接地装置的垂直接地体用5×50×50×1500mm 的热镀锌接地棒、LKX-JDM/F 型接地模块，垂直接地体之间间隔为3000mm ，水平接地体用≧4×40mm 的热镀锌扁钢，水平接地体与垂直接地体须焊接牢固。
垂直接地体按接地装置剖面布置图开坑，挖深800mm ，宽400mm ，角钢垂直打入地下，使接地电极的顶部高出地面100mm ，接地模块水平放置，然后用水平接地体焊接连通。
水平接地体应钝角弯曲引上地面上300mm ，然后与引下线焊接，接地线为φ10mm 的热镀锌圆钢。
接地体在焊接时，扁钢搭接长度为宽度2倍，并应焊接3个棱边，圆钢与扁钢焊接处的搭接长度不应小于100mm 。
接地体的焊接点或无镀锌部分，均应做防腐处理，涂沥青油或防锈漆防腐。
接地体安装完成后，逐层回填泥土，在接地体周围不得填入砖石、焦渣、垃圾之类的杂物，并保证接地体阻值不大于4Ω。
接地地网安装示意图
剖面图： 室外地面
3000 3000 1500 >500
4*40扁钢 LKX-JDM/F 5*50*50*1500角钢 5*50*50*1500角钢
平面图：
第四部分工程实施计划
1、施工之前把准备工作做好，把所需的工具、材料、配件、产品等按清单全部准备到位，并将其运到现场，放置在指定的位置。
2、避雷带的安装。
3、接地。
4、检查、修改。
5、双方验收。
6、整个工程完成约需8天的时间。
第五部分售后服务承诺
本公司是本省的专业防雷知名企业，拥有一流的防雷专业技术人员，本公司重承诺、重信誉、重服务。
售后服务主导思想是“坚持质量第一，用户至上”的精神，确保工程项目及产品售后服务发挥其应有的效能。
我公司设立专门的售后服务部门，有专门的工程师为用户提供售后服务和技术支撑。
针对贵单位机房防雷工程项目工程本公司作出以下承诺：
1．凡由本公司施工的防雷工程，保证防雷系统及被保护系统的安全有效运行，如防雷系统出现故障，自接到通知之时起，2小时内作出响应，24小时内到达用户现场予以维修，解除故障。
2．维修用的产品、零部件，未经验收合格的不准用于维修。
维修人员未经培训考核合格不准上岗。
3．本公司免费提供防雷技术人员培训和防雷技术咨询。
可随时电话或书面解答产品使用和系统操作方
面的疑问，必要时派人员到现场服务。
