光隔离器原理
《光隔离器》课件
欢迎各位来到本次分析《光隔离器》的PPT课件。本课件将介绍光隔离器的定 义、工作原理、应用领域、优势和特点，市场前景以及未来发展趋势。
光隔离器的定义
光隔离器是一种用于隔离光信号的器件。它可以有效地阻止光信号的反射和 干扰，从而提高光信号的传输质量。
光隔离器的工作原理
光学二极管
光隔离器使用光学二极管来实 现光信号的单向传输。
偏振器
光隔离器利用偏振器来选择性 地通过或阻止特定方向的光信 号。
反射损耗
通过减小反射损耗，光隔离器 可以提高光信号的传输效率。
光隔离2
光隔离器在光谱分析仪器中用于分离和过滤
不同波长的光信号。
3
光通信
光隔离器在光通信系统中用于隔离光信号， 提高信号质量。
总结与展望
光隔离器作为一种重要的光学器件，在光通信和光学技术领域发挥着关键作用。未来，光隔离器将继续不断创新和 发展，为光学领域的进步贡献力量。
随着光通信和光学技术的快速发展，光隔离器市场有望逐步扩大。预计未来 几年内，光隔离器市场规模将保持稳定增长。
光隔离器的未来发展趋势
1
集成化
光隔离器将朝着更小尺寸、更高集成度和更低功耗的方向发展。
2
多功能化
光隔离器将具备更多功能，如光电耦合、光放大和光变换等。
3
高性能化
光隔离器将不断提高光隔离度和传输质量，以适应更高要求的应用场景。
光学测量
光隔离器在光学测量设备中用于消除环境光 的干扰，提高测量精度。
光隔离器的优势和特点
高光隔离度
光隔离器具有高度的光隔离度，可 以有效地阻止光信号的干扰。
小尺寸
光隔离器具有小尺寸的特点，适用 于空间有限的应用场景。
光纤隔离器工作原理
光纤隔离器工作原理
光纤隔离器是一种用于隔离光纤传输系统中不同传输波长的光信号的设备。
它常用于光纤通信系统中，特别是在多波长信号传输中，以防止信号间的相互干扰。
光纤隔离器的工作原理是利用光学滤波器或光栅（grating）的
特性，将输入的光信号分离成不同波长的信号。
在光纤隔离器中，通常会使用波分复用器（WDM）来实现不同波长信号的
分离。
光纤隔离器内部通常由多个滤波器组成，每个滤波器用于分离特定波长的光信号。
这些滤波器可以通过选择性吸收或反射不同波长的光信号来实现。
当光信号通过光纤隔离器时，只有特定波长的光信号能够通过，其他波长的光信号则被隔离或抑制。
一种常见的光纤隔离器构造是使用光栅的衍射原理。
光栅是一种具有周期性结构的光学元件，能够将入射光信号分散成不同波长的光谱。
通过调节光栅的周期和衍射角度，可以实现对特定波长的光信号进行衍射和分离。
除了光栅，还可以使用其他光学滤波器如滤波波导和腔内吸收器等来实现光纤隔离器的功能。
总结起来，光纤隔离器利用光学滤波器或光栅的特性来分离不同波长的光信号，从而实现对光纤传输系统中不同波长光信号的隔离与分离，以确保传输信号的纯净和稳定。
光电隔离器的工作原理和应用
光电隔离器的工作原理和应用
光电隔离器：
一、工作原理：
1. 原理：光电隔离器（Opto-Isolator）是一种非导电连接的绝缘元件，它结合了一个发射器和一个接收器，从而实现电气分离和信号传输功能。
发射器通常是一种发光的半导体，以脉冲形式照射到接收器，接收器将脉冲转换为电强度输出信号。
由于发射器和接收器之间有一个隔离的紫外线光纤，因此没有物理联系，就可以实现完全的电气分离功能。
2. 运用：光电隔离器可以有效的防止静电、泄漏电流、消除大电流、消除电感和除颤，同时它也可以防止拓扑结构改变时产生的耦合，可以有效的保护系统免受高压电磁脉冲等高级别的传导干扰和电磁强度的电磁干扰，从而可以保护系统的可靠性和安全性。
二、应用：
1. 自动化产线控制：光电隔离器用于自动化产线控制，可以防止拓扑结构改变时产生的电流耦合，充分保护控制信号和控制部件。
2. 机器人控制：光电隔离器可以用于机器人控制，可以有效地降低电磁噪声，确保机器人的性能。
3. 逻辑控制系统：光电隔离器可以确保逻辑控制系统的安全，减少电磁污染，保护系统的安全性。
4. 数据传输：光电隔离器可以用于无线电数据传输，从而提高数据传输的安全性和性能。
5. 信号传输：光电隔离器可以用于信号传输，可以有效的降低系统的电磁干扰，确保系统的稳定性和安全性。
光隔离器的工作原理
光隔离器的工作原理

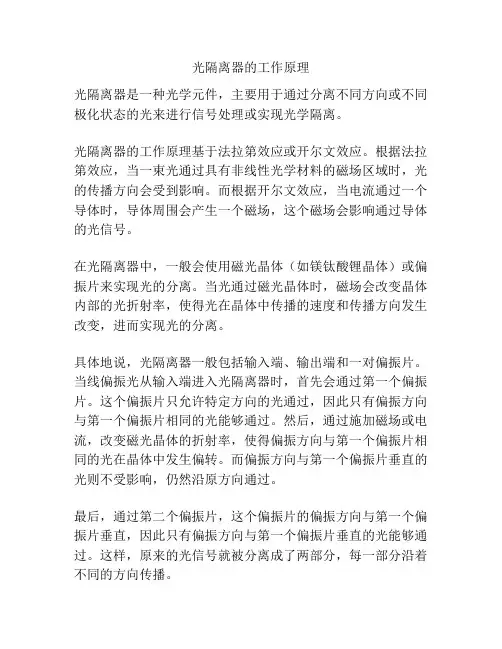

光隔离器是一种光学元件，主要用于通过分离不同方向或不同极化状态的光来进行信号处理或实现光学隔离。
光隔离器的工作原理基于法拉第效应或开尔文效应。
根据法拉第效应，当一束光通过具有非线性光学材料的磁场区域时，光的传播方向会受到影响。
而根据开尔文效应，当电流通过一个导体时，导体周围会产生一个磁场，这个磁场会影响通过导体的光信号。
在光隔离器中，一般会使用磁光晶体（如镁钛酸锂晶体）或偏振片来实现光的分离。
当光通过磁光晶体时，磁场会改变晶体内部的光折射率，使得光在晶体中传播的速度和传播方向发生改变，进而实现光的分离。
具体地说，光隔离器一般包括输入端、输出端和一对偏振片。
当线偏振光从输入端进入光隔离器时，首先会通过第一个偏振片。
这个偏振片只允许特定方向的光通过，因此只有偏振方向与第一个偏振片相同的光能够通过。
然后，通过施加磁场或电流，改变磁光晶体的折射率，使得偏振方向与第一个偏振片相同的光在晶体中发生偏转。
而偏振方向与第一个偏振片垂直的光则不受影响，仍然沿原方向通过。
最后，通过第二个偏振片，这个偏振片的偏振方向与第一个偏振片垂直，因此只有偏振方向与第一个偏振片垂直的光能够通过。
这样，原来的光信号就被分离成了两部分，每一部分沿着不同的方向传播。
总而言之，光隔离器利用磁光晶体或偏振片的特性，通过控制光的传播方向和偏振状态，实现对不同方向或极化状态的光信号的分离和隔离。
光电隔离器的工作原理
光电隔离器的工作原理
光电隔离器，也称为光电耦合器，是一种通过光电效应将输入和输出电路隔离的装置。
它的工作原理如下：
1. 光电效应：光电隔离器内部有一个发射器和一个接收器，发射器通常是一个红外二极管，接收器是一个光敏电阻或光敏二极管。
当发射器受到电流驱动时，会产生光辐射，光照射到接收器上会引起光电效应。
2. 输入电路：输入信号通过一个电阻或电流源驱动发射器，改变发射器的电流，从而改变发射的光强度。
3. 光耦合：发射的光被传输到接收器，光照射在接收器上产生光电效应，使其内部电流产生变化。
4. 输出电路：接收器产生的电流驱动输出传感器或负载电路，完成电气信号的隔离传输。
光电隔离器的工作原理主要基于光电效应，通过发射器和接收器之间的光传输实现输入和输出电路的隔离。
这种隔离方式可以有效地提高系统的稳定性、抗干扰性能和安全性，适用于多种工业场景和电子设备的隔离应用。
光纤隔离器原理
光纤隔离器原理
光纤隔离器是一种用于隔离光纤通信线路的装置，它的作用是防止光信号从一根光纤传播到另一根光纤，确保光纤通信的安全性和稳定性。
光纤隔离器的原理主要基于电光效应和光电效应。
当光信号通过光纤隔离器时，首先会经过一个发射光纤，其中的光信号会通过激光二极管或LED等光源被输入到发光器中，然后转化
为光脉冲信号。
接着，这些光脉冲信号会通过光纤传输到隔离区域，在隔离区域中，光脉冲信号会经过光栅或光耦合器等光学元件的作用，使之只能在一个方向上传播，而无法向反方向传输。
在隔离区域的另一侧，光脉冲信号会通过接收器接收，并转化为电信号。
这个接收器通常是一种光检测器，比如光电二极管或光电转换器等，它们能够将光信号转化为相应的电信号。
最后，这些电信号会通过电路被处理或传输到目标设备，完成光纤通信的过程。
通过光纤隔离器的作用，可以有效地防止光信号在光纤传输过程中的互相干扰和泄漏，确保光纤通信的稳定和可靠性。
同时，光纤隔离器还能够提高光信号的传输效率，并减少光纤线路的损耗。
总的来说，光纤隔离器利用光学元件和光电子器件的组合，实现了光信号的单向传输，保护了光纤通信线路的安全和稳定性。
光隔离器原理
光隔离器原理光隔离器，又称为光电隔离器，是一种常用的电子器件，用于将输入和输出之间的电气信号进行隔离，以防止电路间的干扰和保护电路元件。
它的工作原理是基于光电转换效应，通过光电元件将输入信号转换为光信号，再经过光传输通道传递给输出端，最后再通过光电元件将光信号转换为输出信号。
光隔离器的主要组成部分包括输入端和输出端的光电元件、光传输通道以及驱动电路。
其中，光电元件通常采用光敏二极管或光敏三极管，它们能够将入射的光信号转换为与之相对应的电流信号。
光传输通道则是将光信号从输入端传输到输出端的媒介，通常采用光纤或光耦合器。
驱动电路则是为了保证光电元件正常工作而设计的，它能够提供所需的电流或电压信号。
在光隔离器的工作过程中，输入端的电信号首先经过驱动电路进行放大和调整，然后转换为相应的光信号。
光信号经过光传输通道传递到输出端后，再经过光电元件将光信号转换回电信号，最后输出到外部电路中。
由于光信号在传输过程中不受电磁干扰的影响，因此能够有效地隔离输入和输出之间的电路。
光隔离器的主要特点是具有高速度、宽带宽、低功耗和高隔离度。
由于光传输通道采用了光纤或光耦合器，光隔离器能够实现高速的信号传输，适用于高频率和大数据量的应用场景。
同时，光隔离器能够提供较高的隔离度，有效地阻止输入和输出之间的信号交互，保护电路的稳定性和可靠性。
在实际应用中，光隔离器被广泛应用于各类电子设备和系统中。
例如，它可以用于电力系统中的测量和保护装置，实现对电力信号的隔离和传输；它也可以用于工业自动化控制系统中，实现对控制信号的隔离和放大。
此外，光隔离器还可以用于医疗设备、通信设备、仪器仪表等领域中，满足对电路隔离和信号传输的要求。
光隔离器是一种基于光电转换效应的电子器件，通过将输入信号转换为光信号，并经过光传输通道传递到输出端，再将光信号转换为输出信号，实现对电路间信号的隔离和传输。
它具有高速度、宽带宽、低功耗和高隔离度的特点，在各类电子设备和系统中得到广泛应用。
光隔离器原理
光隔离器原理
光隔离器是一种光学元件，用于将光束中的不同偏振态分离开来。
它的基本原理是利用偏振特性的光波在通过特定材料时会发生偏振态的旋转或透射性质的变化。
光隔离器通常由一个偏振片和一个波片组成。
偏振片能够只传递一个特定偏振方向的光波，而将其他方向的光波反射或吸收掉。
波片是一种能够改变光波的偏振态的元件，它能够将一个方向的偏振光波旋转为另一个方向。
当一个偏振光波通过光隔离器时，它首先通过偏振片，只有与偏振片允许通过的方向相同的光波能够通过，而其他方向的光波被反射或吸收。
然后，通过波片进行偏振态的旋转，使得原本通过的光波的偏振方向发生改变。
最后，经过偏振片的筛选，只有偏振方向与偏振片允许通过的方向一致的光波能够透射出来，而原本通过的光波的偏振方向则无法通过，从而实现了光束的隔离。
光隔离器在光通信和光电器件中具有重要的应用。
例如，在光通信中，光隔离器可以用于隔离输入和输出光波的偏振态，防止光信号的干扰。
在光电器件中，光隔离器可以用于防止光波的反射回光源，保护光源和其他器件的正常工作。
总之，光隔离器利用偏振特性的光波在通过特定材料时会发生偏振态的旋转或透射性质的变化，实现了将光束中的不同偏振态分离开来的功能。
光隔离器的功能和基本原理
光隔离器的功能和基本原理光隔离器的功能是让正向传输的光通过而隔离反向传输的光，从而防止反射光影响系统的稳定性，与电子器件中的二极管功能类似。
光隔离器按偏振相关性分为两种：偏振相关型和偏振无关型，前者又称为自由空间型（Freespace），因两端无光纤输入输出；后者又称为在线型（in-Line），因两端有光纤输入输出。
自由空间型光隔离器一般用于半导体激光器中，因为半导体激光器发出的光具有极高的线性度，因而可以采用这种偏振相关的光隔离器而享有低成本的优势；在通信线路或者 EDFA 中，一般采用在线型光隔离器，因为线路上的光偏振特性非常不稳定，要求器件有较小的偏振相关损耗。
光隔离器利用的基本原理是偏振光的马吕斯定律和法拉第（Farady）磁光效应，自由空间型光隔离器的基本结构和原理如下图所示，由一个磁环、一个法拉第旋光片和两个偏振片组成，两个偏振片的光轴成45°夹角。
正向入射的线偏振光，其偏振方向沿偏振片 1 的透光轴方向，经过法拉第旋光片时逆时针旋转45°至偏振片 2 的透光轴方向，顺利透射；反向入射的线偏振光，其偏振方向沿偏振片 2 的透光轴方向，经法拉第旋光片时仍逆时针旋转45°至与偏振片 1 的透光轴垂直，被隔离而无透射光。
自由空间型光隔离器相对简单，装配时偏振片和旋光片均倾斜一定角度（比如4°）以减少表面反射光，搭建测试架构时注意测试的可重复性，其他不赘述。
下面详细介绍在线式光隔离器的发展情况。
最早的在线式光隔离器是用Displacer晶体与法拉第旋光片组合制作的，因体积大和成本高而被Wedge型光隔离器取代；在线式光隔离器因采用双折射晶体而引入 PMD，因此相应出现 PMD 补偿型 Wedge 隔离器；某些应用场合对隔离度提出更高要求，因此出现双级光隔离器，在更宽的带宽内获得更高隔离度。
下面依次介绍这些在线式光隔离器的结构和原理。
1) Displacer 型光隔离器Displacer型光隔离器结构和光路如下图所示，由两个准直器、两个Displacer晶体，一个半波片、一个法拉第旋光片和一个磁环（图中未画出）组成。
光纤隔离器工作原理
光纤隔离器工作原理
光纤隔离器（Optical Isolator）是一种用于光学系统中的器件，主要起到隔离、保护光学器件的作用。
其工作原理是基于磁光效应和偏光效应。
光纤隔离器通常由两个部分构成：偏振束分离器和磁光增益元件。
1. 偏振束分离器：该部分使用偏振片和偏振束分束器构成，其作用是将输入光束分为两个偏振方向垂直的光束，即光束被分为透过光和反射光。
2. 磁光增益元件：该部分使用铁磁材料（如镝铁硅）构成。
当透过光束通过时，磁光增益元件会根据光场的偏振状态发生磁旋转，从而改变光的偏振方向。
工作原理如下：
1. 输入光束首先经过偏振束分离器，被分为透过光和反射光。
2. 透过光束被发送到磁光增益元件，光的偏振方向会发生磁旋转。
3. 经过磁光增益元件的光束再次经过偏振束分离器。
4. 透过光束不受影响，方向与初始光束相同。
5. 反射光束再次经过偏振束分离器，由于经过磁光增益元件的偏振状态改变，反射光束被分为透过光和反射光。
6. 透过光束被输出。
通过这样的工作原理，光纤隔离器能够将输入光束的透过光和
反射光进行分离，保护输入端光源不受反射光的干扰，并保护输出端接收器不受输入光源的干扰。
同时，光纤隔离器还能够防止光信号在光学系统中的双向传播，避免反射和回波对系统性能的影响。
光隔离器的工作原理
光隔离器的工作原理
光隔离器是一种用于光学系统中的器件，它可以阻止光源之间的干扰和反射，从而保持光信号的清晰度和准确度。
光隔离器的工作原理是基于光的干涉和衍射效应。
光隔离器通常由两个不同材料的透明薄片组成，这些薄片可以将光分为两个波长范围。
当入射光线通过第一个薄片时，它会被分成两个不同的方向上的光，分别称为正方向光和反方向光。
这两个方向上的光在第二个薄片上发生干涉，然后再次分离。
根据干涉和衍射效应的原理，正方向光和反方向光将以不同的方式延伸和干涉，从而在输出端产生不同的位置。
通过适当设计光隔离器的几何形状和材料特性，可以实现高效的光隔离效果。
例如，加入光学滤波器和偏振器可以调整和强化隔离器对光的选择性，并进一步减少反射和散射。
总体来说，光隔离器利用光的干涉和衍射效应，在光线的分裂、干涉和重新合并过程中实现光的隔离和抑制。
这种工作原理使得光隔离器在许多光学应用中都具有重要的作用，例如激光技术、光纤通信和实验室测量等领域。
光隔离器的结构与原理
光隔离器的结构与原理
光隔离器是一种用于分离光束的光学器件，其结构和原理如下：
结构：
光隔离器通常由三个主要部分组成：输入端、输出端和非反射层。
输入端：光线从输入端进入光隔离器。
输出端：分离后的光线从输出端出发。
非反射层：位于输入端和输出端之间的非反射层，其作用是防止光线反射，从而确保输入端和输出端之间的单向传输。
原理：
光隔离器利用非线性光学效应实现光束的分离。
其中最常用的原理是法拉第效应和科尔门效应。
法拉第效应：法拉第效应是指磁场对光的折射率产生的影响。
光束通过光隔离器时，一个外加的磁场会导致光束产生一个偏转，使得光束无法返回输入端，从而实现光束的单向传输。
科尔门效应：科尔门效应是指光的极化状态对其折射率的依赖。
光束通过光隔离
器时，光束的极化状态会发生变化，使得光束无法再次返回输入端，实现光束的单向传输。
综合应用法拉第效应和科尔门效应，光隔离器能够有效地将光束从输入端传输到输出端，并防止光束的返回。
这样就实现了光束的单向传输和光的分离。
光隔离器原理
光隔离器原理
光隔离器是一种用于光学系统中的重要器件，它能够有效地隔离光信号，防止
光信号的反射和回波干扰，保证光信号传输的稳定性和可靠性。
光隔离器的工作原理主要基于磁光效应和偏振效应，下面我们将详细介绍光隔离器的工作原理及其应用。
首先，光隔离器利用磁光效应实现光信号的单向传输。
当光信号通过光隔离器时，会受到外部磁场的影响，导致光信号的偏振方向发生变化。
这种偏振方向的变化会使光信号在光隔离器中产生旋转，从而使光信号只能单向传输，无法返回原来的光源，实现了光信号的隔离。
其次，光隔离器还利用偏振效应实现光信号的隔离和传输。
偏振效应是指光信
号在通过光隔离器时，会根据光信号的偏振方向而产生不同的传输效果。
光隔离器内部的偏振片可以选择性地吸收或透过特定方向的光信号，从而实现对光信号的隔离和传输控制。
在实际应用中，光隔离器广泛应用于光通信系统、激光器、光纤传感器等领域。
在光通信系统中，光隔离器能够有效地减少光信号的反射和回波干扰，提高光信号的传输质量和稳定性。
在激光器中，光隔离器能够防止激光器的光信号被反射回来，保护激光器的稳定工作。
在光纤传感器中，光隔离器能够隔离光信号，减少外部干扰，提高传感器的灵敏度和精度。
总之，光隔离器是一种重要的光学器件，它利用磁光效应和偏振效应实现光信
号的隔离和传输控制。
在光通信系统、激光器、光纤传感器等领域都有着重要的应用价值。
随着光学技术的不断发展，光隔离器的性能和应用将会得到进一步的提升和拓展，为光学系统的稳定运行和可靠传输提供更好的保障。
光隔离器的技术原理介绍
光隔离器的技术原理介绍光隔离器是一种光学装置，用于在光通信中实现光信号的单向传输。
其技术原理基于光学非线性效应和光的偏振特性。
在光通信系统中，由于光信号的强度衰减或光纤耦合不完美等原因，光信号可能会在光纤中发生反射或逆向传播，这可能导致信号的衰减、串扰等问题。
光隔离器的作用就是通过选择性地阻止或减弱逆向传输的光信号，从而实现单向传输。
光隔离器主要依赖光学非线性效应，其中最常用的是光学吸收效应和克尔效应。
首先，光学吸收效应是指在光吸收介质中，当入射光的能量与介质的带隙能量相同或较接近时，光子与介质的电子相互作用，而发生吸收现象。
在光隔离器中，通过选择性吸收逆向传输的光波，从而实现对光信号的单向传输。
光隔离器通常由吸收介质和偏振元件构成。
吸收介质对于逆向传输的光波吸收较强，从而有效地阻止光信号的反向传播。
同时，偏振元件可以根据光信号的偏振状态，选择性地吸收或透过光信号。
通过这种方式，光信号可以在光隔离器中实现单向传输。
其次，克尔效应是光学晶体中非线性效应的一种。
克尔效应与晶体的非中心对称性有关，当应力或电场施加到晶体上时，晶体的光学性质会发生变化。
在光隔离器中，通常使用非线性光学晶体构建克尔元件，以实现光信号的单向传输。
克尔元件由一个光学器件和偏振元件组成。
偏振元件根据光信号的偏振状态选择性地旋转光信号的偏振方向。
光学器件则依赖克尔效应，将旋转后的光信号从逆向方向传输到正向方向。
通过这种方式，光信号可以在光隔离器中实现单向传输。
除了光学非线性效应，光隔离器还可以利用光的偏振特性实现光信号的单向传输。
在光通信中，常常使用偏振分束器和偏振选择器等元件构建偏振光隔离器。
偏振分束器可以将入射的光信号按照偏振方向进行分离，分别传输到正向和逆向路径。
而偏振选择器可以选择性地通过或阻止光信号，根据光信号的偏振状态来选择性地实现光信号的单向传输。
总结起来，光隔离器的技术原理主要包括光学非线性效应和光的偏振特性。
通过选择性吸收、克尔效应以及偏振分离和选择等方式，光隔离器可以实现光信号的单向传输，防止光信号的反向传播和串扰问题，从而提高光通信系统的性能和可靠性。
光隔离器的基本原理
光隔离器的基本原理光隔离器是一种用于分离或隔离光束的光学装置。
它基于光的偏振或波长选择性反射的原理，使得光的一个特定波长或偏振方向得以传播，而将其他波长或偏振方向的光反射或吸收掉。
光隔离器在光通信、光谱仪、激光技术等领域发挥着重要的作用。
1.偏振分离原理光的偏振分离是基于光在不同偏振态下的特性。
一般来说，光是具有垂直于传播方向的电矢量的电磁波。
而光线的偏振方向是指电矢量的方向。
光可以偏振为水平偏振、垂直偏振或其他方向的线偏振。
光隔离器通常由一个偏振分束器和一个偏振选择性反射器组成。
偏振分束器是一种能够将输入光进行分离的装置，它通常由多层介质薄膜构成。
这些薄膜在特定波长或特定偏振方式的光照射下，会出现相位差，从而引起光束的分离。
偏振选择性反射器则是一种具有选择性反射能力的光学元件，它可以将特定偏振或波长的光进行反射，而允许其他偏振或波长的光通过。
当光通过偏振分束器时，不同偏振方向的光线会以不同的角度折射出来。
然后，其中一路光线会被偏振选择性反射器反射，而另一路光线则会继续传播。
通过调整偏振选择性反射器的特性，例如反射率和波长选择性，可以使得特定偏振方向或波长的光线被完全反射，而其他光线则通过。
2.波长分离原理光的波长分离是基于光在介质中传播速度与波长的关系。
根据著名的斯涅尔定律，光线在介质中传播时会发生折射，而折射角度取决于光在介质中的折射率和入射角度。
而光线的入射角度则取决于光线的波长。
光隔离器也可以通过使用一个刻有波长选择性反射镜或滤光片的光学元件来实现波长分离。
这些光学元件在特定波长范围内具有高反射率，并将其他波长范围的光线透过。
当光束通过波长选择性反射镜或滤光片时，特定波长范围的光线将被反射出来，而其他波长的光线则会透过。
除了偏振和波长选择性的原理，光隔离器还可以通过其他原理实现光的分离，例如衍射、干涉等。
衍射光隔离器利用光在衍射光栅或衍射光纤中发生衍射的性质，使得特定波长或偏振方向的光线在特定角度下被分离出来。
光隔离器的基本原理
光隔离器的基本原理偏振无关光纤隔离器（Polarization Insensitive Fiber Isolator）光纤隔离器根据偏振特性可分为偏振无关型（Polarization Insensitive）和偏振相关型（Polarization Sensitive）两种。
由于通过偏振相关型光纤隔离器的光功率依赖于输入光的偏振态，因此要求使用保偏光纤作尾纤。
这种光纤隔离器将主要用于相干光通信系统。
目前光纤隔离器用的最多的仍然是偏振无关型的，我们也只对此类光纤隔离器做分析。
１偏振无关光纤隔离器的典型结构一种较为简单的结构如图１所示。
这种结构只用到四个主要元件：磁环（Magnetic Tube）、法拉第旋转器（Faraday Rotator）、两片LiNbO3 楔角片（LN Wedge），配合一对光纤准直器（Fiber Collimator），可以做成一种在线式（In-line）的光纤隔离器。
2 基本工作原理下面具体分析光纤隔离器中光信号正向和反向传输的两种情况。
2.1 正向传输如（图2）所示，从准直器出射的平行光束，进入第一个楔角片P1后，光束被分为o光和e光，其偏振方向相互垂直，传播方向成一夹角。
当他们经过45°法拉第旋转器时，出射的o光和e光的偏振面各自向同一个方向旋转45°，由于第二个LN楔角片P2的晶轴相对于第一个楔角片正好呈45°夹角，所以o光和e光被折射到一起，合成两束间距很小的平行光，然后被另一个准直器耦合到光纤纤芯里去。
这种情况下，输入的光功率只有很小一部分被损耗掉，这种损耗称之为隔离器的插入损耗。
（图中“+”表示e光向此方向偏折）2.2 反向传输如(图3)所示,当一束平行光反向传输时,首先经过P2晶体,分为偏振方向与P1的晶轴各呈45°夹角的o光和e光。
由于法拉第效应的非互易性，o光和e光通过法拉第旋转器后，偏振方向仍然向同一个方向（图中为逆时针方向）旋转45°，这样，原先的o光和e光在进入第二个楔角片（P1）后成了e光和o光。
光隔离器工作原理
光隔离器工作原理
光隔离器，也被称为光电间隔器或光耦合器，是一种能够隔离光电信号的器件。
光隔离器的工作原理基于光电效应和光电元件的特性。
光隔离器通常由两个主要部分组成：输入部分和输出部分。
输入部分接收电信号并将其转换成光信号，而输出部分将光信号转换回电信号输出。
两个部分之间通过光传输介质（例如光纤或空气）相隔一定的距离，以实现光电信号的隔离。
在光隔离器的输入部分，常用的光电元件是光敏二极管或光电三极管。
当输入的电信号增大时，光敏二极管或光电三极管将其转换成相应的光信号，并且这个光信号的强弱与输入电信号的变化成正比。
这样，输入信号就被转换成了光信号。
在输出部分，常用的光电元件是光敏电阻或光敏三极管。
当输入的光信号照射到光敏电阻或光敏三极管上时，它们将其转换成相应的电信号输出。
这个电信号与光信号的强弱成正比，并且与输入的电信号是隔离的。
光隔离器的工作原理主要是基于光电转换的过程。
通过光的能量来传输信号，可以在电和光之间实现隔离，以避免噪声、波动等因素对信号的干扰。
光隔离器常用于光电耦合、光隔离、电流测量和信号隔离等应用中。
总的来说，光隔离器的工作原理是通过光电元件将电信号转换成光信号，并通过光传输介质将光信号传输到输出部分，再通
过光电元件将光信号转换成电信号输出。
这种光电转换的方式实现了电光信号的隔离，保证了信号的可靠传输和隔离。
光隔离器的技术原理介绍
光隔离器的技术原理介绍
半导体激光器及光放大器等对来自连接器、熔接点、滤波器等的反射光非常敏感，并导致性能恶化。
因此需要用光隔离器阻止反射光。
光隔离器是一种只允许单向光通过的无源光器件，其工作原理是基于法拉弟旋转的非互易性。
图3-9为光隔离器的结构及工作原理图。
对于正向入射的信号光，通过起偏器后成为线偏振光，法拉弟旋磁介质与外磁场一起使信号光的偏振方向右旋45度，并恰好使低损耗通过与起偏器成45度放置的检偏器。
对于反向光，出检偏器的线偏振光经过放置介质时，偏转方向也右旋转45度，从而使反向光的偏振方向与起偏器方向正交，完全阻断了反射光的传输。
法拉弟磁介质在1μm～2μm波长范围内通常采用光损耗低的钇铁石榴石(yig)单晶。
新型尾纤输入输出的光隔离器有相当好的性能，最低插入损耗约0.5db、隔离度达35～60 db，最高可达70db。
光隔离器原理图
光隔离器是一种只允许单向光通过的无源光器件，其工作原理是基于法拉弟旋转的非易性。
图3-10为光隔离器的结构及工作原理图。
615515646 615514680
对于正向入射的信号光，通过起偏器后成为线偏振光，法拉弟旋磁介质与外磁场一起使信号光的偏振方向右旋45度，并恰好使低损耗通过与起偏器成45度放置的检偏器。
对于反向光，出检偏器的线偏振光经过放置介质时，偏转方向也右旋转45度，从而使反向光的偏振方向与起偏器方向正交，完全阻断了反射光的传输。
光隔离器的技术原理介绍
光隔离器的技术原理介绍光隔离器（Optical Isolator）是一种光学器件，通常用于光纤通信系统中，用于消除回波和光信号的反射，以保证光信号在系统中的正常传输。
它的主要功能是将从发射端发出的光信号单向传输到接收端，同时阻止反射光信号返回到发射端。
磁光效应是光隔离器中最常用的原理之一，它是基于铁磁性材料的磁光效应实现的。
铁磁性材料在外加磁场的作用下，会引起入射光的偏振态发生旋转。
光隔离器利用这种现象可以实现将光信号单向传输。
在光隔离器中，入射光会通过一个偏振器，然后进入铁磁性材料，材料的磁场方向与光的偏振方向垂直。
当光通过材料时，由于磁光效应的作用，其偏振方向会发生旋转，进一步使得反射光的偏振方向发生变化。
由于反射光的偏振方向与偏振器的偏振方向垂直，反射光会被偏振器吸收而不会返回到发射端。
而通过光隔离器传输的光信号则不受影响，正常传输到接收端。
偏振分光效应也是光隔离器中的另一种原理，在一些应用中也经常被采用。
偏振分光效应是基于光纤中光信号的传输方式的差异实现的。
光纤中的光信号基本上可以分为两种类型：TE（transverse electric）类信号和TM（transverse magnetic）类信号。
TE类信号的电场分量垂直于光纤的轴向，而TM类信号的磁场分量垂直于光纤的轴向。
光隔离器利用这种差异，通过偏振分光效应将TM类信号完全反射，而TE类信号则正常传输，从而实现了光信号的单向传输。
具体实现上，光隔离器中会有一个偏振分束器，它可以将传输中的光信号分成两束，而只有一束光信号能够进入输出端。
除了磁光效应和偏振分光效应，光隔离器还有其他一些技术原理，如光栅效应、材料共振效应等。
不同的原理适用于不同的应用场景和光信号类型。
总结起来，光隔离器的技术原理是基于光纤中光信号的传输方式的差异来实现的。
通过一系列的光学元件和材料，光隔离器可以将光信号从发射端单向传输到接收端，同时消除回波和反射，保证光信号的正常传输。
光隔离器的功能和基本原理
光隔离器的功能和基本原理
光隔离器是一种常见的智能传感器，它的功能是检测物体是否位于其
设置的检测距离。
无论是检测小物体还是大物体，光隔离器都可以充当检
测控制元件，以及照明控制等应用。
其中使用的原理被称为“光继电器”，即接收光信号之后，将其转换
为电信号，以此来控制装置的运行。
一般来说，光隔离器主要由发射模块、接收模块、控制电路以及其他
组件组成，其中发射模块包括发射二极管、发射偏置电路以及通信线路等；接收模块主要由光电二极管组成，其作用是收集反射光信号；控制电路则
负责将接收到的信号传输给外部设备，具体的传输方式则取决于具体的控
制电路的设计。
光隔离器技术已经发展多年，经过不断的改进和创新，实现了更加高
精度的探测和控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光隔离器原理
随着现代通讯技术的飞速发展，人们对光通信的需求越来越高。
然而，光通信中的一个重要问题是光隔离。
光隔离器是一种用于隔离光信号的器件，它能够有效地防止光信号的反射和干扰，保证信号的传输质量和稳定性。
本文将介绍光隔离器的原理和应用。
光隔离器的原理主要基于磁光效应和法拉第效应。
磁光效应是指当光通过被磁场作用的材料时，其折射率会发生变化。
法拉第效应是指当光通过被电场作用的材料时，其偏振方向会发生旋转。
光隔离器利用这两种效应来实现光信号的隔离。
光隔离器通常由极化器、法拉第旋转器和偏振分束器组成。
极化器的作用是将输入的光信号极化为特定的方向，以便后续处理。
法拉第旋转器是光隔离器的核心部件，它利用法拉第效应来实现光信号的反向传输。
当输入光信号通过法拉第旋转器时，其偏振方向会发生旋转，从而改变光信号的传输方向。
偏振分束器则用于将反向传输的光信号分离出来，并输出到指定的通道。
光隔离器的工作过程可以简单描述为以下几个步骤：首先，输入的光信号通过极化器，被极化为特定的方向；然后，经过法拉第旋转器，光信号的偏振方向发生旋转，改变了光信号的传输方向；最后，偏振分束器将反向传输的光信号分离出来，并输出到指定的通道。
通过这样的过程，光隔离器能够实现光信号的隔离。
光隔离器广泛应用于光通信、光传感和光学仪器等领域。
在光通信中，光隔离器能够有效地防止光信号的反射和干扰，提高信号的传输质量和稳定性。
在光传感中，光隔离器可以用于隔离输入和输出端之间的光信号，避免干扰和误差。
在光学仪器中，光隔离器可以用于隔离输入和输出光路，保证实验的准确性和可靠性。
总结起来，光隔离器是一种利用磁光效应和法拉第效应来实现光信号隔离的器件。
它由极化器、法拉第旋转器和偏振分束器组成，通过将输入的光信号极化、旋转和分离，实现光信号的隔离。
光隔离器在光通信、光传感和光学仪器等领域有着广泛的应用，能够有效地提高光信号的传输质量和稳定性。
随着光通信技术的不断发展，相信光隔离器在未来会有更多的应用和发展。
