光刻机工艺流程
光刻机制造工艺流程
具体的光刻机制造工艺流程如下：1、设计和规划：根据光刻机的功能需求和性能指标，进行详细的设计和规划。
确定光刻机的结构布局、光学系统、传动系统等。
2、材料采购：根据设计和规划的要求，采购所需的材料。
包括金属材料（铝合金、不锈钢等）、塑料材料（聚酰亚胺、聚酰胺等）、光刻胶、透镜材料等。
3、零部件制造：a. 金属零部件加工：根据设计图纸进行金属零部件的加工，包括切割、钻孔、磨削、铣削等。
b. 塑料零部件制造：使用注塑机对塑料材料进行注塑成型，制造塑料零部件。
c. 电子元件制造：采购电子元件，并进行焊接、组装等工艺，制造电子控制部件。
4、组件装配：a. 机架组装：将制造好的金属零部件进行组装，形成光刻机的机架。
b. 光学系统组装：根据设计要求，将透镜、反射镜等光学元件组装到机架上，形成光学系统。
c. 传动系统组装：安装传动装置，如直线驱动器、步进电机等，以实现光刻板的运动。
5、系统集成：a. 连接电路：将电子控制部件与机架上的传感器、执行器等连接起来，形成光刻机的电路系统。
b. 调试电路：对电路进行调试，确保各个功能部件正常工作。
c. 安装软件：根据光刻机的控制系统要求，安装相应的软件。
6、功能测试：a. 自动对焦功能测试：测试光刻机的自动对焦功能，检查焦点的准确性和稳定性。
b. 曝光精度测试：测试光刻机的曝光精度，检查曝光位置的准确性和重复性。
c. 曝光速度测试：测试光刻机的曝光速度，检查曝光时间的准确性和一致性。
7、调试和优化：a. 参数调整：根据测试结果，调整光刻机的参数，如曝光时间、光强度等，以提高曝光质量。
b. 光学系统优化：对光学系统进行调整和优化，提高光刻精度和分辨率。
c. 机械系统优化：对传动系统和机械结构进行调整和优化，提高运动精度和稳定性。
8、校准和验证：a. 曝光均匀性校准：使用标准样品进行曝光测试，校准光刻机的曝光均匀性。
b. 焦距准确性校准：使用标准样品进行焦距测试，校准光刻机的焦距准确性。
光刻工艺步骤介绍
A
12
影响胶膜因素：
一 涂胶腔排风量的大小直接影响着胶膜的均匀性； 二 硅片吸盘的水平度、同心度以及真空度都会影响胶
膜的均匀性； 三 胶盘的形状应能有效的防止光刻胶在高速旋转时出
现的“回溅”； 四 涂胶的工作环境，如湿度、温度、洁净度等均会影
响胶膜的质量。
去 边 （ EBR ） 喷管
圆片
吸盘
A 图 正面去边，胶的边缘比较规则。
胶层
胶层 圆片
吸盘 B图背面去边，胶的边缘呈锯齿状。 去边（EBR）喷
管
加速旋转
圆片 吸盘
A
胶 层 圆 片 吸盘
11
涂胶后烘
目的： 提高光刻胶与衬底（圆片）的粘附力及胶膜的抗机 械磨擦能力。
作用： 充分的前烘可以改善胶膜的粘附性与抗刻蚀性。
PR Si3N4
N-Si
Si(P)
SiO2
A
4
光刻工艺步骤实例-N-WELL层曝光
•N-Well Exposure
PR Si3N4
N-Si
Si(P)
SiO2
A
5
光刻工艺步骤实例-N-WELL层次显影
•N-Well Developing
PR Si3N4
N-Si Si(P)
A
SiO2
6
光刻工艺步骤实例-N-WELL的形成
圆片低速渐静止或静止
喷显影液
圆片轻转（依靠圆片表面张力显影液在圆片表面停留一段时间）
较高速旋转（甩去圆片表面的显影液）
喷水旋转
加速旋转（甩干）
停止旋转并取片
显影后烘（坚膜）
圆片送回片架显影工艺完成
光刻工艺流程
光刻工艺流程
光刻工艺是在半导体制造中至关重要的一个工艺，它是制造芯片必不可少的环节。
本文将介绍光刻工艺流程及其每个步骤的作用和方法。
首先，要准备好硅片和光刻胶。
硅片上会先涂上一层光刻胶，然后通过光刻机对其进行曝光、显影和烘干的操作。
其次，进行光刻胶的涂布。
首先，将准备好的硅片放到光刻机的微小旋转台上，然后，使用光刻胶涂布机器对硅片进行涂布，将光刻胶均匀地涂抹在硅片上。
这个工作是十分重要的，因为如果光刻胶的涂布不均匀，将会影响后续制程的成果。
接着，进行曝光。
将涂好光刻胶的硅片放入光刻机的曝光台中，加入掩模版后，开启光刻机器的曝光光源，使镀有光刻胶的硅片根据掩膜图案将辐射能量吸收。
曝光时间的长短取决于掩膜的复杂程度以及所用的光刻胶类型。
进行显影。
曝光后，将硅片放入显影液中，在显影液中加持一定时间使没有经过曝光的光刻胶部分被清除，从而满足标准掩膜的设计要求。
要注意控制显影液的温度，时间和浓度，否则就会对芯片的制造产生影响。
最后进行烘干。
显影后的光刻胶薄层需要进行烘干，通过烘干将液体显影液中多余的水分挥发掉，光刻胶薄层变得坚硬。
需要注意的是，烘干的温度和时间要正确，不要过度或不足，以确保质量的稳定性。
总之，光刻工艺流程是一个非常精细的制程，非常需要注意每个步骤的细节，更需要操作人员的技术经验和操作规范。
只有这样，我们才能在制造芯片过程中保证产品的一致性和稳定性。
看懂光刻机-光刻工艺流程详解
看懂光刻机-光刻工艺流程详解看懂光刻机:光刻工艺流程详解半导体芯片生产主要分为IC 设计、IC 制造、IC 封测三大环节。
IC 设计主要根据芯片的设计目的进行逻辑设计和规则制定，并根据设计图制作掩模以供后续光刻步骤使用。
IC 制造实现芯片电路图从掩模上转移至硅片上，并实现预定的芯片功能，包括光刻、刻蚀、离子注入、薄膜沉积、化学机械研磨等步骤。
IC 封测完成对芯片的封装和性能、功能测试，是产品交付前的最后工序。
芯片制造核心工艺主要设备全景图光刻是半导体芯片生产流程中最复杂、最关键的工艺步骤，耗时长、成本高。
半导体芯片生产的难点和关键点在于将电路图从掩模上转移至硅片上，这一过程通过光刻来实现，光刻的工艺水平直接决定芯片的制程水平和性能水平。
芯片在生产中需要进行20-30 次的光刻，耗时占到IC 生产环节的50%左右，占芯片生产成本的1/3。
光刻工艺流程详解光刻的原理是在硅片表面覆盖一层具有高度光敏感性光刻胶，再用光线（一般是紫外光、深紫外光、极紫外光）透过掩模照射在硅片表面，被光线照射到的光刻胶会发生反应。
此后用特定溶剂洗去被照射/未被照射的光刻胶，就实现了电路图从掩模到硅片的转移。
光刻完成后对没有光刻胶保护的硅片部分进行刻蚀，最后洗去剩余光刻胶，就实现了半导体器件在硅片表面的构建过程。
光刻分为正性光刻和负性光刻两种基本工艺，区别在于两者使用的光刻胶的类型不同。
负性光刻使用的光刻胶在曝光后会因为交联而变得不可溶解，并会硬化，不会被溶剂洗掉，从而该部分硅片不会在后续流程中被腐蚀掉，负性光刻光刻胶上的图形与掩模版上图形相反。
在硅片表面构建半导体器件的过程正性光刻与负性光刻相反，曝光部分的光刻胶会被破坏从而被溶剂洗掉，该部分的硅片没。
5nm的光刻机技术工艺流程原理解读
5nm的光刻机技术工艺流程原理解读
5nm的光刻机技术是目前半导体行业中最先进的制造工艺，主要用于生产高性能处理器、存储器、传感器等半导体元件。
本文将从工艺流程原理的角度，解读5nm光刻机技术的制造过程。
光刻机技术是半导体行业制造过程中的重要工艺之一，主要用于制造集成电路中的芯片图形图案。
5nm光刻机技术的核心在于光学系统、控制技术和化学处理等方面的提升。
在5nm光刻机技术中，首先需要设计芯片布局和电路图，然后采用电子束或激光写入方式制作掩膜。
接着，在硅片上涂覆一层光刻胶，并通过光刻机将掩膜上的图案投射到硅片上，形成光刻胶上的图案。
然后，将硅片经过暴光和化学蚀刻处理，去除未暴露过的光刻胶，形成硅片上的图形。
接着进行清洗和检测，最终完成芯片的制造过程。
5nm光刻机技术的核心在于光学系统的提升，采用了更高分辨率的光刻头；控制技术的提升，采用了更精密的运动平台和更快速的数据传输；化学处理方面的提升，采用了更高效的化学蚀刻液和更精准的制造工艺控制。
总之，5nm光刻机技术的制造过程主要包括设计芯片布局和电路图、制作掩膜、光刻曝光、化学蚀刻、清洗和检测等环节。
其中，光学系统、控制技术和化学处理等方面的提升是实现更高分辨率、更精密制造的关键。
- 1 -。

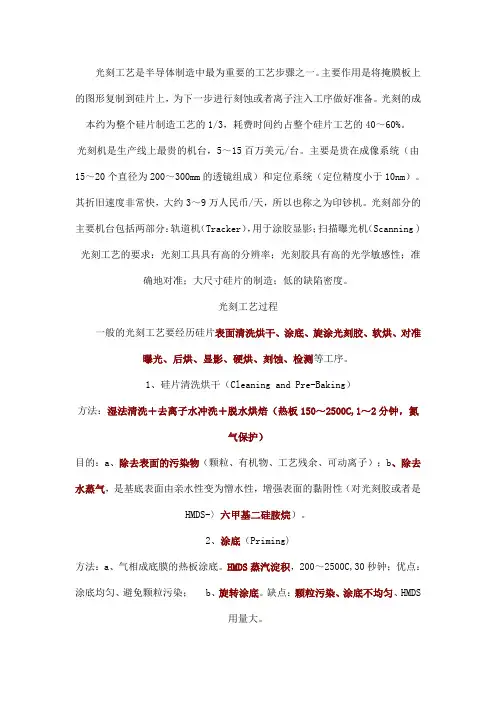

光刻工艺简要流程介绍
光刻工艺是半导体制造中最为重要的工艺步骤之一。
主要作用是将掩膜板上的图形复制到硅片上，为下一步进行刻蚀或者离子注入工序做好准备。
光刻的成本约为整个硅片制造工艺的1/3，耗费时间约占整个硅片工艺的40～60%。
光刻机是生产线上最贵的机台，5～15百万美元/台。
主要是贵在成像系统（由15～20个直径为200～300mm的透镜组成）和定位系统（定位精度小于10nm）。
其折旧速度非常快，大约3～9万人民币/天，所以也称之为印钞机。
光刻部分的主要机台包括两部分：轨道机（Tracker），用于涂胶显影；扫描曝光机（Scanning ) 光刻工艺的要求：光刻工具具有高的分辨率；光刻胶具有高的光学敏感性；准确地对准；大尺寸硅片的制造；低的缺陷密度。
光刻工艺过程一般的光刻工艺要经历硅片表面清洗烘干、涂底、旋涂光刻胶、软烘、对准曝光、后烘、显影、硬烘、刻蚀、检测等工序。
1、硅片清洗烘干（Cleaning and Pre-Baking）方法：湿法清洗＋去离子水冲洗＋脱水烘焙（热板150～2500C,1～2分钟，氮气保护）目的：a、除去表面的污染物（颗粒、有机物、工艺残余、可动离子）；b、除去水蒸气，是基底表面由亲水性变为憎水性，增强表面的黏附性（对光刻胶或者是HMDS-〉六甲基二硅胺烷）。
2、涂底（Priming)方法：a、气相成底膜的热板涂底。
HMDS蒸汽淀积，200～2500C,30秒钟；优点：涂底均匀、避免颗粒污染； b、旋转涂底。
缺点：颗粒污染、涂底不均匀、HMDS用量大。
目的：使表面具有疏水性，增强基底表面与光刻胶的黏附性。
3、旋转涂胶（Spin-on PR Coating）方法：a、静态涂胶（Static）。
硅片静止时，滴胶、加速旋转、甩胶、挥发溶剂（原光刻胶的溶剂约占65～85%,旋涂后约占10～20%）；b、动态（Dynamic）。
低速旋转（500rpm_rotation per minute）、滴胶、加速旋转（3000rpm）、甩胶、挥发溶剂。
光刻工艺流程
光刻工艺流程光刻工艺流程是制备微电子器件的关键步骤之一，它的主要目的是通过光照和化学腐蚀的方法在硅片表面形成所需的图形，从而制造出微小而精确的电子元件。
下面是一个典型的光刻工艺流程示例。
1. 硅片准备：在光刻工艺开始前，首先需要对硅片进行准备。
这包括清洗硅片表面，去除上面的杂质和残留物，并确保硅片表面光滑和干净。
2. 底部防反射涂层（BARC）涂覆：为了减少光的反射和增强图案的对比度，需要在硅片表面涂覆一层BARC。
这层涂层通常是一种光阻材料，可以有效地防止光的反射。
3. 光刻胶涂覆：在硅片表面涂覆一层光刻胶，光刻胶是一种特殊的聚合物材料，它可以在光照后发生化学反应，并形成所需的图案。
4. 预烘烤：为了去除光刻胶中的溶剂和使其固化，需要将硅片进行预烘烤。
这个步骤通常在约100摄氏度的温度下进行。
5. 光刻胶暴光：使用光刻机器将硅片表面的光刻胶进行曝光。
光刻机器通过照射光的特定波长和强度，实现对光刻胶的化学反应。
6. 显影：在曝光后，需要将硅片进行显影，即将未暴露到光的区域的光刻胶去除。
通常使用化学溶液来实现显影，溶剂的选择会根据光刻胶的化学性质进行调整。
7. 后烘烤：在显影后，需要将硅片进行后烘烤，以去除残存的光刻胶，并使得图案更加精确。
后烘烤的温度和时间根据光刻胶的要求进行调整。
8. 金属蒸镀：在完成光刻后，通常需要对硅片表面进行金属蒸镀。
金属蒸镀是将金属材料蒸发到硅片表面，以形成所需的电子元件。
9. 后处理：最后，需要对完成的硅片进行后处理。
这包括去除任何残留的脏污和残留物，清洗硅片表面，并对器件进行测试和检验。
以上是一个典型的光刻工艺流程示例。
实际的光刻工艺会因器件的具体要求和工艺的不同而有所不同。
然而，这个示例提供了一个基本的框架，描述了光刻工艺的一般步骤。
光刻工艺是制备微电子器件的关键步骤之一，对于微电子工业和科研领域都具有重要的意义。
晶圆光刻流程
晶圆光刻流程晶圆光刻是半导体制造过程中的关键步骤之一，用于将电路图案转移到晶圆上，形成各种功能器件。
下面将详细介绍晶圆光刻的流程。
1. 掩膜制备在晶圆光刻前，首先需要制备掩膜。
掩膜是一个透明基片，上面覆盖着光刻胶。
通过在掩膜上制造出所需的线路和图案，可以将这些图案转移到晶圆上。
掩膜的制备通常使用光刻机进行，利用光刻胶的敏感性，通过曝光和显影的过程形成所需的图案。
2. 光刻胶涂覆制备好的掩膜需要通过光刻胶涂覆到晶圆表面。
在这一步骤中，晶圆被放置在旋转台上，通过旋转台的旋转，将光刻胶均匀涂覆到晶圆表面。
光刻胶的涂覆要求均匀、薄而平整，以保证后续的图案转移质量。
3. 掩膜对准光刻胶涂覆完成后，将掩膜对准到晶圆表面。
这一步骤需要借助显微镜等设备，将掩膜与晶圆上的标记点对准，确保图案的转移准确无误。
4. 光刻曝光在掩膜对准完成后，进行光刻曝光。
光刻曝光是将掩膜上的图案通过光源照射到光刻胶上的过程。
光刻曝光的目的是让光刻胶发生化学反应，形成显影过程中需要的图案。
光刻曝光的参数包括曝光时间、曝光能量等，需要根据具体的光刻胶和晶圆材料进行调整。
5. 显影光刻曝光后，需要进行显影步骤。
显影是通过将晶圆浸泡在显影液中，使得未曝光的部分光刻胶溶解，而曝光的部分光刻胶保留下来。
这样就形成了光刻胶上的图案。
显影液的种类和浸泡时间需要根据具体的光刻胶和晶圆材料进行选择。
6. 光刻胶去除显影完成后，需要将剩余的光刻胶去除，以便后续的工艺步骤。
光刻胶去除通常使用化学清洗方法，将晶圆浸泡在相应的去胶液中，使得光刻胶完全溶解。
7. 清洗和检测最后一步是对晶圆进行清洗和检测。
清洗是为了去除光刻胶去除过程中产生的污染物和残留物，保证晶圆表面的干净和平整。
检测是为了确保光刻图案的质量和准确性，通过显微镜等设备对晶圆上的图案进行检查。
总结晶圆光刻是半导体制造中至关重要的步骤，通过掩膜制备、光刻胶涂覆、掩膜对准、光刻曝光、显影、光刻胶去除、清洗和检测等步骤，将电路图案转移到晶圆上。
光刻工艺简要流程介绍
光刻工艺简要流程介绍光刻工艺是集成电路制造过程中的一项重要工艺，其主要作用是将电路图案按照一定比例缩小并转移到硅片上，形成集成电路的图案。
下面是光刻工艺的简要流程介绍。
1.硅片准备：首先，需要对硅片进行一系列处理，包括清洗、去除表面氧化层、去除杂质等，以确保硅片的表面光洁度和纯净度。
2.上光胶：将光刻胶涂布在硅片表面。
光刻胶是一种特殊的光敏聚合物，对特定波长的光线敏感。
胶涂布可以通过旋涂法、喷涂法等方式进行，以确保胶涂布均匀。
3.等光干燥：将胶涂布的硅片放入特定设备中进行等光干燥。
等光干燥的目的是将胶涂布的光刻胶暴露于特定的光照条件下，以进行后续的曝光制程。
4.接触曝光：采用光刻机进行接触曝光，将预先准备好的掩膜与胶涂布的硅片接触，并通过曝光源投射光束。
光刻胶能够吸收光束并将光的图案转移到胶涂布的硅片上，形成所需的电路图案。
5.显影：经过曝光后，需要进行显影，以去除未受光束照射的光刻胶。
显影液的成分根据光刻胶的特性来确定，可以通过浸泡、喷淋等方式进行显影。
显影液能够溶解未暴露于光束的部分光刻胶，从而形成所需的电路图案。
6.退胶：为了保护已经形成的电路图案，需要对胶涂布的硅片进行退胶处理。
退胶过程中使用氧等氧化物气体，能够将胶层中的光刻胶蒸发掉，从而完全去除胶层。
7.清洗：清洗是整个光刻工艺中的一个重要环节，目的是去除残留的光刻胶、显影液等杂质，并确保表面的洁净度。
清洗方法包括浸泡、超声波清洗、喷淋等。
8.检测：对最终产生的图案进行检测，确保电路图案的质量和准确性。
检测方法包括显微镜观察、扫描电子显微镜观察等。
以上就是光刻工艺的简要流程介绍。
光刻工艺是集成电路制造中至关重要的一环，通过精确的光刻过程，可以将电路图案转移到硅片上，实现电路的制造。
随着半导体技术的不断发展，光刻工艺也在不断改变和创新，以满足更高性能和更小尺寸的集成电路的需求。
看懂光刻机-光刻工艺流程详解
看懂光刻机:光刻工艺流程详解半导体芯片生产主要分为IC 设计、IC 制造、IC 封测三大环节。
IC 设计主要根据芯片的设计目的进行逻辑设计和规则制定，并根据设计图制作掩模以供后续光刻步骤使用。
IC 制造实现芯片电路图从掩模上转移至硅片上，并实现预定的芯片功能，包括光刻、刻蚀、离子注入、薄膜沉积、化学机械研磨等步骤。
IC 封测完成对芯片的封装和性能、功能测试，是产品交付前的最后工序。
芯片制造核心工艺主要设备全景图光刻是半导体芯片生产流程中最复杂、最关键的工艺步骤，耗时长、成本高。
半导体芯片生产的难点和关键点在于将电路图从掩模上转移至硅片上，这一过程通过光刻来实现，光刻的工艺水平直接决定芯片的制程水平和性能水平。
芯片在生产中需要进行20-30 次的光刻，耗时占到IC 生产环节的50%左右，占芯片生产成本的1/3。
光刻工艺流程详解光刻的原理是在硅片表面覆盖一层具有高度光敏感性光刻胶，再用光线（一般是紫外光、深紫外光、极紫外光）透过掩模照射在硅片表面，被光线照射到的光刻胶会发生反应。
此后用特定溶剂洗去被照射/未被照射的光刻胶，就实现了电路图从掩模到硅片的转移。
光刻完成后对没有光刻胶保护的硅片部分进行刻蚀，最后洗去剩余光刻胶，就实现了半导体器件在硅片表面的构建过程。
光刻分为正性光刻和负性光刻两种基本工艺，区别在于两者使用的光刻胶的类型不同。
负性光刻使用的光刻胶在曝光后会因为交联而变得不可溶解，并会硬化，不会被溶剂洗掉，从而该部分硅片不会在后续流程中被腐蚀掉，负性光刻光刻胶上的图形与掩模版上图形相反。
在硅片表面构建半导体器件的过程正性光刻与负性光刻相反，曝光部分的光刻胶会被破坏从而被溶剂洗掉，该部分的硅片没。
光刻工艺简要流程介绍
光刻工艺简要流程介绍光刻工艺是半导体制造过程中十分关键的一环，用于在芯片表面形成各种图案。
下面是一份简要的光刻工艺流程介绍，具体内容如下：1.掩膜设计：光刻工艺开始时，需要先设计掩膜，即在电路设计的基础上绘制出芯片需要制造的图案。
掩膜设计是根据电路原理图进行的，可以确定各种电子元件的位置和电路连接方式。
2.掩膜制备：制作掩膜时，通常使用光刻机对一层感光剂进行曝光。
曝光时，掩膜上的图案通过透明部分的光线照射到感光剂上，使其发生化学变化，产生可溶解或不可溶解性。
3.前处理：在真正开始光刻之前，需要进行一些前处理步骤，以确保芯片表面的净化和平整。
这些步骤包括清洗、清除表面残留的污染物和平整化表面。
前处理对于之后的光刻步骤的精确度和一致性非常重要。
4.光刻涂胶：将光刻胶涂覆在芯片表面上，以形成一层均匀的涂层。
光刻胶通常是一种感光性物质，能够在曝光后保留图案的细节。
5.烘焙：涂胶后，需要将芯片放入烘箱中进行烘焙。
烘焙的主要目的是将涂胶材料固化，并使其在曝光时更好地保持细节。
6.曝光：在光刻机中，将掩膜放置在芯片上方，并通过透射或反射光线照射到芯片表面上的涂覆层上。
光线会通过掩膜上的透明区域，使涂覆层中的光刻胶发生物理或化学变化。
这会形成图案的正负影像。
7.显影：曝光后，通过显影过程将曝光过的光刻胶部分溶解掉，以暴露出芯片表面的物质。
显影剂通常是酸性或碱性溶液，可以选择性地溶解光刻胶的已曝光部分。
8.清洗：为了去除掩膜和涂胶过程中可能残留在芯片上的杂质，需要进行一次清洗步骤。
清洗是一个非常关键的步骤，可以确保芯片表面干净，并保证后续工艺步骤的准确性和可靠性。
9.检查和修复：完成光刻过程后，需进行检查，以确保图案制作的质量和完整性。
如果发现有任何缺陷或错误，需要进行修复或重新开始。
以上是一个简要的光刻工艺流程介绍。
光刻技术是半导体制造过程中非常重要的一项技术，为芯片制造提供关键的步骤，确保芯片的准确性和可靠性。
光刻工艺介绍
光刻⼯艺介绍光刻⼯艺介绍⼀、定义与简介光刻是所有四个基本⼯艺中最关键的，也就是被称为⼤家熟知的photo，lithography，photomasking, masking, 或microlithography。
在晶圆的制造过程中，晶体三极管、⼆极管、电容、电阻和⾦属层的各种物理部件在晶圆表⾯或表层内构成，这些部件是预先做在⼀块或者数块光罩上，并且结合⽣成薄膜，通过光刻⼯艺过程，去除特定部分，最终在晶圆上保留特征图形的部分。
光刻其实就是⾼科技版本的照相术，只不过是在难以置信的微⼩尺⼨下完成，现在先进的硅12英⼨⽣产线已经做到22nm，我们这条线的⽬标6英⼨砷化镓⽚上做到0.11um。
光刻⽣产的⽬标是根据电路设计的要求，⽣成尺⼨精确的特征图形，并且在晶圆表⾯的位置正确且与其它部件的关联正确。
⼆、光刻⼯艺流程介绍光刻与照相类似，其⼯艺流程也类似：实际上，普通光刻⼯艺流程包括下⾯的流程：1)Substrate Pretreatment 即预处理，⽬的是改变晶圆表⾯的性质，使其能和光刻胶（PR）粘连牢固。
主要⽅法就是涂HMDS，在密闭腔体内晶圆下⾯加热到120℃，上⾯⽤喷⼊氮⽓加压的雾状HMDS，使得HMDS和晶圆表⾯的-OH健发⽣反应已除去⽔汽和亲⽔健结构，反应充分后在23℃冷板上降温。
该⽅法效果远⽐传统的热板加热除湿好。
2)Spin coat即旋转涂光刻胶，⽤旋转涂布法能提⾼光刻胶薄膜的均匀性与稳定性。
光刻胶中主要物质有树脂、溶剂、感光剂和其它添加剂，感光剂在光照下会迅速反应。
⼀般设备的稳定⼯作最⾼转速不超过4000rpm，⽽最好的⼯作转速在2000～3000rpm。
3)Soft Bake(Pre-bake)即软烘，⽬的是除去光刻胶中溶剂。
⼀般是在90℃的热板中完成。
4)Exposure即曝光，这也是光刻⼯艺中最为重要的⼀步，就是⽤紫外线把光罩上的图形成像到晶圆表⾯，从⽽把光罩上⾯的图形转移到晶圆表⾯上的光刻胶中。
光刻工艺流程
光刻工艺流程光刻工艺是半导体制造中至关重要的一步，它通过光刻胶和光刻机将芯片上的图形转移到硅片上。
光刻工艺的精准度和稳定性直接影响着芯片的质量和性能。
下面将介绍光刻工艺的主要流程和关键步骤。
1. 掩膜制备。
在光刻工艺中，首先需要准备好掩膜。
掩膜是一种透明的基板，上面覆盖着光刻胶，并且有芯片图形的透明部分。
掩膜的制备需要经过光刻胶的旋涂、烘烤和曝光三个步骤，以确保掩膜上的图形清晰可见。
2. 曝光。
曝光是光刻工艺中最关键的一步。
在曝光过程中，掩膜上的图形会被光刻机上的紫外光照射到覆盖在硅片上的光刻胶上。
曝光的时间和强度需要精确控制，以确保图形的清晰度和精准度。
3. 显影。
曝光后，需要将硅片放入显影液中进行显影。
显影液会溶解掉光刻胶中未曝光部分的部分，从而在硅片上形成所需的图形。
显影时间的控制非常重要，它直接影响着图形的精准度和清晰度。
4. 清洗。
经过显影后，硅片需要进行清洗。
清洗的目的是去除掉显影液残留在硅片上的化学物质，以及光刻胶的残留物。
清洗后的硅片表面应该干净无尘，确保后续工艺的顺利进行。
5. 检测。
最后，经过光刻工艺的硅片需要进行检测。
检测的主要目的是确认图形的精准度和清晰度是否符合要求。
只有通过检测的硅片才能进入下一步的工艺流程，否则需要进行修正或者重新进行光刻工艺。
光刻工艺流程是半导体制造中不可或缺的一部分，它直接影响着芯片的性能和质量。
通过精确控制每一个步骤，可以确保光刻工艺的稳定性和可靠性。
希望本文对光刻工艺流程有所帮助，谢谢阅读。
第九章-基本光刻工艺流程-显影到最终检验
第九章基本光刻工艺流程-曝光到最终检验概述在本章，将解释从光刻胶的显影到最终检验所使用的基本方法。
本章末尾将涉及膜版工艺的使用和定位错误的讨论。
目的完成本章后您将能够：1.划出晶圆在显影之前及之后的剖面图。
2.列出显影的方法。
3.解释硬烘焙的方法和作用。
4.列出晶圆在显影检验时被拒绝的至少五个原因。
5.划出显影-检验-重做工作过程的示意图。
6.解释湿法刻蚀和干法刻蚀的方法和优缺点。
7.列出从氧化膜和金属膜上去除光刻胶的机器8.解释最终检验的方法和作用。
显影晶圆完成定位和曝光后，器件或电路的图案被以曝光和未曝光区域的形式记录在光刻胶上（图9.1）。
通过对未聚合光刻胶的化学分解来使图案显影。
显影技术被设计成使之把完全一样的膜版上图案复制到光刻胶上。
不良的显影工艺造成的问题是不完全显影，它会导致开孔的不正确尺寸，或使开孔的侧面内凹。
在某些情况下，显影不够深而在开孔内留下一层光刻胶。
第三个问题是过显影它会过多地从图形边缘或表面上去除光刻胶。
要在保证开孔的直径一致和由于清洗深孔时液体不易进入而造成的清洗困难的情况下保持具有良好形状的开孔是一个特殊的挑战。
负和正的光刻胶有不同的显影性质并要求不同的化学品和工艺。
负光刻胶显影在光刻胶上成功地使图案显影要依靠光刻胶的曝光机理。
负光刻胶暴露在光时会有一个聚合的过程它会导致光刻胶聚合在显影液中分解。
在两个区域间有足够高的分解率以使聚合的区域只失去很小部分光刻胶。
对于大多数的负光刻胶显影二甲苯是受欢迎的化学品。
它也在作负光刻胶中作溶液使用。
显影完成前还要进行冲洗。
对于负光刻胶，通常使用n-丁基醋酸盐作为冲洗化学品，因为它既不会使光刻胶膨胀也不会使之收缩，从而不会导致图案尺寸的改变。
用光刻机刻图案的晶圆，可能使用一种性质较温和的STODDART 溶剂。
俯视（a）（b））过程（b）问题图9.1 光刻胶显影（a冲洗的作用是双重的。
第一，它快速地稀释显影液。
虽然聚合的光刻胶不会被显影液分解，但在曝光的边缘总会有一个过度区其中包含部分聚合的分子。
光刻工艺介绍
光刻工艺原理
将电路图案转移到晶元上 为了将电路图案转移到晶片上，将光罩暴露在光 下。通过使用缩小透镜聚焦光，甚至可以转移更 精细的电路图案。电路图中的线越窄，可传输的 半导体元件数量越多，因此芯片的性能和功能也 就越高
当暴露在光下时，光刻胶会 发生变化，并且使用显影溶 液去除暴露部分，这样电路 图案就转移到了晶元上
负胶：曝光后显影时没有曝光部分被溶解，而曝光的 部分被留下来——聚乙烯醇肉桂酸酯和聚乙烯氧乙基肉 桂酸酯
光刻胶对大部分可见光敏感，但对黄光不敏感
光刻三要素
光刻胶主要成分
1.树脂(聚合物)：光照不发生反应，保证光刻胶的附着性和抗腐 蚀性，决定光刻胶薄膜的膜厚，弹性和热稳定性。
2.光敏剂(PAC)：受光辐照后发生化学反应，如果聚合物中不添 加光敏剂，那么他对光的敏感性差，而且光谱范围较宽，添加特 定的光敏剂后，可以增加感光灵敏度，而且限制反应光的光谱范 围，或者把反应光限制在某一特定的波长。
3.溶剂：使光刻胶在涂到晶元表面之前保持液态，添加溶剂的目 的是使光刻胶处于液态，以便光刻胶能够通过旋转的方式涂在晶 元表面
光刻三要素 掩膜版（光罩）
掩膜版上的图形代表一层IC设计，将 综合的布局图按照工艺分成各层掩膜
版，如隔离区为一层，栅极区为另一 层等，这些掩膜版的组合就是一组IC 工艺流程
光刻三要素
普通光源
波长范围大，图形边缘衍射现象严 重，满足不了特征尺寸的要求
晶元生产曝光光源
光刻机种类
光学
接触式 投影式
非光学
X射线 电子束
短波长（波长越短可曝光的特征尺寸越小）
高强度（为了保持合适的曝光时间）
高稳定性
光刻三要素
光刻机——曝光光源
封装光刻机工作流程
封装光刻机工作流程光刻机工作流程是指在半导体工艺过程中，利用光刻机进行图形转移的全过程。
下面将详细介绍光刻机的工作流程。
1.准备工作：在进行光刻机工作之前，需要进行一系列的准备工作，包括选择合适的硅片、准备好光刻胶、准备好掩膜等。
2.涂覆光刻胶：首先将准备好的硅片放置在光刻机的涂覆台上，然后通过旋转硅片的方式将光刻胶均匀地涂覆在硅片表面上。
涂覆的光刻胶厚度决定了最终图形的解析度。
3.弄平台校准：光刻胶涂覆完毕后，需要将硅片放置在弄平台上进行校准，使得硅片表面平整。
这样可以保证之后的光刻步骤能够准确地进行。
4.掩膜对位：将准备好的掩膜放置在光刻机的掩模台上，通过对位仪器将掩膜对准硅片上的标记点。
对位的准确度决定了最终图形的精度和解析度。
5.硬曝光：当掩膜对位完成后，光刻胶上的图形将通过光刻机中的光源进行曝光。
光刻机中的UV光源可以将掩膜上的图形转移到光刻胶上。
6.硬烘烤：曝光完毕后，将硅片放置在光刻机的烘烤台上进行硬烘烤。
高温的烘烤过程可以使得光刻胶中的聚合物链产生交联反应，从而提高光刻胶的机械强度和化学稳定性。
7.显影：经过硬烘烤后，将硅片放置在光刻机的显影台上进行显影。
显影液将暴露在光刻胶上的部分溶解掉，形成所需的图形。
8.清洗：显影完毕后，将硅片放置在光刻机的清洗台上进行清洗，去除残留的显影液和光刻胶。
9.检查与修复：对清洗完毕的硅片进行检查，查看是否出现了图形转移的问题或者其他不良现象。
如果有问题，需要及时进行修复。
10.转移图形：最后，将图形转移的硅片放入下一步工艺流程中，例如进行腐蚀、离子注入等等。
综上所述，光刻机工作流程包括准备工作、涂覆光刻胶、弄平台校准、掩膜对位、硬曝光、硬烘烤、显影、清洗、检查与修复以及图形转移等多个步骤。
这些步骤都需要严格控制和操作，才能够实现对硅片上的图形进行准确转移。
光刻机在半导体工艺中扮演着重要的角色，对于半导体器件的制造具有关键性的影响。
光刻机的光刻工艺流程
光刻机的光刻工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 涂胶：在晶圆表面涂上一层光刻胶。
光刻胶是一种对光敏感的材料，它能够在特定波长的光照射下发生化学反应，从而改变其溶解性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光刻机工艺流程
光刻机工艺是半导体制造过程中的关键步骤之一，用于在半导体芯片上形成微细图案。
本文将介绍光刻机工艺的流程，从准备工作到最终图案的形成。
一、准备工作
在进行光刻机工艺之前，需要进行一系列的准备工作。
首先，要确定所需的图案，并将其转化为数字化的掩膜文件。
然后，将该文件传输到光刻机的控制系统中。
接下来，需要准备基片，即芯片的基础材料。
基片会经过一系列的清洗和处理步骤，以确保表面的纯净度和平整度。
二、涂覆光刻胶
在进行光刻之前，需要将光刻胶涂覆在基片上。
光刻胶是一种光敏材料，可以通过光的照射形成图案。
涂覆光刻胶的过程称为光刻胶涂覆。
这一步骤需要将光刻胶倒在基片上，并利用离心力使其均匀分布在基片表面。
三、预烘烤
涂覆完光刻胶后，需要进行预烘烤步骤。
预烘烤的目的是将光刻胶中的溶剂挥发掉，使其变得更加粘稠。
预烘烤的温度和时间会根据光刻胶的种类和厚度进行调整，以确保光刻胶的性能达到最佳状态。
四、曝光
曝光是光刻机工艺中最关键的步骤之一。
在曝光过程中，使用掩膜上的图案来控制光的传输，将光刻胶中被照射到的区域形成所需的图案。
曝光过程中，通过控制曝光光源的强度和时间，可以精确地控制光刻胶的曝光量。
曝光后，需要进行后曝光烘烤，以进一步固化光刻胶。
五、显影
显影是将曝光后的光刻胶中未固化的部分去除的过程。
显影液中的化学溶液会将未曝光的光刻胶溶解掉，从而形成所需的图案。
显影的时间和温度会根据光刻胶的种类和厚度进行调整，以确保完全去除未固化的光刻胶。
六、清洗
在显影之后，需要对基片进行清洗，以去除显影液和残留的光刻胶。
清洗过程中，使用化学溶液和超声波等方法，将基片表面的污染物清除干净，以保证最终图案的质量。
七、质量检验
在完成光刻机工艺后，需要对芯片进行质量检验。
质量检验的目的是验证图案的形成情况以及光刻胶的质量。
常用的质量检验方法包括光学显微镜观察、扫描电子显微镜观察以及测量图案的尺寸和形状等。
八、最终图案的形成
经过以上步骤，最终在基片上形成了所需的微细图案。
这些图案可以用于制造各种微型电子器件，如晶体管、集成电路等。
最终图案的形成标志着光刻机工艺的完成。
光刻机工艺是半导体制造过程中不可或缺的一环。
通过准备工作、涂覆光刻胶、预烘烤、曝光、显影、清洗和质量检验等步骤，最终在基片上形成了所需的微细图案。
光刻机工艺的精确性和稳定性对于制造高质量的芯片至关重要，因此在实际操作中需要严格控制各个环节，确保工艺的可靠性和稳定性。
