2•深入了解数据在存储器中的存取方法及堆栈中数据的压入与弹出。
3•掌握各种寻址方法以及简单指令的执行过程。
二、实验要求
1实验前要作好充分准备，包括汇编程序清单、调试步骤、调试方法以及对程序结果的分析等。
2•本实验要求在PC机上进行。
3•本实验只要求在DEBUC调试状态下进行，包括汇编程序，调试程序，执行程序。
4•熟悉建立源文件，进行汇编和连接的全过程，并对程序进行调试。
二、实验要求
1•实验前准备
1分析题目，将程序中的原始数据、中间结果和最终结果的存取方式确定好。
2写出算法或画出流程图。
3写出源程序。
4对程序中的结果进行分析，并准备好上机调试的过程。
2•本实验要求在PC机上进行。
3•汇编过程中出现问题，可用DEBU(进行调试。
xorax,ax pushax movax,data movds,ax leasi,data1 leadi,data2 leabx,data3 moval,[si+3] movah,[di+3] an dal,0fh an dah,0fh addal,ah oral,30h mov[bx+3],al moval,[si+2] movah,[di+2] an dal,0fh an dah,0fh adcal,ah oral,30h mov[bx+2],al moval,[si+1] movah,[di+1] an dal,0fh an dah,0fh adcal,ah oral,30h mov[bx+1],al moval,[si] movah,[di] an dal,0fh an dah,0fh adcal,ah
;exercize21

微机原理及应用实验(题目)

微机原理及应用实验实验一开发环境的使用一、实验目的掌握伟福开发环境的使用方法，包括源程序的输入、汇编、修改；工作寄存器内容的查看、修改；内部、外部RAM内容的查看、修改；PSW中个状态位的查看；机器码的查看；程序的各种运行方式，如单步执行、连续执行，断点的设置。

二、实验内容在伟福开发环境中编辑、汇编、执行一段汇编语言程序,把单片机片内的30H～7FH 单元清零。

三、实验设备PC机一台。

四、实验步骤用连续或者单步的方式运行程序，检查30H-7FH 执行前后的内容变化。

五、实验思考1．如果需把30H-7FH 的内容改为55H，如何修改程序？2．如何把128B的用户RAM全部清零？六、程序清单文件名称：CLEAR.ASMORG 0000HCLEAR: MOV R0,#30H ;30H 送R0寄存器MOV R6,#50H ;50H 送R6寄存器（用作计数器）CLR1: MOV A,#00H ;00 送累加器AMOV @R0,A ;00 送到30H-7FH 单元INC R0 ;R0 加1DJNZ R6,CLR1 ;不到50H个字节，继续WAIT: LJMP WAITEND实验二数据传送一、实验目的掌握MCS-51指令系统中的数据传送类指令的应用，通过实验，切实掌握数据传送类指令的各种不同的寻址方式的应用。

二、实验内容1．编制一段程序，要求程序中包含7中不同寻址方式。

2．编制一段程序，将片内RAM30H～32H中的数据传送到片内RAM38H～3AH中。

3．编制一段程序，将片内RAM30H～32H中的数据传送到片外RAM1000H～1002H 中。

4．编制一段程序，将片内RAM40H～42H中的数据与片外RAM2000H～2002H中的数据互换。

三、实验设备PC机一台。

四、实验步骤逐段编制程序，汇编无误后，用连续或者单步的方式运行程序，检查程序的运行结果，看是否达到预期的效果。

五、实验思考1．如何把片外RAM中1000H～100FH单元中的数传送到片外RAM中2000H～200FH单元中？2．如何把ROM中0200H～0207H单元的数传送至片外RAM0000H～0007H单元中？实验三数码转换一、实验目的掌握采用软件方法进行不同形式数据之间的转换，如十进制数与二进制数的转换、十六进制数与BCD码的转换、BCD数与ASCII码之间的转换、非压缩BCD码与压缩BCD码之间的转换。

微机原理(单片机汇编)实验报告

软件实验报告软件实验一一、实验目的1.熟悉软件实验的基本步骤和汇编程序的调试方法；2.了解内存块的移动方法；3.了解将十六进制数转换成ASCII值的方法。

二、实验原理用MOV和MOVX指令可以进行数据的赋值和移动，用循环可以完成大量数据的复制。

三、实验内容及步骤1、软件设置为模拟调试状态，在所建的Project文件中添加例程1的源程序进行编译，编译无误后，可以选择单步或跟踪执行方式或全速运行程序。

打开CPU窗口，观察CPU窗口各寄存器的变化。

打开View菜单中的Memory Window，可以观察内部RAM、外部RAM的数据和程序存储器中的程序。

在Address窗口输入X:8000H后回车，观察8000H-800FF起始的256个字节单元的内容。

2、新建一个Project文件，添加例程2的源程序进行编译，编译无误后，可以选择单步或跟踪执行方式或全速运行程序。

打开View菜单中的Memory Window，在Address 窗口的Memory#1输入X:3000H后回车，点击运行按钮后, 在Memory#2输入X:4000H后回车，观察外部RAM3000H和4000H中的内容。

3、添加将片内30H-3FH单元的内容复制片外片外1030H～103FH中的源程序，编译运行，观察比较30-3FH单元中的内容和片外1030H-103FH中的内容。

4、添加将30H、31H单元中的十六进制数，转换成ASCII码，存放到40H开始的4个单元中的源程序，编译运行，观察结果。

5、添加求内部RAM 30H—37H单元中8个无符号数的算术和的源程序，8个无符号数设定为25H，36H，4AH，65H，7FH，82H，9BH，1DH，观察39H，38H中的数字是否分别为02H，C3H。

四、实验结果1.步骤1的结果为8000H-80FFH的内容都为1.2.步骤2的结果为3000H起始的256个字节存储块与4000H起始的256个字节存储块各单元内数据对应相同。

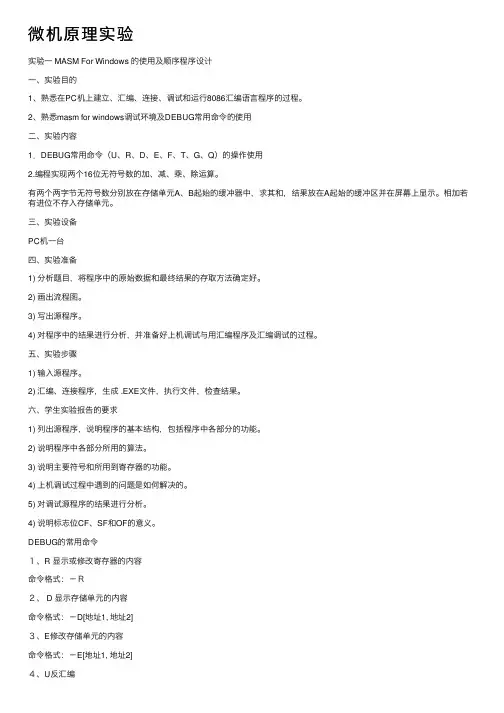

微机原理实验

微机原理实验实验⼀ MASM For Windows 的使⽤及顺序程序设计⼀、实验⽬的1、熟悉在PC机上建⽴、汇编、连接、调试和运⾏8086汇编语⾔程序的过程。

2、熟悉masm for windows调试环境及DEBUG常⽤命令的使⽤⼆、实验内容1．DEBUG常⽤命令（U、R、D、E、F、T、G、Q）的操作使⽤2.编程实现两个16位⽆符号数的加、减、乘、除运算。

有两个两字节⽆符号数分别放在存储单元A、B起始的缓冲器中，求其和，结果放在A起始的缓冲区并在屏幕上显⽰。

相加若有进位不存⼊存储单元。

三、实验设备PC机⼀台四、实验准备1) 分析题⽬，将程序中的原始数据和最终结果的存取⽅法确定好。

2) 画出流程图。

3) 写出源程序。

4) 对程序中的结果进⾏分析，并准备好上机调试与⽤汇编程序及汇编调试的过程。

五、实验步骤1) 输⼊源程序。

2) 汇编、连接程序，⽣成 .EXE⽂件，执⾏⽂件，检查结果。

六、学⽣实验报告的要求1) 列出源程序，说明程序的基本结构，包括程序中各部分的功能。

2) 说明程序中各部分所⽤的算法。

3) 说明主要符号和所⽤到寄存器的功能。

4) 上机调试过程中遇到的问题是如何解决的。

5) 对调试源程序的结果进⾏分析。

4) 说明标志位CF、SF和OF的意义。

DEBUG的常⽤命令１、R 显⽰或修改寄存器的内容命令格式：－Ｒ２、 D 显⽰存储单元的内容命令格式：－D[地址1, 地址2]３、E修改存储单元的内容命令格式：－E[地址1, 地址2]命令格式：－U[地址1, 地址2]５、T单步执⾏命令格式：－Ｔ６、G连续执⾏命令格式：－G［=起始地址, 结束地址］A⼩汇编命令格式：－Ａ７、Q退出DEBUG,返回ＤＯＳ实验⼀源程序 EXAM1－2 .ASMDATA SEGMENTA DB 34H，18H，2 DUP（0），’$’B DB 56H，83HDATA ENDSCODE SEGMENTASSUME CS：CODE，DS：DATA START： MOV AX，DATA MOV DS，AXMOV AL，AMOV BL，BADD AL，BLMOV AH，A+1MOV BH, B+1ADC AH, BHMOV A, ALMOV A+1, AHMOV CX， 0004HMOV DI， OFFSET AMOV DX， [ DI]ADD DI，03NEXT： MOV AX， DXAND AX，000FHCMP AL，0AHJB QQQADD AL， 07HMOV [DI]， ALDEC DIPUSH CXMOV CL， 04SHR DX， CLPOP CXLOOP NEXTMOV DX， OFFSET AMOV AH， 09HINT 21HMOV AH，4CHINT 21HCODE ENDSEND START执⾏程序EXAM1－2·EXE，屏幕上显⽰结果：9B8A实验⼆分⽀、循环程序设计⼀、实验⽬的1) 掌握分⽀、循环程序的结构。

微机原理实验报告

微机原理实验报告实验⼀DEBUG 调试实验类型：实验课时：指导教师：时间：2013 年⽉⽇课次：第节教学周次：第周实验分室：实验台号：实验员：⼀、实验⽬的1.练习使⽤DEBUG，调试简单汇编程序。

⼆、实验要求1.掌握DEBUG的使⽤，调试程序。

2.读懂程序中各条指令，说明程序功能。

三、实验内容1.启动DEBUG，⽤A命令输⼊并汇编下列程序段。

100 MOV SI，200103 MOV CX，10106 MOV AL，0108 MOV [SI ]，AL10A INC SI10B INC AL10D DEC CX10E JNZ 108110 INT 3四、实验结果及分析实验⼆简单汇编语⾔设计实验类型：实验课时：指导教师：时间： 2012 年⽉⽇课次：第节教学周次：第周实验分室：实验台号：实验员：⼀、实验⽬的1.巩固DEBUG及宏汇编的使⽤。

2.加深对指令的理解。

⼆、实验要求1.设堆栈指针SP＝2000H，（AX）=3000H,（BX）=5000H。

请编⼀程序将AX的内容和BX的内容进⾏交换。

请⽤堆栈作为两寄存器交换内容的中间存储单元，⽤DEBUG调试程序进⾏汇编与调试。

2.设DS＝当前段指地址，（BX）=0300H，（SI）=0002H，请⽤DEBUG的命令将存储器偏移地址300H~304H连续单元顺序装⼊0AH、0BH、0CH、0DH、0EH。

在DEBUG状态下送⼊下⾯程序，并⽤单步执⾏的⽅法，分析每条指令源地址的形成过程？当数据传送完毕时，AX中的内容是什么？程序清单如下：MOV AX，BXMOV AX,0304HMOV AX,[0304H]MOV AX,[BX]MOV AX,0001[BX]MOV AX,[BX][SI]MOV AX,0001[BX][SI]HLT3.设（AX）=0002H，编⼀个程序段将AX的内容乘10，要求⽤移位的⽅法完成。

三、思想描述实验内容1将两个寄存器的内容进⾏交换时，必须有⼀个中间寄存器才能进⾏内容的交换，如果⽤堆栈做为中间存储单元，必须遵循先进后出的原则。

微机原理与单片机实验报告

微机原理与单片机实验报告Prepared on 22 November 2020北京联合大学信息学院实验报告课程名称：微型计算机原理学号：姓名：2012 年 6 月 9 日目录实验1 EMU8086模拟器的使用一实验要求利用EMU8086模拟器环境，完成创建源程序文件，运行调试，实验结果的查看二实验目的：熟悉EMU8086实验环境三 EMU8086环境：1 模拟器编辑窗口2 模拟器调试窗口四实验内容实验内容1：新建文件。

运行 emu80861. 新建文件：单击“新建”按钮，选择COM模板，在模拟器编辑窗口中输入如下程序代码：MOV AX, 1020HMOV BX, 2030HMOV AX, BXADD AX, BXMOV [BX], AXMOV [2032H], AXHLT2. 编译：单击“编译”按钮，对程序段进行编译；3. 保存：编译通过，单击“完成”按钮，将其以文件名“EXP1”保存在本地磁盘上。

4. 仿真：单击“仿真”按钮，打开模拟器调试窗口和源文件窗口。

5.在模拟器调试窗口中的寄存器组区，查看数据寄存器AX,BX,CX,DX；段寄存器CS,ES,SS,DS；指令指针寄存器IP；指针寄存器SP,BP；变址寄存器SI,DI；标志寄存器的值。

6.单击“单步前”按钮，单步执行程序，并观察每次单步执行后，相关寄存器值的变化。

7.单击“重载”按钮，将程序重载，并调整指令运行步进时延为 400毫秒，单击“全速”按钮，运行程序，8.程序运行之后，在程序调试窗口中，选择[view]/[memory]，查看模拟器环境中，内存单元0700：0100开始的连续10个单元的内容9.将“存储器”中的地址改为0700:2030，查看开始的四个字节的内容，并思考其内容与程序的关联。

10.将“存储器”中地址改为1000:0100，并将从其开始的连续10个单元的内容改为55H。

实验内容2：运行范例在模拟器编辑窗口中1.点击典型范例2.选择：hellow,word程序，编译，运行，观察结果。

实验二 RAM扩展实验

实验二RAM扩展实验（请在实验课前写好预习报告，预习报告日期必在做实验课之前，预习报告中应该出现跟实验1内容相关的原理，电路图（可简画），流程图（或是程序，有程序就必带注释））实验仪器：pc机，8086k微机原理实验箱实验目的：1.掌握存储器芯片的特性及与CPU的连接方法。

2.掌握访问连续存储空间的方法。

实验内容：（1必须在实验课前通过仿真实验完成，电路为EX2_1.DSN,程序为EX2_1.ASM）1.利用62256(32K×8bit)的静态SRAM芯片进行扩展，要求扩展的存储器容量为64KB，且要求和8086CPU相连接。

扩展后，利用此扩展的存储体进行读写访问，将内存0000H:4000H 地址开始的位置至0000H:4063H位置处依次写上0-99。

实验连线：提示：应该有哪三类线？实验流程图参考实验程序：assume cs:codecode segmentstart:mov ax,0000h ;设置DS的段地址值为0mov ds,axmov bx,4000H ;利用BX存放存储单元的偏移地址，从200H开始mov al,0 ;AL中为要写到存储单元中的数据。

初始值为1mov ds:[bx],al ;将1写入内存0000H:4000H地址处mov cx,100 ;设置循环次数为100次l1:mov ds:[bx],al ;循环体目的将AL中的值填入存储器inc bx ;偏移地址指针下移一个字节inc al ;待填充到存储单元的数据也自增1loop l1 ;根据CX的次数执行上面的循环体int 3 ;断点中断，目的是为了观察内存结果，用实验箱做实验时，不用这步code endsend start提示：如果仿真过程中把内存窗口关掉，可以按图中所示选择调试菜单中：即可出现思考问题：1）通过EX2_1.DSN仿真运行结果观察两块62256芯片写入的内容各有什么特点？为什么会产生这样的结果？2）停止运行，观察EX2_1.DSN仿真图，U7：62256芯片的片选段CE由那两个信号进行或运算获得？这两个信号都为哪种电平时才能选中这块U7：62256芯片。

微机原理加法及判断程序的编写调试实验

1 当 x>0
y=
0 当 x=0
-1 当 x<0
二、实验目的和要求
实验目的 1、写汇编语言程序的基本方法和基本框架。 2、学会编写顺序结构、分支结构和循环结构的汇编程序。 3、掌握程序中数据的产生与输入输出的方法。三、实验要求 1、实验前准备（1）分析题目，将程序中的原始数据、中间结果和最终结果的存取方式确定好。（2）写出算法或画出流程图。（3）写出源程序。（4）对程序中结果进行分析，并准备好上机调试与用汇编程序及汇编调试的过程。 2、本实验要求在 PC 机上进行。
四、实验设备（软、硬件）
1、 IBM PC 和（PC/XT、AT、286、386、486）
2、 H-86/51 通用微机实验培养装置
五、仪器使用说明
1、在 EDIT 中输入原程序，即生成 .asm 文件。 2、汇编.asm 文件
C:\WINDOWS\DESKTOP\BH－86＞masm Source filename [.ASM]: E1 Object filename [E1.BOJ]: E1 Source listing [NUL.LST]: E1 Cross—reference[NUL.CRF]: E1
九、参考资料
1、《微型计算机系统原理及应用-第四版》，周明德编著，清华大学出版社，2002 年。 2、《微型机接口技术》，王承发、刘岩主编，高等教育出版社，1998 年 3、《IBM PC 宏汇编语言程序设计》，张怀莲编，电子工业出版社，1989 年
十、思考题
程序中的原始数据是以怎样的形式存放在数据区中？请用 DEBUG 调试程序进行观察，
（5）、用 T 命令做单步跟踪执行程序。
附：DOS 调用程序
1、在显示器上显示一个字符调用 02H 功能调用号，发 21H 号中断，将要显示的字符的 ASCII 码送入 DL，

微机原理实验

试验一存储器读写实验一、存储器读写实验目的1、熟悉静态RAM的使用方法，掌握8088微机系统扩展RAM的方法。

2、掌握静态RAM读写数据编程方法。

二、实验内容对指定地址区间的RAM(2000H~27FDH)先进行写数据55AAH，然后将其内容读出再写到3000H~33FEH中。

三、实验步骤(运行实验程序)1、运行实验程序；2、稍后按RESET键退出，用存贮器读方法检查2000H~27FDH中的内容和3000~33FF中的内容应都是55AA。

四、实验程序CODE SEGMENTASSUME CS:CODESTART: MOV AX,0HMOV DS,AXMOV BX,2000HMOV AX,55AAHMOV CX,03FFHRAMW1: MOV DS:[BX],AXADD BX,0002HLOOP RAMW1MOV AX,2000HMOV SI,AXMOV AX,3000HMOV DI,AXMOV CX,03FFHCLDREP MOVSBRAMW2: JMP RAMW2CODE ENDSEND START实验二继电器控制实验一、实验目的：掌握用继电器控制的基本方法和编程。

二、实验内容1、利用8255A PB0输出高低电平，控制继电器的开合，以实现对外部装置的控制。

2、硬件线路原理如图5－23所示3、实验预备知识：现代自动化控制设备中都存在一个电子与电气电路的互相联结问题，一方面要使电子电路的控制信号能够控制电气电路的执行元件(电动机、电磁铁、电灯等)；一方面又要为电子电路的电气提供良好的电隔离，以保护电子电路和人身的安全，电子继电器便能完成这一桥梁作用。

三、连线方法1、8255A的PB0连JIN插孔。

2、将CS－8255连到Y6。

四、实验步骤1、按图连好实验线路图。

2、运行实验程序，继电器应循环吸合，L-13和L-14交替亮灭。

五、硬件线路接线图六、试验程序CODE SEGMENTASSUME CS:CODEIOCONPT EQU 0063HIOCPT EQU 0061HSTART: MOV AL,80HMOV DX,IOCONPTOUT DX,ALNOPNOPNOPIOLED1: MOV DX,IOCPTIODE2: MOV AL,01HOUT DX,ALCALL DELAYMOV AL,00HOUT DX,ALCALL DELAYJMP IODE2DELAY: MOV CX,0FFFFHDELY: LOOP DELYRETCODE ENDSEND START实验三小直流电机调速实验一、实验目的1、掌握直流电机的驱动原理。

微机原理实验二 8255A并行接口应用

实验二8255A并行接口应用一、实验目的1．掌握8255A的功能及方式0、1的实现2．熟悉8255A与CPU的接口，以及传输数据的工作原理及编程方法。

3．了解七段数码管显示数字的原理。

4．掌握同时显示多位数字的技术。

二、8255应用小结1．8255的工作方式一片8255内部有3个端口，A口可以工作在方式0、方式1或方式2，B口可以工作在方式0、方式1，C口可以工作在方式0。

方式0是基本型输入/输出。

这种方式和外设交换数据时，8255端口与外设之间不使用联络线。

方式1为选通型输入/输出。

用这种方式和外界交换数据时，端口和外设之间要有联络信号。

方式2是双向数据传送，仅A口有这项功能。

当A口工作在方式2时，B口仍可以工作在方式0或方式1，但此时B口方式1只能用查询方式与CPU交换信息。

2. 工作方式选择字8255工作方式选择字共8位（如图），存放在8255控制寄存器中。

最高位D7为标志位，D7=1表示控制寄存器中存放的是工作方式选择字，D7=0表示控制寄存器中存放的是C口置位/复位控制字。

3．C口置/复位控制字8255的C口可进行位操作，即：可对8255C口的每一位进行置位或清零操作，该操作是通过设置C口置/复位字实现的（图8-10）。

C口置/复位字共8位，各位含义如下：3．8255A的控制信号与传输动作的对应关系4．命令字与初始化编程8255有两个命令字，即方式选择控制字和C口置0/置1控制字，初始化编程的步骤是：①向8255控制寄存器写入“方式选择控制字”，从而预置端口的工作方式。

②当端口预置为方式1或方式2时，再向控制寄存器写入“C口置0/置1控制字”。

这一操作的主要目的是使相应端口的中断允许触发器置0，从而禁止中断，或者使相应端口的中断允许触发器置1，从而允许端口提出中断请求。

注意：“C口置0/置1控制字”虽然是对C口进行操作，但是该控制字是命令字，所以要写入控制寄存器，而不是写入C口控制寄存器。

微机原理实验指导书

实验一数据传送实验目的:1.熟悉8086指令系统的数据传送指令及8086的寻址方式。

2.利用TurboDebugger调试工具来调试汇编语言程序。

实验任务:1．通过下述程序段的输入和执行来熟悉TurboDebugger的使用，并通过显示器屏幕观察程序的执行情况。

练习程序段如下：MOVBL，08HMOVCL，BLMOVAX，03FFHMOVBX，AXMOVDS:[0020H]，BX2．用以下程序段将一组数据压入（PUSH）堆栈区，然后通过不同的出栈顺序出栈，观察出栈后数据的变化情况。

压栈程序段如下：MOVAX，0102HMOVBX，0304HMOVCX，0506HMOVDX，0708HPUSHAXPUSHBXPUSHCXPUSHDX出栈程序段请自行编写（用不同的出栈顺序）。

3.指出下列指令的错误并加以改正，上机验证之。

(1)MOV[BX]，[SI](2)MOVAH，BX(3)MOVAX，[SI][DI](4)MOVBYTEPTR[BX]，2000H(5)MOVCS，AX(6)MOVDS，2000H4.设置各寄存器及存储单元的内容如下：(BX)＝0010H，(SI)＝0001H(10010H)＝12H，(10011H)＝34H，(10012H)＝56H，(10013H)＝78H(10120H)＝0ABH，(10121H)＝0CDH，(10122H)＝0EFH说明下列各条指令执行完后AX寄存器中的内容，并上机验证。

(1)MOVAX，1200H(2)MOVAX，BX(3)MOVAX，[0120H](4)MOVAX，[BX](5)MOVAX，0110H[BX](6)MOVAX，[BX][SI](7)MOVAX，0110H[BX][SI]5.将DS:1000H字节存储单元中的内容送到DS:2020H单元中存放。

试分别用8086的直接寻址、寄存器间接寻址、变址寻址、寄存器相对寻址传送指令编写程序段，并上机验证结果。

微机原理步进电机控制

微机原理步进电机控制微机原理步进电机控制实验报告实验步进电机控制⼀、实验内容l、⽤8255的PA0,PA3输出脉冲信号，驱动步进电机转动，通过键盘设定来控制步进电机正转、反转、停⽌。

2、实验预备知识，步进电机驱动原理是通过对它每相线圈中的电流的顺序切换来使电机作步进式旋转。

驱动电路由脉冲信号来控制，所以调节脉冲信号的频率便可改变步进电机的转速，⽤微电脑控制步进电机最适合。

⼆、实验步骤1、在系统处于命令提⽰符“P.”态下，按SCAL键。

2、按图6,9连好实验线路图，8255的PA0,PA3依次连到HA-HD插孔。

3、运⾏实验程序。

在系统处于命令提⽰符“P.”态下，输⼊1630，按EXEC键，显⽰BJ?，按“1”键正转;按“2”键反转;按“3”停⽌。

4、观察步进电机转动情况。

三、实验原理图, 实验接线图:四(实验程序清单CODE SEGMENT ;BJ.ASM ASSUME CS: CODE IOCONPT EQU 0FF2BH IOBPT EQU 0FF29H IOAPT EQU 0FF28HPA EQU 0FF20H ;字位⼝PB EQU 0FF21H ;字形⼝PC EQU 0FF22H ;键⼊⼝ORG 1630HSTART: JMP START0 BUF DB ?,?,?,?,?,? KZ DB ?ltime db ?lkey db ?data1:db0c0h,0f9h,0a4h,0b0h,99h,92h,82h,0f8h,80h,90h,88h,83h,0c6h,0a1h db86h,8eh,0ffh,0ch,89h,0deh,0c7h,8ch,0f3h,0bfh,8FH,0F1HSTART0: CALL BUF1 ;写显⽰缓冲区初值MOV AL,88H ;MOV DX,IOCONPTOUT DX,AL ;写命令字redikey: call dispkey ;调⽤显⽰键扫cmp KZ,01h ;是1键正转JZ ZZcmp KZ,02h ;是2键反转JZ STXJMP REDIKEY ;继续读键JMP ST ;转停⽌ STX:ZZ: CALL BUFZ ;显⽰正转值ZZ1: MOV DX,IOAPT ;PA⼝MOV AL,03H ;MOV DX,IOAPTOUT DX,AL ;驱动步进电机,A.B两相CALL DELPZ ;延时,读键MOV AL,06HMOV DX,IOAPTOUT DX,AL ;驱动步进电机,A.d两相CALL DELPZ MOV AL,0CHMOV DX,IOAPTOUT DX,AL ;驱动步进电机,C.D两相CALL DELPZ MOV AL,09H ;驱动步进电机,B.C两相MOV DX,IOAPT OUT DX,ALCALL DELPZMOV AL,03HMOV DX,IOAPTOUT DX,ALCALL DELPZMOV AL,06HMOV DX,IOAPTOUT DX,ALCALL DELPZMOV AL,0CHMOV DX,IOAPTOUT DX,ALCALL DELPZMOV AL,09HMOV DX,IOAPTOUT DX,AL;------------------------- FZ: CALL BUFF ;反转⼊⼝FZ1: MOV DX,IOAPTMOV AL,0CHOUT DX,ALCALL DELPFMOV AL,06HMOV DX,IOAPTOUT DX,ALCALL DELPFMOV DX,IOAPTMOV AL,03HOUT DX,ALCALL DELPFMOV AL,09HMOV DX,IOAPTOUT DX,ALCALL DELPFMOV AL,0CHMOV DX,IOAPTOUT DX,ALCALL DELPFMOV AL,06HMOV DX,IOAPTOUT DX,ALCALL DELPFMOV AL,03HMOV DX,IOAPTOUT DX,ALCALL DELPFMOV AL,09HMOV DX,IOAPTOUT DX,ALCALL DELPFMOV AL,00HOUT DX,ALST1: call dispkey cmp KZ,01hJZ ZZMONcmp KZ,02hJZ FZMONJMP ST1delpZ: mov cx,02h con1: push cx CALL dispkey pop cxcmp KZ,02hJZ FZMONcmp KZ,03hJZ STMONloop con1RETdelpF: mov cx,02h con2: push cx CALL dispkey pop cxcmp KZ,01hJZ ZZMONcmp KZ,03hJZ STMONloop con2RETZZMON: POP CXJMP ZZFZMON: POP CXJMP FZSTMON: POP CXJMP ST;-------------------------dispkey: call disp ;键盘显⽰⼦程序,见前注释call key mov ah,al ;newkeymov bl,ltime ;ltimemov dx,PA ;0ff21hout dx,alcmp ah,bhmov bh,ah ;bh=new keymov ah,bl ;al=timejz disk4mov bl,88hmov ah,88hdisk4: dec ahcmp ah,82hjz disk6cmp ah,0ehjz disk6cmp ah,00hjz disk5mov ah,20hdec bljmp disk7disk5: mov ah,0fhdisk6: mov bl,ahmov ah,bhdisk7: mov ltime,blmov lkey,bhmov KZ,bhmov al,ahretkey: mov al,0ffh ;键扫⼦程序mov dx,PB out dx,almov bl,00hmov ah,0fehmov cx,08hkey1: mov al,ahmov dx,PAmov ah,alnopnopnopnopnopnopmov dx,PCin al,dxnot alnopnopand al,0fhjnz key2inc blloop key1jmp nkeykey2: test al,01h je key3 mov al,00hjmp key6key3: test al,02h je key4 mov al,08hjmp key6key4: test al,04h je key5 mov al,10hjmp key6key5: test al,08hje nkeymov al,18hkey6: add al,blcmp al,10hjnc fkeymov bl,almov al,[bx+si]retnkey: mov al,20h fkey: retdata2: db 07h,04h,08h,05h,09h,06h,0ah,0bh DB 01h,00h,02h,0fh,03h,0eh,0ch,0dh DISP: MOV AL,0FFH ;显⽰⼦程序 ,5ms MOV DX,PAOUT DX,ALMOV CL,0DFH ;20HMOV BX,OFFSET BUF DIS1: MOV AL,[BX]MOV AH,00HPUSH BXMOV BX,OFFSET DATA1ADD BX,AXMOV AL,[BX]POP BXMOV DX,PBOUT DX,ALMOV AL,CLMOV DX,PAOUT DX,ALPUSH CXDIS2: MOV CX,0a0HLOOP $POP CXCMP CL,0FEHJZ LX1INC BXROR CL,1JMP DIS1LX1: MOV AL,0FFHMOV DX,PBOUT DX,ALRETBUF1: MOV BUF,0BH ;写”BJ----” MOV BUF+1,019HMOV BUF+4,17HMOV BUF+5,17HRETBUFZ: MOV BUF,0BH ;写”BJ---F” MOV BUF+1,19HMOV BUF+2,17HMOV BUF+3,17HMOV BUF+4,17HMOV BUF+5,0FHRETBUFF: MOV BUF,0BH ;写”BJ---r” MOV BUF+1,19HMOV BUF+2,17HMOV BUF+3,17HMOV BUF+4,17HMOV BUF+5,18HRETBUFS: MOV BUF,0BH ;写”BJ---S” MOV BUF+1,19HMOV BUF+2,17HMOV BUF+3,17HMOV BUF+4,17HMOV BUF+5,05HRETCODE ENDSEND START五、实验总结1、通过实验进⼀步了解8086的使⽤，学习汇编语⾔编程⽅法及调试技巧。

(完整word版)微机原理完整实验报告+程序

实验题目8253定时/计数器实验一、实验目的与要求： 1. 学会8253芯片和微机接口原理和方法。

2. 掌握8253定时器/计数器的工作方式和编程原理。

二、实验内容： 1、实验原理本实验原理图如图 1所示，8253A 的A0、A1接系统地址总线 A0、A1，故8253A 本实验通道2 有四个端口地址，如端口地址表 1所示。

8253A 的片选地址为 48H~ 4FH 。

因此，仪中的8253A 四个端口地址为 48H 、49H 、4AH 、4BH ，分别对应通道 0、通道1、和控制字。

采用8253A 通道0，工作在方式3(方波发生器方式)，输入时钟CLK0为输出OUTO 要求为1KHZ 的方波，并要求用接在 GATE0引脚上的导线是接地("0" 甩空("1"电平)来观察GATE 对计数器的控制作用，用示波器观察输出波形。

2、实验线路连接 (1) 8253A 芯片的CLK0引出插孔连分频输出插孔 (2) 8253A 的 GATE0 接+5V 。

实验步骤 (1) 按图1连好实验线路(2) 运行实验程序 1. 按“调试”按钮2. 选“窗口” “进入示波器窗口” ，然后最小化3. 按“运行按钮”4.将模拟示波器窗口打开，选择“串行口 2”，再按 Ctrl + F2按钮即可看到波形显示“ 8253-1 ”用示波器测量8253A 的OUT2输出插孔，方波输出，幅值0〜4V 三、实验代码： 1MHZ ,电平)或 3、 CODE SEGMENT ASSUME CS:CODE TCONTRO EQU 004BH TCON2 EQU 004AH CONT PORT EQU 00DFH DATA PORT EQU 00DEH DATA1 EQU 0500H START: JMP TCONT TCONT: CALL FORMATCALL LEDDIS P MOV DX,TCONTRO1MHZ 。

微机原理实验

实验一、DEBUG 调试软件的使用一、实验目的1.熟练掌握DEBUG的常用命令，学会用DEBUG调试程序。

2.了解数据在存储器中的存取方法以及堆栈中数据的压入与弹出。

3.掌握各种寻址方式以及简单指令的执行过程。

4.掌握变量和标号的处理，数值的默认进位制。

二、实验内容1.设堆栈指针SP=2000H，AX=3000H，BX=5000H；利用堆栈实现将AX，BX的内容交换。

用DEBUG 进行汇编和调试。

1．1 DEBUG的主要命令DEBUG是为汇编语言设计的一种调试工具，它通过单步、设置断点等方式为汇编语言程序员提供了非常有效的调试手段。

一．进入DEBUG状态二．DEBUG的命令1.汇编命令A该命令允许键入汇编语言语句，并能把它们汇编成机器代码，相继地存放在从指定地址开始的存储区中。

注意：汇编程序默认的数据是十进制，而DEBUG默认的数据是16进制，即DEBUG中没有二进制、八进制及十进制，只有16进制。

汇编命令格式为：－A? [段地址]：[偏移地址] 说明：[ ]表示可选项，若未指定地址，则默认地址为CS：0100H。

例：用汇编语言编写一个简单的加法程序。

输入的汇编指令有语法错误的，将提示“error”,再重新输入正确指令即可。

若程序输入完毕，发现某条指令输入错误，比如第三条语句输入有误，就从该指令的偏移地址开始汇编（即－A 106）。

如果新输入的指令所占用的内存空间跟旧指令一样，修改完回车退出汇编即可；如果新输入的指令所占用的内存空间比旧指令少，可在多余的内存空间输入“NOP（空操作，占一字节）”指令；如果新输入的指令所占用的内存空间比旧指令多，就必须将后面的所有指令重新输入。

思考：汇编程序时，偏移地址为何不是连续的，它是如何变化的？（参考第6小点）2.命名命令N读（L）/写（W）程序前，必须先命名，即该命令结合读（L）/写（W）命令使用。

（参阅4、5）例：－N EX1；给程序文件命名为EX1。

3．检查和修改寄存器命令R4．写盘命令WW命令没有任何参数时，与命令N配合使用进行写操作，使用W命令前在BX：CX中应写入文件的字节数。

微机原理实验报告

微机原理实验报告西安电⼦科技⼤学实验报告班级：1303018学号：130********姓名：李胜东地点： EII-312批次：第批时间： 2015.11-2015.12实验⼀汇编语⾔编程实现1.实验⽬的（1）掌握汇编语⾔的编程⽅法（2）掌握DOS功能调⽤的使⽤⽅法（3）掌握汇编语⾔程序的调试运⾏过程2.实验内容（1）将指定数据区的字符串数据以ASCII码形式显⽰在屏幕上，并通过DOS功能调⽤完成必要提⽰信息的显⽰。

（2）在屏幕上显⽰⾃⼰的学号姓名信息。

（3）循环从键盘读⼊字符并回显在屏幕上，然后显⽰出对应字符的ASCII码，直到输⼊”Q”或“q”时结束。

实验中使⽤的DOS功能调⽤： INT 21H3.实验步骤及原理（1）运⾏QTHPCI软件，根据实验内容编写程序，参考程序流程如下图所⽰。

（2）使⽤“项⽬”菜单中的“编译”或“编译连接”命令对实验程序进⾏编译、连接。

（3）“调试”菜单中的“进⾏调试”命令进⼊Debug调试，观察调试过程中数据传输指令执⾏后各寄存器及数据区的内容。

按F9连续运⾏。

（4）更改数据区的数据，考察程序的正确性。

4.实验源代码DATA SEGMENTNUMBER DB 'SNO:130********',0AH,'NAME:lishengdong',0DH,0AH,'$';0DH （回车））0AH（换⾏）24H（$）结束MSG1 DB 0AH,0DH,'If you want to leave,please input: q or Q ',0AH,0DH,'$'MSG2 DB 0AH,0DH,0AH,0DH,'Input: $'RESULT DB 0AH,0DH,'ASCII is: $'SD DB ' 'DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV SI,OFFSET DATAMOV CX,5A:MOV AL,DS:[SI]AND AL,0F0HCMP AL,0A0HJB A1ADD AL,07HA1:SHR AL,1SHR AL,1SHR AL,1SHR AL,1OR AL,30HMOV AH,02HMOV DL,ALINT 21HMOV AL,DS:[SI]AND AL,0FHCMP AL,0AHJB A2ADD AL,07HA2:OR AL,30HMOV AH,02HMOV DL,ALINT 21HINC SILOOP AMOV AX,DATAMOV DS,AXMOV DX,OFFSET NUMBERMOV AH,09HINT 21HMOV DX,OFFSET MSG1 MOV AH,09H INT 21HC1: MOV DX,OFFSET MSG2 MOV AH,09H INT 21HMOV AH,01HINT 21HCMP AL,'Q'JZ EXITCMP AL,'q'JZ EXITMOV SD,ALMOV DX,OFFSET RESULTMOV AH,09HINT 21HMOV SI,OFFSET SDMOV AL,DS:[SI]AND AL,0F0HMOV CL,4SHR AL,CLCMP AL,0AHJB C2ADD AL,07HC2: ADD AL,30HMOV DL,ALMOV AH,02HINT 21HMOV AL,DS:[SI]AND AL,0FHCMP AL,0AHJB C3ADD AL,07HC3: ADD AL,30HMOV DL,ALMOV AH,02HINT 21Hloop C1EXIT: MOV AX,4C00HINT 21HCODE ENDSEND START实验⼆数码转换实验1.实验⽬的（1）掌握不同进制数及编码相互转换的程序设计⽅法。

微机原理实验指导书

微机原理实验指导书实验一数据传送实验目的 :1. 熟悉 8086 指令系统的数据传送指令及 8086 的寻址方式。

2. 利用 Turbo Debugger 调试工具来调试汇编语言程序。

实验任务 :1．通过下述程序段的输入和执行来熟悉Turbo Debugger 的使用，并通过显示器屏幕观察程序的执行情况。

练习程序段如下：MOV BL ， 08HMOV CL ， BLMOV AX ， 03FFHMOV BX ， AXMOV DS : [0020H] ， BX2．用以下程序段将一组数据压入（ PUSH ）堆栈区，然后通过不同的出栈顺序出栈，观察出栈后数据的变化情况。

压栈程序段如下：MOV AX ， 0102HMOV BX ， 0304HMOV CX ， 0506HMOV DX ， 0708HPUSH AXPUSH BXPUSH CXPUSH DX出栈程序段请自行编写（用不同的出栈顺序）。

．3. 指出下列指令的错误并加以改正，上机验证之。

(1) MOV [BX] ， [SI](2) MOV AH ， BX(3) MOV AX ， [SI][DI](4) MOV BYTE PTR[BX] ， 2000H(5) MOV CS ， AX(6) MOV DS ， 2000H4. 设置各寄存器及存储单元的内容如下：(BX) ＝ 0010H ， (SI) ＝ 0001H(10010H) ＝ 12H ， (10011H) ＝ 34H ， (10012H) ＝ 56H ，(10013H) ＝78H (10120H) ＝0ABH ，(10121H) ＝0CDH ，(10122H) ＝ 0EFH说明下列各条指令执行完后 AX 寄存器中的内容，并上机验证。

(1) MOV AX ， 1200H(2) MOV AX ， BX(3) MOV AX ， [0120H](4) MOV AX ， [BX](5) MOV AX ， 0110H[BX](6) MOV AX ， [BX][SI](7) MOV AX ， 0110H[BX][SI]5. 将 DS : 1000H 字节存储单元中的内容送到 DS : 2020H 单元中存放。

微机原理与应用-实验报告

《微机原理与应用》实验报告姓名：***学号：**********年级：2014专业：电子2016年春季学期实验一.熟悉单片机开发环境1.功能要求在 P1 端口接8 个LED，并编程依次循环点亮。

要求用软件延时程序控制LED 的亮灭时间，并能精确地计算和用软件测量延时时间。

2.硬件原理3.程序清单ORG 0000HLJMP STARTORG 0030HSTART: MOV R2,#8MOV A,#01H LOOP1: MOV P1,ALCALL DELAY RL ADJNZ R2,LOOP1 MOV R2,#8RR ALOOP2: MOV P1,ALCALL DELAY RR ADJNZ R2,LOOP2 LJMP STARTDELAY: MOV R5,#20 D1: MOV R6,#80 D2: MOV R7,#248 DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RETEND4.实验心得首次接触开发板，通过实验1加强了对单片机的了解，学会使用仿真软件，学会搭线的各种技巧，并且掌握了LED亮灭的原理。

实验二.并行口输入输出实验——循环彩灯控制1.功能要求P1 口接8 个开关，P0 口接8 个灯，每个开关对应一个灯，实时读取开关状态，开关闭合时，灯亮。

开关断开时，灯灭。

用5 个开关K0~K4，控制P0 口所接8 个灯的循环，各开关的功能要求如下：（1）K1~K2 分别选择灯的四种闪动方式；（2）K3 用于控制灯的循环方向（顺时针或逆时针）；（3）K4 用于选择灯的两种循环速度；（4）K0 用于引发外部中断，在外部中断子程序中，读取通过K1-K4 所设定的循环彩灯的工作方式，并按所设定的工作方式控制彩灯运行。

当K0 没有引发中断时，保持上一次的循环方式。

2.硬件原理3.程序清单ORG 0000HLJMP MAINDELAY2: MOV R0,#200 D4: MOV R1,#200ORG 0003HLJMP INTERRUPTORG 0030HMAIN: SETB EX0SETB IT0SETB EAMOV A,#01HA1: MOV P0,AJB 20H.2,B1JNB 20H.2,B2A2: JB 20H.3,LOOP11 JNB 20H.3,LOOP22 B1: LCALL DELAY1LJMP A2B2: LCALL DELAY2LJMP A2LOOP11: RL ALJMP A1LOOP22: RR ALJMP A1ORG 0600HDELAY1: MOV R0,#100D1: MOV R1,#100D2: MOV R2,#10D3: DJNZ R2,D3DJNZ R1,D2DJNZ R0 ,D1RET4.实验心得开始熟悉开发板，通过实验2加强了对单片机的了解，学会中断程序的书写方法，学会搭线的各种技巧，并且掌握了跑马灯工作的原理。

微机原理与接口技术实验

Flying College of BinZhou University
© 2009 Yuanwei
微机原理与接口技术实验
试验程序框图
Flying College of BinZhou University
© 2009 Yuanwei
微机原理与接口技术实验
试验六： A/D转换试验
Flying College of BinZhou University
用8255PA口控制PB口。
试验接线
PA0~PA7→K1~K7；（开关量输入模块） PB0~PB7→L1~L8；（发光管输出模块） 8255数据、控制线内部已线连好。
Flying College of BinZhou University
© 2009 Yuanwei
微机原理与接口技术实验
编程指南
⒈ 8255A芯片简介：8255A可编程外围接口芯片是INTEL企业生产旳通用并行接口芯片，它具有A、B、C三个并行接口，用 +5V单电源供电，能在下列三种方式下工作：方式0：基本输入/ 输出方式方式l：选通输入/ 输出方式方式2：双向选通工作方式 ⒉ 使8255A端口A工作在方式0并作为输入口，读取Kl-K8个开关量，PB口工作在方式0作为输出口。
© 2009 Yuanwei
微机原理与接口技术实验
试验目旳
1、学习微机系统中扩展简朴I/O口旳措施。 2、学习数据输入输出程序旳编制措施。
试验内容
利用74LS244作为输入口，读取开关状态，并将此状态经过 74LS273再驱动发光二极管显示出来。
Flying College of BinZhou University
© 2009 Yuanwei
