电磁阀几位几通详解
电磁阀基础知识
一、什么是电磁阀的”通”和“位”?“通”和“位”是气动换向电磁阀的重要概念。
不同的“通”和“位”构成了不同类型的气动换向电磁阀。
通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。
所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管或气路相连的接口，不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通前面的“几位”,你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。
而后面的“几通”,是代表在其中的一个正方形上有几个点(和箭头线还有T线相交的点),就是几通。
图形符号的含义一般如下：(1)用方框表示阀的工作位置，有几个方框就表示有几“位”;(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；(3)方框内符号“一”或“一”表示该通路不通；(4)方框外部连接的接口数有几个，就表示几“通”;(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用0)表示；而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用I表示(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
绘制系统图示，油路/气路一般连接在换向阀的常态位上。
二、电磁阀的安装须知1.安装前应仔细阅读产品的使用说明书，核查产品是否完全符合使用要求，熟悉安装要点，做好准备工作。
2.核对铭牌所标参数是否为所选用产品的参数，是否与使用说明书相符。
3.接管之前用0.3Mpa的压力对管道充分冲洗，把管道中的金属粉末、残留密封材料、锈垢等完全清除。
4.注意介质的洁净度，如果介质内混有的尘垢等杂质妨碍电磁阀的正常工作，管道中应装过滤器。
电磁阀2位5通原理
电磁阀2位5通原理
电磁阀是一种利用电磁原理工作的控制元件，用于控制流体的流动方向。
2位5通的电磁阀是指电磁阀具有两个工作位置和
五个通道。
电磁阀的工作原理如下：
1. 结构：通常由电磁线圈、阀体和阀芯组成。
电磁线圈通过接通或断开电流来产生磁场，驱动阀芯的移动，控制流体的通断。
2. 工作位置：2位5通的电磁阀有两个工作位置，即"工作位
置1"和"工作位置2"。
在不同的工作位置，阀芯与阀体上的通
道连通情况不同，使流体的流向和通断发生改变。
3. 五个通道：电磁阀的阀体和阀芯上有多个通道，其中五个通道包括：两个进口通道、两个出口通道和一个中间通道。
工作时，电磁线圈中传入电流，产生磁场。
磁场作用于阀芯，使其从一个工作位置移动到另一个工作位置，改变阀芯与阀体的连接方式。
具体的工作过程如下：
1. 工作位置1：在这个位置，阀芯与阀体的中间通道连通，使
两个出口通道与两个进口通道分别连接。
流体从一个进口通道进入阀体，通过中间通道，然后从一个出口通道流出。
2. 工作位置2：在这个位置，阀芯与阀体的中间通道断开连接，阀芯的两端分别与两个出口通道连通。
流体从一个进口通道进入阀体，然后分别从两个出口通道流出。
通过改变电磁线圈中的电流状态，可以控制阀芯在不同的工作位置之间切换，从而改变流体的流向和通断。

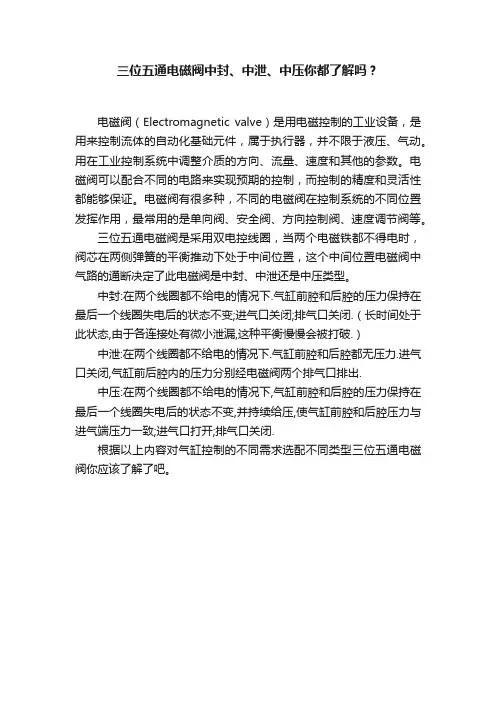

三位五通电磁阀中封、中泄、中压你都了解吗？
三位五通电磁阀中封、中泄、中压你都了解吗？
电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。
用在工业控制系统中调整介质的方向、流量、速度和其他的参数。
电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。
电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
三位五通电磁阀是采用双电控线圈，当两个电磁铁都不得电时，阀芯在两侧弹簧的平衡推动下处于中间位置，这个中间位置电磁阀中气路的通断决定了此电磁阀是中封、中泄还是中压类型。
中封:在两个线圈都不给电的情况下.气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变;进气口关闭;排气口关闭.（长时间处于此状态,由于各连接处有微小泄漏,这种平衡慢慢会被打破.）
中泄:在两个线圈都不给电的情况下.气缸前腔和后腔都无压力.进气口关闭,气缸前后腔内的压力分别经电磁阀两个排气口排出.
中压:在两个线圈都不给电的情况下,气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变,并持续给压,使气缸前腔和后腔压力与进气端压力一致;进气口打开;排气口关闭.
根据以上内容对气缸控制的不同需求选配不同类型三位五通电磁阀你应该了解了吧。
二位五通三位五通电磁阀原理
二位五通和三位五通电磁阀是常见的控制元件，用于控制气体或液体的流动方向。
它们的工作原理如下：
1. 二位五通电磁阀：
- "二位"表示电磁阀有两个工作状态，通常是开和关。
- "五通"表示电磁阀有五个接口，其中一个是通入口，两个是工作口（分别对应两种工作状态），另外两个是排气口。
-当电磁阀通电时，磁场会使得阀芯移动，改变通入口和工作口之间的连接状态，从而控制介质的流动方向。
2. 三位五通电磁阀：
- "三位"表示电磁阀有三个工作状态，通常是两个通道的开、一个通道的开、或者全部关闭。
- "五通"同样表示电磁阀有五个接口，其中一个是通入口，两个是工作口，另外两个是排气口。
-三位五通电磁阀通常用于控制气压系统中的气缸或执行器的动作，通过改变不同的工作状态，可以实现气缸的伸出、缩回、停止等动作。
在实际应用中，二位五通和三位五通电磁阀通常配合控制系统使用，通过控制电磁阀的通电状态，可以实现对气体或液体的流动方向和流量的精确控制。
这些电磁阀在自动化控制系统、液压系统、气动系统等领域都有广泛的应用。
电磁阀,你必须掌握的基本知识
在设计用PLC控制气缸的时候，因为电磁阀基本知识的缺失，让我在这上面浪费的大半天的时间，故把我整理的资料，供大家分享。
一、几位几通的确定：两位两通：两位就是有两个方框来表示的，两通就是说有两个孔来相通（就是说有三个孔就是三通）。
二、重点说下两位三通和：在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
（两位五通虽然也有五个孔，但是有两个通在外面是看不见的。
电磁阀原理及2位3通5通
国内外的电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。
直动式电磁阀：
原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
分布直动式电磁阀：
原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。 两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。 对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。 在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用DC24V、AC220V等。 两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。 常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。 常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。 两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。 给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。 基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
2位3通和2位5通电磁阀如何选择
2位3通和2位5通电磁阀如何选择对于选择2位3通和2位5通电磁阀，我们需要考虑以下几个方面：
1.控制方式：2位3通和2位5通电磁阀可以通过不同的控制方式进行操作，如手动、电动、气动、液动等。
根据具体应用场景选择合适的控制方式。
2.通道数量：2位3通电磁阀具有2个工作位和3个通道，在常闭状态下有一通道通，另外两个通道断开；2位5通电磁阀具有2个工作位和5个通道，在常闭状态下有一通道通，另外四个通道断开。
根据实际需要选择合适的通道数量。
3.介质类型：电磁阀可以用于控制不同的介质，如液体、气体、蒸汽等。
根据介质的性质选择适合的电磁阀材质，如不锈钢、铜、铝等。
4.压力和温度范围：电磁阀需要在一定的压力和温度范围内工作，因此根据实际需求选择合适的电磁阀压力和温度范围。
同时，还要考虑介质的特性，如酸碱性、腐蚀性等。
5.可靠性和寿命：电磁阀的可靠性和寿命直接影响系统的性能和稳定性。
选择具有稳定性能和长寿命的电磁阀可以减少维修和更换的频率，降低成本。
6.安装和维护便捷性：选择安装和维护方便的电磁阀可以减少工作量和提高效率。
考虑电磁阀的体积、重量、连接方式等因素，选择适合的产品。
7.价格：根据预算和项目要求选择合适的电磁阀。
价格一般与性能、材质和品牌有关，根据具体需求进行选择。
电磁阀
电磁阀是用来打开或关闭气体或液体的阀门（相当于水龙头），电磁阀是利用电磁原理，克服弹簧力来实现打开或关闭阀门。
两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气。
具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器）。
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气。
其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口连接，具体的工作原理可参照双作用气动执行机构工作原理图。
在气路(或液路)上来说：两位五通电磁阀具有1 个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm 的工业胶气管。
电磁阀一般选用日本SMC和台湾亚德客或其它国产品牌等等。
在电气上来说：两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V 等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC 程序的时候，可以让电磁阀线圈动作1~2 秒就可以了，这样可以保护电磁阀线圈不容易损坏。
电磁阀二位三通的意思
电磁阀二位三通的意思
电磁阀中的“二位三通”描述的是电磁阀的工作状态和流体通道布局。
“二位”指的是电磁阀的阀芯有两个固定的工作位置或状态：
-第一位：通常指的是常态位置或初始位置，例如阀芯关闭某个通道。
-第二位：则是阀芯在电磁铁通电后动作到的另一个位置，例如阀芯打开某个通道或关闭另一个通道。
“三通”是指电磁阀内部具有三个接口或通路：
-进口（P）：连接输入流体或压力源的接口。
-出口（A或B）：两个出口通道，其中一个在常态下与进口连通，另一个在电磁阀动作后与进口连通。
-中间位（T或O）：某些情况下可能是排气口或第三个工作流体出口，但在标准的二位三通电磁阀中通常不会同时连通两个出口，而是在阀芯切换位置时选择性地连通进口与任一出口。
在实际应用中，当电磁阀得电时，阀芯会移动切换通道，使得流体可以从入口流向一个出口，而在失电状态下，阀芯回到原始位置，流体则可能流向另一个出口或停止流动。
这种切换功能使得二位三通
电磁阀广泛应用在气动、液压控制系统中，实现流体的通断或流向切换控制。
电磁阀几位几通详解
电磁阀几位几通详解“通”和“位”是气动换向电磁阀的重要概念。
不同的“通”和“位”构成了不同类型的气动换向电磁阀。
通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。
所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管或气咱相连的接口，不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形（内有箭头或T线）有几个就是几位。
而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。
图形符号的含义一般如下：(1)用方框表示阀的工作位置，有几个方框就表示有几“位”；(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；(3)方框内符号“┻”或“┳”表示该通路不通；(4)方框外部连接的接口数有几个，就表示几“通”；(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用l 表示泄漏油口；(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
绘制系统图时，油路/气路一般应连接在换向阀的常态位上。
（下图为三位四通）开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理：在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装)。
电磁阀工作原理及其简单应用
电磁阀工作原理简介
1.五口二位
二位指的是两个工作位置，五口是指一个进气口，两个工作口，两个排气口。
单电控和双电控可选择。
工作原理：进气口进气，初始状态，进气口P跟工作口A想通，此时A 口处于工作状态。
给电信号后，线圈得电，电磁阀换向，此时P口跟B相通，A口排气。
一般电磁阀是来控制气缸或者分割气路的，单电控靠弹簧复位，双电控无自动复位功能。
五口二位单电控
五口二位双电控
2.五口三位
三位指三个位置也就是阀门的三个状态（处在哪个与哪个接通或断开的状态），符号中用三个方框表示，一个方框表示一位。
五口是指一个进气口，两个工作口，两个排气口。
五口三位都是双电控的，不可能有单电控，其原理跟五口二位差不多少，只是在停气时（进气口无气压），其处于中间位置，一般有三种，中封、中压、中泄可以选择。
三位五通电磁阀是有三种工作状态：开状态、关状态、中间保持状态（取决于阀芯的位置），中间保持状态又分为中封、中排、中加压式，中封，代表阀芯到达中间位置时，阀门处于关闭状态，中排代表阀芯到达中间位置，阀门处于排气状态，中间加压代表阀芯到达中间位置时阀门处于开状态给执行机构通气。
五口三位中封
五口三位中排
五口三位中压。
两位三通电磁阀结构及工作原理
……………………………………………………………最新资料推荐…………………………………………………
两位三通电磁阀结构及工作原理
一、从气路上来说：
二位三通电磁阀的“两位”是指两个位置可控：开—关；“三通”是指有三个通道通气，一般情况下具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个*，如果不怕噪音的话也可以不装)。
两位三通电磁阀通常与单作用气动执行机构配套使用。
二、从电气上来说：
1、两位三通电磁阀一般为单电控(即单线圈)，线圈电压等级一般采用
DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种。
常闭型指线圈没通电时气路是断的，动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型指线圈没通电时气路是通的，动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
1 / 11 / 11 / 1。
电磁阀几位几通详解
液压阀的“通”战“位”之阳早格格创做“通”战“位”是气动换背电磁阀的要害观念.分歧的“通”战“位”形成了分歧典型的气动换背电磁阀.常常所道的“二位阀”、“三位阀”是指换背阀的阀芯有二个或者三个分歧的处事位子.所谓“二通阀”、“三通阀”、“四通阀”是指换背阀的阀体上有二个、三个、四个各出有相通且可与系统中分歧油管或者气咱贯串的接心，分歧油讲/气路之间只可通过阀芯移位时阀心的启关去相通前里的“几位”，您要瞅那个阀有几种处事状态，便不妨道是几位，如有气动元件标记，便更佳明白了，正在图符上代表阀体的正圆形（内有箭头或者T线）有几个便是几位.而后里的“几通”，是代表正在其中的一个正圆形上有几个面（战箭头线另有T线相接的面），便是几通.图形标记的含意普遍如下：(1)用圆框表示阀的处事位子，有几个圆框便表示有几“位”；(2)圆框内的箭头表示油路处于接通状态，但是箭头目标纷歧定表示液流的本质目标；(3)圆框内标记“┻”或者“┳”表示该通路短亨；(4)圆框中部对接的接心数有几个，便表示几“通”；(5)普遍，阀与系统供油路或者气对接的进油心/进气心用字母p表示；阀与系统回油路/气路连通的回油/回气心用t(偶尔用o)表示；而阀与真止元件对接的油心/气心用a、b等表示.偶尔正在图形标记上用l表示揭发油心；(6)换背阀皆有二个或者二个以上的处事位子，其中一个为常态位，即阀芯已受到把持力时所处的位子.图形标记中的中位是三位阀的常态位.利用弹簧复位的二位阀则以靠拢弹簧的圆框内的通路状态为其常态位.画造系统图时，油路/气路普遍应对接正在换背阀的常态位上.（下图为三位四通）启关，五通是有五个通讲通气，其中1个与气源对接，二个与单效率气缸的中部气室的出入气心对接，二个与里里气室的出入气心接连，简曲的处事本理可参照单效率气动真止机构处事本理：正在气路(或者液路)上去道，二位三通电磁阀具备1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(普遍拆置一个消声器，如果出有怕噪音的话也不妨出有拆).二位五通电磁阀具备1个进气孔(接进气气源)、1个正动做出气孔战1个反动做出气孔(分别提供给目标设备的一正一反动做的气源)、1个正动做排气孔战1个反动做排气孔(拆置消声器).对付于小型自动统造设备，气管普遍采用8~12mm的工业胶气管.正在电气上去道，二位三通电磁阀普遍为单电控(即单线圈)，二位五通电磁阀普遍为单电控(即单线圈).线圈电压等第普遍采与DC24V、AC220V等.二位三通电磁阀分为常关型战常启型二种，常关型指线圈出通电时气路是断的，常启型指线圈出通电时气路是通的.二位五通单电控电磁阀动做本理：给正动做线圈通电，则正动做气路接通(正动做出气孔有气)，纵然给正动做线圈断电后正动做气路仍旧是接通的，将会背去保护到给反动做线圈通电为止.给反动做线圈通电，则反动做气路接通(反动做出气孔有气)，纵然给反动做线圈断电后反动做气路仍旧是接通的，将会背去保护到给正动做线圈通电为止.那相称于“自锁”.鉴于二位五通单电控电磁阀的那种个性，正在安排机电统造回路或者体例PLC步调的时间，不妨让电磁阀线圈动做1~2秒便不妨了，那样不妨呵护电磁阀线圈出有简单益坏.。
三位四通电磁阀机能符号
三位四通电磁阀是一种常见的液压控制元件，其机能符号通常用于表示该元件在系统中的功能和连接方式。
以下是关于三位四通电磁阀机能符号的详细解释：1. 三位：这是指电磁阀的工作位置有三个，分别是常态位、中位和工作位。
常态位是电磁阀未通电时的位置，中位是电磁阀通电但未工作时的位置，工作位是电磁阀通电并工作时的位置。
这三个位置可以通过电磁阀的控制电路进行切换。
2. 四通：这是指电磁阀的阀体内部有四个通道，分别是进油口、出油口、回油口和泄油口。
这四个通道通过电磁阀内部的阀芯在不同的工作位置进行切换，从而实现对液压油的流向的控制。
3. 电磁阀机能符号：这是用来表示电磁阀在系统中的功能和连接方式的图形符号。
一般来说，电磁阀机能符号由一个方框和一个箭头组成，方框代表阀体，箭头代表阀芯的运动方向。
在方框内部，通常会标注出各个通道的名称和编号，以及电磁阀的工作位置。
4. 具体符号含义：在三位四通电磁阀的机能符号中，通常会有一个“P”字母，代表进油口；一个“T”字母，代表出油口；一个“R”字母，代表回油口；一个“L”字母，代表泄油口。
这些字母通常会标注在方框的相应位置上。
此外，还会有三个数字，分别代表电磁阀的工作位置，如0、1、2等。
这些数字通常会标注在箭头的上方或下方。
5. 连接方式：三位四通电磁阀的连接方式通常是直接连接到液压系统的管道上，通过电磁阀的控制电路来控制阀芯的运动，从而实现对液压油的流向的控制。
具体的连接方式需要根据液压系统的设计来确定。
总的来说，三位四通电磁阀机能符号是用来表示电磁阀在系统中的功能和连接方式的图形符号，通过这个符号，可以清楚地了解到电磁阀的工作位置、通道名称和编号等信息，从而更好地理解和使用这种液压控制元件。
怎么识别电磁阀几位几通
电磁阀原理图：从上至下从左到右分别是
直动式：两位两通，两位三通常通，两位三通常断先导式：两位两通，两位三通常通，两位三通常断两位五通单电控，两位五通双电控
三位五通中封，三位五通中泄，三位五通中压
电磁阀的工作原理
直动式电磁阀：
原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
分布直动式电磁阀：
原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
先导式电磁阀：
原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2位3通和2位5通电磁阀如何选择？
2位3通和2位5通电磁阀如何选择关于几位几通电磁阀，我们可以把“位”理解为位置,“通"理解为通道。
我们常说的2位3通电磁阀，2个工作位置（开和关）,3个通道（一个进气口、一个出气口和一个排气口)。
2位5通电磁阀，是指5个通道（一个进气口、二个出气口和二个排气口）。
(1）介绍2位3通的气路图及应用场合2位3通电磁阀在现场中配套单作用气动执行机构来使用，如下图所示.其中一个进气口接的是进气气源（也称之为仪表风），一个出气口连接执行机构的气源接口，一个排气口作为排气用，一般在这里接防尘塞/消音器。
电磁阀分为常开（或叫常断)和常闭（或叫常通)两种线圈接法,如下图所示:其中1为进气口，2为出气口，3为排气口。
在实际应用过程中，选常开线圈的居多。
当没有通电时候,出气口与排气口相连，气源无法进入到执行机构内;当电磁阀得电时，进气口与出气口相连，气源进入执行机构内推动执行机构动作，如下图所示：直动式2位3通电磁阀配合切断阀使用的气路图如下所示:（2）介绍二位五通的气路图及应用场合二位五通电磁阀在现场中配套双作用气动执行机构来使用,如下图所示：一个进气口接的是进气气源，一个出气口连接执行机构的正动作气源接口，一个出气口连接执行机构的反动作接口，两个排气口分别是正动作和反动作的排气口。
2位5通电磁阀的气路原理图如下所示：其中1是进气口,2是正方向出气口,3是正方向排气口，4为反方向出气口，5位反方向排气口。
当电磁阀处于失电时,进气口1与正方向出气口2想联通，阀门往正方向动作；相反，当电磁阀得电时,进气口与反方向出气口4联通，阀门往反方向动作。
2位5通电磁阀配合双作用执行机构使用时的气路图如下所示：注意的是，2位5通电磁阀有2个线圈,供电的时候需要配两路电源线.。
电磁阀的“通”与“位”的认识
电磁换向阀的“通”与“位”▪ 1."通"和"位"的概念"通"和"位"是换向阀的重要概念。
不同的"通"和"位"构成了不同类型的气动换向电磁阀。
“位”是指换向阀的阀芯的位置个数，也就是说这个阀有几种工作状态。
例如二位阀或三位阀是指有两个或三个不同的工作位置。
“通”是指换向阀本体上的有各不相同且与系统中不同油管相连接的接口个数。
不同油道之间只能通过阀芯移位时阀口的开关来沟通。
例如三通阀或四通阀是指换向阀工作时，阀体有三个或者四个油口，也就是说这个阀是三通阀或者四通阀。
▪ 2."通"和"位"的表示方法"几位"表示的是换向阀有几种工作状态。
通常可以用代表阀体的正方形个数表示。
例如二位阀或三位阀在图福上就会有两个或三个正方形。
"几通"则可以以换向阀常态位置上的正方形上有几个点和箭头线还有T线相交的总个数来确定。
▪ 3.图形符号含义1.用方框表示换向阀的工作位置，有几个方框就表示有几个位。
2.方框内的箭头表示油路处于接通状态，但箭头方向不一定表示油流动的实际方向。
3.用"T" 表示油路是不通的。
4.方框外部有几个点就表示是几通。
5.换向阀进油口通常以P表示，回油口以T表示，卸油口以L表示。
6.绘制换向阀系统图时，油路通常绘在常态位方框内。
7.换向阀有两个及以上位置时，必然有一个常态位，即阀芯未受到操纵力时的位置。
二位阀常态位为靠近弹簧的方框，三位阀常态位为中间方框。
▪ 4.换向阀命名示例1.两位两通阀2.两位三通阀3.两位三通阀4.两位五通阀5.三位五通阀。
电磁阀里位和通是什么概念？
电磁阀里位和通是什么概念？
电磁阀有气动的也有液动的电磁阀，其实就是气动的是走气路液动的走油路，都是通过液压和气压来驱动执行机构。
通常听到一些仪表师傅说拿个几位几同的电磁阀来现场，其实若真不了解有时还真的会拿错。
首先说电磁阀的位，电磁阀中的位指的就是电磁阀的工作位。
常见的两位居多，就是开一位关一位，变相的看就是电磁阀线圈得电其阀芯动作为一个工作位，线圈失电电磁阀芯复位又是一位。
三位电磁阀就是的电磁阀有三种工作位状态，开、保持、关，在两位电磁阀基础上多了一个保持位，因此叫三位电磁阀。
几通指的是电磁阀的气路或者是油路数量，有的两路、三路、四路、五路等电磁阀。
假设有个两位说三通的气动电磁阀，此电磁阀只有开和关两种工作状态位，有三个气路，一个气源进气道和一个气源出气道，还有个排气道。
一般用在单作用气缸，假设气源从电磁阀气源口进，然后线圈得电气源从电磁阀出口出去至单作用气缸，让后打开阀门。
当线圈失电，电磁阀气源出口关闭，气缸另一侧通过弹簧复位关闭阀门，气缸气室内的气体通过电磁阀排气口排除阀门关闭。
假设两位五通的气动电磁阀，工作位不变是两位，但是有五个气路，有气源口路，气源出口路交个，分别是执行机构开一个出口，执行机构关一个出口，同时还分别对应两个排气口。
此电磁阀一般用于驱动双作用气缸，也就是它有两个气室，通过气源压力来达到阀门开或关的要求。
