电磁阀符号及含义详解中封中泄中压

合集下载

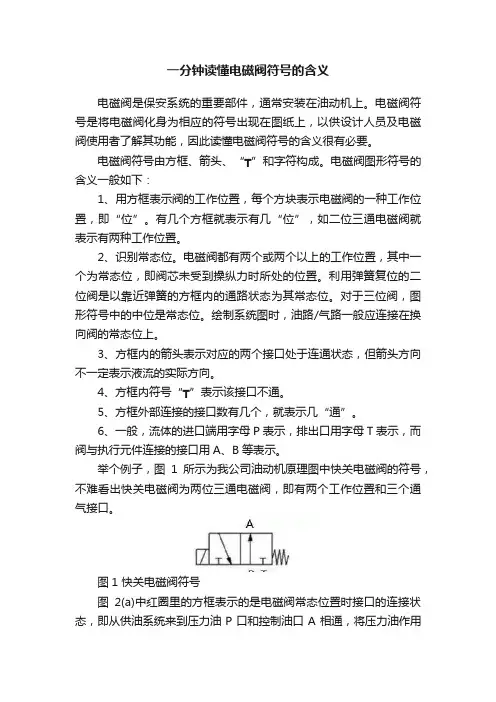

一分钟读懂电磁阀符号的含义

一分钟读懂电磁阀符号的含义

一分钟读懂电磁阀符号的含义电磁阀是保安系统的重要部件,通常安装在油动机上。

电磁阀符号是将电磁阀化身为相应的符号出现在图纸上,以供设计人员及电磁阀使用者了解其功能,因此读懂电磁阀符号的含义很有必要。

电磁阀符号由方框、箭头、“┳”和字符构成。

电磁阀图形符号的含义一般如下:1、用方框表示阀的工作位置,每个方块表示电磁阀的一种工作位置,即“位”。

有几个方框就表示有几“位”,如二位三通电磁阀就表示有两种工作位置。

2、识别常态位。

电磁阀都有两个或两个以上的工作位置,其中一个为常态位,即阀芯未受到操纵力时所处的位置。

利用弹簧复位的二位阀是以靠近弹簧的方框内的通路状态为其常态位。

对于三位阀,图形符号中的中位是常态位。

绘制系统图时,油路/气路一般应连接在换向阀的常态位上。

3、方框内的箭头表示对应的两个接口处于连通状态,但箭头方向不一定表示液流的实际方向。

4、方框内符号“┳”表示该接口不通。

5、方框外部连接的接口数有几个,就表示几“通”。

6、一般,流体的进口端用字母P表示,排出口用字母T表示,而阀与执行元件连接的接口用A、B等表示。

举个例子,图1所示为我公司油动机原理图中快关电磁阀的符号,不难看出快关电磁阀为两位三通电磁阀,即有两个工作位置和三个通气接口。

图1 快关电磁阀符号图2(a)中红圈里的方框表示的是电磁阀常态位置时接口的连接状态,即从供油系统来到压力油P口和控制油口A相通,将压力油作用在插装阀上。

图2(b)中红圈里的方框表示电磁阀带电后的接口连接状态,即电磁阀的阀芯动作,将压力油P口封闭,将控制油口A和回油口T接通,将作用在插装阀上的压力油接回油。

(a)失电状态(b)带电状态图2 快关电磁阀两种工作状态来源:上汽自控中心。

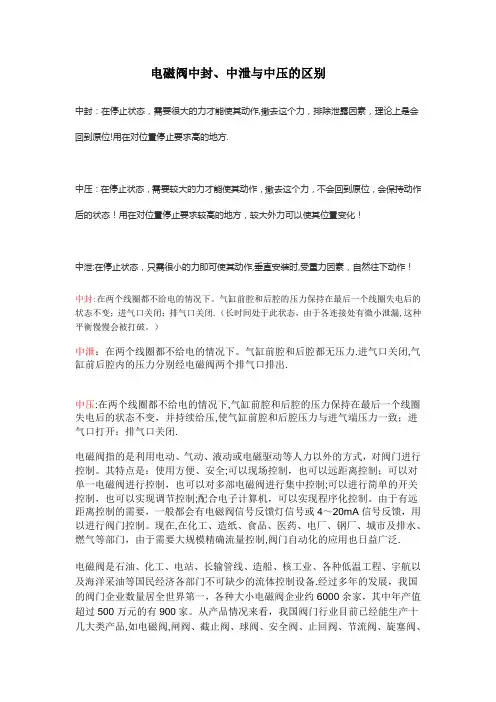

电磁阀中封、中泄与中压的区别

电磁阀中封、中泄与中压的区别

电磁阀中封、中泄与中压的区别中封:在停止状态,需要很大的力才能使其动作,撤去这个力,排除泄露因素,理论上是会回到原位!用在对位置停止要求高的地方.中压:在停止状态,需要较大的力才能使其动作,撤去这个力,不会回到原位,会保持动作后的状态!用在对位置停止要求较高的地方,较大外力可以使其位置变化!中泄:在停止状态,只需很小的力即可使其动作,垂直安装时,受重力因素,自然往下动作!中封:在两个线圈都不给电的情况下。

气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变;进气口关闭;排气口关闭.(长时间处于此状态,由于各连接处有微小泄漏,这种平衡慢慢会被打破。

)中泄:在两个线圈都不给电的情况下。

气缸前腔和后腔都无压力.进气口关闭,气缸前后腔内的压力分别经电磁阀两个排气口排出.中压:在两个线圈都不给电的情况下,气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变,并持续给压,使气缸前腔和后腔压力与进气端压力一致;进气口打开;排气口关闭.电磁阀指的是利用电动、气动、液动或电磁驱动等人力以外的方式,对阀门进行控制。

其特点是:使用方便、安全;可以现场控制,也可以远距离控制;可以对单一电磁阀进行控制,也可以对多部电磁阀进行集中控制;可以进行简单的开关控制,也可以实现调节控制;配合电子计算机,可以实现程序化控制。

由于有远距离控制的需要,一般都会有电磁阀信号反馈灯信号或4~20mA信号反馈,用以进行阀门控制。

现在,在化工、造纸、食品、医药、电厂、钢厂、城市及排水、燃气等部门,由于需要大规模精确流量控制,阀门自动化的应用也日益广泛.电磁阀是石油、化工、电站、长输管线、造船、核工业、各种低温工程、宇航以及海洋采油等国民经济各部门不可缺少的流体控制设备.经过多年的发展,我国的阀门企业数量居全世界第一,各种大小电磁阀企业约6000余家,其中年产值超过500万元的有900家。

从产品情况来看,我国阀门行业目前已经能生产十几大类产品,如电磁阀,闸阀、截止阀、球阀、安全阀、止回阀、节流阀、旋塞阀、减压阀、隔膜阀、疏水阀、紧急切断阀等,最高使用温度达到570℃,最低为—196℃,最高压力为600MPa,最大通径达到5350毫米.PNP与NPN型传感器根本的区别PNP与NPN型传感器其实就是利用三极管的饱和和截止,输出两种状态,属于开关型传感器。

三位五通电磁阀中封、中泄、中压你都了解吗?

三位五通电磁阀中封、中泄、中压你都了解吗?

三位五通电磁阀中封、中泄、中压你都了解吗?
电磁阀(Electromagnetic valve)是用电磁控制的工业设备,是用来控制流体的自动化基础元件,属于执行器,并不限于液压、气动。

用在工业控制系统中调整介质的方向、流量、速度和其他的参数。

电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。

电磁阀有很多种,不同的电磁阀在控制系统的不同位置发挥作用,最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

三位五通电磁阀是采用双电控线圈,当两个电磁铁都不得电时,阀芯在两侧弹簧的平衡推动下处于中间位置,这个中间位置电磁阀中气路的通断决定了此电磁阀是中封、中泄还是中压类型。

中封:在两个线圈都不给电的情况下.气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变;进气口关闭;排气口关闭.(长时间处于此状态,由于各连接处有微小泄漏,这种平衡慢慢会被打破.)
中泄:在两个线圈都不给电的情况下.气缸前腔和后腔都无压力.进气口关闭,气缸前后腔内的压力分别经电磁阀两个排气口排出.
中压:在两个线圈都不给电的情况下,气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变,并持续给压,使气缸前腔和后腔压力与进气端压力一致;进气口打开;排气口关闭.
根据以上内容对气缸控制的不同需求选配不同类型三位五通电磁阀你应该了解了吧。

电磁阀符号原理图及介绍

电磁阀符号原理图及介绍

电磁阀符号原理图及介绍时间:2014-08-30 来源:上海丹可电磁阀点击: 895 次电磁阀符号是指对电磁阀功能进行描述的示意图,通常应用于气动系统设计及产品标识上,以供气动系统设计人员及电磁阀使用者了解产品功能。

在设计过程中,常常需要看气路图。

各种电磁阀化身为各自相应的气动符号出现在图纸上,这种表示方式,就是电磁阀符号。

电磁阀符号由方框、箭头、“T”和字符构成。

电磁阀图形符号的含义一般如下:1、用方框表示阀的工作位置,每个方框表示电磁阀的一种工作位置,即“位”,有几个方框就表示有几“位”,如二位三通电磁阀表示有两种工作位置。

2、方框内的箭头表示油路处于接通状态,但箭头方向不一定表示液流的实际方向;3、方框内符号“┻”或“┳”表示该通路不通;4、方框外部连接的接口数有几个,就表示几“通”;5、一般,阀与系统供油路或气路连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示;而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l表示泄漏油口;6、换向阀都有两个或两个以上的工作位置,其中一个为常态位,即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时,油路/气路一般应连接在换向阀的常态位上。

电磁阀原理图:前面的“几位”,你要看这个阀有几种工作状态,就可以说是几位,如有气动元件符号,就更好理解了,在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。

而后面的“几通”,是代表在其中的一个正方形上有几个点(和箭头线还有T线相交的点),就是几通。

三位五通电磁阀有三种形式:中封:在两个线圈都不给电的情况下,气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变,进气口关闭。

中卸:在两个线圈都不给电的情况下,气缸前腔和后腔都无压力,进气口关闭,气缸前后腔内的压力分布经电磁阀两个排气口排出。

[问答]连载16-3位5通电磁阀中封、中泄、中压如何选择?

[问答]连载16-3位5通电磁阀中封、中泄、中压如何选择?

[问答]连载16-3位5通电磁阀中封、中泄、中压如何选择?3位5通电磁阀中封、中泄、中压如何选择??电磁阀的位数是指它有⼏个⼯作位置,3位5通相⽐于2位5通电磁阀开和关的位置,多了⼀个中间位置。

上⼀讲我们也提到,3位5通电磁阀是采⽤双电控线圈,当两个电磁铁都不得电时,阀芯在两侧弹簧的平衡推动下处于中间位置,这个中间位置可以是中封、中泄、中压,起到断电安全保护的作⽤。

⼀、中封在两个线圈都不给电的情况下,进⽓⼝关闭,排⽓⼝关闭,⽓缸两侧的压⼒保持在最后⼀个线圈失电后的状态不变。

中封的⽓路图如下所⽰。

其中1是⽓源接⼝,2、4为⽓缸两侧进⽓⼝,3、5为⽓缸两侧排⽓⼝。

但因为⽓体有可压缩性,⽽且缸、阀以及⽓管接头等⽓动元件不能做到绝对的⽆泄漏,所以⽓缸不能长时间保持在中间停⽌位置,这种平衡慢慢会被打破,⽓缸的定位精度⽐较差。

因此,在⽤到⽓缸不需要精度定位,中停时间⽐较短暂的⼯况下,可以考虑使⽤中封式。

⼆、中泄在两个线圈都不给电的情况下,进⽓⼝关闭,排⽓⼝打开,⽓缸两侧的压⼒分别经电磁阀两个排⽓⼝排出,⽓缸两侧内都⽆压⼒。

中泄的⽓路图如下所⽰。

其中1是⽓源接⼝,2、4为⽓缸两侧进⽓⼝,3、5为⽓缸两侧排⽓⼝。

相较于中封阀,这种回路可实现更长时间的中停。

在某些⽓缸须垂直运动,且中停时间较长但定位精度不是很⾼的场合下,都可以考虑使⽤中泄式。

三、中压在两个线圈都不给电的情况下,进⽓⼝打开,排⽓⼝关闭,⽓缸两侧的压⼒保持在最后⼀个线圈失电后的状态不变,并持续给压,使⽓缸两侧压⼒与进⽓端压⼒⼀致。

中压⽓路图如下所⽰。

其中1是⽓源接⼝,2、4为⽓缸两侧进⽓⼝,3、5为⽓缸两侧排⽓⼝。

如果⽓缸没有轴向的外负载⼒,那么活塞保持平衡,就能停⽌在⾏程途中位置且停⽌精度较⾼。

此回路实现中停的前提是⽓缸需⽔平安装。

因此,在需要⽓缸有较⾼精度定位,⼜能满⾜⽓缸⽆轴向外负载⼒的⼯况,可选⽤中压阀配合使⽤双活塞杆⽓缸。

⾄于3位5通电磁阀的应⽤场合,详见上⼀讲内容。

电磁阀图形符号怎么看

电磁阀图形符号怎么看
电磁阀图形符号怎么看
东莞市金禄电子科技
电磁阀符号由方框、箭头、“T”和字符构成。电磁阀图形符号的含义 一般如下:1、用方框表示阀的工作位置,每个方块表示电磁阀的一种工作 位置,即“位”。有几个方框就表示有几“位”,如二位三通表示有两种工 作位置。上图的“非通电”和“通电”就是两个不同的工作位置。2、识别 常态位。电磁阀有两个或两个以上的工作位置,其中一个为常态位,即阀芯 在非通电时所处的位置。对于二位阀,利用弹簧复位的二位阀则以靠近弹簧 的方框内的通路状态为其常态位。对于三位阀,图形符号中的中位是常态位。 绘制系统图时,油路/气路一般应连接在换向阀的常态位上。3、方框内的箭 头表示对应的两个接口处于连通状态4、方框内符号“T”表示该接口不通。 5、方框外部连接的接口数有几个,就表示几“通”。6、一般,流体的进口 端用字母P表示,排出口R表示,而阀与执行元件连接的接口用A、B等表示。 下例中,二位三通电磁阀有两个工作位置和三个通气接口,三个接口分别为 进气口(P),工作出气口(A),还有一个放气口(R)。当电磁阀得电励磁时,P 和A通;失电回到常

电磁阀符号及含义详解

电磁阀符号及含义详解

电磁阀的构成和工作原理示意图
电磁阀符号的含义
电磁阀符号由方框、箭头、“T”和字符构成。

电磁阀图形符号的含义一般如下:
1、用方框表示阀的工作位置,每个方块表示电磁阀的一种工作位置,即“位”。

有几个方框就表示有几“位”,如二位三通表示有两种工作位置。

上图的“非通电”和“通电”就是两个不同的工作位置。

2、识别常态位。

电磁阀有两个或两个以上的工作位置,其中一个为常态位,即阀芯在非通电时所处的位置。

对于二位阀,利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

对于三位阀,图形符号中的中位是常态位。

绘制系统图时,油路/气路一般应连接在换向阀的常态位上。

3、方框内的箭头表示对应的两个接口处于连通状态
4、方框内符号“T”表示该接口不通。

5、方框外部连接的接口数有几个,就表示几“通”。

6、一般,流体的进口端用字母P表示,排出口R表示,而阀与执行元件连接的接口用
A、B等表示。

下例中,二位三通电磁阀有两个工作位置和三个通气接口,三个接口分别为进气口(P),工作出气口(A),还有一个放气口(R)。

当电磁阀得电励磁时,P和A通;失电回到常位
态时,R和A通。

下面两张图详细说明了气阀工作的全部状态1、黄圈里的方框表示的是电磁阀常态位的接口连通状态
2、黄圈里的方框是电磁阀励磁状态的接口连通状态。

电磁阀符号及含义详解

电磁阀符号及含义详解

电磁阀符号及含义详解
电磁阀符号及含义详解:
1.用方框表示阀的工作位置,有几个方框就表示有几“位”。

2.方框内的箭头表示油路处于接通状态,但箭头方向不一定表示液流的实际方向。

3.方框内符号“┻”或“┳”表示该通路不通。

4.方框外部连接的接口数有几个,就表示几“通”。

5.一般,阀与系统供油路或气路连接的进油口/进气口用字母P 表示;阀与系统回油路/气路连通的回油/回气口用T(有时用字母O)表示;而阀与执行元件连接的油口/气口用A、B等表示。

有时在图形符号上用L表示泄漏油口。

电磁阀中封、中泄与中压的区别

电磁阀中封、中泄与中压的区别

电磁阀中封、中泄与中压的区别之杨若古兰创作中封:在停止形态,须要很大的力才干使其动作,撤去这个力,排除泄漏身分,理论上是会回到原位!用在对地位停止请求高的地方.中压:在停止形态,须要较大的力才干使其动作,撤去这个力,不会回到原位,会坚持动作后的形态!用在对地位停止请求较高的地方,较大外力可以使其地位变更!中泄:在停止形态,只需很小的力即可使其动作,垂直安装时,受重力身分,天然往下动作!中封:在两个线圈都不给电的情况下.气缸前腔和后腔的压力坚持在最初一个线圈失电后的形态不变;进气口关闭;排气口关闭.(长时间处于此形态,因为各连接处有巨大泄漏,这类平衡慢慢会被打破.)中泄:在两个线圈都不给电的情况下.气缸前腔和后腔都无压力.进气口关闭,气缸前后腔内的压力分别经电磁阀两个排气口排出.中压:在两个线圈都不给电的情况下,气缸前腔和后腔的压力坚持在最初一个线圈失电后的形态不变,并持续给压,使气缸前腔和后腔压力与进气端压力分歧;进气口打开;排气口关闭.电磁阀指的是利用电动、气动、液动或电磁驱动等人力之外的方式,对阀门进行控制.其特点是:使用方便、平安;可以现场控制,也能够远距离控制;可以对单一电磁阀进行控制,也能够对多部电磁阀进行集中控制;可以进行简单的开关控制,也能够实现调节控制;配合电子计算机,可以实现程序化控制.因为有远距离控制的须要,普通都会有电磁阀旌旗灯号反馈灯旌旗灯号或4~20mA旌旗灯号反馈,用以进行阀门控制.此刻,在化工、造纸、食品、医药、电厂、钢厂、城市及排水、燃气等部分,因为须要大规模精确流量控制,阀门主动化的利用也日益广泛.电磁阀是石油、化工、电站、长输管线、造船、核工业、各种低温工程、宇航和海洋采油等国民经济各部分不成缺少的流体控制设备.经过多年的发展,我国的阀门企业数量居全世界第一,各种大小电磁阀企业约6000余家,其中年产值超出500万元的有900家.从产品情况来看,我国阀门行业目前曾经能生产十几大类产品,如电磁阀,闸阀、截止阀、球阀、平安阀、止回阀、节流阀、旋塞阀、减压阀、隔膜阀、疏水阀、紧急切断阀等,最高使用温度达到570℃,最低为196℃,最高压力为600MPa,最大通径达到5350毫米.PNP与NPN型传感器根本的区别PNP与NPN型传感器其实就是利用三极管的饱和和截止,输出两种形态,属于开关型传感器.但输出旌旗灯号是截然相反的,即高电平和低电平.PNP输出是低电平0,NPN输出的是高电平1.PNP与NPN型传感器(开关型)分为六类:1、NPNNO(常开型)2、NPNNC(常闭型)3、NPNNC+NO(常开、常闭共有型)4、PNPNO(常开型)5、PNPNC(常闭型)6、PNPNC+NO(常开、常闭共有型)PNP与NPN型传感器普通有三条引出线,即电源线VCC、0V线,out旌旗灯号输出线.1、NPN类NPN是指当有旌旗灯号触发时,旌旗灯号输出线out和电源线VCC连接,相当于输出高电平的电源线.对于NPNNO型,在没有旌旗灯号触发时,输出线是悬空的,就是VCC电源线和out线断开.有旌旗灯号触发时,发出与VCC电源线不异的电压,也就是out线和电源线VCC连接,输出高电平VCC.对于NPNNC型,在没有旌旗灯号触发时,发出与VCC 电源线不异的电压,也就是out线和电源线VCC连接,输出高电平VCC.当有旌旗灯号触发后,输出线是悬空的,就是VCC电源线和out线断开.对于NPNNC+NO型,其实就是多出一个输出线OUT,根据须要取舍.2、PNP类PNP是指当有旌旗灯号触发时,旌旗灯号输出线out和0v线连接,相当于输出低电平,ov.对于PNPNO型,在没有旌旗灯号触发时,输出线是悬空的,就是0v线和out线断开.有旌旗灯号触发时,发出与OV不异的电压,也就是out线和0V线连接,输出输出低电平OV.对于PNPNC型,在没有旌旗灯号触发时,发出与0V线不异的电压,也就是out线和0V线连接,输出低电平0V.当有旌旗灯号触发后,输出线是悬空的,就是0V线和out 线断开.对于PNPNC+NO型,和NPNNC+NO型类似,多出一个输出线OUT,及两条旌旗灯号反相的输出线,根据须要取舍.我们普通经常使用的是NPN型,即高电平无效形态.PNP 很少使用.NPN基极高电压,集电极与发射极短路.低电压,集电极与发射极开路.也就是不工作.PNP基极高电压.集电极与发射极开路,也就是不工作.如果基极加低电位,集电极与发射极短路.a.如果输入一个高电平,而输出须要一个低电平时,首选择NPN.b.如果输入一个低电平,而输出须要一个低电平时,首选择PNP.c.如果输入一个低电平,而输出须要一个高电平时,首选择NPN.d.如果输入一个高电平,而输出须要一个高电平时,首选择PNP.。

电磁阀符号原理图及介绍

电磁阀符号原理图及介绍

电磁阀符号原理图及介绍时间:2014-08-30 来源:上海丹可电磁阀点击: 895 次电磁阀符号是指对电磁阀功能进行描述的示意图,通常应用于气动系统设计及产品标识上,以供气动系统设计人员及电磁阀使用者了解产品功能。

在设计过程中,常常需要看气路图。

各种电磁阀化身为各自相应的气动符号出现在图纸上,这种表示方式,就是电磁阀符号。

电磁阀符号由方框、箭头、“T”和字符构成。

电磁阀图形符号的含义一般如下:1、用方框表示阀的工作位置,每个方框表示电磁阀的一种工作位置,即“位”,有几个方框就表示有几“位”,如二位三通电磁阀表示有两种工作位置。

2、方框内的箭头表示油路处于接通状态,但箭头方向不一定表示液流的实际方向;3、方框内符号“┻”或“┳”表示该通路不通;4、方框外部连接的接口数有几个,就表示几“通”;5、一般,阀与系统供油路或气路连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示;而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l表示泄漏油口;6、换向阀都有两个或两个以上的工作位置,其中一个为常态位,即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时,油路/气路一般应连接在换向阀的常态位上。

电磁阀原理图:前面的“几位”,你要看这个阀有几种工作状态,就可以说是几位,如有气动元件符号,就更好理解了,在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。

而后面的“几通”,是代表在其中的一个正方形上有几个点(和箭头线还有T线相交的点),就是几通。

三位五通电磁阀有三种形式:中封:在两个线圈都不给电的情况下,气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变,进气口关闭。

中卸:在两个线圈都不给电的情况下,气缸前腔和后腔都无压力,进气口关闭,气缸前后腔内的压力分布经电磁阀两个排气口排出。

电磁阀符号

电磁阀符号

电磁阀符号电磁阀符号是指对电磁阀功能进行描述的示意图,通常应用于气动系统设计及产品标识上,以供气动系统设计人员及电磁阀使用者了解产品功能。

在设计过程中,常常需要看气路图。

各种电磁阀化身为各自相应的气动符号出现在图纸上,这种表示方式,就是电磁阀符号。

一、电磁阀分类下图中,从上至下从左到右分别是直动式:两位两通,两位三通常通,两位三通常断先导式:两位两通,两位三通常通,两位三通常断两位五通单电控,两位五通双电控三位五通中封,三位五通中泄,三位五通中压电磁阀符号有两种国际通用的标法,分别是数字标法和字母标法,他们的关系是1(P)进气口,5(R)排气口,3(S)排气口,2(A)工作口1,4(B)工作口2。

二、电磁阀符号前面的“几位”,是指阀门的工作状态,有几个工作状态就是几位,在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。

而后面的“几通”,是指在其中的一个正方形上有几个点(和箭头线还有T线相交的点),就是几通。

图形符号的含义一般如下:1、用方框表示阀的工作位置,有几个方框就表示有几“位”;2、方框内的箭头表示气路处于接通状态,但箭头方向不一定表示气流的实际方向;3、方框内符号“┻”或“┳”表示该通路不通;4、方框外部连接的接口数有几个,就表示几“通”;5、一般,阀与系统供油路或气路连接的进油口/进气口用字母P表示;阀与系统回油路/气路连通的回油/回气口用T(有时用O)表示;而阀与执行元件连接的油口/气口用A、B等表示。

有时在图形符号上用l表示泄漏油口;6、换向阀都有两个或两个以上的工作位置,其中一个为常态位,即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时,油路/气路一般应连接在换向阀的常态位上。

3通电磁阀符号的意思

3通电磁阀符号的意思

3通电磁阀符号的意思电磁阀是一种常用的控制元件,它通过电磁力控制液体或气体的流动。

为了更好地理解和应用电磁阀,必须掌握电磁阀的符号及其意义。

本文将介绍3种常见的电磁阀符号及其意思,以帮助读者更好地理解和应用电磁阀。

一、电磁阀的基本符号电磁阀的基本符号由两部分组成,上部为控制电路符号,下部为执行机构符号。

其中,控制电路符号通常由长方形表示,执行机构符号通常由四边形表示。

下面将详细介绍常见的3种电磁阀符号及其意思。

1. 电磁起动阀符号电磁起动阀一般由两个部分组成,一个是接触器部分,一个是电磁阀部分。

电磁起动阀的符号为一个带有斜线的长方形,表示接触器的部分,下方则是一个四边形,表示电磁阀的部分。

接触器部分和电磁阀部分之间通过一条水平线相连。

2. 电磁换向阀符号电磁换向阀是一种用于气动系统中的控制元件,常用于控制气缸的运动方向。

电磁换向阀的符号为一个带有斜线的长方形,表示电磁阀的部分,下方则是一个带有箭头的四边形,表示气缸的运动方向。

在电磁阀的符号中,箭头指向代表气缸活塞的方向。

3. 电磁流量控制阀符号电磁流量控制阀是一种可以通过控制电磁力来调节流体流量的控制元件。

电磁流量控制阀的符号为一个带有斜线的长方形,表示电磁阀的部分,长方形上方带有一条横线,并有一个向上的箭头。

这条横线代表流体的流动,箭头表示流体的方向。

以上是3种常见的电磁阀符号及其意思。

掌握了这些符号的意义,我们就能更好地理解和应用电磁阀。

在实际应用中,电磁阀的符号还可能根据具体情况进行变化,因此在具体使用时还需要参考相应的标准和文档。

总结:通过本文的讲解,我们了解了电磁阀的基本符号及其意思,包括电磁起动阀符号、电磁换向阀符号和电磁流量控制阀符号。

掌握这些符号的意义,有助于我们更好地理解和应用电磁阀。

当然,在实际使用中也需要参考相应的标准和文档,以确保正确使用电磁阀。

电磁阀作为一种重要的控制元件,在工业自动化领域中具有广泛的应用前景。

希望本文的介绍能对读者在电磁阀的理解和应用方面起到一定的帮助。

电磁阀气路符号PPT精选文档

电磁阀气路符号PPT精选文档
11
EVA仪表班组学员知识培训
南海壳牌控制室
12
江苏斯尔邦石化有限公司EVA仪表 二零一五年七月
13
示;阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示;而阀与执 行元件连接的油口/气口用a、b等表示。有时在图形符号上用l表示泄漏 油口;
(6)换向阀都有两个或两个以上的工作位置,其中一个为常态位, 即阀芯未受到操纵力时所处的位置。图形符号中的中位是三位阀的常态 位。利用弹簧复位的系统图时,油路/气路一般应连接在换向阀的常态位上。
南海壳牌控制室
9
EVA仪表班组学员知识培训
南海壳牌控制室
10
EVA仪表班组学员知识培训
上图从上至下从左到右分别是: 直动式:两位两通,两位三通常通,两位三通常断 先导式:两位两通,两位三通常通,两位三通常断
两位五通单电控,两位五通双电控 三位 五通中封, 三位五通中泄, 三位五通中压
南海壳牌控制室
EVA仪表班组学员知识培训
电磁阀气路符号
南海壳牌控制室
1
EVA仪表班组学员知识培训
电磁阀符号是什么,又是如何标注 的呢?电磁阀符号主要是对电磁阀功 能进行描述的示意图,以便在设计
过程中更加清晰地表达。下面, 来为大家详细介绍电磁阀符号。
南海壳牌控制室
2
EVA仪表班组学员知识培训
南海壳牌控制室
3
EVA仪表班组学员知识培训
南海壳牌控制室
7
EVA仪表班组学员知识培训
南海壳牌控制室
8
EVA仪表班组学员知识培训
图形符号的含义一般如下: (1)用方框表示阀的工作位置,有几个方框就表示有几“位”; (2)方框内的箭头表示油路处于接通状态,但箭头方向不一定表示

电气原理图的电磁阀符号介绍及原理图

电气原理图的电磁阀符号介绍及原理图

电气原理图的电磁阀符号介绍及原理图电气原理图的电磁阀符号介绍及原理图电磁阀符号是指对电磁阀功能进行描述的示意图,通常应用于气动系统设计及产品标识上,以供气动系统设计人员及电磁阀使用者了解产品功能。

在设计过程中,常常需要看气路图。

各种电磁阀化身为各自相应的气动符号出现在图纸上,这种表示方式,就是电磁阀符号。

电磁阀符号由方框、箭头、T和字符构成。

电磁阀图形符号的含义一般如下:1、用方框表示阀的工作位置,每个方框表示电磁阀的一种工作位置,即位,有几个方框就表示有几位,如二位三通电磁阀表示有两种工作位置。

2、方框内的箭头表示油路处于接通状态,但箭头方向不一定表示液流的实际方向;3、方框内符号┻或┳表示该通路不通;4、方框外部连接的接口数有几个,就表示几通;5、一般,阀与系统供油路或气路连接的进油口/进气口用字母p 表示;阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示;而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l 表示泄漏油口;6、换向阀都有两个或两个以上的工作位置,其中一个为常态位,即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时,油路/气路一般应连接在换向阀的常态位上。

电磁阀原理图:前面的几位,你要看这个阀有几种工作状态,就可以说是几位,如有气动元件符号,就更好理解了,在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。

而后面的几通,是代表在其中的一个正方形上有几个点(和箭头线还有T线相交的点),就是几通。

三位五通电磁阀有三种形式:。

电磁阀图形符号怎么看

电磁阀图形符号怎么看

东莞市金禄电子科技
6、一般,流符体号的进口端用字母P表示,排出口R表示,而阀与执行元件连接的接口用A、B等表示。
3、方框内的箭头表示对应的两个接口处于连通状态4、方框内符号“T”表示该接口不通。 对于二位阀,利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。 电磁阀有两个或两个以上的工作位置,其中一个为常态位,即阀芯在非通电时所处的位置。 电磁阀图形符号的含义一般如下:1、用方框表示阀的工作位置,每个方块表示电磁阀的一种工作位置,即“位”。 电磁阀图形符号怎么看 上图的“非通电”和“通电”就是两个不同的工作位置。 对于三位阀,图形符号中的中位是常态位。 有几个方框就表示有几“位”,如二位三通表示有两种工作位置。 有几个方框就表示有几“位”,如二位三通表示有两种工作位置。 电磁阀图形符号怎么看 6、一般,流体的进口端用字母P表示,排出口R表示,而阀与执行元件连接的接口用A、B等表示。 有几个方框就表示有几“位”,如二位三通表示有两种工作位置。 3、方框内的箭头表示对应的两个接口处于连通状态4、方框内符号“T”表示该接口不通。 绘制系统图时,油路/气路一般应连接在换向阀的常态位上。 下例中,二位三通电磁阀有两个工作位置和三个通气接口,三个接口分别为进气口(P),工作出气口(A),还有一个放气口(R)。 绘制系统图时,油路/气路一般应连接在换向阀的常态位上。 对于三位阀,图形符号中的中位是常态位。 电磁阀图形符号的含义一般如下:1、用方框表示阀的工作位置,每个方块表示电磁阀的一种工作位置,即“位”。 下例中,二位三通电磁阀有两个工作位置和三个通气接口,三个接口分别为进气口(P),工作出气口(A),还有一个放气口(R)。 电磁阀有两个或两个以上的工作位置,其中一个为常态位,即阀芯在非通电时所处的位置。 对于三位阀,图形符号中的中位是常态位。 对于二位阀,利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。 有几个方框就表示有几“位”,如二位三通表示有两种工作位置。 对于二位阀,利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。 电磁阀图形符号的含义一般如下:1、用方框表示阀的工作位置,每个方块表示电磁阀的一种工作位置,即“位”。 电磁阀图形符号怎么看 3、方框内的箭头表示对应的两个接口处于连通状态4、方框内符号“T”表示该接口不通。 上图的“非通电”和“通电”就是两个不同的工作位置。 电磁阀图形符号怎么看

电磁阀常用气动符号含义

电磁阀常用气动符号含义

电磁阀常用气动符号含义2013-05-17 10:38:57| 分类:技术|举报|字号订阅在设计过程中,常常需要看气路图。

但是气路图中使用到的种种符号常常让我们感到为难。

因为自控学科出身的人,通常都没有系统学习过机械专业的气动符号标准。

这里,我将简单介绍一下气路图中通常使用的几种气动元件符号,以便于自控设计人员能够更直观的理解气路图。

图1中简单列举了压力控制及电磁控制的标准画法。

如果我们需要看某种电磁阀有几种工作状态,也就是我们上面所说的是“几位”,我们需要看在图符上代表阀体的正方形,这种正方形有几个就代表“几位”,如图2所示。

而后面的“几通”,则由其中的一个正方形上与箭头线及T 线相交的点表示,有几个交点就代表“几通”,如图3所示。

这些电磁阀的气动符号中代表阀体的正方形内通常标注有箭头或“T”线,箭头表示气流方向,双向箭头表示气流可以双向流动。

字母“T”则表示截止。

在电磁阀的气动符号上.通常还会有一些字母标志,以表明电磁阀的各个通路的大致用途。

以两位五通电磁阀为例:五通电磁阀一般为1个进气口(用字母P表示).两个排气口(用字母R表示),两个工作口(用字母A、B表示)。

通常阀体都会有功气口用数字表示,符合ISO 5599标准(两位五通和三位五通方向阀)1 进气口2,4 工作口或输出口3,5 排气口12,14 控制口10 输出信号清零的控制口81,91 外控口82,84 控制气路排气口气口用字母表示(实际中常见)A,B,C 工作口或输出口P 进气口R,S,T 排气口L 泄漏口X,Y,Z 控制口电磁阀符号解释前面的“几位”,你要看这个阀有几种工作状态,就可以说是几位,如有气动元件符号,就更好理解了,在图符上代表阀体的正方形(内有箭头或T 线)有几个就是几位。

而后面的“几通”,是代表在其中的一个正方形上有几个点(和箭头线还有T线相交的点),就是几通。

电磁阀符号注释—气动电磁阀图形符号,图形符号的含义一般如下:(1)用方框表示阀的工作,有几个方框就表示有几“位”;气动电磁阀图形符号(2)方框内的箭头表示油处于接通状态,但箭头方向不一定表示液流的实际方向;(3)方框内符号“┻”或“┳”表示该通不通;(4)方框外部连接的接口数有几个,就表示几“通”;(5)一般,阀与系统供油或气咱连接的进油口/进气口用字母p表示;阀与系统回油/气连通的回油/回气口用t(有时用o)表示;而阀与执行元件连接的油口/气口用a、b等表示。

电磁阀符号及含义详解、中封中泄、中压

电磁阀符号及含义详解、中封中泄、中压

电磁阀的构成和工作原理示意图非通社时通电时IF通也通他电溯符号时含义誉电磁阀符号由方框、箭头.和字符构成.电舷阀图形符号的含义一股如下:E用方框表示阀的工作位置,每个右块表示电曲祠的一种工作位直,即“位r有几个方框就表示有几“位”,如二位三通表示有两种工作位B-上图时TE通电力和“通电”就是两个不同的工作位買。

“2、识别常态位.电磁阀有两个或两个以上的工作位置,其中一个为常态位,目芯在非通电时所处的位置•对于二位阀,利用弹簧复位的二位阀则以乖近弹簧的方框内的通路状态为其常态位.对于三位阀,图形符号中册中位是常态位.垛制系统图时,沁超一K®^鏈向阀丝常态位上.33、方框内的箭头表示对应的两个接口处于连通状态•』4、方框内符号立丁”表示该接口不通.屮5、用醪血连接的接口敎有几个,就表示几“通巴卩6、一段,涼体伯迸口端用字母P表示,诽出口R表示,而阀与执行元件连接的接口用A、B等表示・卩电礎阀符号有两种国际通用的标法,分别是数字标法和字母标法,他们的关系是1=?龍气口,5=R=^E气口,3=s= 扫E 气口,2冬工作口1, 4=b=T作口2・其他还有82, 84, 12, 14 口,暂不表述,属于先导那一块的.3下例中,二位三通电磁阀有两个工作位買和三个通气接口,三个接□分别为逬气口(P),工作出气口(A),还有一个肢气口(R).当电磁阀得电励磁时,P和Aft;失电回到常位态时,R和為通• aRPF 面两张图详细说明了气阀工作的全部状态黄圈里的方框表示的是电磁阀常态位的接口连通状态2、黄圈里的方框是电磁阀励磁状态的接口连通状态图形符号的含义一般如下:(1) 用方框表示阀的工作位置,有几个方框就表示有几“位”;(2) 方框内的箭头表示油路处于接通状态,但箭头方向不一定表示液流的实际方向 ;(3) 方框内符号“丄”或“丁”表示该通路不通; (4) 方框外部连接的接口数有几个,就表示几“通” ;(5) 一般,阀与系统供油路或气连接的进油口 /进气口用字母p 表示;阀与系统回油路/气路连通的回油/回气口用 t(有时用o)表示;而阀与执行元件连接的油口/气口用a 、b 等表示。

电磁阀中封、中泄与中压的区别

电磁阀中封、中泄与中压的区别

电磁阀中封.中泄与中压的差别中封:在停滞状况,须要很大的力才干使其动作,撤去这个力,消除泄漏身分,理论上是会回到原位!用在对地位停滞请求高的地方.中压:在停滞状况,须要较大的力才干使其动作,撤去这个力,不会回到原位,会保持动作后的状况!用在对地位停滞请求较高的地方,较大外力可以使其地位变更!中泄:在停滞状况,只需很小的力即可使其动作,垂直装配时,受重力身分,天然往下动作!中封:在两个线圈都不给电的情形下.气缸前腔和后腔的压力保持在最后一个线圈掉电后的状况不变;进气口封闭;排气口封闭.(长时光处于此状况,因为各衔接处有渺小泄漏,这种均衡慢慢会被打破.)中泄:在两个线圈都不给电的情形下.气缸前腔和后腔都无压力.进气口封闭,气缸前后腔内的压力分离经电磁阀两个排气口排出.中压:在两个线圈都不给电的情形下,气缸前腔和后腔的压力保持在最后一个线圈掉电后的状况不变,并中断给压,负气缸前腔和后腔压力与进气端压力一致;进气口打开;排气口封闭.电磁阀指的是运用电动.气动.液动或电磁驱动等人力以外的方法,对阀门进行掌握.其特色是:运用便利.安然;可以现场掌握,也可以远距离掌握;可以对单一电磁阀进行掌握,也可以对多部电磁阀进行分散掌握;可以进行简略的开关掌握,也可以实现调节掌握;合营电子盘算机,可以实现程序化掌握.因为有远距离掌握的须要,一般都邑有电磁阀旌旗灯号反馈灯旌旗灯号或4~20mA旌旗灯号反馈,用以进行阀门掌握.如今,在化工.造纸.食物.医药.电厂.钢厂.城市及排水.燃气等部分,因为须要大范围准确流量掌握,阀门主动化的运用也日益普遍.电磁阀是石油.化工.电站.长输管线.造船.核工业.各类低温工程.宇航以及海洋采油等公平易近经济各部分不成缺乏的流体掌握装备.经由多年的成长,我国的阀门企业数目居全世界第一,各类大小电磁阀企业约6000余家,个中年产值超出500万元的有900家.从产品情形来看,我国阀门行业今朝已经能临盆十几大类产品,如电磁阀,闸阀.截止阀.球阀.安然阀.止回阀.撙节阀.旋塞阀.减压阀.隔阂阀.疏水阀.紧迫割断阀等,最高运用温度达到570℃,最低为-196℃,最高压力为600MPa,最大通径达到5350毫米.PNP与NPN型传感器基本的差别PNP与NPN型传感器其实就是运用三极管的饱和和截止,输出两种状况,属于开关型传感器.但输出旌旗灯号是截然相反的,即高电温和低电平.PNP输出是低电平0,NPN输出的是高电平1.PNP与NPN型传感器(开关型)分为六类:1.NPN-NO(常开型)2.NPN-NC(常闭型)3.NPN-NC+NO(常开.常闭共有型)4.PNP-NO(常开型)5.PNP-NC(常闭型)6.PNP-NC+NO(常开.常闭共有型)PNP与NPN型传感器一般有三条引出线,即电源线VCC.0V 线,out旌旗灯号输出线.1.NPN类NPN是指当有旌旗灯号触发时,旌旗灯号输出线out和电源线VCC衔接,相当于输出高电平的电源线.对于NPN-NO型,在没有旌旗灯号触发时,输出线是悬空的,就是VCC电源线和out线断开.有旌旗灯号触发时,发出与VCC电源线雷同的电压,也就是out线和电源线VCC衔接,输出高电平VCC.对于NPN-NC型,在没有旌旗灯号触发时,发出与VCC电源线雷同的电压,也就是out线和电源线VCC衔接,输出高电平VCC.当有旌旗灯号触发后,输出线是悬空的,就是VCC电源线和out线断开.对于NPN-NC+NO型,其实就是多出一个输出线OUT,依据须要弃取.2.PNP类PNP是指当有旌旗灯号触发时,旌旗灯号输出线out和0v 线衔接,相当于输出低电平,ov.对于PNP-NO型,在没有旌旗灯号触发时,输出线是悬空的,就是0v线和out线断开.有旌旗灯号触发时,发出与OV雷同的电压,也就是out线和0V线衔接,输出输出低电平OV.对于PNP-NC型,在没有旌旗灯号触发时,发出与0V线雷同的电压,也就是out线和0V线衔接,输出低电平0V.当有旌旗灯号触发后,输出线是悬空的,就是0V线和out线断开.对于PNP-NC+NO型,和NPN-NC+NO型相似,多出一个输出线OUT,及两条旌旗灯号反相的输出线,依据须要弃取.我们一般经常运用的是NPN型,即高电平有用状况.PNP很少运用.NPN基极高电压,集电极与发射极短路.低电压,集电极与发射极开路.也就是不工作.PNP基极高电压.集电极与发射极开路,也就是不工作.假如基极加低电位,集电极与发射极短路.a.假如输入一个高电平,而输出须要一个低电日常平凡,首选择NPN.b.假如输入一个低电平,而输出须要一个低电日常平凡,首选择PNP.c.假如输入一个低电平,而输出须要一个高电日常平凡,首选择NPN.d.假如输入一个高电平,而输出须要一个高电日常平凡,首选择PNP.。

2020-07-10、电磁阀的符号原理图

2020-07-10、电磁阀的符号原理图

电磁阀符号原理图电磁阀符号是对电磁阀功能进行描述的示意图,通常应用于气动系统设计及产品标识上,以供气动系统设计人员及电磁阀使用者了解产品功能。

一般来说,阀与系统气路连接的进气口用字母P表示;阀与系统气路连通的回气口用T表示;而阀与执行元件连接的气口用A、B等表示。

电磁阀都有两个或两个以上的工作位置,其中一个为常态位,即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时,气路一般应连接在换向阀的常态位上。

用方框表示阀的工作位置,每个方框表示电磁阀的一种工作位置,即“位”,有几个方框就表示有几“位”。

方框外部连接的接口数有几个,就表示几“通”。

电磁阀原理图:一、两位五通的说明1、单线圈两位五通电磁换向阀:即电磁换向阀阀芯只有两个工作位置,换向阀的一端有电磁线圈进行控制电磁阀动作。

此线圈得电动作,失电复位。

即阀芯在线圈通电时移向靠近线圈的位置,线圈断电时移向远离线圈的位置。

即线圈断电后阀芯复位,气缸也复位。

2、双线圈两位五通电磁换向阀:即电磁换向阀阀芯只有两个工作位置,换向阀两端都有电磁线圈进行控制电磁阀动作。

A线圈通电且B线圈断电,阀芯移向靠近A线圈位置;B线圈通电且A线圈断电,阀芯移向靠近B线圈位置。

此款双线圈电磁阀的特点即意味着当设备异常断电时,气缸不会动作。

P.S:出于安全考虑,我们为了防止负载提升至上面工位时异常断电导致的负载突然下落,应该选择双线圈两位五通电磁阀。

二、关于三位阀的中位机能(中封、中泄、中压)1、三位五通中封式电磁换向阀:即电磁换向阀阀芯有三个工作位置,换向阀两端都有电磁线圈进行控制电磁阀动作。

A线圈通电且B线圈断电,阀芯移向靠近A 线圈位置;B 线圈通电且A 线圈断电,阀芯移向靠近B线圈位置。

两端同时断电,则电磁阀阀芯回到中间位置,两个气管都不形成回路,即气缸两个腔体完全封闭,不供气,不排气,气缸活塞保持位置不动。
