3.3导线测量（Ⅰ）导线测量的主要技术要求3.3.1导线测量的主要技术要求说明如下：1随着全站仪在我国的普及应用，工程测量部门对中小规模的控制测量大部分采用导线测量的方法。
基于控制测量的技术现状和应用趋势的考虑，本规范修订时，维持《93规范》规范导线测量精度等级的划分和主要技术要求不变，将导线测量方法排列三角形网测量之前；导线测量的主要技术要求，是根据多数工程测量单位历年来实践经验、理论公式估算以及规范的科研课题试验验证，基于以下条件确定的。
1）三、四等导线的测角中误差采用同等级三角形网测量的测角中误差值；2）导线点的密度应比三角形网密一些，故三、四等导线的平均边长采用同等级三角测量平均边长的0.7倍左右（参见3.3.3条文说明）；3）测距中误差是按常用电磁波测距仪器标称精度的估算值，特别是近年来电磁波测距仪器的精度都相应提高，该指标是容易满足的；4）设计导线时，中间最弱点点位中误差采用50mm；起始误差和测量误差对导线中点的影响按“等影响”处理。
2关于导线的总长限差说明：对于导线中点（最弱点）即有：最弱点点位中误差：中点的测量误差又包含纵向误差和横向误差两部分，即有：附合与高级点间的等边直伸导线，平差后中点纵横向误差可按下列公式计算：（3.6）（3.7）式中：n 为导线边数，〔S〕为导线总长。
则，所求的导线长度的理论公式为：（3.8）分别将各等级的、S及值代入式（3.8），解出[S]，即得导线长度。
3关于相对闭合差限差的说明：理论和计算证明，中点和终点的横向误差比值约为1:4,纵向误差和起始数据的误差比值为1:2。
则有，导线终点的总误差的理论公式为：（3.9）取2倍导线终点的总误差作为限值。
则，求导线相对闭合差公式为：（3.10）按1～3款计算，并适当取舍整理，得出导线测量的主要技术要求如规范表3.3.1。
以上导线测量的主要技术要求，与在某测区的试验报告所提指标基本相符合。
4关于测角仪器和测距仪器的分级与命名：由于工程测量规范的编写，一直沿用我国光学经纬仪的系列划分方法，即划分为DJ05、DJ1、DJ2、DJ6等。
一级导线测量规范
标准化与国际化：未来一级导线测量的标准将更加统一和规范，同时与国 际标准接轨，促进国内外技术交流和合作。
YOUR LOGO
THANK YOU
汇报人：风 汇报时间：20X-XX-XX
人员素质：测量人员需具备相应的专业知识和技能，能够熟练掌握测量流程和技术要求
质量控制的措施和方法
测量设备的选择 与校准
测量人员的培训 与资质认证
测量方法的确定 与优化
测量过程的监督 与检查
质量评估和改进
及时处理和纠正测量过程中 出现的问题
定期进行质量检查，确保测 量结果的准确性
不断优化和改进测量方法和 流程
测量时应选择天气良好、无雨无雾的时段进行 测量时应远离高压线、变压器等危险源 测量时应避免在交通繁忙的路段进行，确保人员和设备安全 测量时应遵守当地环保法规，避免对环境造成污染
一级导线测量的应用和发展趋势
一级导线测量的应用领域
城市规划与建设
交通路线规划
水利工程测量
土地资源调查与管理
一级导线测量的技术发展
仪器设备安全的要求
仪器设备的选择应符合相关标准和规范，确保精度和稳定性。 使用前应对仪器设备进行检查和校准，确保其正常工作且精度符合要求。 在使用仪器设备时，应严格按照操作规程进行，避免因误操作导致设备损坏或测量误差。 对于一些高精度的仪器设备，应定期进行维护和保养，以确保其长期稳定性和可靠性。
环境安全的要求
测量目的和要求
测量目的：确定地面点位的水平位置和高程 测量要求：精度高、可靠性好、成果可靠
测量范围和精度
一级导线测量规范
一级导线测量规范一级导线测量规范是针对电力工程中一级导线施工过程中的测量工作而制定的技术要求和操作规程，旨在确保施工过程中测量的准确性和可靠性，保证电力工程的顺利进行。
一、导线测量前的准备工作1. 根据工程设计文件，确定一级导线的起始和终点位置，并制定测量方案。
2. 检查测量仪器和设备的完好性和准确性，并进行校准。
3. 准备好必要的测量辅助工具和测量标志物。
4. 与相关单位和人员协调，确保施工现场的安全和畅通。
二、导线测量的基本原则1. 测量工作要严格按照相关国家标准和规范进行，确保测量结果的准确性和可靠性。
2. 测量工作要遵循“先粗后细、先远后近、先标后测、先平后坡”的原则，即先测量起始和终点位置，再测量导线的中间点；先测量远离杆塔的点，再测量靠近杆塔的点；先标志测量点，再进行测量。
3. 测量工作要进行现场勘测和临时辅助测量，以确定测量点的准确位置。
4. 测量工作要根据施工现场的实际情况，合理选择测量方法和仪器设备。
三、导线测量的具体要求1. 测量起点和终点位置时，要确保测量点的准确性和一致性，可采用多次测量取平均值的方法。
2. 测量导线中间点时，要根据设计要求和实际需要，选择合适的测量方法和仪器设备。
3. 测量点位置要准确标志，可使用测量标志物或标线进行标注。
4. 测量点要保持整洁和平整，避免影响测量结果。
5. 测量数据要及时记录和整理，确保不出现遗漏和错误。
四、导线测量的安全注意事项1. 所有参与测量工作的人员要严格遵守相关的安全操作规程，做好个人防护工作。
2. 测量仪器和设备要经过专人负责，确保其正常和安全运行。
3. 施工现场要保持清洁和整洁，避免杂物和障碍物对测量工作造成影响。
4. 测量工作中如遇危险或异常情况，要及时向有关人员报告，并采取相应的应急措施。
五、导线测量的验收和记录1. 测量工作完成后，要进行验收，由相关单位或人员对测量结果进行审核和确认。
2. 测量结果要进行记录和归档，保留相关的测量数据和文件。
三四等导线测量规范
导线测量规范(Ⅰ)导线测量的主要技术要求各等级导线测量的主要技术要求,应符合表3.3.1的规定。
注:1 表中n为测站数。
2 当测区测图的最大比例尺为1:1000时,一、二、三级导线的导线长度,、平均边长可适当放长,但最大长度不应大于表中规定相应长度的2倍。
3.3.2 当导线平均边长较短时,应控制导线边数不超过表3、3、1相应等级导线长度与平均边长算得的边数;当导线长度小于表3、3、1规定长度的1/3时,导线全长的绝对闭合差不应大于13㎝。
3.3.3 导线网中,结点与结点、结点与高级点之间的导线段长度不应大于表3、3、1中相应等级规定长度的0、7倍。
(Ⅲ)水平角观测3.3.7 水平角观测所使用的全站仪、电子经纬仪与光学经纬仪,应符合下列相关规定:1 照准部旋转轴正确性指标:管水准器气泡或电子水准器长气光在各位置的读数较差,1秒级仪器不应超过2格,2秒级仪器不应超过1格,6秒级仪器不应超过1、5格。
2 光学经纬仪的测微器行差及隙动差指标:1秒级仪器不应大于1秒,2秒级仪器不应大于2秒。
3 水平轴不垂直于垂直轴之差指标;1秒级仪器不应超过10秒,2秒级仪器不应超过15秒,6秒级仪器不应超过20秒。
4 补偿器的补偿要求:在仪器补偿器的补偿区间,对观测成果应能进行有效补偿。
5 垂直微动旋转使用时,视准轴在水平方向上不产生偏移。
6 仪器的基座在照准部施转时的位移指标:1秒级仪器不应超过0、3秒,2秒级仪器不应超过1秒,6秒级仪器不应超过1、5秒。
7 光学(或激光)对中器的视轴(或射线)与竖轴的重合度不应大于1㎜。
3.3.8 水平角观测宜采用方向观测法,并符合下列规定:1 方向观测法的技术要求,不应超过表3.3.8的规定。
表3.3.8水平角方向观测法的技术要求注;1 全站仪、电子经纬仪水平角观测时不受光学测微器两次重合读数之差指标的限制。
2 当观测方向的垂直角超过±30的范围时,该方向2C互差可按相邻测回同方向进行比较,其值应满足表中一测回内2C互差的限值。
测量技术要求

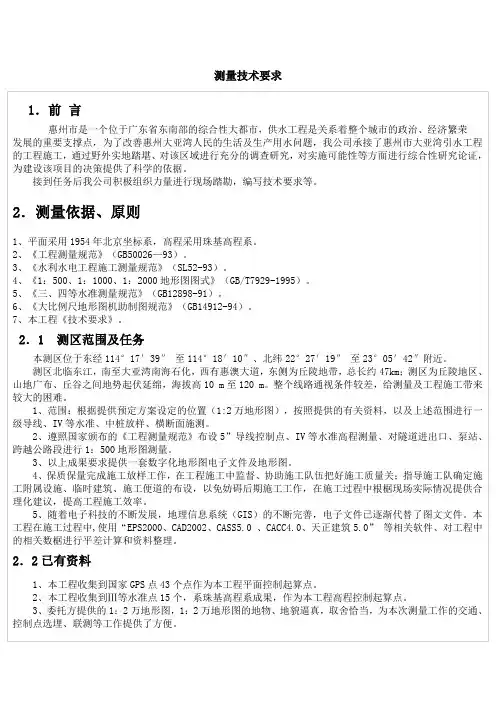

测量技术要求1．前 言惠州市是一个位于广东省东南部的综合性大都市，供水工程是关系着整个城市的政治、经济繁荣发展的重要支撑点，为了改善惠州大亚湾人民的生活及生产用水问题，我公司承接了惠州市大亚湾引水工程的工程施工，通过野外实地踏堪、对该区域进行充分的调查研究，对实施可能性等方面进行综合性研究论证，为建设该项目的决策提供了科学的依据。

接到任务后我公司积极组织力量进行现场踏勘，编写技术要求等。
2．测量依据、原则1、平面采用1954年北京坐标系，高程采用珠基高程系。
2、《工程测量规范》（GB50026—93）。
3、《水利水电工程施工测量规范》（SL52-93）。
4、《1：500、1：1000、1：2000地形图图式》（GB/T7929-1995）。
5、《三、四等水准测量规范》（GB12898-91）。
6、《大比例尺地形图机助制图规范》（GB14912-94）。
7、本工程《技术要求》。
2．1 测区范围及任务本测区位于东经114°17′39″ 至114°18′10″、北纬22°27′19″ 至23°05′42″附近。
测区北临东江，南至大亚湾南海石化，西有惠澳大道，东侧为丘陵地带，总长约47km ；测区为丘陵地区、山地广布、丘谷之间地势起伏延绵，海拔高10 m 至120 m 。
整个线路通视条件较差，给测量及工程施工带来较大的困难。
1、范围：根据提供预定方案设定的位置（1:2万地形图），按照提供的有关资料，以及上述范围进行一级导线、IV 等水准、中桩放样、横断面施测。
2、遵照国家颁布的《工程测量规范》布设5”导线控制点、IV 等水准高程测量、对隧道进出口、泵站、跨越公路段进行1：500地形图测量。
3、以上成果要求提供一套数字化地形图电子文件及地形图。
4、保质保量完成施工放样工作，在工程施工中监督、协助施工队伍把好施工质量关；指导施工队确定施工附属设施、临时建筑、施工便道的布设，以免妨碍后期施工工作，在施工过程中根椐现场实际情况提供合理化建议，提高工程施工效率。
