一 外墙节能构造检测方法
3 设备的液压加荷系统在短时（≤5min）保持荷载期间，其降荷值不得大于5％；
一 外墙节能构造检测方法
依据标准：
GB 50411－2007建筑节能工程施工质量验收规范
目的：
验证墙体保温材料的种类是否符合设计要求；
验证保温层厚度是否符合设计要求；
检查保温层构造做法是否符合设计和施工方案要求。
我国有关标准曾规定了墙体传热系数现场检测，但是受到检测条件、检测周期等因素的制约，难以推广应用。因此，《建筑节能工程施工质量验收规范》GB 50411-2007中通过多次论证并在部分工程上进行试验，决定对外墙节能构造做法进行现场钻芯检验，这种方法简便易行，对已完工工程的节能效果仅抽取少量试样即可验证。
2 检测项目、日期；
3 检测依据的标准；
4 抽样方法、抽样数量与抽样部位；
5 芯样状态的描述；
6 实测保温层厚度，设计要求厚度，设计和施工方案要求的构造做法；
7 给出是否符合设计要求的检验结论；
8 芯样照片；
9 监理（建设）单位取样见证人的见证意见；
10 检测发现的其他情况和相关信息；
F i ——第个试样的粘结力（N）；
Ai ——第个试样的有效粘结面积（mm2）。
每组试样的粘结强度应以5个测试值的平均值表示，精确至0.01 MPa。
保温板材为模塑聚苯板（EPS板），当设计给出粘结强度时，每组试样的粘结强度应不小于设计值；当设计无要求时，可参照《外墙外保温工程技术规程》JGJ 144的规定，其粘结强度应不小于0.10MPa。
外墙节能构造钻芯检验方法
外墙节能构造钻芯检验方法-CAL-FENGHAI.-(YICAI)-Company One1外墙节能构造钻芯检验方法（节选）根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行全过程拍照。
一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。
详解：给出本方法的适用范围;当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。
二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。
详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。
钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。
3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。
取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。
详解：给出钻芯检验外墙节能构造的取样部位和数量规定;钻芯检验外墙节能构造应在监理（建设）人员见证下实施。
外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。
三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。
钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。
当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。
但钻芯后应恢复剔除前原有外墙的表面装饰层。
详解：给出钻芯检验外墙节能构造的方法；建议钻取直径70mm的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。
钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。
从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。

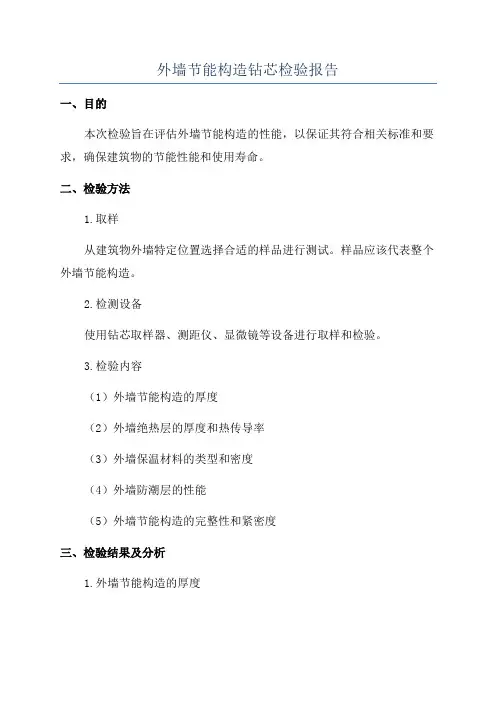

外墙节能构造钻芯检验报告
外墙节能构造钻芯检验报告一、目的本次检验旨在评估外墙节能构造的性能，以保证其符合相关标准和要求，确保建筑物的节能性能和使用寿命。
二、检验方法1.取样从建筑物外墙特定位置选择合适的样品进行测试。
样品应该代表整个外墙节能构造。
2.检测设备使用钻芯取样器、测距仪、显微镜等设备进行取样和检验。
3.检验内容（1）外墙节能构造的厚度（2）外墙绝热层的厚度和热传导率（3）外墙保温材料的类型和密度（4）外墙防潮层的性能（5）外墙节能构造的完整性和紧密度三、检验结果及分析1.外墙节能构造的厚度对所选取的样品进行钻芯取样后，使用测距仪进行测量，得出外墙节能构造的平均厚度为XXcm。
这个厚度与设计要求的节能效果相符合，符合相关标准。
2.外墙绝热层的厚度和热传导率对样品进行断面观察，并使用显微镜进行放大观察，结果显示外墙绝热层的平均厚度为XXcm，热传导率为X W/m·K。
这个厚度和热传导率符合相应标准要求，保证了建筑物的节能性能。
3.外墙保温材料的类型和密度通过检验样品中的保温材料，我们得知其主要由聚苯乙烯(PS)泡沫材料构成，密度为X kg/m³。
这种材料具有良好的保温效果和防火性能，符合相关标准和要求。
4.外墙防潮层的性能对样品进行分析后，发现外墙防潮层存在一定程度的老化和损坏，但整体性能仍能满足要求。
建议在维护过程中进行修补和加固，以延长其使用寿命。
5.外墙节能构造的完整性和紧密度检验结果显示外墙节能构造的完整性和紧密度较好，未发现明显的裂缝和漏洞，能有效保持建筑物密闭性，确保节能效果。
四、结论根据上述检验结果，我们得出以下结论：1.外墙节能构造的厚度、绝热层的厚度和热传导率、保温材料的类型和密度均符合相关标准和要求。
2.外墙防潮层虽存在一定程度的老化和损坏，但整体性能仍能满足要求，建议在维护过程中进行修补和加固。
3.外墙节能构造的完整性和紧密度较好，未发现明显的裂缝和漏洞，能有效保持建筑物密闭性，确保节能效果。
墙体节能工程检验批施工质量验收记录
GD-C3-511011/1 0 0 1
1
保温材料与构件的外观和 包装
第4.3.1条/ 省标6.3.1条
/
2 增强网的铺贴和搭接
第4.3.2条/ 省标6.3.2条
/
穿套管、脚手架眼、孔 3 洞、外门窗框或附框与洞
口之间的间隙等隔断处理
第4.3.4条/ 省标6.3.3条
/
4
墙体保温板材粘贴面积、 粘贴方法和接缝方法
第4.3.5条/ 省标6.3.4条
/
一
般
项
目
5 外墙保温装饰板安装
第4.3.6条/ 省标6.3.5条
/
6
墙面构造采用保温浆料施 工情况
第4.3.7条/ 省标6.3.6条
/
阳角、门窗洞口及不同材 7 料基体的交接处等特殊部
位
第4.3.8条/ 省标6.3.7条
/
采用现场喷涂或模板浇筑 8 的有机类保温材料外保温
陈化时间
第4.3.9条/ 省标6.3.8条
/
施工单位 检查结果
监理单位 验收结论
质量员： 施工员：
日期：
年月日
专业监理工程师 (建设单位项目负责
人)：
日期：
年月日
外墙节能构造钻芯检测报告
表C.0.9外墙节能构造钻芯检测报告
外墙节能构造检验报告报告编号委托编号检测日期
工程名称****办公楼内外装饰工程建设单位***公司委托人/联系电话
监理单位徐州市***监理有限
公司
检测依据
施工单位徐州**有限公司设计保温材料岩棉板节能设计单位设计保温层厚度80mm
检验结果
检验项目芯样1 芯样2 芯样3 取样部位轴线/1层轴线/1层轴线/1层芯样外观
完整/基本
完整/破碎
完整/基本
完整/破碎
完整/基本
完整/破碎保温材料种类岩棉板岩棉板岩棉板
保温层厚度10.5mm 11.8mm 10.5mm 平均厚度10.93mm
围护结构
分层做法
1、基层；
2、岩棉板；
3、螺栓；
4、网格布；
5、粘接剂；
6、抹面砂浆；
1、基层；
2、岩棉板；
3、螺栓；
4、网格布；
5、粘接剂；
6、抹面砂浆；
1、基层；
2、岩棉板；
3、螺栓；
4、网格布；
5、粘接剂；
6、抹面砂浆；照片编号01 02 03
结论：见证意见：
1抽样方法符合规
定；
2现场钻芯；
3芯样照片真实；
4其他：
见证人：批准审核检验
检验单位（印章）报告日期。
建设工程质量检测人员考试：2021建设工程质量检测人员(建筑节能)真题模拟及答案(3)
建设工程质量检测人员考试：2021建设工程质量检测人员(建筑节能)真题模拟及答案(3)共1003道题1、围护结构主体部位传热系数的检测，以下（）做法是错误的（单选题）A. 宜选在最冷月B. 宜避开气温剧烈变化的天气C. 设置采暖系统的地区，冬季关闭采暖系统后进行D. 在未设置采暖系统的地区，应在人为适当地提高室温后进行试题答案：C2、外墙节能构造的现场实体检验目的是（）（多选题）A. 验证墙体保温材料的种类是否符合设计要求B. 验证保温层厚度是否符合设计要求C. 检查保温层构造做法是否符合设计和施工方案要求D. 验证外墙保温效果是否符合设计要求试题答案：A,B,C3、建筑外窗气密性现场检测压差稳定作用时间和泄压时间各不少于（）s。
（单选题）A. 3；3B. 3；1C. 5；3D. 5；1试题答案：B4、热电偶的比对试验应定期进行，每（）个月一次。
（单选题）A. 3B. 6C. 12D. 24试题答案：B5、外墙内保温系统用粘结石膏，其与有机保温板之间的拉伸粘结强度应（）（单选题）A. ≥0.1MPaB. ≥0.3MPaC. ≥0.4MPaD. ≥0.5MPa试题答案：A6、某批无机轻集料砂浆保温系统用界面砂浆经取样复验，其十个试件的拉伸粘结浸水强度实测值分别为1.17 MPa、1.12MPa、1.06MPa、1.00MPa、0.91MPa、0.85MPa、0.79MPa、0.73MPa、0.69MPa、0.64MPa，据此该批材料的已检项目可判定（）（单选题）A. 不合格B. 合格C. 数据无效D. 无法确定试题答案：B7、外墙内保温系统用保温砂浆抗拉强度复验，试件强度计算应精确至（）（单选题）A. 0.1MPaB. 0.5MPaC. 0.01MPaD. 0.05MPa试题答案：A8、无机轻集料保温砂浆抗压强度复验时，其尺寸测量应采用（）（单选题）A. 钢卷尺（精度1mm）B. 钢直尺（精度0.5mm）C. 游标卡尺（精度0.1mm）D. 螺旋测微器（精度0.001mm）试题答案：C9、围护结构现场标定热箱法检测原理是（）。
节能构造取芯检测方案
XXXX（工程名称）节能构造取芯检测方案编写：校核：批准：工程名称：委托单位：编制单位：单位地址：编制日期：目录1 概述 (3)2 检测依据 (3)3 检测方法、抽样规则及数量 (3)4 节能构造取芯确定 (4)5 检测提供的结果 (4)6 拟投入检测人员 (4)7 拟配备的检测仪器设备 (4)8 检测进度 (5)9 相关事项 (5)XXXXX节能构造取芯检测方案会签表 (7)XXXXXX（工程名称）节能构造取芯检测方案1 概述1.1工程概况XXXXXX位于位于南宁市XX路XX号，建设单位为XX公司，设计单位为XX公司，施工单位为XX公司，监理单位为XX公司。
该工程地上XX层，地下XX层，建筑面积为XXm2，目前已施工XX阶段。
节能设计构造：例（XX mm厚加气混凝土砌块/XX mm 厚无机保温砂浆/XX mm厚抗裂砂浆）1.2 检测原因1.3 委托内容对该工程节能构造保温层厚度进行检测。
2 检测依据2.1 《建筑节能工程施工质量验收标准》（GB 50411-2019）；2.2 委托单位提供的设计图纸及相关资料；2.3 国家和地区有关法规及标准。
3 检测方法、抽样规则及数量3.1检测方法钻芯法3.2抽样规则3.2.1 按单位工程进行节能构造检测，同工程项目、同施工单位且同期施工的多个单位工程，可合并计算建筑面积，每30000m2可视为一个单位工程进行抽样，不足30000m2也视为一个单位工程；3.2.2 取样部位应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；3.2.3 取样数量为一个单位工程每种节能保温做法至少取3个芯样，取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。
3.3抽样数量根据以上规定，该工程节能构造检测拟抽检数量如下表3.3。
表3.3 节能构造取芯抽检数量一览表3.4现场节能构造取芯按规程第四章的相关规定进行。
4 节能构造取芯确定在垂直于芯样表面（外墙面）的方向上实测芯样保温层厚度，当实测厚度的平均值达到设计厚度的95%及以上时，应判定保温层厚度符合设计要求；当出现检验结果不符合设计要求时，故应增加一倍数量再次取样检验。
外墙节能构造钻芯检验方法
外墙节能构造钻芯检验方法根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行了全过程拍照，现上传论坛内，请大家发表对《建筑节能工程施工质量验收规范》的“认识”。
一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。
详解：给出本方法的适用范围;当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。
二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。
详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。
钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。
3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。
取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。
详解：给出钻芯检验外墙节能构造的取样部位和数量规定;实施时应事先制定方案，在确定取样部位后在图纸上加以标注。
钻芯检验外墙节能构造应在监理（建设）人员见证下实施。
外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。
三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。
钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。
当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。
但钻芯后应恢复剔除前原有外墙的表面装饰层。
详解：给出钻芯检验外墙节能构造的方法；建议钻取直径70mm的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。
钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。
从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。
外墙节能构造钻芯取样检验记录
外墙节能构造钻芯取样检验记录外墙节能构造是指在墙体的外部对其进行一系列的保温、隔音、防火等构造处理，以降低墙体的能量消耗和提高其对外界环境的隔离性能。
钻芯取样检验是对外墙节能构造进行质量检验的重要手段之一，以确保外墙节能构造的质量和性能符合要求。
检验项目的内容包括外墙节能构造的构造层厚度、保温材料的密度和导热系数、纹理饰面层的粘结强度和耐候性、防火隔热层的防火等级和导热系数等。
下面是一份外墙节能构造钻芯取样检验记录的示例：检验单位：XXX检验中心检验日期：2024年XX月XX日检验名称：外墙节能构造钻芯取样检验1.检验对象取样位置：样品左上角1/4位置2.检验仪器钻芯取样器、进口显微镜、红外线测温仪、电子热导率仪3.检验过程3.1准备工作准备工作完成后，进行外墙节能构造样品的取样工作。
3.2钻芯取样使用钻芯取样器对外墙节能构造样品进行钻芯取样，钻孔直径为10mm，钻孔深度为100mm。
3.3检验指标根据相关标准和要求，对取样的钻芯进行一系列的检验指标测试，包括构造层厚度、保温材料的密度和导热系数、纹理饰面层的粘结强度和耐候性、防火隔热层的防火等级和导热系数等。
4.检验结果4.1构造层厚度测得外墙节能构造样品的构造层厚度为50mm，符合要求。
4.2保温材料的密度和导热系数测得外墙节能构造样品的保温材料密度为50kg/m³，导热系数为0.03W/(m·K)，符合要求。
4.3纹理饰面层的粘结强度和耐候性经过显微镜观察和粘结强度测试，纹理饰面层与构造层之间粘结良好，无起泡、脱层等现象，符合要求。
耐候性测试结果也符合要求。
4.4防火隔热层的防火等级和导热系数根据防火隔热层样品的材料和结构特点，判断其防火等级为B1级，导热系数为0.05W/(m·K)，符合要求。
5.检验结论6.检验人员检验人员名称、资质：XXX，具有XXX工程检验师资格7.备注对外墙节能构造的取样和检验过程无异常情况。
建筑外墙节能构造复验以及检测

《 规 范 》 附 录 Ｃ
C.0.1 本方法适用于检验外墙有保温层的节能构 造是否符合设计要求。
给出本方法的适用范围； 当对围护结构中墙体之外的部位（如屋面、 地面等）进行节能构造检验时，也可以参照本附 录规定进行。
节能材料进场复验及现场检测
三、复验及检验
附录C 外墙节能构造钻芯检验方法
《 规 范 》 附 录 Ｃ
6.2.3
节能材料进场复验及现场检测
三、复验及检验
《 规 范 》
6.2.6 严寒、寒冷、夏热冬冷地区的建筑外窗， 应对其气密性做现场实体检验，检测结果应满足 设计要求。
检验方法：随机抽样现场检验。 检查数量：同一厂家同一品种、类型的产品各抽查不少于３樘。
6.2.6
节能材料进场复验及现场检测
三、复验及检验
《 规 范 》 提 出 现 场 检 验 要 求
对外墙外保温可委托有资质检测机构钻 芯取样方式，来确定保温层构造和厚度。 对于外窗气密性检测应委托有资质的检 测机构进行现场见证检测。 对围护结构的传热系数进行检测应委托 有资质的检测机构进行现场检测。 对采暖、通风与空调节能工程、配电与 照明节能工程委托有资质检测机构进行系统 节能性能的检测。
《 规 范 》
14.1.4 外墙节能构造和外窗气密性的现场实体检 验，其抽样数量可以在合同中约定，但合同中约 定的抽样数量不应低于本规范的要求。当无合同 约定时应按照下列规定抽样：
1 每个单位工程的外墙至少抽查3处，每处一个检查点。当 一个单位工程外墙有2种以上节能保温做法时，每种节能做 法的外墙应抽查不少于3处； 2 每个单位工程的外窗至少抽查3樘。当一个单位工程外窗 有2种以上品种、类型和开启方式时，每种品种、类型和开 启方式的外窗均应抽查不少于3樘。
(重要)建筑节能工程施工质量验收资料(检验批和汇总表)
附：建筑节能工程施工质量验收资料目录建筑节能工程概况表表JN1.1建筑节能分部工程质量控制资料核查记录表JN2.1果符合要求的，结论中填写“资料完整”。
材料和设备进场验收记录表JN2.2原材料（设备）合格证、试验报告汇总表 JN2.3页脚内容11共页第页质量检查员：监理工程师：页脚内容12保温隔热材料厚度检测记录表JN2.5建筑节能分部工程质量验收记录 JN3.1工程质量验收记录 JN统表1编号：节能工程质量隐蔽验收记录JN统表2编号：聚苯板外保温系统墙体节能工程检验批/分项工程质量验收表 JN3.2.1编号：保温浆料系统墙体节能工程检验批编号：聚氨酯发泡外保温系统墙体节能工程检验批/分项工程质量验收表 JN3.2.3编号：保温装饰板外保温系统墙体节能工程检验批/分项工程质量验收表 JN3.2.4编号：墙体自保温系统墙体节能工程检验批/分项工程质量验收表 JN3.2.5编号：编号：门窗节能工程检验批/分项工程质量验收记录 JN3.4编号：屋面节能工程检验批/分项工程质量验收记录 JN3.5编号：地面节能工程检验批/分项工程质量验收记录 JN3.6编号：采暖节能工程检验批/分项工程质量验收记录 JN3.7编号：通风与空调节能工程检验批/分项工程质量验收记录 JN3.8编号：空调与采暖系统冷热源及管网节能工程检验批/分项工程质量验收记录JN3.9编号：配电与照明节能工程检验批/分项工程质量验收记录 JN3.10编号：监测与控制节能工程检验批/分项工程质量验收记录 JN3.11编号：。
6项实体检测,节能工程必检
6项实体检测，节能工程必检！根据国家标准《建筑节能工程施工质量验收规范》（GB50411—2007），对建筑节能工程的实体检验做了明确的规定，要求在建筑节能工程施工中对以下六项进行实体检验：1、外墙节能构造检验；2、外窗气密性检测；3、玻璃幕墙气密性检测；4、保温板粘结强度检测；5、锚固件拉拔力检测；6、外墙传热系数检测。
一、墙体节能构造检验1、检验方法外墙节能构造的现场实体检验采用钻芯法。
2、检验时间应在外墙施工完工后、节能分部工程验收前进行。
3、取样部位与数量（1）取样部位应由监理(建设)与施工双方共同确定，不得在外墙施工前预先确定；（2）取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作；（3）外墙取样数量为一个单位工程每种节能保温作法至少取3个芯样。
取样部位宜均匀分布，不宜在同一个房间外墙上取两个或两个以上芯样。
二、外窗气密性实体检测1、检验方法按行业标准JG/T211-2007《建筑外窗气密、水密、抗风压性能现场检测方法》进行检验。
其大致原理是：采用一套适合现场条件的支架、塑料膜等工具，在窗洞处形成一个静压箱，采用风机、压力传感器和数据采集器等组成的检验装置，自动进行外窗气密性检验。
2、检验时间应在安装完建筑外窗后、节能分部工程验收前进行。
3、取样部位与数量每个单位工程的外窗至少抽查3樘。
当一个单位工程外窗有两种以上品种、类型和开启方式时，每种品种、类型和开启方式的外窗均应抽查不少于3樘。
三、玻璃幕墙气密性检测1、检测方法（1）首先应核查幕墙的全部质量证明文件和技术性能检测报告，然后进行现场观察，及启闭可开启扇检查。
（2）在检测试验室安装制作试件进行气密性能检测。
气密性能检测试件应包括幕墙的典型单元、典型拼缝、典型可开启部分。
试件应按照幕墙工程施工图进行设计。
试样设计应经建筑设计单位项目负责人、监理工程师同意并确认。
外墙节能构造钻芯检验方法
外墙节能构造钻芯检验方法（节选）根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行全过程拍照。
一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。
详解：给出本方法的适用范围;当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。
二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。
详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。
钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；AHA12GAGGAGAGGAFFFFAFAF2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。
3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。
取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。
详解：给出钻芯检验外墙节能构造的取样部位和数量规定;钻芯检验外墙节能构造应在监理（建设）人员见证下实施。
外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。
AHA12GAGGAGAGGAFFFFAFAF三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。
钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。
当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。
但钻芯后应恢复剔除前原有外墙的表面装饰层。
详解：给出钻芯检验外墙节能构造的方法；建议钻取直径70mm的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。
钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。
从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。
外墙节能构造钻芯检验报告
31mm
平均厚度
31.3mm
围护结构
保温节能
分层做法
1 300mm厚抗裂网
2墙面浇水湿润
3混凝土界面剂一道
4抹30mm厚保温砂浆
5水泥砂浆找平
1 300mm厚抗裂网
2墙面浇水湿润
3混凝土界面剂一道
4抹30mm厚保温砂浆
5水泥砂浆找平
1 300mm厚抗裂网
2墙面浇水湿润
3混凝土界面剂一道
4抹30mm厚保温砂浆
设计保温材料
FH微泡水泥保温
节能设计单位
杭州中宇建筑设计有限公司
设计保温层厚度
30mm
检验结果
检测项目
芯样一
芯样二
芯样三
取样部位
轴线/一层
轴线/三层
轴线/五层
芯样外观
完整/基本完整/破碎
完整/基本完整/破碎
完整/基本完整/破碎
保温材料种类
FH微泡水泥浆料
FH微泡水泥浆料
FH微泡水泥浆料
保温层厚度
31mm
外墙节能构造钻芯检验报告
外墙节能构造检验报告
报告编号
委托编号
检测日期
工程名称
山东轻工业学院长清校区文科楼
建设单位
山东轻工业学院
委托人/联系电话
于芹88617070
监理单位
山东恒信建设监理有限公司
检测依据
Q/ 0103JSY002-2006《FH微泡水泥浆料外墙外保温系统》
施工单位
济南一建集团总公司第八有限责任公司
5水泥砂浆找平
照片编号
001
002
003
结论：该工程依据Q/ 0103JSY002-2006《FH微泡水泥浆料外墙外保温系统》标准进行检测，所检项目合格。
外墙保温节能构造钻心取样检测方法
外墙保温节能构造钻心取样检测方法（图）根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行了全过程拍照，现公布于各省、，请大家发表对《建筑节能工程施工质量验收规范》的“认识”。
一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。
详解：给出本方法的适用范围;当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。
二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。
详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。
钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。
3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。
取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。
详解：给出钻芯检验外墙节能构造的取样部位和数量规定;实施时应事先制定方案，在确定取样部位后在图纸上加以标注。
钻芯检验外墙节能构造应在监理（建设）人员见证下实施。
外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。
三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm 的芯样。
钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。
当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。
但钻芯后应恢复剔除前原有外墙的表面装饰层。
详解：给出钻芯检验外墙节能构造的方法；建议钻取直径70mm的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。
钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。
从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。
建筑外墙节能构造钻芯检验方案及监理见证要点
建筑外墙节能构造钻芯取样检验方案及监理见证监控要点一、外墙节能构造实体检验时间的选择外墙节能构造钻芯取样检验应在外墙施工完工以后建筑节能分部工程验收前进行。
在项目监理机构出具建筑节能工程质量评估报告之前，应已经完成了外墙节能构造钻芯实体检验工作。
二、节能构造实体检验钻芯取样的部位和数量1、钻芯取样的部位钻芯取样的部位应由项目监理或建设单位与施工单位双方共同确定，而不能在外墙节能构造施工前就预先选定。
这是因为预先选定的部位往往施工单位会严格按照设计和规范要求做的比较好，而其它没被预定的部位就有可能未按预先选定部位的做法进行施工，如此则脱离了钻芯取样的抽样原则。
取样的部位应选取节能构造有代表性的外墙上相对隐蔽部位，兼顾不同的朝向和楼层，同时又必须确保钻芯操作的安全。
2、钻芯取样的数量外墙节能构造钻芯取样的数量为一个单位工程每组节能保温至少钻取三个芯样。
取样部位应均匀分布，不宜在同一房间外墙上取两个或两个以上芯样。
外墙保温芯样取样时应兼顾不同的朝向、不同的楼层以及不同的构造做法。
外墙节能构造钻芯取样实体检验应在监理人员见证下进行。
三、钻芯检验方法一般是采用空心钻筒在从外墙保温层一侧钻取直径为70毫米的芯样。
四、注意事项取样过程中应尽量避免冷却水流入墙体内且污染墙面（保温层施工时尤其是外墙外保温层，本身就要求墙体是干燥的，且不能在雨雪天气施工，由于整个保温层是封闭的，如有水进入墙体，就很难出来，导致保温层发霉、剥落，从而影响整个保温层的使用寿命），从空心钻钻夹取出芯样时应谨慎操作，以保持芯样的完整。
当芯样被严重破坏难以判断节能构造和保温层厚度时，重新进行取样试验。
五、外墙节能构造钻芯检测监理见证监控要点⑴监理应对照图纸观察判断对应保温材料的种类是否符合设计要求，必要时也可以采用其它的方法加以判断；⑵用分度值为1㎜的钢尺在垂直于芯样表面上量取保温层的厚度，精确到1㎜，这必须要求监理于现场实测实量并进行记录；⑶观察剖开的保温层芯样构造做法是否符合设计方案或施工方案的要求，主要是设计方案有要求，查看有无网格布，抗裂砂浆是否也抹了，每一层的做法是否满足当初设计方案的规定；⑷在垂直于芯样表面上量取的保温层厚度,当实测实量的芯样厚度平均值达到设计值的95%以上,且最小值不低于设计值的90%时，应判定保温层的厚度符合设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
年月日
年月日
外墙节能构造钻芯检验报告
工程名称 建设单位 监理单位 施工单位 节能设计单位 设计保温层厚度 结构类型
年月 日
表C.0.9外墙节能构造钻芯检验报告
报告编号
外墙节能构造检验报告
委托编号
检测日期
工程名称
建设单位
委托人/联 系电话
监理单位
检测依据
施工单位
外墙设计 保温材料
设计保温
节能设计单位
层厚度
检验项 目
芯 样1
取样部 位
芯样外 观
完整
保温材
料种类
检 保温层
验
厚度
平均厚
结
度
果 1.基层
围护结 2.界面砂浆 构 3.保温砂浆
分层做 4.抗裂砂浆 法 5.网格布 6.饰面砂浆
照片编 号
01
结论：
施工单位 建设单位
（印章） （印章）
芯 样2
芯 样3
完整
完整
7.基层
8.界面砂浆 13.基层
9.保温砂浆 14.界面砂浆
序号 检查部位
设计厚 度
实测厚 厚度偏差 度
(mm) （+10mm）
检查结论
1
2
3
检查部位修补隐 蔽情况
检查点标记（O） 外墙面检查部位 表面修补按外墙 保温砂浆施工方 案及设计、规范 相关要求进行修
补
具体图像见隐蔽工程验收记录
修补后检查意见
施工单位项目 （质量）专业技术负责 人：
监理工程师 （建设单位项目专业技术负责人）：
10.抗裂砂 15.保温砂浆
浆
16.抗裂砂浆
11.网格布 17.网格布
12.饰面砂 18.饰面砂浆
浆
02
03
见证意见：
1. 抽样方法符合规定
2. 现场钻芯真实
3. 芯样照片真实
4.
其他
监理 单位
（印章）
报告 日期
外墙面保温砂浆检查、修补记录
工程名称
施工单 位
建设单位
监理单 位
分项名称
检查日 期
年月日
