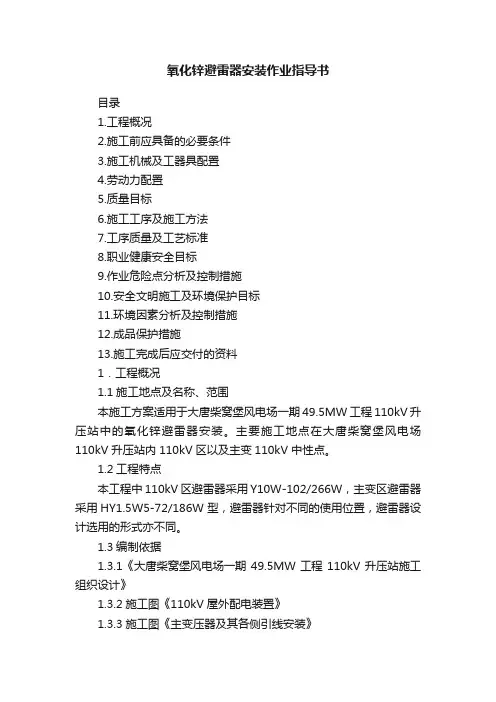

氧化锌避雷器安装作业指导书

氧化锌避雷器安装作业指导书目录1.工程概况2.施工前应具备的必要条件3.施工机械及工器具配置4.劳动力配置5.质量目标6.施工工序及施工方法7.工序质量及工艺标准8.职业健康安全目标9.作业危险点分析及控制措施10.安全文明施工及环境保护目标11.环境因素分析及控制措施12.成品保护措施13.施工完成后应交付的资料1．工程概况1.1施工地点及名称、范围本施工方案适用于大唐柴窝堡风电场一期49.5MW工程110kV升压站中的氧化锌避雷器安装。

主要施工地点在大唐柴窝堡风电场110kV升压站内110kV区以及主变110kV中性点。

1.2工程特点本工程中110kV区避雷器采用Y10W-102/266W，主变区避雷器采用HY1.5W5-72/186W 型，避雷器针对不同的使用位置，避雷器设计选用的形式亦不同。

1.3编制依据1.3.1《大唐柴窝堡风电场一期49.5MW工程110kV升压站施工组织设计》1.3.2施工图《110kV屋外配电装置》1.3.3施工图《主变压器及其各侧引线安装》1.3.4《电气装置安装工程避雷器安装及验收规范》(GBJ 147)1.3.5 《电力建设安全管理规定》2005年版1.3.6 《新疆电力建设公司质量体系文件》（Q/XDJ—1－GCB－ZLCX-2003）1.3.7《输变电工程达标投产考核标准》 (2005年版)1.4主要工作量安装区域规格型号安装数量主变110kV侧中性点Y1.5W-72/186 1台110kV屋外配电装置Y10W-102/266W 9台2．施工前应具备的必要条件将已编制好的施工方案进行交底，组织人力，准备好施工用工器具；注重与土建专业的密切配合，了解和掌握建筑安装工作的进展情况，及时开展避雷器安装的施工工作。

2.1施工图及技术资料文件齐全。

2.2作业指导书及相关技术、安全措施准备完毕并批准使用。

2.3施工用电满足施工要求。

2.4工器具准备齐全，满足施工要求。

避雷器安装作业指导书

避雷器安装作业指导书一、任务概述本作业是指导安装人员正确高效地进行避雷器的安装工作。

避雷器是一种用于保护建筑物及其设备免受雷电侵害的重要设备，正确安装避雷器是保障建筑物和人员安全的关键环节。

二、任务要求1. 确定避雷器安装位置：根据建筑实际情况以及设计要求，确定避雷器的安装位置。

通常情况下，避雷器应位于建筑物屋顶，且距离屋顶边缘和附近高物体不小于1米。

2. 安装避雷器导线：根据设计要求和现场条件，选择合适的材料和规格的导线，并将其安装在避雷器的顶部。

3. 安装避雷接地线：通过选择合适的接地点，安装避雷接地线，并确保其与避雷器导线连接稳固可靠。

4. 检查避雷器安装：在完成避雷器安装后，对其进行检查，确保安装的稳固可靠，导线和接地线没有断裂或破损。

5. 清理现场：在完成避雷器安装后，清理现场，并确保安装过程中产生的垃圾和废料妥善处理。

三、安装步骤及要点1. 准备工作1.1. 确定安装位置：根据建筑物的设计图纸以及实际情况，确定避雷器的安装位置。

一般情况下，避雷器应位于建筑物屋顶，并要离边缘和附近高物体一定距离。

1.2. 确定导线和接地线材料：根据设计要求和施工条件，选择合适的导线和接地线材料。

2. 安装避雷器导线2.1. 安装导线卡夹：根据导线材料的规格，选择合适的导线卡夹，并将其安装在避雷器的顶部。

2.2. 安装导线：将导线端部插入导线卡夹中，并确保插入牢固。

然后将导线从避雷器顶部垂直向下拉直，并确保没有明显的弯曲或扭转。

2.3. 固定导线：使用合适的固定夹将导线固定在建筑物结构上，确保导线的拉力适中。

3. 安装避雷接地线3.1. 确定接地点：根据设计要求，选择合适的接地点，一般情况下，接地点应位于建筑物的基础深处，并与避雷器导线相连接。

3.2. 安装接地线：根据接地点的位置和现场条件，确定接地线的长度，并将接地线连接到接地点。

确保接地线与接地点之间的连接牢固可靠。

3.3. 固定接地线：使用合适的固定夹将接地线固定在建筑物结构上，并确保其始终保持直立状态。

避雷器安装作业指导书

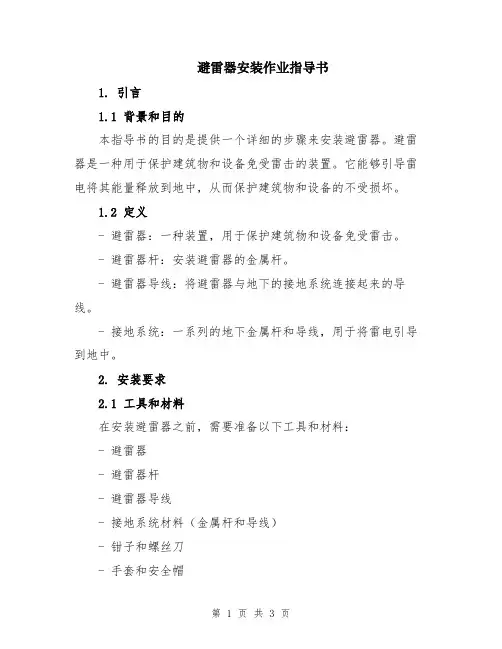

避雷器安装作业指导书1. 引言1.1 背景和目的本指导书的目的是提供一个详细的步骤来安装避雷器。

避雷器是一种用于保护建筑物和设备免受雷击的装置。

它能够引导雷电将其能量释放到地中，从而保护建筑物和设备的不受损坏。

1.2 定义- 避雷器：一种装置，用于保护建筑物和设备免受雷击。

- 避雷器杆：安装避雷器的金属杆。

- 避雷器导线：将避雷器与地下的接地系统连接起来的导线。

- 接地系统：一系列的地下金属杆和导线，用于将雷电引导到地中。

2. 安装要求2.1 工具和材料在安装避雷器之前，需要准备以下工具和材料：- 避雷器- 避雷器杆- 避雷器导线- 接地系统材料（金属杆和导线）- 钳子和螺丝刀- 手套和安全帽- 测量工具（如尺子和电表）- 梯子2.2 安全注意事项安装避雷器可能涉及到高处作业和电气安全。

在进行安装之前，请确保遵守以下安全注意事项：- 使用适当的个人防护装备，如手套和安全帽。

- 在进行高处作业时，确保梯子稳固并且有人帮助。

- 在处理电气设备时，务必断电并使用绝缘工具。

3. 安装步骤3.1 确定避雷器安装位置首先，需要确定避雷器的安装位置。

避雷器通常应安装在建筑物最高点，如屋顶或烟囱附近。

确保安装位置离电源线和其他电设备足够远，以防雷击引起火灾或电气故障。

3.2 安装避雷器杆将避雷器杆固定在建筑物上。

使用钳子和螺丝刀来固定避雷器杆，确保其稳固可靠。

在安装过程中，确保避雷器杆垂直于地面，并且没有倾斜或松动。

3.3 连接避雷器导线将避雷器导线连接到避雷器和接地系统之间。

确保导线与避雷器和接地杆之间连接牢固，以确保良好的电气接触。

3.4 安装接地系统安装接地系统是保证避雷器正常工作的关键。

接地系统应该由一系列连接的金属杆和导线组成。

将金属杆固定在地面上，然后通过导线连接起来。

确保金属杆和导线与地面有良好的接触，并且没有松动或腐蚀的现象。

3.5 测试和维护安装完成后，使用电表测试避雷器的导通性能。

确保避雷器导线和接地系统导线连接稳固，并且导通性良好。

避雷器作业指导书

避雷器作业指导书【作业指导书】避雷器作业指导书一、任务背景避雷器是一种用于保护电力系统设备免受雷电冲击的重要装置。

为了确保避雷器的正常运行和维护，制定本作业指导书，以指导避雷器的安装、检修和维护工作。

二、任务目的1. 确保避雷器的安装符合规范要求，减少雷电冲击对设备的损害；2. 提供避雷器的检修和维护方法，延长避雷器的使用寿命；3. 加强对避雷器作业的安全管理，减少作业人员的伤害风险。

三、作业内容1. 避雷器安装a. 根据设备的特点和环境条件，选择合适的避雷器型号；b. 安装避雷器前，确保设备处于停电状态，并进行安全措施的确认；c. 按照制造商提供的安装说明，正确安装避雷器，并确保连接牢固可靠；d. 安装完成后，进行必要的测试和验收工作。

2. 避雷器检修a. 定期检查避雷器的外观，确认是否存在损坏、腐蚀等情况；b. 使用合适的工具，检查避雷器的接地线是否正常连接；c. 检查避雷器的绝缘状况，确认是否存在漏电现象；d. 检查避雷器的放电计数器，记录放电次数，判断是否需要更换。

3. 避雷器维护a. 定期清洁避雷器表面，去除积尘和污垢，保持良好的绝缘性能；b. 检查避雷器的连接螺栓和接地线的紧固情况，确保牢固可靠；c. 检查避雷器的密封性能，防止潮湿和灰尘进入影响正常运行；d. 根据避雷器的使用情况，制定合理的维护计划，并及时修复故障。

四、作业安全要求1. 作业人员必须具备相关的电力设备作业经验和安全知识，严格遵守操作规程；2. 在进行避雷器安装和检修作业前，必须确认设备已停电，并采取相应的安全措施；3. 使用绝缘手套、绝缘靴等个人防护装备，确保作业人员的安全；4. 严禁在恶劣天气条件下进行避雷器作业，如雷雨天气；5. 作业现场必须清洁整齐，杂物必须清除，以防发生意外事故。

五、作业记录与报告1. 每次避雷器作业完成后，应制作详细的作业记录，包括作业日期、作业人员、作业内容等；2. 针对避雷器的检修和维护工作，应编制相应的检修报告，记录避雷器的状况和处理情况；3. 作业记录和检修报告应保存至少三年，以备后续查阅和参考。

配网工程(35kV及以下)：户外避雷器安装作业指导书

目录
1适用范围 (1)
1.1电压等级 (1)
1.2电气类别 (1)
2编写依据 (1)
3作业流程图 (2)
4安全风险辨析与预控 (2)
5作业内容 (3)
5.1作业前施工条件 (3)
5.2施工准备 (4)
5.3主要作业内容 (5)
5.4质量检验 (6)
1适用范围
1.1电压等级
35kV及以下配网工程。

1.2电气类别
配网工程中户外阀型避雷器和金属氧化物避雷器的安装。

2编写依据
表2-1编写依据
3作业流程图
图3-1作业流程图
4安全风险辨析与预控
表4-1工作前安全风险辨析及预控措施表
表4-1（续）
施工单位检查人：监理单位检查人：
日期：日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“―”，未检查项空白。

5作业内容
5.1作业前施工条件
件
表5-1作业前施工条。

避雷器安装施工作业指导书

避雷器安装施工作业指导书1 施工准备劳动组织工机具材料材料设备2 操作程序工艺流程图施工准备支架底座安装避雷器装置就位安装结束操作方法施工准备（1）应事先对避雷器外观检查合格后方可安装。

（2）根据安装计划，提前将避雷器及安装工具、安装支架、计数器、引线等一起装在安列平板车上（有条件用汽车吊安装的地方也可装在汽车上，用汽车运达安装支柱处，用汽车吊安装），并采取防止掉漆及机械损坏措施，检查核对铭牌和订购单上的详细内容是否与现场所需一致、外观及配件是否完整。

（3）提前向线路临管单位运输部门提报封闭要点施工计划。

施工前应将作业车停放在需作业区间的邻近车站。

（4）对安装作业人员进行技术交底和安装培训，使其清楚安装技术标准和安全注意事项。

作业人员应经考核，合格后方可上岗作业。

（5）清刷避雷器有电路通道连接表面，直到露出金属光泽；用干净的布擦掉覆盖的污物和金属屑；将无酸凡士林或润滑油涂在接触表面。

避雷器安装（1）司机接到封闭线路命令后，听从车站值班人员指挥，启动作业车运行至施工地点。

（2）停车后，底座安装人员下车，一人系安全带，带小绳上杆，扎好安全带，放下小绳，地面人员将底座扎牢。

（3）再上杆1人系好安全带，杆上一人拉绳，将底座提至安装位置。

（4）两人配合，按设计要求将支架安放轨面2米高处。

先把连接螺栓穿入预紧上，用水平尺量测避雷器支架表面的水平度，保证支架的水平。

支架调平后，一人扶住，另一人用呆扳手紧固，并用力矩扳手检测达标。

（5）将避雷器本体吊装上去，将避雷器底座安装到托架上。

（6）将计数器安装在托架上。

（路基计数器安装在田野侧，桥梁上安装在线路侧）（7）连接避雷器与柱式绝缘子脱离器采用35平方毫米软编织镀锡铜线，至接触网上用电连接线为RTJ-95，距定位悬挂约3米左右，上行接触网电连接安装于小里程侧，下行与上行相反，计数器引线35平方毫米铜缆。

图示：结束（1）完成当天任务，收回工具、余料，作业车在封闭点内返回车站。

避雷器安装施工作业指导书

避雷器安装施工作业指导书1 施工准备1.1劳动组织序号项目单位数量备注1 施工负责人人１全面负责2 吊车司机人 13 安列司机人 44 防护人 2 车站1人，现场1人5 安装人员人 4 安装和配合各2人1.2工机具材料序号名称规格单位数量备注1 安列（或汽车）组 1 安列由作业车、轨道吊、平板车和轨2 轨道吊（或汽吊）台 1道车组成3 作业凳0.9m 个 1 自制4 电工工具套7 安装人员人均1套5 钢丝刷把 16 尼龙吊带根 17 力矩扳手把 2 相应规格各1把8 梅花扳手把 2 相应规格各1把9 套筒扳手把 2 带相应规格套筒10 防护用具套 211 钢卷尺5m 把 212 安全帽顶9 人均1顶13 棕绳φ20 根 1 15m14 安全带条 215 脚扣副 216 水平尺把 11.3材料设备序号名称规格或型号单位数量备注1 避雷器按设计要求台若干按工程所需2 避雷器支架按支柱型号套若干按工程所需3 计数器按设计要求套若干按工程所需4 计数器引线铜缆套若干按工程所需5 计数器支架按支柱型号套若干按工程所需2 操作程序2.1 工艺流程图施工准备支架底座安装避雷器装置就位安装结束2.2操作方法2.2.1施工准备（1）应事先对避雷器外观检查合格后方可安装。

（3）提前向线路临管单位运输部门提报封闭要点施工计划。

施工前应将作业车停放在需作业区间的邻近车站。

（4）对安装作业人员进行技术交底和安装培训，使其清楚安装技术标准和安全注意事项。

作业人员应经考核，合格后方可上岗作业。

（5）清刷避雷器有电路通道连接表面，直到露出金属光泽；用干净的布擦掉覆盖的污物和金属屑；将无酸凡士林或润滑油涂在接触表面。

避雷器作业指导书

作业指导书工程名称：66千伏马道铁矿变电所新建工程作业项目：66kv避雷器安装编制：审核：批准：编制单位：辽宁两锦大洋电力建设集团有限公司绥中二分公司编制日期：2007年4月12日目录1、概述2、作业前应做好的准备及必须具备的条件3、作业人员资格和要求4、作业程序流程图5、作业的主要施工方法6、见证点控制7、作业人员的职责、分工及权限8、安全注意事项9、施工机械、主要工器具一览表1、概述66千伏马道铁矿变电所新建工程，本期新安装HY10 WZ1-96/232型避雷器3只。

2、作业前应做好的准备及必须具备的条件2.1、安装前的检查。

2.1.1、检查产品型号应符合设计，所带部件，附件应齐全。

2.1.2、瓷件应无裂纹、破损，瓷套与法兰间的结合应良好。

2.1.3、组合元件应经试验合格，底座的绝缘应良好。

2.1.4、避雷器组装，其上、下节位置应有出厂标志的编号。

2.2、验收与保管2.2.1、避雷器在运输和保管时必须立直，不得放倒或倒运，且需避免冲击和碰撞。

2.2.2、用汽车运输避雷器时，时速不能超过30公里/小时。

2.2.3、避雷器安装前，应存放于清洁干燥的房间内，不得受到腐蚀性气体或液体的侵蚀。

2.3、作业前必须具备的条件2.3.1、基础经验收合格，资料齐全。

2.3.2、办理上一道工序（设备支架检查及高压试验）交接手续，并形成工序交接记录。

2.3.4、参加作业人员要经本作业技术交底、并熟知厂家说明书及规程有关规定后方可上岗作业3、作业人员的资格和要求3.1、作业人员只有经过技术培训交底，熟知作业指导书及规程有关规定具备上岗资格。

3.2、为保证安装调整后的设备达到规定标准。

要求整个安装调整过程在施工负责人的组织下进行。

3.3、组织者应尽职尽责，在整个安装调整过程中，对参加人员进行合理分工，负有控制施工进度、安全及质量责任。

3.4、起重工应具有一定的理论知识，丰富的实际工作经验，具有领工的组织能力，考试合格持证上岗。

户外避雷器安装作业指导书.

8、户外避雷器安装1 适用范围1.1 电压等级35kV及以下配网工程。

1.2 电气类别配网工程中户外阀型避雷器和金属氧化物避雷器的安装。

2 编写依据表2 编写依据3作业流程图4 安全风险辨析与预控4.1户外避雷器安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2按《指南》中与户外避雷器安装作业相关联的《电网建设安全施工作业票》（编码：HWDQSB-04-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

表4.1作业任务安全基准风险指南5 作业准备5.1 作业前施工条件表5.1 作业前施工条件5.2 人员、主要工器具及仪器仪表配置表5.2 人员、主要工器具及仪器仪表配置6 作业方法表6 作业方法7质量控制措施及检验标准7.1质量控制措施7.1.1现场负责人应根据现场情况安排技术人员负责质量监控。

7.1.2作业人员必须熟悉工程作业流程和质量检验标准；技术岗位人员必须持有与作业相应、有效的上岗证。

7.1.3现场负责人在进行安全技术交底时必须详细介绍本作业质量控制要点、常见的质量通病及其防治措施。

7.1.4作业现场必须有经审核批准的设计图纸和施工方案，作业人员必须按图施工。

7.1.5施工质量检验一般按以下方式进行。

质量检验一般采用三级检验制，施工队（组）对所施工的分项工程应进行100%的质量自检；项目部对所负责施工的分部工程和单位工程组织质量检查，复检比例不宜低于50%；公司对单位工程组织检查，抽检比例不宜低于20%。

避雷针、避雷器安装施工作业指导书

避雷针､避雷器安装施工作业指导书主控项目1 设备运达现场应进行检查,其质量应符合下列规定:1.1 避雷针的规格､型号应符合设计规定 ,产品的节间连接方式应符合订货合同的规定要求,节间连接法兰盘或连接圆钢的规格符合设计或订货合同规定,法兰盘连接孔的直径和数量符合有关标准的规定｡1.2 避雷器的规格,型号应符合设计要求,瓷件外观检查应无裂纹及破损现象,瓷铁粘合牢固,法兰连接面与避雷器瓷件轴线垂直,每节避雷器的组装序列编号准确明显与产品说明书一致,避雷器的底座绝缘应良好,绝缘电阻应符合产品技术规定｡2 避雷器安装前,需经绝缘试验检测合格,且与出厂试验报告没有明显变化｡3 避雷针的安装应垂直牢固,倾斜度不大于3‰.4 独立避雷针的接地方式及接地电阻值应符合设计要求｡5 避雷针的接地引下线与接地网的连接应符合设计要求,且牢固可靠｡6 避雷器的安装应垂直､固定牢靠;均压环应水平,放电计数器应密封良好､动作可靠｡7 避雷针节与节之间的连接应牢固,当采用电焊连接时,焊缝不得有裂缝､气孔及假焊等缺陷,节间应附焊不少于两根加强钢筋,加强钢筋的直径不得小于下节避雷针主筋的直径;当采用螺栓连接时,紧固件应齐全 ,紧固应牢靠,节间应加焊接地跨接钢筋｡8 避雷器各单元节间接触紧密､密封､均压环,放电计数器安装位置符合规定;接地线连接可靠,防腐涂层完好｡9 磁吹阀式避雷器的防爆片及金属氧化物避雷器的安全装置应完整无损｡10 当避雷器带有隔离间隙电极时,隔离间隙应安装牢固,间隙的距离应符合产品或设计规定｡一般项目1 三相并列安装的避雷器,其中心线应位于同一垂直平面内;铭牌及放电计数器应位于便于观察的同一侧｡2 母线引下线与避雷器的连接牢固可靠,并不得使避雷器承受除母线重量以外的任何应力｡作业要点1 连接组装避雷针组装时,要将地面整理平整,使靠地一面平直铺放,再调直最上方的一根主筋｡工机具､材料准备:水平尺､直尺､3米钢卷尺､细棉纱线､450活动扳手､撬棍､吊线锤､薄铁片｡注意事项:连接时,连接螺栓统一向针尖方向穿越,要戴双帽防松｡根据具体情况,如果避雷针组装符合要求,可在组立前先焊接好接地加强钢筋｡2 组立用吊车钩住避雷针重心偏上的位置,起吊时使避雷针近似直立,否则要摘钩重挂｡落钩时,使避雷针脚的一螺栓孔首先对准预埋螺栓,其余两螺栓孔相继对准,同时吊车松钩并套进基础预埋螺栓｡工机具､材料准备:16吨吊车､撬棍､吊线锤､细棉纱线､450活动扳手｡注意事项:组立时,注意使避雷针脚的一方螺栓孔先对准预埋螺栓,同时也要注意其他方向的螺栓孔先后对准｡先对准预埋螺栓的脚不要急着戴螺帽,待三个脚孔都对准后再戴螺帽,避免先戴螺帽的预埋螺栓因受力过大而变形或扯发丝口｡避雷针与基础连接应采取双帽防松,紧固后应涂黄油防锈｡3 调整吊车钩住避雷针组立时,利用吊车进行调整｡要调直避雷针针尖在避雷针底座中央后(分两个面调直针尖与避雷针底座边中线成铅垂线),如不平在避雷针脚垫钢板,将钢板与预埋底板焊接后再与避雷针底座焊接｡避雷针安装应垂直,各节中轴线应在一条垂直线上,倾斜度不应大于3‰｡工机具､材料准备:16吨吊车､撬棍､吊线锤､细棉纱线､450活动扳手､垫板｡注意事项:要分两个垂直方向调整针尖与避雷针底座边中线成铅垂线｡4 焊接及接地在组立前先将预埋螺栓板与接地网用圆钢临时点焊｡避雷针调整好后,将预埋螺栓板与避雷针底座焊接,再将接地网与避雷针底座用-50×5扁钢焊接牢靠｡避雷针应平直,焊接应牢固,不应有裂缝､气孔及脱焊等缺陷｡节与节的连接:当采用焊接时,应附有规定截面的加强钢筋,焊接应饱满;当采用螺栓连接时,节间应加焊跨接圆钢,紧固件齐全｡避雷针的防腐层应完好｡避雷针､线的接地应遵守下列规定:4.1 独立避雷针及其接地装置与道路或建筑物出入口等的距离应大于3m;4.2 独立避雷针的接地装置与主接地网的地中距离不应小于3m;4.3 独立避雷针(线)应设置独立的集中接地装置;当有困难时,该接地装置与接地网连接,但避雷针与主接地网的地下连接点至35kV及以下设备与主接地网的地下连接点的距离,沿接地体的长度不得小于15m;4.4 架空避雷针的引下线宜在距地面0.5m处设置断接点｡避雷针及装有避雷针､线的构架上的照明灯电源线,必须采用直埋于地下的金属保护层的电缆或穿入金属管的导线,电缆的金属保护层或金属管必须接地,埋入地中长度应在10m以上｡不得在避雷针及构架上架设低压线或通讯线｡独立避雷针的照明灯电源线采用钢管保护,接地不能与主网连接｡(含电缆铠装接地)4.5 防水帽制作避雷针组装完毕,要打防水帽,用水泥砂浆将避雷针底座､预埋螺栓､接地线遮盖住,使底座中间高,四面成为45°的斜坡利于排水｡5 接地安装施工工艺5.1 设备接地:固定的设备及底座采用螺栓压扁钢接地,活动或需常检修的设备采用铜辫子接地,室内墙上设备采用圆钢加接线板接地｡如主变压器､电抗器的接地用-40×4扁钢,所用变､断路器底座､端子箱接地用-25×4扁钢,真空断路器､互感器､隔离开关用20mm2铜辫子接地｡5.2 墙上绝缘子､架构接地:采用圆钢加接线板接地｡5.3 电缆支架接地:用40×4扁钢作主线,电缆保护钢管用圆钢与主线焊接接地｡注意只能在高压侧与主接地网相连｡5.4 二次回路接地:采用2.5 mm2的黄绿相间多股铜绞线与最近地网相连｡5.5 避雷器接地:与架构接地分开,直接接入主地网｡5.6 电气装置的下列金属部分均应接地或接零:变压器､电机､电器､携带式及移动用电器具等的金属底座和外壳;电气设备的传动装置;室内､外配电装置的金属的钢筋混凝土构架;靠近带电部分的金属遮栏和金属门;配电､控制､保护用的屏(柜､箱)及操作台等到的金属框架和底座;交､直流电力电缆的接头盒､终端头的金属外壳和电缆的金属护层､可触及的电缆金属保护管和穿线的钢管､铠装控制电缆的外皮;电缆支架;互感器的二次绕组;装在配电线路杆上的电力设备;封闭母线的外壳及其他裸露的金属部分｡5.7 电气装置的下列部分可不接地或接零安装在配电屏､控制屏和配电装置上的电气测量仪表､继电器和其他低压电器的外壳,以及当绝缘损坏时在支持物上不会引起危险电压的绝缘的金属底座等;安装在已接地金属框架上的设备,应保证设备底座与金属框架接触良好;额定电压为220V及以下的蓄电池室内的金属支架;与已接地的机座之间有可靠电气接触的电动机和电器的外壳｡5.8 接地装置宜采用钢材,接地装置的导体截面不应小于表4-1所列规格,在腐蚀性较强的场所应根据腐蚀性质采取热镀锌､热镀锡等防腐措施或适当加大截面｡表4-1 钢接地体和接地线的最小规格5.9 低压电气设备地面上外露的铜､铝接地线的截面不应小于下表4-2所列数值｡不得采用裸铝导体作为地下接地或接地线;不得用蛇皮管或电缆金属护层作接地线｡表4-2低压电气设备地面上外露的铜､铝接地线的最小截面5.10 接地体顶面埋设深度不宜小于0.6米｡接地体引出线的垂直部分及焊接部位应作防腐处理｡5.11 垂直接地体的间距不宜小于其长度的两倍,水平接地体的间距不宜小于5m,接地体与建筑物的距离不宜小于是1.5m｡5.12 接地线应防止发生机械损伤和化学腐蚀｡接地线在穿越墙壁､楼板及公路等时,应设置钢管保护套｡5.13 接地干线至少应在不同的两点与接地网相连接;自然接地体至少应在不同的两点与接地干线或接地网相连接｡每个电气设备的工作接地和保护接地应单独安装接地线,与接地网或接地干线可靠连接,严禁将几个部件串连接地｡5.14 接地沟的回填土内不应夹有石块､建筑垃圾和带腐蚀性的物质｡5.15 明敷接地线的安装应符合下列要求:接地线应水平或垂直敷设,不应有高低起伏及弯曲,不应妨碍设备的拆卸与检修,并便于检查;支持件的间距:在水平直线部分宜为0.5~1.5m;垂直部分宜为1.5~3m;转弯部分宜为0.3~0.5m;接地线沿墙壁水平敷设时,离地面高度宜为250~300mm;明敷接地线表面应涂黑漆｡在接地线引向建筑物的入口处,应以黑色记号标出;在进行检修时需临时接地的位置,均应引入接地干线,并应设有连接临时接地线使用的接线板和螺栓,此处应刷白色漆后标以黑色标记｡5.16 接至电气设备上的接地线应用螺栓连接,其接触面应按母线施工规定作表面处理｡5.17 接地体(线)连接应采用搭接焊,并满足下列要求:搭接长度:扁钢为宽度的两倍(至少焊接三个棱边);圆钢为直径的六倍(且应为两侧施焊);扁钢与钢管及角钢连接时,除应在扁钢两侧焊接外,还应焊以由钢带弯成的弧形或直角形卡子,或直接由钢带本身弯成弧形或直角形与钢管或角钢焊接;焊接处必须牢固,不得有假焊｡5.18 电缆沟内的接地线应单独敷设,宜在高压侧与接地网相连,严禁将27.5kV电气设备的接地线接于电缆沟内的地线上｡5.19 接地装置的实测电阻值应符合设计规定,当不能满足时,应联系设计部门解决｡5.20 接地保护放电装置的放电间隙应按设计要求进行调整｡5.21 安装接地保护放电装置的托架应水平,套管底部距地面的高度不应小于2.5m所有连接的螺栓､垫圈应齐全､紧固｡5.22 接地保护放电装置应与N线连接牢固,装置的接地线应与变电所主接地网可靠连接,引线应短捷｡目录1 适用范围 (1)2 作业准备 (1)3 技术要求 (1)4 施工程序与工艺流程 (2)5 施工要求 (2)6. 劳动组织 (5)7 材料要求 (6)8 设备机具配置 (6)9 质量控制及检验 (8)10 安全及环保要求 (9)避雷针､避雷器安装施工作业指导书1 适用范围适用于武咸城际铁路牵引变电所,AT所､分区所的避雷针､避雷器安装施工｡2 作业准备2.1.1 作业指导书编制后,应在开工前组织技术人员认真学习实施性施工组织设计,阅读､审核施工图纸,澄清有关技术问题,熟悉规范和技术标准｡制定施工安全保证措施｡对施工人员进行技术交底,对参加施工人员进行上岗前技术培训｡2.1.2 施工人员必需具备的条件:参加施工人员都应受过三级安全教育,并通过安全规程考试作业人员必须经过施工前的安全教育和安全技术培训,身体状况良好;熟悉施工图纸及施工现场环境;对设备知识应相当了解,具有设备安装的施工经验;相应工种的施工人员必需持证上岗2.1.3 设备及材料准备:根据设计及施工图要求,结合现场实际情况及时准备好相关设备和材料｡2.1.4 设备运抵现场后,应认真做到下列检查:制造厂的技术文件应齐全,主要包括合格证或质保书､产品说明书;设备型号､规格应符合设计要求,且均应完好无损｡2.1.5 对环境的要求,设备基础已施工完毕并能达到设备安装要求;安装设备进场及安装条件｡2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集｡修建生活房层,配齐生活､办公设施,满足主要管理､技术人员进场生活､办公需要｡3 技术要求3.1 施工前按设计技术要求派施工经验丰富的技术人员进行首件示范,确定施工工艺能达到设计要求｡3.2 在大范围开展施工作业前,根据首件示范确定工艺参数,并报监理单位确认｡4 施工程序与工艺流程避雷针施工工序图:工序流程图图1避雷针安装工序流程图阀式避雷器施工工序图:工序流程图图1阀式避雷器安装工序流程图5 施工要求5.1 避雷针操作要领:5.1.1 准备工作5.1.1.1 核实避雷针高度及分段钢筋架之间的对应安装位置｡5.1.1.2 平整场地,把枕木均匀地摆到避雷针组装地点｡避雷针每段钢筋架下设两个支点,并大致找平｡5.1.3 核实预埋螺栓与避雷针底座螺孔尺寸,允许误差为±2mm｡检查预埋螺栓露出基础面高度是否符合规定｡5.1.2 避雷针组装5.1.2.1 把避雷针各段钢筋架顺序摆到枕木上,使三根主筋相互对准｡5.1.2.2 调整三根主筋使之分别在三条直线上｡此项工作要反复进行,直到调直为止｡5.1.2.3 在避雷针钢筋架每条主筋之间的连接处对称放置2根连接圆钢(加强筋),连接圆钢规格应与下段钢筋架主筋一致,具体选用见表4｡5.1.2.4 焊接避雷针钢筋架之间的连接圆钢｡除去焊渣,刷涂防锈漆和调和漆各两道｡连接圆钢选用表(基本风压40kg/m2)5.1.3 组立及调整5.1.3.1 在避雷针根部用铁线绑扎1—2根枕木,作为配重,以减小避雷针起吊时的倾斜度｡5.1.3.2 在避雷针绑扎吊绳的钢结构部位绑扎2~3根杉木杆｡5.1.3.3 在避雷针的适当位置栓绑吊绳和晃绳,尔后进行起吊､就位｡5.1.3.4 避雷针就位后应及时拧紧底座螺栓,然后摘掉吊钩,拆除吊绳､晃绳､杉木杆和枕木｡5.1.3.5 用线坠分别对避雷针三个棱边进行垂直度检查｡如不垂直可在避雷针底座与基础面之间加入垫铁进行调整｡5.1.3.6 紧固避雷针底座连接螺栓并施加防松措施｡5.1.4 基础抹帽5.1.4.1 检查接地线及投光灯电缆保护管是否按施工图要求敷设并焊接可靠｡5.1.4.2 清理避雷针基础面及底座上的杂物,并用水冲洗干净｡5.1.4.3 用150#混凝土抹帽,顶部呈球面状,球面最高点至基础面高度为200mm,以能覆盖基础螺栓为宜,并要求光滑､易散水｡5.1.4.4 覆盖草袋,浇水进行养护｡5.1.4.5 填写安装技术记录｡5.2 阀式避雷器操作要领:5.2.1 设备检查5.2.1.1 复核避雷器支柱电杆是否与地面垂直,杆顶铁配件是否安装正确,上平面是否水平｡5.2.1.2 将阀式避雷器外包装拆除,用棉纱擦拭干净,瓷件应无裂纹､破损｡瓷套与铁法兰间的粘合应牢固｡5.2.1.3 用2500V兆欧表测定避雷器的绝缘电阻,其所测的绝缘电阻不做具体规定,但测出的阻值结果应相近｡5.2.1.4 由试验人员对避雷器进行现场试验并确认合格,多节避雷器需经试验人员选配｡5.2.2 底座安装5.2.2.1 用平锉将避雷器底座上平面的氧化膜,油漆除去,并应使上平面平整､光滑｡5.2.2.2 将底座安装于避雷器支柱托架上,用水平尺检查其上平面是否水平,如不水平时,可在底座下加垫片进行调整｡在上平面连接处涂一层电力复合脂｡5.3 组装调整5.3.1 用平锉将避雷器各连接处的金属接触表面的污垢､毛刺等除去,接触面应平整并涂一层电力复合脂｡5.3.2 逐节将避雷器安装､找平｡如有倾斜,可在法兰间加紫铜皮校正,并保证其导电良好,其缝隙用油腻子抹平后涂以油漆｡5.4 附件安装5.4.1 将均压环与连接扁钢组装好,然后安装于避雷器顶盖上｡5.4.2 将试验合格的动作记录器按施工图安装在支柱的下托架上,放电记录器宜恢复至零位｡5.5 接地线制作,参见《电气化铁路牵引变电所工程实施工艺标准》(Q/TDJ1001-1999)的有关规定｡5.6 作业收尾5.6.1 缺漆的地方补漆,接地线刷防锈漆和黑漆｡5.6.2 填写安装技术记录,并在适当时机进行分项工程质量检验评定工作｡6. 劳动组织(以单组作业为例)6.1 避雷针安装组织人员:6.2 阀式避雷器安装组织人员:7 材料要求原材料应符合设计要求8 设备机具配置8.1.1 避雷针所需的工机具8.1.2 材料表38.2.1 阀式避雷器所需要的工机具:8.2.2 材料表39 质量控制及检验9.1 设备在装卸和运输前应调查道路,制订安全措施｡在装卸和运输过程中不应有严重冲击或振动;运输倾斜角不得大于15°｡在运输途中应有防雨措施｡9.2 设备在运输､保管期间应防止受潮､倾倒或遭受机械损伤,并应满足产品的技术要求｡9.3 设备检查时周围空气温度不宜低于 0℃,检查时,场地四周应清洁,并应有防尘措施;雨雪天或雾天,应在室内进行｡检查完后,必须清理,不得留有杂物｡9.4 设备到达现场应进行外观检查､器身检查及检测｡外观检查,所有附件应齐全,无锈蚀及机械损伤;连接螺栓应齐全,紧固良好无渗漏;瓷件应完好无损;固定牢固｡设备的规格､型号必须符合设计要求｡9.5 设备的安装位置､方向符合设计要求｡10 安全及环保要求10.1 安全要求10.1.1 施工区域应设警示标志,严禁非工作人员出入｡10.1.2 施工中应对机械设备进行定期检查､养护､维修｡10.1.3 为保证施工安全,现场应有专人统一指挥,并设一名专职安全员负责现场的安全工作,坚持班前进行安全教育制度｡10.1.4 施工中,制订合理的作业程序和机械车辆走行路线,现场设专人指挥､调度,并设立明显标志,防止相互干扰碰撞,机械作业要留有安全距离,确保协调､安全施工｡10.1.5 危险源清单10.2 环保要求:10.2.1 为保护自然环境,在施工中,应减少甚至避免扬尘,并加大环境保护方面的投入真正将各项环保措施落实到位｡10.2.2 生产中的废弃物及时处理,运到当地环保部门指定的地点弃置;按环保部门要求集中处理试验及生活中产生的污水及废水｡。

220kV-避雷器安装

220kV 避雷器安装作业指导书
施工准备
用线坠和水平尺观察支柱是否垂直，托架安装方向正确、水平，托架孔距与设备底座尺寸相符。

设备检查
开箱检查，核对避雷器铭牌、规格型号与设计相符。

检查瓷体无裂纹、破损。

用棉纱将设备擦拭干净。

吊装固定
用平锉将避雷器各连接处的金属接触表面的污垢、毛刺等除去，接触面应平整并涂一层电力复合脂；逐节将避雷器安装、找平。

用2根等长吊装绳挂在设备底座吊装挂钩上，在设备中部栓好固定绳，在瓷裙与吊装绳间加软衬垫物。

吊起设备离开地面100mm时检查吊绳牢靠性。

确认安全后吊起设备至设备支柱上，用螺栓固定。

安装调整
用线坠检查设备垂直度，可在底座与托架之间加垫片调整，使设备垂直，用扳手紧固连接螺栓。

附件安装
将均压环与连接扁钢组装好，然后安装于避雷器顶盖上；将试验合格的动作记录器接施工图安装在支柱的下托架上。

放电记数器宜恢复至零位。

填写安装技术记录。

工艺标准：避雷器外部应完整无缺损，封口处密封良好，安装应
牢固，其垂直度应符合厂家的要求；并列安装的避雷器应在同一轴线上，铭牌应位于易于观察的同一侧。

放电记数器应密封良好，动作可靠，并应按产品的技术规定连接；安装位置应一致，且便于观察；接地应可靠。

均压环应安装水平，不得歪斜。

工艺标准：避雷器外部应完整无缺损，封口处密封良好，安装应牢固，其垂直度应符合厂家的要求；并列安装的避雷器应在同一轴线上，铭牌应位于易于观察的同一侧。

放电记数器应密封良好，动作可靠，并应按产品的技术规定连接；安装位置应一致，且便于观察；接地应可靠。

均压环应安装水平，不得歪斜。

户外避雷器安装作业指导书

户外避雷器安装作业指导书一、前言户外避雷器是用来防止闪电击中建筑物或者设备的安全装置。

在安装前需要做好规划和准备工作，确保安装过程中的安全。

二、安装前准备1.确认安装位置：安装位置需要在建筑物或设备的高处，同时需要保证周围没有其他高于其的物体，以免闪电击中其他物体。

2.准备所需材料：避雷器、铅丝、紧固件等。

3.准备所需工具：梯子、电钻、螺丝刀、扳手等。

三、安装步骤1.安装支架：在安装位置上安装支架，支架要坚固牢固，确保能够承受避雷器的重量。

2.安装避雷器：将避雷器通过紧固件固定在支架上，避雷器的接线要按照规定的接线方式进行。

3.铅丝连接：将铅丝连接避雷器的引出端和支架上的接地装置。

铅丝要足够长，确保可以有效地将闪电引入接地装置。

4.测试：在安装完成后，需要进行避雷器的性能测试，确保其能够有效地防止闪电的击中。

四、注意事项1.在安装前需要仔细阅读安装说明书，了解避雷器的性能和使用说明。

2.在安装过程中需要严格按照规定的接线方式接线，以免出现接错或严重接触不良现象。

3.在安装过程中要保证安装位置的平衡稳定，确保不会因为装置松动而影响避雷器的使用效果。

4.在安装过程中需要注意自身安全，确保梯子和支架的牢固性，以免发生意外事故。

5.在安装完成后需要进行避雷器的性能测试，如果测试结果不合格，需要进行重新安装或更换避雷器。

五、结论户外避雷器的安装是一个比较重要的工作，需要在安装前做好规划和准备工作，以免影响避雷器的使用效果。

同时，在安装过程中需要严格按照规定进行，确保安全。

安装完成后需要进行避雷器的性能测试，确保其能够有效地防止闪电击中建筑物或设备。

避雷器安装作业指导书

避雷器安装作业指导书1.目的保证杆上避雷器安装符合规程要求。

2.适用范围适用于10kV线路杆上避雷器的安装。

3.引用标准《电业安全工作规程》（电力线路部分）DL409-91《架空配电线路设计技术规程条文说明》SDJ206－87《电力建设安全工作规程》DL5009*2-94《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-924.作业工具Φ12白棕绳20m ；卷尺一把；凡士林；钢丝刷；断线钳等工具。

5.作业过程及要求5.1质量安全要求5.1.1不发生人员受伤事件。

5.1.2避雷器安装应排列整齐，高低一致，相间距离不小于350mm，螺栓紧固并均有垫片。

5.1.3上下引线应直、挺、无缠绕，中间不得缠绑对接，连接应可靠并在电杆上等距固定。

5.1.4避雷器应无破损、污物。

5.1.5联络开关（常开）应安装2组避雷器。

5.2作业流程：避雷器安装作业流程图JJJJJW：危险点J：检查点Q：确认点5.3准备作业5.3.1接受工作任务及准备工作：5.3.2检查材料：避雷器一般与开关、电缆、变压器同时领料安装。

查收合格证、试验资料、螺栓、扁铁无缺件、完好，裙边无破损。

检查安装图纸、杆塔明细表、材料规格是否完备无误。

准备和检查施工工器具是否完备合格，并填写“进货检验”报告。

5.3.3工作负责人召集全体人员进行“二交一查”a宣读工作票和作业票，交待工作任务、工作地段、停电地段、带电部分、危险点及预防措施和人员分工等。

b检查全体作业人员是否戴好安全帽，人员应规范着装（穿长袖棉质衣服、穿软底绝缘鞋、戴手套）。

c检查登高工器具和个人工器具。

d民工应进行安全教育，签订《地面作业临时民工安全教育协议书》、《嘉兴电力局民工现场安全教育卡（线路）》。

e施工人员分别在施工作业票上签字。

5.4作业过程5.4.1安装避雷器：a地面人员组装好避雷器扁铁，装上铜铝接线夹，剪好避雷器引线。

b上杆吊上避雷器，安装于合理的位置，一般为三角形或水平排列。

避雷器安装作业指导书

专业的论文在线写作平台
避雷器安装作业指导书
1、充装安全
为保证气瓶在充装过程和使用过程中不因环境温度升高而处于超压状态，必须对气瓶的充装量严格控制。

确定压缩气体及高压液化气体气瓶的充装量时，要求瓶内气体在最高使用温度下的压力，不超过气瓶的最高许用压力。

对低压液化气瓶，则要求瓶内液体在最高使用温度下，不会膨胀至瓶内满液，在瓶内始终保留有一定气相空间。

（1）气瓶充装过量
气瓶充装过量，是气瓶破裂爆炸的常见原因之一。

因此必须加强管理，严格执行《气瓶安全监察规程》的安全要求，防止充装过量。

充装永久气体的气瓶，要按不同温度下的最高允许充装压力进行充装，防止气瓶在最高使用温度下的压力超过气瓶的最高许用压力。

充装液化气体的气瓶，必须严格按规定的充装系数充装，不得超量，如发现超装时，应设法将超装量卸出。

（2）防止不同性质气体混装
气体混装是指在同一气瓶内灌装两种气体(或液体)。

如果这两种介质在瓶内发生化学反应，将会造成气瓶爆炸事故。

如原来装过可燃气体(如氢气等)的气瓶，未经置换、清洗等处理，甚至瓶内还有一定量余气，又灌装氧气，结果瓶内氢气与氧气发生化学反应，产生大量反应热，瓶内压力急剧升高，气瓶爆炸，酿成严重事故。

属下列情况之一的，应先进行处理，否则严禁充装：
①钢印标记、颜色标记不符规定及无法判定瓶内气体的；
②改装不符合规定或用户自行改装的；。

PT避雷器安装作业指导书

目录一、编制依据 (1)二、工程概况、施工范围及工程量 (1)三、施工准备和施工条件 (1)四、综合进度和配合要求...................................... 错误!未定义书签。

五、施工主要机具及材料...................................... 错误!未定义书签。

六、主要施工方法和步骤 (2)七、施工质量标准和工艺要求.............................. 错误!未定义书签。

八、应注意的质量问题.......................................... 错误!未定义书签。

九、成品保护要求.................................................. 错误!未定义书签。

十、安全、环保及文明施工措施和要求 (4)十一、其它需说明问题及附录、附加的各种相关必备内容 . 错误!未定义书签。

一、编制依据1.《电气装置安装工程高压电器施工及验收规范》（GB50147—2010）。

2.电气装置安装工程质量检验及评定规程（DL/T5161.1~5161.17—2002）。

3.《电力建设安全健康与环境管理工作规程》。

（2006年版）4.《电力建设安全工作规程》变电部分。

（2002年版）5.辽宁新创达电力设计研究有限公司设计的图纸二、工程概况、施工范围及工程量1. 本工程为220KV阿金变电站新建工程， 220千伏阿金变电站工程本期装设180MVA 主变1台， 220千伏出线2回、7个间隔，66千伏本期出线11回、17个间隔，本期装设1组66千伏28Mvar电力电容器。

2. 干式空心串联电抗器（CKK-166.8/66-5） 3台，高压并联电容器（BAM10.5-417-1W）24台。

三、施工准备和施工条件1．所有施工人员应经过施工培训，认真学习安全规程，并经过三级安全教育，考试合格。

户外避雷器安装作业指导书

户外避雷器安装作业指导书一、引言户外避雷器是一种用于保护建筑物和设备免受雷击损害的重要设备。

正确的户外避雷器安装能够确保电器设备的稳定运行，保护人身安全，防止财产损失。

本指导书旨在为户外避雷器的安装提供一个简要、清晰的指南。

二、安装前的准备工作1. 安装位置的选择在选择安装位置时，需要考虑以下因素：- 建筑物的高度和形状- 周围环境的雷击频率和强度- 建筑物的用途和电气设备类型2. 安装材料和工具在进行户外避雷器安装之前，需要准备以下材料和工具：- 避雷器设备（根据实际需求选择）- 铁塔或建筑物表面的支架- 绝缘材料（如橡胶垫片、绝缘胶带等）- 螺栓、螺丝和螺母- 扳手、钳子、扎线钳等基本工具三、安装步骤1. 安装支架或固定装置根据安装需要，选择合适的支架或固定装置，并按照厂家提供的安装说明进行操作。

确保支架或固定装置的稳固性和牢固性，以便于后续的避雷器安装。

2. 安装避雷器设备将选定的户外避雷器设备安装在支架或固定装置上，并通过螺栓、螺丝和螺母紧固。

确保避雷器设备与支架或固定装置之间的接触紧密，防止装置松动或受损。

3. 绝缘处理使用绝缘材料（如橡胶垫片、绝缘胶带等）对避雷器设备和支撑结构进行绝缘处理。

这样可以防止电流跑偏和避免因金属接触引起的损害。

确保绝缘材料的质量和性能符合相关标准。

4. 接地安装将避雷器设备接地连接到建筑物的接地系统，确保良好的接地效果。

接地连接部分应采用导电性能良好的材料，并保证接地电阻符合规定要求。

接地系统的设计和安装应符合国家标准和相关规定。

5. 安装完毕检查在安装完户外避雷器后，仔细检查各部件是否安装稳固、绝缘处理是否到位、接地是否良好。

必要时，可使用测试仪器进行检测，确保避雷器设备安装正确，并能正常工作。

四、安全注意事项1. 在安装避雷器设备时，务必切断电源，避免发生触电事故。

2. 在进行高空安装时，必须正确佩戴安全带，并遵循相关的操作规程。

3. 在操作过程中，应注意避免与避雷器设备产生冲突，防止误碰或损坏。
