氧化锌避雷器安装作业指导书样本
氧化锌避雷器安装作业指导书
氧化锌避雷器安装作业指导书目录1.工程概况2.施工前应具备的必要条件3.施工机械及工器具配置4.劳动力配置5.质量目标6.施工工序及施工方法7.工序质量及工艺标准8.职业健康安全目标9.作业危险点分析及控制措施10.安全文明施工及环境保护目标11.环境因素分析及控制措施12.成品保护措施13.施工完成后应交付的资料1．工程概况1.1施工地点及名称、范围本施工方案适用于大唐柴窝堡风电场一期49.5MW工程110kV升压站中的氧化锌避雷器安装。
主要施工地点在大唐柴窝堡风电场110kV升压站内110kV区以及主变110kV中性点。
1.2工程特点本工程中110kV区避雷器采用Y10W-102/266W，主变区避雷器采用HY1.5W5-72/186W 型，避雷器针对不同的使用位置，避雷器设计选用的形式亦不同。
1.3编制依据1.3.1《大唐柴窝堡风电场一期49.5MW工程110kV升压站施工组织设计》1.3.2施工图《110kV屋外配电装置》1.3.3施工图《主变压器及其各侧引线安装》1.3.4《电气装置安装工程避雷器安装及验收规范》(GBJ 147)1.3.5 《电力建设安全管理规定》2005年版1.3.6 《新疆电力建设公司质量体系文件》（Q/XDJ—1－GCB－ZLCX-2003）1.3.7《输变电工程达标投产考核标准》 (2005年版)1.4主要工作量安装区域规格型号安装数量主变110kV侧中性点Y1.5W-72/186 1台110kV屋外配电装置Y10W-102/266W 9台2．施工前应具备的必要条件将已编制好的施工方案进行交底，组织人力，准备好施工用工器具；注重与土建专业的密切配合，了解和掌握建筑安装工作的进展情况，及时开展避雷器安装的施工工作。
2.1施工图及技术资料文件齐全。
2.2作业指导书及相关技术、安全措施准备完毕并批准使用。
2.3施工用电满足施工要求。
2.4工器具准备齐全，满足施工要求。
避雷器安装作业指导书
避雷器安装作业指导书一、任务概述本作业是指导安装人员正确高效地进行避雷器的安装工作。
避雷器是一种用于保护建筑物及其设备免受雷电侵害的重要设备，正确安装避雷器是保障建筑物和人员安全的关键环节。
二、任务要求1. 确定避雷器安装位置：根据建筑实际情况以及设计要求，确定避雷器的安装位置。
通常情况下，避雷器应位于建筑物屋顶，且距离屋顶边缘和附近高物体不小于1米。
2. 安装避雷器导线：根据设计要求和现场条件，选择合适的材料和规格的导线，并将其安装在避雷器的顶部。
3. 安装避雷接地线：通过选择合适的接地点，安装避雷接地线，并确保其与避雷器导线连接稳固可靠。
4. 检查避雷器安装：在完成避雷器安装后，对其进行检查，确保安装的稳固可靠，导线和接地线没有断裂或破损。
5. 清理现场：在完成避雷器安装后，清理现场，并确保安装过程中产生的垃圾和废料妥善处理。
三、安装步骤及要点1. 准备工作1.1. 确定安装位置：根据建筑物的设计图纸以及实际情况，确定避雷器的安装位置。
一般情况下，避雷器应位于建筑物屋顶，并要离边缘和附近高物体一定距离。
1.2. 确定导线和接地线材料：根据设计要求和施工条件，选择合适的导线和接地线材料。
2. 安装避雷器导线2.1. 安装导线卡夹：根据导线材料的规格，选择合适的导线卡夹，并将其安装在避雷器的顶部。
2.2. 安装导线：将导线端部插入导线卡夹中，并确保插入牢固。
然后将导线从避雷器顶部垂直向下拉直，并确保没有明显的弯曲或扭转。
2.3. 固定导线：使用合适的固定夹将导线固定在建筑物结构上，确保导线的拉力适中。
3. 安装避雷接地线3.1. 确定接地点：根据设计要求，选择合适的接地点，一般情况下，接地点应位于建筑物的基础深处，并与避雷器导线相连接。
3.2. 安装接地线：根据接地点的位置和现场条件，确定接地线的长度，并将接地线连接到接地点。
确保接地线与接地点之间的连接牢固可靠。
3.3. 固定接地线：使用合适的固定夹将接地线固定在建筑物结构上，并确保其始终保持直立状态。
避雷器安装作业指导书
避雷器安装作业指导书1. 引言1.1 背景和目的本指导书的目的是提供一个详细的步骤来安装避雷器。
避雷器是一种用于保护建筑物和设备免受雷击的装置。
它能够引导雷电将其能量释放到地中，从而保护建筑物和设备的不受损坏。
1.2 定义- 避雷器：一种装置，用于保护建筑物和设备免受雷击。
- 避雷器杆：安装避雷器的金属杆。
- 避雷器导线：将避雷器与地下的接地系统连接起来的导线。
- 接地系统：一系列的地下金属杆和导线，用于将雷电引导到地中。
2. 安装要求2.1 工具和材料在安装避雷器之前，需要准备以下工具和材料：- 避雷器- 避雷器杆- 避雷器导线- 接地系统材料（金属杆和导线）- 钳子和螺丝刀- 手套和安全帽- 测量工具（如尺子和电表）- 梯子2.2 安全注意事项安装避雷器可能涉及到高处作业和电气安全。
在进行安装之前，请确保遵守以下安全注意事项：- 使用适当的个人防护装备，如手套和安全帽。
- 在进行高处作业时，确保梯子稳固并且有人帮助。
- 在处理电气设备时，务必断电并使用绝缘工具。
3. 安装步骤3.1 确定避雷器安装位置首先，需要确定避雷器的安装位置。
避雷器通常应安装在建筑物最高点，如屋顶或烟囱附近。
确保安装位置离电源线和其他电设备足够远，以防雷击引起火灾或电气故障。
3.2 安装避雷器杆将避雷器杆固定在建筑物上。
使用钳子和螺丝刀来固定避雷器杆，确保其稳固可靠。
在安装过程中，确保避雷器杆垂直于地面，并且没有倾斜或松动。
3.3 连接避雷器导线将避雷器导线连接到避雷器和接地系统之间。
确保导线与避雷器和接地杆之间连接牢固，以确保良好的电气接触。
3.4 安装接地系统安装接地系统是保证避雷器正常工作的关键。
接地系统应该由一系列连接的金属杆和导线组成。
将金属杆固定在地面上，然后通过导线连接起来。
确保金属杆和导线与地面有良好的接触，并且没有松动或腐蚀的现象。
3.5 测试和维护安装完成后，使用电表测试避雷器的导通性能。
确保避雷器导线和接地系统导线连接稳固，并且导通性良好。
避雷器作业指导书
避雷器作业指导书【作业指导书】避雷器作业指导书一、任务背景避雷器是一种用于保护电力系统设备免受雷电冲击的重要装置。
为了确保避雷器的正常运行和维护，制定本作业指导书，以指导避雷器的安装、检修和维护工作。
二、任务目的1. 确保避雷器的安装符合规范要求，减少雷电冲击对设备的损害；2. 提供避雷器的检修和维护方法，延长避雷器的使用寿命；3. 加强对避雷器作业的安全管理，减少作业人员的伤害风险。
三、作业内容1. 避雷器安装a. 根据设备的特点和环境条件，选择合适的避雷器型号；b. 安装避雷器前，确保设备处于停电状态，并进行安全措施的确认；c. 按照制造商提供的安装说明，正确安装避雷器，并确保连接牢固可靠；d. 安装完成后，进行必要的测试和验收工作。
2. 避雷器检修a. 定期检查避雷器的外观，确认是否存在损坏、腐蚀等情况；b. 使用合适的工具，检查避雷器的接地线是否正常连接；c. 检查避雷器的绝缘状况，确认是否存在漏电现象；d. 检查避雷器的放电计数器，记录放电次数，判断是否需要更换。
3. 避雷器维护a. 定期清洁避雷器表面，去除积尘和污垢，保持良好的绝缘性能；b. 检查避雷器的连接螺栓和接地线的紧固情况，确保牢固可靠；c. 检查避雷器的密封性能，防止潮湿和灰尘进入影响正常运行；d. 根据避雷器的使用情况，制定合理的维护计划，并及时修复故障。
四、作业安全要求1. 作业人员必须具备相关的电力设备作业经验和安全知识，严格遵守操作规程；2. 在进行避雷器安装和检修作业前，必须确认设备已停电，并采取相应的安全措施；3. 使用绝缘手套、绝缘靴等个人防护装备，确保作业人员的安全；4. 严禁在恶劣天气条件下进行避雷器作业，如雷雨天气；5. 作业现场必须清洁整齐，杂物必须清除，以防发生意外事故。
五、作业记录与报告1. 每次避雷器作业完成后，应制作详细的作业记录，包括作业日期、作业人员、作业内容等；2. 针对避雷器的检修和维护工作，应编制相应的检修报告，记录避雷器的状况和处理情况；3. 作业记录和检修报告应保存至少三年，以备后续查阅和参考。

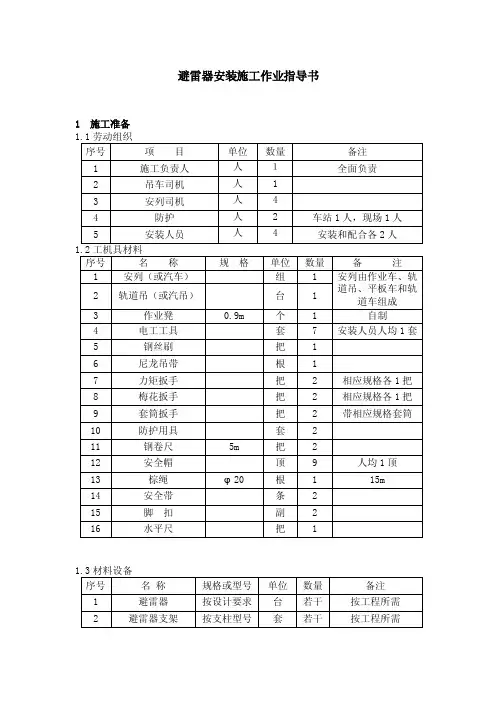

避雷器安装施工作业指导书
避雷器安装施工作业指导书1 施工准备1.1劳动组织序号项目单位数量备注1 施工负责人人１全面负责2 吊车司机人 13 安列司机人 44 防护人 2 车站1人，现场1人5 安装人员人 4 安装和配合各2人1.2工机具材料序号名称规格单位数量备注1 安列（或汽车）组 1 安列由作业车、轨道吊、平板车和轨2 轨道吊（或汽吊）台 1道车组成3 作业凳0.9m 个 1 自制4 电工工具套7 安装人员人均1套5 钢丝刷把 16 尼龙吊带根 17 力矩扳手把 2 相应规格各1把8 梅花扳手把 2 相应规格各1把9 套筒扳手把 2 带相应规格套筒10 防护用具套 211 钢卷尺5m 把 212 安全帽顶9 人均1顶13 棕绳φ20 根 1 15m14 安全带条 215 脚扣副 216 水平尺把 11.3材料设备序号名称规格或型号单位数量备注1 避雷器按设计要求台若干按工程所需2 避雷器支架按支柱型号套若干按工程所需3 计数器按设计要求套若干按工程所需4 计数器引线铜缆套若干按工程所需5 计数器支架按支柱型号套若干按工程所需2 操作程序2.1 工艺流程图施工准备支架底座安装避雷器装置就位安装结束2.2操作方法2.2.1施工准备（1）应事先对避雷器外观检查合格后方可安装。
（2）根据安装计划，提前将避雷器及安装工具、安装支架、计数器、引线等一起装在安列平板车上（有条件用汽车吊安装的地方也可装在汽车上，用汽车运达安装支柱处，用汽车吊安装），并采取防止掉漆及机械损坏措施，检查核对铭牌和订购单上的详细内容是否与现场所需一致、外观及配件是否完整。
（3）提前向线路临管单位运输部门提报封闭要点施工计划。
施工前应将作业车停放在需作业区间的邻近车站。
（4）对安装作业人员进行技术交底和安装培训，使其清楚安装技术标准和安全注意事项。
作业人员应经考核，合格后方可上岗作业。
（5）清刷避雷器有电路通道连接表面，直到露出金属光泽；用干净的布擦掉覆盖的污物和金属屑；将无酸凡士林或润滑油涂在接触表面。
变电站氧化锌避雷器试验作业指导书
变电站氧化锌避雷器试验作业指导书随着现代化电气设备的发展，电力系统不断升级、补充新设备，这些新设备必须大量使用高科技材料和质量极高的电器元器件来保障其运行可靠性。
其中，氧化锌避雷器被广泛应用于中高压抗雷击保护系统里面，以其优良的电气性能和人性化设计受到越来越多电力行业的关注。
不仅如此，氧化锌避雷器试验作业也相对重要，因此电力工作者需要了解详细试验作业指导书。
氧化锌避雷器试验作业之前要注意的事项1.应提前完成试验前的准备工作。
检查所有试验装置，计算所有试验数据，并准备好一定量的工具和材料。
2.在试验开始前，应确保变电站的运行工作已经停止，确保安全，避免任何可能产生人身伤害。
3.通常情况下，随压器和避雷器的安装位置是相同的，因此应确保避雷器与随压器相同的设置在试验中使用。
氧化锌避雷器试验作业的流程1.制定试验方案根据电网的综合管制规定和标准，设计合适的试验方案，包括试验步骤、设备标准以及测试脉冲等相关信息。
2.检查试验高压开关和避雷器在试验开始前，对高压开关和避雷器进行全面的检查，确保它们没有任何问题。
检查包括避雷器内生氧、压缩空气、连接管、中间组件和线夹等。
3.组装高压测试装置在进行氧化锌避雷器试验作业前，应组装合适的高压测试装置。
装置应遵循相应的安装程序。
在使用测试装置时，应确保所有的安全规定被遵守，如应用安全手套和头盔等。
4.进行电气测试试验人员需要对避雷器的电气性能进行测试。
除了测量器电感和电容，还需要使用避雷器容量试验仪来测量电容和损耗电流参数。
这些测试数据将被写入测试日志中。
5.高压变换测试在进行高压变换测试之前，整个电路需要接地以确保操作安全性。
测试时，电流将在一定时间内施加到避雷器上。
使用避雷器保护电缆让电流通过地线来运行。
6.分析试验数据在完成氧化锌避雷器试验作业后，需要对各项实验数据进行详细的分析。
数据分析中需要比较实际测试数据、规定数值以及先前的测试数据。
这样才能检查整个避雷器系统的健壮性和可行性。
氧化锌避雷器安装作业指导书
1
有关土建工程和设备安装工程验收检查
1.检查避雷器支架的标高是否符合设计要求。
2.检查避雷器支架的垂直度.
3.检查避雷器支架顶面杆帽的平整度.
4.检查设备支柱的防腐层应完好.
2
设备开箱检查、设备存放
1.打开包装箱,对照装箱清单,清点附件数量、规格应该与设计相符，随机文件、试验报告齐全。
2.检查设备型号规格符合设计要求。
6．使用钻床时严禁戴手套，工件应固定牢靠，防止飞脱伤人。
7．使用切割机时，严禁操作人员站在锯片的切线方向，锯片与托架的间隙应在3mm以上。严禁在锯片松动、偏心和破损情况下使用。
8．电源开关保护罩应齐全，严禁一个开关多路接线，电源线绝缘应良好，禁止将电源线帮扎在金属物上。
9．露天安置的电动机具及开关应有防雨措施。
3.检查设备瓷件外观应该清洁无裂纹、损伤，瓷套与铁法兰间的粘合应牢固，法兰泄水孔应通畅。
4.检查每一只避雷器的每一部分应该齐全，不得随意替代。
5.每个避雷器单元不得任意拆开，破坏密封和损坏元件。
6.安装前，应置于干燥环境中，且应分置，不得放倒。
3
高压试验
1.用2500V的摇表测试瓷绝缘强度和底座的绝缘强度应该符合产品技术要求，测量前应将瓷套表面擦干净。
4．使用电动工器具时电源线私拉乱扯、没有专业人员操作。
5．电源箱内的开关超负荷，一个刀闸上挂有多个负载，发热将刀闸烧坏，引发火灾。
6．设备开箱板四处堆放，朝天钉扎脚。
二、安全措施
1．进入施工现场人员必须带安全帽，高空作业必须扎安全带。
2．氧、乙炔气瓶必须有防震橡皮圈，严禁氧、乙炔气瓶混放和在烈日下爆晒，搬运时，应轻抬轻放，严禁抛掷、碰撞。
作业资源
220KV氧化锌避雷器作业指导书
大唐XX 发电有限责任公司企业标准Q/×× ××× ××××—××××检修作业指导书作业项目：220KV 氧化锌避雷器 作业日期： 批 准： 审 核 编 制：谢2009-12-31修订 2010-01-01实施大唐XX 发电有限责任公司发布Q/DTSM ××220KV氧化锌避雷器检修作业指导书1 目的1.1规范检修行为，确保氧化锌避雷器修后达到原设计要求。
1.2本作业指导书为所有参加本项目的工作人员所共同遵循的质量保证程序。
2 范围适用于西安高压电瓷厂生产的Y10W5—200/520型氧化锌避雷器标准检修。
3 职责3.1工作负责人职责：组织得当、分工明确，对安全和质量负责，指定专人做好记录，确保记录真实、准确。
3.2 监护人职责：按安规要求对检修工的安全进行监护。
3.3 其他工作人员职责：按安规要求和作业指导书的要求认真完成工作负责人布置的任务。
3.4 质检员职责：负责项目质量验收、签证。
4 人员资质及配备4.1 专责检修工1名：具有从事电气一次专业五年以上工作经验，通过厂部组织的安规考试及拥有检修上岗资格证（集团公司技能鉴定本专业高级工及以上），熟悉设备结构与工作原理，具备较高的220KV氧化锌避雷器检修技能的资质或条件。
4.2 检修工3名：具有从事电气一次专业三年以上工作经验，通过厂部组织的安规考试及拥有检修上岗资格证，了解设备结构与工作原理，具备基本的220KV氧化锌避雷器检修技能的资质或条件。
4.3 其他：吊车司机和起重工各1名（视检修性质及必要性可进行人员增减），具有通过厂部组织的安规考试及拥有特种检修上岗资格证的资质或条件。
架子工若干名，具有通过厂部组织的安规考试资格和劳动部门颁发的该行业上岗资格证5 检修内容(或流程)5.1 220KV氧化锌避雷器检修前的准备工作。
氧化锌避雷器试验指导书
11.目的：为了保证氧化锌避雷器设备安装的施工质量，检验氧化锌避雷器设备质量和安装质量符合有关规程规定，保证氧化锌避雷器设备安全运行。
2.适用范围：适用于氧化锌避雷器交接试验。
3.编制依据：3.1.施工图纸及安装手册3.2.《电力建设安全工作规程》3.3.《电气装置安装工程电气设备交接试验标准》（GB50150—2006）4.试验项目：4.1.测量绝缘电阻4.2.测量直流参考电压4.3.测量75%直流参考电压下电导电流5.试验人员：5.1.试验负责人1名5.2.试验人员3名6.试验条件：6.1.设备安装工作结束。
6.2.现场已清理干净，有可靠的施工电源。
7.试验方案：见附图一。
8.试验方法：8.1.测量绝缘电阻8.1.1.试验仪器：2500V兆欧表。
8.1.2.试验步骤：a.将避雷器接到兆欧表。
b.测量绝缘电阻值。
c.将避雷器放电。
8.1.3.数据分析：与出厂值相比应无明显差别。
8.1.4.安全注意事项：用兆欧表测定绝缘电阻时，被试物要确实与电源断开，试验中要防止与人体接触，试验后被试物必须放电。
2四川通源电力科技有限公司试验作业指导书8.2.测量直流参考电压和75%直流参考电压下电导电流8.2.1.试验接线：按试验仪器的要求接线。
8.2.2.试验仪器：直流高压发生器。
8.2.3.试验步骤：a.按要求接线并检查接线正确无误。
b.将电流升到1mA，记录当时的电压值。
c.再将电压降到75%的参考电压，记录当时的电流值。
d.降下电压，断开电源，对试品充分放电。
8.2.4.数据分析：测试值应符合产品的技术条件。
8.2.5.记录表格：8.2.6.安全注意事项：a.现场高压试验区域及被试系统的各部位及端头，应设安全绳，并悬挂“止步、高压危险”标志牌和设专人警戒，严防外人误入试验区域，接触高压。
b.使用高压试验设备时，外壳必须接地，接地线必须是截面不小于4平方毫米的多股软铜线。
接地体必须良好可靠。
高压引线应牢固并尽量短。
220kV氧化锌避雷器试验作业指导书
220kV氧化锌避雷器试验作业指导书
目次
前言 (II)
1 范围 (1)
2 规范性引用文件 (1)
3 标题 (1)
I
前言
为了进一步搞好分公司生产、经营工作，提高技术管理和现场操作水平，促进分公司三个文明建设健康协调发展，根据中国集团公司标准化管理相关规定和公司标准化工作的需要，结合分公司实际，按照GB/T 15497-2003《企业标准体系技术标准体系》、DL/T 800—2001《电力企业标准编写规则》，制定本标准。
本标准由分公司标准化委员会提出并归口。
本标准起草单位：试验金工部。
II
220kV氧化锌避雷器试验
1 范围
本标准规定了220kV氧化锌避雷器的试验方法。
本标准适用于额定电压为220kV及以下。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 596-1996 《电力设备预防性试验规程》
《龚（铜）站绝缘监督规程》
3 发电机定子交流耐压
1
2
3
4
附录J
220kV氧化锌避雷器试验试验
5
6
7
8。
中压系统(6KV、10KV、20KV)氧化锌避雷器试验作业指导书
Q/HED—2014中压系统氧化锌避雷器试验作业指导书1范围本作业指导书适用于我厂中压系统避雷器（包括#1、#2发电及出口避雷器，大力湾隔离变01P1避雷器，大力湾泵房变压器高压侧避雷器，临河集隔离变01G1、01H1避雷器，宁四铁路二电厂线路避雷器等）试验作业，包括验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。
该试验的目的是判定氧化锌避雷器的状况，能否投入使用或继续使用。
制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2规范性引用文件电业安全工作规程DL/T596-1996《电力设备预防性试验规程》Q/CDT107 001 2005《电力设备交接和预防性试验规程》高压电器设备试验方法中国电力出版社3安全措施3.1严格执行《电业安全工作规程》3.2工作负责人必须会同运行人员到现场认真执行安全措施。
3.3试验现场应装设围栏及警示带对外悬挂“止步，高压危险”并派人看护。
3.4为保证人身和设备安全，在进行绝缘电阻测量和直流泄露试验后应对试品充分放电。
3.5所带的常用工具、量具应认真清点，严禁遗留在设备内。
3.6进行直流泄露电流等高压试验时，要求必须在试验设备周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。
3.7参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。
4设备信息5现场准备及工具仪器准备15.2工作准备□工器具已准备完毕，材料、试验仪器已落实。
□作业文件已组织学习，工作组成员熟悉本作业指导书内容。
W15.3办理相关工作票□检查验证工作票。
W26试验项目中压系统避雷器试验包括以下试验项目：a)绝缘电阻试验。
b)直流１ｍＡ电压（Ｕ１ｍＡ）及０．７５Ｕ１ｍＡ下的泄漏电流测量。
7试验工序及质量标准7.1中压系统避雷器绝缘电阻7.1.1试验目的□测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。
10KV氧化锌避雷器作业指导书
10KV金属氧化物避雷器高压试验作业指导书汕尾市汇能电力有限公司前言交接试验是检验制造单位生产的电气设备质量是否合格、电气设备在安装施工过程中是否受到损坏，安装质量是否符合规程标准、新安装的电气设备是否满足投入电力系统运行的技术条件，保证电力系统安全运行的有效手段，是电力设备运行和维护工作中必不可少的一个重要环节。
为了强化一次设备交接验收的工作，规范交接试验现场作业，汕尾市汇能电力有限公司编制交接试验准化作业指导书，指导基层班组开展交接试验工作。
作业指导书的编写在参照国家标准、行业标准、南方电网标准及相关的技术规范、规定的基础上，充分考虑了电力系统运行的实际情况。
作业指导书涵盖所有一次设备的相关试验项目，规范相应的试验方法和程序、规范试验仪器和设备。
本作业指导书对10kV金属氧化物避雷器交接试验工作的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导10kV 金属氧化物避雷器的交接试验工作。
本作业指导书由汕尾市汇能电力有限公司提出并归口管理。
本作业指导书起草单位：汕尾市汇能电力有限公司本作业指导书起草人：黄希杰本作业指导书审核人：张梓新本作业指导书批准人：XXX本作业指导书由高压试验班负责解释。
（高压试验班）1.适用范围本作业指导书适用于10KV金属氧化物避雷器交接试验工作。
2.规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
GB 50150—2006 电气装置安装工程电气设备交接试验标准Q/CSG 1 0007—2004 电力设备预防性试验规程DL560-95 电业安全工作规程 (高压试验室部分)GB11032-2000 交流无间隙金属氧化物避雷器3.支持文件避雷器及其附件使用说明书避雷器出厂试验报告避雷器交接试验报告历次预防性试验报告4．安全及预控措施4.1 安全措施4.1.1 每项试验工作不得少于两人。
变电站氧化锌避雷器试验作业指导书
变电站氧化锌避雷器试验作业指导书1.适用范围本作业指导书适用于变电站氧化锌避雷器交接验收试验。
2.引用文件电业安全工作规程DL/T 596-1996电力设备预防性试验规程GB 50150-91电气装置安装工程电气设备交接试验标准设备制造厂家技术要求该设备历年的试验数据3.试验前准备工作安排3.1准备工作安排3.2人员要求3.3仪器仪表和工具3.4危险点分析3.6试验分工4.试验程序4.1开工4.2试验项目和操作标准4.3竣工7896.作业指导书执行情况评估评估内容符合性优可操作性良不可操作性可操作性优修改项良遗漏项存在问题改进意见0人| 分享到：阅读(172)| 评论(0)| 引用 (0) |举报怎样识别三相变压器连接组别供电企业安全性评价内容包括三个方面，即生产设备、劳动安全和作业环境、安全管理。
历史上的今天相关文章避雷器电气试验标准化作业指导书2009-11-09 09:15:05互感器电气试验标准化作业指导书（试行2009-11-09 09:13:54教案五十四探究串、并联电路的电流规律2010-08-15 18:06:40全自动电容电流测试仪2010-01-13 15:34:33电气设备交接试验标准2009-11-10 10:31:58最近读者登录后，您可以在此留下足迹。
liuqi819qq414516lili0231评论点击登录|昵称：取消验证码：换一张上一页 1... -1-1-1-1-1-1-1... -1下一页页脚公司简介 - 联系方法 - 招聘信息 - 客户服务 - 相关法律 - 博客风格 - 手机博客- 订阅此博客网易公司版权所有©1997-2011×登录窗体顶端欢迎通过百度搜索来到ghz.12的博客！注册登录后，你也可以拥有自己的个人博客，还可以和博友更好的交流。
网易博客欢迎你的加入请输入登录信息用户名：密码：窗体底端220KV避雷器检修作业指导书作者：电力资料网文章来源：本站原创点击数： 449 更新时间：2008年08月29日我要评论(0)内容预览1 目的：规范作业，提高检修质量。
2015新版避雷器安装作业指导书
作业人员共5人（不含高压试验和继电保护人员），工作负责人（监护人1人，起重工、电气焊工各1人，安装人员2人，工作人员必须经培训合格，持证上岗
作业人员职责
工作负责(监护)人职责：办理工作票，组织并合理分配工作，进行安全教育，督促、监护工作人员遵守安全规程，检查工作票所记安全措施是否正确完备，安全措施是否符合现场实际条件。一般情况下，工作前对工作人员交代安全事项，对整个工程的安全、技术等负责，工作结束后总结经验与不足之处，工作负责（监护）人不得兼做其他工作
3把
焊条
20根
12～14in呆扳手
3把
錾子
1把
15in扳手
1把
电源线
100m
12in扳手
1把
电源箱
1个
锯弓
1把
锯条
3根
所需耗材
序号
名称
规格
单位
数量
1
汽油
㎏
20
2
棉纱
包
2
3
砂纸
0号
张
3
4
灰油漆
桶
1
5
毛刷
把
3
作业步骤
序号
作业程序
质量要求及其监督检查
危险点分析及控制措施
1
准备工作和安装前检查
人身触电
开工前工作负责人应组织全班人员学习施工措施，检查接地线、遮拦、标示牌是否设置正确、清楚，并向工作班成员指明工作范围及周围带电设备
工作班成员进入工作现场应戴安全帽，按规定着装。服从命令听指挥，不准在现场打闹，不准超越遮拦进入运行设备区
1.1
准备好安装所用工器具、材料、配件等
齐全、合格
1.2
办理工作票，检查安措
220kV氧化锌避雷器更换作业指导书
编号：Q/×××220kV侧避雷器更换作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期：年月日时至年月日时安徽省电力公司1 范围本作业指导书适用于220kV避雷器更换工作。
2 引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。
本作业指导书出版时,所有版本均为有效。
所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
国家电网公司电力安全工作规程（变电站和发电厂电气部分）国家电网公司电力安全工作规程（热力和机械部分）SDJ9 电气测量仪表装置设计技术规程SDJ8 电力设备接地设计技术规程SDJ7 电力设备过电压保护设计技术规程国电发[2000]589号（防止电力生产重大事故的二十五项重点要求）DL/T 596-1996 电力设备预防性试验规程DL 5027-93电力设备典型消防规程SD 263—88 焊工技术考核规程DL 5009.3-1997 电力建设安全工作规程（变电所部分）GBJ 147-1990 电气装置安装工程高压电器施工及验收规范及其条文说明XC/JT8001-19999[3-500Kv交流无间隙金属氧化物避雷器]DL/T 596-1996 电力设备预防性试验规程GB11032-2000[交流电力系统用无间隙金属氧化物避雷器]避雷器说明书3 修前准备3.1 准备工作安排3.2 人员要求3.3 备品备件3.4 工器具3.5 材料3.6 220kV侧避雷器更换作业定置图及围栏图3.7 危险点分析3.8 安全措施3.9 人员分工3.10 对220kV避雷器进行调研4 .220 kV侧避雷器更换作业流程图5 作业程序及作业标准5.1 开工5.2 检修电源的使用5.2 检修内容和工艺标准5.4 竣工6验收记录7 作业指导书执行情况评估8 附录8.1 主要设备型号及参数(参考性附录)。
10千伏氧化锌避雷器预防性试验标准化作业指导书
10kV氧化锌避雷器预防性试验标准化作业指导书2016.1.8目次前言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4试验前准备 (1)4.1准备工作安排 (1)4.2劳动组织及人员要求 (1)4.3工器具与仪器仪表 (2)4.4技术资料 (3)4.5危险点分析与预防控制措施 (3)5安全措施 (3)6试验流程图 (4)7试验程序及工艺标准 (4)7.1开工 (4)7.2试验电源的使用 (4)7.3试验前准备工作安排 (5)7.4试验人员分工 (5)7.5作业内容 (5)7.6竣工 (6)8验收记录 (6)附录A（规范性附录）报告样式 (7)前言本标准化作业指导书是规范xxx10kV氧化锌避雷器预防性试验标准化作业而制定。
制定本标准化作业指导书的目的是指导10kV氧化锌避雷器预防性试验标准化作业的全过程控制，体现对设备及人员行为的全过程管理，保证现场作业过程的安全和质量，优化作业方案，提高效率，降低成本。
本标准化作业指导书由xxx标准化委员会提出。
本标准化作业指导书由xxx运维检测部负责起草。
本标准化作业指导书主要起草人：本标准化作业指导书审核人：本标准化作业指导书批准人：本标准化作业指导书由公司运维检测部归口并负责解释。
10kV氧化锌避雷器预防性试验标准化作业指导书1范围本标准化作业指导书规定了10kV氧化锌避雷器预防性试验标准化作业的试验前准备、工作内容、验收等要求。
本标准化作业指导书适用于10kV氧化锌避雷器预防性试验标准化作业。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
国家电网生〔2012〕352号国家电网公司十八项电网重大反事故措施（修订版）国家电网〔2009〕664号国家电网公司电力安全工作规程（变电部分）DL/T596-1996电力设备预防性试验规程Q/GDW168-2008输变电设备状态检修试验规程3术语和定义下列术语和定义适用于本标准化作业指导书。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氧化锌避雷器安装作业指导书
1
目录
1.工程概况
2.施工前应具备的必要条件
3.施工机械及工器具配置
4.劳动力配置
5.质量目标
6.施工工序及施工方法
7.工序质量及工艺标准
8.职业健康安全目标
9.作业危险点分析及控制措施
10.安全文明施工及环境保护目标
11.环境因素分析及控制措施
12.成品保护措施
13.施工完成后应交付的资料
1．工程概况
1.1施工地点及名称、范围
本施工方案适用于大唐柴窝堡风电场一期49.5MW工程110kV升压站中的氧化锌避雷器安装。
主要施工地点在大唐柴窝堡风电场110kV升压站内110kV区以及主变110kV中性点。
1.2工程特点
本工程中110kV区避雷器采用Y10W-102/266W，主变区避雷器采用HY1.5W5-72/186W型，避雷器针对不同的使用位置，避雷器设计选用的形式亦不同。
1.3编制依据
1.3.1《大唐柴窝堡风电场一期49.5MW工程110kV升压站施工组织设计》
1.3.2施工图《110kV屋外配电装置》
1.3.3施工图《主变压器及其各侧引线安装》
1.3.4《电气装置安装工程避雷器安装及验收规范》(GBJ 147)
1.3.5 《电力建设安全管理规定》
1.3.6 《新疆电力建设公司质量体系文件》（Q/XDJ—1－GCB－ZLCX- ）1.3.7《输变电工程达标投产考核标准》 ( )
1.4主要工作量
2
将已编制好的施工方案进行交底，组织人力，准备好施工用工器具；注重与土建专业的密切配合，了解和掌握建筑安装工作的进展情况，及时开展避雷器安装的施工工作。
2.1施工图及技术资料文件齐全。
2.2作业指导书及相关技术、安全措施准备完毕并批准使用。
2.3施工用电满足施工要求。
2.4工器具准备齐全，满足施工要求。
3．施工机械及工器具配置
4
5
5.1变电站氧化锌避雷器工程
5.1.1避雷器安装分项工程合格品率100％。
5.2工序检验项目质量标准
5.2.1避雷器外观应完整无破损，组合单元应试验合格。
5.2.2有接线端子标识的避雷器，接线端子应经计数器接地或直接接地。
5.2.3底座中心偏差≤5mm，安装孔中心线偏差≤5mm，高度偏差≤5mm。
5.2.4垂直度偏差≤1.5‰避雷器高；并列安装的避雷器三相中心应在同一直线上。
5.2.5金属接触面应清洁，无氧化膜，并涂有电力复合脂。
