关于液晶电视主副电源探讨
液晶电视开关电源各种电路相关知识介绍

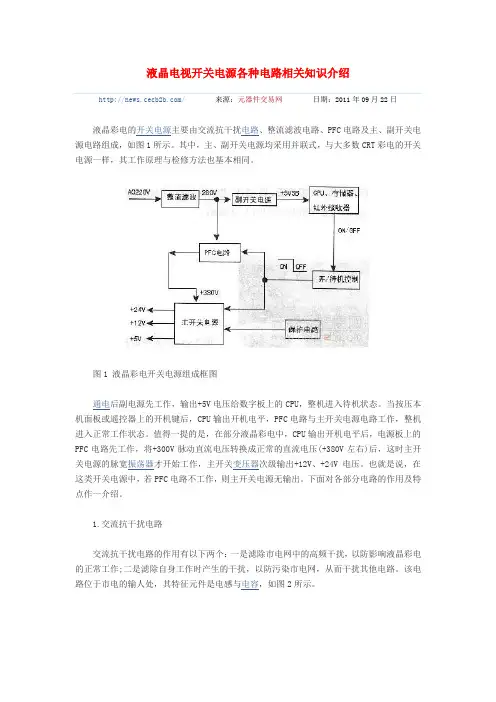

液晶电视开关电源各种电路相关知识介绍/来源：元器件交易网日期：2011年09月22日液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、PFC电路及主、副开关电源电路组成，如图1所示。
其中，主、副开关电源均采用并联式，与大多数CRT彩电的开关电源一样，其工作原理与检修方法也基本相同。
图1 液晶彩电开关电源组成框图通电后副电源先工作，输出+5V电压给数字板上的CPU，整机进入待机状态。
当按压本机面板或遥控器上的开机键后，CPU输出开机电平，PFC电路与主开关电源电路工作，整机进入正常工作状态。
值得一提的是，在部分液晶彩电中，CPU输出开机电平后，电源板上的PFC电路先工作，将+300V脉动直流电压转换成正常的直流电压(+380V左右)后，这时主开关电源的脉宽振荡器才开始工作，主开关变压器次级输出+12V、+24V电压。
也就是说，在这类开关电源中，若PFC电路不工作，则主开关电源无输出。
下面对各部分电路的作用及特点作一介绍。
1.交流抗干扰电路交流抗干扰电路的作用有以下两个：一是滤除市电网中的高频干扰，以防影响液晶彩电的正常工作;二是滤除自身工作时产生的干扰，以防污染市电网，从而干扰其他电路。
该电路位于市电的输人处，其特征元件是电感与电容，如图2所示。
图2 交流抗干扰电路元件2. +300V整流电路在液晶彩电中，+300V整流电路的作用是将交流市电变换成脉动直流电，其整流方式通常采用全桥整流。
由于该电路后接PFC电路，故+300V整流后的滤波电容容量较小，通常采用0.1uF-0.47uF/400V的绦纶电容，如图3所示。
正常时，用指针万用表红笔接全桥“+”端、黑笔接全桥“-”端，阻值约为10kΩ;红笔接全桥“-”端、黑笔接全桥“+”端，阻值约为300kΩ;全桥两交流输人端间正反向电阻均约为500 kΩ。
图3 整流全桥及滤波电容液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、PFC电路及主、副开关电源电路组成，如图1所示。
液晶显示器开关电源结构及故障检修
开关电源维修技能实训
3. 欠压保护 当市电交流输入电压过低或输出端负载严重短路，引起IC601的6脚的供电电压 低于欠压保护电路动作的阀值时，IC601内的欠压保护电路动作，切断5脚输出的驱 动脉冲，开关管停止工作，实现欠压保护。 4. 开关管过流保护 开关管V601源极（S）串联的电阻R615为过流取样电阻。若负载电路或开关电 源异常，引起开关电源初级侧电流过大，在电阻R615两端产生的压降将会增大， IC601的3脚的电压也会上升，当该电压上升到1V时，IC601内部的过流保护电路启 动，其5脚停止输出激励脉冲信号，V601截止，开关电源停止工作，避免了过流带来 的危害。
后面的电路无法正常工作。 检测点3：整流桥中的二极管。整流桥中二极管损坏后将导致整流滤波电路不能正常 工作。 检测点4：开关变压器次级的续流管击穿短路后，也会导致电源不启动。 检测点5：高频振荡集成电路。高频振荡集成电路正常输出时对地有+300V左右的直 流电压，若没有电压，则电路不启动。 检测点6：取样电阻。过流保护取样电阻阻值变大或开路，则开关管无法工作。 检测点7：开关管。开关损坏电源无法工作。
6.3 主电源故障检修流程和方法
6.3.1 液晶显示器主开关电源故障检修流程
开关电源维修技能实训
开关电源电路 故障检修流程
开关电源维修技能实训
6.3.2 液晶显示器主开关电源故障检修点
检测点1：保险丝。保险丝烧断后，整个交流输入及整流滤波的电路无法工作，所有 电路无电。
检测点2：大滤波电容。300V大滤波电容器损坏后，将导致整流后的滤波电路及其
PWM控制器
电压反馈电路 过压保护电路
开关电源维修技能实训
6.2 液晶显示器主电源电路原理
明基Q7C3液晶显示器主电源电路原理图
液晶显示器开关电源电路原理和维修
液晶显示器开关电源电路原理和维修
20寸TCL TV电源
1）AC-DC 12V输出部分; 使用IC为:SG6841D
2）DC-DC 5V 输出部分； 使用IC为: LM3845
3）DC-AC Inverter部分. 调光部分使用IC为:LM339,LM358 驱动部分使用IC为:LM339
液晶显示器开关电源电路原理和维修
将改变PWM的频率。 RT：温度保护端。该端输出一个恒定的电流。在该端接一NTCR接地来传感温度，当该端电
压下降到一定值时会启动过温保护。在本设计中，该功能被用于高压保护。 Sense：电流传感端。当该端电压达到一个阈值时芯片会停止输出,从而实现过流保护。 VDD：电源供电端。 Gate：PWM脉冲输出端。图腾柱（即推拉输出电路）输出极驱动功率开关管。
液晶显示器开关电源电路原理和维修
简术: 开关电源的基本工作原理
开关电源是利用时间比率控制（Time Ratio Control,缩写为TRC）的方法来控制稳压输出的。 按TRC控制原理，有以下三种方式： 1) 脉冲宽度调制（Pulse Width Modulation,缩写为PWM）。开关周期恒定，通过改变脉冲宽度来 改变占空比的方式。 2) 脉冲频率调制（Pulse Frequency Modulation,缩写为PFM）导通脉冲宽度
由于一般市用电网提供的是220V/50Hz或110V/60Hz的交流电压，而显示器（不论是 早期的CRT管，还是新兴的LCD显示器，乃至LCD－TV）的大部分电路是工作在低压 的条件下，所以需要在显示器上专门配有电源电路。其作用就是将市电的交流电压转 换成为12V的直流电压输出，从而向显示器供电。由于显示器内部的主板上还有DC-DC 电压转换器以获得8V/5V/3.3V/2.5V电压，所以电源输出的12V的直流电压就能满足显示 器工作的要求。鉴于此，要实现这一特殊的电源，就要从12V直流电压转换到 1000~1500V交流电压，这就是Inverter。而从交流电压转换到12V直流电压的即为 Adapter。

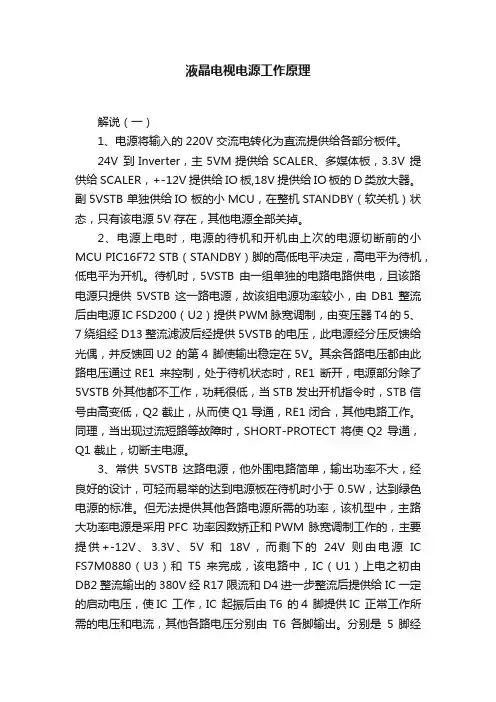

液晶电视电源工作原理
液晶电视电源工作原理解说（一）1、电源将输入的220V 交流电转化为直流提供给各部分板件。
24V 到Inverter，主5VM提供给SCALER、多媒体板，3.3V 提供给SCALER，+-12V 提供给IO 板,18V 提供给IO 板的D 类放大器。
副5VSTB 单独供给IO 板的小MCU，在整机STANDBY（软关机）状态，只有该电源5V 存在，其他电源全部关掉。
2、电源上电时，电源的待机和开机由上次的电源切断前的小MCU PIC16F72 STB（STANDBY）脚的高低电平决定，高电平为待机，低电平为开机。
待机时，5VSTB 由一组单独的电路电路供电，且该路电源只提供5VSTB 这一路电源，故该组电源功率较小，由DB1整流后由电源IC FSD200（U2）提供PWM 脉宽调制，由变压器T4 的5、7 绕组经D13 整流滤波后经提供5VSTB 的电压，此电源经分压反馈给光偶，并反馈回U2 的第4 脚使输出稳定在5V。
其余各路电压都由此路电压通过RE1 来控制，处于待机状态时，RE1 断开，电源部分除了5VSTB 外其他都不工作，功耗很低，当STB 发出开机指令时，STB 信号由高变低，Q2 截止，从而使Q1 导通，RE1 闭合，其他电路工作。
同理，当出现过流短路等故障时，SHORT-PROTECT 将使Q2 导通，Q1 截止，切断主电源。
3、常供5VSTB 这路电源，他外围电路简单，输出功率不大，经良好的设计，可轻而易举的达到电源板在待机时小于0.5W，达到绿色电源的标准。
但无法提供其他各路电源所需的功率，该机型中，主路大功率电源是采用PFC 功率因数矫正和PWM 脉宽调制工作的，主要提供+-12V、3.3V、5V 和18V，而剩下的24V 则由电源IC FS7M0880（U3）和T5 来完成，该电路中，IC（U1）上电之初由DB2 整流输出的380V 经R17 限流和D4 进一步整流后提供给IC 一定的启动电压，使IC 工作，IC 起振后由T6 的4 脚提供IC 正常工作所需的电压和电流，其他各路电压分别由T6 各脚输出。

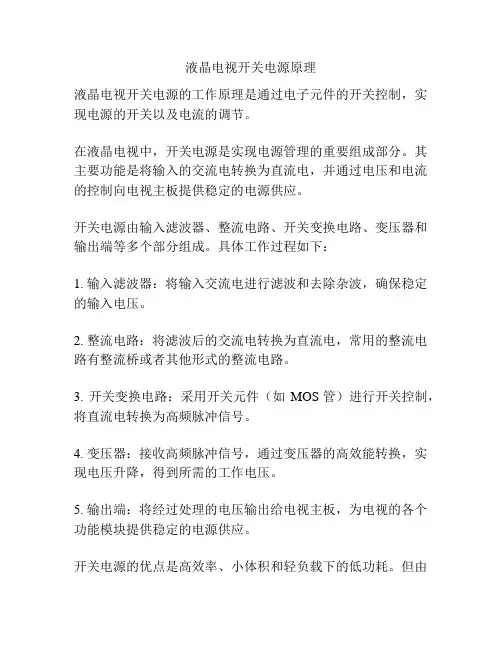

液晶电视开关电源原理
液晶电视开关电源原理
液晶电视开关电源的工作原理是通过电子元件的开关控制，实现电源的开关以及电流的调节。
在液晶电视中，开关电源是实现电源管理的重要组成部分。
其主要功能是将输入的交流电转换为直流电，并通过电压和电流的控制向电视主板提供稳定的电源供应。
开关电源由输入滤波器、整流电路、开关变换电路、变压器和输出端等多个部分组成。
具体工作过程如下：
1. 输入滤波器：将输入交流电进行滤波和去除杂波，确保稳定的输入电压。
2. 整流电路：将滤波后的交流电转换为直流电，常用的整流电路有整流桥或者其他形式的整流电路。
3. 开关变换电路：采用开关元件（如MOS管）进行开关控制，将直流电转换为高频脉冲信号。
4. 变压器：接收高频脉冲信号，通过变压器的高效能转换，实现电压升降，得到所需的工作电压。
5. 输出端：将经过处理的电压输出给电视主板，为电视的各个功能模块提供稳定的电源供应。
开关电源的优点是高效率、小体积和轻负载下的低功耗。
但由
于其工作原理较为复杂，对设计和电路的要求较高，电磁干扰等问题也需引起注意。
为了确保电视的稳定运行，开关电源设计需要细致考虑各个元件的选型和电路的布局。
总结一句话即：液晶电视开关电源通过电子元件的开关控制，将输入的交流电转换为稳定的直流电供给电视主板使用。
关于液晶电视主副电源探讨
图 １
长虹 Ｌ ３６ ０ 晶电视 开关 电源 ，主要 由进 线滤 波器 和交 Ｔ ２０ 液 流 ２０ ２Ｖ整 流滤 波 电路 ，主 开关 电 源 、副开 关 电源 、二 次 电压 形成 电路 、过 流和 过压保 护 电路等 几大 部分 组成 。该 开关 电源 有三组 输 出电压 ：分别 是 ＋ Ｖ、５ｔ、＋ ４ 。 ５ ｓ ｂ ２Ｖ 二 ：副开关 电源 副开关 电源 的作 用是 为整 机控 制系 统 电路 提供 待机 和正 常 工作 所 需 要 的 电源 电压 。副 开关 主 要 由 Ｕ 、Ｔ 、Ｕ 、Ｐ ２等 ４ ３ ５ Ｃ 元件 组成 ，电路 如图 １ 所示 ： 副 开 关 电 源 的 振 荡 和 脉 冲放 大 电路 ：该 电路 由 集 成 块 Ｕ （Ｃ １１） ４Ｎ Ｐ ０ ３ 内部相 关 电路 和集 成块 ⑤脚 外 部相 关 电路组 成 。 Ｕ ４是一块 准谐 振 Ｐ ＷＭ 控制 器 ，工作在 临界 （ 准谐 振 ） 模式 ， 内置 过载 、过压 保护 电路 ，稳 压调 整采用 电流模式 控制 ，能 根 据负 载 自动 调整输 出脉 冲 的 占空 比。
引言 液 晶 电视机 大多采 用 的内置 电源 ，内置 电源输 出 电压 通 常 是 ＋Ｖ、＋２ ５ １Ｖ、＋ ４ ２Ｖ三组 ，输 出 电流在 ３ 一 ２ Ａ １Ａ之 间。 我们 以长虹 Ｌ ３６０电源为例来具体说明一下： Ｔ ２０
一 ．
处理 后 直接 输往 内部 Ｍ Ｓ Ｏ 开关 管 的 控制 极 。Ｍ Ｓ 关管 在驱 Ｏ 开 动 电路 输 出的脉 冲信 号作 用下 ，进入 开关 工作 状态 ，在漏 极 和 源极之间形成变化电流。 该变化电流流过开关变压器 Ｔ 的① 一 ３ ② 绕组 ，在 ① 一 绕 组 中产生周 期性 变化 磁场 ，此 变化磁 场通 ② 过变压 器 Ｔ ３的互感作 用 ， 开关 变压器 的次 级产生 感应 电压 。 在 开关变 压器 Ｔ ３次级 （ Ｌ ）一Ｆ ２绕 组 的感应 电压 ，经 由 Ｆ １ （Ｌ ） Ｄ ０ ４ 、Ｌ ２ 、Ｃ ９ ７等元 件 组成 的整 流滤 波 电路 整 流滤 波后 ，得到 ＋５ Ｓ Ｖ Ｂ直 流 电压 ，通 过 接 口电路 Ｃ Ｓ 送往 信 号处 理 板上 控 Ｎ１ 制 系统 电路 ，作 为 电视 机 工作在 待机 状态 时 ，控 制 系统 电路 的 工作 电压 。 开 关 变 压 器 Ｔ ③ 一④ 绕 组感 应 的 脉 冲 电压 有 Ｄ ８ ４ ３ １ 、Ｃ ６ 组 成 的整 流滤 波电路 整 流后 ，得到 １． 的直流 电压 分两路 输 ６Ｖ ９ 出 ：一 路经 Ｒ ０ 到集成 块 ｕ １０加 ４的①脚 ，作 为 Ｕ 稳 压工作 状 ４ 态 下 的 电源 电压 ；还 有 一 条 加到 Ｑ ２的集 电极 ，作 为 Ｑ ２ １ １ 的
液晶彩电电源板维修与代换探讨
液晶彩电电源板维修与代换探讨液晶彩电的电源板工作于高电压、大电流状态，故障率较高，在液晶彩电维修中占有较高的比例。
液晶彩电的电源板基本都采用双面印制电路板，大量使用贴片元件，元件体积小、分布密集，往往导致电压测试不便。
另外电路走向从印制板的一面走向另一面，互相穿插，给电路识别和追寻电压信号走向造成困难，容易造成故障判断方向不清、关键点把握不准。
再加上所修电源板往往无图纸、无资料，给故障维修造成困难。
笔者就常见故障和维修方法介绍如下：一、电源板常见维修方法1、脱板维修法。
为了确保电源板和负载电路的安全，建议采用脱板维修的方法，将电源板从电视机上拆下来，单独对电源板进行维修。
目前维修，大多为上门维修，在客户家全部完成维修作业，受条件的限制，往往需要将电源板拆下来，带回维修部进行脱板维修。
而电源板的正常工作往往受主板控制系统的开关机控制，脱离主机后往往无法启动进入工作状态，需要模拟开机控制电压。
由于多数电源板的开关机控制电压在开机状态均为高电平，可用1kΩ~3.3 kΩ电阻跨接在开关机控制端与副电源输出的+5V或+3.3V之间，为电源板输入模拟的开关机控制电压，迫使电源板启动工作。
另外，开关电源电路在脱板维修时，由于无负载电路，空载和带负载状态下其输出电压往往不同。
有的电源板因无负载电路还会进入保护状态不能启动，容易给维修造成误判，需要在开关电源输出端接假负载，模拟负载电路用电。
开关电源部分一般选用12V或24V摩托车灯泡作为假负载最好，也可选用120Ω~330Ω的大功率电阻作为假负载，跨接在12V或24V输出端与冷地端之间。
为了维修人员的人身安全和测量仪器仪表的安全，建议在电源板和市电输入插排之间串联1：1的隔离变压器。
假负载和隔离变压器连接好后，在24V输出或12V输出端并联电压表，为电源板通电试机。
为了防止电源板有故障，长时间通电造成电源板其它元件损坏，建议采用带按键开关的插座或插排。
通电时用手半按插座或插排的开关（不要按到底，防止开关锁住），为电源板通电，观察灯泡亮度和电压表的电压，如果电压过高或发生冒烟、烧焦等现象，电源开关的手立刻松开断电。
液晶电视电源+逆变器组件电路原理与维修
液晶电视电源+逆变器组件电路原理与维修松下L32C8C、L32C20C都是松下市场上占有量大的液晶电视型号，L32C8C的电源板为独立电源，，L32C20C的电源板为组合电源。
与L32C8C对比，L32C20C的电源板故障率要低得多。
该电源+逆变器组件电路由抗干扰和交流220V整流滤波电路、待机电源、PFC电路、主电源和逆变器五部分组成。
一、抗干扰和交流220V整流滤波电路该机型抗干扰电路与常见的抗干扰电路结构相同，而交流220V整流滤波则存在较大差异，见图1。
从图1可以看出，开关电源中有两个继电器，两个桥式整流电路。
220V电源进入P板(即电源板)后分成两路：一路经过两个电源继电器RL7101、RL7102触点开／关后，加到大电流桥堆D7102上，然后整流输出100Hz脉动电压加到PFC电路上。
继电器RL7101、RL7102的工作状态受A板输出的“TV SUB ON"控制信号的控制，只有A板有"TV SUB ON"控制信号(高电平约2.9V)加到P板上，使图中的Q7703导通时，继电器KL7101、RI_7102的触点才会接通，交流220V电压才能通过继电器到达大电流桥堆D7102上。
另一路直接加到小电流桥堆D7407上，整流后输出的脉动电压经12．7401限流、C7401滤波成300V电C7401正常工作时各脚电压：①脚：开关管S极、开关管过流检测，电压为OV；②脚：电网电压高低检测输入端，同时也是开关电源前债电压输入端，电压为5.8V、③脚：地，电压为OV；④脚：稳压反馈输入端，电压为1V；⑤脚：供电脚，电压为20V；⑥脚：空脚；⑦脚：IC内置开关管的D极，同时内部有开关电源启动电路；⑧脚：IC内置开关管的D极，同时内部有开关电源启动电路。
压送往待机电源，见图2。
二、待机电源待机电源电路主要由IC7401、T7401、IC7601、PC7401构成。
T7401共有3个绕组：⑥—④脚为初级绕组,②—①脚为辅助绕组，⑦—⑩脚次级负载绕组。
液晶显示器电源电路分析
液晶显示器电源电路是液晶显示器的重要组成部分，负责为显示器提供稳定 的电力供应。了解其基本原理和主要组成部分对于电路分析至关重要。
液晶显示器的基本原理
液晶显示器利用液晶材料的特性，在电场作用下改变光的透过性，从而显示 图像。通过电源电路为液晶面板供电，实现显示功能。
液晶显示器电源电路的主要组成部分
负载电阻
负载电阻用于调整电流大小，保持电源电流的稳定性，防止过载。
固态稳压器
固态稳压器能够根据输入的电压变化，提供稳定的输出电压，保护液晶显示 器免受电压波动的影响。
线性稳压器
线性稳压器通过调整电阻和传输线路的阻抗，提供稳定的输出电压，保护电 路不受电压变化的干扰。
直流电源供应
提供直流电源，为电路的正常运行提供基础。
整流电路
将交流电转换为直流电，保证电路的稳定性。
变压器
将电源电压转换为适合液晶显示器使用的电压。
滤波电路
去除电源中的杂波和干扰信号，提供纯净的电 源。
电容器
电容器用于储存电，并平稳供应电流，起到稳定电源电压的作用。
互感器
互感器用于变换电压和电流，实现电源电压的匹配，并保护其他组件免受损 坏。
液晶电视电源电路工作原理与检修
液晶电视电源电路工作原理与检修-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除液晶电视电源电路工作原理与检修(总18页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除液晶电视电源电路工作原理与检修前言：液晶电视的电源与传统CRT电视电源相比，不仅多出了PFC电路、桥式开关电路，而且保护电路也更加复杂和完善。
虽然很多专业电源厂家为液晶电视开发的电源板种类繁多，但原理大同小异。
本期以康佳台达液晶电源为例，讲解液晶电源工作原理与故障检修的思路与方法。
液晶电视电源主要由待机副电源、PFC(功率因数校正)电源、主电源、过压过流过热保护、开待机控制等电路组成，其输出一般有24v、12V、5V等几组电压，由主板CPu 控制其开／待机，待机时仅有+5Vsb副电源输出，组成框图见图1。
所有液晶电视的电源板都是副电源部分先工作，输出5v电压给主板CPu供电，CPu得到开机指令后输出控制信号PS—ON，让电源板上的PFC电路工作，产生正常的PFC电压(400V左右)，接下来由PFC电路生成一个控制信号，使PWM脉冲振荡主电源开始工作，从变压器次级得到+12v和+24v电压给后级负载电路供电。
其中，+12V电压主要给主板的信号处理电路和伴音功放电路供电；+24v电压主要给背光电路(高压板)供电。
这里我们先介绍一下液晶电源中的特殊单元电路。
1．升压直流斩波电路 PFC电源采用的就是该电路。
它主要利用电感线圈自感和储能特性，即电感线圈的自感电动势总是阻碍通过其电流的变化：当电流增大时，自感电动势与原来电流方向相反；当电流减小时，自感电动势的方向与原来电流方向相同。
这里的“阻碍”，不是“阻止”，而是“延缓”是使回路中原来的电流变化得缓慢一些。
升压原理如图2。
上面是Q1导通状态图，下面是Q1截止状态图。
液晶电视电源工作原理
液晶电视电源工作原理
液晶电视的电源工作原理是通过供电电源将电能转化为液晶电视所需的电流和电压。
液晶电视的电源系统主要包含了直流电源和交流电源两部分。
直流电源主要负责将交流电转化为直流电，并为液晶电视的显示面板提供稳定的电流和电压。
交流电源则负责将市电电源提供的交流电转变为所需的直流电。
直流电源中的一个关键部件是电源适配器，它通常由变压器、整流器和滤波器组成。
变压器主要用于将输入的高或低电压变换为液晶电视所需的低压直流电。
整流器则将交流电转换为直流电，滤波器则用于去除电源中的电噪声和谐波，确保电流和电压的稳定性。
交流电源的工作原理是通过变压器实现电压的升降，以满足液晶电视的工作需求。
变压器有输入和输出两个线圈，通过输入线圈的电流产生磁场，从而在输出线圈中产生电动势，实现电压的变换。
交流电源还包括整流器和滤波器，用于将交流电转变为所需的直流电，并去除其中的电噪声。
总的来说，液晶电视的电源工作原理是通过直流电源和交流电源的配合，将供电电源转化为稳定的直流电，以满足液晶电视的工作需求。
液晶电视开关电源原理解说
图3-4-6 TDA16888内部结构框图
输入电压从 90V 到 270V 的高品质离线开关电（SMPS），满足国际标准关于 AC 输入电流的 谐波限量要求，实现高于 0.99 的线路功率因数，并具有低成本、低损耗和高可靠等优点。 3、双运放 IC-LM393 LM393 是双运算放大器，其电源工作电压的范围很宽，单电源是 2-36V，双电源供电是 1-18V。 其引脚如图 3-4-7。
p 保护功能完善，对输出电压有过压过流保护，所用芯片有欠压、过压过流、过热保护功 htt 能。
1
om/bbs.php 图3-4-1 32寸液晶电视机电源组成框图 d6d.c 三、 芯片介绍 5 1、 PWM 控制 IC-TS3843 x. 它是离线式 DC/DC 变换控制器。离线式开关变换器(off-line swiching converter)， w 所说离线并不是变换器与市电线路无关的意思，只是变换器中因有高频变压器隔离，故称 http://zgjd 离线。其封装和引脚功能如下
j 变，通过或门输出。或门的作用是：振荡器输入是使频率一致，欠压锁存器（UVLO）是控
zg 制或门的的开启与关闭，当芯片工作电压 Vcc 低于 7.6V 时关门，6 脚无输出；高于 8.4V 时
/ 开启，6 脚有输出。
http:/ 2、PFC 控制和 PWM 控制的二合一 IC-TDA16888
图3-4-5 P-DSO-20-1 封装顶视图
3
1）TDA16888 封装
表 3-4-3 TDA16888 管脚功能表
脚号
符号
中译管脚功能
注释
TCL王牌L32F19液晶主电源及保护电路原理分析。
TCL王牌L32F19液晶主电源及保护电路原理分析。
1、主电源电路主电源电路由主电源驱动块IC3(L6599D)、功率输出管QW9、QW10、开关电压器T1等组成。
如下图所示。
开机状态时，主板输出高电平，使QS3导通，光耦IC6导通，则QS11导通，稳压电路Q12发射极产生12.5V直流电压，给lC3的12脚等供电。
主电源启振，从11脚、15脚输出激励信号，使QW9、QW10交替导通和截止。
在变压器T1初级绕组N1上产生交流电压。
T1的次级绕组N2产生的交流电压，经DS4全波整流，由CS5滤波产生12V直流电压。
次级绕组N3产生的交流电压，经DS2全波整流，由CS2滤波产生24V直流电压。
稳压过程：当12V、24V电压有升高的趋势时，分压电阻RS13、RS12、RS14的分压点电压升高，即三端精密稳压块lC7的R极电压升高，则K极电压下降，使光耦IC5冷端发光增强，热端导通程度加强，使IC3的⑤脚电压下降，lC3输出信号发生改变，QW9、QW10轮流导通时间缩短，稳定12V、24V输出电压。
当12V、24V电压有下降的趋势时，稳压过程与上述正好相反，这里不再赘述。
2、保护电路保护电路有12V、24V过压保护，有12V、24V过流保护。
如下图所示。
1）12V过压保护当12V电压升高到一定程度时，稳压二极管ZS4导通，使以QS1、QS2等组成的模拟可控硅电路导通，将开/待机控制光耦lC6的①脚电压钳位到0.7V，则光耦冷端不发光，热端截止，使Q11截止，这时PFC驱动块L6563的④脚、主电源驱动块L6599的12脚供电同时消失，则PFC电路、主电源电路停止工作，此时主板仍旧给电源板输出高电平开机信号。
24V过压保护，与12V过压保护原理相同，可参考上述。
2）过流保护12V过流保护与24V过流保护由比较放大电路lC4 (L339)、Q1、QS4等组成。
12V过流保护电路用了LM339的⑤、⑥、⑦脚。
液晶电视DC-DC变换原理及逻辑版电源管理之二
利用反相稳压器在液晶逻辑板中提供所需的K ON KAZL M图２是反相型开关电源的主回路原理图，它同降压型开关电源的不同之处仅仅是储能电感L 和续流二极管D 的位置进行了交换。
因此反相型开关电源主回路的工作原理可仿照降压型开关电源的分析方法。
当功率三极管受控导通时，输入电源电压全部加在电感L 的两端，此时二极管D 反偏截止，电感L 将电能转化为磁能储存起来。
当功率三极管截止时，电感L 两端的自感电动势的极性变为上负下正，二极管D 此时正偏导通，储能电感L 将通过二极管D 向负载RL 供电，并同时向电容C2充电，方向如图２中实线箭头方向所示。
当功率三极管再次导通时,二极管D 又截止,电感L 再次储存磁能,这时负载上的電流完全靠滤波电容的放电来提供,放电回路和方向如图２中虚线所示.由于这种电源的输出电压极性与输入电压极性相反，故称为反相型开关电源。
图２★2栅极关断负电压。
、反相型开关电源K ON KAZL M如图3 所示，U1、Q2、D6、L2、C17、C18、R17、R19等电路构成一个反相稳压电源电路，将＋电压变成－6V 电压。
其中R17、R19、U1等器件构成稳压反馈电路。
其开关原理示意图如下5V ◆利用升压稳压电源，在液晶中将低33V 为高频头提供K ON KAZL M图4是升压型开关电源的主回路。
它同反相型开关电源主回路相比唯一区别是功率三极管T 和储能电感L 的位置互换了。
其工作原理如下：当功率三极管T 受控导通时，输入电压加到储能电感L 的两端，二极管D 处于反偏而截至，电感L 将电能转换为磁能储存起来，电流方向如图中实线所示。
当三极管T 受控截止时，储能电感两端的电压极性颠倒（左负右正），二极管正偏而导通，给电感L 和电源Ui 串联放电提供通路，电流流经负载，同时又向C2充电，其路径如图中虚线所示。
当三极管T 再次受控导通时，电感L 再次储能，而二极管D 因反偏（负极为Uo ，正极为T 的饱和压降）截止，这期间，负载电流完全由电容C2提供。
液晶彩色电视机开关电源电路检修技术探讨
液晶彩色电视机开关电源电路检修技术探讨作者：林声保来源：《职业·中旬》2013年第08期摘要：由于液晶彩色电视机电源的故障率较高，且大部分的液晶彩电都采用开关电源，为此，本文主要探讨液晶彩色电视机开关电源的检修技术。
关键词：液晶彩电开关电源检修技术 PFC电路（即功率因数校正电路）一、液晶彩色电视机电源电路的种类液晶彩色电视机开关电源电路的结构与CRT彩电中的开关电源基本相同，液晶彩电的电源板电路均是并联电源，根据液晶彩电中位置的不同，开关电源可分为外置电源、内置电源和整合电源三种。
1.外置电源外置电源是指电源安装在液晶彩电外部，这种开关电源一般称为电源适配器，其输出的直流电压一般为12V，也有些机型为18V、24V、28V等，其输出的直流电压通过插接口输入到液晶彩电内部的DC-DC变换器中，经DC-DC变换后，再产生整机小信号处理电路所需要的5V、3.3V、2.5V、1.8V等几路电路。
外围型电源盒电路简单、功率小，常应用于小屏幕液晶彩电中。
2.内置电源内置电源是指在液晶彩电内部专设一块开关电源板，输出5V、12V、18V、24V、28V等直流电压，再加到DC-DC变换器中，产生整机小信号处理电路所需的3.3V、2.5V、1.8V等几路电压。
内置电源大多设有PFC电路（即功率因数校正电路），大功率电源板还采用半桥式推挽输出电路，提高开关电源的功率因数，不仅可以节能，还可以减少电网的谐波污染。
3.整合电源整合电源是将电源电路与背光灯高压逆变器电路做在一个电路板上。
整合电源板与上述两种类型电源最大的区别是，这种电源板送给逆变器的供电电压并不是24V或12V，而是市电整流滤波及PFC变换后的380V直流电压，逆变器将+380V通过DC-AC升压达到灯管所需高压，省去了24V转换。
这种整合电源板应用在新型液晶彩电或小屏幕液晶彩电中。
二、液晶彩色电视机检修要点1.液晶彩电电源板检修要点副电源正常工作，提供5V供电给CPU。
液晶彩色电视机开关电源电路检修技术探讨
OCCUPATION 2013 08104案例CASES 液晶彩色电视机开关电源电路检修技术探讨文/林声保摘 要：由于液晶彩色电视机电源的故障率较高，且大部分的液晶彩电都采用开关电源，为此，本文主要探讨液晶彩色电视机开关电源的检修技术。
关键词：液晶彩电开关电源 检修技术 PFC电路（即功率因数校正电路）一、液晶彩色电视机电源电路的种类液晶彩色电视机开关电源电路的结构与CRT彩电中的开关电源基本相同，液晶彩电的电源板电路均是并联电源，根据液晶彩电中位置的不同，开关电源可分为外置电源、内置电源和整合电源三种。
1.外置电源外置电源是指电源安装在液晶彩电外部，这种开关电源一般称为电源适配器，其输出的直流电压一般为12V，也有些机型为18V、24V、28V等，其输出的直流电压通过插接口输入到液晶彩电内部的DC-DC变换器中，经DC-DC变换后，再产生整机小信号处理电路所需要的5V、3.3V、2.5V、1.8V等几路电路。
外围型电源盒电路简单、功率小，常应用于小屏幕液晶彩电中。
2.内置电源内置电源是指在液晶彩电内部专设一块开关电源板，输出5V、12V、18V、24V、28V等直流电压，再加到DC-DC 变换器中，产生整机小信号处理电路所需的3.3V、2.5V、1.8V等几路电压。
内置电源大多设有PFC电路(即功率因数校正电路)，大功率电源板还采用半桥式推挽输出电路，提高开关电源的功率因数，不仅可以节能，还可以减少电网的谐波污染。
3.整合电源整合电源是将电源电路与背光灯高压逆变器电路做在一个电路板上。
整合电源板与上述两种类型电源最大的区别是，这种电源板送给逆变器的供电电压并不是24V或12V，而是市电整流滤波及PFC变换后的380V直流电压,逆变器将+380V通过DC-AC升压达到灯管所需高压，省去了24V转换。
这种整合电源板应用在新型液晶彩电或小屏幕液晶彩电中。
二、液晶彩色电视机检修要点1.液晶彩电电源板检修要点副电源正常工作,提供5V供电给CPU。
常见液晶显示器电源电路分析
液晶显示器常见电源电路分析LCD(液晶显示器)电源电路和CRT型彩显一样包括主电源电路和二次电源电路两部分。
不过它的主电源电路有内置和外置两种。
外置电源(通常称为电源适配器)为LCD提供Acl6v或DCl2～18V电压．再通过机内的二次电源电路产生12V、5V、3．3V等多种直流电压。
由于外置电源结构比较简单且成品较多．所以本文仅介绍了内置主电源电路和二次电源电路工作原理和检修方法。
该文是一篇兼具资料性和指导性的文章．提供的10种LcD电源IC资料也较新颖．可供大家检修LCD电源时参考。
一、电源控制芯片FAl3842N构成的开关电源1．FAl3842N的内部结构及引脚FAl3842N(同UC3842)是一种电流型电源控制芯片．它的内部南振荡器、5V基准电压发生器、PWM锁存器、电流比较器等构成，如图1所示．它的引脚功能如表l所示。
表1 FAl3842N引脚功能2．典型电路分析下面以图2所示的AOC （冠捷）LCD彩显为例介绍FAl3842N构成的开关电源。
(1)功率变换市电经整流滤波后的300V左右的直流电压．一路通过开关变压器'1901的初级绕组(①一③绕组)加到开关管Q901(2SK2996)fl,'3D$_及为它供电，而且经R903、R904对C914充电；另一路经限流电阻R905～R910、滤波电容C906和BD901内的一个整流管构成充电网路．在C906两端建立启动电压。
市电输人回路的NR901是负温度系数热敏电阻，用来限制开机瞬间C904充电产生的初始大电流。
当C906两端电压达到l6V时IC901内部的启动电路开始工作。
IC901工作后．它内部的基准电压发生器产生的5V电压不仅为内部的振荡器等电路供电，而且从IC901的⑧脚输出。
⑧脚输出的5V基准电压经R913、R919、C910和④脚内的振荡器通过振荡，在C910两端产生锯齿波脉冲电压．该锯齿波脉冲作为触发信号．控制IC901内部PWM电路产生矩形开关管激励脉冲，该脉冲经驱动电路放大后从IC901的⑥脚输出。
液晶电视电源维修经验
液晶电视电源维修经验1、液晶电源通电后，副电源先工作，输出+5V电压给数字板上的CPU，此时整机处于待机状态。
当按“待机”键后，CPU输出开机电平，PFC 电路先工作，将+300V脉动直流电压转换成正常的直流电压（+380V）后，这时主开关电源的脉宽振荡器才开始工作，接着主开关变压器次级输出+12V、+24V电压，整机进入正常工作状态。
3、检修液晶电源时，首先确认保险管状态，保险管完好，通常PFC校正电路中的开关管等没有失效。
再测量大电解电容对地是否存在短路，有几十千欧以上充电电阻，表明电源没有击穿。
如果保险管损坏，第一个要检查PFC校正电路开关管，第二个要检查副电源IC 。
5、电源板可以从电视上摘下独立维修，维修时只需要把开关机控制电路三极管C、E短接（或将一只1.5K左右的电阻与副电源的+5V 输出端相连），整机就处于开机状态，各路电压均有输出。
在部分液晶彩电的开关电源中，只有+12V或+24V输出端带有一定功率的负载，主开关电源才进行正常的工作状态。
所以在+24 V输出端上你可以接一只电动自行车的36 V灯泡作假负载（或在+12V输出端接一只摩托车灯泡作假负载）即可。
6、保护电路，在液晶彩电开关电源中，除具有常见的尖峰吸收保护电路外，还设在+24V、+12V和+5V电压的过压、过载保护电路，其保护电路多采用四运算放大器LM324、四电压比较器LM339、双电压比较器LM393或双运算放大器LM358.过流过压保护电路，在维修进可脱开不用，如果电压恢复正常，说明保护电路引起，这时要分步断开是哪路起作用。
然后再进行维修。
9、电源带负载能力差，首先要测一下PFC 电压是否正常（380v），如果正常，问题就在电源厚膜上，通常是电源厚膜带载能力差引起，这一点请大家注意。
10、电源板上，贴有**三角形标记的散热片以及散热片下面的电路，均为热地。
严谨直接用手接触！注意任何检测设备，都不能直接跨接在热地和冷地之间！。
液晶显示之殇(二)—电源篇
液晶显示之殇（二）—电源篇上次谈到了液晶电视的光源，光电不分家，这次谈谈电源吧！（二）电源篇CCFL 液晶电视我们一般分两组电源，一组就是所谓的电源板，它一方面负责给主板和其他外设供电，另一方面负责给背光驱动供电；另一组就是我们通常所说的高压板（学名叫逆变器，Inverter），主要用来驱动CCFL 背光源。
大概介绍下电源板吧，与其他通用电源一样，220V AC 输入，经过全桥整流，PFC 功率因数校正，后面通常是用反激架构，通过几组不同匝数比的原副边绕组得到需要的几组电压，通常会有这几组电压：a) 24V 主要提供液晶屏内部背光源驱动板供电电压；b) 12V1）连接主板，再通过LVDS 连线直接供电屏的逻辑模块（Tcon）；2）通过降压为8V 给伴音板供电，再降压得到5V 为高频头供电；c) 5V 1）给主板供电，再通过降压得到3.3V、2.5V、1.8V，主要是给像处理模块供电（scaler）；2）提供待机电压，以及降压为3.3V、2.5V、1.8V 供电给主芯片和DDR 存储器；d) 14V 主要给伴音功放部分供电当然现在电视的功能越来越多，所需要的电压可能也会有所差异，就不再一一举例了。
因为电源板设计相对模块化，这里也不再展开细聊了，主要还是谈谈背光驱动逆变器这块。
逆变器的功能就是将直流电压转为交流电压。
为什么需要交流电压呢？上篇我们提到CCFL 负载需要高压击穿才能发光，而研究表明交变的正弦波电压，频率在30k-80kHz 之间能够使CCFL 的发光效率和寿命达到最佳。
因为CCFL 正常工作电压很高，刚开始的击穿电压更高，需要达到上千伏，而流过CCFL 的电流值却很小，只有毫安级，所以逆变器设计是需要满足这样一个高电压小电流的负载要求的。
推挽架构自激逆变器方案这是笔者接触较早的CCFL 逆变器方案，24VDC 电压通过中心抽头输入，自激振荡使得上下晶体管交替导通，形成正弦波电压，通过一定匝数比的变压器再将电压放大驱动灯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于液晶电视主副电源探讨[摘要] 随着科技的发展和生活水平的大幅提高,传统的CRT电视正在被液晶电视机所取代。
此外,能源的供应紧张也使得世界各地纷纷出台相关标准来提高电视机电源的效率、限制其待机功耗。
这些都对电视机电源的研发提出了挑战。
[关键词] 液晶开关电源主电源副电源功率因素校正电路一.引言液晶电视机大多采用的内置电源,内置电源输出电压通常是+5V、+12V、+24V三组,输出电流在3A-12A之间。
我们以长虹LT32600电源为例来具体说明一下:图1长虹LT32600液晶电视开关电源,主要由进线滤波器和交流220V整流滤波电路,主开关电源、副开关电源、二次电压形成电路、过流和过压保护电路等几大部分组成。
该开关电源有三组输出电压:分别是+5V、5stb、+24V。
二:副开关电源副开关电源的作用是为整机控制系统电路提供待机和正常工作所需要的电源电压。
副开关主要由U4、T3、U5、PC2等元件组成,电路如图1所示:副开关电源的振荡和脉冲放大电路:该电路由集成块U4(NCP1013)内部相关电路和集成块⑤脚外部相关电路组成。
U4是一块准谐振PWM控制器,工作在临界(准谐振)模式,内置过载、过压保护电路,稳压调整采用电流模式控制,能根据负载自动调整输出脉冲的占空比。
U4①脚为电源供电端,④脚为反馈控制信号输入端,⑤脚为MOS管漏极和启动电源链接端。
加在集成块U4①脚的电源电压有两路:一路来自集成块内部恒流源电路;还有一路来自D18、C46组成的整流滤波电路。
电源开关接通的瞬间,交流220V整流滤波电路输出的电压在330V左右的脉动直流电压经二极管D31、D17和开关变压器T3的①-②绕组加到U4的⑤脚,进入集成块内部电路后分为两路:一路加到内部MOS开关管的漏极,还有一路经集成块内部的恒流源充电电路向①脚外接电容C46进行充电,当C46上充得的电压达到7.5V以上时内部的准谐振电路启动进入振荡状态,产生振荡脉冲信号。
振荡电路产生的振荡脉冲信号经集成块内部相关电路(激励脉冲形成和驱动等电路形成)处理后直接输往内部MOS开关管的控制极。
MOS开关管在驱动电路输出的脉冲信号作用下,进入开关工作状态,在漏极和源极之间形成变化电流。
该变化电流流过开关变压器T3的①-②绕组,在①-②绕组中产生周期性变化磁场,此变化磁场通过变压器T3的互感作用,在开关变压器的次级产生感应电压。
开关变压器T3次级(FL1)-(FL2)绕组的感应电压,经由D20、C49、L7等元件组成的整流滤波电路整流滤波后,得到+5VSB直流电压,通过接口电路CNS1送往信号处理板上控制系统电路,作为电视机工作在待机状态时,控制系统电路的工作电压。
开关变压器T3③-④绕组感应的脉冲电压有D18、C46组成的整流滤波电路整流后,得到16.9V的直流电压分两路输出:一路经R100加到集成块U4的①脚,作为U4稳压工作状态下的电源电压;还有一条加到Q12的集电极,作为Q12的工作电压。
副开关电源的稳压电路:该电路主要有集成块U4内部相关电路和PC2、U5、R102、R103等元件组成。
其中,PC2为光耦合器,U5为误差放大器,R102 、R103为取样电阻。
集成块U4④脚为稳压调整控制电压输入端,控制④脚输出电流的大小,就可对开关电源振荡电路的工作状态(脉冲占空比)进行调整,实现开关电源输出电压稳定。
过压和过载保护电路:副开关电源中的过压保护电路由D21、PC5A、R104组成。
电视机正常工作时,由于开关电源输出电压没有超过稳压电路的稳压范围,所以过压保护电路不工作,相当于该部分电路从电路中断开。
当开关电源输出电压升高到超过开关电源设定的稳压范围时,D21击穿,PC5A导通。
PC5A导通后,U4①脚输入电流增大,当①脚输入电流增大到超过允许值时,内部过压保护电路启动进入工作状态,输出控制电压使内部启动放大电路停止工作。
从而实现副开关电源的过压保护。
过载保护是通过对反馈环节工作情况的检测来确定开关电源输出端是否出现过载的。
当开关电源输出端上的负载出现短路故障导致过载时,开关电源输出端电压必然会下降,使开关电源中的稳压电路停止工作,即稳压电路中的U5、PC2停止工作,集成块U4④脚电压上升,升高的电压经集成块内部的比较放大电路处理后形成控制电压送往驱动脉冲形成电路使其停止工作。
三:主开关电源和启动供电电路主开关电源和PFC电路的启动供电电路主要由Q11、Q12、U3、D29和PC3等元件组成,相关如图2:Q12、D29组成单管稳压电路,Q11、U3、PC3、D28组成受控稳压电路。
电视机工作在待机状态时,信号处理板上的控制系统电路输出的开、关机控制电压为低电平“0”V,Q14因基极无偏置电压截止。
Q14截止后,光耦合器PC3截止。
U3的K-A极之间无电流回路,U3截止,此时Q11基极为高电平,Q11截止集电极无电压输出,主开关电源和PFC电路中的激励脉冲形成电路(由集成块L6599D、UCC2805组成)因无启动供电电压不工作,无激励脉冲输出。
这说明电视机处于待机状态时,主开关电源和PFC电路是不工作的。
用遥控器或本机键开机后,信号处理电路输出的开关机控制电压由低电平“0V”变为高电平“5V”,Q14、PC3均由截止转为饱和导通后,U3的(A)脚通过PC3次级接地,U3启动进入工作状态,Q11基极由高电平变为低电平,Q11导通。
单管稳压器Q12发射级输出的电压经Q11的“集电极-发射极”后分为两路:一路送往PFC 电路中的集成块U1(UCC28051)的⑧脚,另一路输往主开关电源中的集成块IC1(L6599D)的⑫脚,作为主开关电源的启动电压。
图2四:主开关电源电路主开关电源主要由IC1(L5699D)、Q4、Q5、T2、U2、PC1、U6、Q10等元件组成,电路如图3所示,该部分电路的作用使为整机信号处理部分电路,逆变器电路提供+5V、24V电压。
主开关电源实际上由两个相对独立的电源组成:一个是主开关电源的振荡、稳压、输出电路,另一个是二次电压形成电路。
主开关电源的振荡、稳压、输出电路:主开关电源的振荡、稳压电路主要由集成块IC1、光耦合器PC1、误差放大器U6等元件组成。
集成块IC1是一块开关电源专用集成电路,是一个半桥拓补结构频率可调脉冲信号发生器。
在用遥控器或按手动开机键后,主开关电源启动供电电路Q11输出的+13.2V 电压一旦加到集成块IC1⑫脚,IC1内部振荡电路便启动进入振荡状态产生振荡脉冲信号。
振荡电路产生的振荡脉冲信号经集成块内部相关电路(门限电路、驱动电路等)处理后,形成相位完全相反(相差180度)的两组激励脉冲信号分别从集成块⑪、⑮脚输出。
加到Q4、Q5的控制极。
开关管Q4、Q5在驱动电路输出的脉冲信号作用下,进入开关工作状态下,在漏极和源极之间形成变化电流。
该变化电流流过开关变压器T2①-②绕组,在T2①-②绕组中产生周期性的变化磁场,此变化磁场通过变压器T2的互感作用,在开关变压器的次级产生感应脉冲电压,次级产生的感应脉冲电压经接在开关变压器次级的整流滤波电路整流滤波和二次稳压电路处理后,形成整机所需要的直流电压。
主开关电源是通过改变开关电源振荡电路的振荡频率实现稳压的。
开关变压器T2②-⑦绕组与电容C33组成串联谐振电路,串联谐振电路中心频率为:F=1/2π√LC,其中:L表示T2②-⑦绕组的等效电感量,C表示电容C33的容量。
根据串联电路的特性,当加在T2②-⑦绕组与电容C33组成的串联电路上的信号频率等于F是,变压器T2②-⑦绕组与电容C33构成的电路中的回路电流最大,电感和电容两端的电压最高,当加在T2②-⑦绕组与电容C33组成的串联谐振电路上的信号频率偏离中心偏离时,T2②-⑦绕组与电容C33两端的电压均会低与中心频率是的电压。
稳压电路的稳压过程为:开关电源的稳压取样来自+24V,当开关电源因某种原因导致其输出电压升高时,升高的电压经电阻R92、R114分压后加到误差放大器U6的R极,U6的K极电位下降,PC1初级发光二极管导通能力增强,发光强度增大,次级电流增大。
IC1⑤脚电位下降,⑤脚下降的电压经集成块内部电路处理后形成控制电压加到振荡电路上,使振荡电路的频率偏离中心频率,然后通过LC串联谐振电路的作用使开关电源输出电压下降到正常值。
当开关电源因某种原因导致其+24V输出电压下降时,光耦合器PC1的工作情况虽然与电压升高的情况相反,但集成块内部振荡电路的工作情况与电压升高的情况是相同的,最终结果也是使振荡电路的振荡频率偏离中心频率实现电压回归到正常值。
主开关电源有三组电压输出,其中,由D8、C73组成的整流电路输出+24V电压,D2、D7、C10、C13等元件组成的整流电路输出+24V电压,D6、C11、C69输出组成的整流电路输出+24V电压。
二次稳压形成电路在主开关电源输出电路中,集成块U2和MOS管Q10等元件组成二次电压(+5V)形成电路。
其中,U2(UC38433)及外围组成激励脉冲形成电路,Q10为开关管。
主开关电源启动工作后,开关变压器次级D8负载端输出的电压一旦经R62加到集成块U2的⑦脚,集成块内部的振荡电路就会启动产生振荡脉冲信号。
振荡电路产生的振荡脉冲信号经集成块内部电路处理后从⑥脚输出,然后经R64加到Q10的控制极,控制Q10的工作状态。
在Q10截止后通过C69、D16形成+5V电压供给信号处理板。
过流、过压和过然保护电路主开关电源中的过流、过压和过然保护电路主要由ICS1(LM324)和PC4组成,电路如图4。
过压保护:过压保护检测对象为:+5V、+24V输出端电压,该部分电路主要由ZD2、D25、ZD4、D27组成。
图4当主开关电源工作异常,导致其任意输出端电压升高到超过稳压二极管ZD2、或ZD4的稳压范围时,ZD2、D25或ZD4、D27组成的电路就会导通,+5V、+24V输出端电压就会通过ZD2、D25或ZD4、D27加在Q13的基级使Q13导通,Q13导通后,光耦合器PC4初、次级的电流增大,主开关电源中的集成块IC1⑧脚注入电流增大,⑧脚为中断控制信号输入端,当⑧脚增大的电流超过其设定的门限时,集成块内部的保护电流就会启动,关闭内部的激励脉冲驱动电路,主开关电源就会停止工作。
过流保护:过流保护主要由集成块ICS1组成。
过流保护检测对象为+5V、+24V输出端负载。
主开关电源的+5V、+24V输出端分别接在比较放大器ICS1的反相输入端。
当+5V、+24V输出端负载电路出现短路故障导致输出端电压瞬间下降时,比较放大器ICS1的①、⑧脚电压就会上升而迫使Q13导通。
