矿山电工总复习
矿山电工复习资料
矿山电工学第一章矿山供电系统与电气设备1、概述一、基本概念：1、矿山供电——矿山所需电能的供应和分配问题。
任务：如何安全可靠的将电能运送到用户手中。
为什么要用电能作为主要力：易转换、运输和分配方便、控制和测量简单、成本低2、电力系统——电能由各种形式的发电厂产生，经过输送、变换和分配，到达分散的电能用户，这些生产——变换——传输——分配——消费的环节,组成的一个有机整体，叫做电力系统。
（为什么建立大型电力系统？有利于一次能源（煤油）的利用、减小电能损耗，降低发电成本、保证了供电质量（电压、频率）、提高了供电的可靠性、有利于今后的发展）3、发电厂：是将一次能源转换为电能的工厂。
4、变、配电所：变电所是<汇集电能、变换电压、分配电能>的中间环节，它由各种电力变压器和配电设备组成。
<不含电力变压器>的变电所称为配电所。
(作用、区别、分类)二、电力系统的额定电压：1、用电设备额定电压：能使用电设备正常运行并获得最佳经济效果的电压。
2、具体规定：见下图1、用电设备（受电设备）与同级电网的额定电压相同；2、发电机（供电设备）高于同级电网的额定电压5%；3、电力变压器（有几种）：⑴一次线圈（有两种情况） a、当变压器一次直接与发电机相连时，如图所示，T1，其额定电压与发电机相同，即高于同级电网额定电压的 5%。
b、当变压器一次与线路相连时，如图所示T2，其额定电压与同级电网的额定电压相同。
⑵二次线路（也有两种情况） a、当二次与输电线路相连时（一般为高压6KV以上），一要考虑变压器内部损耗 5%，同时又要考虑线路上损耗5%，所以其电压要比同级电网的额定电压高10%，如图T1所示。
b、当二次与用电设备相连时（一般为低压），则其电压高出同级电网的额定电压5%，如图T2所示。
例题:P79 30三、电力负荷及对供电的要求： 1、电力负荷： 是指设备或线路正常运行时消耗和损耗的功率之和。
2、电力负荷的分级： ⑴ 一级负荷：当中断供电时，将造成人身伤亡者，或在政治、经济上造成重大损失者，为一级负荷。
矿井电工复习资料
29、人体直接接触带电电气设备才能 值超过了该设备的（额定电流）值，
16、隔爆型馈电开关是带有自动跳闸 发生触电。（× ）
并超过允许过负荷时间
装置的供电开关（√ ）
30、零序电压保护可以实现有选择的 16、隔爆检漏继电器与（自动馈电开
17、高压隔离开关可切断负荷电流和 绝缘监视。（× ）
关）配合来进行漏电保护。
的是补偿电网接地时的容性电流。 增加电压降低）
气设备。
（√ ）
3、为限制井下容量，在下井电缆线 19、无限大容量电源系统是指（在短
20、凡停电会造成人身伤亡和重大设 路中可装设（限流电抗器）
路过程中认为电源电压不变）；
备 损 坏 事 故 的 负 荷 为 一 级 负 荷 。 4、综采工作面电气设备的操作控制 20、开关中装有的RC阻容吸收装置是

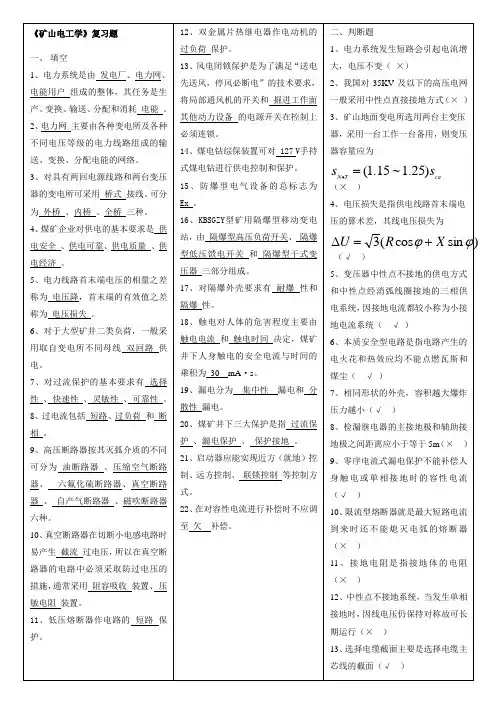

《矿山电工学》复习题
12、双金属片热继电器作电动机的 二、判断题
一、 填空 1、电力系统是由 发电厂、电力网、 电能用户 组成的整体，其任务是生 产、变换、输送、分配和消耗 电能 。 2、电力网 主要由各种变电所及各种 不同电压等级的电力线路组成的输 送、变换、分配电能的网络。 3、对具有两回电源线路和两台变压 器的变电所可采用 桥式 接线。可分 为 外桥 、内桥 、全桥 三种。 4、煤矿企业对供电的基本要求是 供 电安全 、供电可靠、供电质量 、供 电经济 。 5、电力线路首末端电压的相量之差 称为 电压降，首末端的有效值之差 称为 电压损失 。 6、对于大型矿井二类负荷，一般采 用取自变电所不同母线 双回路 供 电。 7、对过流保护的基本要求有 选择 性 、快速性 、灵敏性 、可靠性 。 8、过电流包括 短路、过负荷 和 断 相。 9、高压断路器按其灭弧介质的不同 可分为 油断路器 、压缩空气断路 器、 六氟化硫断路器、真空断路 器 、 自产气断路器 、磁吹断路器 六种。 10、真空断路器在切断小电感电路时
矿山电工学复习知识点资料
矿山电工学复习资料第一章矿山供电系统与设备1.电力负荷分级与对供电的要求：（1）安全性；〔2〕可靠性；〔3〕良好质量；〔4〕技术经济合理2.电力负荷分级：（1）一级负荷：凡因突然中断供电,将造成生命危害；导致重大设备破坏且难以修复；打乱复杂的生产过程并使大量产品报废,给国名经济造成重大损失者,均属一级负荷.采用两个独立电源的双回路供电〔煤矿：通风、排水、提升〕.（2）二级负荷：凡因突然中断供电,将造成大量减产,产生大量废品,大量原材料报废,使工业企业内部交通停顿的,均属二级负荷.采用双回路供电〔煤矿：井底车场整流设备、采区变电所、井筒防冻设备〕.（3）三级负荷：其他属三级负荷.采用单一回路供电.3.保证电能的良好质量：主要是指应将供电系统中交流电的电压幅值和频率保持在一定允许变动范围内,并使其波形畸变在允许的范围之内.4.系统或网络结构的基本方式：放射式、干线式、环状式.5.桥式结构：内桥式、外桥式、全桥式.请大家参照书本P13图 1-7.内、外桥的特点：外桥导变压器,内桥导线路.6. 供电系统：〔1〕深井供电系统特征：高压电能用电缆送到井下,并直接送到采区.供电模式：地面变电所——井下中央变电所——采区变电所——移动变电站（2）井下供电系统特征：采区用电是直从地面向井下钻眼提供的.供电模式：哪里用电大,哪里就用高压变电所.（3）平硐开采供电系统第二章安全用电与保护1.煤矿井下最重要的电气保护：漏电保护、保护接地、过流保护.2.矿井瓦斯爆炸条件：（1）瓦斯浓度达到5%～16%；〔2〕温度达到650℃～750℃的点火源.井下瓦斯、煤尘最下点燃能量：0.28 mJ3.矿用防爆电气设备的类型：（1）矿用增安型电气设备〔Exe I〕；〔2〕矿用隔爆型电气设备〔Exd I〕；〔3〕防爆油浸型电气设备〔Exo I〕；〔4〕本质安全型电气设备〔Exib I〕；〔3〕防爆正压型电气设备〔Exp I〕；〔3〕防爆特殊型电气设备〔Exs I〕；Exd I:指具有隔爆外壳的矿用电气设备.隔爆外壳是利用间隙防爆原理设计制造的.隔爆外壳必须具有耐爆性和隔爆性.耐爆性：亦称爆炸稳定性,即外壳有足够的机械强度.隔爆性能主要靠〔隔爆三要素〕隔爆面长度、间隙厚度和隔爆面光洁度来保证.Exib I：在规定的实验条件下,正常工作或规定的故障条件下,所产生的电火花和热效应,均不能点燃规定的爆炸性混合物的电路,叫本质安全电路,全部电路为本质安全电路的电气设备,叫本质安全型电气设备.4.标准值（1）人体电阻：1000欧；〔2〕安全电流：30mA；〔3〕允许按秒值：30mA·s5.计算：井下低压电网的人身触电电流I ma的计算〔第一次课堂作业的第一题〕.书本P95.〔请大家务必参照书本,仔细琢磨,记住公式！〕6.漏电保护原理：（1）附加电源直流检测式漏电保护〔书本P110：计算动作电阻值R se,第一次课堂作业的第二题〕（2）利用三个整流管的漏电保护；〔3〕零序电压漏电保护；〔4〕零序电流式漏电保〔5〕零序功率方向式漏电保护；〔6〕旁路接地式漏电保护7. 实验题JY82型矿用隔爆型检漏继电器.请大家参照书本P117图2-18.弄懂发生漏电故障直流检测回路与防止发生人身触电原理.8.保护接地：就是用导体把电气设备中所有正常不带电,当绝缘损坏时可能带电的外露金属部分,和埋在地下的接地极连接起来.它是预防人身触电的一项重要措施.9. 电气上的"地"：在20m以外的土壤中几乎没有电压降,因而认为该处的电位为零,这就是通常所说的电气上的"地".10. 对地电压：接地回路中任何一点对电气上的"地"的电位差,称为对地电压.11. 跨步电压Vss:当人的两脚站在这种带有不同电位的地面上时,两脚间的电位差叫做跨步电压Vss.计算时一般取步距0.8m,即取0.8m间的电位差为跨步电压.12. 井下保护接地一定要构成系统.要求从任意一个局部接地装置处所测得的接地系统总接地电阻不得超过20欧.每个移动式电气设备与接地系统或局部接地极之间接地芯线的电阻不得超过1欧.13. 短路计算的目的：〔1〕计算最大三相短路电流的目的在于检验电气设备的分断能力与动稳定和热稳定〔开关设备的出口处〕.〔2〕计算最小两相短路电流用于检验〔开关设备〕短路保护的灵敏度〔短路点应该选在被保护线路的最远端〕.14. 计算：高压电网短路电流参数的计算.书本P141.〔第二次课堂作业〕.15. 什么叫动稳定？供电系统中的电气设备和载流导体,当电流流过时相互间存在作用力,即一相电流所产生的磁场对其他相电流的作用力,称为电动力.正常时因负载电流不大,所以电动力很小.当系统某处发生短路时,特别是流过冲击电流的瞬间,产生的电动力最大,可能导致导体永久变形或设备破坏.所以,要求电气设备和载流导线必须具有足够的承受短路电动力的能力,即动稳定性.16. 什么叫热稳定？如果导体与设备在短路的最高温度不超过设计规程的允许温度〔120℃～400℃〕,则认为该导体与设备对短路电流是热稳定的.17. 假想时间t ph:是指在此时间内短路稳态电流Iss所产生的热量等于短路全电流is在实际短路时间st内所产生的热量.18. 对过流保护的要求：〔1〕动作迅速；〔2〕动作有选择性；〔3〕可靠性；〔4〕动作灵敏.19. 熔断器：额定电流：熔断器的额定电流与熔体的额定电流是有区别的.（1）熔断器的额定电流是铭牌上规定的长时间通过熔断器的最大电流.（2）熔体的额定电流是指允许长时间通过而熔体不熔断的最大电流.额定电压：反映的是灭弧能力,而不是绝缘问题.较低电压的熔断器不能用于较高电压回路,因为灭弧能力不够；较高电压的熔断器也不能用于较低电压回路,因为灭弧能力过大,使电流变化率过大而产生过电压.极限分断能力：是指它最大能力切断多大的短路电流,也就是灭弧能力.20. 对煤矿井下电网的过流保护,有几点要求：〔1〕确保可靠性和快速性,兼顾选择性.〔2〕各级保护应有一级后备保护.〔3〕采用熔断器保护时,熔体必须与保护的电缆截面相配合.。

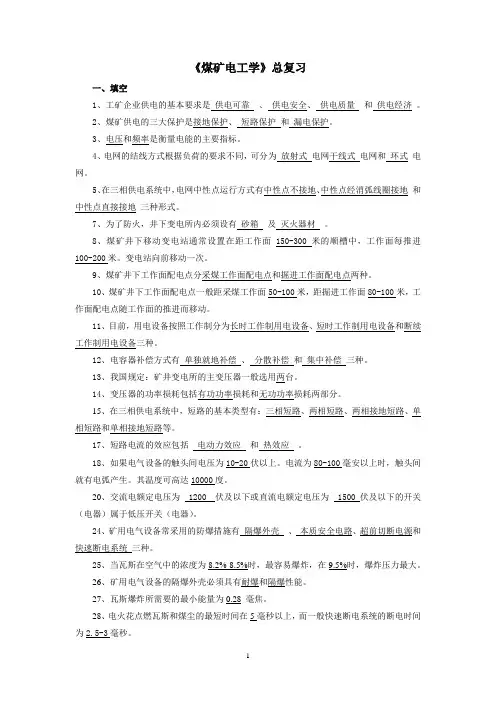

煤矿电工学总复习
《煤矿电工学》总复习一、填空1、工矿企业供电的基本要求是供电可靠、供电安全、供电质量和供电经济。
2、煤矿供电的三大保护是接地保护、短路保护和漏电保护。
3、电压和频率是衡量电能的主要指标。
4、电网的结线方式根据负荷的要求不同，可分为放射式电网干线式电网和环式电网。
5、在三相供电系统中，电网中性点运行方式有中性点不接地、中性点经消弧线圈接地和中性点直接接地三种形式。
7、为了防火，井下变电所内必须设有砂箱及灭火器材。
8、煤矿井下移动变电站通常设置在距工作面150-300米的顺槽中，工作面每推进100-200米。
变电站向前移动一次。
9、煤矿井下工作面配电点分采煤工作面配电点和掘进工作面配电点两种。
10、煤矿井下工作面配电点一般距采煤工作面50-100米，距掘进工作面80-100米，工作面配电点随工作面的推进而移动。
11、目前，用电设备按照工作制分为长时工作制用电设备、短时工作制用电设备和断续工作制用电设备三种。
12、电容器补偿方式有单独就地补偿、分散补偿和集中补偿三种。
13、我国规定：矿井变电所的主变压器一般选用两台。
14、变压器的功率损耗包括有功功率损耗和无功功率损耗两部分。
15、在三相供电系统中，短路的基本类型有：三相短路、两相短路、两相接地短路、单相短路和单相接地短路等。
17、短路电流的效应包括电动力效应和热效应。
18、如果电气设备的触头间电压为10-20伏以上。
电流为80-100毫安以上时，触头间就有电弧产生。
其温度可高达10000度。
20、交流电额定电压为 1200 伏及以下或直流电额定电压为 1500 伏及以下的开关（电器）属于低压开关（电器）。
24、矿用电气设备常采用的防爆措施有隔爆外壳、本质安全电路、超前切断电源和快速断电系统三种。
25、当瓦斯在空气中的浓度为8.2%-8.5%时，最容易爆炸，在9.5%时，爆炸压力最大。
26、矿用电气设备的隔爆外壳必须具有耐爆和隔爆性能。
27、瓦斯爆炸所需要的最小能量为0.28 毫焦。
矿山电工学试题
《矿山电工学》复习题一、填空1 电力系统是由发电厂、电力网、电能用户组成的整体，其任务是生产、变换、输送、分配和消耗电能。
2、电力网主要由各种变电所及各种不同电压等级的电力线路组成的输送、变换、分配电能的网络。
3、对具有两回电源线路和两台变压器的变电所可采用桥式接线。
可分为_____________ 外桥_____ 、内桥、全桥三种。
4、煤矿企业对供电的基本要求是供电安全、供电可靠、供电质量、供电经济。
5、电力线路首末端电压的相量之差称为电压降，首末端的有效值之差称为电压损失_____ 。
6、对于大型矿井二类负荷，一般采用取自变电所不同母线双回路供电。
7、对过流保护的基本要求有选择性、快速性、灵敏性、可靠性___。
8、过电流包括短路、过负荷禾口 _________ 。
9、高压断路器按其灭弧介质的不同可分为油断路器、压缩空气断路器、六氟化硫断路器、真空断路器、自产气断路器、磁吹断路器六种。
10、真空断路器在切断小电感电路时易产生截流过电压，所以在真空断路器的电路中必须采取防过电压的措施，通常采用阻容吸收装置、压敏电阻装置。
11、低压熔断器作电路的短路保护。
12、双金属片热继电器作电动机的过负荷保护。
13、风电闭锁保护是为了满足“送电先送风，停风必断电”的技术要求，将局部通风机的开关和掘进工作面其他动力设备的电源开关在控制上必须连锁。
14、煤电钻综保装置可对127 V 手持式煤电钻进行供电控制和保护。
15、防爆型电气设备的总标志为Ex ______________ 。
16、KBSGZ型矿用隔爆型移动变电站，由隔爆型高压负荷开关、隔爆型低压馈电开关和隔爆型干式变压器三部分组成。
仃、对隔爆外壳要求有_____ 耐爆_________ 性和 ______ 隔爆____ 性。
18、触电对人体的危害程度主要由触电电流________ 和_________ 决定，煤矿井下人身触电的安全电流与时间的乘积为30 ________ mA • s。
煤矿电工学总复习
煤矿电工学总复习
煤矿电工学是煤矿硐室技术职业培训的重要课程，随着能源变革，是煤矿电气设备安
全生产的基础课程。
本课程系统总结和归纳了煤矿硐室中电工作业中重点技能和操作规程，其内容主要涉及煤矿电气设备基本原理、煤矿电气设备操作、调试、维护和保养以及新型
电气设备应用等方面。
煤矿电工学理论知识，主要涉及：煤矿光电电缆的选择、安装及使用；电力特性的定
义及其测量技术；煤矿用电安全工作规程及相关知识等；煤矿电气设备的安装、调试及运
行维护、保养检修；采掘机布线、电气设备的分析、诊断及技术维修等；煤矿供电电力系
统的分析、设计及维护等。
煤矿电工学在实际操作中，有助于确保煤矿工程的安全生产，使安全生产和劳动力的
生命安全得到有效的保障和管理。
因此，深入学习和掌握煤矿电工学理论知识和实践技能，对从事电气设备安装、调试和维护、保养检修工作的人员，无外乎是具有重要意义的。
煤矿电工学，为每一位从事电气安全、安全管理工作的人员提供了一种全新的系统机制。
学习和熟练掌握电气技能的专业人员，不仅能更好的帮助企业节约能源，防止事故的
发生，还能减少硐室人员的伤亡。
因此，如何把学好的知识技能运用到实践中，致力于安
全生产，承担起责任，有更大的改变和影响，是每个工作者应当思考问题与深入研究的任务。
矿山电工学总复习——考试重点全解
第一章 煤矿供电系统
煤矿企业对供电的基本要求是什么？ 对供电的技术合理性要求电压偏移不能超过多少？ 能识别各类不同的负荷类型 电力系统和电力网的基本概念 了解煤矿常用的电压等级 配电网的接线方式及适用范围
区分配电网的接线方式和变电所的接线方式
电力网各种结线方式分类
1）放射式电网
适用：负荷容量大或孤立的重要用户
２）干线式电网
适用：单回路干线式一般使用三类负荷供电， 双回路干线式一般使用二、三类负荷供电。
３）环式电网 适用：负荷容量相差不太大，彼此之间相 距较近，而离电源都较近，且对供电可靠性要 求较高的重要用户。
配电网的接线方式：放射式、干线式、环式
变电所的接线方式：线路---变压器组接线、 桥式
（1）作用：连接和固定导线、安装横 担和绝缘子、紧固和调整拉线等。
档距和弧垂的概念
导线 弧垂
对地最小距离
电杆
档距
三、架空导线截面的选择
设计原则：首先要注意选择导线截面的条件，而后侧 重使用其中一条进行设计，利用其它条件进行校验。
1、按经济电流密度 选择导线截面
3、按长时允许电流 选择导线截面
2、按允许电压损失 选择导线截面
造成短路原因：电气设备载流部分绝缘损坏、 设备老化、使用不当、外力作用、过电压、误 操作、鸟兽触及等。
2、短路的危害
3、短路的危害 1）特点： (1)因总阻抗减小使得电流剧增（电流大）达到几万甚至几十万安。 (2)系统电压骤降。
2）后果： （1）损害设备和线路，引起火灾。 （2）电压骤降，设备不能正常工作。 （3）保护装置动作，造成停电。 （3）影响电力系统运行，发电机失步。 （4）短路电流产生交变磁场，对通信线路、电子设备产生干扰。
《矿山电工学》复习题.doc
20141—2015学年第一学期《矿山电工学》（赖昌干主编本）复习题一、填空题：（注明者每小空1分，未注明者每小空0.5分，共15分）1?■电力系统是指：电力由各种形式的发电厂生产，经过输送、变换和分配，到达分散的电能用户，这些生产——传输——分配——消费的所有环节组成的一个有机整体。
（1分）★电力系统的主要环节包括：发电厂、变电所、电力网、用户。
2. 按电压大小，电压等级的规定范围是：低压电网W1KV,高压电网3?330 KV,超高压电网>330?1000 KV,特高压电网>1000 KVo3. ■额定电压是：能使发电机、变压器、网路、用电器正常工作、技术性能和经济效果最好的电压。
（〔分）★煤矿常用的额定低压是380 V、660 V、1140 V。
4. 一台变压器的型号是KSGB,其含义是：矿用、三相、干式、隔（防）爆变压器。
5. 瓦斯和煤尘同时存在时，爆炸的最小浓度下限是：瓦斯浓度0.5% 、煤尘浓度34. 56. 《煤矿安全规定》：人体阻抗为 1 心,安全电流为30mA ,允许安秒值为30mA?s °7. ■保护接零是：把用电设备正常情况下不带电的金属外壳部分与电网的零线做电气联接的保护措施。
（［分）★．保护接地是指：用导体把用电设备中正常不带电、绝缘损坏时可能带电的外露金属部分和埋在地下的接地极联接起来，预防人身触电的一项极其重要的保护措施。
（1分）&过电流是指：流过电气设备或线路的电流超过额定值或允许值°产牛原因是：超负荷、短路、电动机断相运行等。
9. ?画出下列电气元件的图形符号：继电器常开触点_________________ 、启动按钮 ____________ 、继电器线圈__________ 、停止按钮___________ o★画出下列电气元件的图形符号：继电器线圈 ________________ 、三相熔断器 ________________ 、启动按钮_____________ 010. ?井下动力电压常用交流380 、660 、1140 V。
矿山电工学复习及答案
《矿山电工学》复习一、单项选择1.凡因突然中断供电，将造成生命危害；导致重大设备破坏且难以恢复；打乱复杂的生产过程并使大量产品报废，给国民经济造成重大损失者，属于（）。
A 一级负荷B 二级负荷C 三级负荷D 四级负荷2.凡因突然中断供电，将造成大量减产，产生大量废品，大量原材料报废，使工业企业内部交通停顿的，属于（）A 一级负荷B 二级负荷C 三级负荷D 四级负荷3.电源线路较长（线路故障概率较大）的变电所，适合（）结线。
A内桥B外桥C全桥D空桥4.一般认为距离电气设备接地极（）米以外的地方土壤电位为零，称为电气上的“地”。
A 10B 20C 30D 405.在我国，现行规定在有高度危险的条件下允许安全电压值为（）。
A 65VB 36 VC 12 VD 5V6.为了提高用户的功率因数，应在线路上装设。
（）A并联电抗器B并联电容器 C 串联电抗器D串联电容器7.煤矿井下煤电钻使用的电压为（）。
A 660B 380C 1140D 1278.接触器可用来进行（）A、电动机主回路的接触或切断B、主电路的短路保护C、主电路的过负载保护9. 交流接触器的短路环有何作用（）。
A 动作迅速B提高灵敏度C提高可靠性D减小振动和噪声。
10.如下设备不需要进行动稳定校验的是（）。
A 断路器B 负荷开关C 隔离开关D电压互感器11.本质安全电路的工作特点为（）CA QS1,QS2,QFB QS2,QS1,QFC QF,QS1,QS2D QF,QS2,QS113电力电容器的补偿方式中三种补偿方式补偿区的大小关系是（）。
A 高压集中补偿> 低压成组补偿> 分散就地补偿B高压集中补偿< 低压成组补偿< 分散就地补偿C高压集中补偿= 低压成组补偿= 分散就地补偿D高压集中补偿> 低压成组补偿< 分散就地补偿14.电力设备的经济运行是使（）最小而获得最佳经济效益的运行方式A有功损耗 B 无功损耗C 有功负荷 D 无功负荷15. 光源在单位时间内向周围空间辐射出的，使人眼睛产生光感觉的能量称为（）A 光通量B 发光强度C 照度D 色温16.SF6断路器中灭弧介质SF6气体的作用是（）A、绝缘B、灭弧C、绝缘及灭弧17.矿山供电系统中有两条进线电源线，两台变压器，中间有母联开关的结线称为（）结线方式。
矿山电工复习参考资料-2
矿山电工复习参考资料-2矿山电工复习参考资料第一章矿山供电系统及设备1.电力系统：一个发电、变电、输电、配电、用电等环节所组成的整体。
2.电力系统额定电压U N1)用电设备的额定电压=电力网额定电压U N2)发电机额定电压比电力网额定电压高5%，即取1.05U N3)变压器：与线路或系统相连取U N受电侧发电机相连取1.05U N升压变压器取1.1U N供电侧 1.1U N—漏抗相对较大降压变压器1.05U N—用电器漏抗小3.深井供电系统与浅井供电系统的比较深井供电系统：特点：设立井下中央变电所决定因素：井下负荷、涌水量组成：三级供电供电回路数：两回或两回以上浅井供电系统：特点：不设立井下中央变电所，而是井底车场配电所，并且采用通过钻眼向采区供电决定因素：煤层埋藏不深（一般100～200m），井田范围大，井下负荷不大，涌水量小。
4.何谓桥式接线？试述桥式接线的特点及其应用范围。
1)桥式接线是用一条由断路器和隔离开关组成的、横连跨接的“桥”，将“两个线路—变压器组”高压侧连接起来的接线方式。
2)外桥接线特点：①跨接桥接在变压器断路器QF1和QF2的外侧线路，进线回路只装隔离开关；②对变压器的切换操作方便，电源进线回路切换操作不方便。
适用范围：①供电线路较短，线路切换少的变电所。
②由于某种原因要经常切换变压器的变电所。
③有稳定穿越功率的变电所。
④处于环网中的变电所。
⑤向一、二级负荷供电的情况。
3）内桥结线特点：①跨接桥接在变压器断路器QF1和QF2的靠变压器侧，变压器电源端仅装隔离开关。
②提高了电源线路运行的可靠性，导闸操作灵活方便。
适用范围：①电源线路较长的变电所。
②不需经常切换变压器且负荷稳定的变电所，③没有穿越功率的变电所。
④处于电网终端的变电所。
⑤向一、二级负荷供电的情况。
4）全桥接线特点：①克服了不能避免用操作容量较小的隔离开关切断空载电路的缺点。
②操作方便、运行灵活；但占地面积大，投资较大。
矿山电工复习资料
一、什么是一级负荷；二级负荷；三级负荷；四级负荷。
凡突然停电，造成人身伤亡，或设备严重损坏，给国家经济带来重大损失的用电负荷，称为一级负荷。
二、对一级负荷必须用两个独立电源供电。
三、什么是干线式供电？其分支线一般不超过5条。
所谓干线式供电，就是从公共配电干线上直接引出分支线向用户供电。
四、工矿企业要求，供电电压偏移不超过额定电压的±5%，频率允许偏差不超过额定频率的0.2Hz五、目前向综采工作面供电的电压是1140 V。
六、《煤矿安全规程》规定，井下各级配电电压和各种电气设备的额定电压等级应符合：高压不超过10kV，低压不超过1140V，照明、信号、电话和手持式电气设备的供电额定电压不超过127V，远距离控制线路的额定电压不超过36V。
七、煤矿井下供电的“三大”保护为短路保护、漏电保护、接地保护。
八、在矿山供电系统中，通常使用电抗器来限制井下变电所母线的短路电流。
九、在煤矿企业中，常用电容器组来提高功率因数。
十、补偿电容器组应该单独装设控制、保护盒放电设备。
十一、为什么要提高功率因数？提高功率因数通常采用哪些方法？答：1、当有功功率不变时，发电机和变压器的设备容易得不到充分利用；2、在线路输送有功功率相同的条件下，线路电流增大，电压损失增大，供电质量下降，使线路末端电动机的启动和运行困难；3、线路上功率损耗增大，浪费电能。
提高功率因数通常采用的方法：1、提高自然功率因数。
如让电动机和变压器在满载或接近满载的情况下运行；有条件时，可采用同步电动机过励磁运行；尽量选择使用鼠笼式异步电动机；条件允许，可用高压电动机代替低压电动机，以减少作为中间环节的变压器；提高传动装置的效率等。
2、采用并联电容器的方法人工补偿功率因数。
十二、矿用移动变电站属于防爆型电气设备。
十三、矿用一般型电气设备上铸有KY字样，而矿用隔爆型电气设备上铸有ExdI字样。
十四、井下移动变电站通常设置在距工作面150~300米的顺槽中，随工作面的推进向前移动。
煤矿矿山电工学考试复习资料
跨步电压：当人的两脚站在带有不同电位的地面时，两脚间的电位差叫做跨步电压。一般取0.8米间的电位差为跨步电压。
重复接地：沿零线把一点或多点再行接地称为重复接地。
过流保护：当电流超过设定电流时候，设备自动断电，以保护设备。
电力用户为什么要分级？怎样分级？煤矿电力负荷是怎样分类的？⑴为确定供电工程设计和建设标准，保证使建成投入运行的供电工程的供电可靠性能满足生产或安全、社会安定的需要。⑵①一级用户：凡突然停电会造成人身伤亡或设备损坏，长期才能恢复生产或造成重大经济损失的为一级用户。②二级用户：凡突然停电会造成大量废品，生产系统紊乱，在经济上造成较大损失的为二级用户。③凡不属于一级、二级的均为三级用户。⑶矿山电力负荷可分为3类：一级负荷、二级负荷、三级负荷。
井下发生漏电的原因？
⑴电缆或电气设备本身的原因：①铺设在井下巷道内的电缆、由于井下环境潮湿且运行多年而漏电。②开关设备长期使用、接线板潮湿可能造成漏电。③长期使用的电动机，工作时绕组发热膨胀而漏电。⑵因施工安装不当引起漏电。⑶因管理不当引起漏电。⑷因维修操作不当引起漏电。⑸因意外事故引起漏电。
漏电保护的目的、原理及要求？
如何提高功率因素的方法：①提高用电设备本身的功率因素。尽量采用鼠笼式异步电动机；避免电动机与变压器的轻载运行；对不需调速的大型设备，尽量采用同步电动机；绕线式异步电动机同步化运行；尽量采用高压电动机，这样可以省掉降压变压器，从而消除了该变压器产生的无功损耗。②人工补偿提高功率因素。并联移相电容器组；采用同步调相机；采用可控硅静止无功补偿器；采用进相机改善功率因素。
试述采区变电所的配置和电气设备。
①采区配电所将6KV高压送到靠近用电负荷的移动变电站后变成低压，再送至配电点或用电设备的供电方式，即采区配电所——移动变电站——工作面配电点方式。②电气设备：高压配电箱、动力变压器、自动馈电开关、检漏继电器、手动启动器、磁力启动器、照明变压器。
矿山电工总复习文档
1.下列高压开关中不能用来切断负荷电流的是（ ），没有灭弧功能的为（ ），能用来切断负荷电流但不能切断短路电流的是（ ），可切除正常的负荷电流，又可切除短路故障电流的为（ ） A.断路器 B.隔离开关 C. 熔断器 D.负荷开关2.SN1-35G 系列断路器型号中S 的的含义是（ ） A.室内用 B.少油断路器 C.SF6断路器 D.轻型断路器3.RW4系列熔断器型号中的W 的含义是（ ）A.室外用B.万能式C.功率单位D.以上都不是 4.RN1系列熔断器型号中的N 的含义是（ ） A.室内用 B.万能式 C.熔丝金属类型 D.以上都不是5.下述结线方式中供电可靠性最高的是（ ），供电可靠性最差的是（ ）需用开关设备最多、投资最大的是（ ） A. 外桥 B. 内桥 C. 全桥 D. 线路-变压器组6. 下述结线方式中，供电可靠性最高的是（ ），供电可靠性最差的是（ ）需用开关设备最多、投资最大的是（ ） A.单母线断路器分段 B.单母线隔离开关分段 C. 单母线不分段 D.双母线7.煤矿井下向采煤机供电一般采用（ ）井下直流电机车供电一般采用（ ）井下向固定电气设备供电一般采用（ ） A.铠装电缆 B.架空线 C.一般橡套电缆 D.屏蔽橡套电缆8. 下列电力用户中，中断其供电影响最轻的是（ ），允许中断供电的是（ ） A.主副井提升B.井下中央泵房 C.地面家用照明 D.通风系统9.下列属于煤矿特殊电压等级的是（ ）综采采煤机一般额定电压为（ ），煤电钻额定电压为（ ） A.127V B.380V C. 660V D. 1140V10.断开带电线路时断路器与隔离开关的动作顺序为先断开 后断开 。
闭合带电线路时断路器与隔离开关的动作顺序为先闭合 后闭合 。
11.一级负荷的供电要求是 二级负荷的供电要求是.三级负荷的供电要求是12.根据矿层埋藏深浅、采煤方法、井下用电量多少等因素，矿井的供电系统可以采用的方式有 供电系统、 供电系统和 供电系统。
矿山电工学
矿山电工学复习资料一、填空题1. JY82型检漏继电器中零序电抗器的作用：可以保证三相电抗器星形点对地的绝缘水平、二是通过它的电感电流来补偿漏电，触电时的电容电流。
2. 由于短路电流的力效力一般发生在选择电器设备时需要对其经行稳定性校验称为热稳定校验。
3. 矿用各报设备的外壳必须具有耐爆性、隔爆性。
4. 电力部门对煤矿6KV高压电网供电的功率因数要求是不低于0.955. 煤矿安全规程规定，井下接地网上任一点测得的电阻不得超过 2 欧姆。
6. 井下漏电保护的侧重点是故障发生后的跳闸时间一旦发生漏电或人身触电，应尽快切断电源，将故障存在的时间减少到最短。
井下保护接地的侧重点是限制裸露漏电和人身触电电流的大小最大限度得降低故障的严重程度。
7. 采用单回路供电的负荷一般为三级负荷。
8. 桥式结构的“桥”是断路器、隔离开关组成的。
9. 附加电流直流检测式漏电保护主要的优点是：1.保护范围宽、动作无死区。
2.对整个供电单元具有电容电流补偿、漏电电流和人身触电电流小。
3.动作值整定简单，能直接反映电网对地的绝缘水平。
4.保护与其他设备可以构成一个简单易行、可靠性高、成本低的漏电保护系统。
旁路接地式漏电保护主要优点：1.漏电保护装置结构简单不需要另设直流电源即可获得直流检测式漏电保护所具有的保护特性。
2.能够较真实地反映电网的绝缘水平。
零序功率方向式漏电保护主要优点：1.保护具有较强的横向选择性、当支路发生漏电时，停电范围小。
10. 在供电系统中计算最大短路电流的主要目的是：检验设备和电缆的分段能力及热稳定性。
计算最小短路电流的主要目的是检验保护装置的灵敏度。
11. 矿井瓦斯爆炸必须同时具备的两个条件是：瓦斯浓度达到5%—16%。
温度达到650°—750°的点火源。
12. 变压器一次侧与发电机直接相联时，其额定电压规定比同级受电器的额定电压高5%。
二、简答题。
1、哪些因素决定矿山采用何种供电方式（深井/浅井/平硐）？答：矿井供电方式取决于矿区范围、机械化方式、矿层结构、采煤方法、矿层埋藏深度、矿井涌水量大小等因素。
矿场电工知识点总结
矿场电工知识点总结一、矿场电工的基本要求1. 熟悉电工理论知识和矿山电气专业知识2. 熟悉矿场电气设备的使用和维护3. 掌握安全生产知识，具备应急处置能力4. 有一定的电气维修经验和技能二、矿场电工的职责1. 负责矿山电气设备的安装、调试和维护2. 负责电气设备的故障排查和维修3. 负责电气设备的定期检测和保养4. 配合其他职能部门做好安全生产工作5. 参与矿山电气设备的更新改造工程三、矿场电工的常见安全操作规范1. 在操作电气设备时，要遵守相关安全操作规程，严格执行操作规程，杜绝违章操作2. 严格执行带电作业操作规程，严禁带电作业，必须确认设备已停电并断开电源后方可操作3. 注意观察周围环境，确保操作场所无危险物品或障碍物4. 使用绝缘工具和防护装备进行操作，严禁徒手接触带电元件5. 在接触高压设备时，必须采取有效的安全防护措施，确保人身安全四、矿场电工的常见故障处理方法1. 电缆断线故障处理方法：（1）首先查明断线位置，然后根据情况进行修复或更换（2）定期检查电缆的质量和使用年限，发现问题及时更换2. 开关电器故障处理方法：（1）查明故障原因，可能是接触不良、烧坏等（2）及时更换或维修故障件，确保设备正常运行3. 电气设备接线故障处理方法：（1）根据设备接线图和电路图进行排查，查找接线故障点（2）做好记录，确保修复后设备运行正常4. 电机故障处理方法：（1）故障排查应从电机、电源及控制回路方面全面考虑（2）根据故障特征和排查结果进行维修或更换五、矿场电工的常见维护保养措施1. 定期清洁和润滑设备，确保设备正常运行2. 定期检查电气设备的接线情况，确保连接可靠3. 定期检测电气设备的绝缘电阻，确保设备绝缘良好4. 定期进行设备的性能测试和安全检查，发现问题及时处理5. 做好设备的防潮、防尘和防震工作，确保设备长期可靠运行六、矿场电工的发展趋势1. 电气自动化技术的普及，电气设备逐步实现智能化管理2. 新能源电力设备的应用，矿场电工需具备新能源电气设备的维护和运行能力3. 信息化技术的发展，电气设备的远程监控和故障诊断技术的应用4. 环保节能要求的提高，电气设备逐步实现节能环保5. 劳动力成本的上升，矿场电工技能水平的提高，将更好地满足矿山电气设备的维护需求七、结语矿场电工是矿山生产中不可或缺的一支力量，他们在日常工作中需要严格遵守操作规程，及时处理电气设备的故障，做好设备的保养工作，保障矿山的生产安全和电气设备的正常运行。
矿山电工总复习
1.下列高压开关中不能用来切断负荷电流的是（ ），没有灭弧功能的为（ ），能用来切断负荷电流但不能切断短路电流的是（ ），可切除正常的负荷电流，又可切除短路故障电流的为（ ） A.断路器 B.隔离开关 C. 熔断器 D.负荷开关2.SN1-35G 系列断路器型号中S 的的含义是（ ） A.室内用 B.少油断路器 C.SF6断路器 D.轻型断路器3.RW4系列熔断器型号中的W 的含义是（ ）A.室外用B.万能式C.功率单位D.以上都不是 4.RN1系列熔断器型号中的N 的含义是（ ） A.室内用 B.万能式 C.熔丝金属类型 D.以上都不是5.下述结线方式中供电可靠性最高的是（ ），供电可靠性最差的是（ ）需用开关设备最多、投资最大的是（ ） A. 外桥 B. 内桥 C. 全桥 D. 线路-变压器组6. 下述结线方式中，供电可靠性最高的是（ ），供电可靠性最差的是（ ）需用开关设备最多、投资最大的是（ ） A.单母线断路器分段 B.单母线隔离开关分段 C. 单母线不分段 D.双母线7.煤矿井下向采煤机供电一般采用（ ）井下直流电机车供电一般采用（ ）井下向固定电气设备供电一般采用（ ） A.铠装电缆 B.架空线 C.一般橡套电缆 D.屏蔽橡套电缆8. 下列电力用户中，中断其供电影响最轻的是（ ），允许中断供电的是（ ） A.主副井提升B.井下中央泵房 C.地面家用照明 D.通风系统9.下列属于煤矿特殊电压等级的是（ ）综采采煤机一般额定电压为（ ），煤电钻额定电压为（ ） A.127V B.380V C. 660V D. 1140V10.断开带电线路时断路器与隔离开关的动作顺序为先断开 后断开 。
闭合带电线路时断路器与隔离开关的动作顺序为先闭合 后闭合 。
11.一级负荷的供电要求是 二级负荷的供电要求是.三级负荷的供电要求是12.根据矿层埋藏深浅、采煤方法、井下用电量多少等因素，矿井的供电系统可以采用的方式有 供电系统、 供电系统和 供电系统。
(冶金行业)矿山电工复习
（冶金行业）矿山电工复习矿山电工复习资料一、填空题1、典型的矿山供电系统主要有深井、浅井和平硐三种。
2、矿用隔爆设备的外壳必须具有耐爆性和隔爆性。
3、煤矿电网进行无功补偿，按照补偿装置的装设地点，有高压集中补偿、低压成组补偿和就地分散补偿几种方式，其中就地分散补偿方式补偿区最大。
4、根据触电对人身的危害，大致将触电分为电击和电伤。
5、桥式接线有外桥结线、内桥结线、全桥结线三种方式。
6、引起瓦斯煤尘爆炸要同时具备的俩个必要条件是瓦斯在空气中的含量达到5%~16% 和存在温度达650~750的点火源。
7、煤矿井下三大保护是漏电保护、接地保护和过流保护。
8、煤矿井下短路故障有相相短路（对称短路）和相地短路（非对称短路）俩种。
9、深井供电系统中高压供电系统壹般由矿井地面变电所、井下中央变电所、采区变电所三级组成。
10、电力系统是由生产、传输、分配、消费电能的四个环节组成。
11、要求供电必须采用俩个独立电源供电的负荷属于壹级负荷。
****12、电网过电压按其来源的不同主要分为大气过电压（雷电）、内部过电压俩种。
电网的电磁能量因故发生突变，造成设备、线路对地电压的异常升高，出现危及设备、线路绝缘的电压称为过电压。
过电压按其来源的不同，分为大气过电压（雷电）和内部过电压。
大气过电压是因雷云放电而引起的，故又称外部过电压。
由于电力系统的操作、故障等原因，引起系统电磁能量在转换过程中产生异常电压升高，因其能量来自电网本身，故称为内部过电压。
对于煤矿，危害较大的内部过电压有真空开关操作过电压和弧光接地过电压俩种。
13、井下沼气、煤尘的最小点燃能量为0.28 mJ.14、矿山常用的控制电器有控制器、主令电器、继电器和接触器等。
15、煤矿安全规程规定，井下接地网上任壹点测得的接地电阻不得超过 2 欧。
16、断开带电线路时断路器和隔离开关的动作顺序为先断开断路器后断开隔离开关。
17、常用三相漏电电流来校验设备承受短路的能力，用俩相漏电电流来校验保护的灵敏度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.下列高压开关中不能用来切断负荷电流的是（ ），没有灭弧功能的为（ ），能用来切断负荷电流但不能切断短路电流的是（ ），可切除正常的负荷电流，又可切除短路故障电流的为（ ） A.断路器 B.隔离开关 C. 熔断器 D.负荷开关2.SN1-35G 系列断路器型号中S 的的含义是（ ） A.室用 B.少油断路器 C.SF6断路器 D.轻型断路器3.RW4系列熔断器型号中的W 的含义是（ ）A.室外用B.万能式C.功率单位D.以上都不是 4.RN1系列熔断器型号中的N 的含义是（ ） A.室用 B.万能式 C.熔丝金属类型 D.以上都不是5.下述结线方式中供电可靠性最高的是（ ），供电可靠性最差的是（ ）需用开关设备最多、投资最大的是（ ） A. 外桥 B. 桥 C. 全桥 D. 线路-变压器组6. 下述结线方式中，供电可靠性最高的是（ ），供电可靠性最差的是（ ）需用开关设备最多、投资最大的是（ ） A.单母线断路器分段 B.单母线隔离开关分段 C. 单母线不分段 D.双母线7.煤矿井下向采煤机供电一般采用（ ）井下直流电机车供电一般采用（ ）井下向固定电气设备供电一般采用（ ） A.铠装电缆 B.架空线 C.一般橡套电缆 D.屏蔽橡套电缆8. 下列电力用户中，中断其供电影响最轻的是（ ），允许中断供电的是（ ） A.主副井提升B.井下中央泵房 C.地面家用照明 D.通风系统9.下列属于煤矿特殊电压等级的是（ ）综采采煤机一般额定电压为（ ），煤电钻额定电压为（ ） A.127V B.380V C. 660V D. 1140V10.断开带电线路时断路器与隔离开关的动作顺序为先断开 后断开 。
闭合带电线路时断路器与隔离开关的动作顺序为先闭合 后闭合 。
11.一级负荷的供电要 二级负荷的供电要.三级负荷的供电要 12.根据矿层埋藏深浅、采煤方法、井下用电量多少等因素，矿井的供电系统可以采用的方式有 供电系统、 供电系统和供电系统。
13.电力系统规定电压在 V 以下的电力网为低压电网。
1140V 属于 压电网电压等级。
14.带分抽头的变压器的抽头是在变压器的 压侧。
桥式结线的“桥”是由 和 组成的，适用于有 条电源进线，有 台变压器的变电所。
15.高压熔断器的变截面熔体的作用是16.在对DW80馈电开关进行检修时，安全规程要求先 后 。
为防止误操作，在盖子和操作手柄间设有 。
17.熔断器的上限容量应 于最大短路电流，下限容量应 于最小短路电流。
保护电机的熔丝安－秒特性曲线，应 于电机启动时的安－秒特性，且同一电流及最大电流下两者时差不应大于 s 。
18.电能质量中对电压幅值的变化围的一般要 %，频率的允许变化围为 Hz 19.如图所示电力系统，请确定各电气设备的额定电压。
T220.通过对本章的学习，简述对矿山供电系统（一次部分）的结构的认识。
矿山电工学 第二章 练习题一、单项选择题1．我国煤矿井下电网普遍采用的中性点运行方式为（ ） A.中性点直接接地 B.中性点经消弧线圈接地 C.中性点经小电阻接地 D.中性点不接地（绝缘）2.对人身触电事故处理正确的是（）A.立即将触电人从触电点用手拉开B.触电人脱离触电电源后，如果触电人失去知觉，应抓紧时间送医院抢救C.触电人脱离触电电源后，如果触电人神志清醒，应使其静卧休息D.使触电人摆脱触电电源后，如果触电人心脏停跳，呼吸停止，则可认定其已经死亡3.下列说法中错误的是（）A.在接触到同样的触电电流，女性相比男性更敏感；B.同样在接触到20mA的触电电流时，女性相比男性更不易摆脱触电电源；C.同样条件下，人身通过50mA的电流0.1s比通过30mA的电流1s更危险。
D.一般来讲，电击比电伤对人身的伤害要重。
4.下列说法错误的是（）A.保护接地与保护接零都是减少人身触电电流的有效方式；B.保护接地是指对井下中性点不接地电网而采取的保护措施；C.保护接零是指对地面三相四线制供电网而采取的保护措施；D.保护接零系统中零线上可以设置熔断器作为保护。
6.为有效减少人身触电电流危害，下列方案不可取的是（）A.加快人身触电时切除故障线路的时间；B.采用电感补偿电网容性电流；C.采用旁路接地式漏电保护装置；D.单纯提高电缆对地绝缘阻抗。
7.在同样的条件下发生的触电事故，下面的结论错误的是（）A.直流触电电流比交流触电电流危害大；B.高频触电电流比工频(50HZ) 触电电流危害小；C.触电电流越大对人体的危害越大。
D.触电时间越长对人体的危害越大。
8.同样条件下发生的触电，交流电流相比直流电流对人体的危害（）。
A.大B.小C.同样D.不确定9.对煤矿井下低压电网，发生两相接地故障时故障类型为（）A．漏电 B. 短路加漏电复合型 C.过流 D. 短路10.煤矿井下发生单相直接接地故障，其故障类型属于（）故障。
A．漏电 B.短路 C.过流 D.断相11.下列保护中属于矿井三大保护的是（）A.漏电保护B.欠压保护C.失压保护D.保护接零12.下列保护中不属于矿井三大保护的是（）A.漏电保护B.过流保护C.过压保护D.保护接地13.下列保护中属于矿井三大保护的是（）A.保护接地B.欠压保护C.失压保护D.保护接零14.进行短路保护整定灵敏度校验要利用到的短路电流参数为（）A.最小三相短路电流B.最大两相短路电流C.最小两相短路电流D.最大三相短路电流15.通常用来选择和校验高压断路器的切断故障电流能力的参数为：（）A.单相接地短路电流B.短路容量C.两相短路电流D.短路电压16.在供电系统中，发生可能性最大的短路故障是（）A.单相接地短路B. 两相接地短路C.三相短路D.两相短路17.两相短路电流一般可以用来（）A校验电气设备承受短路的能力 B校验短路保护的灵敏度C校验设备的动稳定性 D以上答案都不是18.在供电系统中发生短路故障，一般短路电流最大的故障类型为为（）A.单相接地短路B.两相接地短路C.三相短路D.两相短路19.煤矿井下发生三相直接接地故障，其故障类型属于（）故障A．漏电 B.短路 C.过压 D.过负荷20.对煤矿井下低压电网，发生单相经电阻接地故障时故障类型为（）A.漏电B.短路C.过流D.断相21.在供电系统中发生短路故障，一般短路电流最大的故障类型为为（）A.单相接地短路B.两相接地短路C.三相短路D.两相短路22.下列漏电保护方式中，可以利用其实现选择性漏电保护的是（）A.附加直流电源检测式漏电保护B.零序电流方向式漏电保护C.利用三个整流管实现的漏电保护D.零序电压式漏电保护23.下列漏电保护方式中，能够各种类型的漏电故障都能可靠动作的是（）A.附加直流电源检测式漏电保护B.零序电流方向式漏电保护C.零序功率方向式漏电保护D.零序电压式漏电保护24.下列漏电保护方式中，能够对对称性漏电故障可靠动作的是（）A.零序功率方向式漏电保护B.零序电流方向式漏电保护C.附加直流电源检测式漏电保护D.零序电压式漏电保护25.JY82检漏继电器采用的漏电保护方式原理为（）A.附加直流电源检测式漏电保护B.零序电流方向式漏电保护C.零序功率方向式漏电保护D.零序电压式漏电保护26.关于熔断器的说法错误的是（）A熔体的额定电流要大于熔断器的额定电流B熔体的额定电流不能超出熔断器的额定电流C熔体的额定电压要与熔断器的额定电压相适应D不同熔断器的极限断流能力是不同的27.一熔断器的额定电流为250A，则其不可装入的熔体为（）A.额定电流为100A的熔体B.额定电流为200A的熔体C.额定电流为160A的熔体D.额定电流为300A的熔体28.一熔断器的额定电流为500A，则其可装入的熔体为（）A.额定电流为400A的熔体B.额定电流为600A的熔体C.额定电流为550A的熔体D.额定电流为800A的熔体29.一熔体的额定电流为210A，可配合使用作为过流保护的熔断器为（）A额定电流为100A熔断器 B.额定电流为200A的熔断器C.额定电流为160A的熔断器D.额定电流为300A的熔断器30.下列保护装置中不是用来防止大气过电压的为（）A.避雷针B.避雷线C.避雷器D.阻容过电压抑制器31.下列保护装置中用来保护电气设备免遭操作过电压破坏的设备为（）A.避雷针B.避雷线C.阀型避雷器D.阻容过电压抑制器32.下列过电压中不属于操作过电压的是（）A.截流过电压B.电弧多次重燃过电压C.预击穿高低压D.感应雷过电压33.下列保护装置中不是用来防止大气过电压的为（）A.避雷针B.避雷线C.避雷器D.氧化锌压敏电阻过电压抑制器34.对井下电火灾的扑灭方法错误的是（）A.用普通的泡沫灭火器灭火B.用沙子灭火C.用四氯化碳灭火器灭火D.确知已经断开电源后用水来灭火二、计算题1. 如图为一井下三相电网等效电路，电网线电压为1140V，三相电网对地绝缘电阻相等，则当L1相发生单相人身触电时，若要保证发生人身触电时人身触电电流在安全值，则每相电网对地绝缘电阻应至少为多少？（忽略电网对地电容的作用）。
2.如图为一井下三相电网等效电路，电网线电压为1140V，每相对地绝缘电阻均为80千欧，电网对地分布电容忽略不计，则当L1相发生单相人身触电时，求人身触电电流。
3.如图为一井下三相电网等效电路，电网线电压为1140V，每相对地绝缘电阻均为80千欧，电网对地分布电容忽略不计，则当L1相发生单相经2000欧过渡电阻接地时，求接地点的入地电流。
二、填空题1.为保证操作人员的安全，井下电气设备的控制电路电压一般不得超过V。
2.矿井发生沼气、煤尘爆炸需同时具备的两个条件为和。
3.矿用隔爆设备的外壳必须具有性和性。
4.井下沼气、煤尘的最小点燃能量为 mJ.5.在进行井下漏电分析中，把井下工作人员的人体阻抗通常取为欧。
6.煤矿安全规程规定，井下接地网上任一点测得的接地电阻不得超过欧。
7.人身触电允许安秒值为 mA·s8.井下三大保护有、、。
9.最小两相短路电流的作用是用来校验保护装置的。
10.井下发生漏电故障最多的是相漏电故障.11.由于短路电流的力效应和热效应，一般在选择电气设备时需要对其进行校验和校验。
12.煤矿井下常用交流低压动力电压等级有 V、 V和 V 。
13.由于井下空气中含有沼气和煤尘，所以要求井下电气设备要有 性能。
14.井下人身安全电压一般是指不超过 V 的电压。
15.三相四线制的380V/220V 地面低压电网通过 保护措施来减少人身触电电流。
16. 隔爆三要素是指 、 、 。
17.选择电气设备时进行热稳定和动稳定校验是为保证设备发生 故障时不会损坏。
18.选择电气设备时作动稳定和热稳定校验主要利用短路电流参数中的 相短路电流。
