消弧线圈原理及 (2)
消弧线圈的工作原理及动态消弧补偿系统的提出

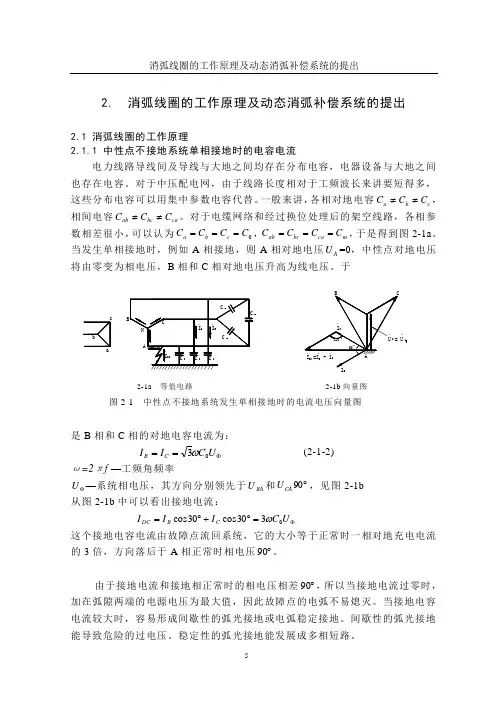

2. 消弧线圈的工作原理及动态消弧补偿系统的提出2.1 消弧线圈的工作原理2.1.1 中性点不接地系统单相接地时的电容电流电力线路导线间及导线与大地之间均存在分布电容，电器设备与大地之间也存在电容。
对于中压配电网，由于线路长度相对于工频波长来讲要短得多，这些分布电容可以用集中参数电容代替。
一般来讲，各相对地电容c b a C C C ≠≠，Φ=︒+︒=U C I I I C B DC 0330cos 30cos ω这个接地电容电流由故障点流回系统，它的大小等于正常时一相对地充电电流的3倍，方向落后于A 相正常时相电压︒90。
由于接地电流和接地相正常时的相电压相差︒90，所以当接地电流过零时，加在弧隙两端的电源电压为最大值，因此故障点的电弧不易熄灭。
当接地电容电流较大时，容易形成间歇性的弧光接地或电弧稳定接地。
间歇性的弧光接地能导致危险的过电压。
稳定性的弧光接地能发展成多相短路。
2.1.2 中性点不接地系统的中性点位移电压为U B .Φ--=U jdK c'.1 (2-1-2) 式中)(13''2.'c b a cb a cb ac C C C Rd C C C aC C a C K r R ++=++++==ω'.,d K c 分别称为中性点不接地电网的不对称度和阻尼率。
正常运行时因导线不对称布置所引起的电网不对称度是不高的，尤其是电缆网络其值更小，表2-1列出了作者对67个煤矿6KV 电缆电网的测定结果，从表中可见，占实测总体85%的电网其自然不对称度小于0.54%，所以中性点电压位移较小。
但是当系统中发生一相导线断线、或两相导线同一处断线、或开关动作不同步都将使故障相的对地电容减小，从而使不对称度有较大的增长，中性点的位移电压可能达到很高的数值。
2.1.3消弧线圈的作用原理中性点加入消弧线圈后，起到三个方面的作用，即大大减小故障点接地电流；减缓电弧熄灭瞬时故障点恢复电压的上升速度；避免由于电磁式电压互感器饱和而引发铁磁谐振。
消弧线圈的工作原理
消弧线圈的工作原理引言概述：消弧线圈是一种用于电力系统中的重要设备，它的主要作用是在发生短路故障时，迅速将电流限制在安全范围内，保护电力设备和系统的正常运行。
本文将详细介绍消弧线圈的工作原理。
一、消弧线圈的基本原理1.1 电弧的产生电弧是指电流通过两个电极之间的气体或介质时，由于电极之间的电压差而产生的气体放电现象。
当电流过大时，电弧会导致电力设备的损坏甚至引发火灾。
1.2 消弧线圈的作用消弧线圈作为一种保护装置，主要用于限制电弧电流，减少电弧对电力设备的损害。
它能够迅速将电弧电流限制在安全范围内，保护电力系统的正常运行。
1.3 消弧线圈的结构消弧线圈通常由铁芯、线圈和触点组成。
铁芯是消弧线圈的主要部分，它能够产生强大的磁场。
线圈则通过电流激励铁芯，产生磁场。
触点则用于接通和断开电流。
二、消弧线圈的工作过程2.1 电流过载时的工作当电力系统发生短路故障或电流过载时，消弧线圈会迅速感应出电流变化，并产生强大的磁场。
这个磁场会产生一个反向电势，将电弧电流限制在一个安全范围内。
2.2 磁场的作用消弧线圈产生的磁场能够产生一个反向电势，这个电势与电弧电流方向相反。
当电弧电流通过消弧线圈时，这个反向电势会逐渐增大，抵消电弧电流的增长趋势。
2.3 保护电力设备消弧线圈的工作过程能够有效地保护电力设备。
它能够将电弧电流限制在一个安全范围内，防止电力设备过载和损坏。
同时，它还能够防止电弧引发火灾，确保电力系统的安全运行。
三、消弧线圈的应用领域3.1 高压电力系统消弧线圈广泛应用于高压电力系统中，如变电站、发电厂等。
在这些场合，消弧线圈能够有效地保护电力设备，确保电力系统的正常运行。
3.2 工业领域消弧线圈也被广泛应用于工业领域，如钢铁、矿山、化工等行业。
在这些行业中，消弧线圈能够保护各种电力设备，减少故障和事故的发生。
3.3 建筑领域在建筑领域，消弧线圈常用于大型建筑物的电力系统中。
它能够保护建筑物的电力设备，确保电力系统的安全和稳定运行。
消弧线圈的工作原理
消弧线圈的工作原理引言概述：消弧线圈是电力系统中常用的一种设备，用于限制和消除电路中产生的电弧。
它通过特殊的工作原理，能够有效地保护电力设备和人员的安全。
本文将详细介绍消弧线圈的工作原理，包括其结构和工作机制。
一、消弧线圈的结构1.1 线圈主体：消弧线圈通常由一个线圈主体组成，该线圈主体由导线绕制而成。
导线通常采用高导电性和高耐热性的材料，如铜或者铝。
1.2 磁芯：消弧线圈的线圈主体通常包裹在一个磁芯中。
磁芯由磁性材料制成，如硅钢片。
磁芯的存在能够增加线圈的磁感应强度，提高消弧效果。
1.3 外壳：消弧线圈通常还有一个外壳，用于保护线圈主体和磁芯，同时防止外界物体对线圈的干扰。
二、消弧线圈的工作机制2.1 电弧产生：当电力系统中的电气设备发生故障或者短路时，可能会产生电弧。
电弧是由电流在空气中产生的离子化气体形成的导电通道，具有高温和高能量。
2.2 引入消弧线圈：当电弧产生时，消弧线圈被引入电路中。
消弧线圈的线圈主体味产生一个强磁场，使电弧受到磁力的作用。
2.3 磁力作用：消弧线圈产生的磁场与电弧中的电流相互作用，使电弧受到磁力的作用而发生偏转。
这种偏转会使电弧的能量散开，从而限制和消除电弧。
三、消弧线圈的工作原理3.1 磁场力线：消弧线圈产生的磁场力线会与电弧中的电流形成一个力的平衡状态。
这种平衡状态使电弧受到一个向外的力，从而使电弧发生偏转。
3.2 磁场强度：消弧线圈的磁场强度越大，电弧受到的力就越大，电弧的偏转角度也就越大。
因此，消弧线圈的磁场强度是影响其消弧效果的关键因素之一。
3.3 线圈位置：消弧线圈的位置也会影响其工作效果。
通常情况下，消弧线圈会放置在电路中电弧发生的位置附近，以便更好地限制和消除电弧。
四、消弧线圈的应用领域4.1 电力系统：消弧线圈广泛应用于电力系统中，用于保护变压器、断路器等设备免受电弧的伤害。
4.2 工业领域：消弧线圈也常用于工业领域，如钢铁、化工等行业，用于保护设备和人员的安全。
消弧线圈的工作原理
消弧线圈的工作原理消弧线圈是一种用于电力系统中的电弧控制装置，它的工作原理是通过产生高频振荡电流来控制电弧的形成和消除，以保护电力设备和人员的安全。
下面将详细介绍消弧线圈的工作原理及其相关参数和特点。
1. 工作原理：消弧线圈的工作原理基于电磁感应和高频振荡技术。
当电力系统中浮现故障或者短路时，会产生电弧，电弧会导致电流过大、电压异常等问题，对电力设备和系统造成严重损坏。
消弧线圈通过产生高频振荡电流，使电弧在振荡电流的作用下断开，从而消除电弧现象。
2. 参数和特点：（1）频率：消弧线圈通常工作在几千赫兹至几十千赫兹的频率范围内，这种高频振荡电流能够有效地控制电弧的形成和消除。
（2）电流：消弧线圈的输出电流通常在几百安培至几千安培之间，电流的大小取决于电力系统的额定电流和需要消弧的负载特性。
（3）电压：消弧线圈的输出电压通常在几千伏至几十千伏之间，电压的大小取决于电力系统的额定电压和需要消弧的负载特性。
（4）响应时间：消弧线圈具有快速响应的特点，可以在几毫秒至几十毫秒的时间内实现电弧的消除，保护电力设备和系统的安全。
（5）稳定性：消弧线圈具有良好的稳定性和可靠性，能够在不同工作条件下保持稳定的输出电流和电压。
3. 工作过程：消弧线圈的工作过程包括电弧形成、电弧控制和电弧消除三个阶段。
（1）电弧形成：当电力系统中浮现故障或者短路时，电弧会在故障点产生。
电弧线圈通过感应电弧的存在，并对电弧进行检测和识别。
（2）电弧控制：一旦电弧被检测到，消弧线圈会即将产生高频振荡电流，并将其送入电力系统中。
高频振荡电流的作用下，电弧会受到干扰和削弱，从而控制电弧的形成和传播。
（3）电弧消除：在电弧控制的作用下，电弧会逐渐削弱，直至彻底熄灭。
消弧线圈会根据电弧的状态进行反馈调节，以确保电弧能够迅速而稳定地消除。
4. 应用领域：消弧线圈广泛应用于电力系统中的高压开关设备、断路器、隔离开关等，用于保护电力设备和系统的安全。
它能够有效地控制电弧的形成和消除，避免电力设备受到电弧的损坏，提高电力系统的可靠性和稳定性。
消弧线圈原理与技术 (2)
对于已经运行的消弧线圈，需要加强维护和检修 工作，定期检查线圈的电气性能和机械状态，确 保其正常运行。
对于消弧线圈技术的发展，需要加强国际合作和 交流，借鉴先进的技术和经验，推动我国消弧线 圈技术的不断创新和发展。
详细描述
调匝式消弧线圈通常采用有载开关来 调节电抗器的匝数，可以在线调节补 偿电流的大小。由于调节速度较慢， 一般用于静态补偿。
调容式消弧线圈
总结词
调容式消弧线圈是通过调节电容器组 的容抗来改变补偿电流的大小。
详细描述
调容式消弧线圈通常采用机械式或电 子式投切开关来调节电容器组的投入 数量，以改变总电容值。由于调节速 度较快，适用于动态补偿。
设备检查
对消弧线圈及其附件进行检查 ，确保设备完好无损。
工具准备
准备安装过程中所需的工具和 材料，如螺丝刀、电缆夹等。
安全措施
确保现场安全，设置警戒线， 准备好安全帽、手套等防护用
品。
安装步骤与注意事项
将消弧线圈与系统电缆进 行正确连接。
按照说明书逐步组装消弧 线圈及其附件。
根据勘查结果，制作合适 的混凝土基础。
目的与意义
研究消弧线圈原理与技术，旨在解决弧光过电压问题，提高电网和设备的安全性 和稳定性。
通过消弧线圈的应用，可以有效地减小弧光过电压的幅值，缩短持续时间，降低 对电网和设备的危害。
02
消弧线圈的基本原理
消弧线圈的作用
补偿电容电流
消弧线圈能够补偿配电网中的电容电流，从而减 小接地故障时的接地电流。
通过调整消弧线圈的匝数，可以改变 补偿电流的大小和方向，从而实现电 容电流的完全补偿。
消弧线圈原理、基本结构和作用
噪音很大，而且随着使用时间的增长，内部越来越松动，噪音越来越大。串联电 阻约3KW，100MΩ。当补偿电流为50A时，需要250KW容量的电阻才能长期工 作，所以在接地后，必须迅速切除电阻，否则有爆炸的危险。这就影响到整个装 置的可靠性。
除此之外，电网的各种操作（如大电机的投入，
断路器的非同期合闸等）都可能产生危险的操作过电 压，所以电网正常运行时，或发生单相接地故障以外 的其它故障时，小脱谐度的消弧线圈给电网带来的不 是安全因素而是危害。
综上所述，当电网未发生单相接地故障时，希望 消弧线圈的脱谐度越大越好，最好是退出运行。
一般的消弧线圈的结构与单相变压器的结构相似，一般为油 浸自冷式，具有油枕、玻璃管油位计，信号温度计，容量较大的 还装有冷却管、呼吸器和气体继电器。内部结构是一个具有多间 隙铁芯的可调线圈，它的阻值很小，感抗值很大，铁芯间隙用绝 缘纸板填充。（消弧线圈的铁芯和线圈，采用带间隙的铁芯，是 为了避免磁饱和，使补偿电流与电压成线性关系，减少高次谐波 分量。消弧线圈的补偿电流可以通过分接开关改变线圈匝数进行 调节。
消弧线圈的作用是：当电网发生单相接地故障后，提供一电感电流，补 偿接地电容电流，使接地电流减小，也使得故障相接地电弧两端的恢复电压 迅速降低，达到熄灭电弧的目的。当消弧线圈正确调谐时，不仅可以有效的 减少产生弧光接地过电压的机率，还可以有效的抑制过电压的辐值，同时也 最大限度的减小了故障点热破坏作用及接地网的电压等。
调气隙式
1、消弧线圈[1]早期采用人工调匝式固定补偿的消弧线圈，称为固定 补偿系统。
固定补偿系统的工作方式是：将消弧线圈整定在过补偿状 态，其过补程度的大小取决于电网正常稳态运行时不使中性点位 移电压超过相电压的15%。（之所以采用过补偿是为了避免电网 切除部分线路时发生危险的串联谐振过电压。）因为如整定在欠 补偿状态，切除线路将造成消弧线圈电容电流减少，可能出现全 补偿或接近全补偿的情况。但是这种装置运行在过补偿状态当电 网中发生了事故跳闸或重合等参数变化时脱谐度无法控制，以致 往往运行在不允许的脱谐度下，造成中性点过电压，叁相电压对 称遭到破坏。可见固定补偿方式很难适应变动比较频繁的电网， 这种系统已逐渐不再使用。
消弧线圈自动调谐的原理总结
消弧线圈自动调谐的原理一、消弧线圈的工作原理电力系统中中性点接地方式主要分为中性点直接接地和中性点不直接接地或中性点经消弧线圈接地。
中性点不接地系统单相接地时，由于没有形成短路回路，流入接地点的电流是非故障相的电容电流之和，该值不大，且三相线电压不变且对称，不必切除接地相，允许继续运行，因此供电可靠性高，但其它两条完好相对地电压升到线电压，是正常时的 倍，因此绝缘水平要求高，增加绝缘费用，对无线通讯有一定影响。
中性点经消弧线圈接地系统单相接地时，除有中性点不接地系统的优点外，还可以减少接地电流，通过消弧线圈的感性补偿，熄灭接地电弧，但接地点的接地相容性电流为3倍的未接地相电容电流，随着网络的延伸，接地电流增大以致使接地电弧不能自行熄灭而引起弧光接地过电压，甚至发展成系统性事故，对无线通讯影响较大。
该方式具有线路接地故障电流较小和自动消除瞬时性接地故障的优点，在我国10 kV 配电网系统中得到了广泛的应用。
中性点直接接地系统单相接地时，发生单相接地时，其它两完好相对地电压不升高，因此绝缘水平要求低，可降低绝缘费用，但短路电流大，要迅速切除故障部分，对继电保护的要求高，从而供电可靠性差，对无线通讯影响不大。
中性点经消弧线圈接地后的电路图及相量图见图01，发生单相对地短路时短路点的电流∑+=C L D I I I ...。
电感电流补偿电容电流的百分数成为消弧线圈的补偿度，用 表示为，用 表示脱谐度。
当 ， 时，消弧线圈电感电流小于线路的电容电流，称为欠补偿； 当 ， 时，消弧线圈电感电流大于线路的电容电流，称为过补偿； 当 ， 时，消弧线圈电感电流与线路电容电流相互抵消，称为全补偿。
通常采用过补偿5%~10%，脱谐度为-0.05~-0.1。
从发挥消弧线圈的作用上来看，脱谐度的绝对值越小越好，最好是处于全补偿状态，即调至谐振点上。
但是在电网正常运行时，小脱谐度的消弧线圈将产生各种谐振过电压。
如当消弧线圈处于全补偿状态时，电网正常稳态运行情况下其中性点位移电压是未补偿电网的10~25倍，这就是通常所说的串联谐振过电压。
消弧线圈的工作原理
消弧线圈的工作原理消弧线圈是电气设备中常见的一种元件，其作用是用来消除电路中产生的电弧现象，保护电气设备和人身安全。
消弧线圈的工作原理是通过特定的电磁原理来实现的。
本文将从原理、结构、工作过程、应用范围和维护保养等方面详细介绍消弧线圈的工作原理。
一、原理1.1 电磁感应原理：消弧线圈利用电磁感应原理，当电路中产生电弧时，电流突然变化会产生磁场，消弧线圈中的线圈感应到这一变化，产生反向磁场，从而将电弧熄灭。
1.2 磁场相互作用原理：消弧线圈中的线圈和铁芯之间的相互作用，使得磁场得以集中，提高消弧效果。
1.3 能量转换原理：消弧线圈将电路中的电能转换为磁能，再转换为热能，从而使电弧得以熄灭。
二、结构2.1 线圈：消弧线圈中包含一个或多个线圈，用来感应电路中的电弧。
2.2 铁芯：消弧线圈的铁芯起到集中磁场的作用，提高消弧效果。
2.3 外壳：消弧线圈通常采用绝缘材料制成外壳，用来保护线圈和铁芯，确保安全使用。
三、工作过程3.1 电路中产生电弧：当电路中出现电弧时，消弧线圈开始工作。
3.2 线圈感应：消弧线圈中的线圈感应到电弧产生的磁场变化。
3.3 磁场反向作用：消弧线圈产生的反向磁场与电弧磁场相互作用，使电弧熄灭。
四、应用范围4.1 电力系统：消弧线圈广泛应用于电力系统中，用来保护电力设备和线路。
4.2 工业设备：在工业设备中，消弧线圈也扮演着重要的保护作用，防止设备损坏。
4.3 交通领域：消弧线圈在交通领域中也有应用，例如地铁、高铁等交通设备中均会使用消弧线圈。
五、维护保养5.1 定期检查：消弧线圈需要定期检查线圈和铁芯是否损坏，确保其正常工作。
5.2 清洁保养：保持消弧线圈清洁，避免灰尘和杂物影响其工作效果。
5.3 替换维修：如果发现消弧线圈损坏或效果下降，应及时替换或维修，确保其正常工作。
综上所述，消弧线圈通过电磁感应原理、磁场相互作用原理和能量转换原理来实现电弧的熄灭，其结构简单，工作可靠，应用范围广泛。
消弧线圈原理及性能比较
消弧线圈原理及性能比较摘要：本文对分析了消弧线圈的主要作用，并列举了消弧线圈的主要类型，并重点分析了偏磁式消弧线圈与调匝式消弧线圈的原理和优缺点。
关键词：消弧线圈；偏磁式；调匝式一、消弧线圈的用途随着国民经济的不断发展和电力系统的不断完善，电力系统的安全运行和供电的可靠性越来越重要，中性点接地方式的选择直接影响以上两个指标的重要因素。
随着矿井供电网络不断扩大，以及高压电缆出线的增多，系统对地电容电流急剧增加，单相接地后流经接地点的电流较大，易引起接地弧光，然而电弧不易熄灭，易导致弧光过电压和相间短路跳闸等事故率的上升。
我公司35KV供电系统全部为中性点不接地即小电流接地系统，这种系统在发生单相接地时，电网仍可带故障运行，这就大大降低了运行成本，增加了供电系统的可靠性。
但这种运行方式在单相接地电流较大时容易产生弧光过电压和相间短路，给供电设备造成了极大的危害。
防止这种危害的方法之一就是在中性点和地之间串联一个电抗器（消弧线圈）。
当发生单相接地时，由于消弧线圈产生的感性电流补偿了故障点的容性电流，而使故障点的残流变小，从而降低建弧机率，抑制、延缓事故扩大化甚至消除事故的目的。
二、消弧线圈工作原理概述当消弧线圈正确调谐时,不仅可以有效地减少产生弧光接地过电压的机率，同时也最大限度地减少了故障点热破坏作用及接地网电压等。
1、对补偿系统的基本要求是：(1) 在发生单相接地故障时,补偿装置使流经故障点的残流减小,尽可能只有主接地电流的有功分量和不能被补偿的高次谐波电流；(2) 在电网正常和故障情况下,因中性点位移引起的相对地电压升高值不得危害电网的正常绝缘。
要想达到第一条的要求,还必须实现对电网电容电流的自动跟踪问题。
2、消弧线圈接地系统的中性点电压位移（1）正常运行时的中性点电压位移消弧线圈接地系统等效电路如图一所示,其中L是消弧线圈的电感,r0代表消弧线圈有功损耗的等效电阻,设三相电源电压完全平衡,其值为Uφ，各相泄漏电阻彼此相等,ra=rb=rc=r,且以UA作为参考相量。
消弧线圈的工作原理
消弧线圈的工作原理
消弧线圈是一种电气设备，用于控制和消除电弧的产生和传播，以保护电力系
统的安全运行。
它主要应用于高压电力设备、变压器、断路器等电气设备中。
消弧线圈的工作原理如下：
1. 弧线的产生：当电力系统中的电流中断时，电弧会在断开的电路中产生。
这
是因为电流中断时，电流会在断开点之间继续流动，形成电弧。
2. 消弧线圈的作用：消弧线圈通过产生磁场来控制和消除电弧。
它是由一组线
圈和铁芯组成的。
3. 磁场产生：消弧线圈通电后，通过电流在线圈中流动产生磁场。
这个磁场会
与电弧的磁场相互作用。
4. 磁场控制：消弧线圈的磁场与电弧的磁场相互作用，使电弧的挪移受到控制。
通过调节消弧线圈的电流和磁场强度，可以控制电弧的位置和挪移速度。
5. 电弧的消除：消弧线圈的磁场作用下，电弧会受到力的作用，使其逐渐偏离
电路，并最终熄灭。
6. 保护电路：消弧线圈的工作可以有效保护电力系统，防止电弧的传播和对设
备的损坏。
它能够快速地将电弧从电路中移除，保证电力系统的安全运行。
总结起来，消弧线圈的工作原理是通过产生磁场来控制和消除电弧，保护电力
系统的安全运行。
它通过调节电流和磁场强度来控制电弧的位置和挪移，最终将电弧从电路中移除。
消弧线圈在电力系统中起到了重要的保护作用，确保电力设备的正常运行。
消弧线圈的工作原理
消弧线圈的工作原理标题：消弧线圈的工作原理引言概述：消弧线圈是电气设备中常用的一种装置，用于消除电路中的电弧，保护设备和人员的安全。
消弧线圈的工作原理是通过特定的电路设计和工作方式，将电弧能量转化为磁场能量，从而将电弧迅速熄灭。
本文将详细介绍消弧线圈的工作原理。
一、消弧线圈的结构1.1 核心部份：消弧线圈的核心部份是由铁芯和绕组组成的，铁芯通常采用硅钢片制成，绕组则是由绝缘线圈组成。
1.2 绝缘材料：绝缘线圈中常用的绝缘材料有玻璃纤维、聚酯薄膜等，用于防止绕组之间和绕组与铁芯之间发生击穿。
1.3 外壳设计：消弧线圈的外壳通常采用金属材料制成，用于保护内部结构不受外界环境的影响。
二、消弧线圈的工作原理2.1 电弧产生：在电路中，由于设备故障或者操作不当等原因，可能会产生电弧，电弧会导致设备损坏和安全隐患。
2.2 磁场产生：当电弧产生时，消弧线圈中的绕组会受到电流激励，产生磁场，磁场的能量会吸收电弧的能量。
2.3 电弧消失：通过磁场的作用，电弧的能量会迅速被吸收，电弧会迅速熄灭，从而保护设备和人员的安全。
三、消弧线圈的应用领域3.1 电力系统：消弧线圈广泛应用于电力系统中，用于保护变压器、断路器等设备。
3.2 工业设备：在工业生产中，消弧线圈也常用于保护电动机、控制设备等。
3.3 建造领域：在建造领域，消弧线圈可以用于保护电气设备，防止火灾发生。
四、消弧线圈的优势4.1 高效性能：消弧线圈能够迅速熄灭电弧，保护设备和人员的安全。
4.2 节能环保：通过消弧线圈的作用，可以减少能量浪费，提高电路的效率。
4.3 长寿命：消弧线圈采用优质材料创造，具有较长的使用寿命，减少设备维护成本。
五、消弧线圈的发展趋势5.1 智能化：随着科技的发展，消弧线圈将趋向智能化，实现远程监控和自动控制。
5.2 高性能：未来的消弧线圈将具有更高的性能，能够适应更复杂的电路环境。
5.3 绿色环保：消弧线圈将更加注重环保，采用环保材料和节能设计，减少对环境的影响。
消弧线圈的工作原理
消弧线圈的工作原理消弧线圈即断路器中的重要部件，它起到了消除电弧和保护电路的作用。
它的工作原理主要基于电磁感应和阻尼过程。
消弧线圈通常由线圈和闭合机构组成。
当电路中出现短路故障时，电流会迅速升高，产生大量的电弧，这会导致电流在短路点上持续流动，对电器设备造成严重的损坏甚至引起火灾。
而消弧线圈的作用就是通过产生强磁场，使电弧迅速熄灭，从而实现故障电流的切断。
1.电弧控制阶段（起动阶段）：当线路发生短路时，电弧线圈中的线圈导电，产生电磁力，使得消弧线圈的闭合机构起动。
这个闭合机构使用弹簧机构，可以快速闭合，将电路连接到消弧线圈上。
同时，消弧线圈中的电感作用产生了一个强磁场，强磁场的力作用于电弧，将电弧控制在一定范围内，防止电弧扩散和继续燃烧。
2.电弧熄灭阶段：此时电流仍在流动，电弧还在存在。
由于电弧线圈的高电感，电流以快速减少的速度下降，导致电弧电压迅速上升，电弧越来越窄，电弧能量也逐渐减小。
在此过程中，不断积累的电弧能量会被消耗掉，使得电弧能量无法维持，最终熄灭。
在电弧熄灭阶段，电弧线圈通过其自感作用产生了反电动势，使得电弧电压趋近于电路供电电压。
当电弧电压降到一定程度后，电弧将无法持续燃烧，电弧电压降到零，电弧熄灭。
需要注意的是，在闭合机构关闭之前，电弧控制和熄灭过程通常需要几个毫秒的时间。
所以在一些情况下，它可能不适用于需求响应时间极短的应用。
总结起来，消弧线圈的工作原理主要基于电磁感应和阻尼过程。
它通过电磁力和高电感来控制电弧，最终实现短路电流的切断。
这种机制使得消弧线圈在电路中起到了重要的保护作用，可有效预防火灾和损坏设备。
消弧线圈工作原理
消弧线圈工作原理
消弧线圈是一种用来消除电路中产生的弧光和抑制电弧的电器设备。
弧光是电击过程中由于电流强迫了空气中的原子和分子离子化而产生的可见光，它会导致气体局部离子化，形成电击并造成电力设备的破坏。
消弧线圈的工作原理是通过利用自感和电容产生的电感阻抗与电抗相消的原理来阻止电弧继续产生和发展。
当电击发生时，电流突然变化会导致自感和电容产生电感阻抗与电抗，这两个电抗可以相消，从而短路电源和负载之间的电弧。
具体工作过程如下：
1. 当电击发生时，电流突然变化会产生电感电阻，它会限制电流的变化速度；
2. 同时，电击也会产生电容电抗，它会限制电流的幅值；
3. 这两个电抗相互作用，导致短暂的电击过程中产生的电弧无法维持，因为电弧需要稳定的电流和电压来继续存在；
4. 因此，消弧线圈通过阻止电流和电压的突然变化来消除电弧，从而保护电力设备。
总的来说，消弧线圈通过利用自感和电容产生的电感阻抗与电抗相消的原理来阻止电弧的继续产生和发展，从而保护电力设备免受电弧的危害。
消弧线圈的工作原理
消弧线圈的工作原理消弧线圈是一种用于电力系统中防止电弧的装置，它能够有效地熄灭电弧并保护设备和人员的安全。
本文将详细介绍消弧线圈的工作原理。
一、消弧线圈的基本原理消弧线圈是通过电感和电容的组合来实现电弧的熄灭。
当电路中发生电弧时，电弧产生的电流会导致电感和电容储存能量。
消弧线圈会将这些能量转移到电容中，然后通过电感将能量释放出来，形成一个高频振荡电路。
这种高频振荡电路会产生一个高频电压，使电弧的电流受到阻碍并逐渐减小，最终熄灭电弧。
二、消弧线圈的工作过程1. 检测电弧：消弧线圈通过感应电弧的电流和电压来检测电弧的存在。
当电弧产生时，消弧线圈会立即启动工作。
2. 开启电容：消弧线圈会将电容器连接到电弧电流上，电容器开始储存电弧能量。
3. 断开电容：当电容器储存足够的能量时，消弧线圈会通过开关断开电容器与电弧电流的连接，此时电容器中的能量开始释放。
4. 形成高频振荡电路：通过电感和电容的组合，消弧线圈形成一个高频振荡电路。
电容器中的能量通过电感转移到电容中，形成高频电压。
5. 抑制电弧电流：高频振荡电路产生的高频电压会抑制电弧的电流，使电弧逐渐减小。
6. 熄灭电弧：随着电弧电流的减小，最终电弧会被完全熄灭。
三、消弧线圈的特点1. 快速响应：消弧线圈能够在电弧产生后的几毫秒内启动，快速熄灭电弧，有效保护设备和人员的安全。
2. 高效能量转移：消弧线圈能够将电弧能量转移到电容中，并通过电感释放能量，实现对电弧电流的抑制。
3. 可靠性：消弧线圈具有较高的可靠性，能够长时间稳定工作，减少电弧对电力系统的影响。
4. 自动化控制：消弧线圈通常与其他保护装置配合使用，能够实现自动化控制，提高电力系统的安全性和可靠性。
四、消弧线圈的应用领域消弧线圈广泛应用于电力系统中的高压开关设备、变压器、发电机和电容器等设备中，用于保护设备和人员的安全。
它在电力系统中起到了重要的作用，有效地防止了电弧事故的发生。
总结：消弧线圈通过电感和电容的组合，利用高频振荡电路来熄灭电弧，保护电力系统中的设备和人员的安全。
消弧线圈的工作原理
消弧线圈的工作原理消弧线圈是一种用于电力系统中的重要设备，用于控制和消除电弧现象。
它的工作原理基于电磁感应和电阻特性，能够有效地保护电力设备和人员安全。
一、电磁感应原理消弧线圈利用电磁感应现象来控制电弧的产生和消除。
当电路中发生电弧时，电弧产生的高温和高能量会导致电流突然增大，电弧线圈通过感应电磁场的变化来检测电弧的存在。
当电弧产生时，电弧线圈会感应到电弧产生的瞬间电流变化，并通过电路中的控制单元进行处理。
二、电阻特性原理消弧线圈通过电阻特性来限制电弧的能量和持续时间。
当电弧产生时，电弧线圈会通过电路中的电阻来限制电弧的电流和能量，从而控制电弧的大小和持续时间。
电弧线圈中的电阻可以根据需要进行调节，以适应不同电弧条件下的工作要求。
三、工作流程消弧线圈的工作流程主要包括电弧检测、电弧控制和电弧消除三个步骤。
1. 电弧检测：当电路中发生电弧时，电弧线圈会感应到电弧产生的瞬间电流变化，并通过电路中的控制单元进行检测。
检测到电弧后，控制单元会发出信号，通知消弧线圈进行下一步的操作。
2. 电弧控制：根据电弧的特性和工作要求，消弧线圈会控制电弧的大小和持续时间。
通过调节电路中的电阻，消弧线圈可以限制电弧的能量和电流，从而控制电弧的大小。
同时，消弧线圈还可以根据需要调整电弧的持续时间，以满足不同工作条件下的要求。
3. 电弧消除：当电弧控制完成后，消弧线圈会通过特定的操作来消除电弧。
消弧线圈可以通过改变电路的参数或者通过其他方式来消除电弧，从而保护电力设备和人员的安全。
四、应用领域消弧线圈广泛应用于电力系统中的高压设备和电弧炉等场合。
在高压设备中，消弧线圈能够有效地控制和消除电弧，保护设备的正常运行。
在电弧炉中，消弧线圈可以用于控制电弧的大小和持续时间，从而提高炉子的工作效率和安全性。
总结：消弧线圈的工作原理基于电磁感应和电阻特性，通过电磁感应来检测电弧的存在，并通过电阻特性来控制电弧的大小和持续时间。
它在电力系统中起到重要的作用，能够有效地控制和消除电弧，保护设备和人员的安全。
消弧线圈的工作原理
消弧线圈的工作原理消弧线圈是一种用于防止电弧产生和扑灭电弧的设备，广泛应用于电力系统、工业设备和交通运输领域。
它的工作原理是基于电磁感应和自感现象。
一、电磁感应原理消弧线圈的工作原理基于法拉第电磁感应定律，当电流在线圈中流动时，会产生磁场。
如果电流蓦地中断，磁场会发生变化，产生感应电动势。
这个感应电动势会产生反向电流，称为自感电流。
自感电流的作用是延缓电流的变化速度，从而防止电弧的产生。
二、自感现象自感是指电流通过线圈时，线圈本身的感应电动势和自感电流。
消弧线圈通过自感现象来防止电弧的产生。
1. 自感电动势当电流蓦地中断时，线圈中的磁场会发生变化，产生感应电动势。
这个感应电动势会使电流继续流动，从而延缓电流的变化速度。
这样，电流的突变就被减小，防止了电弧的产生。
2. 自感电流自感电流是指当电流蓦地中断时，线圈中的电流会继续流动。
这是因为线圈中的磁场储存了一定的能量，当电流中断时，磁场会释放能量，产生自感电流。
自感电流的作用是延缓电流的变化速度，从而防止电弧的产生。
三、消弧线圈的结构和工作过程消弧线圈普通由铁芯、线圈和控制电路组成。
1. 铁芯铁芯是消弧线圈的主要部份，用于集中磁场并增加磁感应强度。
铁芯普通由软磁材料制成，如硅钢片。
它的形状可以是环形、矩形或者其他形状，根据具体的应用需求而定。
2. 线圈线圈是消弧线圈的另一个重要组成部份，它由导电材料制成，如铜线。
线圈的匝数和截面积会影响消弧线圈的工作效果。
通常情况下，线圈匝数越多，自感电流越大，防止电弧的效果越好。
3. 控制电路控制电路用于控制消弧线圈的工作。
它可以根据电流的变化来判断是否需要工作，以及何时断开电路。
控制电路可以使用传感器、开关和微处理器等元件来实现。
消弧线圈的工作过程如下：1. 当电流通过消弧线圈时，线圈中产生磁场。
2. 如果电流蓦地中断，磁场会发生变化，产生感应电动势。
3. 感应电动势会使电流继续流动，从而延缓电流的变化速度。
4. 延缓电流的变化速度可以防止电弧的产生。

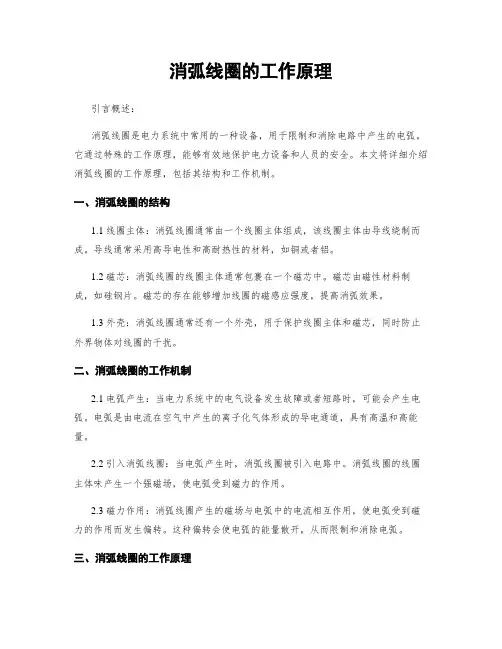

消弧线圈的工作原理
消弧线圈的工作原理一、消弧线圈的概述消弧线圈是一种用于电力系统中的电气设备，主要用于控制和消除电路中产生的电弧。
它通过产生强大的磁场来打断电弧，保护电力设备和系统的正常运行。
本文将详细介绍消弧线圈的工作原理及其相关的技术参数和应用场景。
二、消弧线圈的工作原理消弧线圈的工作原理主要基于磁场的产生和磁力的作用。
当电路中产生电弧时，消弧线圈会通过电流感应产生强大的磁场，磁场的作用力会将电弧迅速拉长并打断，从而实现消除电弧的目的。
具体来说，消弧线圈的工作原理可以分为以下几个步骤：1. 电弧形成：当电路中出现故障或过载时，电流会突然增大，导致电弧的形成。
电弧是由电流通过空气或绝缘材料产生的等离子体。
2. 磁场感应：消弧线圈中的线圈通过电流感应产生一个强大的磁场。
磁场的方向和大小取决于电流的方向和大小。
3. 磁力作用：磁场的作用力会使电弧受到一个向外的推力，导致电弧拉长并逐渐弱化。
4. 电弧打断：当电弧被拉长到一定程度时，电弧的电流将减小到无法维持电弧的程度，从而导致电弧的打断。
5. 电弧消失：一旦电弧被打断，电弧将迅速熄灭，电路中的电流也会恢复到正常状态。
三、消弧线圈的技术参数为了确保消弧线圈的正常工作，需要考虑以下几个关键的技术参数：1. 额定电流：消弧线圈能够承受的最大电流，通常以安培(A)为单位。
2. 额定电压：消弧线圈能够承受的最大电压，通常以伏特(V)为单位。
3. 动作时间：消弧线圈从感应到打断电弧所需的时间，通常以毫秒(ms)为单位。
4. 重复动作时间：消弧线圈在连续工作时，两次动作之间的最小时间间隔，通常以毫秒(ms)为单位。
5. 额定频率：消弧线圈能够适应的电源频率，通常为50赫兹(Hz)或60赫兹(Hz)。
四、消弧线圈的应用场景消弧线圈广泛应用于电力系统中的各个环节，以保护电力设备和系统的安全可靠运行。
以下是一些常见的应用场景：1. 高压断路器：消弧线圈作为高压断路器中的关键部件，可用于控制和消除断路器中产生的电弧，保护电力系统的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各种方式的比较：调气隙式
调气隙式属于随动式补偿系统。其消弧线圈属于动芯式结构，通过移动铁芯改变磁路磁阻达 到连续调节电感的目的。然而其调整只能在低电压或无电压情况下进行，其电感调整范围上 下限之比为2.5倍。控制系统的电网正常运行情况下将消弧线圈调整至全补偿附近，将约100 欧电阻串联在消弧线圈上。用来限制串联谐振过电压，使稳态过电压数值在允许范围内（中 性点电位升高小于15%的相电压）。当发生单相接地后，必须在0.2S内将电阻短接实现最佳补 偿，否则电阻有爆炸的危险。该产品的主要缺点主要有四条： 工作噪音大，可靠性差 动芯式消弧线圈由于其结构有上下运动部件，当高电压实施其上后，振动噪音很大，而 且随着使用时间的增长，内部越来越松动，噪音越来越大。串联电阻约3KW，100MΩ。当补 偿电流为50A时，需要250KW容量的电阻才能长期工作，所以在接地后，必须迅速切除电 阻，否则有爆炸的危险。这就影响到整个装置的可靠性。 调节精度差 由于气隙微小的变化都能造成电感较大的变化，电机通过机械部件调气隙的精度远远不 够。用液压调节成本太高 过电压水平高 在电网正常运行时，消弧线圈处于全补偿状态或接近全补偿状态，虽有串联谐振电阻将 稳态谐振过电压限制在允许范围内，但是电网中的各种扰动（大电机投切，非同期合闸，非 全相合闸等），使得其瞬态过电压危害较为严重。 功率方向型单相接地选线装置不能继续使用 安装该产品后，电网中原有的功率方向型单相接地选线装置不能继续使用
∈（0，1/M）式时，阻抗值X>0,成感性，此时X值随C值的增大而增大，随C值的减小而减小。当C值趋近于1/M时，C值的改 变会引起X的剧烈变化，故在这个区间内，电容电流的计算值相对误差会稍大一些。
自动跟踪补偿原理 在图5 的等效回路中，考虑的是零序回路的参数【2】，所以导线的相间电容、改善功率 因数用的电容器组、电网内负载变压器及其有功负荷不起作用。因为它们都是接在相间 的。由于消弧线圈一般工作在谐振位置，故在消弧线圈与地之间串接阻尼电阻，来降低 品质因数。控制器在计算电网电容电流时，忽略消弧线圈的等值损耗电导及对地电容的 泄露电导。调谐时,先测量当前档位时流过消弧线圈的电流i1,然后调节消弧线圈的档位,测 量新的电流i2并计算其相对于的相位差θ。根据两档位的电抗之差和θ的关系,可以计算 出对应档位时的脱谐度。
消弧线圈的作用
消弧线圈的作用
一个电网的存在必然存在着漏电.从那里漏的电呢? 电缆对地的电 容!我们知道,我们采用的是50Hz的频率.而且在传输的过程中是没 有零线的,主要的目的是为了节约成本!代替零线的自然就是大地. 三相点他们对大地的距离不一样也就是对大地的电容也不一样! 既然电容不一样,那么漏电流也不一样.漏掉的电流跑到那里去了呢? 这要取决于那条线路距离大地最近.因为漏掉的电流要跑到另外的 线路中!假如A失去电流,那么B或者C就得到电流!容性电流=AB|A-C 线路越长容性电流就越大!容性电流越大,当发生接地的时候弧光 就不容易熄灭!通过引入消弧线圈来保证整个变电站的接地时候的 电流<5A就可以消灭接地弧光!当然:引入消弧线圈后,变电站的系 统有可能是过补(电感电流大于电容电流)或者是欠补(电感电流小 于电容电流)但绝对不能相同(电感电流等于电容电流)!
各种方式的比较：磁偏式
控无级连续可调消弧线圈，全静态结 构，内部无任何运动部件，无触点，调 节范围大，可靠性高，调节速度快。这 种线圈的基本工作原理是利用施加直流 励磁电流，改变铁芯的磁阻，从而改变 消弧线圈电抗值的目的，它可以带高压 以毫秒级的速度调节电感值。
需要额外偏磁控制很复杂。
调容式消弧线圈的系统组成
各种方式的比较：调匝式
该装置属于随动式补偿系统，它同调气隙式的唯一 区别是动芯式消弧线圈用有载调匝式消弧线圈取代， 这种消弧线圈是用原先的人工调匝消弧线圈改造而 成，即采用有载调节开关改变工作绕组的匝数，达到 调节电感的目的。其工作方式同调气隙式完全相同， 也是采用串联电阻限制谐振过电压。该装置同调气隙 式相比，消除了消弧线圈的高噪音，但是却牺牲了补 偿效果，消弧线圈不能连续调节，只能离散的分档调 节，补偿效果差，并且同样具有过电压水平高，电网 中原有方向型接地选线装置不能使用及串联的电阻存 在爆炸的危险等缺点，另外该装置比较零乱，它由四 部分设备组成（接地变压器，消弧线圈、电阻箱、控 制柜），安装施工比较复杂。
AC220V（两组） 远传接口 各线路零序电流信号
K1 CT
K2
I0(K1) I0(K2)
附图二:电气原理接线图
U0 U0*
中心控制屏
图示说明
第一张图是描述的接地补偿系统的构成图，由接地变 压器引出中性点，经过隔离刀闸到消弧线圈，并由消 弧线圈接地，并且消弧线圈的二次侧并联电容柜，组 成接地补偿的一次系统。 第二张图是描述的接地补偿系统的原理接线图，简单 标出了接地变压器从母线上取三相电压，引出中性点 以及中心控制屏需要引入那些电气信号，便于用户了 解系统接线。
自动控制消弧线圈
继电保护所保护四班 范永德
消弧线圈的作用
消弧线圈的作用主要是将系统的电容电流加以补偿，使接地点电 流补偿到较小的数值，防止弧光短路，保证安全供电。降低弧隙 电压恢复速度，提高弧隙绝缘强度，防止电弧重燃，造成间歇性 接地过电压。中性点不接地系统的特点 选择电网中性点接地方式是一个要考虑许多因素的问题，它 与电压等级、单相接地短路电流数值、过电压水平、保护配置等 有关。并直接影响电网的绝缘水平、系统供电的可靠性和连续性、 主变压器和发电机的安全运行以及对通信线路的干扰。10kV中性 点不接地系统(小电流接地系统)具有如下特点：当一相发生金属 性接地故障时，接地相对地电位为零，其它两相对地电位比接地 前升高√3倍，一般情况下，当发生单相金属性接地故障时，流过 故障点的短路电流仅为全部线路接地电容电流之和其值并不大， 发出接地信号，值班人员一般在2小时内选择和排除接地故障，保 证连续不间断供电。 3、系统对地电容电流超标的危害 实践表明中性点不接地系统(小电流接地系统)也存在许多问 题，随着电缆出线增多，10kV配电网络中单相接地电容电流将急 剧增加，当系统电容电流大于10A后，将带来一系列危害，具体 表现如下： （1）当发生间歇弧光接地时，可能引起高达3.5倍相电压(见 参考文献1)的弧光过电压，引起多处绝缘薄弱的地方放电击穿和 设备瞬间损坏，使小电流供电系统的可靠性这一优点大受影响。
消弧线圈的作用
消弧线圈的工作方式
晶闸管调容式消弧线圈 调匝式消弧线圈 调气隙式消弧线圈 老式固定式 磁偏式
各种方式的比较：传统方式
（1）由于传统消弧线圈没有自动测量系统，不能实时测量电网对地电容电流和位移电压，当 电网运行方式或电网参数变化后靠人工估算电容电流，误差很大，不能及时有效地控制残流 和抑制弧光过电压，不易达到最佳补偿。 （2）传统消弧线圈按电压等级的不同、电网对地电容电流大小的不同，采用的调节级数也不 同，一般分五级或九级，级数少、级差电流大，补偿精度很低。 （3）调谐需要停电、退出消弧线圈，失去了消弧补偿的连续性，响应速度太慢，隐患较大， 只能适应正常线路的投切。如果遇到系统异常或事故情况下，如系统故障低周低压减载切除 线路等，来不及进行调整，易造成失控。若此时正碰上电网单相接地，残流大，正需要补偿 而跟不上，容易产生过电压而损坏电力系统绝缘薄弱的电器设备，引起事故扩大、雪上加霜。 （4）由于消弧线圈抑制过电压的效果与脱谐度大小相关，实践表明：只有脱谐度不超过±5% 时，才能把过电压的水平限制在2.6倍的相电压以下(见参考文献1)，传统消弧线圈则很难做到 这一点。 （5）运行中的消弧线圈不少容量不足，只能长期在欠补偿下运行。传统消弧线圈大多数没有 阻尼电阻，其与电网对地电容构成串联谐振回路，欠补偿时遇电网断线故障易进入全补偿状 态（即电压谐振状态），这种过电压对电力系统绝缘所表现的危害性比由电弧接地过电压所 产生的危害更大。既要控制残流量小，易于熄弧；又要控制脱谐度保证位移电压 （U0=0.8U/√d2+ε2 (见参考文献3）不超标，这对矛盾很难解决。鉴于上述因素，只好采用 过补偿方式运行，补偿方式不灵活，脱谐度一般达到15%—25%，甚至更大，这样消弧线圈抑 制弧光过电压效果很差，几乎与不装消弧线圈一样。 （6）单相接地时，由于补偿方式、残流大小不明确，用于选择接地回路的微机选线装置更加 难以工作。此时不能根据残流大小和方向或采用及时改变补偿方式或调档变更残流的方法来 准确选线。该装置只能依靠含量极低的高次谐波（小于5%）的大小和方向来判别，准确率很 低，这也是过去小电流选线装置存在的问题之一。 （7）为了提高我国电网技术和装备水平，国家正在大力推行电网通讯自动化和变电站综合自 动化的科技方针，实现四遥（遥信、遥测、遥调、遥控），进而实现无人值班，传统消弧线 圈根本不具备这个条件。
接地变压器
消弧线圈
电容柜
各部分作用
1：接地变压器-----接地变压器主要用于引出接地补偿系统的中性点，如果 是35KV及其以上系统，基本上系统变压器都带有中性点，可以不安装接 地变压器；接地变压器还可以用作站用变。消弧线圈接入系统必须要有 电源中性点，在其中性点上接入消弧线圈，当发生单相接地时，流过变 压器的三相同方向的零序磁通，经过油箱壁绝缘油及空气等介质形成闭 合的回路，在油箱铁芯等处产生附加的损耗，这种损耗是不均匀的，必 然要形成局部过热，影响变压器的正常运行和使用寿命。所以接入此类 接地变压器的消弧线圈的容量不应超过变压器容量的20%；为满足消弧线 圈接地补偿的需要，同时也满足动力与照明混合负载的需要，可采用Z型 接线的变压器ZN，yn11连接的变压器。由于变压器高压侧采用Z型接线， 每相绕组由2段组成，并分别位于不同相的铁芯柱上，2段线圈反极性相 连，零序阻抗非常小。它的空载损耗低；变压器容量可以95%被利用；并 能够调节电网的不对称电压。由此可见，Z型接线的变压器作为接地变压 器是一种比较好的选择。
各部分作用
