现场传感器接线说明
VC1100传感器接线及基本组态说明
rt=红色，ws=白色，sw=黑色，ge=黄色，ge/sw=黄黑色
AS-022、AS-030传感器按上图所示进行接线。
其中AS-022为三线制，接线时需要：将端子38、39进行短接；将端子42、
43进行短接。
黄黑线接在SE端子上。
采用屛蔽电缆以压制外部RF噪音。电源线和继电器接线可不用屏蔽线。所
制装置。
. 触点功率：最大5A，220V AC（电阻性负载）
. 灭火花装置必须装在火花发生处尽可能近的地方！
图：继电器接线
上图所示为触点处于常态不通电位置。
继电器
下边各图说明术语
— 常态通电
— 常态不通电
粗线表示通电线路。
1、接地
将电源的保护地接到位于壳内顶部的PE端子，这是机壳的中心接地点。
通过将端子1（或2）与SE间的跳线使PE连接到TE，这是标准接法。
在特殊情况，如外部仪器要用内部的接地输入，则要去掉该跳线以断开PE
和TE的连接。
请参考该说明书中“通用接地推荐”。
2、屏蔽
2、CCS型振动加速度传感器（恒定电流供电，例如 AS-062） ......................................... 3
3、振动速度传感器（例如 VS-068，VS-069） .................................................................... 4
上图所示为继电器常态不通电和常态通电模式
六、VC1100模块继电器复位
当继电器自保持功能被激活时，继电器动作后会保持其状态，此时，可通过
操作面板或远控接口来复位自保持继电器。
现场传感器调试与安装
• 模拟量输出-AO • （如调节阀控制、风门调节等） • BAS发出设备开0，25%，50%，75%，100% 的命令 • 使用万用表测量DDC输出及反馈值； • 判断控制阀门开度与控制信号是否一致; • 响应正确为合格
谢谢！
现场调试及传感器安装
1.1.1 调试指南
• (一)、调试应具备的条件 • （1）、受BAS监控的设备必须先手动调试 通过； • （2）、各设备机房必须有良好的照明和正 确的电源； • （3）、当涉及与其他有关厂家机电设备接 口时，厂家必须有人配合；
(二)、调试工具
• • • • （1）、手提电脑； （2）、对讲机若干； （3）、万用表； （4）、常用电工工具若干；
水管式压差传感器安装图
第七类：流量计
• 一般有转子流量计、插入式电磁流量计、涡街 式流量计及超声波流量计等，考虑到设备的性 价比，BA系统实际需要情况，一般用插入式 电磁流量计，通常选用DWM2000。 • 调试时请注意以下几点： • 安装位置，需安装在水平直管上，在流量计的 上游需有10倍管径的直管，在流量计的下游需 有5倍管径的直管，如无足够的直管将直接影 响流量计的精度，另水管上的安装位置及套管 安装深度如下图所示；
• 此种传感器如H-SBC-SDT，常用于新风温度、 送风温度及回风温度等，水管型的有H-SBCSDT -150/200，常用于冷冻冷却水系统及热 交换系统，在调试前可先用万表测量其电 阻值，与标准的电阻温度对照表比较，读 出此传感器的温度值与标准温度计测得的 值比较，判断是否在精度范围内，以决定 是否更换此传感器。
第四类：风管式压力开关
• 如609系列压力开关，通常用过滤网压差报警 及风机压差运行状态的判断。 • 用于过滤网压差报警时压力开关的设定：开启 空调机组让其全速运行，调节压差设定至刚好 能动作的位置，把此设定值放大2倍即为压差 报警设定。 • 风机压差开关的设定：开启空调机组让其全速 运行，调节压差设定至刚好能动作的位置，把 此设定值调整至此点的1/3处，再开/关风机数 次检验，压差开关是否相应动作。

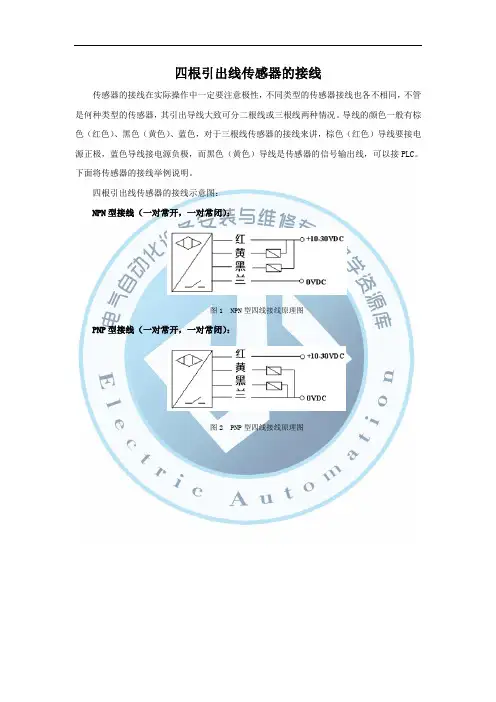

四根引出线传感器的接线.
四根引出线传感器的接线
传感器的接线在实际操作中一定要注意极性，不同类型的传感器接线也各不相同，不管是何种类型的传感器，其引出导线大致可分二根线或三根线两种情况。
导线的颜色一般有棕色（红色）、黑色（黄色）、蓝色，对于三根线传感器的接线来讲，棕色（红色）导线要接电源正极，蓝色导线接电源负极，而黑色（黄色）导线是传感器的信号输出线，可以接PLC。
下面将传感器的接线举例说明。
四根引出线传感器的接线示意图：
NPN型接线（一对常开，一对常闭）：
图1 NPN型四线接线原理图
PNP型接线（一对常开，一对常闭）：
图2 PNP型四线接线原理图。
接线盒说明书
传感器接线盒说明书1、概述由于传感器的关键材料：应变和弹性体各有差异及制造工艺方面的原因，造成各个传感器的参数不一致，主要是灵敏度不一致，通过调节接线盒里面的电位器来使各个传感器的灵敏度接近一致，从而保证整个称体的平衡。
CJ系列传感器接线盒就是调节大型衡器的重要配件。
2、型号命名方式：CJ-------W------X------ Y------E彩接接线盒调节形式信线接线盒外型电盒密封结头材料子传感器的个数（2---12）Y为原装德国进口密封结头G为国产结头型对应不锈钢外壳，含连接头型对应不锈钢外壳，含连接头252*173*46，307*175*46，4个固定孔尺寸：7mm。
4个固定孔尺寸：8mm。
型对应不锈钢外壳，含连接型对应进口ABS塑料壳182*108*38，4个固定孔尺寸：7mm。
178*111*35，4个固定孔尺寸: 4.5mm。
型对应透明外壳，含连接头C型对应不锈钢外壳，含连接头219*175*40，203*95*36，4个固定孔尺寸：4.5mm。
4个固定孔尺寸：5mm。
E：为调桥压型号SJ：为调信号配精密电阻SP：为调信号配普通电阻DL：为配数字式传感器DA：为数字式线盒3、调桥压的计算使用方法：（方便、快捷、省力）大型电子衡器一般由多只传感器（1-12只）组成，下面以四只传感器组成的衡器为例，介绍计算调试方法。
调桥压接线盒原理图图中J1、J2为四只传感器N：为传感器上加载时的称重仪表显示数据（设：N1>N2>N3>N4）E：称重仪表的供桥电压，I：为自然数：2—12Ui：为W电位器二端的电压，W：为电位器，初始：0欧姆Ui=[(N大-N小)/N小]*E*1000(mV)（以四个传感器为例）U1=[（N1-N4）/N4]*E*1000(mV)U2=[(N2-N4)/N4]*E*1000(mV)U3=[(N3-N4)/N4]*E*1000(mV)用三位半数字万用表DC-2V档，顺时针调节W1，W2，W3电位器，同时用数字万用表监视将电压到U1，U2，U3数值。
传感器说明书
传感器录井传感器是综合录井仪最基础的部分，其工作性能的好坏直接影响着录井质量。
录井传感器可分为绞车传感器、泵冲传感器、转盘转速传感器、悬重传感器、立管压力传感器、套管压力传感器、扭矩传感器、温度传感器、密度传感器、电导率传感器、体积传感器、流量传感器、硫化氢传感器等。
一、绞车传感器1、工作原理绞车传感器安装在绞车轴上，可以监测整个钻进过程中绞车轴转动所产生的角位移。
通过计算就可以得到钻进过程中大钩的高度变化，从而得到当前的钻井深度。
传感器内部装有两只光电开关，并配有一片带齿片的遮光片，当遮光片随绞车轴转动时，分别阻断或导通传感器内两只光电开关间隙中的红外光线，从而发出两组相应的电脉冲信号，此信号送入仪器经识别处理后就可以得到相应的角位移方向和变化值。
2、技术指标工作电压： 3-12V （DC）；推荐工作电压 5V（DC）输出电平：高电平≥4.3V；低电平≤0.5V(5V供电时)。
工作温度：–40℃～80℃功耗： 30mw响应时间：150μS3、安装和使用引出脚接线规定传感器为4线制，分别定义为：红色 +5V；黑色 0V；蓝色信号A；黄色信号B。
安装操作步骤绞车传感器安装在绞车轴上，滚筒轴两端均可安装，但输出相位的位序相反，为正确确定转轴方向，接收仪器有相应的倒向开关，传感器外壳可靠接地。
安装时，卸下滚筒轴端面的护罩及导气龙头的气动接头，先将传感器安装牢固，再把气动接头装上，用绞车皮带将传感器的外壳固定牢固后，装上护罩，最后将电缆线接至接收仪器。
4、一般故障判断及排除如绞车传感器在绞车轴旋转过程中，无信号输出，即两路脉冲或一路脉冲信号出故障，首先应检查加长电缆的断线或损坏。
如怀疑绞车传感器出故障，在通电情况下缓慢转动绞车传感器轴，同时用万用表直流电压挡分别测量传感器的信号A脚和B脚输出的电压，如果绞车传感器工作正常，输出电压为高电平≥4.3V；低电平≤0.5V。
5、维护保养采取防水、防污染等外部防护措施以提高其寿命和可靠性。
JXH-4使用说明(1)
MH-4接线盒及仪表接线说明概述由于传感器在出厂时，传感器的一致性一般补偿至某一个范围内，再加上现场使用中的环境因素及安装方式的限制，给多个传感器并联组秤带来一定的偏载误差。
为解决以上问题，须选用接线盒通过调整输出电压来使各传感器有效灵敏系数与传感器输出阻抗之比（mV/V/Ω）接近一致，从而保证整台秤偏载输出平衡。
初装或使用较长时间的秤一旦出现两个分度值以上的偏载误差，必须首先调整各支承点水平，对于有四个以上的传感器，由于各方面的原因，基础和机械台面都或多或少有些变形，使用时间越长，变形越严重，造成传感器受力不一致，只靠电位器的补偿是补偿不过来的，因此应先调整传感器的高度，确保偏载误差在两个分度值范围内，再用电位器补偿调到基本一致，这是一个反复的过程，调一个角可能影响其它的角，只有反复调试直至平衡。
技术说明1.采用高精度、低漂移电阻和电位器，保证系统工作的精度和稳定性。
.2.传感器连线和信号电缆连线配用专用接线端子，保证连接可靠。
3.各接线柱旁预留有可焊接线的焊孔，实现焊接接线和插入接线两用，可自主选择。
4.接线焊接点旁注有代码标识，方便用户接线。
5.内部焊有防浪涌及防感应雷的保护性元器件，可有效防止感应雷和浪涌信号对传感器及仪表的损坏。
安装将接线盒固定在罐体附近合适的位置。
打开接线盒上盖。
将传感器电缆线和仪表信号电缆从接线盒相应的接口穿入，按接线图将所有电缆连接好，完成后将所有的螺母拧紧。
不用的接口用密封橡胶垫片或橡皮泥堵住，同时拧紧螺母。
调试当罐装秤通过基础调整，误差在2个分度值以内时，就可通过接线盒电位器来调整至允差范围内，每个传感器输出电压端对应并联有一只电位器，出厂时电位器阻值调至中间值，顺时针或逆时针旋转电位器可调旋纽便可达到调试效果，当无法通过电位器调准时，可继续通过基础高度调整再结合电位器调整，最终使各偏载点误差至允差范围内。
照度传感器的安装与接线
照度传感器(KITZOER)的安装与接线照度传感器的安装与接线以室内照度传感器和室外照度传感器为例，如下：一、室内照度传感器的安装与接线。
图1 外形尺寸图2 接线图安装说明：该传感器尽量安装在四周空旷或射面上没有任何障碍物的地方（感应面应保持清洁），与传感器相衔接的线缆应该固定在安装架上，以减少断裂、脱皮等情况。
光照度传感器在使用一段时间后，应定期擦拭上方的滤光片，以保持测量数值的准确性。
二、室外照度传感器的安装与接线。
图3 外形尺寸图4 接线图安装说明：该传感器尽量安装在四周空旷或射面上没有任何障碍物的地方（感应面应保持清洁），与传感器相衔接的线缆应该固定在安装架上，以减少断裂、脱皮等情况。
光照度传感器在使用一段时间后，应定期擦拭上方的滤光片，以保持测量数值的准确性。
>照度传感器的技术参数供电电压：12VDC～30VDC感光体：带滤光片的硅蓝光伏探测器；波长测量范围：380nm～730nm；准确度：±7％重复测试：±5%；温度特性：±0.5%/℃；测量范围：0～200000Lux输出形式：二线制4～20mA电流输出三线制0～5V电压输出液晶显示输出232/485网络输出使用环境：0℃～40℃、0%RH～70%RH（带液晶）；0℃～70℃、0%RH～70%RH(不带液晶)大气压力：80～110kPa>照度传感器的典型应用1、背光调节：电视机、电脑显示器、LCD背光、手机、数码相机、MP4、PDA、GPS；2、节能控制：红外摄像机、室外广告机、感应照明器具、玩具；3、仪器仪表：测量光照度的仪器及工业控制；4、环保替代：替代传统光敏电阻、光敏二极管、光敏三极管；传感器概述光照度传感器采纳对弱光也有较高灵敏度的硅兰光伏探测器作为传感器；具备丈量规模宽、线形度好、防水性能好、利便、装置简朴、传输间隔远等特征。
可广泛应用于情况、温室、实验室、养殖、修建、高级楼宇、产业厂房等的光芒开关节制。
传感器接线
纵撕传感器不需要供电，输出的是开关量节点信号。 纵撕传感器的外形图如下图所示：（平板式）
纵撕传感器外形图
跑偏保护：由于皮带较长，在皮带运行过程中，皮带有时会往一面倾斜，皮 带的这种倾斜现象称为跑偏。在煤矿里，由于皮带较长，这样的跑偏情况是不可 避免的，在一定限度时是允许的，发生跑偏现象时，跑偏传感器输出一个信号给 KTC101 系统，由 KTC101 系统作出判断，一般不会停车，但必须有语音报警， 提醒井下人员，皮带跑偏，有的也要求停车，都可以在参数设定里面设定。最终 达到报警及停车的结果称为跑偏保护。
课程四 传感器使用与接线
一、 课程概述
1、讲解皮带六大保护传感器、IT 按钮及电磁阀 2、皮带六大保护传感器、IT 按钮及电磁阀的安装、接线方法
二、 课程内容
煤矿上所说的六大保护指的是：烟雾保护、堆煤保护、纵撕保护、跑偏保护、 温度保护、速度保护，六大保护是针对于皮带的保护。
电流互感器是用来检测设备工作电流的。 下面将六大保护及电流互感器的工作原理介绍如下： 烟雾保护：在煤矿矿井下面有时会发生皮带打滑冒烟、电机绕组过热导致漆 包线融化冒烟、电气设备引起的电缆起火、煤层自燃引起的火灾等，这就需要烟 雾传感器对井下烟雾进行检测，并输出信号给 KTC101 或 KTC102 系统，当 KTC101 或 KTC102 系统接到烟雾传感器输出的信号后，就会停止皮带的运行，并同时启 动超温洒水装置，阻止设备燃烧，同时把设备的温度降下来，一般烟雾传感器都 安装在电机、驱动滚筒的上方下风向，吊挂在皮带巷道顶上从而实现保护的目的， 称为烟雾保护。 烟雾传感器外型如图 2-53 所示：
超速保护和欠速保护组成了对皮带的速度保护。 我公司生产的速度传感器外形图如下所示：
速度传感器
西门子PLC与NPN(源型)和PNP(漏型)传感器地接线说明书
西门子PLC与NPN（源型）和PNP（漏型）传感器的接线说明传感器根据输出类型可以分为NPN(有人称为源型传感器）和PNP（有人称为漏型传感器）两大类；两种类型的传感器都有3个引脚，分别接24V、0V、Out（信号输出），那么西门子S7系列PLC都支持什么类型的传感器呢？西门子PLC和模块所支持的传感器类型1、西门子S7-200所支持的传感器类型？S7-200系列的输入端既支持源型也支持漏型，所以既可以接NPN传感器也可以接PNP的传感器（具体接法请参考第二步），其他型号可以参照产品手册（如下图）：2、西门子S7-200smart所支持的传感器类型？S7-200smart与S7-200一样输入端既支持漏型也支持源型，所以既可以接NPN传感器也可以接PNP的传感器（具体接法请参考第二步），其他型号可以参照产品手册（如下图）：3、西门子S7-1200所支持的传感器类型？S7-1200输入端既支持漏型也支持源型，所以既可以接NPN传感器也可以接PNP的传感器。
（具体接法请参考第二步），其他型号可以参照产品手册（如下图）：4、西门子S7-300所支持的传感器类型？S7-300的DI模块很多，要具参数分需要在硬件组态中查看（具体接法请参考第二步）（1）S7-300的大部分DI模块均为漏型（应该选取PNP型的传感器），在硬件组态时不提示源型还是漏型，就是默认为漏型的意思，如：321-1BL00:（2）S7-300的源型DI模块（应该选取NPN传感器），如：6ES7 321-1BH50-0AA0：（3）源型/漏型两用式DI模块（既可NPN也可以PNP型传感器）：如：6ES7 321-1BP00-0AA05、西门子S7-1500所支持的传感器类型？S7-1500系列中现推出的DI模块有漏型，接PNP型传感器（具体接法请参考第二步）。
如：6ES7 523-1BL00-0AA0有支持源型的DI模块，接NPN型传感器（具体接法请参考第二步）。
三根引出线传感器的接线.
三根引出线传感器的接线
传感器的接线在实际操作中一定要注意极性，不同类型的传感器接线也各不相同，不管是何种类型的传感器，其引出导线大致可分二根线或三根线两种情况。
导线的颜色一般有棕色（红色）、黑色（黄色）、蓝色，对于三根线传感器的接线来讲，棕色（红色）导线要接电源正极，蓝色导线接电源负极，而黑色（黄色）导线是传感器的信号输出线，可以接PLC。
下面将传感器的接线举例说明。
三根引出线传感器的接线示意图：
NPN型传感器接线：
图1 NPN型传感器接线原理图
图2 NPN型传感器内部原理框图
图3 NPN型传感器实际接线图PNP型传感器接线：
图4 PNP型传感器接线原理图
图5 PNP型传感器内部原理框图
图6 PNP型传感器实际接线图。
传感器使用说明书
SK-8Y24A40Mpa
SK-8Y25A1.6MPa
SK-8Y3X A系列无腔压力传感器
无腔压力传感器可以用来测量粘稠易堵介质的压力，由于该传感器的敏感元件采用了硬膜结构，使其与被测介质直接接触时能耐冲击和耐磨损；另外采用了离子束淀积技术，使该传感器具有精度高、能长期在恶劣环境下工作的特点。
二、技术指标
SK-8N01G转盘扭矩传感器的系统构成见图一,包括传压器(1)、四通接头(2)、压力传感器(3)、压力表(4)以及高压软管。需经常拆卸的高压软管与四通之间用快速接头连接,装拆方便。由传感器输出的压力油流入四通接头内,该处装有节流塞(6),以减小输入油压的冲击。
传感器的技术指标如下:
输入液压讯号范围:0～1.6Mpa
该系列传感器为电感型接近开关。当金属物体靠近传感器的端面时，使振荡减弱以至停振，施密特电路输出高电平，指示灯亮；当金属物体离开时，振荡器起振，输出低电平，指示灯灭。
二、技术指标
1．工作温度：-25℃~70℃
2．额定工作电压：8~30VDC（二线制）
3． 最大输出电流：100mA
4．重复定位精度: ≤0.10mm
SK-8Y2XA系列压力传感器
一、工作原理
SK-8Y2X A系列合金薄膜传感器，由离子束溅射合金薄膜压力传感器与信号调制电路组成，适用于流体压力、差压或液位的检测，采用现代薄膜设备与刻蚀技术制造，其技术独特、性能优越，由此组成的SK-8Y2X A系列传感器，具有精度高，能长期在恶劣环境下稳定工作的特点。
传压器膜径:152毫米(mm)
最大压力极限：2.4MPa
负载能力:50千牛(KN)
工作温度:- 30～+80℃
PLC与传感器的接线方法
P L C与传感器的接线方法-CAL-FENGHAI.-(YICAI)-Company One1PLC与传感器的接线方法一、概述PLC的数字量输入接口并不复杂，我们都知道PLC为了提高抗干扰能力，输入接口都采用光电耦合器来隔离输入信号与内部处理电路的传输。
因此，输入端的信号只是驱动光电耦合器的内部LED导通，被光电耦合器的光电管接收，即可使外部输入信号可靠传输。
目前PLC数字量输入端口一般分单端共点与双端输入，各厂商的单端共点（Co m）的接口有光电耦合器正极共点与负极共点之分，日系PLC通常采用正极共点，欧系PLC习惯采用负极共点；日系PLC供应欧洲市场也按欧洲习惯采用负极共点；为了能灵活使用又发展了单端共点（S/S）可选型，根据需要单端共点可以接负极也可以接正极。
由于这些区别，用户在选配外部传感器时接法上需要一定的区分与了解才能正确使用传感器与PLC为后期的编程工作和系统稳定奠定基础。
二、输入电路的形式1、输入类型的分类PLC的数字量输入端子，按电源分直流与交流，按输入接口分类由单端共点输入与双端输入，单端共点接电源正极为SINK（sink Current 拉电流），单端共点接电源负极为SRCE（source Current 灌电流）。
2、术语的解释SINK漏型SOURCE源型SINK漏型为电流从输入端流出，那么输入端与电源负极相连即可，说明接口内部的光电耦合器为单端共点为电源正极，可接NPN型传感器。
SOURCE源型为电流从输入端流进，那么输入端与电源正极相连即可，说明接口内部的光电耦合器为单端共点为电源负极，可接PNP型传感器。
国内对这两种方式的说法有各种表达：根据TI的定义，sink Current 为拉电流，source Current为灌电流由按接口的单端共点的极性，共正极与共负极。
这样的表述比较容易分清楚。
SINK为NPN接法，SOURCE为PNP接法（按传感器的输出形式的表述）。
现场传感器接线说明
1)室外温湿度传感器现场使用的室外温湿度传感器主要有两个型号QFA3160 电源：24VDC；输出：0-10VQFA3171电源：24VDC；输出：4-20mA按上图片可以修改传感器的信号类型和量程范围，信号类型出场都是调试好的，基本不用改。
量程范围根据当地气候，一般情况用R3档。
上图为传感器接线图（需要注意QFA3171温度和湿度需要单独供电）。
调试的时候需要检查1.传感器供电（一般为24VDC，特殊类型需查看说明书）。
2.传感器和模块上的接线（电压和电流型在AI模块上的接线不同）。
3.传感器量程；信号类型是否和硬件组态中一致。
4.改完量程一定要盖上传感器的盖子才能正确度数5.程序中的FC105的上下限应与计算值对应。
2)水管温度传感器现场使用的室外温湿度传感器主要有两个型号PT100和LG-Ni1000；PT100为温度0度时电阻为100欧姆的铂电阻，LG-Ni1000是指温度0度是电阻为1000欧姆的镍电阻。
接线方式分为2线制和3线制。
3线制的接法可以消除线组对传感器测量数值的影响传感器端只有两个段子，3线制接线方法为将其中两个线接到传感器一个段子上，模块端分别接在S-和M-上，剩余的一根线接到M+上；2线制的接法为将两根线分别接到传感器两个段子上，模块端分别接在M+和M-，同时将模块端S-和M-短接。
硬件组态的时候，如果选择的是PT100Sta.，那么程序中除以10，如果选择的是PT100Cl.，就要除100。
3)流量传感器流量传感器型号：DWM2000电源：24VDC输出：4-20mA接线方法和设置如下图：拨码的计算调试的时候需要检查1.传感器供电（一般为24VDC，特殊类型需查看说明书）。
2.传感器和模块上的接线。
3.传感器量程；信号类型是否和硬件组态中一致。
4.必须在不开水泵，同时保证管道中液体静止时才能调零。
5.程序中的FC105的上下限应与计算值对应。
4)西门子压力传感器型号：QBE2002电源：24VDC输出：0-10V接线方法：现场很多西门子传感器线的颜色为棕、蓝、白与接线图上线色不同，但是还是按照棕—供电、白—GND、蓝—输出信号的接法。
PLC与各类传感器的接线方法【详细】
传感器与PLC接线一、概述PLC 的数字量输入接口并不复杂，PLC 为了提高抗干扰能力，输入接口都采用光电耦合器来隔离输入信号与内部处理电路的传输。
因此，输入端的信号只是驱动光电耦合器的内部LED 导通，被光电耦合器的光电管接收，即可使外部输入信号可靠传输。
目前PLC 数字量输入端口一般分单端共点与双端输入，由于有区别，用户在选配外部传感器时接法上需要一定的区分与了解才能正确使用传感器与PLC 为后期的编程工作和系统稳定奠定基础。
二、输入电路的形式1、输入类型的分类PLC的数字量输入端子，按电源分直流与交流，按输入接口分类由单端共点输入与双端输入，单端共点接电源正极为SINK（sink Current 拉电流），单端共点接电源负极为SRCE（source Current 灌电流）。
2、词语的概述SINK漏型为电流从输入端流出，那么输入端与电源负极相连即可，说明接口内部的光电耦合器为单端共点为电源正极，可接NPN型传感器。
SOURCE源型为电流从输入端流进，那么输入端与电源正极相连即可，说明接口内部的光电耦合器为单端共点为电源负极，可接PNP型传感器。
接近开关与光电开关三、四线输出分NPN 与PNP 输出，对于无检测信号时NPN 的接近开关与光电开关输出为高电平（对内部有上拉电阻而言），当有检测信号，内部NPN 管导通，开关输出为低电平。
对于无检测信号时PNP 的接近开关与光电开关输出为低电平（对内部有下拉电阻而言），当有检测信号，内部PNP 管导通，开关输出为高电平。
以上的情况只是针对，传感器是属于常开的状态下。
3、按电源配置类型（1）直流输入电路如图1，直流输入电路要求外部输入信号的元件为无源的干接点或直流有源的无触点开关接点，当外部输入元件与电源正极导通，电流通过R1，光电耦合器内部LED，VD1（接口指示）到COM端形成回路，光电耦合器内部接收管接受外部元件导通的信号，传输到内部处理；这种由直流电提供电源的接口方式，叫直流输入电路；直流电可以由PLC内部提供也可以外接直流电源提供给外部输入信号的元件。
各类传感器接线说明
KGT15型机电设备开停传感器2.主要技术参数2.1 测量方式：非接触式2.2 供电电源： DC 9～24V2.3 工作电流：不大于35 mA2.4 动作值: 3A(三相、单相交流均可)；动作值允许误差：±1.5A2.5 被测电缆外径: 18mm～80 mm2.6 输出信号:输出为频率信号（500Hz±80Hz、250Hz±80Hz、0Hz 对应开、停、故障）或输出为电流信号（5mA±2mA、0mA±0.25mA 对应开、停）或输出为RS485 信号，波特率1200bps;2.7 传输距离: 传输电缆单芯截面积不小于1.5mm2 时，不小于2 km。
3.2 外形结构特征该传感器的外形图如图1。
外壳由防静电塑料一次性压制而成，卡箍由钢板制成。
传感器有一个出线咀，可通过8～12mm 的电缆与电源及分站相连。
传感器外壳上有一个透明观察窗，可观察红、绿、黄白四色发光二极管，红灯单独燃亮时代表传感器已正确供电，图1 开停传感器外形结构图输出信号为停状态；红灯绿灯都亮时输出信号为开状态；黄灯、白灯为RS485 总线通讯时的状态指示。
4.内部接线与调试4.1 内部接线开停传感器按下图3 接线图3 开停传感器接线图X1-1: 电源+ X1-4: 信号-X1-2: 电源- X1-5: RS485 口AX1-3: 信号+ X1-6: RS485 口B传感器内部短路块S1 为选择频率方式输出或电流方式输出用，S1 短路块上下两排同时插在左边1 和2 端子上时（靠近喇叭嘴侧），输出为电流信号；S1 短路块上下两排同时插在右边2 和3 端子上时，输出为频率信号。
红色H2 为传感器供电状态指示灯，供电正常时常亮。
绿色H1 表示开停状态，开：H1 指示灯亮，停：H1 指示灯灭。
4.2 传感器通讯当传感器用RS485 接口和外部进行数据通信时（短接S1 的2 和3），通过设置拨码开关S4 设置好传感器地址，同时要确保通信协议和本传感器专用通信协议一致。
