电路图连接专题练习
根据电路图连接实物图练习题
根据电路图连接实物图练习题1、根据电路图连接实物图:
2、根据电路图连接实物图:
3、根据电路图连接实物图:
4•请在图中用笔画线代替导线,按要求连接电路。
要求:⑴开关同时控制两盏电灯;⑵电灯L i、L2并联;⑶电流表测通过两灯的总电流;⑷所画导线不能交叉。
5.根据电路图,以笔线代替导线,把元件对应地连接起来,组成电路。
要求做到导线不交叉、不破线。
7•用笔画线,将图4中的器材
连成电路。
(要求:两灯并联,
开关控制两盏灯)
6.
请依照如图所示的电路图把图的实物图连接成相应的电路
8.按照图7所示的电路图,将图8中各元件连接起来。
(用笔画线表示导线, 导线不许交叉)
9、_根据电路图—连接实物图:
E13-22
10.用笔画线表示导线,按照图甲所示的电路图,将图乙中各元件连接起来。
(导线不允许交叉)
I •按聽囲1荃閔星所琢的网个电路亂分别将宝傭腳山打齐圧件用老岡缰止帯甘繼遑
搖赵牡
乙
甲
顏
區囲毎
卜亠■■-丄
cmronr
11.请按照图(1)中的电路图将图(2)中的实物连成电
路。
3•对艇F列迫路图閱II)用笔闽线代静导线画钦%线图或由实物图(图12)13成对应的电路图.。

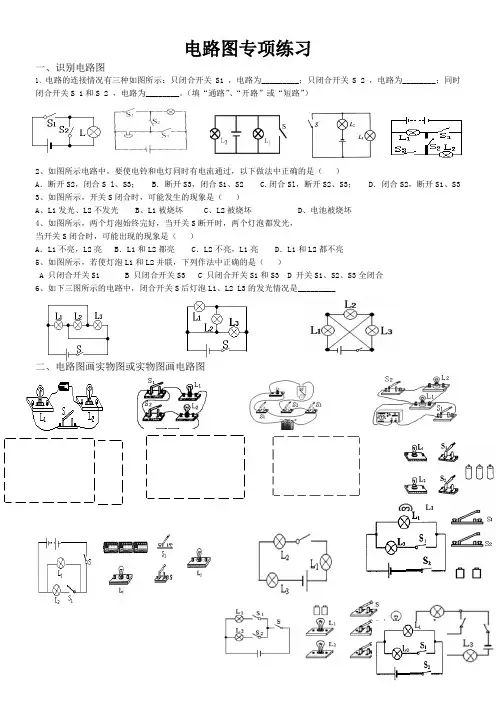

电路图专项 练习题
电路图专项练习一、识别电路图1、电路的连接情况有三种如图所示:只闭合开关S1 ,电路为_________;只闭合开关S 2 ,电路为________;同时闭合开关S 1和S 2 ,电路为________。
(填“通路”、“开路”或“短路”)2、如图所示电路中,要使电铃和电灯同时有电流通过,以下做法中正确的是()A.断开S2,闭合S l、S3; B.断开S3,闭合S1、S2 C.闭合Sl,断开S2、S3; D.闭合S2,断开S1、S33、如图所示,开关S闭合时,可能发生的现象是()A、L1发光、L2不发光B、L1被烧坏C、L2被烧坏D、电池被烧坏4、如图所示,两个灯泡始终完好,当开关S断开时,两个灯泡都发光,当开关S闭合时,可能出现的现象是()A.L1不亮,L2亮 B.L1和L2都亮 C.L2不亮,L1亮 D.L1和L2都不亮5、如图所示,若使灯泡L1和L2并联,下列作法中正确的是()A 只闭合开关S1B 只闭合开关S3C 只闭合开关S1和S3D 开关S1、S2、S3全闭合6、如下三图所示的电路中,闭合开关S后灯泡L1、L2 L3的发光情况是_________二、电路图画实物图或实物图画电路图三、电路设计1、(2011•张掖)现有红、绿两只灯泡和一个电铃,两只开关,一个电池组和若干导线.利用这些材料请为收发室值班人员按要求设计一个电路,画在虚框内.并按设计电路将实物连接好.要求:红灯亮时,电铃响表示前门来人;绿灯亮时,电铃响表示后门来人.(在开关处标明所在的位置)2、小哲打算设计一个有照明系统的玩具别墅,现在手上有电源一个,开关若干个,小灯泡两个,导线若干.现在请你帮他设计一个电路,满足别墅的两个小房子里的灯可以同时亮同时暗,请把设计好的满足要求电路图画在虚线框内.3、(2010广东广州)一只玩具猫外形如图所示,猫体内有电池,猫手相当于一开关,向下压猫手,猫脸上的两个小电灯会一齐发光。
使用一段时间后,一个小电灯不亮,另一个还照常发光把你猜想的猫体内的电路图画在方框内。

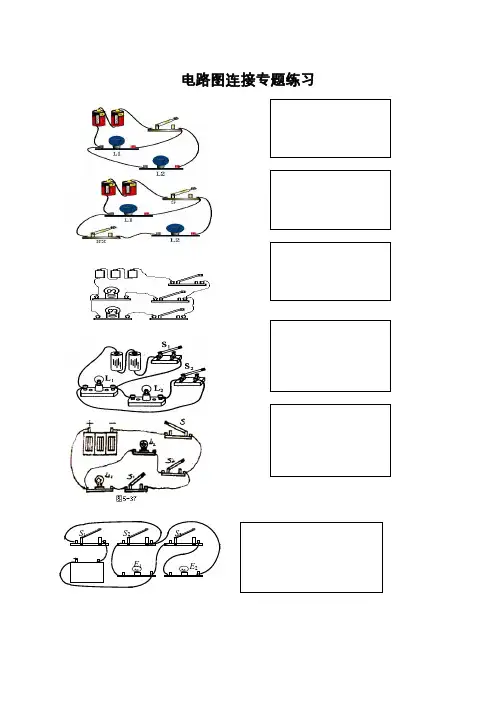

电路图连接专题练习
-
+
S 3
S 2
S 1 E 2
E 1
电路图连接专题练习
2、根据电路图连接实物图,连接导线不能交叉
.
3.根据以下要求,完成下列图中的实物连接图。
要求:使L 1和L 2并联,并且让S 1控制L 1,让S 2控制L 2,S 3接在干路上。
并在右边画出它的电路图。
4.某传达室需要在前后门都装上开关。
前门来人按开关时,要求传达室电铃响,同时红灯亮;后门来人按开关时,传达室电铃响,同时绿灯亮。
请按需要设计电路图。
并把实物连接成电路。
5(电路分析题)如图13-3-4所示各电路中,L 1, L 2两灯串联的电路是 .L 1、L 2两灯并联的电路是 .
6.在图13-3-6所示的电路中,若要使L 1和L2两灯组成并联电路.开关的断开与闭合情况应是( )
A .S 1、S 2断开,S 3闭合
B .S 1、S 2断开,S 3断开
C .S 1、S 2、S 3都闭合 D. S 2、S 3闭合,S 1断开 7.如图3(a)、(b)所示的元件,在不移动元件位置,将(a)组成串联电路,将(b)组成并联电路,且S 控制L1和L2。
红灯
绿灯
前门
后门
S 1
S 2
S 3
第14题。
电路连接专项训练
电路连接专题练习一、作图题1.下图中是一次电学实验的实物连接图,请在下面虚线框内画出它的电路图。
2.根据图(a)所示的电路图,把图(b)中的器材连成实物电路。
3. 在下图中,根据要求连接电路图,注意元件位置不能移动,导线不能交叉。
(1)图(a)中灯L1、L2串联,S控制整个电路;(2)图(b)中灯L1、L2并联,且要求每盏灯配一个开关。
4.请将下图中的元件连接成串联电路。
5.将下图(a)所示的电路元件连接成简单电路(用铅笔画线代替导线),并在虚线框内画出这个实物电路的电路图。
才6.请将如图所示元件连接成电路,使两灯并联,开关同时控制两灯,要求最多只能用五根导线。
7.请根据如图所示的实物图画出电路图。
8.【2008·甘肃兰州】用笔画线表示导线,按照图甲所示的电路图,将图乙中各元件连接起来。
(导线不允许交叉)9.请按照图(1)中的电路图将图(2)中的实物连成电路。
10.请画出如下图所示的实物电路的电路图。
11.如图所示,A、B、C、D表示电路的四个接线柱,要使灯L1、L2并联连接在电池组的两极,试用笔画线代替导线把有关接线柱连接起来。
12.【2006·辽宁大连】用笔画线,将图中的器材连成电路。
(要求:两灯并联,开关控制两盏灯)13.如图所示,图(a)是玩具电扇的电路图,请在图(b)中连接它的实物电路。
14.请根据下图的实物连接情况画出相应的电路图。
15.画出如图所示的电路图,并在图上标出相应的元件符号。
16.根据图中的实物连接图画出电路图,并标出电流方向。
17.请你对照下面的电路图,把实物元件用线连接起来。
18.试根据实物图画出它的电路图,并在图上标出S1、S2、S3、L1、L2。
19. 请将图所示元件按电路图连接,连线不要交叉。
20.根据你所学过的电路连接方法画出用一个开关同时控制三盏灯的电路图。
21.按照图(甲)所示的电路图连接(乙)图实物(导线不得交叉)22.学校要举行一次知识竞赛,每轮有四组出场,在每组“抢答器”前都有一个按钮开关和一只电铃,在总显示板上有四盏不同颜色的彩灯,分别代表四个组,要求任意一组按动自己桌前的开关时,则该桌上的电铃会响,同时总显示板上代表这一组的彩灯会亮,请设计一个满足这一要求的电路。
电路连接(练习试题)
甲 乙 丙 电路连接专题---电路图一、根据电路图连接实物图1.根据下图电路图,连接实物图2.按照右上图(a )所示的电路图将图(b )中的实物连接起来 3. 根据电路图连接实物图4.如上图(a )所示电路,将图(b )中的电路元件连接起来进行电流强度的测量。
已知通过灯泡的电流强度小于0.6安 5.(1)在图甲、乙○内填上适当的电表符号,并标出正、负接线柱。
(2)在图丙中根据标出的电流方向,从电池组、电压表、电流表三个元件的符号中选出两个元件符号,分别填进电路的空缺处,填进后要求灯泡L 1和L 2串联,且都能发光。
6. 按照电路图,将对应右图各实物元件连接起来。
V + —二、根据实物图画电路图1.根据下图画出它的电路图2.按照实物图作出电路图3. 按要求组成电路图,元件位置不要移动:(1)图甲要求:只闭合开关S 1时,电灯发光,电铃不发声;只闭合开关S 2时,电灯发光,同时电铃发声。
(2)图乙要求:L 1、L 2并联;滑动变阻器只改变L 1的电流,电流表测L 2的电流,开关控制L 1、L 2的通断。
(3)图丙要求:L 1、L 2串联;电流表测L 1的电流,电压表测L 2的电压,开关控制的L 1通断。
三、根据要求连接实物图或电路图1.将两个灯泡串联起来/将两个灯泡并联起来+—L 3L 2L 1S 2S 1L 2L 1 L 2L 1S2.要求S 为总开关,S 1控制L 1,S 2控制L 2,L 1、L 2并联,画出电路图,连接实物图3.用线条代替导线,将图中的电器元件连成电路。
要求:(1)开关K 1只控制电灯L 1,开关K 2只控制电灯L 2;(2)共用一个电池组4.按要求连接实物图,并画出电路图:(1)图甲要求:L 1、L 2并联,开关S 1控制L 1,开关S 2控制L 1、L 2。
(2)图乙要求:L 1、L 2并联,用两个电流表一次就能测出通过L 1、L 2的电流及总电流。
5.有三盏灯,一个电源,一个开关及一些导线,请按下列要求分别画出电路图。

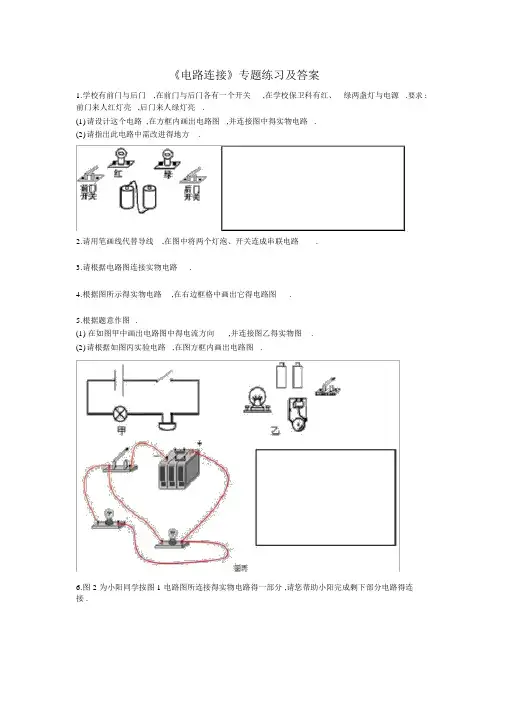

《电路连接》专题练习及答案_1348
《电路连接》专题练习及答案1.学校有前门与后门,在前门与后门各有一个开关,在学校保卫科有红、绿两盏灯与电源.要求 :前门来人红灯亮,后门来人绿灯亮.(1)请设计这个电路 ,在方框内画出电路图 ,并连接图中得实物电路 .(2)请指出此电路中需改进得地方 .2.请用笔画线代替导线,在图中将两个灯泡、开关连成串联电路.3.请根据电路图连接实物电路.4.根据图所示得实物电路,在右边框格中画出它得电路图.5.根据题意作图.(1) 在如图甲中画出电路图中得电流方向,并连接图乙得实物图.(2)请根据如图丙实验电路 ,在图方框内画出电路图 .6.图 2 为小阳同学按图 1 电路图所连接得实物电路得一部分 ,请您帮助小阳完成剩下部分电路得连接 .7.根据如图所示得电路图将实物图连接完整,用笔画线代替导线.8.如图所示 ,请将下列得电路图画出对应得实物图.9.请根据如图 1 所示得电路图,补上图 2 实物图中缺少得一条导线.10.根据实物图画出相应得电路图来(画在虚线框 ).11.根据图甲所示得实物连接图,在图乙方框处画出电路图.12.根据实物图1,在图 2 得方框内画出相应得电路图:13.根据图示得实物连接图,画出对应得电路图.14.根据下面得实物图在方框内画出对应得电路图.15.请根据图 a 中得电路图实物图,在 b 图中画出相应得电路图.16.按照图中得实物图在方框中作出电路图.17.请按照图所示得实物图在方框内画出对应得电路图.18.画电路图 .19.按照电路图连接实物图.20.图 1 得电路图连接好图 2 得实物电路 .21.运用知识解决问题(1)画出如图 1 实物图得电路图 ;(2)请您根据如图 2 图甲电路图 ,在图乙中连接好实物电路 .22.请您根据图甲电路图,在图乙中连接好实物电路.23.根据实物图在方框内画出电路图24.根据电路图连接实物图:25.根据电路图 ,用笔划线代替导线连接实物26.在图中 ,根据电路图 ,将右边得实物图补充完整,要求导线不能交叉.27.连接下面得实物图,并在虚框内画出电路图.要求 : 两灯独立工作 ,开关同时控制两灯.28.根据如图所示得电路图,把实物元件连接起来.29.在方框里试画出如图所示实物图得电路图.30.在方框中画出如图所示得实物电路得电路图.参考答案与解析1.(2015 秋 ?西秀区校级月考 )学校有前门与后门 ,在前门与后门各有一个开关 ,在学校保卫科有红、绿两盏灯与电源 .要求 :前门来人红灯亮 ,后门来人绿灯亮 .(1)请设计这个电路 ,在方框内画出电路图 ,并连接图中得实物电路 .(2)请指出此电路中需改进得地方 .【分析】(1) 绿灯亮 ,表示送货人在后门按开关,红灯亮表示前门取货人在前门按开关;说明两灯互不影响 ,即为并联关系 ,且后门进货得控制开关与绿灯在同一支路 ,前门取货得控制开关与红灯在同一支路 ,均为串联关系 ;(2)无论前门还就是后门来人 ,都需要人观察灯泡得发光情况 ,所以最好利用响铃引起人得注意,则将铃串联在干路中 ;然后根据这一思路来进行作图 .【解答】解 :(1)由题意知 ,两个灯泡并联 ,且各有一个开关控制 ,前门开关控制红灯 ,后门开关控制绿灯 ,如图所示 :实物图如下所示:(2)由于需要人来观察灯泡得发光情况 ,这不方便 ,所以最好利用响铃引起人得注意 ,所以应将电铃串联在干路中 ;如图 :.【点评】根据题意得出两灯泡得连接方式与开关得位置就是解决本题得关键.2.(2016?北海 )请用笔画线代替导线,在图中将两个灯泡、开关连成串联电路.【分析】由题干可知 ,开关控制整个电路 ,两灯泡串联 ,根据电流流向法 ,从电源得正极依次连接各开关 S、两个灯泡最后回到负极即可 .【解答】解 :图中已经连接了部分电路 ,然后将开关左端接线柱与右侧灯泡右端接线柱相连,将左侧灯泡右端接线柱与右侧灯泡左端接线柱相连,如下所示 :【点评】本题考查了根据电路图连接实物图得方法,一般都就是采用电流流向法,先串后并得原则进行连接 .3.(2016?李沧区二模 )请根据电路图连接实物电路 .【分析】分析清楚电路结构 ,明确各电路元件得连接方式,然后连接实物电路图 .【解答】解 :由电路图可知 ,两灯泡并联 ,开关 S1控制干路 ,开关 S2控制灯泡 L 1,根据电路图连接实物电路图,如图所示 :.【点评】本题考查了连接实物电路,分析清楚电路结构就是正确解题得前提与关键.连接时要注意与电路图得顺序一致,且导线不能交叉.4.(2016?广安模拟 )根据图所示得实物电路,在右边框格中画出它得电路图.【分析】先识别电路得连接方式,然后根据实物图完成电路图 .【解答】解 :由实物图可知 ,电动机与灯泡并联连接,开关 S1控制整个电路 ,开关 S2控制电动机所在得支路 ,电路图如下 :【点评】会识别串联电路与并联电路,知道电路中各元件得作用,会根据实物图完成电路图.5.(2016?吉林模拟 )根据题意作图.(1) 在如图甲中画出电路图中得电流方向,并连接图乙得实物图.(2)请根据如图丙实验电路 ,在图方框内画出电路图.【分析】 (1)电源外部电流从正极出发经电路元件后回到电源得负极;由电路图可知,电源、开关、电铃、灯泡依次串联组成电路即可.(2)分析电路结构 ,明确电路元件得连接方式 ,然后根据实物电路图作出电路图 .【解答】解 :(1)电流从电源正极流出分别通过各元件,最后回到电源负极,由此标出电流方向;依次串联电源、开关、电铃、灯泡组成电路,如图所示 :;(2) 由图丙知,两灯泡组成并联电路,开关在干路上控制整个电路,电路图如图所示:.,【点评】本题考查了根据电路图连接实物电路图与根据实物电路图作电路图,分析电路结构明确各电路元件得连接方式就是正确作图得前提与关键.6.(2016 春 ?朝阳区校级月考)图 2 为小阳同学按图 1 电路图所连接得实物电路得一部分,请您帮助小阳完成剩下部分电路得连接.【分析】由图 1 可知 ,两灯泡并联 ,S1控制 L 1支路 ,S2控制 L2支路 ,开关 S 在干路上控制两盏灯.由图 2 可知 ,已经连接了干路上得电源、开关S 以及 S1、 L 1得支路 ,只需要把 S2、 L2支路并联到 S1、 L 1支路得两端即可 .【解答】解 :由图 1 可知 ,两灯泡并联 ,开关 S1在灯泡 L122得支路上 ,开关 S 在干得支路上 ,开关 S在灯泡 L路上 .由图 2 可知 ,已经连接了干路上得电源、开关S 以及 S1、 L 1得支路 ,只需要把 S2、 L2支路并联到 S1、 L 1支路得两端即可 ,即用导线连接S2得右接线柱与S1得右接线柱 ,如图所示 :【点评】本题考查了实物图得连接,关键就是根据电路图确定电路元件得连接方式,先串联最复杂得电路、再把相应得并联部分接到相应得位置即可.7.(2015 秋 ?昌吉州校级期末 )根据如图所示得电路图将实物图连接完整,用笔画线代替导线 .【分析】要连接实物图 ,先要根据电路图电路得连接方式;由图知 :灯 L1、 L2并联 ,再确定开关得作用 ;然后根据电流流向法 ,先连接 L 1所在得支路 ,再并联上 L 2所在得支路 ,注意串联“首尾连接”,并联“首首连接、尾尾连接 .【解答】解 :由电路图可知 ,两灯泡并联 ,开关 S 控制干路 ;从电源正极出发 ,先把开关 S、灯 L1串联起来 ,回到电源负极 ;然后把灯 L 2与灯 L 1并联 ,如图所示 :【点评】本题考查了实物电路图得连接,此类题目一般可以根据电流流向法、按先串后并得原则串联在电路中 ,要注意电路图与实物电路图一一对应.8.(2015 秋 ?新疆期末 )如图所示 ,请将下列得电路图画出对应得实物图.【分析】从实物图中可以瞧出,两只灯泡并联 ,开关控制整个电路.根据实物图完成电路图即可 .【解答】解 :电流从正极出发 ,经过开关 S 开始分支 ,一支经灯泡 L 21然后两支汇合 ,回到电源,另一支灯泡 L负极 .如图所示 :.【点评】本题考查根据实物图画电路图,关键就是知道电路中各个用电器得连接情况,画电路图就是初中物理得重点也就是难点.9.(2015 秋 ?石景山区校级期末)请根据如图 1 所示得电路图 ,补上图 2实物图中缺少得一条导线.【分析】分析电路图得电路连接方式,明确开关得作用,由此补出实物图得连接.【解答】解 :由图 1 知 ,两灯并联 ,开关在干路上控制整个电路 ,由图 2 知,只需要将灯 L 2得右侧与开关左侧接线柱相连即可 ,如图所示 :【点评】本题考查实物连接 ,连接电路图时 ,可以先连接干路 ,再连接支路 ,也可以先连接元件最多得支路 ,再把另一支路并联起来 .10.(2015 秋 ?安庆校级期中 )根据实物图画出相应得电路图来(画在虚线框 ).【分析】首先对电路进行分析 ,明确灯泡得连接关系及开关得控制作用,然后根据灯泡连接关系及开关位置画出电路图 .【解答】解 :由实物图知 :电流从电源正极出发分为两支:一支经灯泡 L 2;另一支经灯泡L 1,开关S;然后共同回到负极 .所以两只灯泡并联,开关 S 在支路 ,控制灯泡 L ; 电路图设计如下 :1【点评】此题考查了有关电路图得画法,在按实物图画电路图时 ,一定要正确分析电路,并注意电路元件得连接顺序 .11.(2015 秋 ?漳县校级期中 )根据图甲所示得实物连接图,在图乙方框处画出电路图 .【分析】根据实物图可知 ,两灯泡并联 ,开关 K 控制 L1,根据实物图完成电路图即可 .【解答】解 :由实物图可知 ,电流从正极流出然后分支,一支经灯泡 L 2,另一支经开关K 、灯泡L 1,然后两支汇合回到电源负极 .如图所示 :【点评】本题考查根据实物图画电路图,关键就是知道电路中各个用电器得连接情况,画电路图就是初中物理得重点也就是难点.12.(2015 秋 ?禄丰县校级期中)根据实物图1,在图 2 得方框内画出相应得电路图:【分析】由实物电路图可知 ,两灯泡与电源、开关串联组成电路图,根据元件符合画出电路图 .【解答】解 :结合实物图可知 ,应先画出电源符号,从电源得正极出发依次画出灯泡L2、灯泡L 、开关 S 回到电源得负极 ,如下图所示 :1【点评】本题考查了电路图得画法,一般解答时都可以根据电流流向法进行解答图与实物图得一一对应性.13.(2015 秋 ?白银校级期中 )根据图示得实物连接图,画出对应得电路图.,要注意电路【分析】根据实物图明确电流得路径,确定电路得串并联性质,再进一步明确开关得位置与作用,可据此画出对应得电路图 .【解答】解 :读实物图可知 ,电流从电源得正极 ,经开关 S1后,一股流向灯1,另一股经开关2L S 流向灯 L 2,最后共同回到电源得负极.为并联电路 ,如图所示 .【点评】会正确读取实物图得连接情况 ,能根据实物图正确画出电路图就是我们应该掌握得重要物理技能 .14.(2015 秋 ?贵阳校级期中 )根据下面得实物图在方框内画出对应得电路图.【分析】从电路图可知 ,灯泡与电铃串联,受一个开关控制.【解答】解 :由实物图可知,电流从电源得正极出发,经开关 S、灯泡 L 、电铃回负极 .如下图所示:【点评】本题考查根据实物图画电路图路图 ,这就是电学得重点,也就是难点 .15.(2015 秋 ?贵阳校级期中 )请根据图,关键就是分析出实物图中电路得连接,再对应画出电a 中得电路图实物图,在 b 图中画出相应得电路图.【分析】分析清楚电路结构,明确各电路元件得连接方式,然后连接实物电路图.【解答】解 :由电路图可知 ,两灯泡并联 ,开关控制 L 1支路 ,连接电源 ,根据电流得流向可先连接元件多得支路,再把另一支路并接在前一支路两端 ,实物电路图如图所示 :.【点评】本题考查了实物电路图得连接 ,分析清楚电路结构、明确各电路元件得连接方式就是正确解题得关键 .16.(2015秋 ?达州校级月考)按照图中得实物图在方框中作出电路图.【分析】由实物图可知 ,灯泡、电铃串联,根据实物图完成电路图即可.【解答】解 :电流从正极出发经灯泡,电铃、开关S,然后回到电源负极.如图所示:【点评】本题考查根据实物图画电路图,关键就是知道电路中各个用电器得连接情况,画电路图就是初中物理得重点也就是难点.17.(2015 秋 ?叶县校级月考 )请按照图所示得实物图在方框内画出对应得电路图.【分析】由实物电路图画电路图时 ,可以根据电流流向法 ,从电源得正极出发依次画出各电路原件回到负极即可 .【解答】解 :由实物图可知 ,电流从电源得正极出发依次经过L 1→L 2→开关 ,回到负极 ,电路图如图所示 :.【点评】本题考查了根据实物画出电路图,一般采用电流流向法 ,即从电源得一极出发依次画出各电路元件 .18.(2015 秋 ?广州校级月考 )画电路图 .【分析】由实物图可知 ,灯泡与电动机串联,根据实物图完成电路图即可 .【解答】解 :由实物图可知 ,电流从正极出发,经灯泡、开关、电动机回负极,如图所示 :【点评】本题考查了由实物图画电路图得能力.要先判断出电路得连接方式及开关得位置后,再画电路图 .19.(2015 秋 ?赤峰校级月考 )按照电路图连接实物图 .【分析】先根据电路图判断用电器得连接方式,当用电器并联连接时 ,可采用“电流流向法”,从电源得正极出发 ,按照电流得流向 ,先把元件最多得电路串起来,再将相应得并联部分接入电路即可 .【解答】解 :由电路图可知 ,两灯泡并联 ,开关 S2在干路上 ,开关 S1在灯泡 L 1得支路上 .采用“电流流向法”,电流从电源正极出发,依次将开关 S1、灯泡 L 1、开关 S2串联起来接到电源得负极上 ,再将灯泡 L 211得两端即可 ,如下图所示 :并联在开关 S与灯泡 L【点评】本题考查了实物图得连接,关键就是根据电路图确定电路元件得连接方式,先串联最复杂得电路、再把相应得并联部分接到相应得位置即可;在连接过程中 ,注意个元件得次序 ,导线不能交叉 .20.(2015 秋 ?东台市校级月考 )图 1得电路图连接好图 2 得实物电路 .【分析】根据电路图连接实物图 ,可采用“电流流向法”,从电源得正极出发,按照电流得流向 ,先串电路元件最多得电路,再将相应并联得部分接入电路即可.【解答】解 :由甲图知 ,灯泡与电铃并联 ,K 1在干路上 ,K 2在电铃支路上 .采用“电流流向法”,电流从电源正极出发 ,依次串联开关K 1、开关 K 2、电铃回到电源得负极 ,再将灯泡并联在电铃与开关K 2得两端即可 ,如下图所示 :【点评】本题考查了实物图得连接 ,关键就是能根据电路图确定电路元件得连接方式,利用先串联最复杂得电路、再把并联得部分接到相应得位置即可.21.(2014 秋 ?青岛校级期中 )运用知识解决问题(1) 画出如图 1 实物图得电路图 ;(2)请您根据如图 2 图甲电路图 ,在图乙中连接好实物电路.【分析】 (1)先判断实物图得连接方式,然后再确定每一个开关分别控制哪一个小灯泡,最后画出电路图 .(2) 先分析用电器之间得连接方式以及开关得作用,可采用“电流流向法”,将实物电路连接起来.【解答】解 :(1)由实物图可知,从电源正极出来得电流经开关S1后出现了电路分支:一条支路经灯泡 L 1;另一条支路流向开关S2、灯泡 L 2;然后两支电流汇合再回到电源负极,故电路图如下:(2)由甲图知 ,两灯并联 ,S1在干路上 ,S2在 L 2得支路上 .根据电流流向法 ,先从正极出发开始分支 ,一支经灯泡 L 122,另一支经灯泡 L、开关 S ,然后共同经 S1回到电源得负极 ;如图所示 :【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图,实物连接图得关键在于瞧懂电路图 ,在连接过程中 ,注意各元件得次序,导线不能交叉 .22.(2014 秋 ?城阳区期中 ) 请您根据图甲电路图,在图乙中连接好实物电路 .【分析】根据电路图连接实物图 ,可采用“电流流向法”,从电源得正极出发,按照电流得流向 ,先串电路元件最多得电路 ,再将相应并联得部分接入电路即可.【解答】解 :由甲图知 ,两灯并联 ,S2在干路上 ,S1在 L 1得支路上 .将 2 节干电池串联 ,根据电流流向法 ,先从正极出发依次串联开关S2、开关 S1、灯泡 L1回到负极 ,然后将灯泡 L 2并联在开关 S1与灯泡 L 1得两端 ;如图所示 :.【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图,实物连接图得关键在于瞧懂电路图 ,在连接过程中 ,注意各元件得次序,导线不能交叉 .23.(2013 秋 ?青岛校级期中 )根据实物图在方框内画出电路图【分析】首先对电路进行分析 ,明确灯泡得连接关系及开关得控制作用,然后根据灯泡连接关系及开关位置画出电路图 .【解答】解 :由实物图知 ,电流从电源正极出发经开关S1分为两支 ,一支经灯泡 L 1,一支经开关S2、灯泡 L 2;然后共同回到负极 .所以两只灯泡并联,电路图如下 :【点评】此题考查得就是根据实物图画电路图,属于基本技能 ,分析实物连接 ,明确连接关系 ,就是画出正确电路图得关键 .24.(2013 秋 ?青岛校级期中 )根据电路图连接实物图:【分析】先分析两灯泡得连接方式以及开关得作用,然后根据电路图将实物电路连接起来.【解答】解 :两灯泡并联 ,其中开关 S2控制整个电路 ,另一个开关 S1控制其中一个灯泡L 2,从电源得正极出发,将灯 L 1、开关 S1,S2串联 ,回到电源得负极 ,再将灯 L 2并联在 L 1与 S1得两端,如图所示 :【点评】会识别串并联电路以及开关在电路中得作用就是解决本题得关键.25.(2012 秋 ?白银校级期中 )根据电路图 ,用笔划线代替导线连接实物【分析】根据电路图连接实物图,可采用“电流流向法”,从电源得正极出发,按照电流得流向 ,先串电路元件最多得电路 ,再将相应并联得部分接入电路即可.【解答】解 :由图知 ,两灯并联 ,S3控制干路 ,S1控制 L1,S2控制 L 2支路 .采用“电流流向法”,电流从电源正极出发,依次连接开关 S1、 S2、灯泡 L 2,回到负极 ;再将灯泡L、开关S与L串联后并联在S 与 L2支路得两端即可 ,实物图如图所示 :1112.【点评】本题考查了实物图得连接,关键就是能根据电路图确定电路元件得连接方式,利用先串联最复杂得电路、再把并联得部分接到相应得位置.26.(2011 秋 ?青白江区期末 )在图中 ,根据电路图 ,将右边得实物图补充完整,要求导线不能交叉 .【分析】根据电路图连接实物图,可采用“电流流向法”,从电源得正极出发,按照电流得流向 ,先串电路元件最多得电路,再将相应并联得部分接入电路即可.【解答】解 :采用“电流流向法”,电流从电源正极出发 ,依次串联灯泡 L 1、开关 S2、开关 S1串联起来 ,回到负极 ;再将灯泡 L 2分别并联在灯泡 L 1与开关 S2得下面 ,即可 ,如下图所示 :【点评】本题考查了实物图得连接,关键就是能根据电路图确定电路元件得连接方式,利用先串联最复杂得电路、再把并联得部分接到相应得位置.27.(2010 秋 ?厦门校级期中 )连接下面得实物图,并在虚框内画出电路图.要求 : 两灯独立工作 ,开关同时控制两灯.【分析】用电器并列得连接叫并联 ,并联电路中 ,各支路间互不影响 ,由此分析电路连接情况 , 再连接电路 .【解答】解 :由题知 ,两灯能独立工作 ,所以两灯并联 ,开关同时控制两灯 ,所以开关在干路上 ,由此连接实物图并画出电路图 ,如图所示 :.【点评】会根据要求连接实物图,注意实物图线不允许相交,会根据实物图画出正确得电路图.28.(2010 秋 ?厦门校级期中 )根据如图所示得电路图,把实物元件连接起来.【分析】根据电路图连接实物图时,可以根据电流流向法进行连接,先从电源得正极出发依次串联电路元件最多得支路,再把并联得部分串联到相应得位置即可.【解答】解 :由电路图知 ,灯与电铃并联,S1在干路上 (控制所有用电器),S2控制电铃 .根据电流流向法 ,先从正极出发依次串联开关 S1、S2、电铃 ,回到负极 ,然后把灯泡并联在电铃与开关 S2支路得两端即可 ,如图所示 :.【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图于瞧懂电路图 ,在连接过程中,注意个元件得次序,导线不能交叉.29.在方框里试画出如图所示实物图得电路图.,实物连接图得关键在【分析】先判断实物图得连接方式,然后再确定每一个开关分别控制哪一部分,最后画出电路图.【解答】解 :由图知 :从电源正极出来得电流就出现了电路分支:一条支路经上面得灯泡关 S1;另一条支路流向下面得开关S2与电动机 ,然后两支电流汇合成一支电流回到电源负极L、开,故电路图如下:【点评】此题考查得就是根据实物图画电路图表得正确位置 ,就是得到正确电路图得前提30.在方框中画出如图所示得实物电路得电路图.,对实物图正确分析.,得到电路得连接关系或电【分析】由实物图可知 ,两灯泡并联 ,开关 S1控制整个电路 ,S2控制绿灯 ,根据实物图完成电路图即可 .【解答】解 :电流从正极出发经开关S1开始分支 ,一支经红灯泡 ;另一支经开关 S2,绿灯泡 ,然后两支汇合回到电源负极 .如图所示 :【点评】本题考查根据实物图画电路图,关键就是知道电路中各个用电器得连接情况,画电路图就是初中物理得重点也就是难点.。
初三物理电路图练习题
初三物理电路图练习题电路图是物理学中重要的一部分,它用图形的形式表示了电流的流动路径和电器元件之间的连接关系。
通过电路图的练习题,可以帮助我们加深对电路原理的理解,并提高解决电路问题的能力。
下面将给出几个初三物理电路图练习题,供大家参考和练习。
练习题一:如图所示,一个电池通过开关S与一个灯泡L连接。
当开关关闭后,灯泡亮;当开关打开后,灯泡熄灭。
请回答以下问题:1. 当开关处于关闭状态时,电路处于什么状态?请解释原因。
2. 当开关处于打开状态时,电路处于什么状态?请解释原因。
3. 如果用导线代替开关,灯泡的亮度是否会有所变化?请解释原因。
练习题二:如图所示,一个电池通过开关S与一个电阻R1连接,然后再通过另一个开关T与另一个电阻R2连接,最后与一个灯泡L相连。
请回答以下问题:1. 当开关S关闭、开关T打开时,电路中的电流是否存在?请解释原因。
2. 当开关S打开、开关T关闭时,电路中的电流是否存在?请解释原因。
3. 当开关S关闭、开关T关闭时,电路中的电流是否存在?请解释原因。
练习题三:如图所示,一个电池通过两个并联的灯泡L1和L2连接。
请回答以下问题:1. 当灯泡L1损坏时,是否会影响灯泡L2的亮度?请解释原因。
2. 当灯泡L2损坏时,是否会影响灯泡L1的亮度?请解释原因。
3. 分析并描述电路中的电流分布情况。
练习题四:如图所示,一个电池通过两个串联的电阻R1和R2连接。
请回答以下问题:1. 在串联电路中,两个电阻之间的电压关系如何?2. 如果将电阻R1的阻值加倍,电阻R2的阻值保持不变,对电路的影响是什么?请解释原因。
3. 如果将电阻R2的阻值加倍,电阻R1的阻值保持不变,对电路的影响是什么?请解释原因。
以上是初三物理电路图练习题,希望对大家的物理学习有所帮助。
通过反复练习和思考这些题目,相信你能逐渐掌握电路图的解读和应用能力,为进一步学习电学打下坚实的基础。
祝愿大家能在物理学习中取得优异的成绩!。
初中物理电路图连接练习题
1/按图所示的实物图画电路图..2/根据右边电路图连接实物图3/如图所示,现有一个电池组、两个开关和两盏电灯,请你连接好下面的实物电路图,使S1闭合时L1亮,S2闭合时L2亮。
在右边画出电路图3/L1和L2并联,请在图中错误之处打上“×”,加以改正,并在空白处画出正确的电路图。
.4/将右图的电路元件按左边图连接成实物图. (要求导线不交叉)5/请将下图中的元件连接成并联电路,开关S1控制整个电路,S2控制L2,电流表测L1的电流.并画出电路图.6/请根据下图所示的电路,用笔画线作导线,将图中的实物连接起来使之完整。
7/在左下图的电路中只改动一根导线,使两只电流表分别测量干路和某条支路的电流,要求:在需改动的导线上打叉,用笔将改动后的导线画出,导线不要交叉.8/请你改动图中导线的连接位置,使电路中的两只灯泡并联.(在需要改动的导线上画“×”,然后用铅笔画出这根导线改动后的连接位置.)9/某同学在做用电流表测电流的实验中连接成如左下的电路测灯泡的电流.(1)该图测B灯的电流,电流表的连接有什么错误(2)如果要测A灯的电流,只允许变动原图中一根导线的一个端点的接线位置,请在图中用虚线标出.(3)在(2)问改动的基础上,若要测通过A、B两灯的电流之和,而且又允许再动一根导线上一个端点的接线位置,请在图中用虚线标出.10/在学校传达室安装一个电铃、一个电灯和一个电池组,并在前后门各装一个开关。
要求:前门来人按下开关电铃响,后门来人按下开关电灯亮。
请设计一个电路,并按设计连接右上图的实物图。
11/如图是某同学设计的电路,他想利用电流表测量小灯泡L2中的电流,请你:a.画出相应的电路图;b.在图中改动一根导线,使电流表能直接测出两只电灯泡中的总电流,画出这根导线,并把改动后的电路图画出来.12/根据图所示的电路图,用笔画线代替导线,连接实物电路(要求导线不能交叉).13/请根据图甲所示的电路图,将图乙中的实物用铅笔线表示导线连接起来.14/请在图中用铅笔连线代替导线,把各电路元件连接起来,要求:开关同时控制两盏灯,灯L2的亮度可随意调节,电流表测量干路电流,并绘出电路图.15/同学们在探究“并联电路中干路电流与各支路电流关系”的实验时,设计了如图所示的电路图:(1)请你根据电路图连接实物图.16/现有如下器材:一个电池组,三个开关,两个灯泡L1、L2,导线若干.请你按以下要求在左面画出你设计的电路图.要求:①L1、L2并联;②S1控制L1和L2;③S2只控制L217/测未知电阻R的阻值,请你将右上图中的器材正确的连接,画出电路图。
电路图连接专题练习(难)
电路图连接专题练习(一)1、根据实物图画出对应的电路图,并标出开关闭合后的电流方向2、根据电路图连接实物图,连接导线不能交叉3 .下图中的电路连接有错误,如果错误不纠正,则当开关闭合时会出现什么现象呢?你能试着把这个错误电路改正过来吗? 试在方框中画出改正后的电路图,并指出这个电路的连接方式:4.L 1和L 2控制L 2,S 3接5.某传达室需要在前后门都装上开关。
前门来人按开关时,要求传达室电铃响,同时红灯亮;后门来人按开关时,传达室电铃响,同时绿灯亮。
请按需要设计电路图。
并把实物连接成电路。
6.小明和父母三想采用投票的方式决定假期是否外出旅游,如果父母中至少一人同意,同时小明也要去的话,他们就决定去旅游。
为此,小明用三只开关、两节干电池和一个小灯泡制作了一只投票机,三人各自控制一只开关(闭合表示同意,断开 表示不同意),表决后只要灯亮就决定红灯 绿灯前门 后门S 2 S 3第A B C D a b去旅游。
请按上述要求在右边(请在开关旁注明控制的人)。
1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.2.根据实物连线图(图5至图9所示)画出对应的电路图3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.4.两个开关S1和S2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.5.一个盒子内装有三只相同的灯泡,灯泡露出盒外,且盒外有A、B、C、D四个接线柱,如图19所示.电源分别接AB、AC、CD时只有一只灯泡亮,且亮度相同;电源接BD时三只灯泡均亮,但高度较暗.试画出盒内的电路图.6.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.7.某单位收发室里有电池组一个,电铃一个,红灯和绿灯各一盏,在单位的前门和后门各有一个开关,请你帮助设计一个电路,使前门来人闭合开关铃响红灯亮;后门来人闭合开关时铃响同时绿灯亮.画出电路图.8.某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃.请你设计一个电路,使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃响. .试画出符合以上要求的电路图9.按要求设计电路图.实验器材有两节干电池,两盏规格相同的灯泡和一只开关,要求:闭合开关时一盏灯发光,开关断开时两灯都发光.10.如图14所示.L1、L2为两盏电灯,A为电铃,S1、S2为两个开关,E为电池组.试将元件符号按下列要求连接成电路图:A和L1串联后再与L2并联,S1只控制L2,S2控制整个电路,且S2与电池组的正极相连(要求在原图上连接且导线没有交叉).11.如图15所示装置上有两只相同的小灯泡L1和L2,以及接线柱A、B、C.现用导线连接好的另一只相同的灯光L3和电池组串联后引出的两根引线去与接线柱相连.当接A、B时,L1、L2和L3都亮,并且L3要亮一些;当接B、C时,L1、L2和L3都亮,并且L3要亮一些;当接A、C时,只有L3亮.请根据上述情况画出这个装置中完整的电路连接图.12.设计一个实用电路,如图16所示方框内有两盏相同规格的小灯泡,A 、B 、C是三个接线柱,现用一组电源作检测器来了解框内两灯的连接方式,当检测器两端M 、N 与A 、B 或B 、C 相连时只有一盏灯亮,当M 、N 、与A 、C 相连时,两灯均亮,且两灯亮度较暗.请画出框内两灯的连接方式.13.王刚同学想检查一根旧导线是否折断,他手中只有一节电池,一个小灯泡和一段好的导线,请你帮他想想办法.(画出电路图)14.某控制电路的一个封闭部件上,有三个接线柱A 、B 、C 和电灯、电铃各一只(如图17所示).用导线连接A 、C 灯不亮,铃响;连接A 、B 时灯不亮,铃不响;连接B 、C 时灯亮,铃不响.请你根据上述情况画出这个部件内的电路图.15.如图18所示将电路中的元件的符号连接起来成为满足下列要求的电路.(1)只闭合开关S 1,L 1、L 2两灯都亮;(2)只闭合开关S 2,L 1、L 2两灯都不亮;(3)开关S 1、S 2都闭合,L 1灯不亮,L 2灯亮.16.如图19所示的方框内有一节电池,一个小电铃,若干导线.当A 、B 、C 、D 上什么都不接,铃不响.当用导线连接A 、B 或C 、D 时,铃也不响;当用导线连接A 、C 或B 、D 或A 、D或B 、C 铃都要响.请画出方框内的电路图.17.如图20所示的电路中,有带风扇的电电动机一只,电热丝一段,开关两只(S 1、S 2),插头一只,导线若干,利用这些器材可以连成一个有冷、热两档风的电吹风电路.要求:只闭合S 1时吹冷风,只闭合S 2时既无风又不发热,同时闭合S 1、S 2时吹热风.请你用笔画线作导线按要求将图中的元件连接起来(连线不要交叉).18.(北京市朝阳区)图1所示四个电路中,若闭合开关S ,将会造成电源短路的是19.(江苏省宿迁市)如图所示,当闭合开关S 后,电路中最容易损坏的是图1A .灯泡LB .电流表AC .电压表V 1D .电压表V 220.(福州市)图6所示电路中,当开关S 闭合后,要使电阻R 1、R 2串联,甲、乙应该接入的是A .甲接电压表,乙接电流表B .甲接电流表,乙接电压表C .甲、乙都接电压表D .甲、乙都接电流表21.(云南)一种声光报警器的电路如图3所示。
(1331)电路图的连接作图题专项练习30题37页(有答案)
电路图连接作图题专项练习30题(有答案)1.根据电路图将图中的实物连接起来:2.根据电路图将图中的实物连接起来:3.根据电路图将图中的实物连接起来:4.根据电路图将实物连成电路.5.请将如图中的元件连接成串联电路.6.如图所示,电流表A1的示数为1.5A,电流表A2的示数为0.4A,根据电路图,用笔画线作导线把右边的实物连接起来(导线不要交叉).7.根据如图所示的电路图,用笔画线代替导线,连接实物电路(要求导线不能交叉)8.根据电路图连接实物图:9.根据电路图将下面两组实物连接起来.10.如图所示,根据甲电路图连接乙的实物图.11.按照图甲所示的电路图,将图乙中的各个元件连接起来(用笔画线表示导线).12.根据电路图连接实物.13.根据实物图画出电路图.14.根据如图所示的电路图,把实物元件连接起来.15.依照电路图,将对应各实物元件连接起来16.按照图1的电路图连接图2的实物.17.根据题意作图.(1)在如图甲中画出电路图中的电流方向,并连接图乙的实物图.(2)请根据如图丙实验电路,在图方框内画出电路图.18.根据电路连接实物图.19.如图所示,现有一个电池组、一个滑动变阳器、一个开关(总开关)和两盏电灯.请你按要求连接电路:L1的亮度不变,L2的亮度可调节.20.按如图(a)所示的电路图,将图(b)的实物连起来.21.按照图甲所示的电路图,以笔画线代替导线,完成图乙的电路连接.22.按要求作图:(1)在图甲方框内分别填入小灯泡和电流表的元件符号,使电路正常工作.(2)请按图乙电路图连好图丙中实物电路图.23.作图:(1)根据实物连接在下面的方框内画出电路图.(2)根据电路图连接实物图24.用铅笔画线作导线,按照图1所示电路图,把图2所示的实物图连接起来.25.根据图甲中的元件,在图乙的方框中按要求画出电路图,并连接实物图.要求:L1、L2并联,A1测L1中的电流,A2测干路的电流,S1控制L1,S2控制L2,S3在干路中.L1中的电流为0.4A,L2中的电流为0.5A.26.如图甲所示,使用一个开关同时控制两盏灯的亮灭.请用两种不同的电路连接方法,注意不要涂改,导线不要交叉,并在右侧画出其中一个的电路图.27.在研究并联电路的电流规律时,某次实验所用的实验器材如图所示,请按电路图连接实物图:(L1通过电流为0.2A,L2通过的电流为0.5A)(导线不能交叉).28.用笔画线代替导线将如图中元件连成电路并左边画出电路图,要求L l、L2并联,S1控制L1,S2控制L2,S3在干路,连线不要交叉.29.按如图1的电路图将图2的实物图连接好(注意位置关系),实物图中的三块电表均是左边为“+”接线柱,右边为“﹣”接线柱.30.小菲同学在使用电流表测量某电路中通过小灯泡的电流时,测得电流为0.3A,请你根据图乙所示的电路图,用笔画线代替导线,连接图丙中的实物电路.(要求导线不能交叉)电路图连接作图题专项练习30题答案:1.根据电路图将图中的实物连接起来:【分析】根据电路图连接实物图时,可以根据电流流向法进行连接,先从电源的正极出发依次串联电路元件最少的支路,再把并联的部分串联到相应的位置即可.【解答】解:根据电流流向法,先从正极出发依次串联开关S1、灯泡L1后回到负极,再把灯泡L2、开关S2串联后并列接在开关S1、灯泡L1这一支路的两端,如下图所示:【点评】本题考查了根据电路图连接实物图的方法,要注意实物图和电路图的一一对应性.2.根据电路图将图中的实物连接起来:【分析】根据电路图分析清楚电路结构,然后根据电路图连接实物电路图.【解答】解:由图示电路图可知,两灯泡并联,其中一开关串联在干路中,另一开关接在支路中;从电源正极出发,把开关S1、灯泡L2、开关S2串联起来回到电源负极,然后把L1并联在S1与L2这一支路的两端,实物如图所示:【点评】本题考查了连接实物电路图,分析清楚根据电路图分析清楚电路结构是解题的前提与关键,根据电路图连接实物电路图即可解题.3.根据电路图将图中的实物连接起来:【分析】根据电路图分析清楚电路结构,然后根据电路图连接实物电路图.【解答】解:由图示电路图可知,两灯泡串联,根据电路图连接实物电路图,实物电路图如图所示:【点评】本题考查了实物电路图的连接,根据电路图分析清楚电路结构是解题的前提与关键,按照电路图连接实物电路图即可解题.4.根据电路图将实物连成电路.【分析】根据电路图连接实物图时,可以根据电流流向法进行连接,先从电源的正极出发依次串联电路元件最少的支路,再把并联的部分串联到相应的位置即可.【解答】解:根据电流流向法,先从正极出发依次串联灯泡L2、灯泡L3、开关S2回到负极,再把灯泡L1、开关S1串联后并联在灯泡L2两端,如下图所示:【点评】本题考查了根据电路图连接实物图的方法,要注意实物图和电路图的一一对应性.5.请将如图中的元件连接成串联电路.【分析】各电路元件首尾顺次连接的电路叫串联电路,由此连接实物即可.【解答】解:先将两节干电池串联,由电流的流向,从电源正极开始,依次连接两灯和开关,最后回到电源负极.如图所示:.【点评】本题考查了连接实物电路图、画实验电路图,是一道基础题.6.如图所示,电流表A1的示数为1.5A,电流表A2的示数为0.4A,根据电路图,用笔画线作导线把右边的实物连接起来(导线不要交叉).【分析】分析清楚电路结构,根据电流表示数确定电流表量程,按电流的流向根据电路结构连接实物电路图.【解答】解:电流表A1示数为1.5A,电流表A1选0~3A量程,电流表A2的示数为0.4A,电流表A2选0~3A量程;由电路图知,两灯并联,A1测干路电流,A2测的电流,开关在干路上控制整个电路;根据电流的流向,连接时从电源正极出发→开关→灯L2→电流表A1,回到电源负极;再把灯L1并联在灯L2和电流表A1支路两端即可.如图所示:【点评】实物连接可以先连接元件最多的支路,再把另一支路并联在元件较多的支路两端.分析清楚电路结构是正确解题的前提与关键,连接电路图时,注意电流表量程的选择.7.根据如图所示的电路图,用笔画线代替导线,连接实物电路(要求导线不能交叉)【分析】根据电路图确定各电路元件的连接方式,然后根据电路图连接实物电路图【解答】解:由电路图可知,两灯并联,电流表A测量干路中的电流;电源为蓄电池组,电源电压较大,干路中的电流较大,故电流表A选用0~3A 量程;根据电流流向法,先从正极出发依次串联开关S1、电流表A、灯泡L2、开关S2回到负极,然后将灯泡L1并联在L2与S2这一支路的两端即可,如图所示:.【点评】本题考查了根据电路图连接实物图,关键是看懂电路图,在连接过程中,注意各元件的次序,导线不能交叉,同时要注意电流表量程的选择以及正负接线柱不能接反了.8.根据电路图连接实物图:【分析】根据电路图连接实物图时,可以根据电流流向法进行连接,先从电源的正极出发依次串联电路元件最少的支路,再把并联的部分串联到相应的位置即可.【解答】解:根据电流流向法,先从正极出发依次串联灯泡L2、开关S2回到负极,再把灯泡L1、开关S1串联后并联在灯泡L2两端,如下图所示:【点评】本题考查了根据电路图连接实物图的方法,要注意实物图和电路图的一一对应性.9.根据电路图将下面两组实物连接起来.【分析】根据电路图确定各电路元件的连接方式,然后按照电流流向法,依据“先串后并”的原则,按电路图连接实物路.【解答】解:由图知,上图中两灯并联,开关S1控制干路,开关S2控制灯L2.按照电流流向法,从电源正确开始依次连接S1、S2、L2回到电源负极,再把L1并联在S2、L2的两端.如下图所示:;由图知,下图中两灯并联,干路和支路上各有一个开关.先把干电池连接起来,根据电流流向法,先从正极出发依次串联开关S、灯泡L2、开关S2,回到负极,然后把开关S1和灯泡L1串联以后,再并联在灯泡L2和开关S2支路的两端即可,如图所示:.【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图,实物连接图的关键在于看懂电路图,在连接过程中,注意各元件的次序,导线不能交叉.10.如图所示,根据甲电路图连接乙的实物图.【分析】从实物图上可以看出,两只灯泡串联;电压表测量通过灯泡L2的电压,电流表测电路中电流;开关控制整个电路.【解答】解:按电流的流径,从正极出发,经电流表、灯泡L1、开关、灯泡L2直接回到负极;电压表并联在灯泡L2的两端,如图所示:【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图,实物连接图的关键在于看懂电路图,在连接过程中,注意各元件的次序,导线不能交叉.11.按照图甲所示的电路图,将图乙中的各个元件连接起来(用笔画线表示导线).【分析】电铃和灯泡并联,一个开关控制电铃,另一个开关控制整个电路,对照电路图连接实物图.【解答】解:由图甲知,灯与电铃并联,S1控制干路,S2控制电铃.电流从正极出发经过S1后,分为两条支路,一条支路经过开关S2到电铃,另一条支路经灯泡,再与电铃支路的电流汇合回到负极.实物图如图所示:.【点评】本题考查根据电路图连接实物图,难点是明白电路中各个用电器的连接情况,连接实物图是整个初中物理的难点,也是中考必考内容.12.根据电路图连接实物.【分析】由图分析电路的连接方式和电表的作用,根据电流的流向法依次连接,最后根据电压表作用连接电压表.【解答】解:由电路图可知,两灯串联,电压表V1测L1两端的电压,电压表V2测两灯的总电压.先连接电源,根据电流的流向,电流从电源正极流出→L1→L2→开关S,回到电源负极,再把V1并联在L1的两端,V2并联在L1和L2的两端,如图所示:.【点评】本题考查了根据电路图连接实物图的方法,连接时一般采用电流流向法进行连接,要注意电路图和实物图的一一对应性.13.根据实物图画出电路图.【分析】1、根据实物图可知,从正极开始分支,一支经过灯泡L2、开关S2;另一支经开关S1、灯泡L1回到负极;所以两灯泡并联,开关分别控制支路.2、由电路图可知,两灯泡串联,根据电流流向法把各电路原件依次画出即可.3、两个灯泡并联,开关S控制整个电路,根据实物图画出电路图.【解答】解:1、根据实物图可知,从正极开始分支,一支经过灯泡L2、开关S2;另一支经开关S1、灯泡L1回到负极;如图1所示:2、先画出电源的符号,按电流流向法,从电源的正极出发依次灯泡、灯泡、开关回到电源的负极即可,如下图2所示:3、由图知:电流从电源的正极流出,经S后分成两支:①灯L1;②灯L2;然后再汇合到一起回到电源的负极.如图3所示:【点评】本题考查根据实物图画电路图,关键是知道电路中各个用电器的连接情况,画电路图是初中物理的重点也是难点.14.根据如图所示的电路图,把实物元件连接起来.【分析】根据电路图连接实物图时,可以根据电流流向法进行连接,先从电源的正极出发依次串联电路元件最多的支路,再把并联的部分串联到相应的位置即可.【解答】解:由电路图知,灯与电铃并联,S1在干路上(控制所有用电器),S2控制电铃.根据电流流向法,先从正极出发依次串联开关S1、S2、电铃,回到负极,然后把灯泡并联在电铃和开关S2支路的两端即可,如图所示:.【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图,实物连接图的关键在于看懂电路图,在连接过程中,注意个元件的次序,导线不能交叉.15.(2013秋•渭源县校级月考)依照电路图,将对应各实物元件连接起来【分析】由电路图可知,两灯泡并联,电流表A1测流过灯L1的电流,开关S1控制干路,开关S2控制灯L2所在支路,测干路电流.据此连接实物电路图,连接电路图时,注意电流表正负接线柱不要接反.【解答】解:根据电流的流向,电流从正极出发,经开关S1、A1、L1、A2,回到电源负极;一支经开关S2、灯泡L2串联后接到A1、L1支路的两端,如图所示:.【点评】本题考查根据电路图连接实物图,关键是明白电路中各个用电器的连接情况,连接实物图是整个初中物理的难点,也是中考必考的内容.16.按照图1的电路图连接图2的实物.【分析】根据电路图连接实物图时,可以根据电流流向法进行连接,先从电源的正极出发依次串联电路元件最多的支路,再把并联的部分串联到相应的位置即可.【解答】解:由图两灯并联,S控制整个电路,电流表测L1电流,电压表测L2两端电压.先连接电路,根据电流流向法,先从正极出发依次串联开关S、灯泡L1、电流表回到负极,把灯泡L2并联在灯泡L1和电流表的两端,最后将电压表并联在灯泡L2的两端,如图所示:【点评】本题考查了根据电路图连接实物图,实物连接图的关键在于看懂电路图,在连接过程中,注意各元件的次序,导线不能交叉.17.根据题意作图.(1)在如图甲中画出电路图中的电流方向,并连接图乙的实物图.(2)请根据如图丙实验电路,在图方框内画出电路图.【分析】(1)电源外部电流从正极出发经电路元件后回到电源的负极;由电路图可知,电源、开关、电铃、灯泡依次串联组成电路即可.(2)分析电路结构,明确电路元件的连接方式,然后根据实物电路图作出电路图.【解答】解:(1)电流从电源正极流出分别通过各元件,最后回到电源负极,由此标出电流方向;依次串联电源、开关、电铃、灯泡组成电路,如图所示:;(2)由图丙知,两灯泡组成并联电路,开关在干路上控制整个电路,电路图如图所示:.【点评】本题考查了根据电路图连接实物电路图和根据实物电路图作电路图,分析电路结构,明确各电路元件的连接方式是正确作图的前提与关键.18.根据电路连接实物图.【分析】分析清楚电路结构,明确各电路元件的连接方式,然后连接实物电路图.【解答】解:由电路图可知,两灯泡并联,开关S控制干路,开关S1控制灯泡L1,开关S2控制灯泡L2,根据电路图连接实物电路图,如图所示:;由电路图可知,两灯泡并联,开关S1控制干路,开关S2控制灯泡L1,根据电路图连接实物电路图,如图所示:.【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图,实物连接图的关键在于看懂电路图,在连接过程中,注意各元件的顺序,导线不能交叉.19.如图所示,现有一个电池组、一个滑动变阳器、一个开关(总开关)和两盏电灯.请你按要求连接电路:L1的亮度不变,L2的亮度可调节.【分析】两灯互不影响,说明两灯泡并联,L1的亮度不变,L2的亮度可调节,可知滑动变阻器与L2串联在同一支路.【解答】解:由题意知,两灯泡并联,L1在一条支路,L2与滑动变阻器在同一支路,如图所示:【点评】本题考查实物图的连接,关键是明白电路各个用电器的连接情况,连接实物图是整个初中物理的难点.同时也要注意滑动变阻器要接一上一下.20.按如图(a)所示的电路图,将图(b)的实物连起来.【分析】分析电路的连接,认清电流表测量的电流,根据电路图连接实物图.在没有特别说明的情况下,电流表一般选用小量程,注意电流从电流表正接线柱流入.【解答】解:电路图中,电流A2在干路上,两灯并联,S1只控制L1,S2只控制L2,电流表A1测通过L1的电流,根据电路图连接实物图,电流从电源正极出发,经电流表A2在灯L1的左接线柱分流:一路经L1、S1、电流表A1,与此同时,另一路电流经L2、S2与上面一路电流在电流表A1的左接线柱汇合,经开关S回到电源负极,如下图所示:【点评】本题考查根据电路图连接实物图,是学习电学的基础.21.按照图甲所示的电路图,以笔画线代替导线,完成图乙的电路连接.【分析】根据电路图连接实物图时,可以根据电流流向法进行连接,先从电源的正极出发依次串联电路元件最少的支路,再把并联的部分串联到相应的位置即可.【解答】解:根据电流流向法,先从正极出发依次串联电流表A3、灯泡L1、电流表A1、开关回到电源的负极,然后把灯泡L2、电流表A2串联后并联在灯泡L1、电流表A1两端,如下图所示:【点评】本题考查了根据电路图连接实物图的方法,要注意实物图和电路图的一一对应性,同时要注意电流表量程的确定.22.按要求作图:(1)在图甲方框内分别填入小灯泡和电流表的元件符号,使电路正常工作.(2)请按图乙电路图连好图丙中实物电路图.【分析】(1)解决此题要知道电流表要串联在被测电路中,电压表要并联在被测电路中;电流表的阻值很小,电压表的阻值很大.(2)根据电路图连接实物图时,可以根据电流流向法进行连接,先从电源的正极出发依次串联电路元件最少的支路,再把并联的部分串联到相应的位置即可.【解答】解:(1)由图可知,如果上面的方框内填入小灯泡,下面的方框内填入电流表,那么电流表将并联在电源两端了,这样容易烧坏电流表,这种做法是绝对不允许的;因此上面的方框填电流表,下面的方框填小灯泡,这样电流表测右边小灯泡的电流,两只小灯泡并联,如下图:(2)根据电流流向法,先从正极出发依次串联灯泡L2、开关S回到电源的负极,然后把灯泡L1与开关S1串联后并联在L2两端,如下图所示:【点评】(1)解答此题的关键是明确电压表和电流表的使用规则,主要考查电流表的使用方法,属于基础知识,要求学生应熟练掌握.(2)本题考查了根据电路图连接实物图的方法,要注意实物图和电路图的一一对应性.23.作图:(1)根据实物连接在下面的方框内画出电路图.(2)根据电路图连接实物图【分析】(1)分析电路结构,明确电路元件的连接方式,然后根据实物电路图作出电路图.(2)根据电路元件的连接方式连接实物图.【解答】解:(1)由实物电路图可知,灯L1与L2并联,开关S1控制干路,开关S2控制灯泡L2所在的支路,电路图如下图所示:(2)由电路图可知,灯L1与L2并联,开关S1控制干路,开关S2控制灯泡L2所在的支路,实物图的连接如下图所示:【点评】本题考查了根据实物电路图作电路图和根据电路图连接实物图,分析电路结构,明确各电路元件的连接方式是正确作图的前提与关键.24.用铅笔画线作导线,按照图1所示电路图,把图2所示的实物图连接起来.【分析】根据电路图连接实物图时,可以根据电流流向法进行连接,先从电源的正极出发依次串联电路元件最少的支路,再把并联的部分串联到相应的位置即可.【解答】解:根据电流流向法,先从正极出发依次串联灯泡EL2、开关SA2回到负极,再把EL1、SA1串联后并联在EL2两端,如下图所示:【点评】本题考查了根据电路图连接实物图的方法,要注意实物图和电路图的一一对应性.25.根据图甲中的元件,在图乙的方框中按要求画出电路图,并连接实物图.要求:L1、L2并联,A1测L1中的电流,A2测干路的电流,S1控制L1,S2控制L2,S3在干路中.L1中的电流为0.4A,L2中的电流为0.5A.【分析】按要求确定各元件的连接关系,电流表与被测电路串联,开关控制与其串联的用电器.先画出电路图,再根据电路图连接实物图,并注意电流从电表的正接线柱流入,从负接线柱流出.【解答】解:因要求电流表A2测干路的电流,S3在干路中,所以,开关S3与电流表A2都应连接在干路上;因要求S1控制L1,电流表A1测L1的电流,所以S1、电流表A1与L1应串联作为一个支路;因要求S2控制L2,所以S2应与L2串联,作为另一个支路;因要求L1、L2并联,故应将两支路并联后再与S3、电流表A2连接在一起,如下图1所示:根据电路图连接实物图:电流从电源正极出发,经S3、电流表A2后,到达S2的右接线柱后分流,一路电流经S1、电流表A1、L1到达L2的右接线柱;与此同时,另一路电流经S2、L2与上路电流在L2的右接线柱汇合后,流向电源的负极;如下图2所示:【点评】本题考查按要求连接设计电路图并连接实物图的能力,先根据要求画出电路图,然后再根据电路图连接实物图,有一定难度.26.如图甲所示,使用一个开关同时控制两盏灯的亮灭.请用两种不同的电路连接方法,注意不要涂改,导线不要交叉,并在右侧画出其中一个的电路图.【分析】(1)一个开关控制两个小灯泡,可以串联,也可以并联;(2)串联时,开关在哪个位置都能起到作用,并联时,开关必须在干路上才能控制这两个灯泡.【解答】解:(1)两个小灯泡串联,开关串联接入电路,电路如图甲所示;电路图如图所示:(2)两个小灯泡并联,开关接在干路中,电路如图乙所示:电路图如图所示:【点评】(1)串联电路中,电流只有一条路径,开关的位置改变,其控制作用不改变;(2)并联电路中,电流有多条路径,干路开关控制整个电路,支路开关控制各自的支路,开关位置改变,控制作用可能改变.27.在研究并联电路的电流规律时,某次实验所用的实验器材如图所示,请按电路图连接实物图:(L1通过电流为0.2A,L2通过的电流为0.5A)(导线不能交叉).【分析】根据电路图连接实物图时,可以根据电流流向法进行连接,先从电源的正极出发依次串联电路元件最少的支路,再把并联的部分串联到相应的位置即可,要注意电流表量程的确定.【解答】解:根据电流流向法,先从正极出发依次串联电流表A3、灯泡L1、电流表A1回到电源的负极,然后把灯泡L2、电流表A2串联后并联在灯泡L1、电流表A1两端,由L1通过电流为0.2A、L2通过的电流为0.5A可知,电流表A1和A2的量程均为0~0.6A,由串联电路中干路电流等于各支路电流之和可知,干路电流I=I1+I2=0.2A+0.5A=0.7A,则电流表A3的量程为0~3A,如下图所示:【点评】本题考查了根据电路图连接实物图的方法,要注意实物图和电路图的一一对应性,同时要注意电流表量程的确定.28.用笔画线代替导线将如图中元件连成电路并左边画出电路图,要求L l、L2并联,S1控制L1,S2控制L2,S3在干路,连线不要交叉.【分析】两灯并联,开关与被控制的电路串联,据此连接电路.【解答】解:将L l、L2并联;S1控制L1,S1与L1串联;S2控制L2,S2与L2串联;S3在干路,如下图1所示:根据实物图画出电路图,如下图2所示:。
九年级物理全册(电路图连接)练习题 试题
轧东卡州北占业市传业学校<电路图连接>
班级:学号:
1. 用笔画线表示导线,分别将图1、图2、图3中的元件连接起来,使小灯泡光、电动机转动、蜂鸣器发声。
2.画出以下元件的符号:
电池;灯泡;电动机;电阻;滑动变阻器;
开关;电流表;电压表;电铃;
3.用笔画线表示导线将右图中各元件连接起来。
〔导线不允许交叉〕。
要求:开关S能
同时控制两盏灯。
4. 如以下列图所示的电路中,灯L1、L2是_________ 联,
开关S1控制灯_________,S2控制灯_________.
5. 根据下面的电路连接实物图画出电路图
6.按照图所示的电路图, 用铅笔代替导线将图中各个元件连接起来。
〔导线不能交叉〕
7.按照图所示的电路图, 用铅笔代替导线将图中各个元件连接起来。
〔导线不能交叉〕
8. 根据图2-甲中所示电路图,将图2-乙中的实物连接起来。
9.某大型宾馆设有地下停车场,地下值班室的工作人员可以通过操纵室内的开关,
使想存车的司机通过看入口处的红、绿灯便可知车场内是否有空车位:红灯亮,无车位;绿灯亮,有车位.请你设计出满足上述要求的电路.〔电源用电池〕
10.练习:某公园景观优美,为了保护花草,防止人畜闯入,请利用节能小灯泡、电铃、电池组、开关各一个,以及足够长的细导线,设计一个值班人员看护花园的HY器。
要求正常情况下,值班室内的灯亮铃不响,有人畜闯入花园时,碰到栅栏会拉断细导线,灯亮同时铃响,请画出工作原理电路图。
电路图复习
L1
如在图中只改动一根导线电流表能直接测出两只小灯泡中 的总电流,画出这根导线,并把改过后的电路图画出来。
S L2
L1
要求:两灯串联,电流表测串联电路中的电流, 画出电路图,并连接实物电路
两灯并联,电流表测并联电路干路中的电流, 开关控制整个电路。方框中画出电路图
电路图连接 专题练习
1、根据实物图画出对应的电路图, 并标出开关闭合后的电流方向
2、根据电路图连接实物图
根据以下要求,完成下图中的实物连接图。 要求:使L1和L2并联,并且让S1控制L1,让S2控 制L2,33333333
第2题
将下图画成电路图。
S L2
中考物理实物的电路图连接复习专项练习(含答案解析)
中考物理专题专项训练实物的电路图连接一、多选题(本大题共1小题,共3.0分)1. 下列说法正确的是()A. 路灯总是一起亮,一起暗,它们的连接方式是串联B. 连接电路时,开关必须处于断开状态,检查后再闭合C. 用毛皮摩擦过的橡胶棒接触验电器上的金属球后,验电器上的金属箔张开,验电器带了负电D. 多数干电池中有汞、镉等重金属元素,随便丢弃会污染环境.所以,废弃的干电池应该集中分类处理二、填空题(本大题共1小题,共2.0分)2. 如图所示,有带风叶的小电动机一只,电热丝R一段,开关两只,插头一只,导线若干.利用这些器材可以连成一个有冷热两档风的电吹风电路.要求:只闭合S1时吹冷风,只闭合S2时既无风又不发热,同时闭合S1、S2时吹热风.(1)请你在虚线框内画出电路图;(2)请你按要求将图中的元件连接起来.三、实验探究题(本大题共9小题,共54.0分)3. 在“测量小灯泡电功率”的实验中,已知电源电压为3V,小灯泡的额定电压为2.5V,正常发光时的电阻约为8Ω,实验器材如图甲所示.(1)在图甲中,请你用笔画线代替导线将电路连接完整(导线不得交叉);(2)在连接电路时开关应______,滑动变阻器的滑片应放在______(选填“A”或“B”)端;(3)某次实验中,电压表读数为l.8V.要测量小灯泡的额定功率,应将滑片向______(选填“A”或“B”)端滑动,小灯泡正常发光时电流表的示数如图乙所示,则小灯泡的额定功率为______W.4. 在“探究电阻上的电流跟两端电压的关系”实验中.(1)请用笔画线,将图中的电压表连入电路中.(2)连接好电路后,闭合开关前,应将变阻器的滑片滑到端______(填“a”或”b”).(3)闭合开关后,将变阻器的滑片从阻值最大端缓慢移到阻值最小端,发现电压表的示数从0.4V升到2.8V.关于电压测量点的选择有以下三种方案:甲方案:0.6V 1.0V 1.4V 1.8V 2.2V 2.6V乙方案:0.6V 1.0V 1.3V 1.5V 2.0V 2.6V丙方案:0.6V 1.6V 2.6V你认为哪个方案正确?______.理由是:______.(4)某实验小组做该实验时,所用的导线完好,导线与器材的各连接处接触良好.但将变阻器的滑片沿某方向移动的过程中,发现电压表和电流表的示数都忽大忽小,则故障的原因是:______.5. 如图4在做测定额定电压为2.5V小灯泡的额定功率的实验中:(1)连接电路时,滑动变阻器的滑片应滑到______;(2)如图甲所示,小婷在连接电路时,还有两条导线未连接,请在图中用笔画线代替导线把电路连接好(不要更改原有导线,且导线不允许交叉)(3)正确连接好电路后,闭合开关,调节滑片P的位置,当电压表示数为______V时,灯泡正常发光,此时电流表示数如图中乙所示,其示数为______A,灯泡的额定功率为______W;(4)若电源电压为6V,滑动变阻器有“10Ω 1.5A”和“20Ω1A”两种规格可供选用,则应选用规格为“______”的滑动变阻器.6. 小王按图中甲所示的电路探究“电阻上的电流跟两端电压的关系”实验.(1)根据图甲,将图乙中的实物连接成电路,要求变阻器滑片向右移动时,电流表示数减小(注意两电表量程的选择).(2)实验时,调节滑动变阻器,测出通过电阻R的电压和对应的电流值如下表.U (V)0.5 1.0 1.5 2.0I (A)0.1 0.2 1.5 0.4(3)表中有一个明显的错误数据,请指出错误数据并分析产生的原因:______.(4)小王实验时所选用电阻R的阻值为______Ω,当电路中的电流为0.5A时,电阻R 消耗的电功率为______W.(5)现已将图乙中的电阻R换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后,若要测该小灯泡的额定功率,则在原实物电路中必须改动的地方是:①______;②______.7. 小华同学做“测量小灯泡电功率”的实验(小灯泡标有“2.5V”字样).(1)如图甲所示,是小华所连接的不完整实验电路,请你用笔画线代替导线,将缺少的一根导线接好.(2)电路接好后,闭合开关,发现小灯泡特别亮,电压表与电流表的示数较大.接下来应进行的操作是______,______(两空按操作步骤先后顺序填写字母代号).A.更换电池或小灯泡B.检查电路是否短路C.移动滑动变阻器滑片至最大值位置D.断开电路开关(3)实验过程中,当电压表示数为______V时,小灯泡正常发光,此时电流表的示数如图乙所示,其值为______A.小灯泡正常发光时灯丝电阻约______Ω,额定功率为______W.8. 图(甲)是“探究通过导体的电流与电压、电阻的关系”的电路图,其中R1是定值电阻.(1)用笔画线代替导线,补充图(乙)中实验器材的连接.要求:滑动变阻器滑片向左移动时电阻变小.(2)当探究电流与电压的关系时,通过调节变阻器滑片P的位置来改变______两端的电压.三次改变滑片位置,测得三组电压和电流值(见表),发现每次电压与电流的比值是______的(选填“相同”或“不同”),固此可得出电流与电压关系的初步结论:当电阻一定时,______.实验序号1 2 3电压/v 2.0 2.4 2.8电流/A 0.40 0.48 0.56(3)要探究电流与电阻的关系,仅凭图(乙)所示器材是不够的.你认为(除导线外)还应增加的器材是______.9. 夏日炎炎,蚊子滋生,传播疾病,令人烦恼.小明根据蚊子在夜间具有趋光性(尤其是紫色光)的特点,打算自制灭蚊灯.小明从废旧节日彩灯上拆得一个紫色小灯泡,其额定电压为2.5V.为测得小灯泡的额定功率,小明找来蓄电池组(电压为6V)、滑动变阻器、电压表、电流表、开关、导线等,展开实验探究.(1)请根据电路图用笔画线代替导线连接实物图(电流表使用大量程).(2)闭合开关S前,滑片P应放在使滑动变阻器接入电路的阻值______(最大/最小)处.(3)闭合开关s后,小灯泡不亮,观察发现:小灯泡是完好的;电压表有示数;电流表指针指向零刻度线.电路可能存在的故障是中考物理专题专项训练______.(4)排除故障后,调节滑动变阻器的滑片P直至电压表的示数为______V,此时小灯泡处于额定工作状态,根据右图所示电流表的示数可知其额定功率为______w.(5)小明找来纱布做成灯罩罩住小灯泡,打算在灯罩上涂粘胶,当小灯泡工作发出紫色光时,飞过来的蚊子就会被粘胶粘住.小明在市场上找到A、B、C三种类型的粘胶,对其粘性强弱进行比较.①取三张相同规格的纸片,水平放置,分别在纸片的上表面涂上A、B、C三种类型的粘胶.②同时在三张纸的上表面各轻轻布撒30粒芝麻.③同时将三张纸腾空倒置1min.④将三张纸翻转,数出A、B、c三种类型粘胶上残留的芝麻数量,见表.粘胶类型 A B C残留的芝麻数量22 8 12为达到最佳的灭蚊效果,小明应选用的粘胶类型为______.10. 在“测定额定电压为2.5V小灯泡的电功率”的实验中,小东同学已连接好如下图所示的部分电路.(1)在小东所连接的电路中,有两根导线还没连好,请你帮他完成电路的连接.(其它的导线不要变动)(2)开关试触时,若发现电流表无示数,电压表示数较大,其故障原因可能是______;(3)实验中小东测出了三组数据,记录在下中.若第二次实验时电流表的示数如图所示,他测出小灯泡的额定功率是______W.次数1 2 3U/V 2 2.5 3I/A 0.36 0.4211. 小华选择了满足实验要求的电源、两块电流表和阻值已知的电阻R0,测量电阻R X的阻值,并连接了部分实验电路,如图所示.(1)请你帮小华完成图所示的实验电路的连接,要求:电流表A2测量通过电阻R0的电流.(2)电流表A1、A2的示数分别用I1、I2表示,请用I1、I2和R0表示R X.R X=______.四、作图题(本大题共32小题,共160.0分)12. 如图所示的电路中,有一根导线尚未连接,请用笔线代替导线补上.要求:闭合电键S,将滑动变阻器的滑片P向a端移动,小灯变亮.13. 按照图1中的电路图,把图2中的电路元件连接成实物电路.14. 在如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上.要求:①电压表测小灯两端的电压;②闭合电键S,向左端移动滑片P,小灯变亮.15. 请将图中的各器材连成电路.要求:L1灯和L2灯并联;开关S1只控制灯L1,开关S2控制灯L1和灯L2.16. 如图所示的实验器材,现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压,电路中电流最大为0.5A,并用变阻器改变小灯泡的电流,要求滑片向左滑动时灯泡变亮,接完整.17. 连接图中两只电灯泡的串联电路.18. 如图,连接电路能通过单刀双掷开关左右切换控制红绿灯交替发光.19. 按下列要求连接实物图.要求:(1)用电压表测灯泡两端的电压;(2)用电流表测通过灯泡的电流;(3)用滑动变阻器改变灯泡的亮度,且滑片P向右移动时灯泡变暗;(4)开关控制整个电路.20. 在“测量未知电阻R的阻值”实验中:请先画出电路图,然后用笔画线代替导线把图中的器材连接成实验电路.21. 请用笔线代替导线,在如图所示的电路中连接两根导线,使电流表只测量灯L1的电流.22. 在图中,要求用电流表测量灯泡L2中的电流(0.3A),L1、L2并联,变阻器调节L1的亮度,开关控制整个电路,将符合要求的电路图画在虚线框内,并将实物连接起来.23. 如图L1、L2是相同的两个灯泡,要求:开关闭合两灯同时亮,断开两灯同时灭,且开关闭合后A1的示数大于A2示数,连接实物图.24. 如图所示的电路中,有一根导线尚未连接,请用笔画线代替导线补上.补上后要求:闭合电键S,向右移动滑动变阻器的滑片P,电流表示数变小.25. 根据电路图,完成实物连接.26. 根据左边的电路图连接右侧的实物图.27. 根据图1所示电路图,将图2的实物图连接完中考物理专题专项训练好.28. 在如图所示的电路中,有两根导线尚未连接,请用笔线代替导线补上,补上后要求:①电压表测小灯两端电压;②闭合开关S,向a端移动滑动变阻器的滑片P,小灯变亮.29. 在图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上.补上后要求:①灯与滑动变阻器串联;②闭合电键S,向左移动滑动变阻器的滑片P,电流表示数变小.30. 如实物图所示,要求滑动变阻器的滑片向右移动时小灯泡变亮,电压表测小灯泡L的电压.(1)请按要求连接实物图;(2)请根据实物图在虚线框中画出对应电路图.31. 请你将如图所示的实物电路连接完成(电源电压恒定),要求:①电压表测量滑动变阻器两端电压;②闭合开关,向左移动滑动变阻器滑片,灯变亮.32. 在图电路中缺少一根导线,请按要求用笔线代替导线完成电路连接.要求:闭合电键S后,向右移动变阻器的滑片时,电压表的示数变大.33. 如图所示是楼梯照明灯的模拟电路.要求是,在楼梯的上下两端都能对灯进行控制.请在图上补画连接导线,使之符合这一要求.电压.34. 在图中添加三根导线,使两灯组成串联电路,并能用电压表测量L2两端的35. 有如图所示的元件,按要求连接实物图,要求:L1、L2并联,开关控制整个电路,电流表测总电流,电压表测L2两端电压,滑动变阻器改变通过L1的电流.36. (1)在图甲所示的电路中,根据标出的电流方向,从电源、电流表、电压表三个元件符号中选出两个,并分别填进电路的空缺处.要求:灯泡L1和L2串联.(2)在图乙所示电路中,有一根导线尚未连接,请以笔画线代替导线补上,要求:当滑动变阻器滑片P向左移动时,电压表示变小.37. 作图与问答:(1)当滑动变阻器的滑片P向右移动时,使通电螺线管的磁性增强且小磁针静止时指向如图1所示,请按要求连接电路图.(2)在图2中画出入看到鱼(虚线图为看到的鱼的虚像)的大致光路(画出一条即可).(3)画出图3中入射光线的折射光线.(4)炎热的夏天,小明到餐厅就餐,要了一杯可乐,小明在用吸管喝可乐时,想到以下问题,请你帮他回答:为什么能够用吸管喝饮料?38. (1)小菲同学在使用电流表测量某电路中通过小灯泡的电流时,测得电流为0.3A,请你在如图1中所示电流表的示意图中,用笔画线标出此时电流表的量程和指针所指的位置.(2)根据图2所示的电路图,用笔画线代替导线,连接图3中的实物电路.(要求导线不能交叉).(3)如图4所示的电路,请分别画出相应的等效电路图:①只闭合开关S1、S2时;②只闭合开关S2、S3时.39. 在图中连接图中的工作电路部分,使控制电路上S断开时甲灯亮,S合上时乙灯亮.40. (1)对电吹风机你一定不陌生,它是由选择开关、风扇电机、及电热丝组成,其中电动机通电后可以送风,电热丝通电后可以发热,如图1所示(图中电热丝用电阻代替).使用时,旋转选择开关接1、2停止工作,接2、3吹冷风,接3、4吹热风.请你根据上述要求把各个元件连接起来(2)有一种温度自动报警器,在制作水银温度计时,插入一段金属丝,当温度达到金属丝下端所指温度时,电铃就会响起来,发出报警信号.图2是一幅不完整的工作原理图.请把缺少的电磁铁接入电路中并画出电磁铁的绕线.41. (1)请你画出图甲中光线从空气斜射至水面上的反射光线和大致的折射光线;(2)为使杠杆ON在图乙位置能保持静止,需在M点施加一个力F.画出物体A对杆的拉力的力臂和在M点对杆的最小拉力F的示意图;(3)如图丙是测量小灯泡(2.5V 0.3A)电功率的电路,请你把实物电路连接完整.42. 我国《道路交通安全法》规定:严禁酒后驾车!参照《车辆驾驶人员呼气酒精含量阈值与检验标准(GB19522)》,呼气中酒精浓度大于等于0.09mg/L就属于酒后驾驶.由此,茅山中学综合实践活动小组的同学就“呼气中酒精浓度是否超标”展开探究活动,小组同学通过资料查询,知道氧化锡具有气敏特性,当周围气体中酒精浓度增加,其电阻值就降低.他们到电子器材商店购得某型号氧化锡检测电阻R x,其阻值与周围气体中酒精浓度的关系图象如图所示.同学们按两种方法分别展开实验探究,请选择其中一种方法并完成电路设计.(两种方法都做,以第一种为准)中考物理专题专项训练方法一 方法二电路元件:6V 电源、开关S 、氧化锡检测电阻R x 、定值电阻R 0、电压表、导线,电路功能:闭合开关S ,检测者呼出气体流经R x .若电压表读数大于等于1.5V 检测者属于酒后驾车;若电压表读数小孚1.5V ,则不属于酒后驾车 电路元件:6V 电源、开关S 、氧化锡检测电阻R x 、定值电阻R 0、电流表、导线电路功能:闭合开关S ,检测者呼出气体流经R x ,若电流表读数大于等于0.3A ,检测者属于酒后驾车;若电流表读数小于0.3A ,则不属于酒后驾车. (1)请用笔划线代替导线完成电路连接.(2)定值电阻R 0的阻值应为 ______ Ω.(1)请用笔划线代替导线完成电路连接.(2)定值电阻R 0的阻值应为 ______ Ω.43. 小明为了探究通过导体的电流与加在导体两端电压的关系,设计并连接了图甲所示的电路进行实验.实验中电压表的量程选用0~3V 、电流表的量程选用0~0.6A 、导体的电阻R 阻值不变.(1)当小明闭合开关时发现:电流表有示数,但电压表无示数.请你帮助小明检查电路,只要改动一根导线,就能使电压表显示加在导体两端的电压值.请你在图甲中和将应改动的导线上打“×”,并用笔画线代替导线画出正确的接法.(2)修正上述错误后小明又发现:无论滑动变阻器的滑片怎样滑动,都不能改变电流表、电压表的示数.请你帮助小明再次检查电路,只要改动另一根导线,当滑动变阻器的滑片移动时,即可改变两电表的示数.请你在图甲中将应改动的另一根导线上打“×”,并用笔画线代替导线画出正确的接法.(3)修正上述两个错误后,小明按正确的电路进行测量,用两电表测出的数据,描绘出如图乙所示的图象,但不完整,请你在图乙上将小明遗漏的部分补上.(4)根据图象可知:通过导体的电流与加在导体两端的电压成______关系.五、计算题(本大题共4小题,共32.0分)44. 如图1所示是用电流表测量电流的实物连接图,请按要求回答:(1)请在图2中画出图1的电路图;(2)图1中电流表测量的是通过灯泡______的电流;(3)如果电流表的示数如图3所示,则电流表测出的电流是______A ;(4)如果要用电流表测通过L 1和L 2的总电流,且只允许移动一根导线,应将导线______的右端接在电流表的______接线柱上(选填“a”、“b”、“c”或“+”、“-”). 45. 按要求完成下列内容:(1)如图1所示,A′B′是AB 在平面镜中的像,请你画出平面镜的位置.(要求保留作图痕迹)(2)电磁继电器的结构如图2所示,请你在继电器上连接几根导线,让它构成一个没有铃碗的蜂鸣器(开关闭合后能发出蜂鸣声).46. (1)请画出图1中的光线a 、b 经过凸透镜后的径迹.(2)小敏设计了一种“闯红灯违规证据模拟记录器”,如图2所示,拍摄照片记录机动车辆闯红灯时的情景.工作原理:当光控开关接收到某种颜色光时,开关自动闭合,且当压敏电阻受到车的压力,它的阻值变化引起电流变化到一定值时,继电器的衔铁就被吸下,工作电路中的电控照相机工作,拍摄违规车辆.光控开关未受到该种光照射自动断开,衔铁没有被吸引,工作电路中的指示灯发光.根据工作原理,将电路连接完整.47. 在伏安法测电阻的实验中:小明同学按连接好如图所示的电路,发现开关S闭合前,电压表______(选填“有”或“无”)示数,导致这一现象的原因是有一根导线连接不恰当,请在相应的导线上画“×”,并改成正确的连接.六、综合题(本大题共3小题,共30.0分)48. 用电压表和电流表可以测未知导体R的电阻值,即伏安法测电阻.如图1为小白设计的一种测量方案的原理图.(1)根据电路图,在图3中用笔画线代替导线连接实物图.(2)某次实验时电压表和电流表的读数如图2所示,电流表的读数为______A,电压表的读数为______V,测得的电阻值为______Ω;(3)如果考虑到电流表的阻值不为0,则用该测量方案测出的结果必然存在误差.请你分析说明用这种实验方案测量出来的电阻值会比电阻的真实值偏大或偏小?已知电流表的内阻R A为1Ω,要求用此方案测出的电阻值与真实值间的差异不大于真实值的1%,则对待电阻的真实值R X要求是什么?49. 在探究“并联电路电流规律”的实验中:(1)请你利用图所示的器材设计并画出电路图,要求:开关S控制整个电路,电流表A1测通过干路的电流,电流表A2测通过等L2的电流.(2)在图所示的实物图中,用笔画代替导线按你设计的电路图连接好实际电路.(L1、L2电流不超过0.6A;连线不能用铅笔且不能与别的线交叉)(3)合上开关S后,电流表A1和A2示数分别如图所示,则L1的电流是______,L2的电流是______.50. 小乐想利用两块电流表和阻值已知的电阻R0测量电阻R X的阻值.小乐选择了满足实验要求的电源、电流表A1和A2,并连接了部分实验电路,如图1所示.(1)请你帮助小乐完成图2所示的实验电路的连接.(2)电流表A1的示数用I1表示,电流表A2的示数用I2表示,请用I1、I2和R0表示R X.R X=______.2018届中考物理专项练习--实物的电路图链接(含答案、全国通用)中考物理专题专项训练【答案】1. BCD2. 解:(1)电动机与电热丝能独立工作,它们是并联的;只闭合S1时吹冷风,只闭合S2时既无风又不发热,说明开关S1控制干路,开关S2控制电热丝所在支路,闭合S1、S2时吹热风,电路图如图甲所示;(2)根据电路图连接实物电路图,实物电路图如图乙所示.故答案为:(1)电路图如图甲所示;(2)实物电路图如图所示.3. 断开;B;A;0.754. a;甲方案;取的电压测量点多,且各电压值的间距相等;变阻器的滑片与线圈接触不良5. A端;2.5;0.30;0.75;20Ω 1A6. 电流为1.5A错误,读数时看错了量程;5;1.25;加一节干电池;电压表接0-15V档量程7. D;C;2.5;0.3;8.3;0.758. R1;相同;导体中的电流与它两端的电压成正比;几个阻值不等的电阻9. 最大;灯座断路;2.5;4.5;A10. 灯泡处断路;111.12. 解:将滑动变阻器的滑片P向a端移动,小灯变亮时,滑动变阻器分得的电压变小,接入电路中的电阻变小,则滑动变阻器的a接线柱与灯泡串联即可,如下图所示:13. 解:采用“电流流向法”,电流从电源正极出发,依次串联开关S1、开关S2、灯泡L2回到电源的负极,再将灯泡L1并联在灯泡L2和开关S2的两端即可,如下图所示:.14. 解:闭合电键S,向左端移动滑片P,小灯变亮,故变阻器与灯串联,电源电压为3V,故电压表选用小量程与灯并联;闭合电键S,向左端移动滑片P,小灯变亮,即电流变大,电阻变小,故滑片以左电阻丝连入电路中,如下所示:15. 解:L1灯和L2灯并联;开关S1只控制灯L1,S1只与灯L1串联,开关S2控制灯L1和灯L2,开关S2控接在干路上,如下所示:16. 解:用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压,电路中电流最大为0.5A,电流表选用小量程与灯串联,电源电压为3V,电压表选用小量程与灯并联,变阻器按一上一下的原则串联接入电路中,如下图所示:17. 解:由题知,要求两灯串联,所以只需将两灯相邻的两接线柱连接即可,如图所示:18. 解:由并联电路的特点可知,两个灯泡并列连接,且接在单刀双掷开关的左右两个接线柱上,开关中间的接线柱与电源正极相连,如下图所示:19. 解:由题意可知,灯泡与滑动变阻器、电流表、开关、电源串联组成电路,然后将电压表并联在灯泡两端.滑片P向右移动时灯泡变暗,说明通过灯泡的电流变小,变阻器接入的阻值增大,所以应将变阻器的A接线柱和任意上方接线柱接入电路中,注意电流从电表的正接线柱流入、负接线柱流出,两个电表可用大量程,如图所示:20. 解:在“测量未知电阻R的阻值”实验中,电压表与电阻R并联测其两端的电压,电流表与电阻R串联测通过的电流,然后与滑动变阻器、开关、电源串联组成电路,如下图所示:由实物图可知,电源是由3节干电池串联组成的,电源电压为4.5V,则电压表的量程为0~15V,滑动变阻器按一上一下的原则串联在电路中,电流表可用小量程,如下图所示:21. 解:使电流表只测量灯L1的电流,故两灯并联,电流表选用小量程与灯L1串联,如下所示:22. 解:用电流表测量灯泡L2中的电流(0.3A),故电流表与灯L2串联,L1、L2并联,变阻器调节L1的亮度,变阻器与灯L1串联,开关控制整个电路,开关接在干路上,画出对应的电路图,如下左所示;灯泡L2中的电流为0.3A,电流表选用小量程与灯L2串联,根据电路图连接实物图,如下右所示:23. 解:开关闭合两灯同时亮,断开两灯同时灭,开关控制整个电路,开关在干路上,且开关闭合后A1的示数大于A2示数,故两灯并联,中考物理专题专项训练根据并联电路电流的规律,电流表选用大量程A1接在干路上,A2选用小量程接在支路上,如下所示:24. 解:根据原题的连线,灯与变阻不可能串联,故只能并联;向右移动滑动变阻器的滑片P,电流表示数变小,即电阻变大,故滑片以左电阻丝连入电路中与灯并联,电流接在干路上,如下所示:25. 解:原电路中,灯与电铃并联,开关S1与灯串联;S控制整个电路,根据电路图连接实物图,如下所示:26. 解:左图中,两灯串联,电压表测两灯的电压,因电源电压为3V,故电压表选用小量程并联在两灯两端,电流表测电路中的电流,电流表选用小量程串联在电路中,根据左边的电路图连接实物图,如下所示:27. 解:原电路中,两灯并联,开关S在干路上,控制整个电路,根据电路图连接实物图,如下所示:28. 解:①电压表与灯并联;②闭合开关S,向a端移动滑动变阻器的滑片P,小灯变亮,即电流变大,电阻变小,故滑片以左电阻丝入电路中,如下所示:29. 解:灯与滑动变阻器串联;闭合电键S,向左移动滑动变阻器的滑片P,电流表示数变小,即电阻变大,故滑片以右电阻丝连入电路。
电路实、物图连接专项练习(汉风)
一、根据要求用笔画线代替导线,将各题中的实物连接起来。
1、图1中灯泡L 1和L 2串联,开关控制两灯的通、断电。
2、图2中灯泡L 1和L 2并联,开关同时控制两灯的通、断电。
3、图3中灯泡L 1和L 2并联,开关S 1同时控制两灯,开关S 2只控制灯泡L 2。
4、图4、图5中灯泡L 1和L 2并联, S 是总开关, S 1只控制灯泡L 1, S 2只控制灯泡L 2。
5、图6中三个灯泡并联,S 是总开关,S 1只控制灯泡L 1, S 2只控制灯泡L 2。
6、图7、图8、图9、图10、图11、图12、图13中两灯并联,S 是总开关,S 1只控制灯泡L 1,请将所缺的导线补上。
7、在图13中只接通开关S 时,两灯都亮,同时接通S 和S 1时L 1亮,L 2不亮。
8、灯泡L 1和L 2并联, S 是总开关, S 1只控制灯泡L 1, S 2只控制灯泡L 2。
9、图15中在A 、B 两房间都能控制灯泡的通、断电。
10、图16中两灯泡并联,开关S 是总开关,电流表测通过L 1和L 2的总电流L 1L 2 图 1L 1 L 2 图 2L 1 L 2 S 1 图 3 S 2S2 L 1 L 2 S 1 图 4S L 1 L 2 S 1 S 2S图 5L 1 L 2L 3 S 1S S 2 图 6L 1 L 2 S 1图13SL1 S S 2L 2S 1图14L1 L 2S图 15B ASS 1L 1L2 图9 L 1 L 2S 1 图 8S1 S L 1 L2 图 7S S 1 L 1 L 2图 12 图 10S 1 S L 1 L 2 图 11 L 2 S 1 SL 1L 1L 2SL 2 L 1 V 1V 2L 1 L 2 S L 1 L 2 S11、图17、图18中两灯泡并联,开关S 是总开关,电流表只测通过L 1的电流。
12、图19、图20中两灯泡并联,开关S 是总开关,电流表A 1只测通过L 1的电流,A 2只测通过L 2的电流。
根据电路图连接实物图连基础练习题
1、根据电路图,连接下列实物(1)(2)(3)题6图2. 根据下图所示的电路图连接实物图一、根据实物图画出电路图二、根据电路图连接实物三、设计电路1. 给你两个灯泡L1、L2,一个开关S,还有一节电池和若干导线,请组成电路:两灯L1、L2同时工作,有几种方法。
2. 某次知识竞赛只有两个小组参加决赛,现请你设计一个抢答题的电路.要求不论哪一个组按开关电铃都能发出声音,而且指示灯会告诉主持人是哪组按的开关.用电路图表示你的最简单的设计.3.如图12所示,给你一个电池组、两个开关S1和S2、红绿灯个一盏、若干导线。
请设计一个电路,要求:S1、S2都闭合时,红、绿灯都亮;S1断开,S2闭合时,红、绿灯都不亮,S1闭合,S2断开时,只有红灯亮。
画出符合要求的电路图并将图中所示的电路元件按设计要求连接电路(实物连接图中的导线不能交叉)电路图图121教室里投影仪的光源是强光灯泡,发光时温度很高,必须用风扇给予降温.为了保证灯泡不被烧坏,要求:带动风扇的电动机启动后,灯泡才能发光;风扇不转,灯泡不能发光,则以下所设计的四个简化电路图中符合要求的是()A B C D2.如图所示,下列说法中错误的是A.若S1、S3断开,S2闭合,则两灯串联B.若S2断开,S1、S3闭合,则两灯并联C.若S1、S2闭合,S3断开,只有L2发光D.当三只开关均闭合时,L1、L2均能发光3.由开关、电源和两个电灯组成的电路中,开关S断开时,灯L1不发光、L2发光;S 闭合时,灯L1、L2都发光.则灯与开关的连接情况是:、L2并联,再与开关串联和开关串联,再与L2并联和开关并联,再与L2串联和开关串联,再与L1并联4.有如图电路,当开关S合上后,正确的说法是、L2、L3串联后和L4并联、L2、L4串联后和L3并联、L2串联后和L3、L4并联、L2、L4串联后和L3串联5、下图中四个灯泡的连接方式是A.四灯串联B.四灯并联、L3、L4并联,再与L1串联、L2、L3并联,再与L4串联6、如图所示的电路中:、S2和S3都闭合时,灯L1和L2并联、S2和S3都闭合时,灯L1和L2串联断开、S2和S3都闭合时,灯L1和L2串联断开、S1和S3都闭合时,灯L1和L2并联7、击剑比赛中,当甲方运动员的剑(图中用“S甲”表示)击中乙方的导电服时,电路导通,乙方指示灯亮。
