初中物理画电路图专题训练(好)

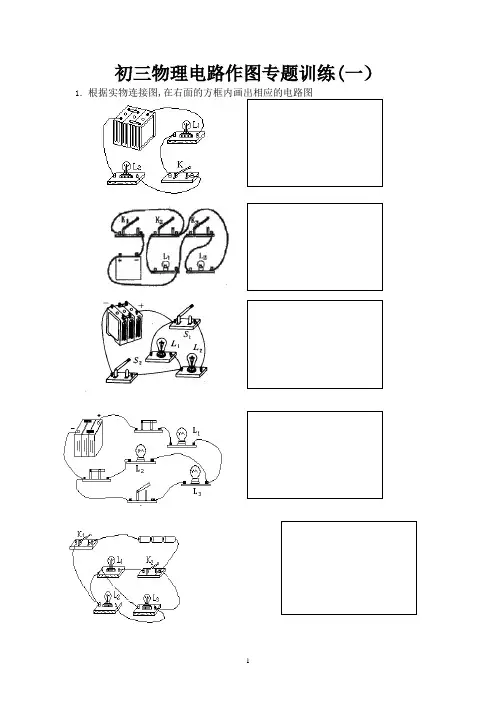

初三物理电路作图专题训练(精装版)
初三物理电路作图专题训练(一）1．根据实物连接图,2.根据电路图，连接右图中的实物图。
电路图的画法及实物图的连接一、根据实物图画出电路图二、根据电路图连接实物三、设计电路1。
给你两个灯泡L1、L2，一个开关S，还有一节电池和若干导线，请组成电路：两灯L1、L2互不干扰，开关S控制灯L1。
2。
某次知识竞赛只有两个小组参加决赛,现请你设计一个抢答题的电路。
要求不论哪一个组按开关电铃都能发出声音，而且指示灯会告诉主持人是哪组按的开关。
用电路图表示你的最简单的设计.电路图练习1、如图所示的电路中，正确的是 ( )A. L1、L2是串联B。
L1、L3是串联C。
L1、L2 、 L3是串联D. L1、L2 、 L3是并联2.如图所示的电路中,若要使两灯串联,应闭合开关；若要使两灯并联,就要闭合开关________。
3.关于电源短路及其危害，下列说法中正确的是 ( ) A．短路就是连接电路用的导线很短B．短路没有危害，并且节省导线C．短路就是电路中没有开关D．短路时，电源会发热而烧坏4。
如图所示，下列电路中,开关同时控制电灯和电铃的是（）5.请根据左边实物连接的电路图，画出其电路图。
6。
所示电路，以下说法正确的是（)A．只接通S1灯亮,电铃响 B．只接通S2灯亮，电铃响C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响7.如上右图所示，若要A灯亮，B灯不亮,应将开关闭合，若要B灯亮A灯不亮,应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯．8.如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。
9. L1和L2并联，请在图中错误之处打上“×",加以改正，并在空白处画出正确的电路图。
10。
如图所示，按电路图用笔画线作导线，将元件连接起来。
11.用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。
要求：（1)开关K1只控制电灯L1，开关K2只控制电灯L2；（2)共用一个电池组12。
初中物理电路图练习题(连线和画图)
1、请根据左边实物连接的电路图，画出其电路图。
2、L1 和 L2 并联, 请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。
3、用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。
要求： (1) 开关 K1 只控制电灯L1，开关K2 只控制电灯L2；(2) 共用一个电池组
4、根据图 (a) 的电路图，在图(b) 中画出对应的实物连接图．
5、在下图中，根据实物图，画出相应的电路图．
6、根据如图所示的实物图，画出电路图．
7、根据图所示，要求Ll 、L2 并联， S1控制 L1，S2 控制 L2，S3 在干路，连线不要交叉，请将图中元件连成电路．
8、请把图4-9 中的电路元件连成电路图。
要求：S 只控制L1，S2 控制干路。
9、将图11—19 中的电路元件按电路图连接成实物图．( 要求导线不交叉)。
初中物理《电路图连接》专项训练
电路图连接专项训练
一、请按电路图将实物图连接完成
1、基本的电路图连接实物图
2、含有电流表的电路图连接实物图
L 2
L 1 3、含有电压表的电路图连接实物图
L 2
L 1
L 2
L 1
L 2
L 1
二、 请按实物图画出电路图 1、基本的实物图画出电路图
2、根据实物图画对应的电路图（含有电流表）
3
三、根据要求连接电路图或实物图
1、用线条代替导线，将右图中的电器元件连成电路。
要求： (1)开关K1只控制电灯L1，开关K2只控制电灯L2； (2)共用一个电池组
2、将下图甲中电路元件连成并联电路，要求S 1控制L 1， S 2控制L 2，S 控制L 1和L 2，先连接实物图，再画电路图。
3、将下图乙，要求L l 、L 2并联，S 1控制L 1，S 2控制L 2，S 3在干路，连线不要交叉，请将图中元件连成电路．
图甲 图乙
4、根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图。
（导线不能交叉）要求： （1）只闭合S 1时，红灯发光，绿灯不发光； （2）S 1、S 2都闭合时，两灯都发光； （3）只闭合S 2时，两灯均不发光。
5、如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使S 1闭合时L 1亮，S 2闭合时L 2亮。
在右边画出电路图。
初中物理--电学作图专题(带答案)
电学作图专题1.如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯泡变暗，请你用笔画线代替导线将电路连接完整．2.按照图甲的电路图，用笔画线表示导线，把图乙中所示的实物连接起来，并用箭头在电路图中标出干路和两个支路在开关闭合时的电流方向．3.如图甲所示的电路图，用笔画线代替导线把图乙所示的实物连接起来。
4.如图甲是生活中常见的亮度可调的台灯，顺时针旋动调光的电位器旋钮灯会变亮，图乙是模拟台灯工作的电路图，a、b、c为电位器的接线柱．请你用笔画线代替导线连接此工作电路图．5.如图所示，当开关闭合、滑动变阻器的滑片向右移动时，灯L2变暗，灯L1的亮度不变。
请用笔画线代替导线画出图中两条没连接的导线(导线不能交叉)。
6.在如图所示电路的○中填入电表符号，使电路图连接正确．要求：闭合开关后，两灯泡均正常发光．(1) (2)7.将如图所示的元件用笔画线连接起来，要求两节干电池串联，灯L1与L2串联，电压表V1测量灯L1两端的电压，电压表V2测量灯L2两端的电压。
(导线不能交叉)8.请根据如图所示实物图，在虚线框内画出对应的电路图。
9.请将图中的两灯连成并联电路，用电流表测量电灯L1中的电流(电流表量程选“0～3A”)，开关控制L1、L2，并在虚线框中画出对应的电路图．10.按照图甲所示的电路图，将图乙中各个元件连接起来，已知通过电流表的电流不超过0.6A.(导线不能交叉)11.如图甲所示，在电路中，闭合开关S后，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A。
试根据图甲将图乙中的实物用笔画线代替导线连接起来。
(导线不能交叉)12.在图2虚线框内画出图1对应的电路图。
13.如图所示，分别在虚线框中填入电源、电流表、电压表三个元件符号．要求开关闭合后，电流方向如图所示，电压表测灯泡L1两端的电压．14.如图所示，在虚线框内填入小灯泡L1和电表(电压表或电流表)的电路元件符号，使灯L1与L2串联，且开关S闭L1合后两灯均能发光，电表有示数。
初中物理电路图专题训练
初中物理电路图连接专题训练1、根据实物图画出对应的电路图，并标出开关闭合后的电流方向L2L1S2、根据电路图连接实物图，连接导线不能交叉3 ．下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？你能试着把这个错误电路改正过来吗？试在方框中画出改正后的电路图，并指出这个电路的连接方式：A BC Dab4.根据以下要求，完成下图中的实物连接图。
要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。
并在右边画出它的电路图。
5.某传达室需要在前后门都装上开关。
前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。
请按需要设计电路图。
并把实物连接成电路。
B 组1、请根据右图的实物图，在左侧边框内画出相应的电路图红灯绿灯前门后门S 1S 2S 3第14题-+S3S2S1E2E12、根据实物图，画出相应的电路图． 3.按照实物图画出电路图4、在如图中的（2）图指定方框中，按照（1）图所示实物连线图画出电路图。
5.根据下图电路图，连接实物图。
6.按照电路图将实物连接起来。
7、如图7所示，按电路图用笔画线作导线，将元件连接起来.LLSS8、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图20中的电器元件连成电路。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组。
初中物理电路图实物图画法专题练习题(含答案)
四、电路设计
一商品库，后门进货，前门取货．现有红、绿两只
灯泡和一个电铃装在一块木板上，另有一个电池组、 两个开关(如图)，还有若干条导线．利用这些材料， 请你为仓库值班人员设计一个电路：电铃响同时红灯 亮，表示取货人在前门按开关；电铃响同时绿灯亮， 表示送货人在后门按开关．画出你所设计的电路图， 并按电路图将图中的元件用笔画线作导线连接起来
初中物理电路图 实物图画法
专题练习题
一、根据电路图连接实物图
电流流向法
电流流向法
二、根据实物图，画出相应的电路图
如图甲所示是利用电池作电源模拟楼梯灯的电路图， 请你完成图乙中实物的接．
三、根据要求设计出电路图，并用笔画线代替导线，将 各题中的实物连接起来。 1、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2 只控制灯泡L2。在虚框内画出电路图并连接实物图。
2、图4中灯泡L1和L2并联，S是总开关，S1只 控制灯泡L1，S2只控制灯泡L2。虚框内画出 电路图连接实物图。
3、图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1， S2只控制灯泡L2。虚框内画出电路图连接实物图。
3、图14中灯泡L1和L2并联，S是总开关，S1只控制灯泡 L1，S2只控制灯泡L2。虚框内画出电路图连接实物图。
5、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1， S2只控制灯泡L2。画出电路图、并连接实物图。
6、在图13中只接通开关S时，两灯都亮， 同时接通S和S1时， L1亮，L2不亮。并画 出电路图
7、图7、图8、图9、图10、图11、图12中两灯并联， S是总开关，S1只控制灯泡L1，请画出电路图，并将所 缺的导线补上
初中物理电学作图专题(含答案)
中考物理电学作图专题1．如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。
2．请按图甲所示的电路图，将图乙中的实物电路，用笔画线代替导线完成电路连接。
（连接时导线不交叉）3．在如图所示电路的“O”内填上适当的电表符号。
要求：当开关S闭合时，电路连接正确。
4．请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及插座接入家庭电路中。
5．如图所示，两灯泡的额定电压均为220V。
当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整。
6．请用笔面线表示导线，将图中的电灯和开关正确接入家庭电路中。
7．请在图中以笔画线添加一根导线，使灯L1与灯L2并联。
8．（2021·广西百色·统考中考真题）根据安全用电原则将图中的节能灯和开关接入照明电路。
9．如图所示，螺线管与电源、开关S组成闭合回路。
在螺线管下方的地面上放有一条形磁体，开关S闭合瞬间，该条形磁体突然向上运动。
请在图中标出电源左端的极性、闭合开关后通电螺线管中的电流方向、螺线管下端的磁极极性和螺线管左侧P点磁感线的方向。
10．（1）如图（a）所示，一束光斜射向玻璃砖，并穿过玻璃砖。
画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）；（2）如图（b）所示为一根“”形杠杆，O为支点，左端悬挂一重物M，现要在A端施加一个最小的力，使M在图示位置保持平衡。
某同学在A点画出了最小力F 的示意图，请对该同学的作图结果予以评价（用作图方式体现）；（3）如图（c）所示，根据小磁针的指向，用物理符号标出螺线管左端和电源左端极性。
11．如图所示，只闭合开关S1，风扇M工作；只闭合开关S2，灯泡和风扇M都不工作；同时闭合开关S1、S2，灯泡和风扇M都工作。
请把电路连接完整。
12．图是测量小灯泡电阻阻值的实物电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接方式。
2021年初中物理画电路图专题训练---完全免费
九年物理第十五章电流和电路专题训练单欧阳光明（2021.03.07）专题一 电路、电路图画法专题训练一、根据电路图连接实物图连接实物图注意：①分清用电器的连接方式②明确元件是在干路上还是支路上③从电源的正极开始，沿电流的方向连，确定好电流分支点和汇合点④导线要画在接线柱上，导线绝不能交叉二、根据实物图，画出相应的电路图 画电路图注意：①电路元件符号用统一规定的符号；②、画的线应横平竖直，呈长方形；③、元件符号不要画在拐角处；④、线路要连接到位，不能断点三、电路设计 A LL S 1 S 2 S 1 S 2 L 2L 1＋ － ＋ － ＋ － S L 1 ＋ － ＋ －＋ － L 2 S进行电路设计时，重点考虑两个问题：一是用电器的连接方式，根据用电器是否实现独立工作来确定是串联还是并联；二是看开关的控制作用，确定开关的位置。
开关可和用电器串联，也可和用电器并联。
与用电器串联时开关闭合用电器工作，断开不工作，而与用电器并联时是开关闭合用电器不工作（被开关短路），断开工作。
1、图1中灯泡L1和L2串联，开关控制两灯的通、断。
在虚框内画出电路图、并连接实物图2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断。
在虚框内画出电路图、并连接实物图。
3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。
在虚框内画出电路图并连接实物图。
4、图4中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。
虚框内画出电路图连接实物图。
5、图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。
虚框内画出电路图连接实物图。
6、在图14中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。
并画出电路图。
7、图7、图8、图9、图10、图11、图12中两灯并联，S是总开关，S1只控制灯泡L1，请画出电路图，并将所缺的导线补上。
8、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。
初中物理画电路图专题训练
一、开关闭合引起电路连接方式变化：1．某同学想用一只开关控制两只灯泡，要求开关闭合时，只有一盏灯亮，断开时两灯同时发光，则下面图中符合要求的电路是（）2．根据实物电路图，画出的电路图正确的是（）3．根据左图的电路图所连接的实物电路正确的是（）4．如图所示电路，下列说法错误的是：（）A．闭合S1、S2时L1、L2串联B．只闭合 S2时只 L1亮、L2不亮C．闭合 S1、S2时 L1、L2并联D．开关全部闭合时两灯都亮5.如图9，下列说法中正确的是（）A. 闭合S、S2、S3，断开S1则L1与L2并联B.闭合S、S1、S2，断开S3则L1、L2并联C.闭合S、S1、S3，断开S2则L1、L2并联D.闭合S、S2，断开S1、S3，则L1、L2并联6．如图10，关于开关的控制作用，下列说法正确的是[ ]A、当S1、S2都闭合时，灯L2、L3发光B、只闭合S2，灯L1、L3不发光C、只让灯L3发光，应该只闭合S1D、当S1、S2都断开时，灯L1、L3发光。
7、如图所示，要使灯泡L1、L2并联在电路中，则三个开关的断开、闭合情况是（）A．S1、S3闭合，S2断开 B．S2、S3闭合，S1断开C．S2闭合，S1、S3断开 D．S1闭合，S2、S3断开（2）（3）（4）（5）8、如图所示电路，要使灯泡L1和L2组成串联电路，应该（）A．只闭合S3 B．只闭合S2 C．同时闭合S1和S2 D．同时闭合S1和S39、如图所示的电路中，使两盏灯都有电流流过的操作是（）A．开关S1、S2、S3都闭合B．只闭合开关S2、S3C．只闭合开关S2D．只闭合开关S110、如图所示电路，要使灯泡L1和L2组成并联电路，应该（）A．只闭合S3 B．只闭合S1 C．同时闭合S1和S2 D．同时闭合S2和S3二、根据电路图连接实物图连接实物图注意：①分清用电器的连接方式图9图10②明确元件是在干路上还是支路上③从电源的正极开始，沿电流的方向连，确定好电流分支点和汇合点．．．．．．．④导线要画在接线柱上，导线绝不能交叉．．．．二、根据实物图，画出相应的电路图三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。
初中物理电路图练习(已经排版)
电路域电路图精选精炼姓名评价
1
图图
1、请根据实物连接的电路图，画出其电路图。
2、L1和L2并联,请在图中错误之处打上“×”，
加以改正，并在空白处画出正确的电路图。
3、根据图(a)的电路图，在图(b)中画出对应的实
物连接图．
4、在下图中，根据实物图，画出相应的电路图．
5、根据图所
示，要求Ll、
L2并联，S1
控制L1，S2
控制L2，S3
在干路，连线
不要交叉，请将图中元件连成电路．
6、将下图中的电路元件按电路图连接成实物
图． (要求导线不交叉)
7.根据电路图连接下面四个电路
8.根据电路连接画出电路图
1
2
L。
初中电学电路图专题训练(附答案)
6．根据如图所示实物图，在虚线框内画出对应的电路图。
7．根据图所示的电路图，用笔画线代替导线连接成电路。（要求导线不能交叉）
8．如图，根据实物连接在虚线框内画出对应的电路图。
9．请根据图中的电路图连接实物图，导线不能交叉
10．按照电路图要求连接实物图。
11．根据如图所示的电路图，连接实物电路（连线不能交叉）。
9．
【详解】原电路中，两灯并联，开关S2与灯L2串联，只控制这个灯；S1控制整个电路，电流表测干路电流，根据并联电路电流的规律，电流表可选用大量程串联在电路中，根据电路图连接实物图，如下所示：
10．
【详解】由电路图知，两灯并联，开关S在干路上，实物图连接如图所示：
11．
【详解】由电路图知，灯泡L1、开关S、灯泡L2，依次连接在电源两极上，实物图连接如图所示：
初中电学电路图专项训练
1．根据实物图画出电路图。
2．请你正确地画出所给电路的电路图。
3．按电路图连接实物，已知闭合开关后，通过L1的电流为0.5A，通过L2的电流为0.4A。
4．根据实物图画出电路图。
5．在如图所示的实物中，（1）用笔画线代替导线连接好电路。要求：A1测干路的电流，A2只测L2的电流，开关同时控制L1，L2（通过L1，L2电流大约0.4A；连线不能交叉）；
16．
【详解】由实物图知，开关、L2、L1依次连接在电源两极上，即两灯串联，电路图如图所示
17．
【详解】由电路图知，开关、灯泡L2、L1和电流表依次串联在电源两极上，电压表并联在L2两端，由于电路中电流和灯泡电压未知，为了安全电压表和电流表可选用大量程，实物图如图所示：
18．
【详解】由实物图知，两灯并联，开关S在干路上，S1在L1支路上，电路图如图所示：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路图画法专题练习
一、根据电路图连接实物图 连接实物图注意：
①分清用电器的连接方式
②明确元件是在干路上还是支路上
③从电源的正极开始，沿电流的方向连，确定好电流分支点和汇合点．．．．．．． ④导线要画在接线柱上，导线绝不能交叉．．．．
二、根据实物图，画出相应的电路图
三、根据要求设计出电路图，并用笔画线代替导线，
将各题中的实物连接起来。
进行电路设计时，重点考虑两个问题：
一是用电器的连．接方式
．．．，根据用电器是否
．．实现独
．．．
立工作
．．．来确定是串联还是并联；
二是看开关的控制作用，确定开关
．．的位置
．．．。
开关
可和用电器串联，也可和用电器并联。
与用电器串联
时开关闭合用电器工作，断开不工作，而与用电器并
联时是开关闭合用电器不工作（被开关短路），断开
工作。
1、图1中灯泡L1和L2串联，开关控制两灯的通、
断。
在虚框内画出电路图、并连接实物图
2、图2中灯泡L1和L2并联，开关同时控制两灯的
通、断。
在虚框内画出电路图、并连接实物图。
3、图3中灯泡L1和L2并联，开关S1同时控制两灯，
开关S2只控制灯泡L2。
在虚框内画出电路图并连接
实物图。
4、图4中灯泡L1和L2并联，S是总开关，S1只控制
灯泡L1，S2只控制灯泡L2。
虚框内画出电路图连接
实物图。
5、图5中灯泡L 1和L 2并联，S 是总开关，S 1只控制灯泡L 1，S 2只控制灯泡L 2。
虚框内画出电路图连接实物图。
6、在图14中灯泡L1和L2并联， S 是总开关， S1只控制灯泡L1， S2只控制灯泡L2。
并画出电路图。
7、图7
、图8、图9、图10、图11、图12中两灯并联，S 是总开关，S 1只控制灯泡L 1，请画出电路图，并将所缺的导线补上。
8、图6中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1， S 2只控制灯泡L 2。
画出电路图、并连接实物
图。
9、在图13中只接通开关S 时，两灯都亮，同时接通S 和S 1时， L 1亮，L 2不亮。
并画出电路图
四、电路设计
1、现有两盏电灯、一只电铃、一个电池组及导线若干．试按下列要求将各有关电路元件填入下图所示电
路中的适当位置．
(1)按下开关S 2、S 3时，电路中有一盏灯亮，同时电铃响；
(2)按下开关S 1、S 2时，电路中任何一盏灯都不亮； (3)按下开关S 1、S 3时，电路中两盏灯均亮．
2、现有一盏红灯，一盏绿灯，一只电铃，一个电池
组及导线若干，按下列要求将各器件符号填入下图的电路图中适当位置． (1)按下开关时，电路中绿灯亮，电铃响． (2)按下开关时，电路中灯不亮，电铃不响．
(3)按下开关时，红灯亮．
3、一商品库，后门进货，前门取货．现有红、绿两只灯泡和一个电铃装在一块木板上，另有一个电池组、两个开关(如图)，还有若干条导线．利用这些材料，请你为仓库值班人员设计一个电路：电铃响同时红灯亮，表示取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按开关．画出你所设计的电路图，并按电路图将图中的元件用笔画线作导线连接起来．
5、根据图(a)的电路图，在图(b)中画出对应的实物连接图．
6．根据如图所示的实物图，画出电路图。
