溢流阀的工作原理及应用

合集下载

先导式溢流阀工作原理

先导式溢流阀工作原理先导式溢流阀工作原理先导式溢流阀也称为比例式溢流阀，是一种常用于工业液压系统中的控制元件。

它的主要作用是调整系统中的流量，以保持液压系统的稳定性和工作效率。

本文将介绍先导式溢流阀的工作原理以及应用场景。

一、工作原理先导式溢流阀的工作原理与常规的溢流阀相似，即在液压系统中过多的流量将被阀门阻止并返回油箱。

但是，先导式溢流阀增加了一个先导作用的控制成分，在一定的工作条件下能够控制流量。

在液压系统中，先导式溢流阀可以根据流量的变化自动调整初始流量值，以满足系统对流量的精准控制。

通过先导式溢流阀，流量的调节可以更加稳定和精准。

二、应用场景由于先导式溢流阀的工作原理较为复杂，应用场景也相对较为特殊。

主要应用于需要精确控制液压力和流量的领域，例如工业重载机械，特种车辆和航空航天设备等。

1. 工业重载机械在工业重载机械中，先导式溢流阀常用于控制液压系统的流量，以保证机械设备在各种环境中的稳定性和安全性。

举例来说，工业起重机需要精确控制大量的液压力和流量，以保证吊车和吊物的平衡和稳定。

先导式溢流阀可以在吊重发生变化时即时响应，以保证整个系统的稳定性和安全性。

2. 特种车辆在特种车辆中，先导式溢流阀也有广泛的应用。

举例来说，消防车需要精确控制水流和水压，以应对不同程度的火灾。

先导式溢流阀可以控制水泵的流量和压力，以确保水流的稳定和消防救援任务的顺利完成。

3. 航空航天设备在航空航天设备中，先导式溢流阀也被广泛应用。

例如，在飞行控制系统中，先导式溢流阀可以精确控制飞机的液压流量和压力，以保持飞机在飞行过程中的稳定性和安全性。

三、总结从工作原理和应用场景来看，先导式溢流阀具有精度高、可靠性强、系统稳定性好等优点。

然而，由于其复杂的结构和高昂的成本，广泛应用的领域还是比较有限的。

未来随着技术的不断进步和市场的不断需求，先导式溢流阀有望在更广泛的领域内得到应用。

溢流阀工作原理和作用

溢流阀工作原理和作用一、引言溢流阀是一种常用的液压元件，广泛应用于各种液压系统中。

它的主要作用是控制液压系统的压力，使系统保持在设定的工作压力范围内。

本文将介绍溢流阀的工作原理和作用，以及其在液压系统中的应用。

二、工作原理溢流阀是一种压力控制阀，它基于压力差来调节液压系统的流量。

当液压系统的压力超过设定的溢流压力时，溢流阀将打开，将多余的液压油引导回油箱，从而防止系统过压。

当系统的压力降低到设定的溢流压力以下时，溢流阀会关闭，使液压系统的压力保持在设定的工作压力范围内。

溢流阀的工作原理可以简单描述为：当液压系统的压力超过设定的溢流压力时，溢流阀内部的弹簧将被压缩，使溢流阀开启；当系统的压力降低到设定的溢流压力以下时，弹簧恢复原状，使溢流阀关闭。

三、作用溢流阀在液压系统中起着至关重要的作用，具体表现在以下几个方面：1. 压力控制：溢流阀可以精确控制液压系统的工作压力，使其保持在设定范围内。

通过调节溢流阀的设定压力，可以满足不同工况下的压力需求，保证液压系统的正常运行。

2. 安全保护：当液压系统发生故障或异常情况时，溢流阀可以起到安全保护的作用。

当系统的压力超过设定的溢流压力时，溢流阀会打开，将多余的液压油引导回油箱，避免系统过压造成的损坏或危险。

3. 流量控制：溢流阀还可以通过调节阀口的开启程度来控制液压系统的流量。

当阀口打开较大时，系统的流量较大；当阀口关闭较小时，系统的流量较小。

通过控制流量，可以满足不同工况下的流量需求。

4. 节能减排：通过合理设置溢流阀的设定压力和流量，可以降低液压系统的能耗和油温，实现节能减排的目的。

溢流阀在液压系统中起到调节和平衡的作用，使系统能够高效、稳定地工作。

四、应用溢流阀广泛应用于各种液压系统中，如工程机械、冶金设备、船舶、航空航天等领域。

在这些领域中，溢流阀通常用于控制液压系统的工作压力，保护液压元件的安全运行，同时也用于控制液压系统的流量，满足不同工况下的需求。

溢流阀工作原理

溢流阀工作原理溢流阀是一种常用的液压元件，用于控制液压系统中的流量和压力。

它的工作原理是通过调节液压系统中的流量来控制系统的压力。

溢流阀通常由阀体、阀芯、弹簧和调节螺钉等部分组成。

当液压系统中的流量超过设定值时，溢流阀会打开，将多余的液压油导流回油箱，以保持系统的压力稳定。

具体来说，溢流阀的工作原理如下：1. 当液压系统中的流量低于设定值时，溢流阀的阀芯会被弹簧推向关闭位置。

此时，液压油从进油口进入阀体，并通过阀芯的小孔流出。

2. 当液压系统中的流量超过设定值时，压力将推动阀芯向上移动，使阀芯的小孔与阀体的出口连通。

多余的液压油将从小孔流出，并返回油箱，从而阻止系统压力进一步上升。

3. 调节螺钉的作用是改变弹簧的预紧力，从而调整溢流阀的工作压力。

通过旋转调节螺钉，可以改变阀芯的位置，使其在不同的压力下打开或关闭。

溢流阀的工作原理可以通过以下实例更好地理解：假设有一个液压系统，其中包含一个溢流阀。

当系统中的液压油流量超过设定值时，溢流阀会打开，将多余的液压油导流回油箱。

这可以防止系统的压力过高，从而保护液压系统的其他部件。

例如，当液压系统中的某个执行器（如液压缸）达到其极限位置时，系统中的液压油流量会急剧增加。

如果没有溢流阀来控制流量，系统压力将迅速上升，可能导致液压系统的其他部件受损。

然而，有了溢流阀，当液压油流量超过设定值时，溢流阀会打开，将多余的液压油导流回油箱。

这样，系统压力将保持在安全范围内，不会对液压系统的其他部件造成损坏。

总结一下，溢流阀的工作原理是通过调节液压系统中的流量来控制系统的压力。

当系统中的流量超过设定值时，溢流阀会打开，将多余的液压油导流回油箱，以保持系统的压力稳定。

通过调节螺钉，可以改变溢流阀的工作压力。

溢流阀在液压系统中起到了重要的保护作用，确保系统的正常运行和其他部件的安全。

溢流阀的工作原理及分析

溢流阀的工作原理及分析溢流阀是一种常见的液压元件，它在液压系统中起着重要的作用。

溢流阀是一种可以调整或限制流体流量的设备，它根据系统的需求将多余的流体排出系统，以防止系统超载或损坏。

本文将详细介绍溢流阀的工作原理以及分析。

1. 工作原理：溢流阀的工作原理基于流体力学的基本原理。

当溢流阀工作时，液体通过阀门的流道流过。

当流体的流速超过阀门设置的限制值时，阀门自动打开，将多余的流体引导到回油管路中，从而保持系统的流量和压力稳定。

当流体流速低于或等于阀门限制值时，阀门处于关闭状态，流体将被正常引导到液压系统中。

2. 结构分析：溢流阀的结构通常由阀体、阀芯和弹簧构成。

阀体是一个中空的金属筒体，具有进油口和出油口。

阀芯是一个与阀体配合的零件，当溢流阀关闭时，它与阀体紧密连接以阻止流体通过。

弹簧被安装在阀芯上，在流体流速超过设定限制值时提供阀门打开的力。

3. 工作参数分析：溢流阀的工作参数需要根据实际应用需求进行选择和调整。

其中，最重要的参数是流速和压力。

流速参数通常以单位时间内通过阀门的流体量来表示，通常使用升/分钟或立方米/小时作为单位。

压力参数指的是溢流阀可以承受的最大压力，通常以帕斯卡(Pa)作为单位。

正常工作时，流体的流速和流量可以通过溢流阀进行调整，以满足系统的需求。

如果流速超过了阀门的限制值，阀门将打开，并将多余的流体引导到回油管路中。

反之，如果流速低于限制值，阀门将保持关闭状态。

4. 应用分析：溢流阀广泛应用于各种液压系统中，尤其在自动化生产设备和汽车液压系统中起到关键作用。

溢流阀可用于限制液压系统中的压力，并确保在超载情况下不损坏系统。

此外，溢流阀还可以用作溢流保护装置，以防止因系统部件的短路或故障而导致的超压情况。

总结：溢流阀是液压系统中重要的控制元件，它能够根据系统需求调整或限制流体流量。

通过了解其工作原理和结构分析，我们可以更好地理解溢流阀在液压系统中的作用。

应用分析表明，溢流阀在各种工业领域中具有广泛的应用前景。

溢流阀的工作原理及应用

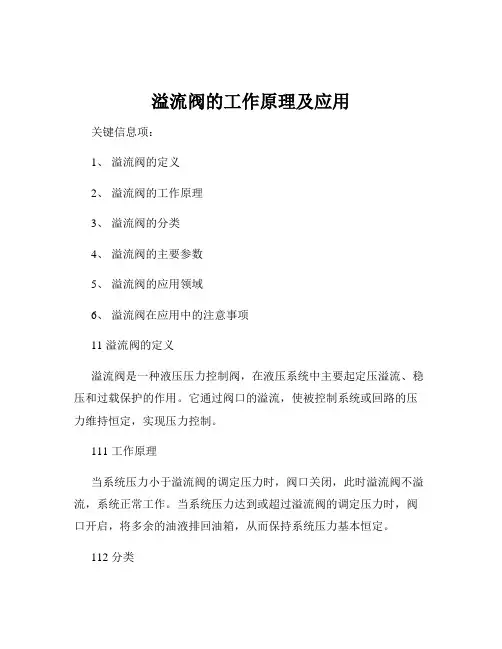

溢流阀的工作原理及应用关键信息项：1、溢流阀的定义2、溢流阀的工作原理3、溢流阀的分类4、溢流阀的主要参数5、溢流阀的应用领域6、溢流阀在应用中的注意事项11 溢流阀的定义溢流阀是一种液压压力控制阀，在液压系统中主要起定压溢流、稳压和过载保护的作用。

它通过阀口的溢流，使被控制系统或回路的压力维持恒定，实现压力控制。

111 工作原理当系统压力小于溢流阀的调定压力时，阀口关闭，此时溢流阀不溢流，系统正常工作。

当系统压力达到或超过溢流阀的调定压力时，阀口开启，将多余的油液排回油箱，从而保持系统压力基本恒定。

112 分类按照结构形式，溢流阀可分为直动式溢流阀和先导式溢流阀。

直动式溢流阀结构简单，但响应速度快，适用于低压小流量系统。

先导式溢流阀则由先导阀和主阀组成，其调压精度高，适用于中高压大流量系统。

12 溢流阀的主要参数121 调定压力调定压力是指溢流阀在正常工作时，通过调节弹簧或其他调节装置设定的系统压力值。

122 最大流量表示溢流阀能够正常工作时所允许通过的最大流量。

123 启闭特性启闭特性反映了溢流阀在开启和关闭过程中压力与流量的变化关系。

13 溢流阀的应用领域131 液压系统稳压在定量泵供油的液压系统中，溢流阀可以与节流阀配合，实现对执行元件的速度调节和稳定系统压力。

132 过载保护当系统负载突然增大或出现故障导致压力异常升高时，溢流阀开启溢流，保护系统中的元件不受损坏。

133 远程调压通过在先导式溢流阀的远程控制口连接调压阀，可以实现远程调压，方便操作和控制。

14 溢流阀在应用中的注意事项141 正确选型根据系统的工作压力、流量、工作环境等因素，选择合适类型和规格的溢流阀。

142 安装位置安装时应注意其进出口方向，避免装反，并保证安装牢固，无泄漏。

143 调试与维护在系统调试时，应按照规定的步骤和方法对溢流阀进行调定，定期检查和维护，确保其性能可靠。

144 油温影响油温的变化会影响油液的粘度和阀的性能，应保证系统油温在合适的范围内。

溢流阀工作原理及动画原理

溢流阀工作原理及动画原理一、溢流阀工作原理溢流阀是一种用于调节液压系统流量的装置，它的主要作用是控制液压系统中的流量，使之保持在设定的范围内。

溢流阀的工作原理可以简单描述如下：当液压系统中的压力超过设定值时，溢流阀会打开，将多余的液压油引导回油箱，以保持系统中的压力稳定。

当系统中的压力下降到设定值以下时，溢流阀会关闭，阻挠液压油继续回流，从而保持系统中的压力恢复到设定值。

溢流阀的工作原理主要依靠溢流阀芯和弹簧来实现。

当系统中的压力超过设定值时，溢流阀芯会受到压力的作用，向上挪移，从而打开溢流通道，使液压油回流。

当系统中的压力下降到设定值以下时，弹簧的作用力将溢流阀芯重新压回原位，关闭溢流通道，住手液压油的回流。

二、溢流阀动画原理为了更直观地理解溢流阀的工作原理，我们可以通过动画来展示其工作过程。

以下是一种常见的溢流阀动画原理：1. 开始动画：首先，动画会显示一个液压系统的示意图，包括液压泵、液压缸、溢流阀等。

2. 压力上升：动画中液压泵开始工作，向液压缸提供液压油。

随着液压油的注入，液压系统中的压力逐渐上升。

3. 溢流阀打开：当系统中的压力超过设定值时，溢流阀芯受到压力的作用，向上挪移，打开溢流通道。

此时，动画会显示溢流阀芯的挪移过程，并通过箭头表示液压油的回流路径。

4. 压力稳定：溢流阀打开后，多余的液压油会通过溢流通道回流到油箱中，从而保持系统中的压力稳定。

5. 压力下降：当系统中的压力下降到设定值以下时，弹簧的作用力将溢流阀芯重新压回原位，关闭溢流通道。

此时，动画会显示溢流阀芯的挪移过程，并住手箭头表示液压油的回流路径。

通过以上动画原理展示，可以清晰地了解溢流阀的工作原理。

溢流阀的动画原理不仅可以匡助人们更好地理解其工作过程，还可以用于教学和培训等方面，提高学习效果和工作效率。

总结：溢流阀是一种用于调节液压系统流量的装置，其工作原理主要依靠溢流阀芯和弹簧来实现。

当系统中的压力超过设定值时，溢流阀打开，将多余的液压油引导回油箱，以保持系统中的压力稳定；当系统中的压力下降到设定值以下时，溢流阀关闭，阻挠液压油继续回流，从而保持系统中的压力恢复到设定值。

溢流阀工作原理

溢流阀工作原理引言概述：溢流阀是一种常见的液压元件，用于控制液压系统的压力。

它在液压系统中起到了重要的作用。

本文将详细介绍溢流阀的工作原理和其在液压系统中的应用。

一、溢流阀的基本原理1.1 溢流阀的结构溢流阀通常由阀体、阀芯、弹簧和调节螺母等部分组成。

阀体上有一个进油口和一个出油口，阀芯通过弹簧与阀体相连，并且可以在弹簧的作用下进行上下运动。

调节螺母用于调整弹簧的压力。

1.2 工作原理当液压系统的压力超过设定的阀芯弹簧力时，阀芯会被压力推动向上移动，使进油口和出油口之间形成一个通道，液压油会从进油口流入出油口，起到减压的作用。

当压力降低到设定值以下时，弹簧的力将阀芯推回原位，关闭通道，液压油停止流动。

1.3 溢流阀的调节范围溢流阀的调节范围是指允许通过阀芯的最大流量范围。

调节螺母的旋转可以改变弹簧的压力，从而调节溢流阀的调节范围。

通常情况下，溢流阀的调节范围是根据液压系统的工作压力和流量来确定的。

二、溢流阀的工作特点2.1 压力稳定性溢流阀具有良好的压力稳定性，可以在一定的压力范围内保持稳定的工作压力。

当系统压力超过设定值时，溢流阀会自动打开，保持系统压力稳定。

2.2 流量控制溢流阀可以根据系统需求来调节流量，通过调节螺母来改变弹簧的压力，从而改变溢流阀的调节范围，实现对流量的控制。

2.3 安全保护溢流阀在液压系统中起到了安全保护的作用。

当系统压力超过设定值时，溢流阀会自动打开，将多余的液压油流回油箱，避免系统压力过高引发危险。

三、溢流阀的应用领域3.1 液压系统溢流阀广泛应用于各种液压系统中，如工程机械、冶金设备、船舶等。

它可以控制液压系统的压力，保证系统的安全稳定运行。

3.2 汽车制动系统在汽车制动系统中，溢流阀被用于控制制动液压系统的压力，保证制动的安全可靠。

3.3 液压缸控制溢流阀可以用于控制液压缸的速度，通过调节溢流阀的调节范围，实现液压缸的缓慢运动或快速运动。

四、溢流阀的维护保养4.1 定期检查定期检查溢流阀的工作状态，包括阀芯的运动是否灵活、弹簧的压力是否正常等。

溢流阀工作原理

溢流阀工作原理溢流阀是一种常见的液压元件，它在液压系统中起着非常重要的作用。

溢流阀的主要功能是控制液压系统中的压力，确保系统在设定的压力范围内工作。

溢流阀通常被用于液压系统中的过载保护和压力控制。

本文将详细介绍溢流阀的工作原理，包括其结构、工作过程和应用。

1. 结构溢流阀通常由阀体、阀芯、弹簧和调节螺钉等部件组成。

阀体是溢流阀的外壳，内部有通道和孔道用于液压油的流动。

阀芯是溢流阀的核心部件，它可以根据系统压力的变化来调节液压油的流量。

弹簧则用于控制阀芯的运动，确保在系统压力达到设定值时能够及时打开或关闭阀口。

调节螺钉用于调节溢流阀的工作压力，通过旋转调节螺钉可以改变弹簧的压缩量，从而改变阀芯的运动特性。

2. 工作原理溢流阀的工作原理比较简单，当液压系统中的压力超过设定值时，阀芯会受到压力的作用而移动，使溢流阀的阀口打开，液压油可以通过溢流阀流回油箱，从而降低系统的压力。

当系统的压力降低到设定值以下时，弹簧会使阀芯闭合，停止液压油的流动，从而保持系统的压力在设定范围内。

调节螺钉可以用来改变溢流阀的工作压力，通过调节螺钉的位置可以改变弹簧的压缩量，从而改变阀芯的运动特性，使溢流阀的工作压力适应不同的需求。

3. 应用溢流阀广泛应用于各种液压系统中，特别是在需要过载保护和压力控制的场合。

例如，溢流阀常常被用于液压升降系统中，当升降系统承受超出设计负荷时，溢流阀可以及时打开，将多余的液压油流回油箱，从而保护系统不受损坏。

此外，溢流阀还被广泛应用于液压冲床、液压机械、液压挖掘机等设备中，起着重要的过载保护和压力控制作用。

总之，溢流阀是液压系统中的重要元件，它通过控制系统的压力来保护系统不受损坏，并确保系统在安全的压力范围内工作。

溢流阀的工作原理比较简单，但是在液压系统中起着非常重要的作用。

希望本文能够帮助读者更好地了解溢流阀的工作原理和应用。

溢流阀的工作原理及应用

溢流阀的工作原理及应用溢流阀（Overflow valve）是一种控制压力的机械装置，在液压系统和气动系统中广泛应用。

它的主要功能是限制压力过高，保护系统元件不受损坏，并确保系统的正常工作。

本文将简要介绍溢流阀的工作原理及其应用领域。

一、工作原理1.结构组成：溢流阀由阀体、调节弹簧、调节螺纹、调节阀芯和导向阀座等部分组成。

2.工作过程：当系统压力小于设定值时，溢流阀处于关闭状态，液体通过溢流阀芯上的控制通道流出系统。

当系统压力超过设定值时，压力作用在溢流阀芯上，使其打开，液体通过阀芯与阀座之间的间隙流出系统，以维持系统压力在可接受的范围内。

3.调节方式：通过调节弹簧的紧固程度或更换不同调节弹簧来改变溢流阀的工作压力。

二、应用领域1.液压系统：在液压系统中，溢流阀用于控制系统的最大工作压力，以防止系统超压损坏。

常见的应用包括液压油泵系统、液压马达系统、液压缸系统等。

2.油气井工程：在油气井的阀门和管路中，溢流阀被用作安全阀，一旦压力超过设定值，阀门将自动开启，避免油气井发生爆炸或其他危险事故。

3.油气管道系统：在油气管道系统中，溢流阀被作为过压保护装置，以防止管道爆破或其他意外事故。

同时，它也可以用于调节管道的工作压力，保持管道系统的稳定性。

4.机械制造：在机械制造中，溢流阀被用于控制液压马达和液压缸的运动速度，以实现机械部件的准确定位和控制。

在一些机器设备上，也可以使用溢流阀来控制液压系统的承压能力，以避免系统过载。

5.矿山设备：在矿山设备中，溢流阀常用于控制液压控制系统的动作速度以及驱动机构的负载，确保矿山设备的安全运行。

6.造船业：在造船业中，溢流阀被广泛应用于液压系统中，用于船舶的舵机控制、锚链机构、起重设备等，确保船舶运行时的安全性。

7.飞机冶金工程：在飞机冶金工程中，溢流阀通常被用作液压系统的安全装置，以保证液压系统的稳定和安全性，并防止系统超压造成的损坏。

总结而言，溢流阀作为控制压力的机械装置，具有较为广泛的应用范围。

溢流阀作远程调压的原理

溢流阀作远程调压的原理
溢流阀作远程调压的原理可以概括为以下几点:
一、溢流阀的工作原理
溢流阀是一种自操作调压阀,它利用主阀芯的自由运动实现对出口压力的自动调节。

其主要部件有主阀芯、弹簧、调节螺栓等。

它的工作原理是:当出口压力增加时,压力作用在主阀芯下面,克服弹簧力使主阀
芯升高,从而减小流量,降低出口压力;当出口压力下降时,弹簧力克服压力作用压
下主阀芯,增加流量,使出口压力上升。

这样利用主阀芯的自由运动可以自动调节和稳定系统出口压力。

二、溢流阀实现远程调压的方法
1. 一般的溢流阀出口压力取决于调节螺栓的紧固程度,用于现场机械调节。

为实现远程调节,可以为调节螺栓装备离心机构或电机执行机构,由遥控执行调节动作。

2. 可采用气动执行机构,用压缩空气作为动力源,通过气动执行缸带动调节螺栓
转动实现调压。

3. 使用电流/压力转换器,将电信号转换为气动信号,再由气动执行机构带动溢流
阀调节,实现电子远程控制。

4. 采用电动执行机构,如步进电机、伺服电机等,通过运动传动带动调节螺栓转动,直接实现电子或数字控制。

5. 利用微处理器或PLC实现数字式闭环控制,根据反馈信号智能调节溢流阀开度,使出口压力精确追踪设置值。

6. 远程监测压力,通过网络在控制中心监视压力变化,人工远程操作发送控制指令调节溢流阀。

7. 结合自动化系统,远程监控和智能控制溢流阀,实现对远距离管网系统压力的精确调节。

综上所述,溢流阀可通过多种方式实现远程智能化调节,自动稳定系统压力,使其适用于更复杂和EXTENSIVE的工业管网系统中。

溢流阀的工作原理及使用注意事项

溢流阀的工作原理及使用注意事项溢流阀是一种液压压力控制阀，在液压设备中主要起定压溢流作用，稳压，系统卸荷和安全保护作用。

溢流阀在装配或使用中，由于O形密封圈、组合密封圈的损坏，或者安装螺钉、管接头的松动，都可能造成不应有的外泄漏。

如果锥阀或主阀芯磨损过大，或者密封面接触不良，还将造成内泄漏过大，甚至影响正常工作。

定压溢流作用：在定量泵节流调节系统中，定量泵提供的是恒定流量。

当系统压力增大时，会使流量需求减小。

此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定（阀口常随压力波动开启）。

稳压作用：溢流阀串联在回油路上，溢流阀产生背压，运动部件平稳性增加。

系统卸荷作用：在溢流阀的遥控口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的遥控口通油箱，此时液压泵卸荷。

溢流阀此时作为卸荷阀使用。

安全保护作用：系统正常工作时，阀门关闭。

只有负载超过规定的极限（系统压力超过调定压力）时开启溢流，进行过载保护，使系统压力不再增加（通常使溢流阀的调定压力比系统最高工作压力高10%——20%）。

实际应用中一般有：作卸荷阀用，作远程调压阀，作高低压多级控制阀，作顺序阀，用于产生背压（串在回油路上）。

溢流阀一般有两种结构：1、直动型溢流阀。

2、先导式溢流阀。

对溢流阀的主要要求：调压范围大，调压偏差小，压力振摆小，动作灵敏，过载能力大，噪声小。

溢流阀注意事项：噪声和振动液压装置中容易产生噪声的元件一般认为是泵和阀，阀中又以溢流阀和电磁换向阀等为主。

产生噪声的因素很多。

溢流阀的噪声有流速声和机械声二种。

流速声中主要由油液振动、空穴以及液压冲击等原因产生的噪声。

机械声中主要由阀中零件的撞击和磨擦等原因产生的噪声。

（1）压力不均匀引起的噪声先导型溢流阀的导阀部分是一个易振部位如图3所示。

在高压情况下溢流时，导阀的轴向开口很小，仅0.003——0.006厘米。

过流面积很小，流速很高，可达200米/秒，易引起压力分布不均匀，使锥阀径向力不平衡而产生振动。

溢流阀的设计

溢流阀的设计一、溢流阀的工作原理溢流阀的工作原理基于液压力与弹簧力的平衡。

当系统压力低于溢流阀的设定压力时，阀芯在弹簧力的作用下处于关闭位置，阻止油液溢流。

当系统压力升高到超过设定压力时，液压力克服弹簧力，推动阀芯开启，油液通过溢流阀流回油箱，从而使系统压力不再升高，保持在设定值附近。

二、溢流阀的结构特点溢流阀通常由阀体、阀芯、弹簧、调节螺钉等部件组成。

阀体上有进油口、出油口和溢流口。

阀芯一般为锥阀或球阀，其运动决定了阀的开启和关闭。

弹簧提供阀芯关闭的预紧力，通过调节螺钉可以改变弹簧的压缩量，从而调整溢流阀的设定压力。

三、溢流阀的性能要求1、调压范围溢流阀应能在规定的范围内调节系统压力，以满足不同工况的需求。

2、压力稳定性在工作过程中，溢流阀应能保持系统压力的稳定，不受负载变化、油温变化等因素的影响。

3、响应速度当系统压力超过设定值时，溢流阀应能迅速开启，以避免系统压力过高造成损坏。

4、泄漏量在阀芯关闭状态下，溢流阀的泄漏量应尽可能小，以提高系统的效率。

四、溢流阀设计中的关键因素1、弹簧的设计弹簧的刚度和预压缩量直接影响溢流阀的设定压力和调压范围。

弹簧的材料选择、尺寸计算以及热处理工艺都需要精心设计，以保证弹簧的性能和寿命。

2、阀芯的设计阀芯的形状、尺寸和表面粗糙度对溢流阀的流量特性和泄漏量有重要影响。

阀芯的运动灵活性和密封性能也是设计中需要重点考虑的因素。

3、阀口的设计阀口的形状和尺寸决定了溢流阀的流量系数和压力损失。

合理设计阀口可以提高溢流阀的工作效率和性能。

4、阻尼孔的设计在溢流阀的结构中，常常设置阻尼孔来改善阀的响应特性和稳定性。

阻尼孔的大小和位置需要根据具体的系统要求进行精确计算和设计。

五、溢流阀的设计步骤1、确定系统的工作压力和流量要求根据液压系统的工作条件和负载特性，确定溢流阀需要控制的最大压力和通过的最大流量。

2、选择溢流阀的类型根据系统的要求和工作环境，选择合适的溢流阀类型，如直动式溢流阀或先导式溢流阀。

溢流阀工作原理

溢流阀工作原理引言：溢流阀是一种常用的液压控制元件，在液压系统中起着重要的作用。

它能够控制液压系统压力，保护系统的安全运行。

本文将详细介绍溢流阀的工作原理及其应用。

一、溢流阀的基本结构与类型溢流阀一般由阀体、阀芯、弹簧和调节螺钉等部件组成。

根据不同的工作原理和结构形式，溢流阀可以分为压力式溢流阀、单向式溢流阀和速度式溢流阀三种类型。

1. 压力式溢流阀：压力式溢流阀通过阀芯上的压力控制柱调节阀口的开度，从而控制液压系统的工作压力。

当系统压力超过设定值时，阀芯被推开，液压油从溢流口流出，以限制系统压力在设定范围内。

2. 单向式溢流阀：单向式溢流阀通过溢流孔和阀芯上的可调节限位柱来控制液压系统的工作流量。

当系统流量超过设定值时，阀芯被推开，液压油通过溢流孔流出，以限制系统流量。

3. 速度式溢流阀：速度式溢流阀通过阀芯的流道和溢流口控制液压缸的运动速度。

当阀芯打开时，液压油经过溢流口流入液压缸，调整溢流阀的开口面积可以控制液压缸的速度。

二、溢流阀的工作原理溢流阀的工作原理是基于流体的压力差和孔隙中的流体速度来实现的。

当液压系统的压力或流量超过设定值时，溢流阀会打开溢流孔，使部分流体流出或回流到油箱中，从而限制系统压力或流量在设定范围内。

三、溢流阀的应用溢流阀广泛应用于液压系统中的各种场合，如机床、冶金设备、船舶和航天器等。

以下是一些溢流阀常见的应用场景：1. 系统压力保护：溢流阀可以用于防止液压系统压力过高而导致设备损坏。

例如，在液压系统中，如果压力超过设定值，溢流阀会自动打开，将多余的液压油流出或回流到油箱中，从而保护液压系统的正常运行。

2. 速度控制：溢流阀还可以用于控制液压缸的运动速度。

通过调节溢流阀的开口面积或调节螺钉的位置，可以改变液压缸的运动速度，以适应不同的工作需求。

3. 流量控制：溢流阀也可以用于控制液压系统的流量。

当系统流量超过设定值时，溢流阀会自动打开，将多余的流体流出或回流到油箱中，以限制流量在设定范围内。

溢流阀的应用及原理图

溢流阀的应用及原理图1. 溢流阀的简介溢流阀，又称为压力缓冲阀或溢流节流阀，是一种常用的液压元件。

它广泛应用于工程机械、农机、船舶、航空航天等领域，用于控制液压系统中的压力，并在液压系统中起到过载保护的作用。

2. 溢流阀的工作原理溢流阀的工作原理基于流体力学和压力控制的原理。

其工作原理如下所述：1.溢流阀内部有一调节装置和一个活塞组成。

调节装置可调整溢流阀的工作压力。

2.当液压系统中的压力超过设定的工作压力时，溢流阀的调节装置会使活塞移动，以打开溢流口。

3.液压系统中的压力会通过溢流口流出，使压力得到控制，保持在设定的范围内。

4.当压力降低到设定的范围内时，调节装置会使活塞关闭溢流口，停止流体流出。

3. 溢流阀的应用溢流阀在液压系统中有多种应用，以下列举了几个常见的应用场景：1.过载保护：溢流阀可以在液压系统中起到过载保护的作用。

当系统中的压力超过设定的范围时，溢流阀会打开溢流口，将多余的液压油流出，以保护系统不受损坏。

2.管路平衡：在液压系统中，通过配置溢流阀，在多个液压缸上保持相同的压力，以实现管路平衡，使各液压缸能够同时运动。

3.阻尼调节：溢流阀可以用于调节液压缸的速度和动作阻尼。

通过调整溢流阀的阀芯开度，可以增加或减少溢流量，达到速度调节和阻尼调节的效果。

4.流量控制：通过调节溢流阀的阀芯开度，可以控制液压系统中的流量大小，实现对液压系统的流量控制。

4. 溢流阀的原理图下图为溢流阀的原理图：________| || || 液压源 ||________|||____|____| || 溢流阀 ||_ ____ __|| || || ______| | ||_|______|||___|____| || 液压缸 ||________|5. 结论溢流阀是一种常用的液压元件，通过调节溢流阀的工作原理，可以实现液压系统的压力控制、过载保护、流量控制等功能。

其应用场景广泛，并在工程机械、农机、船舶、航空航天等领域发挥重要作用。

溢流阀的工作原理和实际应用

溢流阀的工作原理和实际应用1. 溢流阀的定义溢流阀是一种用于控制流体的流量的装置，其工作原理基于流体的压力差异。

2. 溢流阀的工作原理溢流阀通过调节流体的流量来控制压力。

当流入溢流阀的流体压力超过设定值时，阀门会打开，允许一定量的流体流出，从而降低流入系统的压力。

当流体压力降低到设定值以下时，阀门关闭，阻止流体继续流出。

3. 溢流阀的组成溢流阀通常由以下几个部分组成：•阀体：包含了阀门和通道，用于控制流体的流量。

•弹簧：用于调节溢流阀的压力设定值。

•阀芯：通过阀门打开和关闭来控制流体流出的量。

•控制杆：用于连接弹簧和阀芯，实现对阀芯的控制。

4. 溢流阀的实际应用溢流阀在许多工业领域中有着广泛的应用，下面列举了一些常见的实际应用场景：4.1 液压系统溢流阀经常被用于液压系统中，以控制系统的压力，保护系统的安全和正常运行。

液压系统常常需要通过溢流阀来控制流体的流量，从而实现对系统压力的调节和控制。

4.2 汽车制动系统在汽车制动系统中，溢流阀被广泛应用。

当制动系统产生过高压力时，溢流阀会打开，释放一定量的液压来降低制动系统的压力，从而保证制动系统的安全和可靠性。

4.3 水力发电站水力发电站中的水轮机通常由溢流阀控制。

当水轮机的负载过高或供水不足时，溢流阀会打开，使水流流出，以保护水轮机的安全运行。

4.4 液体储罐液体储罐中的液位控制通常使用溢流阀来实现。

当液体的液位达到设定值时，溢流阀会打开，使溢出的液体流出，以维持液体的稳定液位。

4.5 液体供应系统在液体供应系统中，溢流阀被用于调节流量，以保持稳定的供液速度。

溢流阀可以根据需求调整流量，从而满足不同应用场景的需求。

5. 总结溢流阀通过控制流体的流量来实现对压力的调节和控制。

其组成部分包括阀体、弹簧、阀芯和控制杆等。

在实际应用中，溢流阀被广泛用于液压系统、汽车制动系统、水力发电站、液体储罐以及液体供应系统等领域。

溢流阀的应用可以保证相关系统的安全和正常运行。

溢流阀工作原理

溢流阀工作原理
溢流阀是一种用于控制液压系统压力的装置，它能够自动调节流体的流量，以保持系统的压力在设定的范围内稳定工作。

溢流阀通常由阀体、阀芯、弹簧和调节螺钉等部件组成。

工作原理如下：
1. 压力调节：溢流阀通过调节螺钉上的弹簧力来控制系统的工作压力。

当系统压力超过设定值时，阀芯受到压力的作用向上挪移，流体通过溢流阀的溢流口流回油箱，从而降低系统的压力。

2. 流量控制：溢流阀还能控制系统中的流量。

当流体通过溢流阀时，阀芯会根据流量大小的变化来调整溢流口的开启程度。

当流量增大时，阀芯会上升，溢流口开启程度增大，流体流回油箱的流量也增大，从而降低系统的压力。

相反，当流量减小时，阀芯会下降，溢流口开启程度减小，流体流回油箱的流量也减小，从而增加系统的压力。

3. 压力损失：溢流阀在工作过程中会产生一定的压力损失。

当流体通过溢流阀时，由于溢流口的存在，流体味产生一定的阻力，从而使得系统的压力降低。

这种压力损失可以通过调节螺钉上的弹簧力来控制。

4. 安全保护：溢流阀还具有安全保护的功能。

当系统发生故障或者超负荷时，溢流阀能够自动打开，将多余的流体流回油箱，以保护液压系统的安全运行。

总结起来，溢流阀通过调节螺钉上的弹簧力来控制系统的压力和流量，以保持系统在设定的压力范围内稳定工作。

它不仅能够实现压力调节和流量控制，还能提供安全保护功能，确保液压系统的正常运行。

溢流阀的工作原理和应用

溢流阀的工作原理和应用1. 溢流阀的概述溢流阀是一种常见的控制元件，用于调节液压系统中液压油的流量。

通常情况下，当系统压力超过预设值时，溢流阀会打开以保持系统压力稳定。

2. 溢流阀的工作原理溢流阀通常由一个调节弹簧和一个被压力推动的调节活塞组成。

当液压系统中的压力超过溢流阀设定的压力值时，压力将推动活塞移动，使阀门开启，以允许多余的液压油流回油箱。

当系统压力降低到设定值以下时，弹簧将活塞重新推回原位，关闭阀门。

3. 溢流阀的应用场景以下是溢流阀常见的应用场景：3.1. 液压系统的压力保护溢流阀被广泛应用于液压系统中，用于保护系统免受过高压力的损害。

当系统中的压力超过系统所能承受的压力范围时，溢流阀会自动打开以释放过多的液压油。

3.2. 液压缸的速度控制在液压系统中，溢流阀也可以用于调节液压缸的速度。

通过调节溢流阀的阀口大小，可以控制液压油进入液压缸的流量，从而调节液压缸的速度。

3.3. 液压系统的控制阀溢流阀还可以作为液压系统中的控制阀使用。

通过调节溢流阀的开启压力，可以控制整个液压系统的工作压力范围，从而实现对系统的精确控制。

3.4. 液压泵的保护在液压系统中，溢流阀还可用于保护液压泵。

当液压系统中的流量超过液压泵的额定流量时，溢流阀会打开，将多余的液压油流回油箱，以防止液压泵过载损坏。

4. 溢流阀的优点和注意事项4.1. 优点•溢流阀使用简单，维护方便。

•具有良好的压力稳定性和响应速度。

•可根据需求调整溢流阀的阀口大小和开启压力。

•可靠性高，使用寿命长。

4.2. 注意事项•在选择溢流阀时，需要考虑系统的最大工作压力和流量。

•确保溢流阀的调节范围和系统要求相匹配。

•定期检查和维护溢流阀，以确保其正常工作。

•避免使用不合适的工作介质和环境。

5. 总结溢流阀作为液压系统中的重要控制元件，具有广泛的应用场景。

通过调节溢流阀的开启压力和阀口大小，可以实现对液压系统压力、流量和速度的精确控制。

在使用溢流阀时，需要根据系统需求选择合适的型号，并定期进行检查和维护，以确保其正常工作。

溢流阀的原理和应用

溢流阀的原理和应用1. 溢流阀的基本原理溢流阀（Overflow Valve）是一种常用的液压控制元件，通过控制液压系统中液压油的流量来稳定液压系统的工作压力。

它在液压系统的回路中起到过载保护和压力控制的作用。

溢流阀的基本工作原理如下： - 当液压系统中的压力超过设定值时，溢流阀会打开，将多余的液压油引导回油箱，从而限制系统的工作压力。

- 当系统压力下降时，溢流阀会关闭，重新建立工作压力。

2. 溢流阀的应用领域溢流阀广泛应用于各个领域的液压系统中，下面列举了一些常见的应用领域：- 工程机械：包括挖掘机、起重机、装载机等，用于控制液压系统的工作压力，保护液压元件。

- 农业机械：如拖拉机、收割机、农用车辆等，用于控制液压系统的工作压力，提高操作稳定性和安全性。

- 汽车制造：用于汽车制动系统中的制动阀，控制制动力度。

- 航空航天：用于飞机、船舶等液压系统中，控制液压传动和舵机。

- 工业设备：如注塑机、压力机、液压冲床等，用于控制液压系统的工作压力，提高操作精确度和安全性。

3. 溢流阀的种类根据溢流阀的工作原理和结构，可以分为以下几种常见的类型：3.1. 调节型溢流阀调节型溢流阀具有可调的流量和压力设置，可以根据实际需求来调整溢流阀的工作参数。

这种溢流阀通常配有能够手动或自动调节的阀芯或阀块，用于控制溢流阀的开启和关闭。

调节型溢流阀广泛应用于工程机械等液压系统中。

3.2. 定值型溢流阀定值型溢流阀的流量和压力设置是固定的，无法进行调节。

这种溢流阀通常由固定的阀芯或阀盘控制，根据流体的流量和压力来决定溢流阀的开启和关闭。

定值型溢流阀适用于对流量和压力要求较为固定的系统。

3.3. 比例溢流阀比例溢流阀能够根据输入信号来调节溢流阀的流量和压力，实现液压系统的动态调节。

这种溢流阀通常由电控或电液联动控制，广泛应用于自动化控制系统中。

4. 溢流阀的特点和优势溢流阀作为液压系统中的重要元件，具有以下特点和优势： - 过载保护：当系统压力超过设定值时，溢流阀会自动打开，将多余的液压油引导回油箱，避免系统过载损坏。

溢流阀工作原理

溢流阀工作原理溢流阀是一种常见的液压元件，它在液压系统中起到了控制压力的重要作用。

溢流阀的工作原理是通过调节流量来控制压力的变化。

下面将详细介绍溢流阀的工作原理及其应用。

一、工作原理溢流阀由阀体、阀芯和弹簧组成。

当液压系统的压力超过设定的压力值时，溢流阀会打开，将多余的液体流出，以保持系统的稳定压力。

具体来说，溢流阀的工作原理如下：1. 静态工作原理当液压系统处于静止状态时，溢流阀处于关闭状态。

此时，液体通过溢流阀的进口进入阀体，但由于阀芯受到弹簧的压力而关闭出口，阻挠了液体的流动。

此时，液压系统的压力被限制在设定的压力范围内。

2. 动态工作原理当液压系统开始工作时，液体通过溢流阀的进口进入阀体。

当液压系统的压力超过设定的压力值时，阀芯会受到液压力的作用而被推动，从而打开溢流阀的出口。

这样，多余的液体就会通过溢流阀的出口流出，以保持系统的稳定压力。

3. 闭合工作原理当液压系统的压力下降到设定的压力值以下时，阀芯会受到弹簧的作用而恢复原位，关闭溢流阀的出口。

这样，液体就无法通过溢流阀的出口流出，系统的压力得以恢复。

二、应用领域溢流阀广泛应用于各种液压系统中，主要用于控制系统的压力，保护系统的安全稳定运行。

以下是几个常见的应用领域：1. 液压系统中的溢流阀可以用于控制液压缸的下降速度。

通过调节溢流阀的流量，可以控制液压缸的速度，使其在工作过程中达到最佳效果。

2. 溢流阀还可以用于液压系统中的过载保护。

当系统的压力超过设定的压力值时，溢流阀会自动打开，将多余的液体流出，以保护系统的安全运行。

3. 在液压系统中，溢流阀还可以用于控制液体的流量。

通过调节溢流阀的开启度，可以控制液体的流量，实现对系统的精确控制。

4. 溢流阀还常用于液压系统中的紧急停机装置。

当系统发生故障或者紧急情况时，溢流阀可以迅速打开，将液体流出，以实现系统的快速停机。

总结：溢流阀是液压系统中的重要元件，其工作原理通过调节流量来控制压力的变化。
