雨污水管道工程施工组织设计
雨污水管道工程施工组织设计雨污水管道工程施工方案一、编制依据:本工程的施工方案编制依据为以下文件:1.设计图纸和招标文件2.《给水排水管道工程施工及验收规范》GB—19973.《建筑工程施工质量验收标准》4.《建筑工程质量管理条例》5.《施工现场临时用电安全技术规范》46-886.《市政排水管渠工程质量检验评定标准》CJJ3-90二、工程概述:1.本工程位于烟台市芝罘区红旗西路,全长1940米,管道位置为道路南北两侧,包括敷设管道,砌筑检查井、溢流井等。
污水管道为承插口,橡胶圈接口,检查井采用D1000mm 和D1250mm圆形砖砌污水检查井,混凝土井盖;雨水管道为承插口,橡胶圈接口,检查井采用D1000mm、D1250mm和D1500mm圆形砖砌污水检查井,混凝土井盖。
2.主要工程量:污水管:D800钢筋混凝土圆管810m、D600钢筋混凝土圆管2580m、D500钢筋混凝土承插管2100m、D400钢筋混凝土承插管2640m、D300钢筋混凝土承插管134m、D400钢筋混凝土承插管134m,D1000砖砌圆形污水检查井(盖板式)252座,D1250污水检查井24座,土方开挖回填.6m³。
雨水管:D1000钢筋混凝土圆管560m、D800钢筋混凝土圆管5100m、D600钢筋混凝土圆管1660m、D500钢筋混凝土承插管1800m、D400钢筋混凝土承插管385m(预留管)、D300钢筋混凝土承插管220m(雨水联络管)、D600钢筋混凝土承插管53m(预留管)、D500钢筋混凝土承插管270m (预留管),D1000砖砌圆形污水检查井116座,D1500砖砌圆形污水检查井20座,D1250污水检查井170座,XXX开挖回填.4m³。
三、施工部署:3.1 施工部署:为保证工程质量和工期,我们公司特派精干的施工技术人员组成项目部,严密而又合理地组织施工。
根据现场情况安排流水与交叉施工,做好各工序间的衔接工作。
钢筋混凝土雨水、污水管道工程施工组织设计
钢筋混凝土雨水、污水管道施工方案施工顺序:土方开挖→山场土垫层→混凝土垫层→石屑垫层→二级砼承插管安装→检查井砌筑→污水管道闭水实验→管道二侧回石屑。
一、施工准备1、施工队伍进场后,必须先进行场地的整理,及时进行测量放样,准确放出管道布置的轴线和沟槽开挖的边线。
2、落实管道供应厂家,进行认真考查和认可,选定供应厂商,在保证质量的前提下,要求其具备足够的日生产能力,保证供应,满足施工进度要求。
3、雨污水管道施工所需的材料设备必须准备齐全,要满足规范设计要求。
4、管道施工前进行认真的技术质量安全交底,分工明确,责任到人。
二、施工安排及方法总说明1、条件具备后,尽早开始形成工作面,须先进行一段试验段的施工,得出经验数据,以指导后续施工。
2、雨水管管道沟槽采用挖掘机放坡开挖,在沟槽里设置排水槽、集水井,用水泵抽水排除积水,以保持沟槽干燥。
3、对于污水管道的施工,由于埋深较深,先将表土(粘性土)挖除一层(1.5m左右),有效降低沟槽深度,然后进行井点降水,打设挡土板桩,然后开挖沟槽,采用2~3道顶撑支护,铺设管道。
4、先深后浅,形成流水作业,以保证施工的连续性和施工进度。
三、雨水管道工程施工工艺管径为DN300、DN400、DN600、DN800和DN1000,全部为Ⅱ级承插式钢筋混凝土管。
(一)雨水管道施工工艺流程测量放线→沟槽挖土→管道基础施工→铺设管道→石砌检查井→沟槽回填(二)测量放线根据设计图,测设管道中心线和井中心位置,设立中心桩。
管道中心线和井中心位置须经监理复核。
根据施工管道直径大小,按规定的沟槽宽定出边线,开挖前用白粉划线来控制,在沟槽外窨井位置的两侧设置控制桩,并记录两桩至窨井中心的距离,以备校核。
(三)沟槽开挖和排水设施1、沟槽采用放坡开挖,明排水施工。
边坡1:1。
沟槽用反铲挖掘机开挖,人工修坡,开挖时,应在设计槽底高程以上保留一定余量,避免超挖, 槽底以上20cm必须用人工修整底面,槽底的松散土、淤泥、大石块等要及时清除,并保持沟槽干燥,两侧不进行边坡支护,修整好底面,立即进行基础施工。
钢筋混凝土排水管施工组织设计
钢筋混凝土排水管施工方案一、工程概述船路(外环东路-新园路)K8+700~K9+401(本方案施工段为K8+700~K9+140)雨水管线,K8+850~K8+700、K8+850~K9+401两段雨水同时导入位于K8+850南北向DN2000雨水管道后排入原有沟渠排水系统,本方案施工各型号雨水管线长度:DN2000:100米、DN800:480米、DN600:73米、DN500:250米、DN400:136米。
采用的规与规程:1、《室外排水设计规》(GB50014-2006)2、《给排水工程结构设计规》GBJ69-20023、《给排水管道结构设计规》GB50032-2003二、工程特点1、管材采用承插式Ⅱ级钢筋混凝土管;2、钢筋混凝土管工程作为道路工程的附属设施,在施工组织安排上要充分考虑与道路工程施工的配合,确保不影响主体工程的进度;3、管道接口直接关系到系统的闭水性能,是排水管道施工的关键工序,必须严格依照设计图纸及有关规进行施工。
三、工程材料准备1、材料部门按项目经理部的要求:按材料计划清单及时采购材料。
2、材料应有材质证书,设备应有说明书和合格证。
3、各种材料设备严格按其要求妥善存放保管,在临时征用地建库房及堆放场地。
4、钢筋混凝土排水管定货时应注明管顶覆土深度。
四、机工具准备供应部门按计划清单备齐施工所需的各种机具、工具,并送到现场或施工驻地。
五、施工方案1、施工方法施工放样→沟槽开挖→地基验槽及处理→管道平基→管道安装→管座→抹带→管道附属井砌筑→闭水试验→分层回填及地面恢复在垂直方向上采用先深后浅的施工原则。
2、测量放线1)测量放线前由专业测量工程师对甲方提供的控制桩点进行复.据,每隔20米钉设标记桩并加以保护。
2)按设计图中设计边坡坡度算出沟槽上口宽度,然后以管道中心线为准两边平分即为沟槽边线,用白灰作标记,施工按此线开挖管槽。
3、沟槽开挖根据设计图纸的要求开挖沟槽,采用人工配合机械开挖,工字钢、槽钢、木板支护的方法施工。

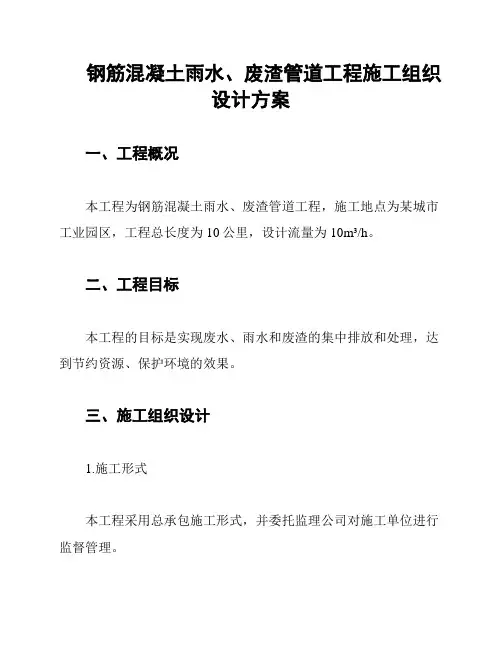

钢筋混凝土雨水、废渣管道工程施工组织设计方案
钢筋混凝土雨水、废渣管道工程施工组织设计方案一、工程概况本工程为钢筋混凝土雨水、废渣管道工程,施工地点为某城市工业园区,工程总长度为10公里,设计流量为10m³/h。
二、工程目标本工程的目标是实现废水、雨水和废渣的集中排放和处理,达到节约资源、保护环境的效果。
三、施工组织设计1.施工形式本工程采用总承包施工形式,并委托监理公司对施工单位进行监督管理。
2.施工单位管理所有施工单位均需具有相应的资质和施工经验,并需要提交工程施工、安全、质量等方面的承诺书。
3.施工流程根据工程实际情况,确定以下施工流程:(1)现场勘测。
清理现场并进行勘测,确定管道敷设的具体位置和深度。
(2)土方开挖。
根据勘测结果,开挖基坑,进行土方回填和压实。
(3)管道敷设。
根据设计要求,逐段进行管道敷设。
(4)管道连接。
对管道进行连接,使用专业附件完成。
(5)试压和漏水测试。
对管道进行试压和漏水测试,并完成相应的记录。
(6)桩基加固。
对管道进行桩基加固,确保管道的安全性。
(7)返填和平整。
对管道周围进行返填和平整。
(8)竣工验收。
完成工程竣工验收,做好相关资料的归档和整理工作。
4.安全措施(1)工人上岗前需进行培训,并遵守相关安全规定和操作流程。
(2)在施工现场设置警戒区,并配备专人进行管控。
(3)使用专业工具和设备,不得使用带电作业。
(4)在施工现场设置专门的消防器材和应急设备。
四、工程预算本工程预算总投资为300万元,其中劳务费用占30%。
预算主要包括:(1)人工和技术服务费;(2)机械设备租赁费;(3)施工材料费;(4)安全防护费。
五、施工进度计划本工程总工期为6个月,具体进度安排如下:六、质量管理为确保工程质量,施工单位需制定相应的质量保障计划,并按照计划执行。
七、变更管理在工程施工过程中,如需进行设计变更或施工变更,需提交变更申请,并经审核确定后方可执行。
八、工程风险及应对措施为应对工程施工过程中可能存在的风险,施工单位需建立风险管理机制,并及时采取相应的应对措施,确保工程顺利完成。

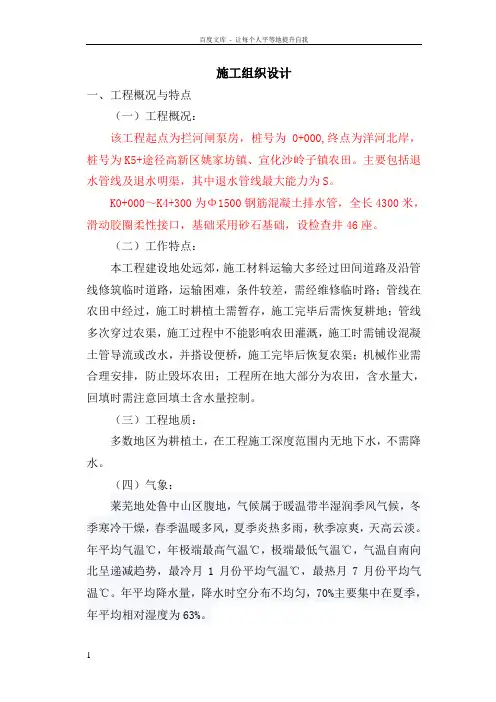

钢筋混凝土排水管管道工程施工组织设计
施工组织设计一、工程概况与特点(一)工程概况:该工程起点为拦河闸泵房,桩号为0+000,终点为洋河北岸,桩号为K5+途径高新区姚家坊镇、宣化沙岭子镇农田。
主要包括退水管线及退水明渠,其中退水管线最大能力为S。
K0+000~K4+300为Φ1500钢筋混凝土排水管,全长4300米,滑动胶圈柔性接口,基础采用砂石基础,设检查井46座。
(二)工作特点:本工程建设地处远郊,施工材料运输大多经过田间道路及沿管线修筑临时道路,运输困难,条件较差,需经维修临时路;管线在农田中经过,施工时耕植土需暂存,施工完毕后需恢复耕地;管线多次穿过农渠,施工过程中不能影响农田灌溉,施工时需铺设混凝土管导流或改水,并搭设便桥,施工完毕后恢复农渠;机械作业需合理安排,防止毁坏农田;工程所在地大部分为农田,含水量大,回填时需注意回填土含水量控制。
(三)工程地质:多数地区为耕植土,在工程施工深度范围内无地下水,不需降水。
(四)气象:莱芜地处鲁中山区腹地,气候属于暖温带半湿润季风气候,冬季寒冷干燥,春季温暖多风,夏季炎热多雨,秋季凉爽,天高云淡。
年平均气温℃,年极端最高气温℃,极端最低气温℃,气温自南向北呈递减趋势,最冷月1月份平均气温℃,最热月7月份平均气温℃。
年平均降水量,降水时空分布不均匀,70%主要集中在夏季,年平均相对湿度为63%。
(五)质量目标:优良工程目标:2014年月日——2015年月日计划工期天工程建设单位:某排水有限公司工程设计单位:莱芜市水利勘察建筑设计院工程施工单位:某市政工程管理处工程监理单位:某监理公司二、施工准备(一)施工现场准备工作1、做好“三通一平”,其中水源、电源就附近单位、村镇可提供的水、电源与相关单位协商解决,并调查好现场地下管线障碍物情况。
2、对拆迁范围内的拆迁工作,应积极配合业主进行。
3. 做好测量放线工作。
4、落实好施工期间地面道路正常通行及安全文明施工措施。
5、机械设备的调整及购置。
6、做好材料计划及进场工作。
雨污水管道施工设计方案
七、施工组织设计XXXXXXXXXXXXXXXX工程一标段工程施工组织设计一、主要施工内容雨水管道: 1.垫层、基础材质及厚度:180°素混凝土基础2.规格:Ⅱ级钢筋混凝土承插管1000*100*4000mm3.接口方式:胶圈接口4.管道检验及试验要求:管道闭水试验雨水检查井:1.90°扇形混凝土雨水检查井2.内径:1300mm污水管道: 1.材质及规格:聚乙烯塑钢缠绕排水管,DN7002.连接形式:电热熔连接3.管道检验及试验要求:管道闭水试验污水检查井:1.Φ1250混凝土圆形污水检查井,井深3米二、施工准备(一)技术准备1、熟悉、会审施工图,力求将图纸中的问题解决在施工前。
2、将雨污水井按一定的顺序编号确保不重复,以利施工时不混淆及资料的正确描述。
3、在从业主方拷贝来的施工总平面图上,标注出雨污水井位相对房屋转角或特征点的距离,以利施工时管道中线的控制及监理和业主的检查验收。
4、编制和审定施工方案、施工预算,为全面控制提供准确的依据。
5、编制机具、材料、构件加工和外购委托计划,力求保证工期进度的需要。
6、根据施工预算提出的劳动力计划,做好组织落实,保证施工需要。
(二)现场准备1、在施工区边上找一块空地,经业主同意后,在开工前搭设好临时设施.2、接好临时用水用电。
临时用电由建设单位提供电源,由附近电源接用,增加电表,加设配电箱,其费用计入报价中;临时用水中的生活用水拟用自来水,由建设单位指定位置接入。
3、认真组织测量放线,确保定位准备,做好控制桩和水准点。
4、做好施工现场的雨水及施工、生活用水的排放,特别是搅拌机、生活区的污水要妥善处理。
5、材料分期分批组织进场,并提前做好复验工作。
(三)材料的准备(1) 根据本施工组织设计中的施工进度结合施工预算中的工料分析,编制工程所需材料用量计划,做好备料、供料和确定仓库、堆场面积及组织运输的依据。
(2) 根据材料需求量计划,做好材料的申请、订货和采购工作,使计划得以落实。
钢筋混凝土污水处理厂工程施工组织设计
钢筋混凝土泵站工程施工组织设计xxx工程施工组织设计§1 施工组织设计编制说明§1。
1 编制指导思想承蒙xxx排水工程有限公司邀请我公司参加xxx工程Ⅱ标段的投标。
我们将以“为建设单位提供最优质的服务”为基本指导思想,投入我公司最精良的骨干施工队伍,以最优良的工作质量保证建造令建设单位最满意的优质工程为目标,创造绿色的施工环境,以严格的成本管理,最适宜本工程的新技术、新工艺提高质量,最大限度地降低工料消耗水平,保证建设单位的每一份投入都能获得满意的回报。
《xxx工程施工组织设计》是我公司对xxx工程的投标文件之一。
这是我公司在认真阅读有关文件,熟悉图纸,了解设计意图和对现场考察的基础上,编制的一部对工程质量、成本、工期等方面程序化的纲领性文件。
我们力求在《施工组织设计》中履行我们对建设单位每一项承诺,希望能以经济合理、技术先进、切实可行的施工方案,严谨务实的工作作风,赢得建设单位对我们的信赖.本《施工组织设计》在编写过程中,力求以较短的篇幅,在较短的时间内,让各位专家知晓本《施工组织设计》所表述的重点和难点;以精当、凝炼的语言,详实的图解,图文并茂地为各位工程专家充分展示仅用一般工程语言难以表达的重点信息,一般的信息作简明阐述,供各位专家选择.另外我公司非常珍惜建设单位给予我们的这次宝贵的机会,若我公司有幸中标,我们将依据本《施工组织设计》确定的原则,遵循我公司的技术管理规定和质量体系文件,在设计交底图纸会审之后编制详细的专项工程施工方案和作业指导书,为工作提供完整的技术性文件,用以指导施工,确保优质、高速,安全地完成本工程的建设,给建设单位递交一个满意的工程。
二○○一年三月二十日§1。
2 编制依据1.本工程招标文件2.公司质量体系保证手册(第三版)3.公司质量体系程序文件(第三版)4.建筑安装分项工程施工工艺标准(DBJ01—26-96)5.土方与爆破工程施工及验收规范(GBJ201-83)6.地基与基础工程施工及验收规范(GBJ202—83)7.地下工程防水施工及验收规范(GB50205—95)9.建筑地面工程施工及验收规范(GB50209-95)10.屋面工程施工及验收规范(GB50207—94)11.建筑装饰工程施工及验收规范(JGJ73-91)12.工程测量规范(GB50026-93)13.砌体工程施工及验收规范(GBJ50203—98)14.建筑安装工程质量检验评定统一标准(GBJ300—88)15.建筑工程质量检验评定标准(GBJ302—88)16.地下工程防水技术规范(GBJ108—87)17.混凝土检验评定标准(GBJ107-87)18.建筑施工安全检查评分标准(JGJ59-88)19.混凝土质量控制标准(GB50164—92)20.钢结构工程施工及验收规范(GB50205—95)21.预制混凝土构件质量检验评定标准( GBJ321—90)22.钢筋焊接及验收规程(JGJ18—96)23.给水排水构筑物施工及验收规范(GBJ141-90)24.补偿收缩混凝土防水施工工法(YJGF22—92)25.粉煤灰混凝土应用技术规程(GBJ146—90)26.工程网络计划技术规程(JGJ/T121-99)27.带肋钢筋套筒挤压连接技术规程(JGJ108-96)28.混凝土结构工程施工及验收规范(GB50204—92)29.混凝土外加剂应用技术规程(GBJ119-88)30.混凝土泵送技术规程(JGJ/T10—95)§2 工程概况本工程是xxx省xxx工程,日处理城市污水15万t,本工程是2000 年xxx省重点建设项目,工程总投资24738 万元.本方案仅适用于II标段。
雨水、污水施工组织设计
(五)施工组织设计一、施工程序总体设想及施工段划分第一节、编制说明我公司十分荣幸能参加(自己添加下工程名称)第二标段投标,经认真阅读了招标文件、施工图纸及踏勘施工现场,同时结合本工程施工特点,认真编制了本工程的施工组织设计,以作为参加投标和编制预算的依据,一旦我公司中标,我们将认真贯彻国家对工程建设的各项方针和政策,严格执行工程建设程序,保证重点,统筹安排,遵守招标文件的规定与投标书的承诺,安排有丰富工程施工经验的项目经理、施工管理人员和施工班组进场施工,发挥我公司有同类型工程成熟的施工经验及综合技术优势,严密组织、科学管理、精心施工,以高质量、快速度的施工业绩报答建设单位对我们的信任和支持.第二节、编制依据(一)、依据设计文件的要求,本招标工程项目的村料、设备达到下列现行中华人民共和国以及省、自治区、直辖市或工程建设标准、规范要求。
1、《建筑工程项目管理规范》GB/T50326-20012、《工程测量规范》GB50026—933、《钢筋焊接及验收规程》JGJ18-964、《建设工程监理规范》GB50319—20015、《建筑安装工程施工质量统一验收标准》GB50300-20016、《建筑地基基础工程施工质量验收规范》GB50202-20027、《砌体工程施工质量验收规范》 GB50203-20028、《混凝土结构工程施工质量验收规范》GB50204—20029、《建筑地面工程施工质量验收规范》GB50209-200210、《建筑装饰装修工程施工质量验收规范》GB50210-200111、《建筑给排水及采暖工程施工质量验收规范》(GB50242-2002)12、《屋面工程质量验收规范》(GB50207—2002)13、《建筑机械使用安全技术规程》JGJ33-200114、《建设工程文件归档整理规范》GB/50328—200115、《公路水泥混凝土路面设计规范》(JTG D30—2004)16、《粉煤灰石灰类道路基层施工及验收规程》(CJJ 4-97)17、《公路路面基层施工技术规范》(JTJ034-2000)18、《市政道路工程质量检验评定标准》(CJJ 37—90)19、《城镇道路工程施工与质量验收规范》(CJJ 1—2008)20、《公路水泥混凝土路面施工技术规范》(JTGF30—2003)21、国家、地方、行业现行的建设工程强制性条文、其他规范和标准22、国家、地方、行业现行的有关材料、设备的规范和标准第三节、施工总体设计及部署本工程为(自己添加工程名称),建设单位(自己添加下),工程建设地点在(自己添加下)。
雨、污排水管网施工组织设计
长安福特汽车有限公司南京第二工厂乘用车项目一期整车工程雨、污排水管网施工方案长安建设工程有限公司南京项目部编制日期:2005年10月13日目录1.编制说明 (3)1.1编制依据 (3)1.2工程技术规范标准 (3)2.工程概况 (4)3.施工布署 (5)3.1施工组织机构设置 (5)3.2工程施工管理目标 (5)4.施工总平面布置 (7)4.1施工用电及施工用水 (7)4.2 施工办公及生活设施 (8)5施工进度计划 (8)6施工准备 (8)6.1施工现场准备 (8)6.2技术准备 (8)6.3物资准备 (8)6.4劳动组织准备(详见劳动力计划表) (9)6.5主要实物量表 (9)7、主要施工方法 (10)7.1 施测方案 (10)7.2 管沟及管井土建工程 (11)7.3 室外雨、污水管道安装工程 (15)7.4 管沟、井土方回填 (16)8.工期、质量保证措施 (17)8.1工期保证措施 (17)8.2质量保证措施 (20)8.3 管理制度 (27)8.4施工质量检测方法 (29)9.安全保证措施及安全管理体系 (30)9.1安全生产目标 (30)9.2安全保证体系和现场安全管理流程图 (30)9.3 总体措施 (31)9.4项目经理部施工现场安全管理 (31)9.5安全施工过程控制措施 (33)9.6安全管理制度 (36)10.确保文明施工、环保的技术组织措施 (37)10.1文明施工目标 (37)11.雨季施工措施 (38)12.降低成本的措施 (39)1.编制说明1.1编制依据国家有关市政工程施工验收规范、标准及有关规定。
业主2005年8月22日提供的图纸。
05年8月29日图纸会审及设计交底。
本公司质量体系文件及其它支持性文件。
本公司的施工经验及技术成果。
1.2工程技术规范标准本工程应严格按照现行施工验收规范和施工图纸进行施工。
1.2.1国家关于市政工程建设现行的有关法律、法规及行业有关规定。
雨污水管道施工组织设计
5.2排水工程该标段设计排水管线均为明挖开槽施工。
5.2.1雨污水管线施工工艺流程5.2.2沟槽开挖采用机械挖槽人工配合清底。
机械挖槽应确保槽底土壤不被扰动,设计槽底高程以上留20cm、人工清挖以避免超挖。
本标段雨水管线比污水管线埋深大,施工时,先行施工雨水管线,相邻位置的污水管线待雨水管线回填完毕后在进行沟槽开挖。
严格控制槽底高程和宽度,防止超挖。
堆土在距槽边1m以外,并适合留出运输材料工作面。
为保证边坡稳定,槽深小于3m时,边坡为1:0.33,槽深3-5m时,边坡为1:0.5。
槽边1m处沿沟槽走向设1.2m高红白漆护栏,夜间护栏上设置警示灯,防止坠落伤人。
同时围防汛埂,以防雨水冲槽。
5.2.3砂石基础施工砂砾垫层基础应按设计要求在槽底铺设设计规定厚度的砂砾垫层,并用机具压实,其压实度应达振动台试验法干密度的85%~90%。
压实后整平,吊中心线,并在估计垫层预沉量的前提下复核垫层高程。
基础做好后应按排水管位置开挖承插口工作坑,使接口操作阶段保持管子大管头部分悬空。
5.2.4钢筋混凝土管铺设(1)钢筋混凝土管应符合现行国家有关质量标准规定。
铺设前应进行外观检查,符合标准方可使用。
管节安装前应进行外观检查,发现裂纹、管口有残缺者不得使用,管节的质量必须符合《混凝土和钢筋混凝土排水管》(GB11836-1999)的质量标准要求。
管体内外表面应无漏筋、空鼓(用重250g的轻锤检查保护层空鼓情况)、蜂窝、裂纹、脱皮、碰伤等缺陷。
承口、插口工作面应光滑平整,局部凹凸度用尺量不超过2mm。
用专用量径尺量并记录每根管的承口内径,插口外径极其椭圆度,承插口配合的环型间隙,应能满足选配的胶圈的要求。
对出厂时间过长(跨季度),质量有所降低的管子必须经水压试验,合格后厂出具复检合格证明书,方可使用。
吊管前应找出管体重心,作出标志,并采用专用起吊工具满足管体起吊安全要求。
厂家配套供应的胶圈在安装前,应逐根测量承口内径、插口外径及其椭圆度,做好记录。
钢筋混凝土雨水污水管道工程施工组织设计方案
钢筋混凝土雨水污水管道工程施工组织设计方案.docx.钢筋混凝土雨水、污水管道施工方案施工顺序:土方开挖山场土垫层混凝土垫层石屑垫层二级砼承插管安装检查井砌筑污水管道闭水实验管道二侧回石屑。
一、施工准备1、施工队伍进场后,必须先进行场地的整理,及时进行测量放样,准确放出管道布置的轴线和沟槽开挖的边线。
2、落实管道供应厂家,进行认真考查和认可,选定供应厂商,在保证质量的前提下,要求其具备足够的日生产能力,保证供应,满足施工进度要求。
3、雨污水管道施工所需的材料设备必须准备齐全,要满足规范设计要求。
4、管道施工前进行认真的技术质量安全交底,分工明确,责任到人。
二、施工安排及方法总说明1、条件具备后,尽早开始形成工作面,须先进行一段试验段的施工,得出经验数据,以指导后续施工。
2、雨水管管道沟槽采用挖掘机放坡开挖,在沟槽里设置排水槽、集水井,用水泵抽水排除积水,以保持沟槽干燥。
3、对于污水管道的施工,由于埋深较深,先将表土(粘性土)挖除一层(1.5m左右),有效降低沟槽深度,然后进行井点降水,打设挡土板桩,然后开挖沟槽,采用23道顶撑支护,铺设管道。
4、先深后浅,形成流水作业,以保证施工的连续性和施工进度。
三、雨水管道工程施工工艺管径为DN300、DN400、DN600、DN800和DN1000,全部为级承插式钢筋混凝土管。
(一)雨水管道施工工艺流程测量放线沟槽挖土管道基础施工铺设管道石砌检查井沟槽回填(二)测量放线根据设计图,测设管道中心线和井中心位置,设立中心桩。
管道中心线和井中心位置须经监理复核。
根据施工管道直径大小,按规定的沟槽宽定出边线,开挖前用白粉划线来控制,在沟槽外窨井位置的两侧设置控制桩,并记录两桩至窨井中心的距离,以备校核。
(三)沟槽开挖和排水设施1、沟槽采用放坡开挖,明排水施工。
边坡1:1。
沟槽用反铲挖掘机开挖,人工修坡,开挖时,应在设计槽底高程以上保留一定余量,避免超挖,槽底以上20cm必须用人工修整底面,槽底的松散土、淤泥、大石块等要及时清除,并保持沟槽干燥,两侧不进行边坡支护,修整好底面,立即进行基础施工。
钢筋混凝土雨水管工程施工组织设计方案
钢筋混凝土雨水管工程施工方案一、施工方法1、钢筋混凝雨水管1.钢筋混凝土雨水管施工方法1.1基槽开挖1.1.1机械开挖配合人工刷坡检底基槽开挖采用反铲挖掘机挖装,土方边开挖边运输,人工配合刷坡检底的开挖方法,开挖之前先进行精确的测量放线,用白灰撒出开挖轮廓线,按1:0.33进行放坡,每侧考虑30cm工作面。
若遇地下水可将水引至检查井,在基底外作一集水坑,用一台ф50水泵排出路基外。
挖至设计标高后,检查基底承载力,基槽位置、标高、几何尺寸及轴线是否符合设计要求,进行碎石垫层及砼垫层的施工,及时按程序填写检验申请批复单,请监理工程师验收签字后,立即下基。
随后对基础进行放样待安装。
2、雨水管、检查井的施工方法安管及检查井砌筑:雨水管采用预制管,在够卖预制前进行考察,质量及供应能力都必须满足设计及施工期的要求,并取得监理工程师认可,在到货时进行检查,若有质量问题的必须进行隔离,限期清除场外。
安装采用吊车配合人工进行,管节之间的缝宽必须保证在10mm,同时挂线安装,保证管内底在同一流水面上。
管带及管座施工前必须对管外壁进行凿毛处理,管带施工完后在初凝前必须进行收浆,同时安排专人洒水养护。
检查井砌筑按照三顺一丁的方法进行砌筑,严禁干砖上墙,一旦发现一律返工,砂浆灰缝必须控制在10~12mm,砂浆水平灰缝饱满度控制在85%以上,严禁出现错缝现象。
在砌筑完后进行水泥砂浆抹灰处理,在抹灰上必须控制好平整度及阴阳角的方正。
雨水管及检查井周边回填:在管道安装完后并取得监理工程师的检验认可,进行分层回填,在管顶以下管周边的压实机械采用立式打夯机分层夯实,分层取样确定压实度。
在管顶以上采用压路机进行分层静压,分层取样确定压实度。
3. 基座的施工基座可立模现浇,砼使用强制式砼搅拌机现场拌合,基座的尺寸应符合设计要求,砼浇灌采用插入式振动棒进行施工。
4. 管节的安装雨水管管节从两检查井最低标高往最高标高开始安装,使接头面向上游,每节雨水管应紧贴于基面上,使涵管受力均匀,所有管节应按正确的轴线和坡度敷设。
排水管道工程施工组织设计
本工程排水采用雨、污水分流的排水体制。
雨水管道管径Φ600- Φ 1200 采用承插式钢筋混凝土成品管;管径Φ1350- Φ2400 采用企口式钢筋混凝土管;管径Φ2700、Φ3000 及穿越道路过河管涵处雨水管道采用 F 型钢承口式钢筋混凝土管。
雨水连管采用DN300UPVC 加筋管,管道坡度≥ 1% 。
污水管道管径 DN300,DN400 管采用 HDPE 管, DN600-DN1000 采用玻璃纤维增强塑料夹砂成品管,ф1200- ф1350 采用F 型钢承口式钢筋混凝土管。
主要工程量如下:雨水管道:φ600 承插式钢筋混凝土管φ800 承插式钢筋混凝土管φ1000 承插式钢筋混凝土管φ1200 企口式钢筋混凝土管φ1500 企口式钢筋混凝土管φ1650 企口式钢筋混凝土管φ1800 企口式钢筋混凝土管φ2200 企口式钢筋混凝土管φ3000F 型钢承插式钢筋混凝土管污水管道:472 米160 米30 米34 米154 米185 米52 米413 米245.5 米DN300PVC 管DN400PVC 管DN400HDPE 管DN600 玻璃钢夹砂污水管178 米246 米589 米230 米砖砌窨井750*750 砼基础砖砌窨井共15 座;1000*1000 砼基础砖砌窨井共40 座;1000*1300 砼基础砖砌窨井共6 座;1100*1550 砼基础砖砌窨井共1 座;1100*2100 砼基础砖砌窨井共7 座;1100*2300 砼基础砖砌窨井共2 座;1100*1950 砼基础砖砌窨井共3 座;1100*2750 砼基础砖砌窨井共10 座;特殊井10 座;管涵(2Ф1000),涵洞底部标高 1.7,长度 52 米,洞口采用八字式。
测量放样,根据道路中线及设计文件放出管道中线,由此用白灰线放出开 挖边线,井点管线、井位等,在挖土及排管过程中,由水准仪直接控制其管道 结构各层标高,由经纬仪直接控制管道中线。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
钢筋混凝土雨水、污水管道工程施工组织设计钢筋混凝土雨水、污水管道施工方案施工顺序:土方开挖→山场土垫层→混凝土垫层→石屑垫层→二级砼承插管安装→检查井砌筑→污水管道闭水实验→管道二侧回石屑。
一、施工准备1、施工队伍进场后,必须先进行场地的整理,及时进行测量放样,准确放出管道布置的轴线和沟槽开挖的边线。
2、落实管道供应厂家,进行认真考查和认可,选定供应厂商,在保证质量的前提下,要求其具备足够的日生产能力,保证供应,满足施工进度要求。
3、雨污水管道施工所需的材料设备必须准备齐全,要满足规范设计要求。
4、管道施工前进行认真的技术质量安全交底,分工明确,责任到人。
二、施工安排及方法总说明1、条件具备后,尽早开始形成工作面,须先进行一段试验段的施工,得出经验数据,以指导后续施工。
2、雨水管管道沟槽采用挖掘机放坡开挖,在沟槽里设置排水槽、集水井,用水泵抽水排除积水,以保持沟槽干燥。
3、对于污水管道的施工,由于埋深较深,先将表土(粘性土)挖除一层(1.5m左右),有效降低沟槽深度,然后进行井点降水,打设挡土板桩,然后开挖沟槽,采用2~3道顶撑支护,铺设管道。
4、先深后浅,形成流水作业,以保证施工的连续性和施工进度。
三、雨水管道工程施工工艺管径为DN300、DN400、DN600、DN800和DN1000,全部为Ⅱ级承插式钢筋混凝土管。
(一)雨水管道施工工艺流程测量放线→沟槽挖土→管道基础施工→铺设管道→石砌检查井→沟槽回填(二)测量放线根据设计图,测设管道中心线和井中心位置,设立中心桩。
管道中心线和井中心位置须经监理复核。
根据施工管道直径大小,按规定的沟槽宽定出边线,开挖前用白粉划线来控制,在沟槽外窨井位置的两侧设置控制桩,并记录两桩至窨井中心的距离,以备校核。
(三)沟槽开挖和排水设施1、沟槽采用放坡开挖,明排水施工。
边坡1:1。
沟槽用反铲挖掘机开挖,人工修坡,开挖时,应在设计槽底高程以上保留一定余量,避免超挖, 槽底以上20cm必须用人工修整底面,槽底的松散土、淤泥、大石块等要及时清除,并保持沟槽干燥,两侧不进行边坡支护,修整好底面,立即进行基础施工。
2、槽边堆土高度不宜高于1.5m(堆土边坡内侧按照1:1.5控制),在电杆、变压器附近堆土时其高度要考虑到距电线的安全距离,离槽边距离不得小于1.2m,施工机具设备停放离沟槽距离不得小于0.8m。
3、管道沟槽采用明沟排水法进行施工排水,具体方法如下:4、在沟槽的开挖过程中,在槽底设置排水沟,将地表水或槽底、槽坡渗流出来的地下水汇集到槽底的排水沟内,然后通过排水沟流入集水井,再用水泵将水抽走,抽出的水直接排入附近排水明沟,以保持沟槽干燥。
5、排水沟深度比沟槽底低0.2m,集水井比排水沟低0.3m~0.5m,并保持水流畅通。
6、沟槽开挖具体方案见本章→第二节→沟槽土方施工工艺,本处不在详说。
(四)管道基础施工1、在沟槽开挖完毕后,在槽口上方每隔20m或30m设置一个龙门板,基础施工前,必须及时复核高程样板标高,以控制挖土、垫层和基础面标高。
龙门板必须稳定牢固,有一定刚度且不易变形,其顶部保持水平,用全站仪将中心位置测设在龙门板上并钉上中心钉,安装时在中心钉上系上锤球,确定中心位置,以中心线为准放出基础或垫层边线,如图所示。
基础的底层土应人工挖除,修整槽底,如有超挖应用砾石砂或碎石等填实。
2、管底山场碎石土垫层当管道沟槽挖成,验槽达到设计要求,可以从高程样板上测出铺筑高度,插入木桩控制标高,即可进行砾石砂铺设。
砾石砂最大粒径应小于7cm,铺筑前槽内不得有积水和淤泥。
山场碎石土垫层具体方案见本章→第二节→沟槽土方施工工艺,本处不在详说。
3、石屑垫层的铺设石屑以相应的管道基础宽度,进行铺筑、摊平、拍实。
(五)管节的预制、运输及现场堆放1、管道在预制时,我部将派施工技术人员会同监理不定期到厂方检查。
管道采用汽车运输。
2、运至现场的管道视现场情况就近沿途单排堆放。
堆放时严禁管道中间有硬物顶撞,防止管道碰坏,同时服从现场调度排放,不得防碍机械的通行。
待用的管材要进行检查验收,如有裂缝等缺陷的管材,不得使用,并做好记录,退回原厂。
管节堆放,必须在起重机工作幅度范围内。
两节管间要有一定间隙,以便捆管。
管节捆绑生扣,可滚管,也可在地上开槽穿绳。
钢丝绳不得从管心串过吊装。
3、吊绳宜采用Ф3.65钢丝绳(抗拉强度为1961Mpa),所有绳扣均采用插辫方法,每扣不少于7花以便卸扣。
注:其中L为管长;Φ为管径;H≥L-2/5L;单根绳长≥Φ×3.5+1.2H。
4、根据现场施工条件,管节重量大小选择起重设备。
采用汽车吊(或者履带吊、挖掘机等)下管,下管应轻落,防止造成管材损坏和混凝土基础断裂。
5、下管用的起吊设备应停放在坚实的基础上,若地面软弱,要用方木、钢板等铺垫进行加固。
下管时要有专人指挥。
6、操作人员上下沟槽时,采用扶梯,扶梯要高出地面1m,人员上下时要密切配合,防止意外。
(六)铺设管道1、本工程管道安装采用吊机下管、稳管,雨水管管径为DN300~DN1200,在施工时以逆流方向进行铺设,承口应对向上游,插口对向下游,铺设前承口和插口用清水刷净。
2、稳管时,相邻两管底部应齐平。
为避免因紧密相接使管口破损,并使柔性接口能承受少量弯曲,管子两端面之间应预留约1厘米的间隙。
3、排管前需检查混凝土基础的标高、轴线,清除基础表面的污泥、杂物及积水,在基础上弹出排管中心线。
标高经复核后方可排管,排管时以控制管内底标高为准。
4、管道铺设要严格按照操作规程进行,管道接口需严密,管道间隙要符合设计要求,管枕、垫尖、管道不得左右晃动。
5、管道中心线垂直引至撑柱上,拉好中线,吊好锤球。
管节铺设采用起吊设备在垂直方向吊管,采用两组手扳葫芦在管的左右两侧水平方向拉管。
6、排管铺设结束后,必须进行一次综合检查,当线形、标高、接口、管枕等符合质量要求时,方可进行下道工序的施工。
7、管道铺设质量验收标准应符合《市政排水管道工程施工及验收规程》的有关要求,具体指标如下:管道中心线允许偏差:20mm;管内底标高允许偏差:-10mm~+20mm;承口、插口之间外表隙量允许偏差:<9mm1)中线控制:本次施工采用边线法,即将管边线用钉子钉在龙门板桩上,通过锤球定位线定出边线,在基础上做好记号,稳管时通过锤线控制管道边线,这样管道就处于中心位置,用这种方法对中,比中心线法速度快。
2)高程控制:管道高程控制采用水准仪复测,龙门板控制高程。
相邻两板的高程钉分别到管底标高的垂直距离应相等,则两高程钉之间连线的坡度即为管道坡度,该连线为坡度线。
坡度线上任何一点到管底的垂直距离为一常数。
高程控制时,使用丁字形高程尺,将高程尺垂直放在管底,当标记和坡度线重合时,表明高程正确。
管线平面位置与高程误差必须符合规范要求。
管中心控制与高程控制必须同时进行。
(七)检查井及雨水口施工:1、雨水管道检查井及雨水口为石砌筑,在施工时,井底基础应与管道基础同时浇筑。
排水管检查井内的流槽,宜与井壁同时进行砌筑,流槽应与上下游管线底部接顺,井底基础与相邻管道基础同时浇筑,使两者基础浇筑条件一致,同时能减少接缝,避免了因接茬不好的因素,产生裂缝引起不均的沉降。
2、井内的踏步应随砌随安,位置准确,踏步安装后,未达砌筑强度前不得踩踏。
此外,检查井的预留支管应随砌随安,预留管的直径、方向、标高应符合设计要求,管与井壁衔接处应严密,预留支管口宜用砂浆砌筑封口并抹平。
3、依据标准图集,雨水管出水口采用垫层、砌石基础,浆砌块石墙身。
施工中用挖掘机根据图纸位置及标高挖出施工作业面,并用人工加以修整。
浆砌块石采用砂浆将块石人工砌筑形成。
砌筑时注意按照图纸尺寸并注意砂浆饱满。
4、具体施工措施见本章第五节。
(八)管腔回填本工程设计的管道管腔覆土采用石屑,回填土须回填至管顶以上300mm 处,回填至管中心,。
回填需对称均匀,洒水振实拍平,密实度满足要求。
(九)沟槽回填沟槽回填是管道工程中的一道重要工序,沟槽回填后,管顶以上的回填土将变为管道上的竖向土压力施加在管道结构上,因此,采取措施减小竖向土压力强度就意味着减少管道的荷载,采用“中松侧实法”,先用手扶式振动夯、冲击夯将管道两侧分层回填压实,分层厚度为20cm,到管顶以上50cm后,再采用大型压实机械回填。
四、污水管道施工工艺(一)污水管道施工工艺流程测量放线→沟槽开挖土方开挖→支护→管道基础施工→铺设管道→污水井施工→磅水(闭水)试验→管腔回填→沟槽回填(二)测量放线根据设计施工图,测设管道中心线和污水井中心位置,设立中心桩。
管道中心线和井中心位置经监理复核后方可在施工中使用。
根据施工管道直径大小,按规定的沟槽宽定出边线,开挖前用白粉划线来控制,在沟槽外井位置的两侧设置控制桩,并记录两桩至井中心的距离,以备校核。
(三)沟槽开挖及支护1、沟槽开挖采用挖掘机进行,沟槽深度较大的,采用两台以上挖掘机传递挖土,将开挖土方运离沟槽,对沟槽减少影响。
挖土深度至2m时,应先距地面0.6~0.8m处撑头道支撑。
管顶上的一道支撑与管顶净距不应小于20cm,离基础面上20cm处加设一道临时支撑。
沟槽挖土与支撑应密切配合,做到随挖随撑。
防止槽壁失稳而导致沟槽坍塌。
挖掘机挖土时,应采取后退式挖土方法,严禁挖掘机进入未设支撑的区域内。
2、开挖的土方原则上就地堆置,但堆放高度不超过 1.5m,堆置点离坑边距离不小于2m。
施工时需计算沟槽边堆土对沟槽壁侧向土压力,以确保沟槽的稳定性。
3、沟槽开挖具体方案见本章→第二节→沟槽土方施工工艺,本处不在详说。
(四)管道基础施工:同雨水管道施工工艺。
基础施工前必须复核高程样板的标高。
基础的底层土人工挖除,修整槽底,清除淤泥和碎土,如有超挖,应用砾石砂或旧料填实,不得用土回填。
(五)铺设管道1、管节的预制、运输及现场堆放,管道铺设与雨水管道施工相同。
2、所有管道接口处在管道就位后,覆土前包裹两层土工布,宽度为800mm,土工布接缝搭接宽度为200mm。
3、本工程的管道接口:采用q形橡胶圈接口。
本工程污水管道须考虑管道防腐,防腐做法可采用防腐防水涂料。
钢筋混凝土管内壁防腐涂料工程一般按“一底二中二面”要求施工,高压无气喷涂“一底三面”施工。
施工前对基层的清洁、平整度、修补养护、含水率等质量指标进行验收,并作记录。
认可后方可涂装施工。
(六)钢筋混凝土检查井施工施工时,井底基础应与管道基础同时浇筑,井底基础板为双向受力,采用钢筋笼施工。
排水管检查井内的流槽,宜与井壁同时进行砌筑,流槽应与上下游管线底部接顺,井底基础与相邻管道基础同时浇筑,使两者基础浇筑条件一致,同时能减少接缝,避免了因接茬不好的因素,产生裂缝引起不均的沉降。
依据标准图集及设计要求进行施工。
