一、稳恒电流专项训练

1．如图10所示，P 、Q 为水平面内平行放置的光滑金属长直导轨，相距为L 1 ，处在竖直向下、磁感应强度大小为B 1的匀强磁场中．一导体杆ef 垂直于P 、Q 放在导轨上，在外力作用下向左做匀速直线运动．质量为m 、每边电阻均为r 、边长为L 2的正方形金属框abcd 置于倾斜角θ=30°的光滑绝缘斜面上(ad ∥MN ，bc ∥FG ，ab ∥MG, dc ∥FN)，两顶点a 、d 通过细软导线与导轨P 、Q 相连，磁感应强度大小为B 2的匀强磁场垂直斜面向下，金属框恰好处于静止状态．不计其余电阻和细导线对a 、d 点的作用力． （1）通过ad 边的电流I ad 是多大？ （2）导体杆ef 的运动速度v 是多大？

【答案】(1)238mg B L (2)1238mgr

B B dL

【解析】

试题分析：(1)设通过正方形金属框的总电流为I ，ab 边的电流为I ab ，dc 边的电流为I dc ， 有I ab ＝3

4

I ① I dc ＝

1

4

I ② 金属框受重力和安培力，处于静止状态，有mg ＝B 2I ab L 2＋B 2I dc L 2 ③

由①～③，解得I ab ＝

2234mg

B L ④ (2)由(1)可得I ＝22

mg

B L ⑤

设导体杆切割磁感线产生的电动势为E ，有E ＝B 1L 1v ⑥

设ad 、dc 、cb 三边电阻串联后与ab 边电阻并联的总电阻为R ，则R ＝3

4

r ⑦ 根据闭合电路欧姆定律，有I ＝

E R

⑧ 由⑤～⑧，解得v ＝

1212

34mgr

B B L L ⑨ 考点：受力分析，安培力，感应电动势，欧姆定律等．

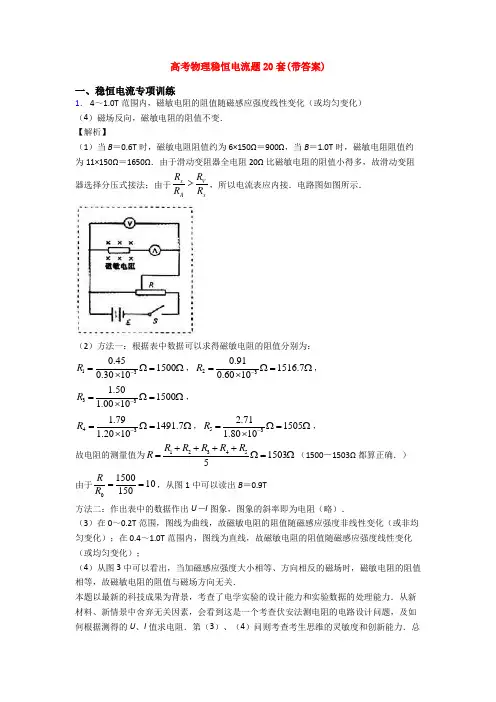

2．材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．如图所示为某磁敏电阻在室温下的电阻—磁感应强度特性曲线，其中R B、R0分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R B.请按要求完成下列实验．

(1)设计一个可以测量磁场中该磁敏电阻阻值的电路，并在图中的虚线框内画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0 T，不考虑磁场对电路其他部分的影响)．要求误差较小．提供的器材如下：

A．磁敏电阻，无磁场时阻值R0＝150 Ω

B．滑动变阻器R，总电阻约为20 Ω

C．电流表A，量程2.5 mA，内阻约30 Ω

D．电压表V，量程3 V，内阻约3 kΩ

E．直流电源E，电动势3 V，内阻不计

F．开关S，导线若干

(2)正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：

123456

U(V)0.000.450.91 1.50 1.79 2.71

I(mA)0.000.300.60 1.00 1.20 1.80

根据上表可求出磁敏电阻的测量值R B＝______Ω.

结合题图可知待测磁场的磁感应强度B＝______T.

(3)试结合题图简要回答，磁感应强度B在0～0.2 T和0.4～1.0 T范围内磁敏电阻阻值的变化规律有何不同？

________________________________________________________________________.

(4)某同学在查阅相关资料时看到了图所示的磁敏电阻在一定温度下的电阻—磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论？

___________________________________________________________________________.【答案】（1）见解析图

（2）1500；0.90

（3）在0～0.2T范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；在

3．超导现象是20世纪人类重大发现之一，日前我国己研制出世界传输电流最大的高温超导电缆并成功示范运行．

（l）超导体在温度特别低时电阻可以降到几乎为零，这种性质可以通过实验研究．将一个闭合超导金属圈环水平放置在匀强磁场中，磁感线垂直于圈环平面向上，逐渐降低温度使环发生由正常态到超导态的转变后突然撤去磁场，若此后环中的电流不随时间变化．则表明其电阻为零．请指出自上往下看环中电流方向，并说明理由．

（2）为探究该圆环在超导状态的电阻率上限ρ，研究人员测得撤去磁场后环中电流为I，并经一年以上的时间t未检测出电流变化．实际上仪器只能检测出大于△I的电流变化，其中△I＜＜I，当电流的变化小于△I时，仪器检测不出电流的变化，研究人员便认为电流没有变化．设环的横截面积为S，环中定向移动电子的平均速率为v，电子质量为m、电荷量为e．试用上述给出的各物理量，推导出ρ的表达式．

（3）若仍使用上述测量仪器，实验持续时间依旧为t．为使实验获得的该圆环在超导状态的电阻率上限ρ的准确程度更高，请提出你的建议，并简要说明实现方法．

【答案】（1）见解析（2）（3）见解析

【解析】

（1）逆时针方向。原磁场磁感线垂直于圆环平面向上，当撤去磁场瞬间，环所围面积的原磁通量突变为零，由楞次定律可知，环中感应电流的磁场方向应与原磁场方向相同，即向上。由右手螺旋定则可知，环中电流的方向是沿逆时针方向。

（2）设圆环周长为、电阻为R，由电阻定律得

由于有电阻，所以圆环在传导电流过程中，电流做功，把电能全部转化为内能。设t时间内环中电流释放焦耳热而损失的能量为，由焦耳定律得

因电流是圆环中电荷的定向移动形成的，故可设环中单位体积内定向移动电子数为n，由电流强度的定义得：

因式中n、e、S不变，所以只有定向移动电子的平均速率的变化才会引起环中电流的变化。电流变化大小取时，相应定向移动电子的平均速率变化的大小为，则

在t时间内单个电子在环中定向移动时减小的动能为：

圆环中总电子为

设环中定向移动电子减少的动能总和为，则

由于，可得
