照明及照明功率密度计算书

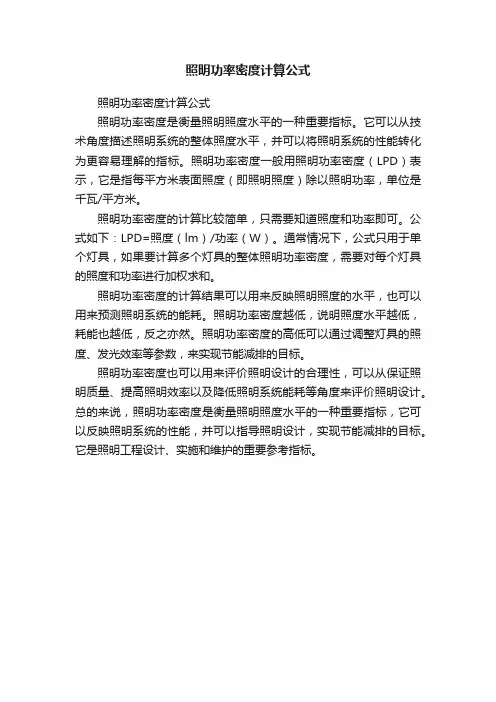

照明功率密度计算公式

照明功率密度计算公式
照明功率密度计算公式
照明功率密度是衡量照明照度水平的一种重要指标。

它可以从技术角度描述照明系统的整体照度水平，并可以将照明系统的性能转化为更容易理解的指标。

照明功率密度一般用照明功率密度（LPD）表示，它是指每平方米表面照度（即照明照度）除以照明功率，单位是千瓦/平方米。

照明功率密度的计算比较简单，只需要知道照度和功率即可。

公式如下：LPD=照度（lm）/功率（W）。

通常情况下，公式只用于单个灯具，如果要计算多个灯具的整体照明功率密度，需要对每个灯具的照度和功率进行加权求和。

照明功率密度的计算结果可以用来反映照明照度的水平，也可以用来预测照明系统的能耗。

照明功率密度越低，说明照度水平越低，耗能也越低，反之亦然。

照明功率密度的高低可以通过调整灯具的照度、发光效率等参数，来实现节能减排的目标。

照明功率密度也可以用来评价照明设计的合理性，可以从保证照明质量、提高照明效率以及降低照明系统能耗等角度来评价照明设计。

总的来说，照明功率密度是衡量照明照度水平的一种重要指标，它可以反映照明系统的性能，并可以指导照明设计，实现节能减排的目标。

它是照明工程设计、实施和维护的重要参考指标。

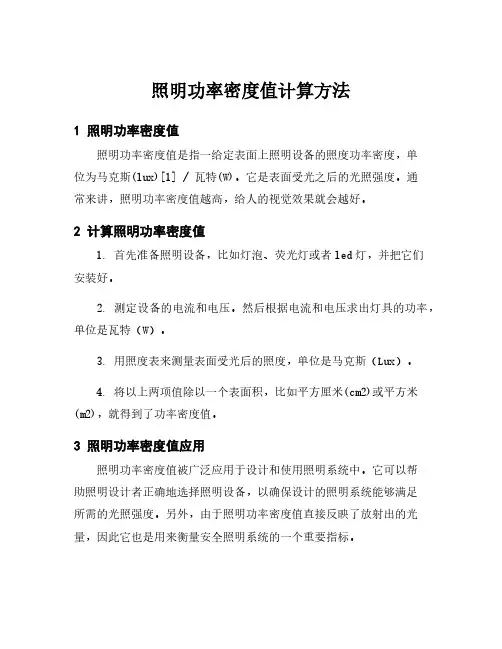

照明功率密度值计算方法

照明功率密度值计算方法
1 照明功率密度值
照明功率密度值是指一给定表面上照明设备的照度功率密度，单
位为马克斯(lux)[1] / 瓦特(W)。

它是表面受光之后的光照强度。

通
常来讲，照明功率密度值越高，给人的视觉效果就会越好。

2 计算照明功率密度值
1. 首先准备照明设备，比如灯泡、荧光灯或者led灯，并把它们
安装好。

2. 测定设备的电流和电压。

然后根据电流和电压求出灯具的功率，单位是瓦特（W）。

3. 用照度表来测量表面受光后的照度，单位是马克斯（Lux）。

4. 将以上两项值除以一个表面积，比如平方厘米(cm2)或平方米(m2)，就得到了功率密度值。

3 照明功率密度值应用
照明功率密度值被广泛应用于设计和使用照明系统中。

它可以帮
助照明设计者正确地选择照明设备，以确保设计的照明系统能够满足
所需的光照强度。

另外，由于照明功率密度值直接反映了放射出的光量，因此它也是用来衡量安全照明系统的一个重要指标。

4 结论
照明功率密度值是衡量照明系统质量的一个重要指标，它可以帮助照明设计者正确地选择照明设备，以确保设计的照明系统具有良好的效果和安全性。

照明功率密度值的计算需要电流、电压和表面受光后的照度三个参数，并且要结合表面积的计算，这是一个比较复杂的过程，但是它对于照明设计的重要性是不可或缺的。

照明节能计算书2022

反射比 70% 50% 30%
10%
三、灯具条件：
灯具名称： T5三管格栅灯盘
型号： PAK-B07- 3 18 - MV
光源类型： T5高效节能荧光灯管
光源容量： 3 x 18 W
灯具效率： ≥60%
装灯高度： 2.6 米
光通量:Φ＝ 4350 LM
利用系数U= 0.67
灯具维护系数: K= 0.6
∵W≤X ∴ 满足功率密度（节能）要求
建设单位：
照度与节能计算
深圳市建筑工务署，深圳市卫生局工程名称：
深圳市第三人民医院改扩建工程
一.计算依据：
以《建筑照明设计标准》GB50034－2013、《照明设计手册》第二版、厂家产品样本以及
《建筑灯具与装饰照明手册》第二版中提供的计算公式及相关资料为计算依据。
平方米查询灯具利用系数
序号 1 2 3
4
房间内表面情况刷白的墙壁、顶棚、窗子挂有白色窗帘刷白的墙壁、窗子未挂白色窗帘；刷白的顶棚，但房间潮湿；墙壁顶棚未刷白，但净亮有窗子的水泥墙壁、顶棚；木墙壁、顶棚；糊有浅色纸的墙壁、顶棚；水泥地面
有大量深色灰尘的墙壁、顶棚；无窗帘遮蔽的玻璃窗；未粉刷的砖墙；糊有深色纸的墙壁、顶棚；较脏污的水泥地面；广漆、沥青等地面
∵W≤X ∴ 满足功率密度（节能）要求
建设单位：
照度与节能计算
深圳市建筑工务署，深圳市卫生局工程名称：
深圳市第三人民医院改扩建工程
一.计算依据：
以《建筑照明设计标准》GB50034－2013、《照明设计手册》第二版、厂家产品样本以及
《建筑灯具与装饰照明手册》第二版中提供的计算公式及相关资料为计算依据。
∵W≤X ∴ 满足功率密度（节能）要求

照明功率密度值(LPD)的计算

附录 B 照明功率密度值（LPD）的计算
B.0.1 LED 光源作建筑物立面夜景照明时，照明功率密度值（LPD）的计算宜符合下列规定：
1 建筑物立面泛光照明的 LPD 值：该面上使用的泛光照明灯具的总系统功率/被照明建筑物立面的面积；
2 建筑物立面上由若干个小块面积的泛光照明组成的一幅大面积的泛光照明，其 LPD 值：该面积上使用的所有灯具的系统功率总和/被照明立面的总面积；
3 建筑物上由若干个 LED 组成的点或线或一幅大面积图案的照明，其 LPD 值：该面上使用的 LED 灯具的系统功率的总和/组成的点的面积或组成的线的面积或被照明立面的总面积；
4 建筑屋面泛光照明，其 LPD 值：该屋面上使用的 LED 系统功率总和/被照明屋面面积；
5 建筑顶部(如檐口、女儿墙)做泛光照明(含 LED 照明)，其LPD 值：屋顶上所使用的灯具系统功率总和/被照明屋顶面积；
6 建筑上仅用 LED 勾边时，E4 区每米的光通量（暖白光3300K）的线密度应达到 450lm/m。

常用光色 LED 灯管每米的光通量线密度比值见表 B.0.1，其 LPD 值按本条第 3 款计算。

注：1 其他光色的LED灯管每米的光通量线密度可按表中的比值缩放；
2 每米的光通量（暖白光3300K）的线密度要达到450lm/m的要求仅指E4区；在
背景亮度暗的地方，可适当降低。

(完整)照度计算书

照度计算书说明：以下计算的利用系数见照明设计手册（第二版）；维护系数见《建筑照明设计标准》（GB50034—2013）表4。

1。

6。

一、综合厂房一层照度计算1、丙类仓库1）丙类仓库参数：依据《建筑照明设计标准》（GB50034-2013）表5.4。

1中的相关要求，丙类仓库照度要求值为100 lx房间名称：中间仓库房间尺寸：宽W:14m，长L：26.1m,高H：6。

5m，参考平面高度：地面，灯具计算高度H:6.5顶棚反射比（％）：70，墙反射比(%)：50，地面反射比(%)：20室形系数RI： RI=A/H*(W+L)=14*26。

1/6。

5＊(14+26。

1）=1.42）灯具参数：灯具采用防水防尘防腐LED灯，单个光源光通量： 7800 lm, 灯具光源功率: 60 W3）其它参数：查利用系数表，利用系数： 0.51，查维护系数表，维护系数： 0。

7，照度要求: 100 lx4）计算结果:依据照明设计手册（第二版）5-39 式进行计算N=Eav*A/Φ*U*K=100(26.1＊14)/ 7800*0.51*0.7=13.1式中：Φ-- 光通量lm， N -—光源数量, U -—利用系数, A —- 工作面面积m²， K -- 灯具维护系数，照度计算：灯具光源数：14,计算照度: Eav =ΦUKN/A=7800＊0.51＊0.7*14/14*26.1=106。

7lx照明功率密度计算：安装功率 = 灯具数× 总光源功率14*60=840W实际LPD计算：LPD=ΣP/A=14*60/14*26。

1=2.3W/m2式中：P-—光源额定功率W， A -—工作面面积m²5）校验结果:根据《建筑照明设计标准》(GB50034—2013）规范表5。

5.1要求实际计算平均照度:106.7 lx表6.3。

13要求：LPD现行标准为4/m2，实际计算LPD=2.3W/m2〈4/m2 符合规范要求！2、丙类车间照度计算1)房间参数：依据《建筑照明设计标准》（GB50034—2013)表5。

照明功率密度计算书

各功能区域照明功率密度值、照度设计值计算书附录计算公式说明2=W/m 照明功率值照明功率密度（）房间面积例：1、走道(以1#楼为例)面积 7.9 m 2，灯具数量 1 ，照明功率 22W ，总光通量 1050 lm ，则= 照明功率密度 22/7.9 = 2.8 W/m 2 =房间照度值 1x1350x0.5x0.8/7.9 = 68.1lx2、卫生间面积 10.1 m 2，灯具数量 1 ，照明功率 22 W ，总光通量 1350 lm ，则= 照明功率密度 22/10.1 = 2.2W/m 2=房间照度值 1x1350x0.6x0.8/10.1 = 64.2 lx3、门厅面积 88.6 m 2，灯具数量 8 ，照明功率 224 W ，总光通量 23200 lm ，则= 照明功率密度 224/88.6 = 2.5 W/m 2 =房间照度值 8x2900x0.5x0.8/88.6 = 104.7 lx房间照度值=房间面积灯具数量×光通量×利用系数×维护系数4、游泳池（29.8mX15.7m）面积467.9 m2，灯具数量15 ，照明功率3750W，总光通量300000 lm，则照明功率密度3750/467.9 = 8 W/m2=房间照度值15x20000x0.7x0.8/467.9 = 36.3 lx=5、消防控制室（5.8mX3.3m）面积19.1 m2，灯具数量 2 ，照明功率112 W，总光通量11600 lm，则照明功率密度112/19.1 = 5.9 W/m2=房间照度值2x5800x0.5x0.8/19.1 = 242.9 lx=6、水泵房面积40.6 m2，灯具数量 2 ，照明功率56W，总光通量5800 lm，则照明功率密度56/40.6 = 1.6 W/m2==房间照度值2x2900x0.5x0.8/40.6 = 57.1 lx1。

照明课程设计计算书模板

一、照明计算1. 1 房间尺寸以数量最多的普通教室为例。

普通教室的建筑轴线尺寸为长9 m 、宽7.2 m 。

如果考虑到墙厚0.24 m 、粉刷层0.01 m ，则房间的长74.801.0224.029=⎪⎭⎫⎝⎛+⨯-=l m 房间宽94.601.0224.022.7=⎪⎭⎫⎝⎛+⨯-=w m 教室层高：底层为3.8 m ，其余为3.6 m 。

以二层为例，设楼板和找平层共0.17 m ，则房间的高度3.6 - 0.17 = 3.43 m 。

设照明器吸顶安装，考虑到灯的高度，取高度 h = 3.4 m 工作面（课桌）高度 h FC = 0.75 m 室空间高度h RC = h - h FC = 3.4 - 0.75 = 2.65 m 室空间比 ()()43.394.674.894.674.865.255RC =⨯+⨯⨯=+=lw w l h RCR CCR = 0()()97.094.674.894.674.875.055FC =⨯+⨯⨯=+=lw w l h FCR 1. 2 反射比 (1) 等效地面反射比地坪和踢脚线均采用白间黑灰水磨石，反射比查得， ρf = 0.52墙裙采用白色内墙砖，反射比ρwf = 0.8 踢脚线高度h F = 0.15 m 地面空间平均反射比()[]()()()w l h lw w l h h w l h lw +++-+++=FC F FC wf F f fa 222ρρρ()[]()()()94.674.875.0294.674.894.674.815.075.08.0294.674.815.0294.674.852.0+⨯⨯+⨯+-⨯⨯++⨯⨯+⨯⨯== 0.583 等效地面反射比 ()()501.097.0583.015.2583.05.215.25.2fa fa FC =⨯-+⨯=-+=FCR ρρρ(2) 墙面平均反射比该教室共有窗户6扇，其中2扇宽w g1 = 2.4 m ，2扇宽w g2 = 1.2 m ，还有2扇宽w g3 = 1.1 m ，窗高均为h g = 1.8 m ，窗面积A g = 2 ( w g1 + w g2 + w g3 ) h g = 2 ⨯ ( 2.4 + 1.2 + 1.1 ) ⨯ 1.8 = 16.92 m 2反射比 ρg = 0.1门有2扇，宽w d = 1 m ，高h d = 2 m （按理应扣除地面空间的高度，但不扣除产生的误差很小），门的面积A d = 2 w d h d = 2 ⨯ 1 ⨯ 2 = 4 m 2 门采用深褐色调和漆，反射比约 ρd = 0.3黑板2块，宽w b = 4.2 m ，高h b = 1 m ，黑板的面积A b = 2 w b h b = 2 ⨯ 4.2 ⨯ 1 = 8.4 m 2 反射比 ρb = 0.1室空间墙的面积A w = 2 h RC ( l + w ) = 2 ⨯ 2.65 ⨯ ( 8.74 + 6.94 ) = 83.1 m 2 墙面采用白色涂料饰面，反射比 ρw = 0.8 墙的平均反射比 ()wb d g w w b b d d g g wa A A A A A A A A ---+++=ρρρρρ()1.834.8492.161.838.04.81.043.092.161.0---⨯+⨯+⨯+⨯== 0.563(3) 等效顶棚反射比拟采用吸顶安装照明器，故等效顶棚反射比等于顶棚空间平均反射比，并等于顶棚反射比。

照度、照明功率密度计算法

照度（Eav）、照明功率密度（LPD）简易计算法中国建筑设计研究院胥正详T8,T5,荧光灯管技术参数见表1。

表1 荧光灯管技术参数2.镇流器气体放电灯的镇流器主要分两大类，电感镇流器和电子镇流器，电感式镇流器包括普通型和节能型。

荧光灯用的交流镇流器包括可控式电子镇流器和应急照明用交流/直流电子镇流器。

直管荧光灯镇流器的选用：依GB50034-2004《建筑照明设计标准》规定：“直管荧光灯应配电子镇流器或节能型电感镇流器”。

不应选用普通电感镇流器。

应采取有效措施限制小于25W（包括T8、T5灯管和紧凑型荧光灯）镇流器的谐波含量。

25W 以下灯管的谐波限制非常宽松，在建筑物内大量应用，将导致严重的波形畸变，中性线电流过大以及功率因数降低的不良后果。

节能型电感镇流器的应用：通过优化铁芯材料和改进工艺等措施，降低自身功耗，一般可降低20%~50%，灯具总的功率之和可降5%~10%。

灯具补偿：由于电感镇流器自然功率因数低，要考虑单灯末端补偿措施。

包括单灯补偿或线路集中补偿等方式。

荧光灯镇流器性能对比表23．照度计算：照明设计时，应逐个房间或场所按使用条件确定照度标准，选择光源、灯具、镇流器类型、规格、计算平均照度，使之符合规定的照度标准值，并使计算照度偏差不超过±10%的规定。

最常用，也是最基本的利用系统法计算平均照度计算公式如下：Eav = N·φ·U·K(1)AN =Eav·A(2) φ·U·K式中：Eav —工作面上的平均照度（Lx）；φ—光源光通量（Lm）；N —光源数量；U —利用系数，其值见厂商样本资料，一般取0.4~0.6；也可参照民用建筑不同功能房间和常用灯具对应的值（利用系数），见表3；K —灯具的维护系数，其值见《建筑照明设计标准》GB50034-2004，表4.1.6；A —房间面积（m2）。

表3 民用建筑不同功能房间和常用灯具对应的值（利用系数）注：“—”表示该场所不宜采用对应灯具或采用难以满足功能密度值规定节能要求。

照度计算计算书

照度计算计算书计算依据灯具数量,照度值计算根据《照明设计手册》第二版(中国电力出版社) P221页公式(5-39)计算。

利用系数根据《照明设计手册》第二版(中国电力出版社)表4-1至4-62查询获得。

计算结果一房间编号:1 房间名称卧室1.1 房间条件房间类型:矩形房间房间面积:10.36平方米房间高度:3米工作面高度:0.8米顶棚反射系数:70%墙面反射系数:30%1.2 灯具信息灯具维护系数:0.75灯具名称:吸顶式高效直下控照型荧光灯具灯具型号:FAC41260PH灯具效率:0.72利用系数:0.454769最大距高比A-A:0.78最大距高比B-B:1.34灯具镇流器使用0×0(W)灯具使用光源:光源生产厂家:松下光源类型:荧光灯光源型号:YZ32RZ/e-Hf(三基色)光源名称:T8 直管e-Hf高效荧光灯光源数量:1单个光源功率:45(W)单个光源光通量:4700(lm)1.3 照度要求照度要求:150(lx)功率密度要求:7(W/㎡)1.4 计算过程计算标准：依据《中华人民共和国国家标准建筑照明设计标准GB 50034-2004》P13；在一般情况下，设计照度值与照度标准值相比较，可有-10%～+10%的偏差。

由Eav = N×φ×U×K / A得N = (Eav×A) / (φ×U×K)Eav按90%计算最小灯具安装套数N = (Eav×90%×A) / (φ×U×K)= (150×90%×10.36) / (4700×0.454769×0.75)=1套1.5 校核结果采用本灯具:1套行数：1 列数:1边距比:0.5灯具布置方向:水平实际照度E = (N×φ×U×K) / A= (1×4700×0.454769×0.75) / 10.36 = 154.736(lx)0.9Eav< E < 1.1Eav, ∴计算照度达到平均照度要求La-a < La-aMax Lb-b < Lb-bMax∴灯具布置合理计算功率密度：W=灯具数×(单个灯的镇流器功率＋单个灯的光源容量)/面积=1×(0×0＋45)/10.36=4.34363(W/㎡)该建筑物: --住宅建筑-- 卧室：床头阅读要求的功率密度X=7(W/㎡)换算到照度标准值的功率密度X(实际)=7.2(W/㎡)W < X(实际) 满足功率密度要求。

关于照度照明功率密度计算法

关于照度照明功率密度计算法照度是指光线照射到物体表面上的光照强度。

在照明工程中，照度的计算是非常重要的一项任务，它可以帮助我们确定适当的照明等级，以满足各种应用需求。

同时，照明功率密度计算也是照明工程设计的关键环节之一、本文将介绍照度和照明功率密度的概念，并介绍计算方法。

1.照度的概念：照度是指垂直入射到物体表面单位面积上的光辐射功率，常用符号为E。

照度的单位为勒克斯(Lux)，表示单位面积上的光接收能力。

照度越高，表示物体受到的光线越强烈。

2.照度计算方法：照度的计算需要考虑光源的亮度、光源到物体之间的距离、光的传播效果等因素。

常见的照度计算方法包括点光源法、面光源法和关系法。

-点光源法：点光源法假设光源是一个理想的点光源，光线沿直线传播，光照强度均匀。

根据点光源的位置和距离，可以计算得到物体受到的照度。

点光源法常用于计算距离较远的光源和较小区域的照度。

-面光源法：面光源法假设光源是一个理想的平面光源，其发光区域非常大，光线可以近似看作平行光。

根据面光源的边界和距离，可以计算得到物体受到的照度。

面光源法常用于计算大面积照明和相对近距离的光源。

-关系法：关系法是一种间接计算照度的方法，它利用光源的亮度、光束角度、反射系数等参数，通过建立数学模型来计算照度的分布情况。

关系法常用于复杂光源和大范围照明的计算。

3.照明功率密度的概念：照明功率密度是指单位区域内的照明功率，常用符号为UD。

照明功率密度的单位为瓦特/平方米(W/m²)，表示单位面积上的光能消耗。

照明功率密度可以用来评估照明系统的能源利用效率和节能性能。

4.照明功率密度计算方法：照明功率密度的计算需要考虑照明系统的总功率和照明区域的面积。

常见的照明功率密度计算方法包括均匀照明法和测量法。

-均匀照明法：均匀照明法假设照明区域内的照度均匀分布，根据照度要求和照明区域的面积，可以计算得到照明功率密度。

均匀照明法常用于一般的室内和室外照明设计。

道路平均照度Eav、道路照明功率密度LPD修改计算

道路平均照度E av、道路照明功率密度LDP计算
工程：XXX路灯工程
灯具效率K，也叫利用系数，是安装高度及路面宽度的函数（H;Weff)，根据中国电力出版社200线求得，值的范围是变化的。

如果是双侧布置灯具时，没有利用曲线算法；或者单杆双臂时
单侧或双侧交错1.0
120lm/w 社2006年出版的《照明设计手册》第二版P455-457，绘制利用曲
算法；或者单杆双臂时，人行道与行车道重叠部分怎么计算？
明功率密度LDP计算
IP＞54 0.7；
0.75～0.8
0.7；IP≤54 0.65
安装高度及路面宽度函数（H;Weff)有问题单侧或双侧交错1.0
高压钠灯 110～120lm/w
2014年6月11日幸福路核算。

电气工程照度计算书

电气工程照度计算书教室照度计算书参考标准：《建筑照明设计标准》计算方法：利用系数平均照度法《照明设计手册》基本公式：E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量N -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数房间长度: 9.01房间宽度: 7.30计算高度: 4.00利用系数: 0.49维护系数: 0.80光源种类: 超高效型TL5 HE超细荧光灯光源型号-功率,光通: TL5HE28W/827 2900所选建筑: 教室照度要求: 300.00功率密度要求: 9.00计算结果:建议灯具数: 6照度校验: 311.31功率密度: 7.67阅览室照度计算书参考标准：《建筑照明设计标准》计算方法：利用系数平均照度法《照明设计手册》基本公式：E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量N -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数房间长度: 9.00房间宽度: 7.30计算高度: 4.00利用系数: 0.49维护系数: 0.80光源种类: 超高效型TL5 HE超细荧光灯光源型号-功率,光通: TL5HE28W/827 2900所选建筑: 阅览室照度要求: 300.00功率密度要求: 9.00计算结果:建议灯具数: 6照度校验: 311.36功率密度: 7.67教师办公室照度计算书参考标准：《建筑照明设计标准》计算方法：利用系数平均照度法《照明设计手册》基本公式：E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量N -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数房间长度: 7.30房间宽度: 4.40计算高度: 4.00利用系数: 0.47维护系数: 0.80光源种类: 超高效型TL5 HE超细荧光灯光源型号-功率,光通: TL5HE28W/827 2900所选建筑: 教师办公室照度要求: 300.00功率密度要求: 9.00计算结果:建议灯具数: 3照度校验: 305.53功率密度: 7.85消防控制室照度计算书参考标准：《建筑照明设计标准》计算方法：利用系数平均照度法《照明设计手册》基本公式：E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量N -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数房间长度: 3.50房间宽度: 2.00计算高度: 4.00利用系数: 0.50维护系数: 0.75光源种类: 超高效型TL5 HE超细荧光灯光源型号-功率,光通: TL5HE28W/827 2900所选建筑: 消防控制室照度要求: 300.00功率密度要求: 9.00计算结果:建议灯具数: 1照度校验: 310.71弱电监控室照度计算书参考标准：《建筑照明设计标准》计算方法：利用系数平均照度法《照明设计手册》基本公式：E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量N -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数房间长度: 3.50房间宽度: 2.60计算高度: 4.00利用系数: 0.43维护系数: 0.75光源种类: 超高效型TL5 HE超细荧光灯光源型号-功率,光通: TL5HE28W/827 2900所选建筑: 弱电监控室照度要求: 200.00功率密度要求: 7.00计算结果:建议灯具数: 1照度校验: 205.55功率密度: 6.15配电间照度计算书参考标准：《建筑照明设计标准》计算方法：利用系数平均照度法《照明设计手册》基本公式：E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量N -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数房间长度: 4.50房间宽度: 3.61计算高度: 4.00利用系数: 0.41维护系数: 0.75光源种类: 超高效型TL5 HE超细荧光灯光源型号-功率,光通: TL5HE28W/827 2900所选建筑: 配电间照度要求: 200.00功率密度要求: 7.00计算结果:建议灯具数: 2照度校验: 219.24功率密度: 6.88书法活动室照度计算书参考标准：《建筑照明设计标准》计算方法：利用系数平均照度法《照明设计手册》基本公式：E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量N -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数房间长度: 8.99房间宽度: 7.30计算高度: 4.00利用系数: 0.53维护系数: 0.80光源种类: 超高效型TL5 HE超细荧光灯光源型号-功率,光通: TL5HE28W/827 2900所选建筑: 书法活动室照度要求: 500.00功率密度要求: 15.00计算结果:建议灯具数: 9照度校验: 505.85功率密度: 11.52信息技术教室照度计算书参考标准：《建筑照明设计标准》计算方法：利用系数平均照度法《照明设计手册》基本公式：E = NΦUK / AN = EA / (ΦUK)其中：Φ-- 光通量N -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数房间长度: 9.00房间宽度: 7.30计算高度: 4.00利用系数: 0.53维护系数: 0.80光源种类: 超高效型TL5 HE超细荧光灯光源型号-功率,光通: TL5HE28W/827 2900所选建筑: 信息技术教室照度要求: 500.00功率密度要求: 15.00计算结果:建议灯具数: 9照度校验: 505.70功率密度: 11.52。
