美的怎么安装方法安装美的空调的步骤各有不同,下面以家用分体式空调为例,详细介绍美的空调的安装方法。

第一步:准备工作1.购买合适的美的空调。

根据房间的面积和使用需求选择适合的空调型号。

一般来说,美的空调的功率会标注在产品说明书上,根据房间大小选择合适的空调功率。

2.选择合适的安装位置。

空调室外机应安装在通风良好、稳固平整的地方,远离火源、易燃物等。

室内机应在房间内合适位置安装,通常是靠近天花板中央位置,避免与墙壁、家具等遮挡物距离过近。

第二步:安装室外机1.确定好室外机的安装位置,通常是维修方便、不遮挡视线的墙面。

2.将室外机架固定在墙上,并确保其水平、牢固。

3.根据室外机上的接口位置,预留电线和管道的穿墙孔洞,尺寸要与室外机的电线和管道相匹配。

4.将电线和管道穿过墙壁,将电线接入室外机上的电源端口,将管道连接到室外机的管道接口上。

注意确保电线和管道的连接牢固可靠,不得有松动或漏气现象。

5.最后,检查电线和管道的连接是否正确,确保没有短路和漏气的情况。

第三步:安装室内机1.确定好室内机的安装位置,通常是靠近天花板中央的位置,保持良好的空气流通。

2.将室内机固定在墙面上,确保其水平、牢固。

3.连接室内机和室外机之间的电线和管道。

将电线接入室内机上的电源端口,将管道连接到室内机的管道接口上。

同样要确保连接牢固可靠,不得有松动或漏气现象。

4.连接室内机的排水管。

安装好室内机后,将室内机的排水管接入到合适的排水管道中,避免水滴滴漏,保持室内干燥。

第四步:安装遥控器1.根据说明书确定遥控器的安装位置,通常是离地面合适高度、方便操作的位置。

2.固定遥控器的底座或壁挂盒,将遥控器安装上去,并连接好电源线。

第五步:系统调试1.接通电源,启动空调,确认室内外机是否正常工作。

2.在遥控器上设置合适的温度和模式,验证空调的制冷或制热效果是否正常。

3.检查室内机和室外机是否有异常噪音、漏水等情况,确定空调安装无问题后,进行最后的整理和清洁。

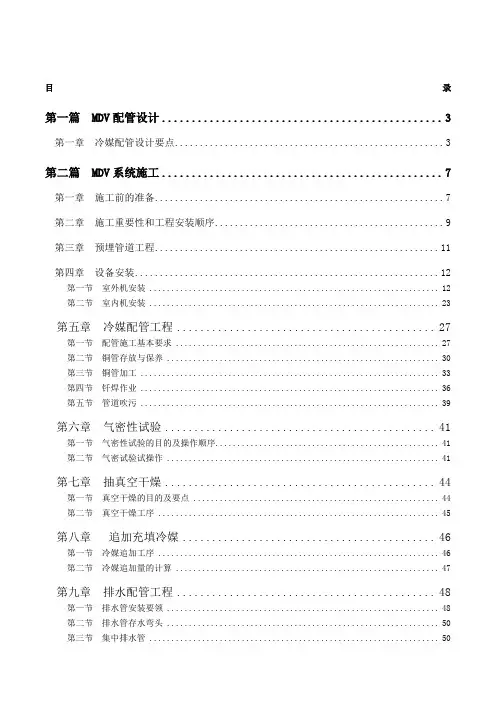

美的中央空调多联机安装手册

美的中央空调多联机安装手册
第二章 试运转调试工作 ......................................... 73
第三章 氟机点检表及故障代码表 ................................. 73
第一节 数码涡旋系列点检表及故障代码表............................................... 74 第二节 变频系列点检表及故障代码表................................................... 77 第三节 MDV 智能多联中央空调故障指示 ................................................. 82 第四节 MDV 家庭中央空调故障指示 ..................................................... 84 第五节 单元式中央空调故障指示 ...................................................... 87
第七章 抽真空干燥 .............................................. 44
第一节 真空干燥的目的及要点 ........................................................ 44 第二节 真空干燥工序 ................................................................ 45
第十一章 风管制作安装 ......................................... 57
第十二章 电气配线工程 ........................................... 60

中央空调安装步骤

中央空调安装步骤

安装过中央空调的人都知道,中央空调的安装好坏直接关乎日后的使用效果。

那么中央空调买回来之后,我们应该怎么安装呢?下面就一起来看看吧。

1.吊内机施工队进场第一步就是吊装内机,这里只要注意2个点就可以避免后续问题。

a:内机离房顶距离不得小于1公分,避免机器运行时与墙顶产生共振。

b:内机吊装需考虑千分之五的坡度,接冷凝水的一侧要稍微低一些,避免冷凝水排不出去。

红外线定位:根据先前确定好的设计图纸来确定安装位置。

为了避免错位,应用专业的红外线定位仪来定好位置。

回风口:家庭中央空调通常将回风口与检修口安装在一起,风口尺寸必须与内机回风口吻合,不能出现错位情况,这样才可以达到最佳回风量;并保证有足够的维修空间。

出风口:出风口一定不能装在灯带附近(理由:如果出风口前有灯带,会造成空调在制热时遮挡出风,而热空气是往上的,使得热空气滞留房间的上部,从而整个活动空间感觉热量不足,需很长时间才能有热感觉。

)保证水平:固定好以后,一定要用专业的水平尺来确保内机是否水平,以确保排水顺畅,水盘无积水。

保护内机:最后要记得用塑料膜等材料把内机包起来,以防有灰尘进去而影响机器的正常运作。

铺配备铜管胀管:当相同管径的铜管要焊接时,肯定先要胀管,否则很容易就焊不好。

焊接:焊接时一定要做氮气置换,而且要等铜管自然冷却后再进行下一道工序,否则会容易泄露。

包裹:用保温材料包裹铜管时,应自下而上地包,还不能有缝,否则到了下雨天就容易发生倒灌情况。

间隔:为避免摇晃、松动,保证支撑部分的牢固,要保证两个铜管支撑间的间隔不超过1.5m。

铺冷凝水管坡度:铺好的冷凝水管要保持至少1/100的坡度,这样既能不影响装潢效果,又保证其正常排放。

2.装室外机外墙孔:角度应对外向下倾斜,防止下雨天雨水倒灌。

而且要尽量确保其表面能光滑、平整,并套上管套,否则容易撕破管道外壁的保温材料。

防震橡胶:在装室外机时,应该在其底部铺上防震橡胶,以防止外机震动而受影响。

3.检测调试泄露检查:连接好内外机后,要进行泄露检查,以便确认内外机及配管系统内不存在泄露现象。

美的多联机中央空调安装

美的多联机中央空调安装

室外机
连接错误
室内机
连接错误
分歧集管
连接错误
控制器
多联机安装
4)、节流部件必须垂直放置 。
节流部件垂直放置 电子膨胀阀
至室内机
多联机安装
5)、冷媒配管横向走管(铜管)时支吊架间隔 原则如下 。
公称直径
16以下
16—25
32以上
最大间隔 (m)
1.0
1.5
2.0
b)、冷媒管材料及保护 。 冷媒管材料
多联机安装
3、用盲塞将室内机A之外的所有液侧铜管接口(包括B处)堵塞好 4、打开氮气瓶阀置调节阀至5kgf/cm2 。 5、检查氮气是否通过A室内机侧的液管。(室内机本体侧的接口 已被胶带盖住,以防赃物吹进) 6、吹洗 用手中的绝缘材料抵住室内机气侧主管管口
当压力变化到的无法抵住时,快速拿开绝缘物(第一次吹洗) 再用绝缘物抵住管口(进行第二次吹洗)
多联机安装
c)、冷媒配管敷设 。
① 系统分明,每隔一段距离应做一系统标记,以避免出现误连接 ② 分歧管的两分歧所在平面应与水平面平行,或使分歧管的 主管与水平面呈垂直状态,以免出现 因气液分布不均匀而影响使用效果。
多联机安装
③ 、MDV冷媒管的敷设原则 ① 集中布置、沿墙布置、尽可能利用廊道进行布置。 ② 敷设完成之后,要用白色包扎带将其包扎好,包扎时在每根管路单独包 扎的基础上,应尽可能按总管路粗细把所有管道包扎在一起,松紧程度以无 松弛感为准。 ③ 空调器室内外机的连接管、电线(电源线、控制线)安装时,原则上应顺墙 布置、合理拐弯、横平竖直、相互平行并绑扎在一起,尽量避免横空跨越, 更不能阻塞交通。 ④ 室内外机的连接管、电线(电源线、控制线)安装时,原则上应尽量缩短管 道的长度。 ⑤ 包扎时应尽量把所有管道都包扎好,接头处不能裸露。

美的中央空调安装

美的中央空调安装

最近几天,南方气温骤降,今天给大家送来暖暖慰问知识贴,教你如何妥妥地安装好美的家庭中央空调,让原本寒冷的家一秒变温暖。

一起来看看怎么处理的方法吧!
Q1:美的家庭中央空调室内机都安装在房间的哪些位置,安装效果怎么样?A1:室内机最佳位置因房型而异,安装原则是出风口尽量避开人活动密集的区域,以免空调直吹人体造成不适;送风方式一般根据冷空气下沉的原理采取上送下回,增加舒适度。

卧室或书房宜采用局部吊顶安装,冷风从上方侧送,下沉到房间底部,再从室内机的下方吸回。

全吊顶的客厅采用四面出风嵌入式,室内机从中间向四面送风,下沉后再回流到房间中间吸回到室内机。

送风口与回风口不要被家具、灯槽等物遮挡,引起送风不良的问题。

Q2:刚买的美的家庭中央空调室外机安装在哪里比较好,会不会占用太大空间?A2:第一,机体本身要有可靠的接地;第二,安装地点要保证足够的维修空间。

楼房有预留室外机安装位的最好,不然就将室外机安装在阳台上,向外吹风。

虽然家庭中央空
调比一台家用空调所占的地面面积较大,但因为只有一台,总体来说是要小很多。

Q3:在安装美的家庭中央空调室内机前,顾客需要做些什么准备?A3:因为室内机安装与家庭装修密不可分。

因此,安装时间要与家庭装修时间配合好,并与顾客的家装设计师沟通,确认空调安装方案。

一般来说,均是先安装中央空调,再进行吊顶装修。

客户需要预留吊顶空间,离顶距离确保在60mm左右,确保内机机体不会与其它物质接触而引起震动和噪音。

闪电维修以家电、家居生活为主营业务方向,提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

中央空调安装施工方案家用

中央空调安装施工方案家用

中央空调安装施工方案(家用)1. 概述中央空调是一种集制冷、制热、通风、净化、除湿等功能于一体的空气调节系统,广泛应用于大型商业和住宅建筑中。

本文档将介绍中央空调在家庭安装施工的方案。

2. 施工前准备在进行中央空调安装施工之前,需要进行充分的准备工作。

2.1 设计方案首先,需要根据户型和使用需求设计中央空调系统的安装方案。

根据家庭的面积、布局、房间数量,以及用户对温度和湿度的要求,确定中央空调的型号、规格和数量。

2.2 预估成本在确定设计方案后,需要对中央空调安装的成本进行预估。

这包括设备费用、施工费用、材料费用等。

合理的预算可以帮助家庭在安装过程中避免出现不必要的经济压力。

2.3 确定施工时间根据家庭的日程安排和施工队伍的可用时间,确定最佳的施工时间。

尽量选择在家庭成员较少或无人居住的时间段进行施工,以减少对家庭生活的影响。

2.4 联系施工队伍在施工前,需要与专业的中央空调安装施工队伍进行联系,并确定他们具备相关的资质和经验。

施工队伍应该能够提供合理的建议和专业的施工技术。

3. 施工流程中央空调安装的施工流程可以分为以下几个步骤:3.1 材料采购和准备在施工开始之前,需要确保所有的安装材料齐备并准备就绪。

这包括中央空调主机、风管、排水管、电线等。

3.2 室内机安装首先,确定室内机的安装位置,通常选择在居民住宅的客厅或卧室。

根据安装方案,预先留出空调室内机的安装孔位,并确保孔位符合规格要求。

然后,将室内机固定在预留的孔位上,连接电源线和排水管。

3.3 室外机安装确定室外机的安装位置,通常选择在住宅的阳台、屋顶或院子。

确保室外机的安装位置符合设计方案要求,并预留足够的空间供室外机散热。

然后,将室外机放置在安装位置上,并连接电源线、风管和排水管。

3.4 风管安装根据设计方案,安装风管连接室内机和室外机。

风管应该保持良好的密封性,以确保空调系统的正常运行。

3.5 电力接线根据施工图纸,进行电力接线工作。
