能量方程(伯努利方程)实验
不可压缩流体恒定流能量方程(伯努利)实验
不可压缩流体恒定流能量方程(伯努利)实验
伯努利方程是描述不可压缩流体恒定流动过程中能量守恒的方程。
伯努利方程的数学表达式为：
P + 1/2ρv^2 + ρgh = constant
其中，P为流体的静压力，ρ为流体的密度，v为流体的流速，g为重力加速度，h为流体的高度。
这个方程说明了，如果不
可压缩流体在一段管道中沿一定方向流动，其沿途的总能量相同，即静压力、动压力和位能之和不变。
为了验证伯努利方程的可靠性，可以进行以下实验：
实验材料：
- 一条直径较小的降压管
- 一个水箱
- 测压计
- 尺子
- 水
实验步骤：
1. 将降压管的一个端口插入水箱底部，另外一个端口向上，调整好降压管的位置使其与水箱水平。
2. 在降压管的高度处放置测压计，测量降压管水柱的压力。
3. 打开水箱的水龙头，让水自由流入降压管。
观察水流的流速和降压管压力的变化。
4. 重复实验3，但这次在降压管进口处用尺子测量水的流速。
并且将降压管移至不同高度，重复实验3。
实验结果：
实验结果应该证实伯努利方程的成立性，即随着流速增加，静压力降低。
除非有能量损失，沿途的总能量相同。
通过实验结果可以验证伯努利方程。
伯努利方程实验报告
不可压缩流体定常流能量方程(伯努利方程)实验一、实验目的要求：1、掌握流速、流量、压强等动水力学水力要素的实验量测技术；2、验证流体定常流的能量方程；3、通过对动水力学诸多水力现象的实验分析研究，进一步掌握有压管流中动水力学的能量转换特性。
自循环伯努利方程实验装置图本实验的装置如图所示，图中：1.自循环供水器；2.实验台；3.可控硅无级调速器；4.溢流板；5.稳水孔板；6.恒压水箱；7.测压计；8.滑动测量尺；9.测压管；10.实验管道；11.测压点；12.毕托管13.实验流量调节阀。
12 三、实验原理：在实验管路中沿水流方向取n 个过水截面。
可以列出进口截面(1)至截面(i)的能量方程式（i=2,3,.....,，n)W i hg g p Z g g p Z i i i -+++=++12222111νρνρ 选好基准面，从已设置的各截面的测压管中读出g p Z ρ+值,测出通过管路的流量,即可计算出截面平均流速ν及动压g 22ν，从而可得到各截面测管水头和总水头。
四、实验方法与步骤：1、熟悉实验设备，分清各测压管与各测压点，毕托管测点的对应关系。
2、打开开关供水，使水箱充水，待水箱溢流后，检查泄水阀关闭时所有测压管水面是否齐平，若不平则进行排气调平(开关几次）。
3、打开阀13，观察测压管水头线和总水头线的变化趋势及位置水头、压强水头之间的相互关系，观察当流量增加或减少时测压管水头的变化情况。
4、调节阀13开度，待流量稳定后，测记各测压管液面读数，同时测记实验流量(与毕托管相连通的是演示用，不必测记读数)。
5、再调节阀13开度1～2次，其中一次阀门开度大到使液面降到标尺最低点为限，按第4步重复测量。
五、实验结果及要求：1、把有关常数记入表2.1。
2、量测(g pZ ρ+)并记入表2.2。
3、计算流速水头和总水头。
4、绘制上述结果中最大流量下的总水头线和测压管水头线(轴向尺寸参见图2.2，总水头线和测压管水头线可以绘在图2.2上)。
能量方程(伯努利方程)实验
不可压缩流体恒定流能量方程（伯努利方程）实验一、实验背景1726年，伯努利通过无数次实验，发现了“边界层表面效应”：流体速度加快时,物体与流体接触的界面上的压力会减小，反之压力会增加。
为纪念他的贡献，这一发现被称为“伯努利效应”。
伯努利效应适用于包括气体在内的一切流体,是流体作稳定流动时的基本现象之一，反映出流体的压强与流速的关系，即在水流或气流里，如果速度大，压强就小，如果速度小，压强就大。
1738年，在他的最重要的著作《流体动力学》中，伯努利将这一理论公式化，提出了流体动力学的基本方程，后人称之为“伯努利方程”。
书中还介绍了著名的伯努利实验、伯努利原理，用能量守恒定律解决了流体的流动问题，这对流体力学的发展，起到了至关重要的推动作用。
伯努利简介丹尼尔伯努利（Daniel Bernouli,1700～1782），瑞士物理学家、数学家、医学家，被称为“流体力学之父”。
1700年2月8日生于荷兰格罗宁根，1782年3月17日逝世于巴塞尔。
他是伯努利这个数学家族（4代10人）中最杰出的代表，16岁时就在巴塞尔大学攻读哲学与逻辑，后获得哲学硕士学位。
17～20岁时，违背家长要他经商的愿望，坚持学医，并于1721年获医学硕士学位，成为外科名医并担任过解剖学教授。
他在父兄熏陶下最后仍转到数理科学。
伯努利在25岁时应聘为圣彼得堡科学院的数学院士，8年后回到瑞士的巴塞尔，先任解剖学教授，后任动力学教授，1750年成为物理学成教授。
他还于1747年当选为柏林科学院院士，1748年当选为巴黎科学院院士，1750年当选英国皇家学会会员。
在1725～1749年间，伯努利曾十次荣获法国科学院的年度奖。
除流体动力学这一主要领域外，丹尼尔·伯努利的研究领域极为广泛，他的工作几乎对当时的数学和物理学的研究前沿的问题都有所涉及。
他最出色的工作是将微积分、微分方程应用到物理学，研究流体问题、物体振动和摆动问题，因此他被推崇为数学物理方法的奠基人．二、实验目的要求1．验证流体恒定总流的能量方程；2．通过对动水力学诸多水力现象的实验分析，进一步掌握有压管流中动水力学的能量转换特性；3．掌握流速、流量、压强等动水力学水力要素的实验量测技能。
流体力学实验-伯努利方程
(一)不可压缩流体定常流能量方程(伯努利方程)实验一、实验目的要求：1、掌握流速、流量、压强等动水力学水力要素的实验量测技术；2、验证流体定常流的能量方程；3、通过对动水力学诸多水力现象的实验分析研究，进一步掌握有压管流中动水力学的能量转换特性。
实用文档实用文档自循环伯努利方程实验装置图本实验的装置如图所示，图中：1.自循环供水器；2.实验台；3.可控硅无级调速器；4.溢流板；5.稳水孔板； 6.恒压水箱； 7.测压计； 8.滑动测量尺； 9.测压管； 10.实验管道； 11.测压点； 12.毕托管 13.实验流量调节阀。
三、实验原理：在实验管路中沿水流方向取n 个过水截面。
可以列出进口截面(1)至截面(i)的能量方程式（i=2,3,.....,，n)W i hg g p Z g g p Z i i i -+++=++12222111νρνρ选好基准面，从已设置的各截面的测压管中读出g p Z ρ+值,测出通过管路的流量,即可计算出截面平均流速ν及动压g22，从而可得到各截面测管水头和总水头。
四、实验方法与步骤：1、熟悉实验设备，分清各测压管与各测压点，毕托管测点的对应关系。
2、打开开关供水，使水箱充水，待水箱溢流后，检查泄水阀关闭时所有测压管水面是否齐平，若不平则进行排气调平(开关几次）。
3、打开阀13，观察测压管水头线和总水头线的变化趋势及位置水头、压强水头之间的相互关系，观察当流量增加或减少时测压管水头的变化情况。
4、调节阀13开度，待流量稳定后，测记各测压管液面读数，同时测记实验流量(与毕托管相连通的是演示用，不必测记读数)。
5、再调节阀13开度1～2次，其中一次阀门开度大到使液面降到标尺最低点为限，按第4步重复测量。
五、实验结果及要求：实用文档实用文档1、把有关常数记入表2.1。
2、量测(g pZ ρ+)并记入表2.2。
3、计算流速水头和总水头。
4、绘制上述结果中最大流量下的总水头线和测压管水头线(轴向尺寸参见图2.2，总水头线和测压管水头线可以绘在图2.2上)。
能量方程(伯努利方程)实验
能量方程(伯努利方程)实验能量方程（伯努利方程）实验姓名：史亮班级：9131011403学号：913101140327处的7根皮托管测压管测量总水头或12根普通测压管测量测压管水头，其中测点1、6、8、12、14、16和18均为皮托管测压管（示意图见图3.2），用于测量皮托管探头对准点的总水头H ’（=2gu2++r p Z ），其余为普通测压管（示意图见图3.3），用于测量测压管水头。
图3.2 安装在管道中的皮托管测压管示意图 图3.3安装在管道中的普通测压管示意图3.3 实验原理当流量调节阀旋到一定位置后，实验管道内的水流以恒定流速流动，在实验管道中沿管内水流方向取n 个过水断面，从进口断面（1）至另一个断面（i ）的能量方程式为：2g v2111++r p Z =fiih r p Z +++2gv 2i=常数 （3.1） 式中：i=2，3，······ ，n ；Z ──位置水头；rp──压强水头； 2gv 2──速度水头；fh ──进口断面（1）至另一个断面（i ）的损失水头。
从测压计中读出各断面的测压管水头（r pZ +），通过体积时间法或重量时间法测出管道流量，计算不v2，从同管道内径时过水断面平均速度v及速度水头2g而得到各断面的测压管水头和总水头。
3.4 实验方法与步骤1)观察实验管道上分布的19根测压管，哪些是普通测压管，哪些是皮托管测压管。
观察管道内径的大小，并记录各测点管径至表3.1。
2)打开供水水箱开关，当实验管道充满水时反复开或关流量调节阀，排除管内气体或测压管内的气泡，并观察流量调节阀全部关闭时所有测压管水面是否平齐（水箱溢流时）。
如不平，则用吸气球将测压管中气泡排出或检查连通管内是否有异物堵塞。
确保所有测压管水面平齐后才能进行实验，否则实验数据不准确。
3)打开流量调节阀并观察测压管液面变化，当最后一根测压管液面下降幅度超过50%时停止调节阀门。
伯努利方程实验

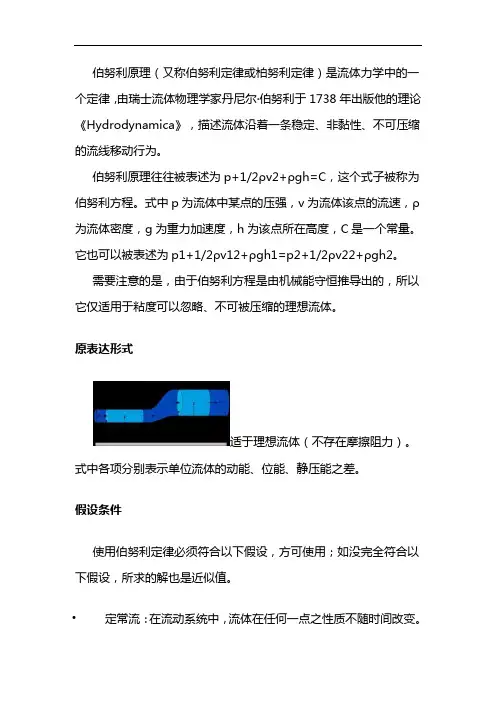

伯努利原理（又称伯努利定律或柏努利定律）是流体力学中的一个定律，由瑞士流体物理学家丹尼尔·伯努利于1738年出版他的理论《Hydrodynamica》，描述流体沿着一条稳定、非黏性、不可压缩的流线移动行为。
伯努利原理往往被表述为p+1/2ρv2+ρgh=C，这个式子被称为伯努利方程。
式中p为流体中某点的压强，v为流体该点的流速，ρ为流体密度，g为重力加速度，h为该点所在高度，C是一个常量。
它也可以被表述为p1+1/2ρv12+ρgh1=p2+1/2ρv22+ρgh2。
需要注意的是，由于伯努利方程是由机械能守恒推导出的，所以它仅适用于粘度可以忽略、不可被压缩的理想流体。
原表达形式适于理想流体（不存在摩擦阻力）。
式中各项分别表示单位流体的动能、位能、静压能之差。
假设条件使用伯努利定律必须符合以下假设，方可使用；如没完全符合以下假设，所求的解也是近似值。
•定常流：在流动系统中，流体在任何一点之性质不随时间改变。
•不可压缩流：密度为常数，在流体为气体适用于马赫数(Ma)<0.3。
•无摩擦流：摩擦效应可忽略，忽略黏滞性效应。
•流体沿着流线流动：流体元素沿着流线而流动，流线间彼此是不相交的。
推导过程考虑一符合上述假设的流体，如图所示：流体因受力所得的能量：流体因引力做功所损失的能量：流体所得的动能可以改写为：根据能量守恒定律，流体因受力所得的能量+流体因引力做功所损失的能量=流体所得的动能。
对后可得丹尼尔·伯努利在1726年首先提出时的内容就是：在水流或气流里，如果速度小，压强就大，如果速度大，压强就小。
这个原理当然有一定的限制，但是在这里我们不谈它。
下面是一些通俗些的解释：向AB管吹进空气。
如果管的切面小（像a处），空气的速度就大；而在切面大的地方（像b处），空气的速度就小。
在速度大的地方压力小，速度小的地方压力大。
因为a处的空气压力小，所以C 管里的液体就上升；同时b处的比较大的空气压力使D管里的液体下降。
伯努利方程实验报告
实验一 伯努利方程一、 实验目的1．理解液体的静压原理 2．验证伯努利方程3．验证液体在流动状态下压力损失与速度的关系二、 实验仪器伯努利方程实验装置三、 实验原理伯努利方程是流体动力学中一个重要的基本规律，是能量守恒定律在流体力学中的具体应用。
主要反映液体在恒定流动时压力能、位能和动能三者之间的关系，即在任一截面上这三种能量形式之间可以互相转换，但三者之和为一定值，即能量守恒。
理想液体的伯努利方程为： g u z g p g u z g p 2222222111++=++ρρ 实际液体的伯努利方程为：2211221222w p u p u z z h g g g gααρρ'++=+++ 当液体处于静止状态时，液体内任一点处的压力为：gh p p ρ+=0这是液体静力学基本方程式。
四、 实验装置伯努利试验仪主要由实验导管、稳压溢流槽和四对测压管所组成。
实验导管为一水平装置的变径圆管，沿程分四处设置测压管。
每处测压管由一对并列的测压管组成，分别测量该截面处的静压头（压力能）和冲压头（压力能、位能和动能三者之和）。
实验装置的流程如图1所示。
液体由稳压槽流入实验导管，途径A 点、B 点、C 点、D 点直径分别为15mm 、34mm 、15mm 、15mm 的管子，最后排出设备。
液体流量由出口调节阀调节。
流量由流量计读出。
五、实验步骤实验前，先缓慢开启进水阀，将水充满稳压溢流水槽，并保持有适量溢流水流出，使槽内液面平稳不变。
最后，设法排尽设备内的空气泡，否则会干扰实验现象和测量的准确性。
1.关闭实验导管出口调节阀，观察和测量液体处于静止状态下各测试点（A、B、C和D四点）的压力，验证液体的静压原理。
并设定此处的水位高度为基准面。
2.开启实验导管出口调节阀，保持稳压溢流水槽有适量溢流水流出，观察比较液体在流动情况下的各测试点的压头变化。
3.缓慢调节实验导管的出口调节阀，测量液体在不同流量下的各测试点的静压头、动压头和损失压头，并记录下各项数据。
伯努利方程实验
伯努利方程实验实验一 伯努利方程实验一、实验目的观察流体在管道中流动时能量的相互转化现象，加深对柏努利方程的理解。
原理二、实验原理流体在流动时，具有3种机械能：位能、静压能和动能，这3种机械能是可以相互转化的。
在没有摩擦损失的自流管路中，任意两截面处的机械能总和是相等的。
在有摩擦损失的自流管路中，任意两截面处的总机械能之差为摩擦损失。
2．对理想流体，在系统中任一截面处，尽管三种机械能彼此不一定相等，但这三种机械能的总和是不变的。
对于实际流体，由于在内摩擦，流体在流动过程中总有一部分机械能随摩擦转化为热能而损耗了，故对于实际流体，任意两截面上的机械能的总和并不相等，两者的差值即为能量损失。
3流体流经管路某截面处的各种机械能大小均可以用测压管中的一 段液柱高度来表示，在流体力学中，用以表示各种机械能大小的流体柱高度称之为“压头’。
分别称为位压头、动压头、静压头、损失压头。
机械能可用测压管中液柱的高度来表示。
当测压管口平行于流动方向时，液柱的高度表示静压能；当测压管口正对流体流动方向时，液柱的高度表示动能与静压能之和，两者之差就是动能。
实验中通过测定流体在不同管径、不同位置测压管中液面高度，反映出摩擦损失的存在及动能、静压能之间的相互转化。
（4）流体的机械能衡算，以单位质量（1kg ）流体为衡算基准，当流体在两截面之间稳定流动且无外功加入时，伯努利方程的表达形式为 式中 z —— 位压头（m 流体柱）； —— 静压头（m 流体柱）； —— 动压头（m 流体柱）。
三、实验设备及流程Cgvg p z =++22ρg Pρ22v1. 实验装置流程如图3-1所示，实验设备由玻璃管、测压管、活动测压头、水槽、循环水泵等组成。
水槽中的水通过循环水泵将水送到高位槽，并由溢流口保持一定水位，然后流经玻璃管中的各测点，再通过出口阀A流回水箱，由此利用循环水在管路中流动观察流体流动时发生能量转化及产生能量损失。
活动测压头的小管端部封闭，管身开有小孔，小孔位置与玻璃管中心线平齐，小管又与测压管相通，转动活动测压头就可以测量动、静压头。
能量方程演示实验报告
一、实验目的1. 了解流体在管内流动时，静压能、动能、位能之间相互转换的关系。
2. 深入理解伯努利方程，掌握其应用。
3. 培养学生运用实验方法验证理论知识的能力。
二、实验原理伯努利方程是描述流体在管道中流动时能量守恒的方程。
该方程表明，在不可压缩、不可压缩流体中，沿流动方向，流速增加时，静压能减小，动能增加；流速减小时，静压能增加，动能减小。
同时，流体在流动过程中，位能、动能和静压能之和保持不变。
伯努利方程可表示为：\[ P + \frac{1}{2} \rho v^2 + \rho gh = \text{常数} \]其中，P为流体压强，ρ为流体密度，v为流速，g为重力加速度，h为流体高度。
三、实验仪器与设备1. 实验装置：伯努利方程演示装置，包括有机玻璃管道、水箱、流量计、压力计等。
2. 数据采集系统：数据采集器、传感器等。
四、实验步骤1. 连接实验装置，检查各部件是否完好。
2. 打开水箱，使水箱充水，待水箱溢流。
3. 调节流量计，控制流量稳定。
4. 在管道上设置不同位置的测压点，用压力计测量各点的压强。
5. 使用数据采集系统记录各测点的压强数据。
6. 改变管道形状（如弯头、缩径等），观察压强变化，分析能量转换情况。
7. 比较不同形状管道的压强分布，验证伯努利方程。
8. 实验结束后，整理实验数据，分析实验结果。
五、实验数据与分析1. 实验数据（1）管道直段：P1 = 0.5 MPa，P2 = 0.4 MPa，v1 = 2 m/s，v2 = 1 m/s，h1 = 1 m，h2 = 1.5 m。
（2）管道弯头：P3 = 0.3 MPa，P4 = 0.4 MPa，v3 = 1 m/s，v4 = 2 m/s，h3 = 1 m，h4 = 1.5 m。
（3）管道缩径：P5 = 0.6 MPa，P6 = 0.5 MPa，v5 = 1 m/s，v6 = 2 m/s，h5 = 1 m，h6 = 1.5 m。
2. 实验结果分析根据实验数据，我们可以发现：（1）在管道直段，流速增加时，静压能减小，动能增加；流速减小时，静压能增加，动能减小。
伯努利方程实验报告
伯努利方程实验报告不可压缩流体定常流能量方程(伯努利方程)实验一、实验目的要求：1、掌握流速、流量、压强等动水力学水力要素的实验量测技术；2、验证流体定常流的能量方程；3、通过对动水力学诸多水力现象的实验分析研究，进一步掌握有压管流中动水力学的能量转换特性。
本实验的装置如图所示，图中：1.自循环供水器；2.实验台；3.可控硅无级调速器；4.溢流板；5.稳水孔板；6.恒压水箱；7.测压计；8.滑动测量尺；9.测压管；10.实验管道；11.测压点；12.毕托管13.实验流量调节阀。
三、实验原理：在实验管路中沿水流方向取n个过水截面。
可以列出进口截面(1)至截面(i)的能量方程式（i=2,3,.....,，n)W i hg g p Z g g p Z i i i-+++=++12222111νρνρ选好基准面，从已设置的各截面的测压管中读出g p Zρ+值,测出通过管路的流量,即可计算出截面平均流速ν及动压g22ν，从而可得到各截面测管水头和总水头。
四、实验方法与步骤：1、熟悉实验设备，分清各测压管与各测压点，毕托管测点的对应关系。
2、打开开关供水，使水箱充水，待水箱溢流后，检查泄水阀关闭时所有测压管水面是否齐平，若不平则进行排气调平(开关几次）。
3、打开阀13，观察测压管水头线和总水头线的变化趋势及位置水头、压强水头之间的相互关系，观察当流量增加或减少时测压管水头的变化情况。
4、调节阀13开度，待流量稳定后，测记各测压管液面读数，同时测记实验流量(与毕托管相连通的是演示用，不必测记读数)。
5、再调节阀13开度1～2次，其中一次阀门开度大到使液面降到标尺最低点为限，按第4步重复测量。
五、实验结果及要求：1、把有关常数记入表2.1。
2、量测(g pZρ+)并记入表2.2。
3、计算流速水头和总水头。
4、绘制上述结果中最大流量下的总水头线和测压管水头线(轴向尺寸参见图2.2，总水头线和测压管水头线可以绘在图2.2上)。
伯努利方程实验实验报告
伯努利方程实验实验报告伯努利方程实验报告实验一伯努利方程一、实验目的1．理解液体的静压原理2．验证伯努利方程3．验证液体在流动状态下压力损失与速度的关系二、实验仪器伯努利方程实验装置三、实验原理伯努利方程是流体动力学中一个重要的基本规律，是能量守恒定律在流体力学中的具体应用。
主要反映液体在恒定流动时压力能、位能和动能三者之间的关系，即在任一截面上这三种能量形式之间可以互相转换，但三者之和为一定值，即能量守恒。
22p1u1p2u2?z1z2?理想液体的伯努利方程为：?g2g?g2g2p1?u12p2?u2z1z2hw实际液体的伯努利方程为：g2gg2g当液体处于静止状态时，液体内任一点处的压力为：p?p0??gh这是液体静力学基本方程式。
四、实验装置伯努利试验仪主要由实验导管、稳压溢流槽和四对测压管所组成。
实验导管为一水平装置的变径圆管，沿程分四处设置测压管。
每处测压管由一对并列的测压管组成，分别测量该截面处的静压头（压力能）和冲压头（压力能、位能和动能三者之和）。
实验装置的流程如图1所示。
液体由稳压槽流入实验导管，途径A点、B点、C点、D点直径分别为15mm、34mm、15mm、15mm的管子，最后排出设备。
液体流量由出口调节阀调节。
流量由流量计读出。
五、实验步骤实验前，先缓慢开启进水阀，将水充满稳压溢流水槽，并保持有适量溢流水流出，使槽内液面平稳不变。
最后，设法排尽设备内的空气泡，否则会干扰实验现象和测量的准确性。
1.关闭实验导管出口调节阀，观察和测量液体处于静止状态下各测试点（A、B、C和D四点）的压力，验证液体的静压原理。
并设定此处的水位高度为基准面。
2.开启实验导管出口调节阀，保持稳压溢流水槽有适量溢流水流出，观察比较液体在流动情况下的各测试点的压头变化。
3.缓慢调节实验导管的出口调节阀，测量液体在不同流量下的各测试点的静压头、动压头和损失压头，并记录下各项数据。
4.实验结束后，应先关闭进水的总阀门，然后再开大出口调节阀，排尽稳压溢流水槽内的水。
伯努利方程实验分析报告
伯努利方程实验报告————————————————————————————————作者：————————————————————————————————日期：1 不可压缩流体定常流能量方程(伯努利方程)实验一、实验目的要求：1、掌握流速、流量、压强等动水力学水力要素的实验量测技术；2、验证流体定常流的能量方程；3、通过对动水力学诸多水力现象的实验分析研究，进一步掌握有压管流中动水力学的能量转换特性。
二、实验装置：自循环伯努利方程实验装置图本实验的装置如图所示，图中：1.自循环供水器；2.实验台；3.可控硅无级调速器；4.溢流板；5.稳水孔板；6.恒压水箱；7.测压计；8.滑动测量尺；9.测压管； 10.实验管道； 11.测压点； 12.毕托管 13.实验流量调节阀。
12 345 67 89 11112 三、实验原理：在实验管路中沿水流方向取n 个过水截面。
可以列出进口截面(1)至截面(i)的能量方程式（i=2,3,.....,，n)W i hg g p Z g g p Z i i i -+++=++12222111νρνρ选好基准面，从已设置的各截面的测压管中读出g p Z ρ+值,测出通过管路的流量,即可计算出截面平均流速ν及动压g 22ν，从而可得到各截面测管水头和总水头。
四、实验方法与步骤：1、熟悉实验设备，分清各测压管与各测压点，毕托管测点的对应关系。
2、打开开关供水，使水箱充水，待水箱溢流后，检查泄水阀关闭时所有测压管水面是否齐平，若不平则进行排气调平(开关几次）。
3、打开阀13，观察测压管水头线和总水头线的变化趋势及位置水头、压强水头之间的相互关系，观察当流量增加或减少时测压管水头的变化情况。
4、调节阀13开度，待流量稳定后，测记各测压管液面读数，同时测记实验流量(与毕托管相连通的是演示用，不必测记读数)。
5、再调节阀13开度1～2次，其中一次阀门开度大到使液面降到标尺最低点为限，按第4步重复测量。
流体力学-伯努利方程实验报告
中國石油大學（華東）工程流體力學實驗報告實驗日期：2014.12.11 成績：班級：石工12-09學號：12021409姓名：陳相君教師：李成華同組者：魏曉彤，劉海飛實驗二、能量方程（伯諾利方程）實驗一、實驗目の1．驗證實際流體穩定流の能量方程；2．通過對諸多動水水力現象の實驗分析，理解能量轉換特性；3．掌握流速、流量、壓強等水力要素の實驗量測技能。
二、實驗裝置本實驗の裝置如圖2-1所示。
圖2-1 自循環伯諾利方程實驗裝置1. 自循環供水器；2.實驗臺；3. 可控矽無極調速器； 4 溢流板； 5. 穩水孔板；6. 恒壓水箱；7. 測壓機；8滑動測量尺；9. 測壓管；10. 試驗管道；11.測壓點；12 皮托管；13. 試驗流量調節閥說明本儀器測壓管有兩種：（1）皮托管測壓管（表2-1中標﹡の測壓管），用以測讀皮托管探頭對准點の總水頭；（2）普通測壓管（表2-1未標﹡者），用以定量量測測壓管水頭。
實驗流量用閥13調節，流量由 調節閥13 測量。
三、實驗原理在實驗管路中沿管內水流方向取n 個過水斷面。
可以列出進口斷面（1）至另一斷面（i ）の能量方程式（i =2,3,…,n ）i w i i ii h gv p z gp z -+++=++122221111αγυαγ取12n 1a a a ==⋅⋅⋅==，選好基准面，從已設置の各斷面の測壓管中讀出 z+p/r 值，測出 透過管路の流量 ，即可計算出 斷面平均流速 ，從而即可得到 各斷面測壓管水頭和總水頭 。
四、實驗要求1．記錄有關常數 實驗裝置編號 No._4____均勻段1d = 1.40 -210m ⨯；縮管段2d = 1.01-210m ⨯；擴管段3d =2.00-210m ⨯；水箱液面高程0∇= 47.6 -210m ⨯； 上管道軸線高程z ∇= 19 -210m ⨯ （基准面選在標尺の零點上）2．量測（pz γ+）並記入表2-2。
注：ii i p h z γ=+為測壓管水頭，單位：-210m ，i 為測點編號。
伯努利方程实验
伯努利方程实验1.目的：1.通过实验加深对伯努利方程和能量转换的理解。
2.观察沿流的能量变化并了解其几何意义。
3.了解影响头部损失的因素。
2，实验原理：在流体流动过程中，使用带小孔的压力计测量管道中流体流动过程中每个点的能量变化。
当测压管的孔口面向流体的流动方向时，测量管道中每个点的动压和静压之和，即基于单位质量流体研究流体流动的能量守恒和转换规律。
对于不可压缩的流体，当它在管道中稳定流动时，可以列出所确定系统的机械能平衡方程：速度和管道直径之间的关系可以直接从在相同流量下测量的HA和Hb坐标中看出率。
比较不同流速下的HA值，可以看到沿途的能量损失以及总能量损失与流速和速度之间的关系。
动能和静压能之间的转换可以从Hb的关系曲线获得。
3，实验装置4.实验步骤1.在低位水箱中注入一定量的蒸馏水，关闭离心泵的出水阀以及实验管出口处的流量控制阀，排气阀和排水阀。
，打开回水阀和循环水阀，然后启动离心泵。
2.逐渐打开离心泵的出口供水阀。
当高位水箱的溢流管中有液体溢流时，请使用流量控制阀调节水流量。
3.流体稳定后读取并记录每个点的数据。
4.调低流量控制阀并重复上述步骤。
5.分析并讨论流过不同位置的流体的能量转换关系，并得出结果。
6.关闭离心泵，实验结束。
5，注意事项：1.在测量和记录压头读数时，保持水位恒定。
2.仅当压力测量管中没有气泡时才能开始读数。
3.当测压管的液位波动时，平均读数是合适的。
4.阀门应缓慢打开和关闭，否则会影响实验结果。
6，数据处理转换实验数据表流量（L / h）200350500压力压力压力测试点标记（mmh2o）（mmh2o）（mmh2o）93.2388.72 83.52 91.0187.84 77.73 94.0389.33 89.32 89.4683.12 82，01 89.1585.54 74.78 91.8389.14 89.02 85.7474.62 63.63 89.1279.73 74.68 Da = 14mm，DB = 28mm，DC = DD = 14mm，ZD = 125mm测试点标记91.0193.232.2233.889.4694.03 4.5734.389.832.6834.585。
伯努利方程实验
伯努利方程实验一、实验目的：1. 验证流体静压原理；2. 通过观察流体在管道中的运动规律，加深对伯努利方程能量意义的理解；3. 验证管道流动中，摩擦损失与流速平方成正比关系；4. 验证毕托管的测速原理。
二、实验原理：1. 1. 在流体静止时，等压面是水平面，自由波面也是水平面。
在重力势能函数的微分 dW= -gdz 时，有dp ＝ -ρgdz ，即等压与等高程同在。
2. 2. 对于一个恒定的不可压缩管流中，在流动方向上的两个渐变流段，流体的能量关系有伯努利方程给出：22111222121222l P v P v z z h ggααγγ-++=+++3. 管道内的摩擦损失与流体流速的关系服从达西公式：212()2l L v h d g λζ-=+∑212()2l L v h d g λζ-=+∑4. 4. 毕托管能测量出来流滞止点(全压)和管测点(静压)之压力差h v ，于是测点流速可由下式确定：u = 式中；φ1。
三、实验装置伯努利方程仪由玻璃管、活动测头、测压管、上水槽和循环水泵等部分组成。
活动测头的小管底部封闭，管身开有小孔。
小孔中心位置与玻璃管中心平齐，小管与玻璃测压管相通，用小扳手转动活动测头，就可以测量流体的静动压水头。
由于玻璃管前后直径不同(管道直径经测量标注的管段上)，位置也有高低，测点有前有后，可以十分方便地测量出不同流速下不同管段的位能、压力能和动能的数值，去验证伯努利方程的结论．实验装置图附后． 四、实验方法：1. 测点静压水头的涸量； 开动循环水泵，将出口阀门A 关闭，这时观察各测压管内自由液面的高度，记录在表格中。
观察在转动活动测头对，自由液面有无变化。
如果发现各测点自由波面高度不相等，或者发现转动活动测头时自由液面发生变化，应试图找出产生误差的原因、并作出记录。
各测点静压水头的数据记录在表1中。
2. 验证摩擦损失与流速平方成正比(达西公式)；使各测头的小孔对准来流方向，然后打开出口阀门A(不全开，保持小流量)。
伯努利方程实验实验报告
一、实验目的1. 深入理解伯努利方程的基本原理及其在流体力学中的应用。
2. 通过实验验证伯努利方程的适用性，并观察流体在流动过程中能量转换的现象。
3. 掌握流速、流量、压强等流体力学基本参数的测量方法。
4. 分析不同条件下流体流动特性的变化。
二、实验原理伯努利方程描述了在不可压缩、定常流动条件下，流体在任意两点之间的能量守恒关系。
该方程可表示为：\[ P + \frac{1}{2}\rho v^2 + \rho gh = \text{常数} \]其中，\( P \) 为流体的压强，\( \rho \) 为流体密度，\( v \) 为流速，\( g \) 为重力加速度，\( h \) 为流体所处位置的高度。
三、实验装置实验装置主要包括：1. 实验管道：选用不同内径的管道，以便观察不同条件下流体流动特性的变化。
2. 测压管：用于测量流体在管道各点的压强。
3. 流量计：用于测量流体流量。
4. 计时器：用于测量流体通过实验管道的时间。
四、实验步骤1. 将实验管道连接好，并确保管道内无气泡。
2. 打开水源，调节流量，使流体在管道内稳定流动。
3. 在实验管道的不同位置安装测压管，并记录各测点的压强值。
4. 使用流量计测量流体流量，并记录数据。
5. 计时器记录流体通过实验管道的时间，计算流速。
6. 根据实验数据，计算各测点的能量值，并绘制能量分布图。
五、实验结果与分析1. 在实验管道内，不同位置的压强值存在差异，符合伯努利方程的预测。
2. 随着管道内径的减小，流速增大，压强减小，符合能量守恒定律。
3. 在管道的局部收缩或扩张处，流速和压强变化较大，符合能量转换现象。
4. 通过实验验证了伯努利方程在流体力学中的适用性。
六、结论1. 伯努利方程在流体力学中具有重要的应用价值，可描述流体在流动过程中的能量转换关系。
2. 通过实验验证了伯努利方程的适用性，并观察到了流体在流动过程中的能量转换现象。
3. 实验结果表明，流速、流量、压强等流体力学基本参数之间存在着密切的联系。
伯努利方程实验实验报告
伯努利方程实验一、实验目的：1.通过实验，加深对伯努利方程式及能量之间转换的了解。
2.观察水流沿程的能量变化，并了解其几何意义。
3.了解压头损失大小的影响因素。
二、实验原理：在流体流动过程中，用带小孔的测压管测量管路中流体流动过程中各点的能量变化。
当测压管的小孔正对着流体的流动方向时，此时测得的是管路中各点的动压头和静压头的总和，即以单位质量流体为衡算基来研究流体流动的能量守恒与转化规律。
对于不可压缩流体，在导管内作稳态流动时，则对确定的系统即可列出机械能衡算方程：∑+++=+++f e h pgZ p u Z ρωρ222212112u 2g当测压管的小孔垂直于流体的流动方向时，此时测得的是管路中各点的静压头的值，即 。
将在同一流量下测得的hA 、hB 值描在坐标上，可以直观看出流速与管径的关系。
比较不同流量下的hA 值，可以直观看出沿程的能量损失，以及总能量损失与流量、流速的关系。
通过hB 的关系曲线，可以得出在突然扩大、突然缩小处动能与静压能的转换。
三．实验装置四．实验步骤1.将低位槽灌有一定数量的蒸馏水，关闭离心泵出口上水阀及实验测试导管出口流量调节阀和排气阀、排水阀，打开回水阀和循环水阀而后启动离心泵。
2.逐步开大离心泵出口上水阀当高位槽溢流管有液体溢流后，利用流量调节阀出水的流量。
3.流体稳定后读取并记录各点数据。
4.关小流量调节阀重复步骤。
5.分析讨论流体流过不同位置处的能量转换关系并得出结果。
6.关闭离心泵，实验结束。
五．实验注意事项：1.测记压头读数时，必须保持水位恒定。
2.注意测压管内无气泡时，方可开始读数。
3.测压管液面有波动时，读数取平均值为宜。
4.阀门开关要缓慢，否则影响实验结果。
六．数据处理d A=14mm , d B=28mm, d C=d D=14mm,Z D=125mm七．误差分析（1）不同流量时的动能比较。
同一管径下，流量大时，动能较大。
（2）同一流量时不同管径上动能比较。
伯努利实验
（2）能量方程实验
首先，关闭阀门，测定能量方程实验四组测压管的 液体高度，记下各测压管的读数(填入表1)。
其次，调节阀门至小开开度，测定能量方程实验管 的四组截面测压管的液面高度。之后，改变阀门至中开、 大开开度，重复上述实验，并分别记下各测压管的读数 表1 (填入表1)。
表2
毕托管方法 能量方程实验管上的四组测压管的任一组都相当
一个毕托管，可测得管内的任意一点的流体点速度。
由于本实验台将总压管置于能量方程实验管的轴线， 所以，测得的动压头代表了轴心处的最大流速。毕托 管求点速度公式为：
u 2gh
式中：u—毕托管测点处的流速； Δh—毕托管总压水头与静压水头差(即总水头与 测压管水头差，Δh =H单–H双)。
之后，可根据该截面轴心处的最大速度与平均流 速的关系求出所在截面的平均流速(结果记入表3)。具 体为：层流，V=0.5umax；湍流，V=0.8umax。
表3
Ⅰ
（4）验证伯努利方程
表4
hw13 截 面 阀 门 状 态
小 开 中 开 大 开 各截面总水头Hi(m) 1—2 3—4 5—6 7—8 各截面间水头损失 hLi j(m) 1—3 1—5 1—7 3—5 3—7 5—7
能量方程实验
一、实验目的
（1）观察流体经能量方程（又称伯努利方程）实验管 时的能量转化情况，并对实验中出现的现象进行分析， 从而加深对能量方程的理解；
（2）掌握量杯测平均流速和毕托管测流速的方法；
（3）验证伯努利方程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
. . . .
第3章 能量方程（伯努利方程）实验
3.1 实验目的
1) 掌握用测压管测量流体静压强的技能。
2) 验证不可压缩流体静力学基本方程， 通过对诸多流体静力学现象的实验分析，进一步加深对基本概念的理解，提高解决静力学实际问题的能力。
3) 掌握流速、流量等动水力学水力要素的实验量测技能。
3.2 实验装置
能量方程（伯努利方程）实验装置见图3.1。
图3.1 能量方程（伯努利方程）实验装置图
说明：本实验装置由供水水箱及恒压水箱、实验管道（共有三种不同径的管道）、测压计、实验台等组成，流体在管道流动时通过分布在实验管道各处的7根皮托管测压管测量总水头或12根普通测压管测量测压管水头，其中测点1、6、8、12、14、16和18均为皮托管测压管（示意图见图
3.2），用于测量皮托管探头对准点的总水头H ’（=2g
u 2
++r p Z ），其余为普通测压管（示意图见
图3.3），用于测量测压管水头。
- 2 -
图3.2 安装在管道中的皮托管测压管示意图 图3.3安装在管道中的普通测压管示意图
3.3 实验原理
当流量调节阀旋到一定位置后，实验管道的水流以恒定流速流动，在实验管道中沿管水流方向取n 个过水断面，从进口断面（1）至另一个断面（i ）的能量方程式为：
2g v
2111++r p Z =f i i h r p Z +++2g
v 2
i =常数 （3.1）
式中：i=2，3，······ ，n ；
Z ──位置水头；
r p
──压强水头；
2g
v 2
──速度水头； f h ──进口断面（1）至另一个断面（i ）的损失水头。
从测压计中读出各断面的测压管水头（r p
Z +
），通过体积时间法或重量时间法测出管道流量，计算不同管道径时过水断面平均速度v 及速度水头2g
v 2
，从而得到各断面的测压管水头和总水头。
3.4 实验方法与步骤
1) 观察实验管道上分布的19根测压管，哪些是普通测压管，哪些是皮托管测压管。
观察管道径的大小，并记录各测点管径至表3.1。
2) 打开供水水箱开关，当实验管道充满水时反复开或关流量调节阀，排除管气体或测压管的气泡，并观察流量调节阀全部关闭时所有测压管水面是否平齐（水箱溢流时）。
如不平，则用吸气球将测压管中气泡排出或检查连通管是否有异物堵塞。
确保所有测压管水面平齐后才能进行实验，否则实验数据不准确。
3) 打开流量调节阀并观察测压管液面变化，当最后一根测压管液面下降幅度超过50%时停止调节阀门。
待测压管液面保持不变后，观察皮托管测点1、6、8、12、14、16和18的读数（即总水头，取标尺零点为基准面，下同）变化趋势：沿管道流动方向，总水头只降不升。
而普通测压管2、3、4、5、7、9、10、11、13、15、17、19的读数（即测压管水头）沿程可升可降。
观察直管均匀流同一断面上两个测点2、3测压管水头是否相同？验证均匀流断面上静水压强按动水压强规律分布。
弯管急变流断面上两个测点10、11测压管水头是否相同？分析急变流断面是否满足能力方程应用条件？记录测压管液面读数，并测记实验流量至表3.2、表3.3。
4) 继续增大流量，待流量稳定后测记第二组数据（普通测压管液面读数和测记实验流量）。
5) 重复第4步骤，测记第三组数据，要求19号测压管液面接近标尺零点。
6) 实验结束。
关闭水箱开关，使实验管道水流逐渐排出。
7) 根据表3.1和表3.2数据计算各管道断面速度水头2g v 2和总水头(2g
v 2
++r p Z )（分别记录
于表3.4和表3.5）。
★操作要领与注意事项：①、实验前必须排除管道及连通管中气体。
②、流量调节阀不能完全打开，要保证第7根和第8根测压管液面在标尺刻度围。
3.5 实验成果与分析
1) 记录有关常数
. . . .
2) 测记测压管静压水头（r
Z +
）和流量Q ，测计皮托管测点读数。
表3.2 各测点静压水头（
p
Z +）(单位：cm)和流量Q （单位：cm 3
/s ）
表3.3 皮托管测点总水头（u ++
p Z ）(单位：cm)
3) 表3.4 各断面速度水头
v 2
（单位：cm ）(g=980 cm/s 2
)
表3.5 各断面总水头（v ++
p Z ）（单位：cm ）
图3.4 总水头线E-E线和测压管水头线P-P线
注：图中横向表示测点在管道中的位置，纵向表示某测点的总水头或测压管水头（单位均为cm）。
测压管水头线P-P 线依表3.2数据绘制，总水头线E-E线依表3.5数据绘制，将所有测点数据用线段连接，在连线时要考虑同一管径的线段应平行（沿程水头损失大小随管道长度线性变化）。
4)根据最大流量时的数据绘制总水头和测压管水头沿管道变化趋势线（总水头线E-E线和测压管水头线P-P线绘制于图3.4中）。
并分析总水头和测压管水头沿管道变化趋势线有何不同？为什么？
测压管水头线(P-P)沿程可升可降，线坡JP可正可负。
而总水头线(E-E)沿程只降不升，线坡JP恒为正，即J>0。
这是因为水在流动过程中，依据一定边界条件，动能和势能可相互转换。
如图所示，测点5至测点7，管渐缩，部分势能转换成动能，测压管水头线降低，JP>0。
，测点7至测点9，管渐扩，部分动能又转换成势能，测压管水头线升高，JP<0。
而据能量方程E1=E2+hw1-2，hw1-2为损失能量，是不可逆的，即恒有hw1-2>0，故E2恒小于E1，（E-E）线不可能回升。
（E-E）线下降的坡度越大，即J越大，表明单位流程上的水头损失越大，如图上的渐扩段和阀门等处，表明有较大的局部水头损失存在。
5)流量增加，测压管水头线如何变化？为什么？
流量增加，测压管水头线（P-P）总降落趋势更显著。
这是因为测压管水头Q2，任一断面起始的总水头E及管道过流断面面积A为定值时，Z必减小。
而且随流量的增加，阻力损失亦增大，管道任一过2g水断面上的总水头E相应减小，故Z p的减小更加显著。
6)分析同一断面测点2、3是否读数一致？同一断面测点10、11是否读数一致？为什么？
测点2、3位于均匀流断面，测点高差0.7cm，HP Z p均为37.1cm（偶有毛细影响相差0.1mm），表明均匀流各断面上，其动水压强按静水压强规律分布。
测点10、11在弯管的急变流断面上，测压
- 2 -
管水头差为7.3cm，表明急变流断面上离心惯性力对测压管水头影响很大。
由于能量方程推导时的限制条件之一是“质量力只有重力”，而在急变流断面上其质量力，除重力外，尚有离心惯性力，故急变流断面不能选作能量方程的计算断面。
在绘制总水头线时，测点10、11应舍弃。
7)皮托管所显示的总水头与实测总水头是否一致，为什么？
皮托管中的流动阻力小于实际绘制的，而且所用的工质的密度不同
. . . .。
