分光镜测三棱镜顶角实验报告

合集下载

分光计测量三棱镜顶角实验报告

参考报告分光计测量三棱镜顶角一、实验目的：1、了解分光计的结构和各个组成部分的作用；2、学习分光计调节的要求和调节方法；3、测量三棱镜顶角；二、仪器与用具：1、分光计：（型号：JJY-Π型, 编号：99056400），最小刻度1'；2、钠灯：（型号：GY-5, 编号：20020072）；3、三棱镜棱角:60º±5′（材料：重火石玻璃，nD=1.6475）；4、双面反射镜，变压器(6.3V/220V)三、预习报告：1、实验原理（力求简要）：（1）分光计调整总要求：望远镜和平行光管的光轴共线并与分光计中心轴垂直。

分要求：有三个如下：〈1〉望远镜调焦到无穷远（接收平行光）、其光轴与分光计中心轴垂直调整方法：①对望远镜的目镜进行调焦，从望远镜中能清晰看到分划板十字准线②对望远镜的物镜进行调焦，用“自准直法”进行，从望远镜中能清晰看到绿“+”字像、且无视差。

③分别从望远镜看到从小镜两反射面反射回来的两绿“+”字反射像，均与分光板的调整用线（分划板上方的十字叉线）重合。

④在望远镜能接收平行光的基础上，根据反射定律，应用“各半调节法”进行调整。

〈2〉载物台垂直仪器主轴调整方法：将双面镜旋转90°，同时旋物台90°，调节一个螺丝，分别从望远镜看到从双面镜两反射面反射回来的两绿“+”字反射像，均与分光板的调整用线（分划板上方的十字叉线）重合。

〈3〉平行光管出射平行光；调整方法：从望远镜里看到平行光管狭缝清晰像呈现在分划板上且无视差。

望远镜对准平行光管（注意：这一步与后面操作绝对不能动望远镜的仰角调节螺丝以与物镜和目镜的焦距），从望远镜观察平行光管狭缝的像，调节平行光管透镜的焦距，使从望远镜清晰看到狭缝的像（一条明亮的细线）呈现在分划板上为止。

这时望远镜接收到的是平行光，也就是说，平行光管出射的是平行光。

〈4〉平行光管光轴与望远镜光轴共线并与分光计中心轴垂直调整方法：望远镜看狭缝像与分光板竖直准线重合，狭缝像转90o后又能与中心水平准线重合。

用分光计测三棱镜顶角实验报告

用分光计测三棱镜顶角实验报告实验目的：1.通过使用分光计测量三棱镜的顶角，验证光的折射定律。

2.了解分光计的基本原理和使用方法。

实验原理：当光从一种介质射向另一种介质时，会发生折射现象。

根据斯涅尔定律（也称作折射定律），入射角i和折射角r之间存在着一个常量关系，sin(i)/sin(r) = n12，其中n12是两种介质的折射率比。

三棱镜由两个面构成，其中一个面是垂直于基座的底面，而另一个面是与底面交相边构成一定角度的顶面。

当光线从空气射入三棱镜时，会发生折射，并在三棱镜内发生多次反射和折射。

最后，光线从顶面射出，并形成折射角。

在本实验中，使用分光计测量三棱镜的顶角。

分光计是一种仪器，它可以将光通过光栅等分成几个亮度相同的光束。

当一束光通过分光计时，可以观察到一串亮度相同的光斑，并通过测量光斑间距来计算出顶角。

实验器材：1.三棱镜2.分光计3.准直器4.角度规实验步骤：1.将三棱镜放置在平整的台面上，并使用准直器将光线直接照射到顶面上。

2.调整分光计和准直器，使得光线垂直照射到顶面上，并且通过分光计的光栅。

3.观察分光计产生的光斑，并记录每个光斑之间的距离。

4.使用角度规测量三棱镜的顶角，并记录测量结果。

数据记录与分析：通过观察分光计产生的光斑，我们可以计算出顶角。

假设光斑之间的距离为d，分光计与三棱镜之间的距离为L，则根据几何关系，可以得出tan(顶角/2) = d/L。

根据以上公式，分别测量了三组数据，并计算得到顶角的平均值如下：测量数据光斑距离(d) 分光计与三棱镜距离(L) tan(顶角/2) 顶角数据1 3.5cm 15.2cm 0.2309 28.32°数据2 3.6cm 15.3cm 0.2355 28.92°数据3 3.7cm 15.4cm 0.2403 29.59°实验结果与讨论：通过数据计算得到的顶角分别为28.32°，28.92°和29.59°。

分光计测量三棱镜顶角实验报告定稿版

分光计测量三棱镜顶角实验报告定稿版
一、实验目的
1.利用分光计测量三棱镜的顶角；
2.了解光的全反射现象；
3.掌握光的干涉行为。

二、实验仪器与材料
1.分光计；
2.三棱镜；
3.光源；
4.平面镜。

三、实验原理
1.三棱镜的顶角是顶点A到底面角BAC的角度，通常为60度。

2.当平面光波沿着入射角小于全反射临界角的三棱镜底面表面入射，光会全反射并发生干涉。

四、实验步骤
1.将三棱镜放在光源前，使底面与光源平行，然后转动三棱镜，使方形表面朝向光源。

2.在分光计上观察到的光谱中心发生明显改变时，停止转动，记录此时的读数。

3.重新调整分光计，使之回到初始位置，并读取此时的读数。

4.利用读数计算出三棱镜的顶角。

五、实验数据
1.初始读数：20度
2.终止读数：80度
六、实验结果与分析
根据实验数据，可计算出三棱镜的顶角为60度。

实验结果与理论值相符，说明实验的准确性较高。

七、实验结论
通过本次实验，我们利用分光计测量了三棱镜的顶角，并了解了光的全反射现象和干涉行为。

实验结果表明我们可以利用分光计准确测量出三棱镜的顶角，这对于光学研究具有重要意义。

八、实验中的问题与改进措施
在实验过程中，可能会受到光线不稳定等因素的影响，会导致读数的误差。

因此，在实验中应尽量保持光源的稳定，减小误差的发生。

总之，本次实验通过利用分光计测量三棱镜的顶角，深化了我们对光学现象的理解，提高了我们的实验能力和分析能力。

在今后的学习和研究中，我们将更加深入地研究光学现象，探索更多有趣的实验现象。

分光计测量三棱镜顶角实验报告,DOC

参考报告分光计测量三棱镜顶角一、实验目的：1、了解分光计的结构和各个组成部分的作用；2、学习分光计调节的要求和调节方法；3、测量三棱镜顶角；二、仪器与用具：1（1〈1+”〈2〈3望远镜对准平行光管（注意：这一步及后面操作绝对不能动望远镜的仰角调节螺丝以及物镜和目镜的焦距），从望远镜观察平行光管狭缝的像，调节平行光管透镜的焦距，使从望远镜清晰看到狭缝的像（一条明亮的细线）呈现在分划板上为止。

这时望远镜接收到的是平行光，也就是说，平行光管出射的是平行光。

在上一步的基础上，调节平行光管（或望远镜）的水平摆向调节螺丝，使狭缝细线像与十字竖线重合，然后转动狭缝90o，调节平行光管的仰角螺丝，使狭缝细线像与中心水平线重合。

这时平行光管光轴与望远镜光轴共线，也就与分光计中心轴垂直（2）三棱镜的顶角的测量〈1〉方法：反射法测量。

〈2〉原理：如下图所示：一束平行光由顶角方向射入，在两光学面上分成两束反射光。

测出两束反射光线之间的夹角φ，则可得到顶角A 为〈3〉方法：实验时，将待测棱镜放在分光计载物小平台上，使棱镜的折射棱正对平行光管，并接近载物台的中心位置，如图4-26-2所示。

调节载物台面平面与分光计主轴垂直，旋紧7、25，锁紧载物台和游标盘，缓慢转动望远镜，用望远镜寻找经过棱镜两反射面反射回来的狭缝像，使狭缝像与分划板中心竖线重合。

记录下望远镜所处位置分别为Ⅰ和Ⅱ时的两刻度盘读数φ、φ??'和φ2?、φ2?'，则望远镜分别处于Ⅰ和Ⅱ位置时光轴的夹角为： ==∆±=ααα_59°57′±5′或=∆±=ααα_59°57′±3′公式：()()‘右右，左左θθθθθ-+-=4 数据处理：411=θ[（331°14′-211°10′）+（151°12′-31°10′）]=59°57′ 412=θ[（328°3′-208°9′）+（148°5′-28°7′）]=60°1′ 413=θ[（319°41′-199°34′）+（139°38′-19°34′）]=59°54′ 414=θ[（318°48′-198°44′）+（138°43′-18°43′）]=59°58′平均值：)(414321ααααα+++=-=59°57′ 不确定度： 1)(2_1--∑==∆=n S i n i x A αα=4)'57598559()'5759'5459()'5759'160()57595759(2222'' -'+-+-+-≈4′ 仪∆≈∆B =1′=∆总=α_ r E <Ep实验心得：（学生自己写，可视情况适当额外加分）。

分光计测量三棱镜顶角实验报告完整版

分光计测量三棱镜顶角实验报告HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】参考报告分光计测量三棱镜顶角一、实验目的：1、了解分光计的结构和各个组成部分的作用；2、学习分光计调节的要求和调节方法；3、测量三棱镜顶角；二、仪器与用具：1、分光计：（型号：JJY-Π型, '；2、钠灯：（型号：GY-5,3、三棱镜棱角:60o±5′（材料：重火石玻璃，nD = 1.6475）；4、双面反射镜，变压器(6.3V/220V)三、预习报告：1、实验原理（力求简要）：（1）分光计调整总要求：望远镜和平行光管的光轴共线并与分光计中心轴垂直。

③分别从望远镜看到从小镜两反射面反射回来的两绿“+”字反射像，均与分光板的调整用线（分划板上方的十字叉线）重合。

④在望远镜能接收平行光的基础上，根据反射定律，应用“各半调节法”进行调整。

〈2〉载物台垂直仪器主轴调整方法：将双面镜旋转90°，同时旋转载物台90°，调节一个螺丝，分别从望远镜看到从双面镜两反射面反射回来的两绿“+”字反射像，均与分光板的调整用线（分划板上方的十字叉线）重合。

〈3〉平行光管出射平行光；调整方法：从望远镜里看到平行光管狭缝清晰像呈现在分划板上且无视差。

望远镜对准平行光管（注意：这一步及后面操作绝对不能动望远镜的仰角调节螺丝以及物镜和目镜的焦距），从望远镜观察平行光管狭缝的像，调节平行光管透镜的焦距，使从望远镜清晰看到狭缝的像（一条明亮的细线）呈现在分划板上为止。

这时望远镜接收到的是平行光，也就是说，平行光管出射的是平行光。

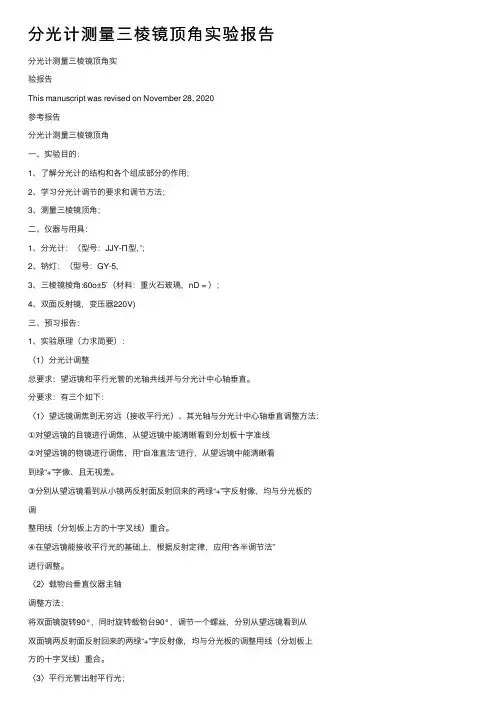

分光计测量三棱镜顶角实验报告

分光计测量三棱镜顶⾓实验报告分光计测量三棱镜顶⾓实验报告This manuscript was revised on November 28, 2020参考报告分光计测量三棱镜顶⾓⼀、实验⽬的：1、了解分光计的结构和各个组成部分的作⽤；2、学习分光计调节的要求和调节⽅法；3、测量三棱镜顶⾓；⼆、仪器与⽤具：1、分光计：（型号：JJY-Π型, '；2、钠灯：（型号：GY-5,3、三棱镜棱⾓:60o±5′（材料：重⽕⽯玻璃，nD = ）；4、双⾯反射镜，变压器220V)三、预习报告：1、实验原理（⼒求简要）：（1）分光计调整总要求：望远镜和平⾏光管的光轴共线并与分光计中⼼轴垂直。

分要求：有三个如下：〈1〉望远镜调焦到⽆穷远（接收平⾏光）、其光轴与分光计中⼼轴垂直调整⽅法：①对望远镜的⽬镜进⾏调焦，从望远镜中能清晰看到分划板⼗字准线②对望远镜的物镜进⾏调焦，⽤“⾃准直法”进⾏，从望远镜中能清晰看到绿“+”字像、且⽆视差。

③分别从望远镜看到从⼩镜两反射⾯反射回来的两绿“+”字反射像，均与分光板的调整⽤线（分划板上⽅的⼗字叉线）重合。

④在望远镜能接收平⾏光的基础上，根据反射定律，应⽤“各半调节法”进⾏调整。

〈2〉载物台垂直仪器主轴调整⽅法：将双⾯镜旋转90°，同时旋转载物台90°，调节⼀个螺丝，分别从望远镜看到从双⾯镜两反射⾯反射回来的两绿“+”字反射像，均与分光板的调整⽤线（分划板上⽅的⼗字叉线）重合。

〈3〉平⾏光管出射平⾏光；调整⽅法：从望远镜⾥看到平⾏光管狭缝清晰像呈现在分划板上且⽆视差。

望远镜对准平⾏光管（注意：这⼀步及后⾯操作绝对不能动望远镜的仰⾓调节螺丝以及物镜和⽬镜的焦距），从望远镜观察平⾏光管狭缝的像，调节平⾏光管透镜的焦距，使从望远镜清晰看到狭缝的像（⼀条明亮的细线）呈现在分划板上为⽌。

这时望远镜接收到的是平⾏光，也就是说，平⾏光管出射的是平⾏光。

〈4〉平⾏光管光轴与望远镜光轴共线并与分光计中⼼轴垂直调整⽅法：望远镜看狭缝像与分光板竖直准线重合，狭缝像转90o后⼜能与中⼼⽔平准线重合。

用分光计测三棱镜顶角实验报告

用分光计测三棱镜顶角实验报告
一、实验目的
本次实验的目的是使用三棱镜测量分光计，以确定其准确的顶角大小。

二、实验原理
入射光由镜片表面反射，而出射光在三棱镜表面以及相关介质之间传播。

当介质具有
折射率不同时，就会发生反射、折射、衍射等光学效应。

三棱镜的通过参数给定顶角决定
了出射光的路径，从而影响出射光的角度。

将这个角度与参考角度相比较，就可以测量三
棱镜的顶角。

三、实验装置
本实验使用的装置主要有分光计、真空管、水平尺、三棱镜、煤油等。

四、实验步骤
（一）准备实验：将分光计放置在实验台上，通过夹具将三棱镜固定在一起，将一支
真空管固定在真空口上，将一支水平尺放置在实验台上，将煤油放入真空口内，等等。

（二）调节实验：通过观察出射光的方向，使用水平尺调整三棱镜顶角，得到准确的
角度值。

（三）使用分光计测量：通过观察出射光的方向与参考点，使用分光仪测量其准确的
顶角大小，对实验结果进行记录和观察。

五、实验结果
通过使用分光计测量的结果如下表所示：
测量结果顶角°
1 60.3
2 60.2
3 60.2
4 60.1
平均顶角：60.2°
通过本次实验，我们得到三棱镜的平均顶角为60.2度，用分光计测量结果准确可靠，与三棱镜的实际顶角一致。

分光计测量三棱镜顶角实验报告

参考报告分光计测量三棱镜顶角一、实验目的：1、了解分光计的结构和各个组成部分的作用；2、学习分光计调节的要求和调节方法；3、测量三棱镜顶角；二、仪器与用具：1、分光计：（型号：JJY-Π型, 编号：99056400），最小刻度1'；2、钠灯：（型号：GY-5, 编号：20020072）；3、三棱镜棱角:60º±5′（材料：重火石玻璃，nD= 1.6475）；4、双面反射镜，变压器(6.3V/220V)三、预习报告：1、实验原理（力求简要）：（1）分光计调整总要求：望远镜和平行光管的光轴共线并与分光计中心轴垂直。

③分别从望远镜看到从小镜两反射面反射回来的两绿“+”字反射像，均与分光板的调整用线（分划板上方的十字叉线）重合。

④在望远镜能接收平行光的基础上，根据反射定律，应用“各半调节法”进行调整。

〈3〉平行光管出射平行光；调整方法：从望远镜里看到平行光管狭缝清晰像呈现在分划板上且无视差。

这时望远镜接收到的是平行光，也就是说，平行光管出射的是平行光。

分光仪测三棱镜顶角

【基础物理实验研究性报告】分光仪测三棱镜顶角摘要: 刚刚做过了分光仪实验很短时间, 对这个实验的记忆还比较深。

同时, 在做实验的过程中, 也感到一些地方对实验的最终结果的精确度造成一些影响, 本文是在我们仔细思考之后, 介绍分光仪的具体使用, 以及对改进实验的一些建议。

关键字: 分光仪、三棱镜的顶角、反射法、弧度制；一、引言分光仪（Spectrometer）是一种能精确测量角度的典型光学实验仪器, 在利用光的反射、折射、衍射、干涉和偏振原理的各项实验中进行角度测量。

由于该装置比较精密,操纵控制部件较多而复杂, 故使用时必须按一定的规则严格调整, 方能获得较高精度的测量结果。

例如：利用光的反射原理测量棱镜的角度；利用光的折射原理测量棱镜的最小偏向角, 从而计算棱镜玻璃的折射率和色散率；与光栅配合, 作光的衍射实验, 测量光波波长；与偏振片、波片配合, 作光的偏振实验等。

二、实验目的1.了解分光仪的构造及其主要部件的作用。

2.学习并掌握分光仪的调节原理与调节方法。

3、掌握自准直法和逐次逼近调节法, 巩固视差调节技术。

4.学会用反射法测量三棱镜的顶角。

三、实验原理1.分光仪的调整1）目测粗调目测粗调“望远镜光轴倾斜调节螺丝”、“载物台调平螺丝”、“平行光管光轴倾斜调节螺丝”分别使望远镜筒、载物台面、平行光管镜筒均大致处于水平状态, 并与仪器中心转轴基本垂直。

2）用自准法调整望远镜聚焦于无穷远（1）旋转“目镜视度调节螺母”, 改变目镜到分划板之间的距离（目镜对分划板调焦）, 直到分划板上的叉丝线和十字窗口成像清晰为止。

（2）改变分划板到物镜之间的距离, 直到十字像成像最清晰, 并且十字像与叉丝线无视差。

3）调整望远镜光轴与分光仪的转轴相垂直平面镜仍竖直置于载物台上, 如果望远镜光轴与平面镜镜面垂直, 则反射回来的亮十字像与分划板中上叉丝线交叉点完全重合, 将载物台旋转180°（因而平面镜也随着转过180°）之后, 如果亮十字像与上叉丝线交叉点仍然完全重合, 则说明望远镜光轴与分光仪的中心轴垂直。

分光计测量三棱镜顶角实验报告

参考报告分光计测量三棱镜顶角一、实验目的：1、了解分光计的结构和各个组成部分的作用；2 、学习分光计调节的要求和调节方法；3、测量三棱镜顶角；二、仪器与用具：1分光计：（型号：JJY-n型,';2、钠灯：（型号：GY-5,3、三棱镜棱角:60o± 5'（材料：重火石玻璃，nD = 1.6475 ）;4、双面反射镜，变压器（6.3V/220V）三、预习报告：1、实验原理（力求简要）：（1）分光计调整总要求：望远镜和平行光管的光轴共线并与分光计中心轴垂直。

③分别从望远镜看到从小镜两反射面反射回来的两绿“+”字反射像，均与分光板的调整用线（分划板上方的十字叉线）重合。

④在望远镜能接收平行光的基础上，根据反射定律，应用“各半调节法”进行调整〈2〉载物台垂直仪器主轴调整方法：将双面镜旋转90。

，同时旋转载物台90°,调节一个螺丝，分别从望远镜看到从双面镜两反射面反射回来的两绿“ +”字反射像，均与分光板的调整用线（分划板上方的十字叉线）重合。

〈3〉平行光管出射平行光；调整方法：从望远镜里看到平行光管狭缝清晰像呈现在分划板上且无视差。

这时望远镜接收到的是平行光，也就是说，平行光管出射的是平行光。

〈4〉平行光管光轴与望远镜光轴共线并与分光计中心轴垂直调整方法：望远镜看狭缝像与分光板竖直准线重合，狭缝像转90°后又能与中心水平准线重合。

分光计测量三棱镜顶角实验报告

4、双面反射镜，变压器 220V)
三、预习报告：
1、实验原理（力求简要）：
（1）分光计调整
总要求：望远镜和平行光管的光轴共线并与分光计中心轴垂直。
分要求：有三个如下：
〈1〉望远镜调焦到无穷远（接收平行光）、其光轴与分光计中心轴垂直调整方法： ①对望远镜的目镜进行调焦，从望远镜中能清晰看到分划板十字准线 ②对望远镜的物镜进行调焦，用“自准直法”进行，从望远镜中能清晰看到绿“ + ”字像、且无视差。 ③分别从望远镜看到从小镜两反射面反射回来的两绿“ + ”字反射像，均与分光板的调整用线（分划板上方的十字叉线）重合。 ④在望远镜能接收平行光的基础上，根据反射定律，应用“各半调节法”进行调整。
（一）定性分析：
分光计属于精密仪器，其操作调节的要求在测量中产生的系统误差不是很大，主要有：
（ 1）载物台倾角对应的顶角系统误差
（ 2）望远镜垂直主轴时的叉丝像位置的系统误差
（ 3）望远镜和主轴的垂直度的系统误差
（ 4）平行光管狭缝较宽引起的误差
（ 5）人眼视觉引起的误差
（二）定量分析：
（ 1）三棱镜对贡灯各条谱线的折射率与谱线波长的关系？
重复测量五次，按（ 4-26-1）式求出顶角 A，计算其测量不确定度。〈4〉读数时超过 0 点处理：转动望远镜时，如果越过了刻度 0 点，则应按下式计算望
远镜转过的角度 Φ=360O —︱ Φ2— Φ1︱
2、实验步骤：（写出实验操作过程中的有效步骤）〈1〉将双面镜放在载物台上；三个螺钉高度分别为“ h” 〈2〉望远镜调焦到无穷远（接收平行光）〈3〉望远镜光轴与分光计中心轴垂直（自准法）〈4〉望远镜和平行光管的光轴共线并与分光计中心轴垂直

分光计测量三棱镜顶角实验研究报告

参考报告分光计测量三棱镜顶角一、实验目地：1、了解分光计地结构和各个组成部分地作用；2、学习分光计调节地要求和调节方法；3、测量三棱镜顶角；二、仪器与用具：1、分光计：（型号：JJY-Π型, 编号：99056400），最小刻度1'；2、钠灯：（型号：GY-5, 编号：20020072）；3、三棱镜棱角:60º±5′（材料：重火石玻璃，nD=1.6475）；4、双面反射镜，变压器(6.3V/220V)三、预习报告：1、实验原理（力求简要）：（1）分光计调整总要求：望远镜和平行光管地光轴共线并与分光计中心轴垂直.分要求：有三个如下：〈1〉望远镜调焦到无穷远（接收平行光）、其光轴与分光计中心轴垂直调整方法：①对望远镜地目镜进行调焦，从望远镜中能清晰看到分划板十字准线②对望远镜地物镜进行调焦，用“自准直法”进行，从望远镜中能清晰看到绿“+”字像、且无视差.③分别从望远镜看到从小镜两反射面反射回来地两绿“+”字反射像，均与分光板地调整用线（分划板上方地十字叉线）重合.④在望远镜能接收平行光地基础上，根据反射定律，应用“各半调节法”进行调整.〈2〉载物台垂直仪器主轴调整方法：将双面镜旋转90°，同时旋转载物台90°，调节一个螺丝，分别从望远镜看到从双面镜两反射面反射回来地两绿“+”字反射像，均与分光板地调整用线（分划板上方地十字叉线）重合.〈3〉平行光管出射平行光；调整方法：从望远镜里看到平行光管狭缝清晰像呈现在分划板上且无视差.望远镜对准平行光管（注意：这一步及后面操作绝对不能动望远镜地仰角调节螺丝以及物镜和目镜地焦距），从望远镜观察平行光管狭缝地像，调节平行光管透镜地焦距，使从望远镜清晰看到狭缝地像（一条明亮地细线）呈现在分划板上为止.这时望远镜接收到地是平行光，也就是说，平行光管出射地是平行光.〈4〉平行光管光轴与望远镜光轴共线并与分光计中心轴垂直调整方法：望远镜看狭缝像与分光板竖直准线重合，狭缝像转90o后又能与中心水平准线重合.在上一步地基础上，调节平行光管（或望远镜）地水平摆向调节螺丝，使狭缝细线像与十字竖线重合，然后转动狭缝90o，调节平行光管地仰角螺丝，使狭缝细线像与中心水平线重合.这时平行光管光轴与望远镜光轴共线，也就与分光计中心轴垂直（2）三棱镜地顶角地测量〈1〉方法：反射法测量. 〈2〉原理：如下图所示：一束平行光由顶角方向射入，在两光学面上分成两束反射光.测出两束反射光线之间地夹角φ，则可得到顶角A 为〈3〉方法：实验时，将待测棱镜放在分光计载物小平台上，使棱镜地折射棱正对平行光管，并接近载物台地中心位置，如图4-26-2所示.调节载物台面平面与分光计主轴垂直，旋紧7、25，锁紧载物台和游标盘，缓慢转动望远镜，用望远镜寻找经过棱镜两反射面反射回来地狭缝像，使狭缝像与分划板中心竖线重合.记录下望远镜所处位置分别为Ⅰ和Ⅱ时地两刻度盘读数φ、φ'和φ2、φ2'，则望远镜分别处于Ⅰ和Ⅱ位置时光轴地夹角为：()()[]4,1,212ααααα-+-=重复测量五次，按（4-26-1）式求出顶角A ，计算其测量不确定度.〈4〉读数时超过0点处理：转动望远镜时，如果越过了刻度0点，则应按下式计算望远镜转过地角度Φ=360O —︱Φ2—Φ1︱2、实验步骤：（写出实验操作过程中地有效步骤）〈1〉将双面镜放在载物台上；三个螺钉高度分别为“h ” 〈2〉望远镜调焦到无穷远（接收平行光）〈3〉望远镜光轴与分光计中心轴垂直（自准法）〈4〉望远镜和平行光管地光轴共线并与分光计中心轴垂直 3、注意事项：（主要）.〈1〉不要用手摸三棱镜棱角、双面反射镜镜面〈2〉读数时每半小格在游标盘上分成30等份；超过0°时要加360° 〈3〉计算时借位为60′〈4〉钠灯开启后直至结束（中途不要关闭）再关闭.四、数据及处理：（以下数据仅供参考、有错误请勿抄袭）一、分光计测三棱镜顶角表一：数据（注意单位）==∆±=ααα_59°57′±5′或=∆±=ααα_59°57′±3′公式：()()[]‘右右，左左θθθθθ-+-=4数据处理：411=θ[（331°14′-211°10′）+（151°12′-31°10′）]= 59°57′ 412=θ[（328°3′-208°9′）+（148°5′-28°7′）]= 60°1′413=θ[（319°41′-199°34′）+（139°38′-19°34′）]= 59°54′414=θ[（318°48′-198°44′）+（138°43′-18°43′）]= 59°58′平均值：)(414321ααααα+++=-=59°57′不确定度：1)(2_1--∑==∆=n S i n i x A αα=4)'57598559()'5759'5459()'5759'160()57595759(2222'' -'+-+-+-≈4′仪∆≈∆B =1′22B A ∆+∆=∆总=22''14+≈5′=∆±=ααα_59°57′±05′%100*_αα∆=p E结果分析：〈1〉结果评价（见课本p 9页）参考值：三棱镜棱角:60º±05′百分差：00_ααα-=r E ⅹ100%=︒︒-︒6060'5759ⅹ100%=0.09%r E <Ep 测量结果在随机误差地范围内比较相符.误差分析：（以下为分析方向、具体由同学自己写，勿抄老师）（一）定性分析：分光计属于精密仪器，其操作调节地要求在测量中产生地系统误差不是很大，主要有：（1）载物台倾角对应地顶角系统误差（2）望远镜垂直主轴时地叉丝像位置地系统误差（3）望远镜和主轴地垂直度地系统误差（4）平行光管狭缝较宽引起地误差（5）人眼视觉引起地误差（二）定量分析：（1）三棱镜对贡灯各条谱线地折射率与谱线波长地关系？数据：作图实验心得：（学生自己写，可视情况适当额外加分）.实验建议：（学生自己写，可视情况适当额外加分）.实验改进：（学生自己写，可视情况适当额外加分）.版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.RTCrpUDGiT用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.5PCzVD7HxA Users may use the contents or services of this article for personal study, research or appreciation, and other non-commercial or non-profit purposes, but at the same time, they shall abide by the provisions of copyright law and other relevant laws, and shall not infringe upon the legitimate rights of this website and its relevant obligees. In addition, when any content or service of this article is used for other purposes, written permission and remuneration shall be obtained from the person concerned and the relevant obligee.jLBHrnAILg转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.xHAQX74J0XReproduction or quotation of the content of this article must bereasonable and good-faith citation for the use of news or informative public free information. It shall not misinterpret or modify the original intention of the content of this article, and shall bear legal liability such as copyright.LDAYtRyKfE。

分光计测量三棱镜顶角实验报告

分光计测量三棱镜顶角实验报告This manuscript was revised on November 28, 2020参考报告分光计测量三棱镜顶角一、实验目的：1、了解分光计的结构和各个组成部分的作用；2、学习分光计调节的要求和调节方法；3、测量三棱镜顶角；二、仪器与用具：1、分光计：（型号：JJY-Π型, '；2、钠灯：（型号：GY-5,3、三棱镜棱角:60o±5′（材料：重火石玻璃，nD = ）；4、双面反射镜，变压器220V)三、预习报告：1、实验原理（力求简要）：（1）分光计调整总要求：望远镜和平行光管的光轴共线并与分光计中心轴垂直。

③分别从望远镜看到从小镜两反射面反射回来的两绿“+”字反射像，均与分光板的调整用线（分划板上方的十字叉线）重合。

④在望远镜能接收平行光的基础上，根据反射定律，应用“各半调节法”进行调整。

〈3〉平行光管出射平行光；调整方法：从望远镜里看到平行光管狭缝清晰像呈现在分划板上且无视差。

这时望远镜接收到的是平行光，也就是说，平行光管出射的是平行光。

【精选】分光计测量三棱镜顶角实验报告

【精选】分光计测量三棱镜顶角实验报告
一、实验目的
本次实验是使用分光计测量三棱镜顶角的实验，实验目的是以检测给定体三棱镜的顶角大小，并且检测结果与专业标准值的误差，以验证三棱镜的检测结果的准确性。

二、实验原理
利用分光计来测量三棱镜顶角是一种简单而有效的测量方法，它是利用光的干涉原理在测量三棱镜的顶角中发挥的效用，光的干涉现象可以探测到三棱镜的内部结构，从而准确估算出顶角的形状和大小。

三、实验装置
1、实验仪器：费曼分光计一台；
2、实验台：操作台一张；
3、实验器材：三棱镜一个、看守一个。

四、实验步骤
1、首先将三棱镜放在宽椭圆安装台上，然后把费曼分光计的移动头与安装台底面的一角夹紧，并将其移动至光路轴线与三棱镜安装台底面的中心相通；
2、将费曼分光计头部移动以固定在安装台底座上；
3、将看守放在三棱镜上，确定三棱镜的中心然后将费曼分光计的移动头移动到看守的中心，然后将看守固定位置；
4、将三棱镜按照标准状态调整它的倾斜角度；
5、将费曼分光计的光源打开，并将看守移动到镜面上，然后从安装台底端观察费曼分光计的结果；
6、根据费曼分光计的结果来计算出三棱镜顶角的大小和形状。

五、实验结果
通过本次实验，我们测量得出三棱镜顶角的结果为：60± 0.2度。

该结果比专业标准数值也即60度要略有误差，但总体上与专业标准数值吻合。

六、结论。

3-10用分光计测三棱镜顶角

专业班次姓名日期一、实验名称用分光计测三棱镜顶角二、实验目的采用自准法测量三棱镜的顶角三、实验器材分光计（JJY1’型），由望远镜、载物台、平行光管、读数装置和底座五部分组成。

成绩：教师：日期图是自准法测量三棱镜顶角的示意图，图中所示三棱镜是横截面为等边三角形的柱体，AB 和AC 式透光的光学表面，又称折射面，其夹角A 称为三棱角的顶角；BC 为毛玻璃面，称为三棱角的底面。

实验中利用望远镜自身产生平行光，固定载物台，转动望远镜光轴，先使棱镜AB 面反射的十字像落在分划板上双十字叉丝上部的交点上（即望远镜光轴与三棱镜AB 垂直），记下刻度盘对称游标的方位角读数I ϕ和'I ϕ。

然后再转动望远镜使AC 面反射的十字像与双十字叉丝的上交点重合，记下读数I I ϕ和'I I ϕ（注意I ϕ与I I ϕ分别为同一游标窗口上读得的望远镜在位置I 和位置II 的方位角，而'I ϕ与'I I ϕ则为另一游标窗口上读得的方位角），两次读数相减即得顶角A 的补角ϕ。

)]''()[(21)(2121I II I II ϕϕϕϕϕϕϕ-+-=+=则三棱镜的顶角)]''()[(21180180I II I II A ϕϕϕϕϕ-+--=-=五、实验数据（1）重复测量6次，并将测得的游标读数填入表望远镜位置的方位角读数序号望远镜位置I望远镜位置II左游标窗口I ϕ右游标窗口I 'ϕ左游标窗口II ϕ右游标窗口II 'ϕ1 2 3 4 5 6（2）根据公式，计算三棱镜的顶角A ，并求出A 。

（3）估算出的测量不确定度A ∆，写出结果表示。

分光计测量三棱镜顶角实验报告

分光计测量三棱镜顶角实验报告实验报告：分光计测量三棱镜顶角一、实验目的本实验通过使用分光计测量三棱镜的顶角，验证分光计的测角准确性，并掌握使用分光计进行测量的方法和技巧。

二、实验原理1.分光计的原理分光计是一种精密的光学仪器，可测量光线的传播方向和角度。

其主要构成部分包括：主体、分光镜、刻度盘等。

2.测量三棱镜顶角的原理在分光仪上方将三棱镜装置好，调整分光仪望远镜和目镜水平。

然后将透明的直角皮尺上的角端精确放在三棱镜的反射面上，并做好初始调节，使细丝正好对准直角皮尺的一条边。

然后将读出分光仪刻度盘上的角度，并记录下来，即可得到三棱镜的顶角。

三、实验器材和材料1.分光计2.三棱镜3.直角皮尺四、实验步骤1.将分光计放在实验台上，并调整水平。

2.将三棱镜放在分光计上，并使其稳定。

3.将直角皮尺的直角角端与三棱镜的反射面接触，并调节分光计，使细丝正好对准直角皮尺的一条边。

4.读取分光计刻度盘上的角度，并记录下来。

五、实验数据记录与处理表格1：三棱镜顶角的测量数据记录实验次数，角度(°)----，----1，46.52，46.63，46.4平均值，46.5六、误差分析与讨论2.由于三棱镜的顶角是固定的，实验测量的结果与理论值非常接近，验证了分光计的测量准确性。

3.在实验过程中，我们需要保证直角皮尺与三棱镜反射面的接触点足够稳定，并调节分光计使细丝正好对准直角皮尺，以确保实验结果的准确性。

七、结论通过分光计测量三棱镜顶角的实验，我们得到了三棱镜的顶角为46.5°。

实验结果与理论值非常接近，验证了分光计的测量准确性，并掌握了使用分光计进行测量的方法和技巧。

八、实验体会通过本次实验，我们深入了解了分光计的原理和使用方法，同时加深了对三棱镜的了解。

实验过程中，我们学会了如何准确读取分光计的刻度，并通过多次测量取平均值来降低误差。

实验让我们感受到了科学实验的严谨性和技巧性，同时也提高了我们的实验技能和团队合作能力。

分光计测量三棱镜顶角实验报告

分光计测量三棱镜顶角实验报告一、实验目的1、了解分光计的结构和使用方法。

2、掌握用反射法测量三棱镜顶角的原理和方法。

二、实验原理分光计是一种用于精确测量角度的光学仪器。

当一束平行光照射到三棱镜的两个光学面上时，会发生反射。

我们可以通过测量反射光之间的夹角来计算三棱镜的顶角。

反射法测量三棱镜顶角的原理基于以下几何关系。

假设三棱镜的顶角为 A，光线在两个光学面上的反射角分别为 i1 和 i2 ，则顶角 A 可以表示为：＼A ＝ 180°（i1 ＋ i2)＼通过测量 i1 和 i2 ，就可以计算出顶角 A 的大小。

三、实验仪器1、分光计2、三棱镜3、钠光灯四、实验步骤1、调节分光计调节望远镜聚焦于无穷远，使目镜中的十字叉丝清晰。

调节望远镜光轴与分光计中心轴垂直。

调节平行光管，使其发出平行光，并使其光轴与望远镜光轴重合。

2、放置三棱镜将三棱镜放置在分光计的载物台上，使三棱镜的一个光学面与平行光管的光轴大致垂直。

3、测量顶角用望远镜观察由三棱镜一个光学面反射回来的十字叉丝像，调节载物台，使十字叉丝像与目镜中的叉丝重合，记录此时望远镜的读数θ1。

转动载物台，使三棱镜的另一个光学面反射的十字叉丝像与目镜中的叉丝重合，记录此时望远镜的读数θ2。

重复测量多次，取平均值。

五、实验数据及处理｜测量次数｜θ1（°）｜θ2（°）｜ i1（°）｜ i2（°）｜顶角 A （°）｜｜：：｜：：｜：：｜：：｜：：｜：：｜｜ 1 ｜320°15′ ｜140°10′ ｜50°15′ ｜69°50′ ｜59°55′ ｜｜ 2 ｜319°50′ ｜140°30′ ｜50°10′ ｜69°30′｜59°50′ ｜｜ 3 ｜320°20′ ｜140°20′ ｜50°20′ ｜69°40′ ｜59°40′ ｜平均值：顶角 A ＝59°48′六、误差分析1、仪器误差分光计的刻度盘存在一定的误差。

测棱镜顶角实验报告

测棱镜顶角实验报告一、实验目的1、掌握用自准直法和反射法测量三棱镜顶角的方法。

2、了解分光计的结构和使用方法。

3、加深对光的反射和折射定律的理解。

二、实验仪器分光计、三棱镜、钠光灯。

三、实验原理1、自准直法利用望远镜自身产生平行光，使之垂直入射于三棱镜的一个光学面，反射光又返回望远镜，若望远镜光轴与反射光平行，此时望远镜的方位角即为顶角的一半。

2、反射法让一束平行光照射在三棱镜的两个光学面上，分别测出两束反射光的方位角，其差值的一半即为顶角。

四、实验内容与步骤1、分光计的调整调节望远镜聚焦于无穷远。

通过目镜观察分划板，调整目镜调焦手轮，使分划板清晰。

然后将平面反射镜置于载物台上，使反射镜与望远镜光轴大致垂直。

通过望远镜观察反射镜，找到反射像。

调节望远镜俯仰螺丝和载物台水平调节螺丝，使反射像位于分划板上十字叉丝的交点。

此时望远镜已聚焦于无穷远。

调节望远镜光轴与分光计中心轴垂直。

将平面反射镜在载物台上旋转 180°，观察反射像是否仍在十字叉丝交点。

若不在，调节望远镜俯仰螺丝，使反射像回到交点。

反复调节，直至平面反射镜在任意位置，反射像均能与十字叉丝交点重合。

调节平行光管产生平行光。

将已调好的望远镜对准平行光管，调节平行光管狭缝宽度，使其适中。

然后调节平行光管的俯仰螺丝和聚焦螺丝，使通过狭缝的光形成清晰的像位于分划板上。

调节平行光管光轴与分光计中心轴垂直。

将望远镜对准平行光管，观察狭缝像是否与十字叉丝竖线重合。

若不重合，调节平行光管俯仰螺丝，使其重合。

2、自准直法测量三棱镜顶角将三棱镜放置在载物台上，使三棱镜的一个光学面与平行光管光轴垂直。

点亮钠光灯，通过望远镜观察三棱镜的一个光学面，找到反射像。

调节载物台，使反射像位于分划板上十字叉丝的交点。

此时望远镜的方位角即为顶角的一半，记为。

旋转载物台 180°，再次找到反射像，记录此时望远镜的方位角。

则顶角。

3、反射法测量三棱镜顶角将三棱镜放置在载物台上，使平行光管的光束照射在三棱镜的两个光学面上。

分光镜测三棱镜顶角实验报告

实验名称：用分光镜测三棱镜顶角一、实验目的采用自准法测量三棱镜的顶角。

二、实验器材1、分光计（1）望远镜（2）载物台（3）平行光管（4）读数装置（5）底座2、双面反射镜3、三棱镜三、实验原理图1是自准法测量三棱镜顶角的示意图，图中所示三棱镜是横截面为等边三角形的柱体。

AB和AC是透光的光学表面，又称折射面，其夹角A称为三棱角的顶角；BC为毛玻璃面，称为三棱角的底面。

实验中利用望远镜自身产生平行光，固定载物台（或固定望远镜），转动望远镜光轴（或转动载物台），先使棱镜AB面反射的十字像落在分划板上双十字叉丝上部的交点上（即望远镜光轴与三棱镜AB垂直），记下刻度盘对称游标的方位角读数I I ϕϕ'和。

然后再转动望远镜（或载物台）使AC 面反射的十字像与双十字叉丝的上交点重合（即望远镜光轴与AC 面垂直），记下读数ϕϕII II '和（注意ϕI 与ϕII 分别为同一游标窗口上读得的望远镜在位置I 和位置II 的方位角，而和则为另一游标窗口上读得的方位角），两次读数相减即得顶角A 的补角ϕ。

()()()121122ϕϕϕϕϕϕϕII I II I ⎡⎤''=+=-+-⎢⎥⎣⎦ 则三棱镜的顶角()()11801802A ϕϕϕϕϕII I II I ⎡⎤''=-=--+-⎢⎥⎣⎦四、实验步骤（一）分光计的调节为了精确测量角度，必须使待测角平面平行于读数盘平面，所以测量前须对分光计进行调节。

调节分光计的要求是：（1）平行光管出射平行光；（2）望远镜接收平行光（即望远镜聚焦于无穷远）；（3）经过光学元件的光线构成的平面应与仪器的中心转轴垂直，即平行光管和望远镜的光轴与分光计的中心转轴垂直，载物台中轴线与中心转轴重合。

调节前，应对照实物和图1的结构熟悉仪器，了解各个调节螺钉的作用。

调节时要先粗调再细调。

1、目测粗调根据眼睛的粗略估计，调节望远镜和平行光管上的高低调节螺钉14和29，使它们的光轴大致与中心转轴垂直；调节载物台下的三个水平调节螺钉，使其大致处于水平状态。

分光仪测三棱镜顶角

（1）首先转动载物台使平面镜的一个面对准望远镜，从望远镜中找到由平面镜反射的十字像，然后再转动载物台使镜面转过180°，从望远镜中再一次看到由另一面反射的十字像（此时不用考虑十字像与上叉丝线交叉点是否重合）。
（2）用逐次逼近各半调整法，仔细调节每一个反射十字像的位置。先用望远镜找到一个反射十字像，当十字像与上叉丝线交叉点不重合时，此时调节“望远镜光轴倾斜调节螺丝”使十字像与上叉丝线交叉点之间的距离减小二分之一，再调节载物台下面的水平调节螺丝（a1或a2）消除另一半距离，使上叉丝线与亮十字像重合。再将载物台旋转180°，使望远镜对准平面镜的另一面，采用同样的方法调节，如此重复调整，直至转动载物台时，从平面镜前后两个面反射回来的亮十字像都能与分划板的上叉丝线重合为止。
第一作者：
学号：
专业：
摘要
经过分光仪的实验后，我学会了如何调整分光仪以及如何用分光仪测三棱镜的顶角，因为中学没有接触过分光仪，因此对它比较感兴趣，选择了分光仪作为物理研究性实验报告的研究课题。
文章内容主要包括分光仪的构造，调节方法，如何利用分光仪测三棱镜顶角，误差分析和仪器的改进。
关键词：分光仪三棱镜顶角反射法
（2）、调整平行光管的光轴与分光仪中心轴相垂直。看到清晰的狭缝像后，转动狭缝（但前后不能移动）狭缝像呈水平状态，调节“平行光管光轴倾斜调节螺丝”，使水平狭缝像被分划板的中央叉丝线上下平分，这时平行光管的光轴已与望远镜的光轴在同一平面内，并与分光仪的中心轴垂直。再把狭缝转至铅直位置，并需保持狭缝像最清晰而且无视差。
2）用自准法调整望远镜聚焦于无穷远
（1）旋转 “目镜视度调节螺母”，改变目镜到分划板之间的距离（目镜对分划板调焦），直到分划板上的叉丝线和十字窗口成像清晰为止。
（2）改变分划板到物镜之间的距离，直到十字像成像最清晰，并且十字像与叉丝线无视差。
