《汽车电路识图》期末考试试卷—
汽车电路图识读与绘制考核试卷
A.熔断器
B.电阻
C.电容
D.电感
12.在汽车电路图中,以下哪个符号表示一个电动机?()
A.
B.
C.
D.
13.以下哪个选项不是汽车电路图中的线型?()
A.实线
B.虚线
C.点线
D.波浪线
14.在汽车电路中,以下哪个部件通常用于调节电压?()
A.电阻
B.电容
1.汽车电路图绘制时,以下哪些原则是正确的?()
A.确保电路图的比例一致
B.尽量使用标准符号
C.可以随意改变元件的位置
D.电路图应该简洁明了
2.以下哪些元件属于汽车电路中的被动元件?()
A.电阻
B.电容
C.发电机
D.电感
3.下列哪些部件可以作为汽车电路的电源?()
A.蓄电池
B.发电机
C.稳压器
D.电动机
D.发电机
11.汽车电路图中,以下哪些符号表示一个控制器?()
A.
B.
C.
D.
12.以下哪些因素会影响汽车电路中的电流大小?()
A.电压
B.电阻
C.电容
D.电感
13.以下哪些部件在汽车电路中用于调节电流?()
A.可变电阻
B.电流调节器
C.电容
D.电感
14.以下哪些情况可能导致汽车电路故障?()
A.线路短路
4.熔断器可以在电路发生过载时自动断开电路。()
5.汽车电路中的所有传感器都是主动元件。()
6.在汽车电路图中,电源的正极通常用黑色表示。()
7.电容器在电路中的作用是稳定电压。()
8.绘制汽车电路图时,可以随意更改标准符号的含义。()
技校《汽车电路识图》学科题库
技校《汽车电路识图》学科题库一、选择题:1、汽车上的各种电器设备普遍的采用连接方式是() [单选题] *A.混联B.双线制联接C.串联D.并联(正确答案)2、以下哪项不是蓄电池电压()。
[单选题] *A、12VB、24VC、3V(正确答案)D、48V3、触电以人体受到伤害程度不同可分为电击和()两种。
[单选题] *A、电伤(正确答案)B、电灼C、电腐蚀D、以上都不对4、我国用电安全规定中把()定为安全电压值。
[单选题] *A、50VB、100VC、36V(正确答案)5.汽车未来供电电源的电压将被采用() [单选题] *A.12VB.24VC.36VD.42V(正确答案)6.汽车电路的连接方式是()。
串联 [单选题] *B、并联(正确答案)C、先并联后串联D、先串联后并联7.不属于汽车电气系统特点的是() [单选题] *A.双电源B.单线制C.串联连接D.高压(正确答案)8.下列哪项为家用电压()。
[单选题] *A.12VB.24VC.36VD.220V(正确答案)9、我国用电安全规定中把()定为安全电压值。
[单选题] *A.50VC.36V(正确答案)D.80V10、下列设备中,其中()通常作为电源。
[单选题] *A.发电机(正确答案)B.电视机C.电炉D.电动机11、汽车电路的连接方式是()。
[单选题] *A.串联B.并联(正确答案)C.先并联后串联D.先串联后并联12、下列哪项为汽车电路特点()。
[单选题] *A.低压交流B.汽车电路没有颜色特征C.多线制D.用电设备并联(正确答案)13、直流电器系统在汽车上广泛使用的主要原因是() [单选题] *A.电流稳定B.供电安全C.蓄电池充电(正确答案)D.电压稳定14、现代汽车柴油机普遍采用电源电压是() [单选题] *A.交流220VB.交流380VC.直流12VD.直流24V(正确答案)15、电路断路的一种表现是因为导线连接不牢固而表现的虚接触,称为() [单选题] *A.断路B.搭铁C.电器设备故障D.接触不良(正确答案)16、下列不是电流单位的是() [单选题] *A、安培B、千安C、毫安D、伏特(正确答案)17、下列是电压表示符号的是() [单选题] *A、V(正确答案)B、AC、HD、E18、几个元件,沿着单一路径首尾连接在一起的电路是()。
汽车电工电子期末试题及答案
汽车电工电子期末试题及答案一、选择题1. 汽车电气系统的终端电压下限是多少?A. 6VB. 8VC. 10VD. 12V答案:D. 12V2. 汽车起动电机的额定电压通常为多少?A. 6VB. 8VC. 12VD. 24V答案:C. 12V3. 汽车充电机输出电压的额定值通常为多少?A. 6VB. 8VC. 12VD. 24V答案:C. 12V4. 汽车电瓶的正极颜色通常为什么?A. 红色B. 黑色C. 蓝色D. 绿色答案:A. 红色5. 汽车蓄电池一般由什么材质制成?A. 铅酸B. 镍氢C. 锂离子D. 锌锰答案:A. 铅酸二、填空题1. 汽车电器系统中,蜡丝保险丝上的数字2表示的是________。
答案:额定电流2. 汽车点火线圈的作用是将低电压转化为高电压,以便点火,这一过程称为________。
答案:高压产生3. 声光报警器通常安装在汽车什么位置?答案:仪表盘4. 在点火线圈中,________是点火线圈的主要元件。
答案:绕组5. 汽车蓄电池的电压通常为________。
答案:12V三、判断题1. 汽车电瓶的负极通常是蓝色的。
答案:错误2. 汽车发动机的启动过程中需要点火装置提供高压电力。
答案:正确3. 汽车电气系统的工作电压范围为6V-8V。
答案:错误4. 汽车电器系统中,保险丝的作用是保护电路不被过流损坏。
答案:正确5. 汽车起动电机的额定电压通常为24V。
答案:错误四、简答题1. 请简要介绍汽车电气系统的主要组成部分。
答案:汽车电气系统主要由电瓶、发电机、起动电机、点火系统、照明系统、电器设备等组成。
2. 请简述汽车电瓶的工作原理。
答案:汽车电瓶通过化学反应将化学能转化为电能,存储电能供车辆使用。
它由正、负极和电解液组成,通过电解液中的化学反应,产生电荷分离,形成电势差,从而产生电流,为汽车的启动、点火等提供电能。
3. 请简要解释汽车充电机的作用。
答案:汽车充电机负责给电瓶充电,使其保持足够的电量,以满足车辆的各项电气设备的使用需求。
汽车电路识图期末考试试卷
XX学校20xx学年第学期、期末试卷《汽车电路识图》课程闭卷一、选择题(2分×15空,共30分)1.汽车电路主要由电源、()、控制器件、用电设备及导线组成。
A 电路保护装置B插接器 C 起动机2.汽车上的电源有()。
A 蓄电池B 发电机C 蓄电池和发电机3.电路保护装置主要有()等。
A 开关B 熔断器C 继电器4.汽油机普遍采用()电源。
A 12VB 24VC 36V5.直接控制电路为:蓄电池正极()控制器件用电器()。
A 蓄电池负极B 电路保护装置C 开关6.熔断器熔断后用导线替代将产生怎样后果?()。
A 线路短路B 导线和用电器烧掉C 没关系7.汽车锁住转向盘转轴时点火开关处于(),接通仪表指示灯是(),启动发动机是()。
A ON挡B LOCK挡C ST挡8.()用于线束与线束或导线与导线间的相互连接。
A 继电器B 保险丝C 插接器9.插接器的符号表示方法中,_______的表示插头,_______的表示插座。
( ) A 黑色白色 B 白色黑色 C 黑色绿色10.汽车电器中导线截面不得小于()。
A 0.3mm²B 0.5mm²C 0.8mm²11.电路图中建立起电位高、低的概念,电流的方向基本是由上而下的电路图是()。
A 布线图B 电路原理图C 线束图12. 汽车ECU工作的模式为()。
A 开环B 闭环C 开环与闭环都有二、填空题(1分×10题,共21分)1.汽车电路是汽车_______________的简称,是用选定的导线将全车所有的电气设备相互连接成______________电路,构成一个完整的供,用电系统。
2.电工学中将这种电流通过的路径称为_______________。
3.汽车电气系统的额定电压主要有_______________和_______________。
4.汽车所有的负极则直接或间接通过导线与车架或车身金属部分相通,俗称_____________。

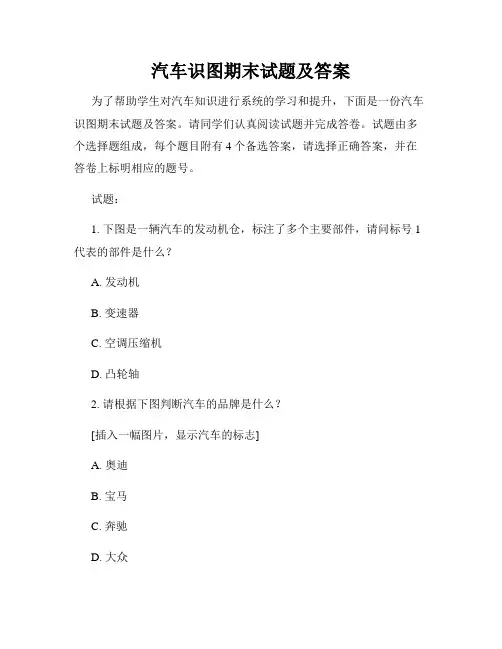

汽车识图期末试题及答案
汽车识图期末试题及答案为了帮助学生对汽车知识进行系统的学习和提升,下面是一份汽车识图期末试题及答案。
请同学们认真阅读试题并完成答卷。
试题由多个选择题组成,每个题目附有4个备选答案,请选择正确答案,并在答卷上标明相应的题号。
试题:1. 下图是一辆汽车的发动机仓,标注了多个主要部件,请问标号1代表的部件是什么?A. 发动机B. 变速器C. 空调压缩机D. 凸轮轴2. 请根据下图判断汽车的品牌是什么?[插入一幅图片,显示汽车的标志]A. 奥迪B. 宝马C. 奔驰D. 大众3. 标配是指汽车出厂时默认配备的配置,不需要额外支付费用。
请问下列哪项属于汽车的标配?A. 导航系统B. 电动天窗C. 后视摄像头D. 安全气囊4. 为了增加行车安全,许多汽车在后视镜上装备了盲点监测系统。
请问盲点监测系统的作用是什么?A. 提醒驾驶员前方道路的情况B. 监测车辆后方的情况C. 监测车辆左侧的情况D. 监测车辆右侧的情况5. 燃油标号是衡量汽油辛烷值的指标,辛烷值越高表示汽油的抗爆能力越好。
请问下列哪个标号的汽油辛烷值最低?A. 90号B. 92号C. 95号D. 98号6. 汽车驱动方式是指汽车动力是由哪些车轮提供的。
前驱、后驱和四驱是常见的驱动方式。
请问雪地路面上,哪种驱动方式更适合?A. 前驱B. 后驱C. 四驱D. 都可以7. 汽车后备箱的容积是指后备箱的空间大小,一般以升为单位。
请问以下哪辆汽车后备箱容积最大?A. 轿车A,容积400LB. SUV B,容积600LC. 跑车C,容积300LD. 小型客车D,容积500L8. 下图是一辆汽车前大灯的结构示意图,请问标号1代表的部件是什么?A. 前灯罩B. 透镜C. 灯泡D. 外壳9. 防抱死刹车系统(ABS)可以防止汽车在紧急制动时轮胎被锁死,并保持车辆的稳定。
请问ABS的主要作用是什么?A. 提高刹车效果B. 提高行车舒适性C. 提高驾驶稳定性D. 提高燃油经济性10. 夏季高温天气,汽车发动机易发生过热现象。
《汽车电路分析》期末考试试卷及答案
A 卷《汽车电路分析》第1页,共4页期末考试试卷《汽车电路分析》课程(A )卷 适用0711001、0711002、0711003、0741001班 考试一.选择题(每小题2分,共20分)1.符号“1.5BW ”表示该条线路的导线截面积为1.5mm 2,导线的主色是( )。
A .红色B .白色C .黑色D .黄色2.为了保护车辆的线路和各种电气设备,需要使用多种保护装置,下列不属于车辆上使用的保护装置的是( )。
A .熔断器B .易熔线C .保险丝D .断路器3.在《汽车电器接线柱标志》的国家标准中,31接线柱表示的含义是( )。
A .与蓄电池正极相连,始终有电的的接线柱B .与蓄电池负极搭铁相连的接线柱C .可以通过一个特定开关打铁的接线柱D .在点火开关正常接通时才与蓄电池正极相同的接线柱4.下列哪个性能不属于半导体的特征( )。
A .杂敏性B .热敏性C .电敏性D .光敏性5.导线的截面面积主要取决于( )。
A .用电设备的工作电流B .用电设备的内阻C .用电设备的电压D .用电设备的功率班 级:________________ 姓 名:__________________ 学 号:______________-----------------------------------------------------------------------------密 封 线--------------------------------------------------------------------------三.简答题(每小题8分,共40分)1.集成电路特点。
2.东风EQ1091型汽车电气总线路原理图识读顺序?并说明整车电路有哪几个分系统。
3.熔断器熔丝烧断的常见原因有什么?4.以奥迪A6为例,全自动空调系统中有哪些传感器?5.单独点火方式除具有同时点火方式的有优点外,还有哪些优点?四.解答题(每小题15分,共30分)1.简述怠速步进电动机式怠速控制的一般控制程序。
汽车电路识图题库
《汽车电路识图》试卷一一、填空题(每空2分,共30分)1、汽车电路的特点可以概括为:_________、_________、_________、_________、_________、_________、汽车导线有颜色与编号特征。
2、汽车电路广泛使用的电路保护装置有_________、_________、与_________。
3、常见的继电器有:_________、_________、与_________。
常闭继电器也称为_________继电器,常开继电器也称_________继电器。
4、相对于间接控制电路,直接控制电路中不使用继电器、与用电器串联。
二、名词解释(每题5分,共10分)1、单线制:2、回路原则:三、判断题(每题2分,共20分)1、汽车电气系统为直流系统。
( )2、所有的汽车都采用负极搭铁。
( )3、二极管具有单向导电性( )4、汽车上有两个电源,一个就是蓄电池,一个就是交流发电机( )5、使用二极管的时候,两个电极可以随便接。
( )6、电路图上开关的工作状态就是无电状态。
( )7、熔断器经常烧断后,必须找出故障后再跟换相同规格的熔断器( )8、熔断器就是一次性的产品,损坏后不能修理,只能更换。
( )9、ECM中文名称为汽车电控单元。
( )10、一般二极管在电路中实际承受的电压不能超过它的耐压值。
( )四、选择题(每题2分,共20分)1、下面不属于自动变速器档位指示灯的就是( )。
A、 P档B、 R档C、M档2、汽车铅蓄电池的搭铁线就是( )。
A、低压导线B、低压电缆线C、高压阻尼线3、连接分电器与火花塞的电线应采用( )。
A.低压导线 B、低压电缆线 C.高压阻尼线4、当通过熔断器的电流达到额定电流的1、35倍时,熔丝会在( S内熔断。
A .60 B、 80 C.1005、混合继电器具有( )A.常开触点B.常闭触点C.常开触点与常闭触点班级:姓名:6、为了保证一定的机械强度,一般低压导线截面积不小于( )mm2A.0、4B.0.5C.0、67、前转向灯的颜色为( )A.绿色B.橙色C.红色8、刹车灯的颜色为( )A.绿色B.橙色C.红色9、内搭铁式发电机调节器在( )搭铁。
汽车电路图试卷答案
《汽车电路图识读与故障检修》期末试卷(B ) 开卷班 级: 姓 名: 成绩:一、填空(每空1分,共25分)1、汽车电路图根据控制器件与用电器之间是否使用继电器可分为 直接控制电路和 间接控制电路 。
2、汽车电路图根据各自的特点通常可分为电气线路图 、 电路原理图 、电器连接图、电路线束图和电路电器定位图等。
、电路线束图和电路电器定位图等。
3、相对于间接控制电路,直接控制电路中不使用继电器、控制器件和用电器串联。
联。
4、电路保护装置串联在电源与用电设备之间,当用电设备或线路发生短路或过载时,切断电路,以免电源、用电设备和线路损坏。
5、汽车电路图的文字符号“、汽车电路图的文字符号“RV RV RV”表示”表示压敏电阻器。
6、电控单元与电源的连接电路称为带内控单元的电源电路,一般分为永久电源电路和主电源电路两类。
两类。
7、空气流量计是测量通过节气门的空气流量的传感器。
的空气流量的传感器。
8、凸轮轴位置传感器信号可以用来控制点火正时、燃油喷射正时和排放系统。
9、电子油门为一体式结构,其具有两个功能:油门位置信号和最小油门开关,使电控中心获得油门控制信号。
使电控中心获得油门控制信号。
1010、、CAN 数据传输系统中每个控制单元的内部有CAN 控制器和CAN 收发器。
1010、、启动系统控制电路一般分为无继电器控制式、单继电器控制式、组合继电器控制式。
控制式。
1111、电路常见故障有、电路常见故障有断路、短路、搭铁以及接线松脱、潮湿及腐蚀等导致的接触不良或绝缘不良等。
不良或绝缘不良等。
二、名词解释(每题5分,共25分)1、电路原理图。
电路原理图。
电路原理图是用国家统一规定的图形符号,把仪表及各种电器设备,按电路原理,由上到下合理地连接起来,然后再进行横向排列。
2、电子控制单元(、电子控制单元(ECU ECU ECU))电控单元(ECU )是发动机电子控制系统的核心。
它完成发动机各种参数的采集和喷油量、喷油定时的控制,决定整个电控系统的功能。
汽车电路图解析考核试卷
D.电流调节
10.以下哪些部件可能用于汽车传感器系统?()
A.速度传感器
B.轮胎压力传感器
C.氧传感器
D.空气流量传感器
11.汽车音响系统可能包含以下哪些部件?()
A.扬声器
B.功率放大器
C. CD播放器
D.无线电接收器
12.以下哪些部件是汽车空调系统的组成部分?()
A.压缩机
B.冷凝器
16.以下哪些部件与汽车转向系统有关?()
A.方向盘
B.转向机
C.助力泵
D.轮胎
17.汽车电路中的继电器可能用于以下哪些场合?()
A.低电压控制高电压
B.低电流控制高电流
C.隔离电路
D.所有以上选项
18.以下哪些部件是汽车传感器的一部分?()
A.温度传感器
B.位置传感器
C.压力传感器
D.所有以上选项
C.导线
D.蓄电池
2.在汽车电路图中,以下哪个符号代表发电机?()A.B. NhomakorabeaC.
D.
3.以下哪种颜色通常表示汽车电路图中的搭铁线?()
A.红色
B.黑色
C.绿色
D.蓝色
4.以下哪个部件不属于汽车照明系统?()
A.前大灯
B.尾灯
C.收音机
D.雾灯
5.在汽车电路图中,以下哪个符号表示开关?()
A.
B.
C.
D.
A.前大灯
B.尾灯
C.阅读灯
D.轮毂灯
7.汽车安全系统可能包含以下哪些部件?()
A.安全气囊
B.防抱死刹车系统
C.电子稳定程序
D.灯光控制系统
8.以下哪些部件是汽车燃油系统的组成部分?()
2011-2012汽车电工识图 期末考卷A
苏州市电子信息技工学校11-12第二学期期终考试试卷科目:12级汽车电工识图卷型:A型(闭卷)
出卷人:汤彬文审卷人:肖玉梅教研组:电子组班级:姓名:学号:得分:_______
一、填空题
1、写出下列图形符号所表示的元器件的名称或含义。
(58×1=58分)
2、画出正确的图形符号。
动合(常开)触点光敏电阻时钟指示仪表灯
光电二极管电压表传感器尾灯传感器信号发生器
3、写出下列文字符号。
照明灯蓄电池同步发电机电位器交流
电流互感器插头按钮开关电磁离合器电磁阀
4、说明下列文字符号含义。
EH FU1 KM PV GA
AD RV EV MS XJ
5、说明下列项目代号的含义。
⑴、=1-T1
⑵、=2+5-K3:4
⑶、=2+C4-M1
⑷、-XT:7
6、写出下列项目的项目代号。
⑴、1单元位置2中的变压器T2的3号端子
⑵、转数传感器的1号端子
⑶、301室B列1号机柜中的熔断器FU1
⑷、第二个复合项目中的温度传感器ST1
二、综合题。
(10分)
1、识读用连接线表示的单元接线图,并补全用中断线表示的单元接线图。
1)用连接线表示的单元接线图
2)用中断线表示的单元接线图
2、在指定位置将主视图画成剖视图。
(10分)。
《汽车电路识图》期末试卷A及答案
《汽车电路识图》期末试卷A一、单项选择题(20分)1.大众电路图中30号线表示()A 常火线B. 搭铁线 C .小用电器 D.大用电器2.大众电路图中X号线表示()A 常火线B. 搭铁线 C .小用电器 D.大用电器3.大众电路图中S6表示()A 保险丝及位置 B. 保险丝及电流大小 C .用电器 D.开关4.通用电路图双向箭头表示()。
A 数据线 B.输出信号 C .输入信号 D.网关5.起动系统一定包括()A.起动机点火开关起动继电器B.起动机点火开关C .起动机起动继电器 D.起动机起动按钮模块6.大众轿车汽油机电子控制系统所采用的传感器能识别发动机缸上止点位置的是()A.节气门位置传感器B.转速传感器 C .霍尔传感器 D空气流量传感器7.汽车上装有两个电源,是指蓄电池和()A 起动机 B. 发动机 C .发电机 D.干电池8.汽车电路特点:低压、直流、()A 单线、负极搭铁、用电器并联 B. 单线、正极搭铁、用电器串联C .单线、负极搭铁、用电器串联 D.双线、负极搭铁、用电器并联9.汽车电路主要由()、控制装置、用电设备及导线组成。
A.电源、电源保护装置B.电源、开关C.发电机、保险丝D.发电机、蓄电池、断路器10.汽车电路根据各自的功能不同,可分为()A.直接控制电路与间接控制电路B.电源电路、搭铁电路及控制电路C.电源电路、搭铁电路D.电源电路、控制电路二、判断题(30分)1.目前汽车电源电压有12V和24V两种。
()2.常见执行器有电磁阀、继电器、电动机、灯、蜂鸣器和蓄电池等。
()3.普通低压导线一般为铜质多丝软线,根据外皮绝缘包层的材料不同又分为QVR型(聚氯乙烯绝缘包层)和QFR型(聚氯乙烯丁腈复合绝缘包层)两种。
()4.屏蔽网,其作用是将导线与外界的磁场隔离,避免导线受外界磁场影响而产生干扰。
()15.丰田电路图三角形表示搭铁位置。
()16.大众电路图中A8表示中央集线盒A区域第8个针脚。
汽车电路识图题库完整
《汽车电路识图》试卷一一、填空题(每空2分,共30分)1、汽车电路的特点可以概括为:_________、_________、_________、_________、_________、_________、汽车导线有颜色和编号特征。
2、汽车电路广泛使用的电路保护装置有_________、_________、和_________。
3、常见的继电器有:_________、_________、和_________。
常闭继电器也称为_________继电器,常开继电器也称_________继电器。
4、相对于间接控制电路,直接控制电路中不使用继电器、和用电器串联。
二、名词解释(每题5分,共10分)1、单线制:2、回路原则:三、判断题(每题2分,共20分)1、汽车电气系统为直流系统。
( )2、所有的汽车都采用负极搭铁。
( )3、二极管具有单向导电性( )4、汽车上有两个电源,一个是蓄电池,一个是交流发电机( )5、使用二极管的时候,两个电极可以随便接。
( )6、电路图上开关的工作状态是无电状态。
( )7、熔断器经常烧断后,必须找出故障后再跟换相同规格的熔断器( )8、熔断器是一次性的产品,损坏后不能修理,只能更换。
( )9、ECM中文名称为汽车电控单元。
( )10、一般二极管在电路中实际承受的电压不能超过它的耐压值。
( )四、选择题(每题2分,共20分)1、下面不属于自动变速器档位指示灯的是()。
A. P档B. R档C.M档2、汽车铅蓄电池的搭铁线是()。
A. 低压导线B. 低压电缆线C.高压阻尼线3、连接分电器和火花塞的电线应采用()。
A.低压导线 B. 低压电缆线 C.高压阻尼线班级:姓名:4、当通过熔断器的电流达到额定电流的 1.35倍时,熔丝会在( S 内熔断。
A .60 B. 80 C.1005、混合继电器具有( )A.常开触点 B.常闭触点 C.常开触点和常闭触点6、为了保证一定的机械强度,一般低压导线截面积不小于()mm2 A.0.4 B.0.5 C.0.67、前转向灯的颜色为()A.绿色 B.橙色 C.红色8、刹车灯的颜色为()A.绿色 B.橙色 C.红色9、内搭铁式发电机调节器在()搭铁。
《汽车电路分析》期末试卷B
一、填空填(每空格1 分,共10分)、1、汽车电路图的表达方法有线路图、、、和等多种。
2、一般轿车仪表主要有、、水温表和。
3、电路保护装置主要是指、和。
二、判断题(每空格2分,共20分)()1、转向灯为汽车转弯路面照明。
()2、点火开关处于OFF的位置时,危险警报灯也能工作。
()3、汽车照明系统由电源、照明灯具、控制装置等组成()4、单线制是指从电源到用电设备只用一根导线连接。
()5、所有汽车用电设备与电源并接在电路中。
()6、电控单元由输入回路、A/D转换器、计算机和输出回路4部分组成。
()7、对于工作电流很小的用电设备,选用导线截面积时可以很小。
()8、高压导线一般绝缘包层很厚,但线芯截面积很小。
()9、普通继电器的85和30都是线圈接线柱标记。
()10、电子仪表中的车速信号一般来自点火脉冲信号。
三、单项选择题(每空格2分,共40分)1、我国汽车用低压导线的颜色代号“V”代表( )A、紫色B、棕色C、粉红色D、淡蓝色2、交流发电机“F”接线柱的含义是()A、磁场接线柱B、中性接线柱C、输出接线柱D、起动接线柱3、如右图所示的电路,两盏灯是___________联。
如果闭合K1,断开K2,则灯L1___________灯L2___________。
正确答案是()。
A、串联,L1灯亮,L2灯亮。
B、并联,L1灯亮,L2灯亮。
C、串联,L1灯亮,L2不亮。
D、并联,L1灯亮,L2不亮。
4、大众公司汽车电路图中接点标记“30”的含义是( )A、蓄电池正极供电线B、接地线C、点火供电线D、大灯供电线5、为了保护车辆的线路和各种电气设备,需要使用多种保护装置,下列不属于车辆上使用的保护装置的是 ( )。
A、熔断器B、易熔线C、点火开关D、断路器6、为保证电控单元可靠搭铁,电控单元与车身间()搭铁线。
A、有一条B、无有C、有多条D、可有可无7、汽车仪表与报警系统受()开关控制。
A、点火B、危险C、起动D、空调8、负温度系数的热敏电阻随温度的增加而电阻()。
汽车识图期末试卷+答案
汽车识图期末试卷+答案《汽车识图》期末理论试卷班别:姓名:学号:注意事项:1.考试时间为100分钟;试卷共100分。
2.请首先按要求在试卷的标封处填写您所在班级、姓名和学号。
3.请仔细阅读各种题目的回答要求;在规定的位置填写您的答案。
4.不要在试卷上乱写乱画;不要在标封区填写无关内容。
A、下B、上C、左D、右5、标注球面直径时;应在数字前加注符号( D )。
A、SB、RC、SRD、SΦ6. A一般适用于外形比较简单、内部结构较为复杂的机件。
A.全剖视图 B.半剖视图 C.局部剖视图 D.斜剖视图7.主视图、俯视图、仰视图、后视图的 A 。
A.长对正 B.高平齐 C.宽相等8.在基本视图中;由下向上投影所得到的视图称为 C 。
A.基本视图 B.俯视图 C.仰视图 D.右视图9. 国家标准规定采用 B 来表达机件的内部结构形状。
A.视图 B.剖视图 C.断面图 D.局部放大图10. 局部视图可用 D分界。
A.粗实线 B.细实线 C.细虚线 D.波浪线二、多选题;以下备选答案中有两项或两项以上最符合题目要求;不选、错选均不得分。
(5题;每题3分;共15分)1、标注尺寸的三要素是(ABC )。
A、尺寸数字B、尺寸界限C、尺寸线D、方框2、投影法两大类( AB )。
A、中心投影法B、平行投影法C、正投影法D、弯曲投影法3、主视图是由( A )向( B )投射所得的视图。
A、前B、后C、上D、下4、俯视图是由( C )向(D )投射所得的视图。
A、前B、后C、上D、下5、左视图是由( C )向( D )投射所得的视图。
A、前B、后C、左D、右三、判断题;对的打√;错的打×。
(10题;每题2分;共20分)1.侧垂线的正面投影和侧面投影均反映实长。
(×)2.一般位置直线在三个投影面上的投影都小于实长。
(√)3.六个基本视图不再符合长对正、高平齐、宽相等的投影规律。
(×)4.相贯线是两回转体表面的共有线;也是相交立体的分界线。
最新汽车电路识图期末考试试卷
二、填空题(1分×10题,共21分)1.汽车电路是汽车_______________的简称,是用选定的导线将全车所有的电气设备相互连接成______________电路,构成一个完整的供,用电系统。
2.电工学中将这种电流通过的路径称为_______________。
3.汽车电气系统的额定电压主要有_______________和_______________。
4.汽车所有的负极则直接或间接通过导线与车架或车身金属部分相通,俗称_____________。
5.在汽车电子控制系统中,______________通过接收传感器和控制开关输入的各种信号。
6.继电器通常可分为___________、____________、___________三种类型。
7.国产汽车电路通常采用__________色线搭铁,在德国大众车系中则采用____________色线做搭铁线。
8.汽车电路图的种类有接线图、______________、布线图、线束图等。
9.电路原理图有____________电路原理图和____________电路原理图。
10.在认识了汽车电路图中的图形符号及有关标志,知道了汽车电路图的种类后,可以按照以下方法对整车电路图进行阅读:、、、、、。
三、判断题(2分×10题,共20分)()1.开关断开时,电路中没有电流通过,灯不亮,这种状态称为通路。
()2.电子控制器件和传统开关在电路上的主要区别是电子控制器件不需要单独的工作电源并需要配用各种形式的传感器。
()3.动断继电器平时触点是闭合的,继电器动作后触点断开。
()4.所谓标称截面积是经过换算而统一规定的线芯截面积,不是实际线芯的几何面积,也不是各股线芯几何面积之和。
()5.在汽车点火线圈至火花塞之间的电路使用低压点火线,简称低压线。
()6.接线图图上电线纵横交错,印制版面小而不易分辨,识图,画图费时费力,不易抓住电路重点、难点。
汽车电路识图B卷(期末)
密封 线内不要答题班 级专 业学 号姓 名《汽车电路识图》试题 第 1 页 共 2 页《汽车电路识图》试题适用班级:得 分 一、填空题(每空1分,共20分)1、用导线和车体把_____、过载保护器件、_____及______等装置连接起来,形成能使_____流通的路径称为汽车电路。
2、汽车电路中的继电器有常开继电器、 、 三种。
3、汽车上的电源为 和 。
4、根据汽车电路图的不同用途和特点,可分为________________、_______________、_______________等几种。
5、汽车电路原理图是用电器图形符号,按工作顺序或功能布局绘制的,详细表示汽车电路的___________和____________,而不考虑___________的筒图。
6、在汽车上,为了安装方便和保护导线,将_______的许多导线用棉纱编织物或聚塑料袋_________,称为线束。
7、汽车用导线有低压导线和 两种,低压导线中又分为 、屏蔽线、 和 之分。
1、原理图通常采用功能布局法绘制,按控制信息流( )、自上而下的顺序布置。
A 、自左至右 B 、 自右至左 C 、自前至后 D 、自后至前2、电路图是根据国家颁布的有关技术标准,用( )以统一规定的方法,把电路话在图纸上。
A 、外形图B 、自创符号C 、图形、文字符号D 、内形图3、一个用电器要想正常工作,电流总是太从电源的正极出发,通过导线,经熔断器、开关到达用电器,再经过导线搭铁回到同一电源的( )。
A 、负极 B 、正极 C 、正负极均可 D 、正负极均不可4、在大众公司汽车电路图中经常遇到接点标记的数字及字母,它们都具有固定的含义。
30代表的是( )。
A 、蓄电池的正极供电线B 、接地线C 、点火开关的点火供电线D 、受控的大容量用电设备供电线 5、汽车铅蓄电池的搭铁线是( )。
A 、 低压导线B 、低压电缆线C 、高压阻尼线D 、屏蔽线 6、连接分电器和火花塞的电线应采用( )。
《汽车电路分析》期末考试试卷及参考答案
A 卷《汽车电路分析》第1页,共4页期末考试试卷《汽车电路分析》课程(A )卷 闭卷 考试一.选择题(每小题2分,共20分)1.符号“1.5BW ”表示该条线路的导线截面积为1.5mm 2,导线的主色是( )。
A .红色B .白色C .黑色D .黄色2.为了保护车辆的线路和各种电气设备,需要使用多种保护装置,下列不属于车辆上使用的保护装置的是( )。
A .熔断器B .易熔线C .保险丝D .断路器3.在《汽车电器接线柱标志》的国家标准中,31接线柱表示的含义是( )。
A .与蓄电池正极相连,始终有电的的接线柱B .与蓄电池负极搭铁相连的接线柱C .可以通过一个特定开关打铁的接线柱D .在点火开关正常接通时才与蓄电池正极相同的接线柱4.下列哪个性能不属于半导体的特征( )。
A .杂敏性B .热敏性C .电敏性D .光敏性5.导线的截面面积主要取决于( )。
A .用电设备的工作电流B .用电设备的内阻C .用电设备的电压D .用电设备的功率三.简答题(每小题8分,共40分)1.集成电路特点。
2.东风EQ1091型汽车电气总线路原理图识读顺序?并说明整车电路有哪几个分系统。
3.熔断器熔丝烧断的常见原因有什么?4.以奥迪A6为例,全自动空调系统中有哪些传感器?5.单独点火方式除具有同时点火方式的有优点外,还有哪些优点?四.解答题(每小题15分,共30分)1.简述怠速步进电动机式怠速控制的一般控制程序。
2.简述捷达轿车防盗系统的工作原理。
参考答案:一.1.C 2.C 3.B 4.C 5.A 6.D 7.B 8.B 9.B 10.A二.1.电压驱动,电流驱动2.A/D转换器,微处理器3.常开继电器,常闭继电器,常开常闭混合型继电器4.翼片式和卡门旋涡式,热线式和热膜式5.汽缸数三. 1.集成电路特点。
(1)体积小,重量轻;(2)可靠性高,寿命长;(3速度高,功耗低;(4)成本低。
2. 东风EQ1091型汽车电气总线路原理图识读顺序?并说明整车电路有哪几个分系统。
最新汽车电路识图试卷及答案
汽车电路识图试卷及答案------------------------------------------作者xxxx------------------------------------------日期xxxx2014年汽修班汽车电路识图专业试卷班级:姓名:一、选择题。
(每小题2分,共20分。
请把你认为正确的一项选在括号里。
)1、汽车电气系统的额定电压主要有( )。
A、36V和24VB、12V和24VC、10V和48V D、220V和110V2、下列( )为汽车电路的接线特点.A、高压B、交流C、串联连接D、负极搭铁3、汽车电器中导线截面积不得小于( )。
A、0。
52m m B、12m mC、22m mD、52m m4、国产汽车电路通常采用( )线搭铁。
A、黄色B、绿色C、黑色D、红色5、在一些复杂控制电路中,一个开关往往汇集许多导线,下列分析电路时应注意的问题中叙述不正确的一项是()。
A、这个开关控制那些用电器,每个被控电器的作用是什么。
B、开关共有几个档位,在每一档中,哪些接线柱有电,哪些无电。
C、开关的许多接线柱中,哪些是直通电源的,哪些是接用电器的,都要弄清。
D、在被控的用电器中,用电器的接通时间,接通状态不用考虑。
6、蓄电池静止电动势常在()V之间。
A、11.5—13.5B、13。
8-15C、12—16D、28—307、下列正确表示点火开关中锁住转向盘转轴功能的英文是()。
A、ONB、HEATC、LOCK D、ST8、一般情况下,环境温度在18—32℃时,流过熔断器的电流为额定电流的1。
35倍时,熔丝在( )内熔断.A、60s B、30sC、40s D、20s2 / 6二、判断题(每小题1分,共10分。
你认为正确的请在括号内打√,不正确的打×.)1、汽车电路主要由电源、电路保护装置、控制器件、用电设备及导线组成。
( )2、汽车中的电路为低压、直流电路。
( )3、汽车电器上使用接线柱标记最早的国家是美国.( )4、汽车电路广泛使用的电路保护装置有易熔线、熔断器和电路断电器。
汽车电路识图题库
三、判断题(每题 2 分,共20分)1、汽车电气系统为直流系统。
( )《汽车电路识图》试卷一2、所有的汽车都采用负极搭铁。
( )一、填空题(每空 2 分,共30 分)3、二极管具有单向导电性( )班级:1、汽车电路的特点可以概括为:_________、_________、_________、_________、_________、_________、汽车导线有颜色和编号特征。
4、汽车上有两个电源,一个是蓄电池,一个是交流发电机( )5、使用二极管的时候,两个电极可以随便接。
( )2、汽车电路广泛使用的电路保护装置有_________、_________、和6、电路图上开关的工作状态是无电状态。
( )_________。
7、熔断器经常烧断后,必须找出故障后再跟换相同规格的熔断器( ) 3、常见的继电器有:_________、_________、和_________。
常闭继电8、熔断器是一次性的产品,损坏后不能修理,只能更换。
( )器也称为_________继电器,常开继电器也称_________继电器。
9、ECM中文名称为汽车电控单元。
( )4、相对于间接控制电路,直接控制电路中不使用继电器、和10、一般二极管在电路中实际承受的电压不能超过它的耐压值。
( )姓名:用电器串联。
四、选择题(每题 2 分,共20分)二、名词解释(每题 5 分,共10 分)1、单线制:1、下面不属于自动变速器档位指示灯的是()。
A. PB. RC.M档档档2、汽车铅蓄电池的搭铁线是()。
A. 低压导线B. 低压电缆线C. 高压阻尼线3、连接分电器和火花塞的电线应采用()。
2、回路原则:...A.低压导线 B. 低压电缆线 C .高压阻尼线...4、当通过熔断器的电流达到额定电流的 1.35 倍时,熔丝会在(S内熔断。
A .60 B. 80 C .1005、混合继电器具有( )A.常开触点 B .常闭触点 C .常开触点和常闭触点2 6、为了保证一定的机械强度,一般低压导线截面积不小于()mm A.0.4 B .0.5 C .0.67、前转向灯的颜色为()A.绿色 B .橙色 C .红色8、刹车灯的颜色为()A.绿色 B .橙色 C .红色9、内搭铁式发电机调节器在()搭铁。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
期末考试试卷
《汽车电路识图》课程
一.选择题(每小题2分,共20分)
1.符号“1.5BW”表示该条线路的导线截面积为1.5mm2,导线的主色是( )。
A.红色B.白色C.黑色D.黄色
2.为了保护车辆的线路和各种电气设备,需要使用多种保护装置,下列不属于车辆上使用的保护装置的是( )。
A.熔断器B.易熔线C.继电器D.断路器
3.在《汽车电器接线柱标志》的国家标准中,31接线柱表示的含义是( )。
A.与蓄电池正极相连,始终有电的的接线柱
B.与蓄电池负极搭铁相连的接线柱
C.可以通过一个特定开关打铁的接线柱
D.在点火开关正常接通时才与蓄电池正极相同的接线柱
4.下列哪个性能不属于继电器的类型( )。
A.动合B.动断
C.混合型D.光敏性
5.导线的截面面积主要取决于( )。
A.用电设备的工作电流B.用电设备的内阻
C.用电设备的电压D.用电设备的功率
班
级
:
_
_
_
_
_
_
_
_
_
_
_
_
_
_
_
_
姓
名
:
_
_
_
_
_
_
_
_
_
_
_
_
_
_
_
_
_
_
学
号
:
_
_
_
_
_
_
_
_
_
_
_
_
_
_
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
密
封
线
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
4.汽车电气系统的额定电压有和两种。
5.汽车电路保护装置主要有、和等。
其功能是在电路中起作用。
6.汽车电路图有接线图、、、四种。
7.汽车导线越粗,允许通过的最大电流越。
8.电源包括和。
三.简答题(每小题6分,共30分)
1.汽车电路的特点。
2.熔断器的作用
3. 3.熔断器在使用中的注意事项
4.汽车布线图的作用5.继电器的作用
四、大众电路识图符号(每空3分,共24分)。
