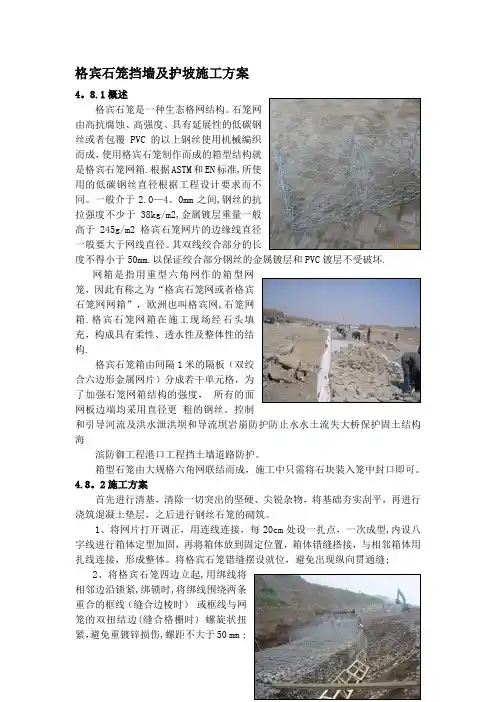

4.8.1概述

格宾石笼是一种生态格网结构。石笼网

由高抗腐蚀、高强度、具有延展性的低碳钢

丝或者包覆PVC的以上钢丝使用机械编织

而成，使用格宾石笼制作而成的箱型结构就

是格宾石笼网箱。根据ASTM和EN标准，所

使用的低碳钢丝直径根据工程设计要求而

不同。一般介于2.0-4.0mm之间，钢丝的抗

拉强度不少于 38kg/m2，金属镀层重量一般

高于245g/m2格宾石笼网片的边缘线直径

一般要大于网线直径。其双线绞合部分的长

度不得小于50mm.以保证绞合部分钢丝的金属镀层和PVC镀层不受破坏。

网箱是指用重型六角网作的箱型网

笼，因此有称之为“格宾石笼网或者格宾

石笼网网箱”，欧洲也叫格宾网,石笼网

箱。格宾石笼网箱在施工现场经石头填

充，构成具有柔性、透水性及整体性的结

构。

格宾石笼箱由间隔1米的隔板（双绞

合六边形金属网片）分成若干单元格，为

了加强石笼网箱结构的强度，所有的面

网板边端均采用直径更粗的钢丝。控制

和引导河流及洪水泄洪坝和导流坝岩崩防护防止水水土流失大桥保护固土结构海

滨防御工程港口工程挡土墙道路防护.

箱型石笼由大规格六角网联结而成，施工中只需将石块装入笼中封口即可。

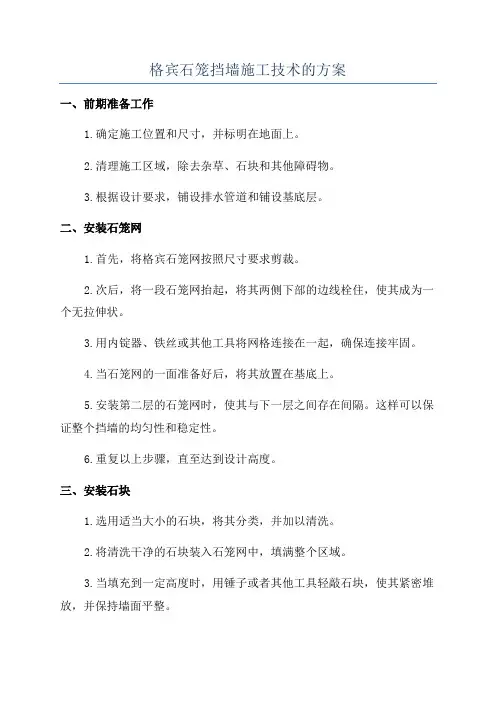

4.8.2施工方案

首先进行清基，清除一切突出的坚硬、尖锐杂物，将基础夯实刮平，再进行浇筑混凝土垫层，之后进行钢丝石笼的砌筑。

1、将网片打开调正，用连线连接，每20cm处设一扎点，一次成型，内设八字线进行箱体定型加固，再将箱体放到固定位置，箱体错缝搭接，与相邻箱体用扎线连接，形成整体。将格宾石笼错缝摆设就位,避免出现纵向贯通缝;

2、将格宾石笼四边立起,用绑线将

相邻边沿锁紧,绑锁时,将绑线围绕两条

重合的框线(缝合边棱时) 或框线与网

笼的双扭结边(缝合格栅时) 螺旋状扭

紧,避免重镀锌损伤,螺距不大于50 mm ;

3、当在已完成的底层网上面安装石笼网时,应用绑线沿新装格宾石笼下部边框将其固定在底层的格宾石笼上,同一层相邻的格宾石笼也应用绑线相互系牢,使格宾石笼网连成一体;

4、在单元工程的同一水平层施工时,应将格宾石笼全部就位后才开始填充石料, 石料摆放有序、合理，大小均匀、密实，严禁使用锈石、风化石，箱体填石90---200mm；护垫填石90---150mm。

填石时，要求层箱均匀放置，及时调整

相体线条，保证砌体线条平顺，倾斜度

一致。为了防止格宾石笼网变形,相邻两

个格宾石笼(包括同一格宾石笼的相邻

格室) 的填石高差不应过大;

5格宾石笼安装前,应适当修整岸

坡及地面,并尽可能保持岸坡原有形状,

但不应有明显的隆起和凹陷;

6、填充的卵石在河漫滩上选取,

其抗压强度应满足设计要求,石粒径应在8～20 cm 之间,并要求大小搭配合理以达到设计要求的空隙度和保证石笼网的直线外形;

7、在格宾石笼内填卵石时,外露面应用粒径不小于10 cm 的卵石,并用人工摆砌平整,以获得美观的表面和防止水流将

卵石从网目淘走。应保证超填石料2. 5～3

cm 高,以便为沉陷留有余地;

8、格宾石笼内填满石料后即将顶盖盖

下,然后用绑线将两条重合的框线螺旋状扭

紧,螺距不应大于50 mm ；

9、在砌筑好的格宾石笼上铺填10～15

cm的腐植土,以便植被生长。
