GST5000控制器操作说明

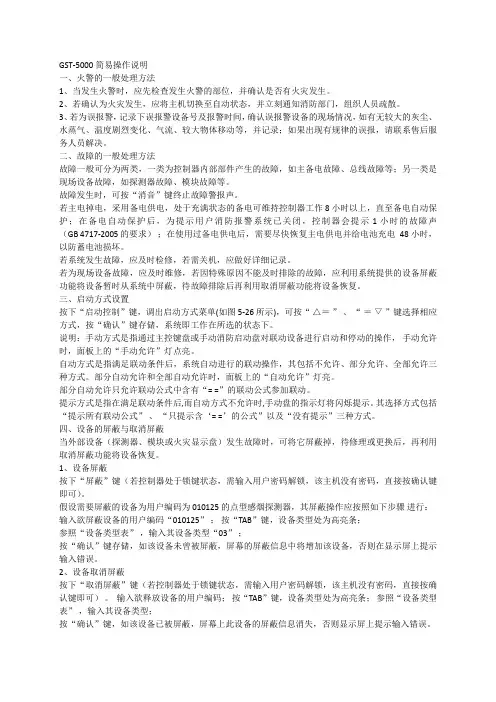

海湾5000型简易操作说明书
GST-5000简易操作说明一、火警的一般处理方法1、当发生火警时，应先检查发生火警的部位，并确认是否有火灾发生。
2、若确认为火灾发生，应将主机切换至自动状态，并立刻通知消防部门，组织人员疏散。
3、若为误报警，记录下误报警设备号及报警时间，确认误报警设备的现场情况，如有无较大的灰尘、水蒸气、温度剧烈变化、气流、较大物体移动等，并记录；如果出现有规律的误报，请联系售后服务人员解决。
二、故障的一般处理方法故障一般可分为两类，一类为控制器内部部件产生的故障，如主备电故障、总线故障等；另一类是现场设备故障，如探测器故障、模块故障等。
故障发生时，可按“消音”键终止故障警报声。
若主电掉电，采用备电供电，处于充满状态的备电可维持控制器工作 8 小时以上，直至备电自动保护；在备电自动保护后，为提示用户消防报警系统已关闭，控制器会提示 1 小时的故障声（GB 4717-2005 的要求）；在使用过备电供电后，需要尽快恢复主电供电并给电池充电48 小时，以防蓄电池损坏。
若系统发生故障，应及时检修，若需关机，应做好详细记录。
若为现场设备故障，应及时维修，若因特殊原因不能及时排除的故障，应利用系统提供的设备屏蔽功能将设备暂时从系统中屏蔽，待故障排除后再利用取消屏蔽功能将设备恢复。
三、启动方式设置按下“启动控制”键，调出启动方式菜单(如图 5-26 所示)，可按“△＝”、“＝▽”键选择相应方式，按“确认”键存储，系统即工作在所选的状态下。
说明：手动方式是指通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作，手动允许时，面板上的“手动允许”灯点亮。
自动方式是指满足联动条件后，系统自动进行的联动操作，其包括不允许、部分允许、全部允许三种方式。
部分自动允许和全部自动允许时，面板上的“自动允许”灯亮。
部分自动允许只允许联动公式中含有“= =”的联动公式参加联动。
提示方式是指在满足联动条件后,而自动方式不允许时,手动盘的指示灯将闪烁提示。
火灾报警控制器GST 操作步骤
火灾报警控制器GST5000 操作步骤：一、消音操作1、消除本机声音在报警状态下，按下“ACK/MUTE”按键，出现下面输入密码的提示输入密码操作密码‘’，然后按‘ENTER’键，消除本机声音操作完成。
2、消除现场声光报警器声音在报警状态下，按下“SILENCE ”按键，出现上面输入密码的提示输入密码操作密码‘’，然后按‘ENTER’键，消除现场声光报警器声音操作完成。
二、复位操作复位‘RESET’按键，是复位控制器的火警或故障状态，使控制器返回正常监控状态操作时，按下‘RESET’按键，输入操作密码‘’，然后按‘ENTER’按键，复位完成。
同样需要输入操作密码‘’三、火警界面意义！Last Fire！16:34 Zone0016 FLOOR GREEN HOUSE!Fire! total 100002 16:34 zone 001－103 OPTICAL1 FLOOR COOKROOM003 16:34 zone 001-101 OPTICAL1 FLOOR DINING ROOM004 16:34 zone 002-111 OPTICAL2 FLOOR LIBINGROOM005 16:34 zone 003-121 OPTICAL3 FLOOR LIBINGROOMPress Enter toSelect an Item图5-3火警界面说明：▪Last Fire 16:34 Zone001▪ 6 FLOOR GREEN HOUSE //最晚火警，发生于001区，时间是16:34，地点是6层的花房。
▪!Fire! total 100//火警总数▪002 16:34 zone 001-103 OPTICAL/第2条火警发生的时间、所处的分区、设备地址和类型▪ 1 FLOOR COOKROOM//发生火警的分区注释（前8位）和设备注释（后32位）▪003 16:34 zone 001-101 OPTICAL/第3条火警发生的时间、所处的分区、设备地址和类型▪ 1 FLOOR DINING ROOM//发生火警的分区注释（前8位）和设备注释（后32位）▪004 16:34 zone 002-111 OPTICAL/第4条火警发生的时间、所处的分区、设备地址和类型▪ 2 FLOOR LIBINGROOM //发生火警的分区注释（前8位）和设备注释（后32位）▪005 16:34 zone 003-121 OPTICAL/第5条火警发生的时间、所处的分区、设备地址和类型▪ 3 FLOOR LIBINGROOM //发生火警的分区注释（前8位）和设备注释（后32位）▪Press Enter toSelect an Item//按ENTER键，可以选择火警信息进行查看四、火警信息处理当发生火警时，首先根据控制器的报警信息检查发生火警的部位，确认是否有火灾发生。
GST5000型火灾报警器简要使用说明
JB-QG-GST5000型火灾报警控制器（联动型）简要操作说明一．开机、关机与自检开机：1. 打开主机电源的主备电开关。
2. 打开联动电源和火灾显示盘电源的主备电开关。
3. 打开控制器的工作开关（在DC-DC变换模块上）。
关机：关机过程按照与开机时相反的顺序关掉各开关即可。
* 开机一般是从下到上打开开关，关机则为从上到下关闭开关。
二．火警及故障的处理1.故障的一般处理方法故障一般可分为两类，一类为控制器内部部件产生的故障，如主备电故障、总线故障等；另一类是现场设备故障，如探测器故障、模块故障等。
故障发生时，可按“消音”键终止故障警报声。
* 若主电掉电，采用备电供电，处于充满状态的备电可维持控制器工作8小时以上，直至备电自动保护；在备电自动保护后，为提示用户消防报警系统已关闭，控制器会提示1小时的故障声；在使用过备电供电后，需要尽快恢复主电供电并给电池充电48小时，以防蓄电池损坏。
* 若系统发生故障，应及时检修，若需关机，应做好详细记录。
* 若为现场设备故障，应及时维修，若因特殊原因不能及时排除的故障，应利用系统提供的设备屏蔽功能将设备暂时从系统中屏蔽，待故障排除后再利用取消屏蔽功能将设备恢复。
2.火警的一般处理方法当发生火警时，应先检查发生火警的部位，并确认是否有火灾发生。
若确认为火灾发生，应立刻通知消防部门，将控制器设置成自动状态，并组织人员疏散。
若为误报警，记录下误报警设备号及报警时间，确认误报警设备的现场情况，如有无较大的灰尘、水蒸气、温度剧烈变化、气流、较大物体移动等，并记录；如果出现有规律的误报，请联系售后服务人员解决。
三．复位功能当火警或故障等处理完毕后，对控制器进行复位操作，操作方法为按下“复位”键，输入用户密码并确认。
复位可以实现以下功能：* 清除当前的所有火警、故障和反馈显示。
* 复位所有总线制被控设备和手动消防启动盘、多线制盘上的状态指示灯。
* 清除正处于请求和延时请求启动的命令。
GST5000主机操作说明
GST5000主机操作说明1、消音：按主机的“消音”键。
2、复位：按主机的“复位”键，提示输入密码按确认，主机默认密码为空。
3、屏蔽设备：按主机的“屏蔽”键，提示输入密码按确认，输入要屏蔽设备的6位数二次码，然后按“TAB”键切换到设备类型窗口输入设备类型代码按确认。
设备类型代码见后面附件。
4、取消屏蔽设备：按主机的“取消屏蔽”键，提示输入密码按确认，输入要屏蔽设备的6位数二次码，然后按“TAB”键切换到设备类型窗口输入设备类型代码按确认。
5、主机自动状态的开启：按主机的“启动方式”键，提示输入密码按确认，按“TAB”键把光标切换到自动方式上来，按“△＝”、“＝▽”键切换到“全部自动”按“确认”。
此时主机下方显示为“全部自动”。
（警告：一旦主机转换为自动状态主机上所有报的火警将按联动公式启动相应的设备，在没有在现场确认火警的情况下请勿将主机打为自动）6、主机自动状态的关闭：按主机的“启动方式”键，提示输入密码按确认，按“TAB”键把光标切换到自动方式上来，按“△＝”、“＝▽”键切换到“不允许”按“确认”。
此时主机下方显示为“自动禁止”。
7、气体灭火控制：气体启动有两种方式一、手动启动：（1）：按现场的气体灭火控制盘上相应区域的“启动喷洒”按钮持续3秒+“确认”键，延时30秒启动气体灭火。
（2）：按下现场的紧急启动按钮，此时延时30秒启动相应区域的气体灭火。
在30秒延时内，按下紧急停动按钮，可停止气体启动。
二、自动启动：将主机设置为“全部自动”和“喷洒允许”状态，同时现场气体灭火控制盘相应区域设置为“自动允许”状态。
当气体灭火区内有确认火警发生（至少有1个烟感，一个温感同时报火警）主机将自动启动相应区域的声光，延时30秒启动相应区域的气体灭火设备。
喷洒成功后相应区域的喷洒指示灯会闪亮。
注意：气体灭火设备是一种接受到有效启动命令后就会瞬时完成喷洒灭火工作的被控设备。
对气体灭火设备的误操作，一方面会导致重大不可挽回的损失甚至是人员伤亡，另一方面会在一定时期造成重要场所消防能力的消弱，启动这些设备应慎之又慎！！！进行气体灭火设备的启动应符合以下条件：1、进行气体灭火设备启动的人员必须经过气体灭火知识培训合格的人员2、确认现场火情确实需要启动气体灭火设备3、确认气体灭火设备喷洒的保护区域内人员疏散已经完成8、气体喷洒设置：主机按“喷洒控制”键，提示输入密码按确认，此时主机显示会有提示，按“确认”开启喷洒允许，此时主机下方显示为“喷洒允许”。
海湾消防报警主机简易操作说明
海湾消防报警主机简易操作说明GST-5000简易操作说明一、火警处理方法当发生火警时，首先应检查火警发生的位置，并确认是否有火灾发生。
如果确认为火灾，应立即将主机切换至自动状态，并通知消防部门，组织人员疏散。
如果是误报警，记录误报警设备号及报警时间，并确认误报警设备的现场情况，如有灰尘、水蒸气、温度变化、气流、物体移动等，并记录。
如果出现有规律的误报，请联系售后服务人员解决。
二、故障处理方法故障可分为控制器内部部件产生的故障和现场设备故障。
当故障发生时，可按“消音”键终止故障警报声。
如果主电掉电，备电可维持控制器工作8小时以上，直至备电自动保护；在备电自动保护后，控制器会提示1小时的故障声。
使用备电供电后，需要尽快恢复主电供电并给电池充电48小时，以防蓄电池损坏。
如果系统发生故障，应及时检修，如果需要关机，应做好详细记录。
如果是现场设备故障，应及时维修。
如果因特殊原因不能及时排除故障，应利用系统提供的设备屏蔽功能将设备暂时从系统中屏蔽，待故障排除后再利用取消屏蔽功能将设备恢复。
三、启动方式设置按下“启动控制”键，调出启动方式菜单，可按“△＝”、“＝▽”键选择相应方式，按“确认”键存储，系统即工作在所选的状态下。
手动方式是指通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作，手动允许时，面板上的“手动允许”灯点亮。
自动方式是指满足联动条件后，系统自动进行的联动操作，其包括不允许、部分允许、全部允许三种方式。
部分自动允许和全部自动允许时，面板上的“自动允许”灯亮。
部分自动允许只允许联动公式中含有“= =”的联动公式参加联动。
提示方式是指在满足联动条件后，自动方式不允许时，手动盘的指示灯将闪烁提示。
其选择方式包括“提示所有联动公式”、“只提示含‘= =’的公式”以及“没有提示”三种方式。
四、设备的屏蔽与取消屏蔽当外部设备（探测器、模块或火灾显示盘）发生故障时，可将其屏蔽掉，待修理或更换后，再利用取消屏蔽功能将设备恢复。
火灾报警控制器GST5000操作步骤
火灾报警控制器GST5000操作步骤
GST5000是一款火灾报警控制器，它可以自动检测火灾事件并发出警报以及触发其他相关设备的操作。
以下是GST5000操作步骤的详细说明：步骤一：安装
1.确保将GST5000安装在离火源较远、通风良好且易于到达的位置。
2.断开电源，将GST5000的底座安装在合适的位置上。
3.将GST5000的主机部分插入底座，确保牢固连接。
步骤二：电源连接
1.将GST5000的电源线插入封装在墙上的电源插座中。
2.确保电源输入电压与GST5000的额定电压相匹配。
步骤三：信号线连接
1.根据实际情况，将火灾探测器和其他相关设备的信号线连接到GST5000的输入端子上。
2.确保连接正确，信号线不应有接地或短路现象。
步骤四：电源开启
1.将GST5000主机上的电源开关打开。
2.等待片刻，GST5000将开始自检测试。
步骤五：设置参数
1.通过GST5000的控制面板或外部设备进行参数设置。
2.根据实际需求，设置报警延时、报警输出方式、接收器地址等参数。
步骤六：系统测试
1.确保GST5000与火灾探测器、警铃等相关设备连接良好。
2.手动触发火灾探测器，观察GST5000是否正确地响应并发送报警信号。
步骤七：日常使用
1.监测GST5000的运行状态，确保正常工作。
2.定期检查火灾探测器、信号线等设备的工作状态，进行必要的维护
和更换。
总结：。
火灾报警控制器GST操作步骤
火灾报警控制器G S T操作步骤Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】火灾报警控制器GST5000 操作步骤： 一、消音操作1、消除本机声音在报警状态下，按下“ACK/MUTE ”按键，出现下面输入密码的提示输入密码操作密码‘’，然后按‘ENTER ’键，消除本机声音操作完成。
2、消除现场声光报警器声音在报警状态下，按下“SILENCE ”按键，出现上面输入密码的提示输入密码操作密码‘’，然后按‘ENTER ’键，消除现场声光报警器声音操作完成。
二、复位操作复位‘RESET ’按键，是复位控制器的火警或故障状态，使控制器返回正常监控状态操作时，按下‘RESET ’按键，输入操作密码‘’，然后按‘ENTER ’按键，复位完成。
同样需要输入操作密码‘’三、火警界面意义图5-3火警界面说明：Last Fire 16:34 Zone001GST CO., LTD.Please Input Password********8 位！Last Fire ！ 16:34 Zone001 6 FLOOR GREEN HOUSE !Fire! total 100002 16:34 zone 001－103 OPTICAL1 FLOOR COOKROOM003 16:34 zone 001-101 OPTICAL 1 FLOOR DINING ROOM004 16:34 zone 002-111 OPTICAL 2 FLOOR LIBINGROOM005 16:34 zone 003-121 OPTICAL 3 FLOOR LIBINGROOMPress Enter toSelect an Item6 FLOOR GREEN HOUSE //最晚火警，发生于001区，时间是16:34，地点是6层的花房。
!Fire! total 100//火警总数002 16:34 zone 001-103 OPTICAL/第2条火警发生的时间、所处的分区、设备地址和类型1 FLOOR COOKROOM//发生火警的分区注释（前8位）和设备注释（后32位）003 16:34 zone 001-101 OPTICAL/第3条火警发生的时间、所处的分区、设备地址和类型1 FLOOR DINING ROOM//发生火警的分区注释（前8位）和设备注释（后32位）004 16:34 zone 002-111 OPTICAL/第4条火警发生的时间、所处的分区、设备地址和类型2 FLOOR LIBINGROOM //发生火警的分区注释（前8位）和设备注释（后32位）005 16:34 zone 003-121 OPTICAL/第5条火警发生的时间、所处的分区、设备地址和类型3 FLOOR LIBINGROOM //发生火警的分区注释（前8位）和设备注释（后32位）Press Enter toSelect an Item//按ENTER键，可以选择火警信息进行查看四、火警信息处理当发生火警时，首先根据控制器的报警信息检查发生火警的部位，确认是否有火灾发生。
海湾5000操作说明
海湾JB—QB—GST5000消防主机操作步骤控制器有两种工作方式，分“调试状态”和“正常监控状态".系统开通后,应为“正常监控状态”.否则，应请原调试人员重新设置为“正常监控状态”。
（一）开机、关机1、开机操作：打开为控制器供电的交流电源开关；→打开电源盘的备电开关、主电开关；→打开控制器的备电开关、工作开关。
完成如上操作后，系统自动进入：上电初始化→自检状态→显示注册信息→开机结束.2、关机操作：按照与开机时相反的顺序关掉各开关即可。
要注意各个备电开关一定要关掉。
3、日常操作几点注意：1）在使用中，各备电开关应设在“开"位置，以保证给蓄电池及时充电；2）在使用中，若交流电停电，蓄电池能自动投入系统使其正常工作，若8小时内仍无交流电时，8小时后应进行关机操作，在交流电恢复供电时，再进行开机操作.3）在使用中,每季度应人为关断交流电源1-2次，每次关断时间为2-4小时.4）因外界因素控制器长期关机时,每季度应开机1次以上,每次开机时间不少于2小时.(二）键盘解锁、锁键盘1、键盘解锁控制器开机默认为“锁键"状态，若进行命令功能键（除“自检”、“消音"、“记录检查”键外）操作,液晶屏显示一个要求输入密码的画面，此时输入正确的用户密码并按下“确认”键，才可继续操作。
2、锁键盘在操作结束和值班人员离开时,应按下“锁键”功能键，屏幕下方显示“请确认锁键盘”时，按下“确认"键即可。
此时,键盘上多数命令功能键均要求重新输入密码.（三）监视现场设备的操作1、信息显示当系统中有报警、故障、动作和隔离中的任悥一种信息存在时，系统将全屏显示此信息;若系统中存在的信息多于一种时，系统将自动分屏，同时显示系统中存在的各类信息, 符指向的窗口为当前窗口，用“窗口切换”键可以进行当前窗口切换，用“分屏/全屏”键可以实现当前信息窗口的分屏和全屏显示转换.2、消音在接收到火警、故障或动作等信息时,控制器的扬声器会发出相应的警报声加以提示,此时应按“消音"键，并派人到现场检查处理.按下“消音”键后，消音指示灯点亮，扬声器终止发出警报.3、复位(清除）当火警、故障或动作等处理完毕后,应按下“复位"键、“确认”键，可以实现清除当前所有火警、故障和动作显示及所有控制命令。
海湾GST5000主机操作说明
海湾GST5000主机操作说明海湾GST5000主机操作说明:1、开机a、打开联动电源和显示盘电源的主备电开关。
b、打开主机的主、备电开关。
c、打开控制器的工作开关(在OC-DC变换器上，背面)。
d、进入自检状态，通过向进入监控状态(如某状态不通，待处理再开机)。
2、停机操作与开机顺序相反。
注意一定同时关断主、备电开关。
3、消音当报警时，会发出声响报警信号，按“消音”键即可制止发音声。
4、复位当火警或故障处理完毕后，须对控制器进行复位操作。
方法为:按“复位”键?输入密码?按“确认”键即可(如未设密码则按“消音”键后按“确认”键)。
5、修改时间监控状态下，按“对时”键(如锁键状态须开锁即输密码)。
显示屏下方出现修改系统时间的年、月、日、时、分。
在光标指向的位置连续输入年、月、日、时、分，完后按“确认”即可。
6、设备的隔离有故障可暂时隔离，待修复后再释放。
操作:按“隔离”键(如锁键需先开锁)。
在此时出现的界面下方光标处，输入欲隔离的编码(如010121)，按“TAB”键光标转移到设备类型处。
输入设备类型代号。
(如03烟感、09温感、11手报、12广播、15消火栓)按“确认”键即可。
7、设备释放按“释放”键，出“释放”界面。
在其下方光标处输入欲释放设备的用户编码(如010121)按“确认”键即可。
8、总线制被控制室设备的启动、停止手动启、停:(前提:控制器处于“手动允许”状态有效)A、用主机操作盘启、停:按“启动”或“停止”键后出现火警报警界面，其下方提示。
请输入启或停设备号的光标，在此输入欲启、停设备的用户编码(如010121)，按“TAB”键，输入设备类型代号(如3)，按“确认”键即可。
B、用总线联动盘启、停:在总线盘找到相应设备的按键，按下灯亮则启动该设备，再按一次灯灭即停止该设备。
自动启停:(前提:控制器处于“自动允许”状态有效)。
当设备满足联动关系，自动启动该联动设备。
(如广播、切电、风机、水泵、电梯等)9、多线盘启、停设备:(前提:多线盘在手动/自动允许状态)操作同总线盘b的操作(即对号入座)。
GST5000主机操作说明
GST5000主机操作说明1、消音：按主机的“消音”键。
2、复位：按主机的“复位”键，提示输入密码按确认，主机默认密码为空。
3、屏蔽设备：按主机的“屏蔽”键，提示输入密码按确认，输入要屏蔽设备的6位数二次码，然后按“TAB”键切换到设备类型窗口输入设备类型代码按确认。
设备类型代码见后面附件。
4、取消屏蔽设备：按主机的“取消屏蔽”键，提示输入密码按确认，输入要屏蔽设备的6位数二次码，然后按“TAB”键切换到设备类型窗口输入设备类型代码按确认。
5、主机自动状态的开启：按主机的“启动方式”键，提示输入密码按确认，按“TAB”键把光标切换到自动方式上来，按“△＝”、“＝▽”键切换到“全部自动”按“确认”。
此时主机下方显示为“全部自动”。
（警告：一旦主机转换为自动状态主机上所有报的火警将按联动公式启动相应的设备，在没有在现场确认火警的情况下请勿将主机打为自动）6、主机自动状态的关闭：按主机的“启动方式”键，提示输入密码按确认，按“TAB”键把光标切换到自动方式上来，按“△＝”、“＝▽”键切换到“不允许”按“确认”。
此时主机下方显示为“自动禁止”。
7、气体灭火控制：气体启动有两种方式一、手动启动：（1）：按现场的气体灭火控制盘上相应区域的“启动喷洒”按钮持续3秒+“确认”键，延时30秒启动气体灭火。
（2）：按下现场的紧急启动按钮，此时延时30秒启动相应区域的气体灭火。
在30秒延时内，按下紧急停动按钮，可停止气体启动。
二、自动启动：将主机设置为“全部自动”和“喷洒允许”状态，同时现场气体灭火控制盘相应区域设置为“自动允许”状态。
当气体灭火区内有确认火警发生（至少有1个烟感，一个温感同时报火警）主机将自动启动相应区域的声光，延时30秒启动相应区域的气体灭火设备。
喷洒成功后相应区域的喷洒指示灯会闪亮。
注意：气体灭火设备是一种接受到有效启动命令后就会瞬时完成喷洒灭火工作的被控设备。
对气体灭火设备的误操作，一方面会导致重大不可挽回的损失甚至是人员伤亡，另一方面会在一定时期造成重要场所消防能力的消弱，启动这些设备应慎之又慎！！！进行气体灭火设备的启动应符合以下条件：1、进行气体灭火设备启动的人员必须经过气体灭火知识培训合格的人员2、确认现场火情确实需要启动气体灭火设备3、确认气体灭火设备喷洒的保护区域内人员疏散已经完成8、气体喷洒设置：主机按“喷洒控制”键，提示输入密码按确认，此时主机显示会有提示，按“确认”开启喷洒允许，此时主机下方显示为“喷洒允许”。
火灾报警控制器GST5000 操作步骤
火灾报警控制器GST5000 操作步骤：一、消音操作1、消除本机声音在报警状态下，按下“ACK/MUTE”按键，出现下面输入密码的提示输入密码操作密码‘12345678’，然后按‘ENTER’键，消除本机声音操作完成。
2、消除现场声光报警器声音在报警状态下，按下“SILENCE ”按键，出现上面输入密码的提示输入密码操作密码‘12345678’，然后按‘ENTER’键，消除现场声光报警器声音操作完成。
二、复位操作复位‘RESET’按键，是复位控制器的火警或故障状态，使控制器返回正常监控状态操作时，按下‘RESET’按键，输入操作密码‘12345678’，然后按‘ENTER’按键，复位完成。
同样需要输入操作密码‘12345678’三、火警界面意义！Last Fire！16:34 Zone0016 FLOOR GREEN HOUSE!Fire! total 100002 16:34 zone 001－103 OPTICAL1 FLOOR COOKROOM003 16:34 zone 001-101 OPTICAL1 FLOOR DINING ROOM004 16:34 zone 002-111 OPTICAL2 FLOOR LIBINGROOM005 16:34 zone 003-121 OPTICAL3 FLOOR LIBINGROOMPress Enter toSelect an Item图5-3火警界面说明：▪Last Fire 16:34 Zone001▪ 6 FLOOR GREEN HOUSE //最晚火警，发生于001区，时间是16:34，地点是6层的花房。
▪!Fire! total 100//火警总数▪002 16:34 zone 001-103 OPTICAL/第2条火警发生的时间、所处的分区、设备地址和类型▪ 1 FLOOR COOKROOM//发生火警的分区注释（前8位）和设备注释（后32位）▪003 16:34 zone 001-101 OPTICAL/第3条火警发生的时间、所处的分区、设备地址和类型▪ 1 FLOOR DINING ROOM//发生火警的分区注释（前8位）和设备注释（后32位）▪004 16:34 zone 002-111 OPTICAL/第4条火警发生的时间、所处的分区、设备地址和类型▪ 2 FLOOR LIBINGROOM //发生火警的分区注释（前8位）和设备注释（后32位）▪005 16:34 zone 003-121 OPTICAL/第5条火警发生的时间、所处的分区、设备地址和类型▪ 3 FLOOR LIBINGROOM //发生火警的分区注释（前8位）和设备注释（后32位）▪Press Enter toSelect an Item//按ENTER键，可以选择火警信息进行查看四、火警信息处理当发生火警时，首先根据控制器的报警信息检查发生火警的部位，确认是否有火灾发生。
简易GST5000控制器操作
简易GST5000控制器操作GST5000是一款强大的控制器，可以广泛应用于各种工业自动化领域。
它具有高性能、多功能和易操作的特点，下面将介绍一些简易的操作方法。
首先，在开始使用GST5000之前，请确保正确地安装了控制器。
然后，接通电源，并使用电源线连接控制器和电源插座。
接下来，按下控制器上的电源开关，开始启动控制器。
一旦控制器启动成功，您将看到一个显示屏，上面会显示一些初始信息和菜单选项。
GST5000控制器具有易于使用的菜单导航系统，在显示屏上用方向键和确认键就可以进行导航和操作。
首先，您可以使用方向键上下移动光标，选择不同的菜单选项。
然后，按下确认键进入所选菜单。
在每个菜单中，您可以使用方向键浏览子菜单和选项，并使用确认键进行选择和设置。
在GST5000控制器中最常用的操作是设置和调整参数。
在主菜单中选择“参数设置”选项，然后按下确认键，进入参数设置菜单。
在这个菜单中，您可以设置各种控制器的参数，如输入输出信号、控制模式、报警设置等。
在每个参数选项中，您可以使用方向键选择参数，并使用确认键进入该参数的设置值。
使用方向键上下调整数值，然后使用确认键进行确认。
在输入输出信号参数中，您可以设置传感器类型、输入和输出信号的比例、单位等。
在控制模式参数中，您可以选择不同的控制模式，如PID控制、开环控制、比例控制等。
选择所需的控制模式后，您可以进一步调整PID参数，以实现更精确的控制。
除了参数设置，GST5000控制器还支持多种功能，如数据记录、报警设置、通信接口等。
这些功能可以在主菜单中选择并进行设置。
在报警设置中，您可以设置不同类型的报警，如高温报警、低温报警、超时报警等。
选择所需的报警类型，并进一步设置报警的触发条件和动作。
在数据记录中，您可以选择记录的参数和时间间隔，以及选择数据的存储位置。
启动数据记录后，控制器将会按照您的设置自动记录数据，并可通过USB接口将数据导出到计算机进行分析。
GST5000控制器还支持多种通信接口，如RS485、Modbus等。
GST-5000简易操作说明
GST-5000火灾报警控制器操作简单说明火警处理：当发生火警时，首先应按“消音”键中止警报声。
然后应根据控制器的报警信息检查发生火警的部位，确认是否有火灾发生；若确认有火灾发生，应根据火情采取相应措施。
例如：✧启动报警现场的声光警报器发出火警声光提示，通知现场人员撤离；✧拨打消防报警电话报警；✧启动消防灭火设备等。
若为误报警，应采取如下措施：✧检查误报火警部位是否灰尘过大、温度过高，确认是否是由于人为或其它因素造成误报警；✧按“复位”键使控制器恢复正常状态，观察是否还会误报；如果仍然发生误报可将其屏蔽，并尽快通知安装单位或厂家进行维修。
故障与异常处理：当发生故障时，首先应按“消音”键中止警报声。
然后应根据控制器的故障信息检查发生故障的部位，确认是否有故障发生；若确认有故障发生，应根据情况采取相应措施：✧当报主电故障时，应确认是否发生主电停电，否则检查主电源的接线、熔断器是否发生断路。
主电断电情况下，备电可以连续供电8小时；✧当报备电故障时，应检查备用电池的连接器及接线；当备用电池连续工作时间超过8小时后，也可能因电压过低而报备电故障；✧若为现场设备故障，应及时维修，若因特殊原因不能及时排除的故障，应将其屏蔽，待故障排除后再利用设备释放功能将设备恢复；✧当发生故障原因不明或无法恢复时，请尽快通知安装单位或厂家进行维修；✧若系统发生异常的声音、光指示、气味等情况时，应立即关闭电源，并尽快通知安装单位或厂家。
启动/停动：当确认发生火警时，可通过手动方式快速启动消防灭火设备。
首先应确认该设备为总线制设备还是多线制设备。
✧总线制设备：根据手动消防启动盘的透明窗内的提示信息找到要启动的设备对应的单元，按下这个单元的手动键，命令灯点亮，启动命令发出。
若再次按下该键则命令灯熄灭，启动命令被终止；✧多线制设备：根据多线制控制盘面板上的标签找到要启动的设备对应的单元，按下这个单元的手动键，命令灯点亮，启动命令发出。
GST5000主机操作说明
GST5000主机操作说明一.操作前的准备1.确保GST5000主机已连接稳定的电源，并插上适配器。
2.打开GST5000主机，待主机启动完毕后进入待机状态。
二.主机界面1.待机界面:-屏幕显示当前时间和日期。
-屏幕中央显示主界面菜单。
-屏幕底部显示快速导航栏。
三.主机功能1.定时功能:-点击待机界面屏幕上方的时间，进入定时设置界面。
-设置定时任务的方式是选择日期、时间和关联的任务，例如定时开关机、定时播放音乐等。
2.文件管理功能:-点击主界面菜单中的“文件管理”图标，进入文件管理界面。
-支持文件的复制、移动、重命名和删除等操作。
3.应用管理功能:-点击主界面菜单中的“应用管理”图标，进入应用管理界面。
-在应用管理界面，可以查看、安装、卸载和更新应用程序。
-支持对应用程序进行分类、和排序。
4.网络连接功能:-点击主界面菜单中的“网络连接”图标，进入网络连接界面。
-在网络连接界面，可以设置和管理主机的网络连接。
-支持有线和无线网络，可进行Wi-Fi设置、蓝牙设置、网络共享等操作。
5.声音设置功能:-点击主界面菜单中的“声音设置”图标，进入声音设置界面。
-在声音设置界面，可以调整主机的音量、音效和音频输出设置。
-支持自定义音效、音频输出设备的选择和声音通道的设置等。
6.系统设置功能:-点击主界面菜单中的“系统设置”图标，进入系统设置界面。
-在系统设置界面，可以进行主机的基本设置和个性化定制。
-支持语言选择、屏幕亮度调节、安全设置、时间设置和备份恢复等功能。
四.快速导航栏1.音乐播放:-点击底部导航栏上的音乐图标，进入音乐播放界面。
-在音乐播放界面，可以选择音乐源、播放列表和控制播放。
2.视频播放:-点击底部导航栏上的视频图标，进入视频播放界面。
-在视频播放界面，可以选择视频源、播放列表和控制播放。
3.图片浏览:-点击底部导航栏上的图片图标，进入图片浏览界面。
4.设置:-点击底部导航栏上的设置图标，进入系统设置界面。
GST5000用户操作说明书
GST5000用户操作说明书1.开机.关机当交付于用户使用时，用户可以按以下顺序进行开机操作：（1）打开主机电源的220V拨动开关，和电源盘后面的主备电开关。
（2）再打开控制器的工作开关（主机上端的2个开关）。
注意开机时候顺序的从主机下面往上开机，关机则顺序相反。
2.开机后的信息如何查看开机后，主机后进入到注册状态，这个时候不要操作主机，等主机注册完事后，可以查看主机屏幕上的信息，如果屏幕上显示正常工作状态，表示主机无任何需要查看的信息。
如果屏幕上显示火警，动作，反馈，故障等信息，可通过主机键盘上的上下键和TAB键查看信息。
3．火警和故障的处理方法故障一般分为2类，一类为控制器内部产生的故障，如主备电故障，总线故障等，另外一种就是现场设备故障，如烟感故障，模块故障等，发生故障时，主机会发出故障声，可先按键盘上的消音按钮，让主机先消音，然后让电工人员到现场处理。
当发生火警的时候，也可先消音，再看屏幕上报火警发生的位置，并派人到现场查看是否有火灾发生。
若确认发生火警时，如果当时人能控制住时，用灭火器灭掉火源就可以了，如果火势较大时，应立刻通知消防部门，并组织人员疏散。
若为误报火警，记录下现场位置和现场环境，看是否是因为人为造成的，或者是探测器内部进入灰尘导致的。
（清洗探测器方法，把探测器扭下来，用沾满酒精的棉棒擦拭探测器的探测网就可以扭回去了。
）4.主机复位键的作用主机键盘上有个复位键，它的主要作用是在这些情况下使用的。
比如报火警时，现场处理完毕后，主机上还是会有火警信息，这个时候你可以点复位，如果需要输入密码，直接按确认就可以了。
如何还报火警，可能是探头污染或者环境潮湿所至。
5.打印机方式选择主机内有打印机，屏幕上的信息也可通过打印机打印出来。
按下打印控制的按键，屏幕上会显示4种方式：（1）关闭打印机（任何信息都不会打印）（2）选择打印（用户在记录查询信息时有选择性打印）（3）即时信息打印（主机上任何信息都会打印）（4）即时火警打印（只打印火警信息）6.启动方式控制按下启动方式按键，会显示：（1）手动方式：允许或不允许（2）自动方式：不允许（3）提示方式：无在正常工作的状态下，我们建议手动方式打允许，自动方式不允许，提示方式无。
GST5000控制器操作说明
GST5000控制器操作说明（一）供电电源由两路电源供电：1）交流电源：AC220V （-15%~+10%），即AC187-242V 之间2）直流电源：DC24V ，即两节12V/24AH 密封铅电池（二）开机、关机1、开机操作* 打开为控制器供电的交流电源开关；* 打开电源盘的备电开关、主电开关；* 打开控制器的备电开关、工作开关。
2、关机操作按照与开机时相反的顺序关掉各开关即可。
要注意各个备电开关一定要关掉。
（三）监视现场设备的操作1、消音在接收到火警、故障或动作等信息时，控制器的扬声器会发出相应的警报声加以提示，此时应按“消音”键，并派人到现场检查处理。
按下“消音”键后，消音指示灯点亮，扬声器终止发出警报。
2、复位（清除）当火警、故障或动作等处理完毕后，应按下“复位”键、“确认”键，可以实现清除当前所有火警、故障和动作显示及所有控制命令。
3、隔离若外部设备（如010121号光电感烟探测器）发生故障因特殊原因不能及时排除时，应按下“隔离”键，输入用户编码（010121），按“Tab ”键，输入设备类型（03）（附录一《设备类型表》），按“确认”键，将故障设备暂时从系统中隔离。
4、取消隔离（释放）若原隔离设备（如010121号光电感烟探测器）经修理或更换后，应按下“取消隔离”键，输入用户编码（010121），按“Tab ”键，输入设备类型（03），按“确认”键，将设备恢复。
（四）启动消防联动被控设备的操作1、启动消防联动被控设备的条件提醒用户注意，这些外部设备都是消防专用的。
错误的操作一方面可能导致不应有的损失；另一方面可能会消弱固有消防能力。
操作人员应慎重使用！对外部设备进行启动操作应符合下列条件：操作人员必须是经过本控制器操作培训的合格人员。
了解所要启动设备所在的环境和控制的区域。
清楚所启动设备的功能，并能接受启动本设备后所产生的结果。
确认气体灭火设备喷洒的保护区域内人员疏散已经完成。
2、启动方式设置按下“启动控制”键，调出启动方式菜单，可按“△＝”、“＝▽”选择相应方式，按“确认”键存储，系统即工作在所选的状态下，如手动允许、手动不允许、自动全部允许、自动不允许等。
GST-5000火灾报警控制器使用说明书(连动型)
......word..完美整理，精品文档...GST5000火灾报警控制器（联动型）使用说明书目录第4章一般性用户使用说明 (4)4.1开机、关机与自检 (4)4.2键盘操作前准备 (6)4.2.1键盘的命令功能和字符功能 (6)4.2.2数据输入的一般方法 (6)4.2.3信息查看操作的一般方法 (6)4.3键盘解锁和锁键盘 (6)4.3.1 键盘解锁 (6)4.3.2 锁键 (7)4.4设备信息检查 (7)4.4.1 注册信息检查 (7)4.5.1 信息显示 (12)4.5.2 查看运行记录 (14)4.5.3 信息的打印 (14)4.6消音 (14)4.7声光警报器的消音及启动 (15)4.8火警及故障的处理 (15)4.8.1 故障的一般处理方法 (15)4.8.2 火警的一般处理方法 (15)4.9设备的屏蔽与取消屏蔽 (15)4.9.1 设备屏蔽 (15)4.9.2 设备取消屏蔽 (16)4.10总线制被控设备的手动启动与停动操作 (17)4.10.1 对外部设备进行手动启动操作的条件 (17)4.10.2 利用主机键盘进行的被控设备启动/停动操作 (17)4.10.3 利用手动消防启动盘进行的被控设备手动启动/停动操作 (18)4.11总线制被控设备的自动联动控制 (18)4.11.1 实现自动联动的条件 (18)4.11.2 自动联动逻辑的实现 (18)4.14复位功能 (18)第5章系统管理员操作指南 (19)5.1修改时间 (19)5.2密码设定 (19)5.2.1 密码的分类 (19)5.2.2 密码的更改 (19)第六部分用户须知 .............................................................. 错误!未定义书签。
第9章故障、异常信息处理和定期检查 .. (25)9.1一般性故障处理 (25)9.2定期检查和更换 (25)第10章注意事项 (28)附录二设备类型表 (29)第1章 一般性用户使用说明GST500/ GST5000控制器界面显示相同，以GST5000控制器显示界面为例说明。
海湾5000主机操作说明
JB-QB-GST5000操作与说明JB-QG/QT-GST5000采用柜式和琴台式结构第一章结构与配置说明1.1主控面板说明主控面板分：液晶显示屏、指示灯区、时间显示、键盘及打印机五部分1.2指示灯及按键说明：●火警灯：红色，此灯亮表示控制器检测到外接探测器处于火警状态，具体信息见液晶显示。
控制器进行复位操作后，此灯熄灭。
●监管灯：红色，此灯亮表示控制器检测到了外部设备的监管报警信号，具体信息见液晶显示。
控制器进行复位操作后，此灯熄灭。
●屏蔽灯：黄色，有设备处于被屏蔽状态时，此灯点亮，此时报警系统中被屏蔽设备的功能丧失，需要尽快恢复，并加强被屏蔽设备所处区域的人工检查。
控制器没有屏蔽信息时此灯自动熄灭。
●系统故障灯：黄色，此灯亮，指示控制器处于不能正常使用的故障状态，以提示用户立即对控制器进行修复。
●主电工作灯：绿色，当控制器由主电源供电时，此灯点亮。
●备电工作灯：绿色，当控制器由备电供电时，此灯点亮。
●故障灯：黄色，此灯亮表示控制器检测到外部设备（探测器、模块或火灾显示盘）有故障，或控制器本身出现故障，具体信息见液晶显示。
除总线短路故障需要手动清除外，其他故障排除后可自动恢复，所有故障排除或控制器进行复位操作后，此灯熄灭。
●启动灯：红色，当控制器发出启动命令时，此灯点亮，若启动后控制器没有收到反馈信号，则该灯闪亮，直到收到反馈信号。
控制器进行复位操作后，此灯熄灭。
●反馈灯：红色，此灯亮表示控制器检测到外接被控设备的反馈信号。
反馈信号消失或控制器进行复位操作后，此灯熄灭。
●自动允许灯：绿色，此灯亮表示当满足联动条件后，系统自动对联动设备进行联动操作。
否则不能进行自动联动。
●自检灯：黄色，当系统中存在处于自检状态的设备时，此灯点亮；所有设备退出自检状态后此灯熄灭；设备的自检状态不受复位操作的影响。
●延时灯：红色，此灯亮表示系统中存在延时启动的设备，具体信息见液晶显示。
所有延时结束或控制器进行复位操作后，此灯熄灭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GST5000控制器操作说明
（一）供电电源
由两路电源供电：
1）交流电源：AC220V （-15%~+10%），即AC187-242V 之间
2）直流电源：DC24V ，即两节12V/24AH 密封铅电池
（二）开机、关机
1、开机操作
* 打开为控制器供电的交流电源开关；
* 打开电源盘的备电开关、主电开关；
* 打开控制器的备电开关、工作开关。
2、关机操作
按照与开机时相反的顺序关掉各开关即可。
要注意各个备电开关一定要关掉。
（三）监视现场设备的操作
1、消音
在接收到火警、故障或动作等信息时，控制器的扬声器会发出相应的警报声加以提示，此时应按“消音”键，并派人到现场检查处理。
按下“消音”键后，消音指示灯点亮，扬声器终止发出警报。
2、复位（清除）
当火警、故障或动作等处理完毕后，应按下“复位”键、“确认”键，可以实现清除当前所有火警、故障和动作显示及所有控制命令。
3、隔离
若外部设备（如010121号光电感烟探测器）发生故障因特殊原因不能及时排除时，应按下“隔离”键，输入用户编码（010121），按“Tab ”键，输入设备类型（03）（附录一《设备类型表》），按“确认”键，将故障设备暂时从系统中隔离。
4、取消隔离（释放）
若原隔离设备（如010121号光电感烟探测器）经修理或更换后，应按下“取消隔离”键，输入用户编码（010121），按“Tab ”键，输入设备类型（03），按“确认”键，将设备恢复。
（四）启动消防联动被控设备的操作
1、启动消防联动被控设备的条件
提醒用户注意，这些外部设备都是消防专用的。
错误的操作一方面可能导致不应有的损失；另一方面可能会消弱固有消防能力。
操作人员应慎重使用！
对外部设备进行启动操作应符合下列条件：
操作人员必须是经过本控制器操作培训的合格人员。
了解所要启动设备所在的环境和控制的区域。
清楚所启动设备的功能，并能接受启动本设备后所产生的结果。
确认气体灭火设备喷洒的保护区域内人员疏散已经完成。
2、启动方式设置
按下“启动控制”键，调出启动方式菜单，可按“△＝”、“＝▽”选择相应方式，按“确认”键
存储，系统即工作在所选的状态下，如手动允许、手动不允许、自动全部允许、自动不允许等。
建议：日常监视时，将控制器设置在“手动不允许、自动不允许”或“手动允许、自动不允许”的状态。
3、手动启动与停动操作
（1）总线制被控设备的手动启动与停动操作
先将控制器设置在“手动允许”的状态下，有如下两种操作方式：
A. 利用手动消防启动盘
根据手动消防启动盘的透明窗内的提示信息找到要启动的设备对应的单元，按下这个单元的手动键，命令灯点亮，启动命令发出；若再次按下该键则命令灯熄灭，启动命令被终止。
B. 利用主机键盘
按下控制器主键盘区内的“启动”键，输入欲启动设备的用户编码，按“TAB”键，输入设备类型代码，按“确认”键，启动命令发出；按下控制器主键盘区内的“停动”键，输入欲停动设备的用户编码，按“TAB”键，输入设备类型代码，按“确认”键，启动命令被终止。
4、自动联动控制
在有人值班的情况下，应采用手动方式启动各种被控设备。
总线制被控设备的自动联动控制
将控制器设置在“自动全部允许”的状态下，可按自动逻辑条件自动发出启动命令。
（四）、控制器报火警时采取正确的处理程序
1、接到报警信号后，应立即携带对讲机、插孔电话等通讯工具，迅速到达报警点所在位置进行确认。
2、如未发生火情，应仔细察看现场环境，分析报警原因并采取相应改进措施，处理后认真做好记录。
3、如确有火灾发生，应立即用通讯工具向消防控制室反馈信息，利用现场灭火器材进行扑救。
4、消防控制室值机人员根据火灾情况启动有关消防设备，通知有关人员到场灭火，报告单位值班领导，并拨打119向消防队报警。
5、情况处理完毕后，恢复各种消防设备正常运行状态。
值班人员必须认真负责，对于控制器上每一次出现的异常状况都应认真对待，按以上程序细心处理，并详细记录整个处理过程，绝对不能疏忽大意，
（五）、其它注意事项
1、未经公安消防部门同意不得擅自关闭火灾自动报警系统。
2、控制器是否显示隔离、火警、动作以及故障等信息，如果存在，应查明原因并尽快恢复，保证控制器上没有异常信息，使控制器液晶屏处于保护状态。
3、因故障而隔离的探测器或其他设备应及时检修并排除故障，在隔离期间应加强对相关场所巡视检查。
4、不能擅自拆装控制器的主要部件，不能擅自拆装控制器的外围线路，不能擅自改变系统的设备数量与连接方式，不能擅自对控制器进行系统设置操作，不能修改设备定义、二次编码、联动公式等有关内容。
5、控制器的工作电压在187V—242V之间，备电工作不能超过8小时。
6、线路有搭地、断路、短路或线间电阻过低的情况，必须及时排除以保证系统可靠运行，如有不可解决的施工或设备故障问题，应及时通知施工单位或相关设备厂家维修。
