换填垫层法定义

换填垫层法定义

换填垫层法定义:当建筑物基础下的持力层比较软弱、不能满足上部结构荷载对地基的要求时,常采用换填土垫层来处理软弱地基。

即将基础下一定范围内的土层挖去,然后回填以强度较大的砂、砂石或灰土等,并分层夯实至设计要求的密实程度,作为地基的持力层。

换填垫层法主要作用:换填法适于浅层地基处理,处理深度可达2~3米。

在饱和软土上换填砂垫层时,砂垫层具有提高地基承载力,减小沉降量,防止冻胀和加速软土排水固结的作用。

具体表现为:(1)置换作用。

将基底以下软弱土全部或部分挖出,换填为较密实材料,可提高地基承载力,增强地基稳定。

(2)应力扩散作用。

基础底面下一定厚度垫层的应力扩散作用,可减小垫层下天然土层所受的压力和附加压力,从而减小基础沉降量,并使下卧层满足承载力的要求。

(3)加速固结作用。

用透水性大的材料作垫层时,软土中的水分可部分通过它排除,在建筑物施工过程中,可加速软土的固结,减小建筑物建成后的工后沉降。

(4)防止冻胀。

由于垫层材料是不冻胀材料,采用换土垫层对基础地面以下可冻胀土层全部或部分置换后,可防止土的冻胀作用。

(5)均匀地基反力与沉降作用。

对石芽出露的山区地基,将石芽间软弱土层挖出,换填压缩性低的土料,并在石芽以上也设置垫层;或对于建筑物范围内局部存在松填土、暗沟、暗塘、古井、古墓或拆除旧基础后的坑穴,可进行局部换填,保证基础底面范围内土层压缩性和反力趋于均匀。

因此,换填的目的就是:提高承载力,增加地基强度;减少基础沉降;垫层采用透水材料可加速地基的排水固结。

1概念换填法又称换土法。

所谓换土法是指将路基范围内的软土清除,用稳定性好的土、石回填并压实或夯实。

在公路施工中,一般采用的是开挖换填天然砂砾,即在一定范围内,把影响路基稳定性的淤泥软土用挖掘机挖除,用天然砂砾进行换置,开挖换填深度在2m以内,采用分层填筑、分层压实、分层检测压实度的方法施工。

从而改变地基的承载力特性,提高抗变形和稳定能力。

在换填过程中,对于换填的天然沙砾中石头的粒径、含量和级配也应充分考虑,最好做试验检测,避免无法压实而引起沉降。

什么是换填垫层法-换填垫层法计算

什么是换填垫层法-换填垫层法计算

什么是换填垫层法-换填垫层法计算什么是换填垫层法-换填垫层法计算换填法是将基础地面以下一定范围内的软弱土挖去,然后回填强度高,压缩性较低,并且没有侵蚀性的材料的方法。

那么换填垫层法又是怎么样的呢?1.1 基本概念当建筑物基础下的持力层比较软弱、不能满足上部结构荷载对地基的要求时,常采用换填土垫层来处理软弱地基。

即将基础下一定范围内的土层挖去,然后回填以强度较大的砂、砂石或灰土等,并分层夯实至设计要求的密实程度,作为地基的持力层。

换填法适于浅层地基处理,处理深度可达2~3米。

在饱和软土上换填砂垫层时,砂垫层具有提高地基承载力,减小沉降量,防止冻胀和加速软土排水固结的作用。

工程实践表明,在合适的条件下,采用换填垫层法能有效地解决中小型工程的地基处理问题。

本法的优点是:可就地取材,施工方便,不需特殊的机械设备,既能缩短工期,又能降低造价,因此,得到较为普遍的应用。

1.2 适用范围换填法适用于淤泥、淤泥质土、湿陷性黄土、素填土、杂填土地基及暗沟、暗塘等浅层软弱地基及不均匀地基的处理。

但在用于消除黄土湿陷性时,尚应符合国家现行标准《湿陷性黄土地区建筑规范》中的有关规定。

在采用大面积填土作为建筑地基时,应符合国家标准《建筑地基基础设计规范》(GB50007)的有关规定。

换填时应根据建筑体型、结构特点、荷载性质和地质条件,并结合施工机械设备与当地材料来源等综合分析,进行换填垫层的设计,选择换填材料和夯压施工方法。

1.3 加固机理(1)置换作用。

将基底以下软弱土全部或部分挖出,换填为较密实材料,可提高地基承载力,增强地基稳定。

(2)应力扩散作用。

基础底面下一定厚度垫层的应力扩散作用,可减小垫层下天然土层所受的压力和附加压力,从而减小基础沉降量,并使下卧层满足承载力的要求。

(3)加速固结作用。

用透水性大的材料作垫层时,软土中的水分可部分通过它排除,在建筑物施工过程中,可加速软土的固结,减小建筑物建成后的工后沉降。

土木工程施工第2章 换填垫层法

土木工程施工第2章 换填垫层法

换填法多用于公路构筑物的地基处理,在建筑工程中
也有一定范围的应用。换填法的加固原理是根据土中附加应 力分布规律,让垫层承受上部较大的应力,软弱层承担较小 的应力,以满足设计对地基的要求。
2、垫层的作用
(1)提高持力层的承载力 通过扩散作用使传到垫层下软弱土层的应力减小。
(2)减小沉陷量
一般地基浅层部分的沉降量在总沉降量中所占的比 例是比较大的。以条形基础为例,在相当于基础宽度的
(7)土工合成材料 由分层铺设的土工合成材料与地基土构成加筋垫层。垫 层填料宜用碎石、角砾、砾砂、粗砂、中砂或粉质粘土等材 料。当工程要求垫层具有排水功能时,垫层材料应具有良好 的透水性。在软土地基上使用加筋垫层时,应保证建筑稳定
并满足允许变形的要求。
(8)聚苯乙烯板块垫层EPS
EPS是发泡聚苯乙烯俗名泡沫塑料。这种材料具有超轻 的特点(密度约0.2~0.3kN/m3),仅为普通路堤填料质量
(应力扩散角θ=30°,z/B>0.5) (基础及其上填土平均重度γG=20kN/m3。)
答: (1)假定砂垫层的厚度z=1.6m,并要求分层碾压夯实,干密 度达到大于1.6g/cm3;则应力扩散角θ=30°。 (2)砂垫层厚度验算 基础底面平均压力设计值
F G 150 1.2 1 20 p 145kPa B 1.2
3、垫层承载力的确定
经换填处理后的地基,由于理论计算方法尚不够完善,
垫层的承裁力宜通过现场载荷试验确定。当无试验资料时, 可按下表选用,并应验算下卧层的承载力。
例题:某五层砖石混合结构的住宅建筑,墙下为条形基础, 宽B=1.2m,埋深பைடு நூலகம்=1m,上部建筑物作用于基础上的荷载
F=150kN/m。地基土表层为粉质粘土,厚h1=1m,重度γ1=

换填垫层法

换填垫层法

成品保护措施
1)施工过程中应采取措施保护基槽(坑)边坡土体的稳定,防止 坍塌; 2)铺筑完成的砂石地基应在验收合格后及时进行下道工序的 施工。
质量标准 质量记录
1)基槽(坑)的隐蔽验收记录(含地基验槽记录)。 2)砂、石料的试验报告(颗粒级配和含泥量)。 3)每层夯(压)密实后的干密度试验报告和取样点位图。 4)检验批验收记录。
材料控制要点
砂石、粉质粘土、灰土、粉煤灰
施工工艺
基土清理 抄平放线、设标桩 混合料拌合均匀(人工级配) 分层铺设、夯实 找平、验收
施工要点
1)基土清理,砂石地基铺设前,应将基底表面浮土、淤泥及淤 泥质土、杂物清除干净,槽侧壁按设计要求留出坡度。 2)抄平放线、设标桩。 3) 垫层地基应分层铺设,分层夯(压)实,分层做密实度试验。 4)当地下水位较高或在饱和土层上铺设砂石垫层时,宜采取 人工降低地下水位措施,使地下水位降低至基坑底 500mm以下。 5)当采用水夯法或用平板式振动器夯实时,每层接头处应重 复振捣密石垫层的施工质量检验
可用环刀法、贯入仪、静力触探、轻型动力触探或标准贯 入试验检验;对砂石、矿渣垫层可用重型动力触探检验, 并均应通过现场试验以设计压实系数所对应的贯入度为标 准检验垫层的施工质量。压实系数也可采用环刀法、灌砂 法、灌水法或其他方法检验。 2.垫层的施工质量检验必须分层进行。应在每层的压实系数 符合设计要求后铺填上层土。 3.采用环刀法检验垫层的施工质量时,取样点应位于每层厚 度的2/3深度处。 4.竣工验收采用载荷试验检验垫层承载力时,每个单体工程 不宜少于3点;对于大型工程则应按单体工程的数量或工 程的面积确定检验点数。
地基与基础工程施工
地基处理
情境1 换填垫层法

换填法处理地基

换填法处理地基

表2 回填碾压的每层虚铺厚度及压实遍数
施工设备 质量(t)
平碾 羊足碾 蛙式碾 振动碾 振动压实机
8~12 5~16 0.2 8~15 2
每层虚铺厚度 (mm)
200~300 200~350 200~250 600~1500 1200~1500
每层压 实遍数
6~8 8~16 3~4 6~8 10
(2)重锤夯实法 是利用起重机械将重锤提升到一定高度,然后自由 落下,重复夯击加固地基的方法。
换填垫层法分类
按回填材料可分为:砂垫层、砂石垫层,碎石 垫层、素土垫层、灰土垫层、干渣垫层和粉煤灰 垫层。
按施工机械可分:重锤夯实法、机械碾压法和 振动压实法。
适应范围
《建筑地基处理技术规范》中规定:换填垫层 法适用于浅层地基及不均匀地基的处理。工程实 践表明,换填垫层法主要用于淤泥、淤泥质土、 湿陷性黄土、素填土、杂填土地基及暗沟、暗塘 等的浅层处理。
度可达1m左右(与锤底直径相当),并可 消 除1.0一1.5m厚度范围土层的湿陷性。 夯实效果和影响深度除与锤重、锤底直 径、夯距有关外.还与夯实工艺、夯击 遍致以及土 的含水量密切相关。
(3)振动压实法 是利用振动机产生的竖向振动力,使土颗粒受振移动至稳固位
置并减小孔隙,而使土层密实的地基加固方法。该法适 用于处理地下水位在0.6m以上 的无粘性土或粘粒含量低、透水性较好的松散杂填土地基。
表1 各种垫层的承载力
材料类别 碎石、卵石 砂夹石(其中碎石、卵石占全重的30%~50%)
承载力的特征值f/kPa 200~300 200~250
土夹石(其中碎石、卵石占全重的30%~50%) 中砂、粗砂、砾砂、角砾、圆砾
150~200 150~200

第3章--换填垫层法

第3章--换填垫层法

3.2 垫层的作用 3.2 Functions of Cushion




1、提高持力层的强度,将基底压力扩散到垫层以下 的软弱地基,使软弱地基土中所受应力减小到该软弱 地基土的容许承载力范围内,满足强度要求; 2、垫层置换软弱土层,可减少地基的变形量; 3、加速软土层的排水固结。垫层材料透水性大,软 弱土层受压后,垫层作为良好的排水面,使基础下的 孔隙水压力迅速消散,加速垫层下软弱土层的固结和 提高其强度; 4、防止冻胀。由于粗颗粒的垫层材料孔隙大,不易 产生毛细现象,可防止寒冷地区土中结冰造成的冻胀; 5、对湿陷性黄土、膨胀土等特殊土,可以消除或部 分消除地基土的湿陷性、胀缩性。

(4)压缩性。当压实系数为0.9~0.95时,压缩模量
为8~20MPa。

(5)承载能力。粉煤灰具有遇水后强度降低的特 性,无试验资料时,对压实系数为0.9~0.95的浸水 垫层,其承载力可采用120~200kPa,但尚应满足软 弱下卧层的强度和地基变形要求。 (6)渗透性。粉煤灰颗粒组成近似砂质粉土,渗 透系数在10-4~10-5cm/s之间变化,明显大于粘 性土,良好的透水性能给多雨地区的施工带来方便 ,且由于外力引起的孔隙水压力也消散得快。 (7) 抗液化性。粉煤灰经压实后不会发生液化 。
地基处理技术
Ground Treatment Techniques
重庆交通大学 河海学院 吴文雪
3.1 概 述 3.1 Introduction

当软弱土地基的承载力和变形满足不了设计 要求,而软弱土层的厚度又不是很大时,将基 础底面下处理范围内的软弱土层部分或全部挖 除,然后分层换填强度较大的砂(碎石、素土 、灰土、炉渣、粉煤灰)或其他性能稳定、无 侵蚀性的材料,并压实至要求的密实度为止, 这种地基处理方法称为换填法,它多用于公路 构筑物的地基处理。在建筑工程中也有一定范 围的应用。

换填垫层法名词解释

换填垫层法名词解释

换填垫层法名词解释
换填垫层法是一种土壤改良方法,常用于改善土壤质量和提高地基承载力。

该方法通过将一种改良材料(如砂、砾石、碎石等)填充到原土表层之上,形成一层新的垫层,从而改变土壤的结构和性质。

换填垫层法的主要目的是提高土壤的排水性能和抗压强度,以增加地基的稳定性和承载力。

填充的改良材料具有较好的排水性能和较高的抗压强度,能够有效地改善原土的不良性质。

在应用换填垫层法时,首先需要清除原土表层的杂质和不良土壤,然后将改良材料均匀地填充在土壤表层之上,并进行适当的压实处理。

填充的垫层材料通常选择具有良好排水性能和抗压强度的细粒土或
碎石,以确保改良效果。

换填垫层法的优点包括可以快速改善土壤质量、适用于各种土壤类型和地基情况、施工简便等。

然而,该方法也存在一些限制,如成本较高、影响地基的垂直变形和施工困难等。

因此,在实际应用中需要综合考虑工程需求和土壤条件,选择合适的土壤改良方法。

地基处理方法之换填垫层法【最新版】

地基处理方法之换填垫层法【最新版】

地基处理方法之换填垫层法垫层法是将基础底面下一定范围内的软弱土层挖去,然后分层填入强度较大的砂、碎石、素土、灰土以及其它性能稳定和无侵蚀性的材料,并夯实(或振实)至要求的密实度。

垫层法分类1.按垫层材料分类:砂垫层、碎石垫层、素土垫层、灰土垫层、粉煤灰垫层、加筋土垫层等。

2.按垫层所起作用分类:换土垫层、排水垫层、加筋土垫层。

垫层法适用条件:适用于淤泥、淤泥质土、湿陷性黄土、素填土、杂填土地基及暗沟、暗塘等的浅层处理,且建筑物荷载不太大的地基。

换填法的处理深度通常宜控制在3m以内较为经济合理,但不应小于0.5m。

垫层的作用在各类工程中,垫层所起的主要作用有时是不同的,如建筑物基础下的垫层主要是起换土作用;而在路堤和土坝等工程,主要是利用垫层起排水固结作用。

1. 换土垫层(1)提高地基承载力地基中的剪切破坏是从基础底面开始的,并随着基底压力的增大而逐渐向纵深发展。

因此,若以强度较大的砂或其它填筑材料代替软弱土层,就可提高持力层承载力,从而避免地基破坏。

(2)减少地基沉降量基础下地基浅层部分的应力较大,其沉降量一般在地基总沉降中所占的比例也较大,若以密实的砂或密实填筑材料代替浅层软弱土,就可减少地基的大部分沉降量。

另外,由于密实垫层对应力的扩散作用,使作用在下卧土层上的压力较小,因此也相应减少了下卧土层的沉降量。

(3)加速软弱土层的排水固结由于砂或碎石等垫层材料的透水性大,当软弱土层受压后,垫层可作为良好的排水面,使基础下面的孔隙水压力得以迅速消散,加速垫层下软弱土层的固结,从而提高地基土强度。

(4)防止地基土冻胀由于粗颗粒垫层材料的孔隙较大,不易产生毛细管现象,因此可以防止寒冷地区土中结冰所造成的冻胀。

2. 排水垫层排水垫层是指软土地基上堤坝或大面积堆载基底等所铺设的水平排水层,一般采用透水性良好的中粗砂或碎石填筑,必要时在垫层底和上表面增设具有反滤性能的土工合成材料,防止砂石垫层被淤堵和拉裂。

其主要作用为:(1)作为水平排水层和下卧软土层的排水通道,加速地基的排水固结,提高浅层地基的抗剪强度,配合砂井,加固深部软土层;(2)约束软弱下卧层的侧向变形,提高地基的稳定性,并改善其变形性质。

3 换填垫层法

3 换填垫层法

山东科技大学 王清标
3.4 换填垫层法施工技术
3.4.1 施工方法 按密实方法和施工机械,换填垫层法分为机械碾压法、重锤夯实法和 振动压实法。应根据不同的换填材料选择施工机械。 1)机械碾压法 常用于基坑底面积宽大开挖土方量较大的工程。 施工设备有平碾、振动碾、羊足碾、振动压实机、蛙式夯、插入式 振动器和平板振动器等。 粉质粘土、灰土宜采用平碾、振动碾或羊足碾,中小型工程也可采 用蛙式夯、柴油夯,砂石等宜用振动碾,粉煤灰宜采用平碾,振动碾、 平板振动器,蛙式夯。 矿渣宜采用平板振动器或平碾,也可采用振动碾。
山东科技大学 王清标
2)最优含水量
工程上,对垫层碾压质量的检验,要求能获得填土的最大干密度 dmax ,一般可通过室 内击实试验确定 dmax 。
粗砂
干密度ρ d /g.cm
干密度ρ d /g.cm
粉质 粘土
c b d a
粘土
最大干密度必须是 针对某一特定的压 实功能而言的。
含水量w/% 含水量w/%
砂土和粘土的压实曲线
现场碾压与室内击实试验的比较
a-碾压6遍;b-碾压12遍;c-碾压24遍; d-室内击实试验 。
山东科技大学 王清标
施工含水量:
w wop (2% ~ 3%)
压实系数:
c d / dmax
dmax w .d s
1 0.01wop .d s
土的最大干密度:
3.2.2 土的压实原理 1)土的压实原理
山东科技大学 王清标
①粘性土含水量(以质量分数计)较小时,水化膜 很薄,颗粒间引力大,压实效果差。
②增加土含水量时,结合水膜逐渐增厚,颗粒间引 力减弱,土粒在相同的压实功能下易于移动而挤密, 压实效果提高,土干密度也随之提高。

换填垫层法

换填垫层法

各种垫层的承载力特征值(kPa)
换填材料类别 碎石、卵石 砂夹石(其中碎石、卵石占全重30%-50%) 土夹石(其中碎石、卵石占全重30%-50%) 0.94-0.97 压实系数λ
c
表2-3
承载力特征值fak (kPa) 200-300 200-250 150-200
中砂、粗砂、砾砂、圆砾、角砾
粉质粘土 石屑
1 适用范围和垫层分类
适用于软土层厚度不深,淤泥、淤泥质土、湿陷性黄土、填
土及暗浜等处理。
方法可通过分层换填强度较大的砂、石、素土等性能稳定、 无侵蚀性材料。 根据资料,各种垫层特性基本相似,设计按 算。 方法计
2.1 垫层分类
砂、砂石、 碎石垫层
适用范围和垫层分类 适 用


多用于中小型建筑工程的浜、塘、沟等的局部处理。适用于一般饱和、非 饱和的软弱土和水下黄土地基处理。不适宜用于湿陷性黄土地基,也不适 宜用于大面积堆载、密集基础和动力基础的软土地基处理,砂垫层不宜用 于有地下水流速快、流量大的地基处理。
机械碾压速度:平碾2km/h;羊足碾3km/h;振动碾2km/h。
人工级配砂石应拌和均匀,细砂不宜用平振、插振和水振 当地下水位高于基坑地面时,宜采用排水或降水措施,注 意保持边坡稳定,防止坍土混入砂石垫层中。
3.2.4.3 砂垫层质量检验
(1)环刀法: 测定干密度。 (2)贯入测定法 用直径20mm和长度1.25m的平头钢筋,自700mm高处自由 落下,贯入深度以不大于控制深度为合格。 检验点间距:应小于4m; 检验点数量:大基坑每50-100m2应不少于1个检验点;基 槽每10-20m应不少于1个检验点;每个独立柱基应不少于1个 检验点 (3)竣工验收
bl pk pc pz b 2ztanθ l 2ztanθ

换填垫层法

换填垫层法

灰土强度随土料中粘粒含量增高而加大,塑性指数 小于4的粉土中粘粒含量太少,不能达到提高灰土强度 的目的,因而不能用于拌合灰土。灰土所用的消石灰 应符合Ⅲ级以上标准,贮存期不超过3个月,所含活 性 Ca和O M越g高O 则胶结力越强。通常灰土的最佳含灰率
为 Ca约O 达 M总g量O 的8%。石灰应消解 并筛除3 ~生4石d
30
23
注:1 当 z b 时0.2,5除灰土取 外 , 2其8余材料均取0;
2 当 0.25 z时b, 0值.5 可内插求得。
2020/8/6
7
换垫垫层的厚度不宜小于 0.5,m 也不宜大于 。3m
2.垫层底面的宽度应满足基础底面应力扩散的要 求,可按下式确定:
b' b 2z tan
(2.2-4)
砂石的最大粒径不宜大于 。对5湿0m陷m性黄土地基,不
得选用砂石等透水性材料。
砂石是良好的换填材料,但对具有排水要求的砂垫 层宜控制含泥量不大于3%; 采用粉细砂作为换填材料 时,应改善材料的级配状况,在掺加碎石或卵石使其 颗粒不均匀系数不小于5并拌合均匀后,方可用于铺填 垫层。
2020/8/6
13
2020/8/6
2
性,用于山区地基可用于处理岩面倾斜、破碎、高 低差,软硬不均以及岩溶与土洞等,用于冻土地基 可消除冻胀力和防止冻胀损坏等。
若在建筑范围内上层软弱土较薄,可采用全部置 换处理,对于较深厚的软弱土层,当仅用垫层局部 置换上层软弱土时要慎重(持力层承载力提高了, 但沉降可能依然很大)。对于体型复杂、整体刚度 差、或对差异沉降敏感的建筑,均不得采用浅层局 部置换的处理方法。
矿渣
35~70
注:压实矿渣的 E0 比Es值可按1.5~3取用。

换填垫层法

换填垫层法

土夹石(碎石、卵石占全重的30~50%) 中砂、粗砂、砾砂、圆砾、角砾
150~200
粉质粘土
130~180
石屑、粉煤灰
2019/5/23
120~150
8
注:压实系数小的垫层,承载力特征值取低值,反之取高值;原 状矿渣垫层取低值,分级矿渣或混合矿渣垫层取高值。
4.对于垫层下存在软弱下卧层的建筑,在进行地 基变形计算时应考虑邻近基础对软弱下卧层顶面 应力叠加的影响。当超出原地面标高的垫层或换填材
2019/5/23
4
条形基础
pz

b pk pc
b 2z tan
(2.2-2)
矩形基础
pz

b

2z
bl pk tan l
pc
2z
tan

(2.2-3)
式中 pk --相应于荷载效应标准组合时,基础底面处 的平均p压c-力-基值础(底k面Pa)处;土的自重压力值( kPa);
作为建筑物垫层的矿渣应符合放射性安全标准的 要求。易受酸、碱影响的基础或地下管网不得采用矿 渣垫层。大量填筑矿渣时,应考虑对地下水和土壤的 环境影响。
2019/5/23
17
(6) 其它工业废渣。在有可靠试验结果或成功工程
经验时,对质地坚硬、性能稳定、无腐蚀性和放射性 危害的工业废渣等均可用于填筑换填垫层。被选用工 业废渣的粒径、级配和施工工艺等应通过试验确定。
若换填基坑开挖过深,会使处理工程费用增高、 工期拖长、对环境的影响增大。因此,换填法的处
理深度通常控制在3m 以内较为经济合理。
2019/5/23
2
当采用换填法进行地基处理时,应根据建筑体型 、结构特点、荷载性质、岩土工程条件、施工机械 设备及填料性质和来源等进行综合分析,进行换填 垫层的设计和选择施工方法。

换填垫层法

换填垫层法

17.5 0.8 182.16kPa
地基处理
(1) 垫层厚度的确定
根据需置换软弱土层的深度或下卧土层的承载力确定
pz pcz faz
条形基础:
pz
b( pk pc )
b 2z tan
换填垫层的厚度不 宜小于0.5m,也不 宜大于3m。
地基处理
矩形基础:
pz
(b
bl( pk
2z tan)(l
pc ) 2z
t an )
条形基础:
垫层的承载力宜通过现场试验确定,当无试验资料时,可按 表2-2采用,并应进行下卧层承载力的验算。
施工方法
碾压、振密 或夯实
重锤夯实
换填材料类别
碎石、卵石 砂夹石(其中碎石、卵石占全重的30%~50%) 土夹石(其中碎石、卵石占全重的30%~50%)
中砂、粗砂、砾砂、角砾、圆砾 粉质粘土 灰土 粉煤灰 石屑 矿渣 土或灰土
(GB50007-2012)其承载力特征值fak=200kPa, γ=18kN/m3,
γ’=10kN/m3,宽度修正系数ηb=3.0,深度修正系数ηd=4.4,
经深度修正后的地基承载力特征值为:
fa fak d0 (d 0.5) 200 4.4 17.5 (0.8 0.5) 223.1kPa
θ——垫层的压力扩散角(°)
地基处理
(2) 垫层宽度的确定
垫层底面的宽度应满足基础底面应力扩散和防止垫 层向两侧挤出的要求。
b b 2z tan
垫层顶面宽度可从垫层底面两侧向上,按基坑开挖期 间保持边坡稳定的当地经验放坡确定,垫层顶面每边超 出基础底边不宜小于300mm。
地基处理
(3) 垫层承载力的确定
地基处理

换填垫层法的概念适用性及加固机理

换填垫层法的概念适用性及加固机理


Pcz Pz b'
防止季节性冻土的冻胀作用 消除地基的湿陷性和胀缩性
(垫层引起应力扩散)
2019年12月21日
10
2.2 加固机理
二、换填材料
•砂和砂石: 中粗砂,可掺入一定量的碎(卵)石,含泥量小于3%;
•灰土: 生石灰:Cao含量8%,消解3-4天; 土:不含有机质的粘性土; 配比:石灰:土=2:8或3:7;
•碎石:d=5-40mm,含泥量小于5%;
2019年12月21日
11
2.3 换土垫层的设计
1、换土垫层的设计主要根据换土作用确定
2、设计内容包括:
垫层承载力验算、基础沉降验算、下卧层承载力验算 等。
3、对湿陷性黄土、膨胀土和季节性冻土等某些特殊土, 处理主要目的是为了消除或部分消除地基土的湿陷性、 胀缩性和冻胀性,在设计时所需考虑的问题与一般垫层 有所不同。
换填垫层法的概念、适用性及加固机理
换填法的概念 换填法适用性 换填法的加固机理 垫层的作用 垫层的设计
2019年12月21日
1
2.1 概述
一、换填法的概念
当软弱地基的承载力或变形不能满足建筑物要求且软弱 土层的厚度不大时(0-3m),可将基础下一定深度内的软弱 土层挖除,然后分层换填强度较高、压缩性较低且无侵蚀性 的散体材料,并夯实或振压至要求的密实度。称为换填法。 。
2019年12月21日
13
2.3 换土垫层的设计
1、砂石垫层厚度的确定 垫层厚度z: 依据垫层底部软弱土层的承载力确定。 应符合下列要求: 下卧层顶面自重应力与附加应力之和小与软土承载力。
pz

pcz

f z
pz ——垫层底面处土的附加压力; 回填土

换填垫层法

换填垫层法
程设计要求.
地基处理方法分类
地基处理的分类方法多种多样,按时间可分为临时处理 和永久处理;按处理深度分为浅层处理和深层处理;按处理 土性对象分为砂性土处理和粘性土处理,饱和土处理和非饱 和土处理;也可按地基处理的加固机理进行分类。因为现有 的地基处理方法很多,新的地基处理方法还在不断发展,要 对各种地基处理方法进行精确分类是困难的。常见的分类方 法主要是按照地基处理的加固机理进行分类:
3 应用主要有以下几个方面:
①坝基的加固及防渗 ②建筑物地基的加固 ③土坡稳定性加固 ④挡土墙后土体的加固 ⑤已有结构的加固: ⑥道路地基基础加固 ⑦地下结构的止水及加固: ⑧井巷工程中的加固及止水 ⑨动力基础的抗振加固 ⑩其他:预填骨料灌浆、后拉锚杆灌浆及钻孔灌 注桩后灌浆。
5.4.3 水泥土搅拌法
粉体喷射搅拌(Dry Jet Mixing Method,简称DJM法)最 早由瑞典人Kjeld Paus于1967年提出了使用石灰搅拌桩加固 15m 深 度 范 围 内 软 土 地 基 的 设 想 , 并 于 1971 年 Linden— Alimak公司在现场制成第一根用石灰粉和软土搅拌成的桩, 1974年获得粉喷技术专利,生产出的专用机械其桩径可达 500mm,加固深度15m。铁道部第四勘测设计院于1983年用 DDP-100型汽车改装成国内第一台粉体喷射搅拌机,并使用 石灰作固化剂,应用于铁路涵洞加固。1986年开始使用水泥 作为固化剂,应用于房屋建筑的软土地基加固。1987年铁四 院和上海探矿机械厂制成GPP-5型步履式粉体喷射搅拌机, 成桩直径500mm,加固深度12.5m。当前国内粉体喷射搅拌机 的成桩直径一般在500~700mm范围,深度可达15m。
(2)土颗粒与水泥水化物的作用 当水泥的各种水化物生成后,有的自身继续硬化,形成 水泥石骨架;有的则与其周围具有一定活性的粘土颗粒发生 反应。

3 换填垫层法

3 换填垫层法

砂土和粘土的压实曲线
现场碾压与室内击实试验的比较
a-碾压6遍;b-碾压12遍;c-碾压24遍; d-室内击实试验 。
山东科技大学 王清标
施工含水量:
w wop (2% ~ 3%)
压实系数:
c d / dmax
dmax w .d s
1 0.01wop .d s
土的最大干密度 (p 15):
山东科技大学 王清标
垫层的每层铺填厚度和压实遍数 表 2.5 垫层的每层铺填厚度及压实遍数
施工设备 平碾(8~12t) 羊足碾(5~16t) 蛙式夯(200kg) 振动碾(8~15t) 振动压实机(2t,振动力 98kN) 插入式振动器 平板振动器 每层铺填厚度/mm 200~300 200~350 200~250 600~1300 1200~1500 200~500 150~250 压实遍数 6~8 8~16 3~4 6~8 10 — —
3 换填垫层法 3.1 概述 3.1.1换填垫层法概念与应用
换填垫层法也称为换填法,是指当软弱土地基的承载力和变形满足不 了建筑物的要求,而软弱土层的厚度又不是很大时,将基础底面以下处理 范围内的软弱土层部分或全部挖除,然后分层换填强度较大的砂、碎石、 素土、灰土、粉煤灰、高炉干渣等强度较大、性能稳定和无侵蚀性的材料,
并分层夯实(或振实)至要求密实度。还包括:平整场地和道路路基填 注等。
山东科技大学 王清标
3.1.2 换填垫层法分类 按回填材料:砂垫层、砂石垫层、碎石垫层、素土垫层、灰土垫层、 二灰二灰土 - 简介.ppt垫层、干渣垫层和粉煤灰垫层等。 按施工机械:重锤夯实法,机械碾压法和振动压实法 。
3.1.3 换填垫层法适用范围 换填垫层法 适用于浅层软弱地基及不均匀地基的处理。主要用于淤 泥、淤泥质土、湿陷性黄土、素填土、杂填土地基及暗沟、暗塘等的浅层 处理。 处理深度常控制在3~5m范围以内。若换土垫层太薄,其作用不甚明 显,因此处理深度也不应小于0.5m。换填法各种垫层的适用范围见表2.1

地基换填垫层法

地基换填垫层法

地基换填垫层法当建筑物基础下的持力层比较软弱、不能满足上部荷载对地基强度和变形的要求时,常采用换填法进行地基处理。

一般情况下是先将基础下一定范围内承载力低的软弱土层挖去,然后回填强度较大的砂、碎石或灰土等,并夯至密实。

主要有以下几种处理方法:(1)挖:就是挖去表面的软土层,将基础埋置在承载力较大的基岩或坚硬的土层上。

此种方法主要用于软土层不厚,上部结构的荷载不大的情况。

(2)填:当软土层很厚,而又需要大面积进行加固处理,则可在原有的软土层上直接回填一定厚度的好土或砂石、矿石等。

(3)换:就是将挖与填相结合,即换土垫层法。

施工时先将基础下一定范围内的软土挖去,而用人工填筑的垫层作为持力层,按其回填的材料不同可分为砂垫层、碎石垫层、素土垫层、灰土垫层等。

换填法适用于淤泥、淤泥质土、膨胀土、冻胀土、素填土、杂填土及暗沟、暗塘、古井、古墓或拆除旧基础后的坑穴等的地基处理。

换土垫层的处理深度应根据建筑物的要求,由基坑开挖的可能性等因素综合决定,一般多用于上部荷载不大,基础埋深较浅的多层民用建筑的地基处理工程中,开挖深度不超过3 m。

一、砂和砂石地基砂和砂石地基是采用级配良好、质地坚硬的中粗砂和碎石、卵石等,经分层夯实,作为基础的持力层,提高基础下地基强度,降低地基的压应力,减少沉降量,加速软土层的排水固结作用。

砂石垫层应用范围广泛,施工工艺简单,用机械和人工都可以使地基密实,工期短、造价低;适用于 3.0 m 以内的软弱、透水性强的黏性土地基,不适用加固湿陷性黄土和不透水的黏性土地基。

1.材料要求砂和砂石地基材料,宜采用颗粒级配良好、质地坚硬的中砂、粗砂、石屑和碎石、卵石等,含泥量不宜超过5%,且不含植物残体、垃圾等杂质。

若用作排水固结地基的,含泥量不宜超过3%;在缺少中粗砂的地区,若用细砂或石屑,因其不容易压实,而强度也不高,因此在用作换填材料时,应掺入粒径不超过50 mm,不少于总重30%的碎石或卵石并拌和均匀。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

四、垫层材料选择
(2) 粉煤灰:可用于道路、堆场和小型建筑、构筑物 等的换填层。 粉煤灰可分为湿排灰和调湿灰。按其燃 烧后形成玻璃体的粒径分析,属粉土的范畴。但由于含 有CaO、SiO2等成分,具有一定的活性,当与水作用时, 因具有胶凝作用的火山灰反应,使粉煤灰垫层逐渐获得 一定的强度和刚度,有效改善了垫层地基的承载力并减 小变形。 粉煤灰垫层中采用掺加剂时,应通过试验确定其性 能及适用条件。不同于抗地震液化能力较低的粉土或粉 砂,由于粉煤灰具有一定的胶凝作用,在压实系数大于 0.9时,即可抵抗7度地震液化。 粉煤灰垫层上宜履盖厚 0.3-0.5米的粘性土,以防 干灰飞扬,同时减少碱性对植物生长的不利影响,有利 于环境绿化。
垫层底面处的附加压力值 Pz可分别按下页两个 公式分别计算:
条形基础
b(Pk- Pc) Pz = b +2 z tan θ
矩形基础
Pz bl( Pk - Pc) (b tan )(l 2 z tan )
式中:Pk -相应于荷载效应标准组合时,基础底面处 的平均压力值(Kpa); Pc -基础底面处土的自重压力值(Kpa); b -矩形基础或条形基础底面的宽度(m); l -矩形基础底面的长度(m);
z -基础底面下垫层的厚度(m); θ-垫层的压力扩散角(°),宜通过试验确 定,当无试验资料时,可按下表1采用。
表1
z/b 0.25 ≥0.50
压力扩散角θ
灰土
中砂、粗砂、砾砂、圆砾、角 粉质粘土 砾、石屑、卵石、碎石、矿渣 粉煤灰
20 30
6 28 23
注:1 当z/b<0.25 时,除灰土取 θ=28 外,其余材料均取0; 2 当 0.25<z/b<0.5 时,θ值可内插求得。
表3
垫层模量( Mpa )
压缩模量Es 变形模量Eo
粉煤灰 砂
碎石、卵石 矿渣
8~20 20~30
30~50 35~70
注:压实矿渣的 Eo/Es值可按1.5~3取用。
四、垫层材料选择
(1) 砂石:宜选用碎石、卵石、角砾、圆砾、砾砂、粗 砂、中砂或石屑(粒径小于2㎜的部分不应超过总重的 45%),应级配良好,不含植物残体、垃圾等杂质。当使 用粉细砂或石粉(粒径小于0.07㎜的部分不应超过总重 的9%)时,应掺入不少于总重30%的碎石或卵石。砂石的 最大粒径不宜大于50㎜。对湿陷性黄土地基,不得选用 砂石等透水性材料。砂石是良好的换填材料,但对具有 排水要求的砂垫层宜控制含泥量不大于3%; 采用粉细砂 作为换填材料时,应改善材料的级配状况,在掺加碎石 或卵石使其颗粒不均匀系数不小于5并拌合均匀后,方可 用于铺填垫层。粘土及粉土均难以夯压密实,故换填时 均应避免采用作为换填材料。在不得已选用上述土料回 填时,也应掺入不少于30%的砂石并拌合均匀后方可使用。
200~300 200~250
150~20150
注:1、压实系数小的垫层,承载力特征值取低值,反之取高值; 2、原状矿渣垫层取低值,分级矿渣或混合矿渣垫层取高值。
4.垫层沉降计算:
当断层断面确定后,对重要的建筑物或垫层下存在软 弱下卧层的建筑物,还应进行地基变形计算,这时建筑物 基础沉降量等于卧层自身变形量与下卧土层变形量之和。 作为粗颗粒的垫层材料与下卧的较软土层相比,其变 形模量比值均接近或大于10,且回填材料自身压缩在建造 期间几乎全部完成,因此砂垫层地基的变形计算可仅考虑 其下卧层的变形。但对沉降要求严的或垫层厚的建筑,应 将垫层的自身变形计算在内。 垫层下卧层的变形量可按现行国家标准《建筑地基基 础设计规范》(GB50007—2002)的有关规定计算。有关 垫层的模量应根据试验或当地经验确定。在无试验资料或 经验时,可参照表3选用。
主要内容
一、概述 二、土的压实原理 三、垫层设计 四、垫层材料选择 五、垫层施工及注意事项
六、换填垫层质量控制及检验
一、 概 述

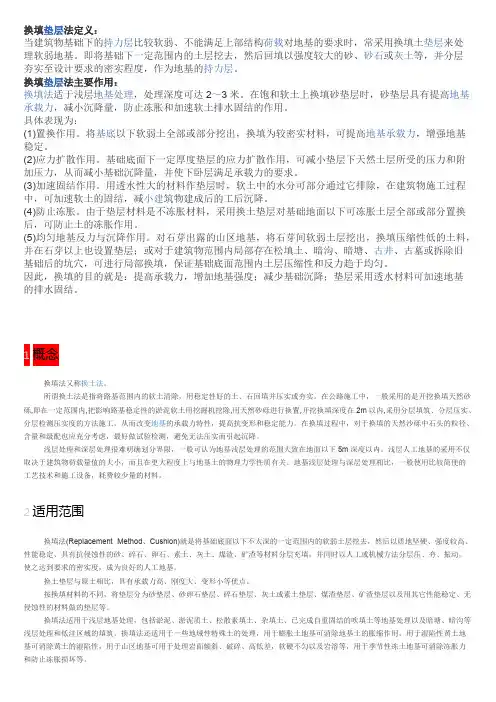

1. 换填垫层法(Replacement and Cushion)
是指挖去地表浅层软弱土层或不均匀土层,回填 坚硬、较粗粒径的材料,并夯压密实,形成垫层的 地基处理方法。
二、土的压实原理
2 控制压实效果的主要因素 (1)最优含水量 在一定的压实机械的功能条件下,土最易于被 压实、并能达到最大密实度时的含水量,称为最优 含水量,相应的干密度称为最大干密度。最优含水 量大致为塑限+2%。土中粘土矿物含量越大,则 最优含水量越大。 (2)压实功能 当压实功能较小时,土压实后的最大干密度较 小,对应的最优含水量则较大。所以,在压实工程 中,若土的含水量较小,则需选用夯实功能较大的 机具,才能把土压实至最大干密度。
2.适用范围
换填垫层法适用于浅层软弱地基及不均匀地基的 处理,包括淤泥、淤泥质土、湿陷性黄土、杂填土 地基及暗塘、暗沟等浅层处理。 对大面积填土,往往是压缩层深度大、且沉降持 续时间较长。采用大面积填土作为建筑地基,应符 合《建筑地基基础设计规范》。
3. 补充说明
换填法的处理深度通常宜控制在3m以内,但也不应小于 0.5m。因为垫层太薄,则换土垫层的作用也不显著。在湿陷 性黄土地区或土质较好场地,一般坑壁可直立或边坡稳定时 ,处理深度可限制在5m以内。 通过沉降观测资料得知,不同材料垫层(如砂垫层、粉 煤灰垫层和矿渣垫层等)的特性基本相似,故可将各种材料 的垫层设计都近似地按砂垫层的计算方法进行计算。但对湿 陷性黄土、膨胀土、季节性冻土等某些特殊土采用换填法处 理时,因其主要处理目的是为了消除或部分消除地基土的湿 陷性、胀缩性和冻胀性,所以在设计时所需考虑解决问题的 关键也应有所不同。
三、垫层设计(Design of Cushion)
1.垫层的厚度应根据需臵换软弱土的深度或下卧土层 的承载力确定,并符合下式要求:
Pz+Pcz≤faz
式中 Pz -相应于荷载效应标准组合时,垫层底面处的 附加压力值(Kpa); Pcz -垫层底面处的自重压力值(Kpa); faz-垫层底面处经深度修正后的地基承载力特征 值(Kpa)。
四、垫层材料选择
(3) 矿渣:矿渣垫层主要用于道路、堆场和地坪, 也可用于小型建筑、构筑物地基。 垫层使用的矿渣是指高炉重矿渣,可分为分级 矿渣、混合矿渣及原状矿渣。选用矿渣的松散重度 不小于11KN/m³,有机质及含泥量不超过5%。设计、 施工前必须对选用的矿渣进行试验,在确认其性能 稳定并符合安全规程后方可使用。矿渣的稳定性是 其是否适用于做换填层材料的最主要性能指标。 作为建筑物垫层的矿渣应符合放射性安全标准 的要求。易受酸、碱影响的基础或地下管网不得采 用矿渣垫层。大量填筑矿渣时,应考虑对地下水和 土壤的环境影响。
二、土的压实原理
1 普洛特(Proctor)假说
当粘性土的含水量较小时,土粒表面的结合 水膜很薄(主要是强结合水),颗粒间很大的分子 力阻碍着土的压实,这时压实效果就比较差;当含 水量增大时,结合水膜逐渐增厚,粒间联结力减弱, 水起着润滑的作用,使土粒在相同压实功能条件下 易于移动而挤密,所以压实效果较好;但当土样含 水量增大到一定程度后,孔隙中就出现了自由水, 压实时,孔隙水不易排出,形成较大的孔隙压力, 势必阻止土粒的靠拢,所以压实效果又趋下降,这 就是土的压实机理。
2.垫层底面的宽度应满足基础底面应力扩散的要求,
可按下式确定:
b’≥b+2ztanθ
式中 b´-垫层底面宽度( m );
θ-压力扩散角,可按表1采用;当 z/b<0.25 时,仍按表中 z/b=0.25 取值。 整片垫层底面的宽度可根据施工的要求适当加宽。 垫层顶面的宽度可从垫层底面两侧向上,按基坑开 挖期间保持边坡稳定的当地经验放坡确定。垫层顶面 每边超出基础底边不宜小于300mm 。
五、垫层施工及注意事项
当不具备试验条件时,可按表4选用。 表4 垫层的每层铺筑厚度及压实遍数
2013-8-4
21
3.为获得最佳的压实效果,宜采用垫层材料的最优 含水量作为施工控制含水量。对于粉质粘土和灰土, 现场可控制含水量在 ωop±2%的范围内; 当使用振 动碾压时,可适当放宽下限范围值,即控制在ωop 的-6%~+2%范围内。粉煤灰垫层的施工含水量宜控 制在ωop±4%的范围内。最优含水量可按现行国家 标准《土工试验方法标准》GB/T 50123 中轻型击实 试验的要求求得。在缺乏试验资料时,也可近似取 0.6倍液限值; 或按照经验采用塑限ωp±4%的范围 值作为施工含水量的控制值。
5.基坑开挖时应避免坑底土层受到扰动,可保留约 200mm厚的土层暂不挖去,待铺筑垫层前再挖至设计标 高。严禁扰动垫层下的软弱土层,防止其被践踏、受 冻或受水浸泡。在碎石或卵石垫层底部宜设臵厚 150~300mm的砂垫层或铺一层土工织物,以防止软弱 土层表面的局部破坏,同时必须防止基坑边坡坍土混 入垫层。
6.换填垫层施工应注意基坑排水,一般不得在浸水条 件下施工,必要时应采用降低地下水位的措施。
7.垫层底面宜设在同一标高上,如深度不同,基坑底 土面应挖成阶梯或斜坡搭接,并按先深后浅的顺序进 行垫层施工,搭接处应夯压密实。
2013-8-4
8.粉质粘土及灰土垫层分段施工时,不得在柱基、墙角 及承重窗间墙下接缝。上下两层缝距不得小于3d 。接 缝处应夯压密实。灰土应拌合均匀并应当日铺填夯压。 灰土夯压密实后0.5m内不得受水浸泡。粉煤灰垫层铺填 后宜当天压实,每层验收后应及时铺填上层或封层,防 止干燥后松散起尘污染,且禁止车辆通行。垫层竣工验 收合格后,应及时进行基础施工与基坑回填。 9.铺设土工合成材料时,下铺地基土层顶面应平整,防 止土工合成材料被剌穿、顶破。铺设时应把土工合成材 料张拉平直、绷紧,严禁有折皱;端头应固定(在端部 位臵挖地沟,将合成材料的端头埋入沟内上覆土压住固 定,以防止其受力后被拔出)或回折锚固; 切忌曝晒或 裸露(施工宜连续进行,暴露时间不宜超过48h); 连 接宜用搭接法、缝接法和胶结法,并均应保证主要受力 方向的连结强度不低于所采用材料的抗拉强度。
