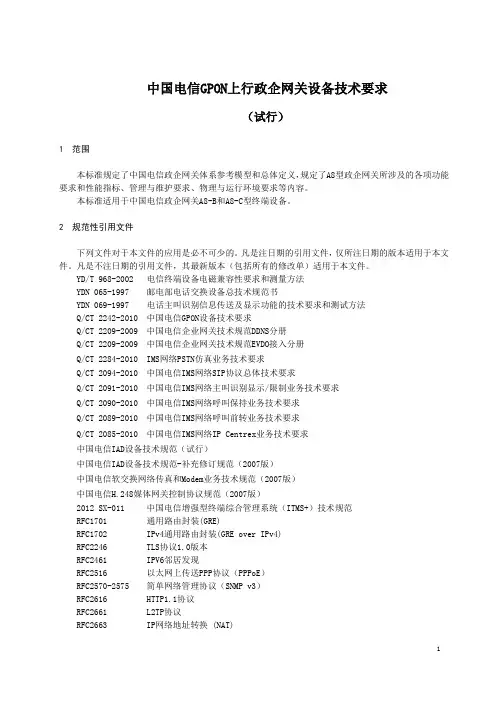

中国电信 GPON 上行政企网关设备技术要求
4 政企网关体系参考模型 中国电信政企网关体系基于网关设备、网关管理系统、其它业务平台以及BOSS系统，向企业客户提 供综合服务解决方案，总体参考模型如图1所示：
3
营业厅
客户经理
网上客服
10000
客户服务界面 BOSS系统 Sb 商企平台 NGN
网关管理系统
TR069 SNMP
其它业务平台 Sa RADIUS DDNS
1
RFC2784 RFC3022 RFC3145 RFC3193 RFC3260 RFC3315 RFC3489 RFC3633 RFC3646 RFC3931 RFC3947 RFC3948 RFC3972 RFC4213 RFC4241 RFC4302 RFC4303 RFC4862 RFC5072 IEEE 802.1D IEEE 802.3 IEEE 802.11 ITU-T G.168 ITU-T G.711 ITU-T G.722 ITU-T G.729 ITU-T P.861 ITU-T P.862
2
数据型政企网关 Enterprise Gateway for Data 仅支持数据功能，不支持语音功能的政企网关。 3.1.2 融合型政企网关 Enterprise Gateway for Convergence 同时支持数据功能和语音功能的政企网关。 3.2 缩略语 DDNS DHCP DMZ DNS DSCP LOID MAC NAT OUI PPPoE QoS RIP SNMP SNTP SSID TOS VPN WAN WAPI WEP WLAN Dynamic Domain Name Server Dynamic Host Configuration Protocol De-Militarized Zone Domain Name Server Differentiated Services Codepoint Logic Identification Media Access Control Network Address Translation Organizationally Unique Identifiers PPP over Ethernet Quality of Service Routing Information Protocol Simple Network Management Protocol Simple Network Time Protocol Service Set Identifier Type of Service Virtual Private Network Wide Area Network WLAN Authentication and Privacy Infrastructure Wired Equivalent Privacy Wireless LAN 动态域名解析 动态主机配置协议 非管理区 域名服务器 差分业务编码 逻辑标识 媒体访问控制 网络地址转换 组织唯一标识 以太网上传送PPP协议 服务质量 路由信息协议 简单网络管理协议 简单网络时间协议 服务集合表示 服务类型 虚拟专用网络 广域网 无线局域网鉴别和保密基础结构 有线等效加密 无线局域网
FTTH家庭布线规范
课程提纲
1 终端类型与布线要求 2 家庭布线基本方式
3 布线指引与说明
4 网络连接与打线方法
ZBITI
中博信息技术研究院有限公司
把握现在 成就未来
13
加强对开发商、用户的室内布线指引
n 向开发商、用户印发“FTTH室内布线设计施工指引” – 引导用户规范室内布线的网络结构、材料、信息面板及配套电 源的安装 – 告知用户室内皮线光缆、信息面板或综合信息箱的位置、用途 ，避免用户在装修时损坏 – 说明在布线时要注意的相关事项和测试验收方法
五类线等）
采用星型结
构布放，并
集中到线缆
汇聚点 （LAN上 行e8-C设备 的安装点） – 通过五类线
连接单端口 ONU设备 与LAN上 行e8-C终端
设备
把握现在 成就未来
10
家庭布线基本方式-PON上行定制终端+无线
AP
n 适用家庭场合： – 入户光缆能敷设 至家庭布线的线 缆汇聚点（如家 庭信息箱内） – 在线缆汇聚点处 能满足PON上行 定制终端设备的 放置和提供220V 市电电源，但该 线缆汇聚点放置 的无线AP覆盖效 果不能满足用户 业务使用的需求
ZBITI
中博信息技术研究院有限公司
把握现在 成就未来
11
家庭布线基本方式-PON上行定制终端+无线 AP
ZBITI
中博信息技术研究院有限公司
n 家庭布线方式 – 住宅单元内 各类线缆 （电话线、 五类线等） 采用星型结 构布放，并 集中到线缆 汇聚点 （PON上行 定制终端设 备的安装 点） – 在住宅单元 内选择无线 AP覆盖效果 能满足用户 业务使用的 位置，从该 位置敷设1条 五类线至线 缆汇聚点，
中国电信[2010]949号《关于印发中国电信光进铜退系列终端标准化体系设计的通知》
![中国电信[2010]949号《关于印发中国电信光进铜退系列终端标准化体系设计的通知》](https://img.taocdn.com/s3/m/cd21b1283169a4517723a387.png)
2.FTTB 接入方式下：
（1）针对单语音及低端用户，可选用 SIP 话机或普及型
e8-C 提供服务。
（2）针对由 MDU 提供语音接入的场景，可选用 e8-B 家庭
网关提供服务。
对应不同网络接入方式、套餐种类和应用条件的主要终端
产品应用策略见表 1。
接入方式
FTTH
FTTB+LAN
FTTB+DSL
√
√
√
√
√
√
√
√
√
√
√பைடு நூலகம்
√
√
√
ADSL2+ 上行普 及型 e8-C 针对单 语音及 低端用 户的可 选方案
√ √
表 1 光进铜退家庭终端产品应用策略
注：光纤无法入户或入户点不适合无线覆盖是指：光纤接入点在用户门口、楼道，
-5-
或者实现了光纤入户，但光纤接入点（楼道、信息箱内等）放置无线 AP 不能完全满 足家庭应用的覆盖需求的情况。该情况下，推荐使用 AP 外置型 PON 上行 e8-C 终端， 但目前产品尚处于开发期，过渡时期可采用单口 SFU+LAN 上行 e8-C 终端。
-1-
中国电信的接入网关终端分为家庭系列终端和政企系列终 端。为进一步集中终端形态、降低采购成本，家庭系列终端不 仅服务于家庭宽带用户，还服务于与家庭客户使用习惯接近、 使用场景区隔不显著、终端形态差别较小的部分政企客户；政 企系列终端服务于除上述政企客户外的其他政企客户。家庭系 列终端的远程管理、服务流程等方面的要求参照《光进铜退市 场推进及装维流程要点指导意见》（中国电信[2010 年]799 号） 的相关要求。政企系列终端的装维服务流程、远程管理等方面 的要求将在后续关于光进铜退政企高带宽产品装维流程工作要 点的相关指导意见中做进一步明确。
中国电信 GPON上行e8-C测试要求(第一批测试项)
内部资料中国电信天翼宽带技术规范―GPON上行e8-C终端测试用例（第一批测试项）中国电信集团公司2010年12月［单击此处键入文档全名(项目名称+文档名称)目录1测试环境及组网 (2)1.1组网方案 (3)1.2家庭网关网络连接配置说明 (4)2关键测试用例 (8)2.1组网及数据转发功能 (9)2.2无线功能 (21)2.3Q O S功能 (23)2.4软交换SIP功能 (24)2.5H.248功能功能 (30)2.6IP V6功能 (32)2.7管理维护功能 (34)2.8吞吐性能及稳定性 (44)2.9中间件功能 (48)2.10业务功能 (50)2.11快速安装光盘 (51)2.12GPON接口功能 (53)2.13界面和外观功能 (56)1 测试环境及组网11.1 组网方案家庭网关（GPON上行e8-C终端）涉及宽带接入、家庭内部联网、公网访问、安全、QoS等繁多的功能和技术实现，下图所示的测试组网方案，适用于多数的测试用例，个别不适用的测试用例会在后文中作出说明或补充。
图 1 家庭网关（GPON上行e8-C终端）测试组网示意图1.2家庭网关网络连接配置说明本测试要求所列的测试用例中，家庭网关（e8－c）用到以下5种网络连接配置方式（图中：B——桥接，R——路由）。
用户上网设备（如PC）上网时必须可访问HGW方式二：方式三：方式四：方式五：22.1 组网及数据转发功能2.2 无线功能2.3 QoS功能2.4 软交换SIP功能2.5 H.248功能功能2.6 IPv6功能2.7 管理维护功能附1：设备注册认证用户提示信息2.8 吞吐性能及稳定性2.9 中间件功能。
E8-c简介
E8-C终端简介e8-C 家庭网关是e 家系列终端之一，较e8-B 终端相比增加了语音硬终端的接入功能，并支持ITMS（综合终端管理系统）对语音业务的远程配置下发及管理，具有DSL、LAN、PON 等多种上行方式。
随着光进铜退工作的推进和软交换网络的宽带域语音提供能力的完善，采用内置IAD 语音模块的e8-C 家庭网关逐步替代窄带语音设备，是推进语音IP 化向终端延伸，减少窄带设备投资，实现窄带语音网络向宽带IP 网络转型的重要举措。
e8-C终端的接入（承载）方式包括PON、LAN、ADSL三种方式。
其中PON承载方式分为EPON、GPON两种，e8-C终端也分为EPON上行终端、GPON上行终端；LAN承载方式适用于MDU、LAN交换机两种组网方式，e8-C终端采用LAN口上行；ADSL承载方式适用于DSLAM设备组网，e8-C终端采用RJ11电话口上行。
合肥分公司主要以FTTH（GPON）和LAN承载为主。
对于FTTH（GPON）方式，e8-C终端业务的开通包括在OLT设备上进行e8-C终端的自动注册以打通网络，终端设备接入网络后由ITMS系统将SIP账号和密码自动下发给e8-C终端以开通SIP语音业务。
对于LAN承载方式，则需要配置MDU、LAN交换机的LAN端口启用Vlan-Mapping功能以打通网络，终端设备接入网络后由ITMS系统将SIP账号和密码自动下发给e8-C终端以开通SIP语音业务。
e8-C各类接入（承载）方式一览表目前本地网使用主用的GPON上行e8-C终端为华为HG8245设备，该终端具备2个语音口和4个宽带口，采用PON口上行，为用户提供宽带语音业务。
具体属性如下：图二 HG8245设备背板接口图HG8245设备背板接口说明HG8245设备指示灯HG8245设备指示灯说明。
pon上行e8-c(天翼网关)开通流程
pon上行e8-c（天翼网关）开通流程一、确认网关型号：四川天邑2+0：TEWA-600NGM，四川天邑2+1：TEWA-600AGM中兴2+1：F652二、登录和开通网关1、浏览器地址栏输入：192.168.1.1登录网关；2、登陆界面输入超级管理帐号：telecomadmin，密码：nE7jA%5m；3、进入网关选择“网络”→“远程管理”→“逻辑ID认证”；4、输入正确逻辑ID并保存；5、状态页面：接收光功率：-8至-24光路（olt）认证：认证成功管理（ITMS）注册：注册成功上网业务：可用即表示业务已正常开通；6、下载安装10000管家进行测速并回单；三、异常情况处理1、确认链路连接正常情况下，接收光功率不在正常范围，先检测分光器主纤及分纤接收光功率，若正常，再检查入户光缆是否有弯曲角度过大或破损；2、接收光功率正常，光路(OLT)认证显示：LOID无效或认证失败，先检查认证逻辑ID是否输入正确，若逻辑ID输入正确，即与机房配合核对该分光器pon口是否与资源规划一致，若不一致尽快与工程队联系更改pon口；3、接收光功率正常，光路(OLT)认证成功，管理(ITMS)未注册，处理方法：登录网关，选择“网络”→“网络设置”→“INTERNET_R_VID_41”检查用户名和密码是否自动下发，若无用户名和密码，即手动填入正确用户名及密码，页面下方点击“保存/应用”，再进入“状态”界面查看注册状态是否正常；4、若按照步骤“3”手动填入用户名密码后始终显示管理（ITMS）未注册，处理方法：登录网关，选择“网络”→“网络设置”→“ INTERNET_R_VID_41”中的“连接模式”由“路由”改为“桥接”，随后打开电脑宽带连接输入用户名及密码进行拨号测试，若出现错误691，则与机房或调度配合检测此宽带帐号数据是否存在问题并配合解决；5、如遇到入户光缆使用光功率测试接收光功率正常，但插入网关后显示光功率不在正常范围内，可先更换入户光缆或重新熔接两端接头，若测试结果与之前相同，则怀疑网关光口故障，更换其他网关再进行对比测试；四、注意事项1、正常情况下，光路（OLT）及管理（ITMS）数据都是自动下发，输入“逻辑ID”后请耐心等待，不要急于修改网关默认配置；2、若需要修改“上网通道”的配置，修改时一定注意上网通道为：‘INTERNET_R_VID_41’，禁止修改其他通道默认数据配置；3、光路（OLT）认证成功后会自动下发新管理密码，查询渠道：“i运维”手机APP→“装维助手”→“账号信息查询”，输入用户名后，选择“设备管理密码查询（ITMS系统）”可显示新管理密码，若查询失败，可与机房或调度配合查询，再登录网关：用户名：telecomadmin密码：新管理密码（telecomadmin+8位数字）运维部孟中良 2016年12月27日。
中国电信家庭网关与增强型终端综合管理系统接口技术要求_百度文(精)
中国电信集团公司 2009年3月中国电信集团公司技术标准 Q/CT 2271-2013中国电信家庭网关与增强型终端综合管理系统接口技术要求 Technical Specification of Interface between HGW and ITMS+ of China Telecom 2013-02发布 2013-02实施中国电信集团公司发布Q/CT 2271-2013I目次前言 (VII)中国电信家庭网关与增强型终端综合管理系统接口技术要求 (1)1 范围 (1)2 规范性引用文件 . (1)3 缩略语 . (1)4 家庭网关与ITMS+接口总体概述 (4)4.1 家庭网关与ITMS+接口在网络中的位置 (4)4.2 家庭网关与ITMS+接口主要内容 (4)5 接口技术要求 . (4)5.1 家庭网关与ITMS+接口框架 (4)5.1.1 家庭网关与ITMS+接口描述图 (4)5.1.2 家庭网关与ITMS+接口定义 (5)5.1.3 终端管理协议栈分层模型 . (5)5.2 RPC方法概述 (6)5.3 家庭网关与ITMS+接口安全 (7)5.3.1 家庭网关发起的安全连接流程 . (7)5.3.2 ITMS+发起的安全连接流程 . (8)5.4 家庭网关与设备认证注册接口（M1） (9)5.4.1 M1接口描述图 (9)5.4.2 首次连接设备认证接口（基于物理ID ） (9)5.4.3 首次连接设备认证接口（基于逻辑ID ） (12)5.4.4 非首次连接设备认证接口 . (15)5.5 家庭网关与参数监视接口模块（M2） (15)5.5.1 M2接口描述图 (15)5.5.2 参数模型获取接口 . (16)5.5.3 参数查询接口 . (17)5.5.4 参数变化上报接口 . (18)5.6 家庭网关与参数配置接口模块（M3） (19)5.6.1 M3接口描述图 (19)5.6.2 参数属性上报接口 . (20)5.6.3 配置用户可写属性接口 . (21)5.6.4 参数实例配置接口（SetParameterValues ） . (22)5.6.5 实例删除配置接口 . (23)Q/CT 2271-2013II5.6.6 参数实例配置接口（配置文件） . (24)5.6.7 上传配置文件接口 . (25)5.6.8 上传日志文件接口 . (27)5.6.9 配置电信维护帐号接口 . (28)5.6.10 设备告警接口 . (29)5.6.11 设备监控接口 . (31)5.7 家庭网关与软件升级接口模块（M4） (32)5.7.1 M4接口描述图 (32)5.7.2 软件升级接口 . (32)5.7.3 软件版本查询接口 . (35)5.7.4 软件升级配置备份接口 . (36)5.8 家庭网关与测试诊断接口模块（M5） (39)5.8.1 M5接口描述图 (39)5.8.2 PING测试接口 (39)5.8.3 ATMF5Loop测试接口 (41)5.8.4 重启接口 . (43)5.8.5 恢复出厂设置接口 . (44)5.8.6 DSL测试接口 (45)5.8.7 IAD模块测试接口 (47)5.9 机卡分离型家庭网关与设备认证注册接口（M1） . (49)5.9.1 M1接口描述图 (49)5.9.2 首次连接设备认证接口 . (49)5.9.3 非首次连接设备认证接口 . (52)附录 A （规范性附录） RPC方法定义 (54)A.1 Inform . (54)A.2 Inform eventCodes . (55)附录B （规范性附录）RPC XML Schema描述 (56)B.1 XML Schema文件头 (56)B.2 SOAP信包头 (56)B.3 SOAP错误代码 (56)B.4 RPC参数类型定义 (56)B.5 RPC方法请求/响应 (57)附录 C （规范性附录）业务配置描述 . (60)C.1业务配置逻辑图 (60)C.2 业务配置模板 . (60)C.2.1 基础类配置模板 (60)Q/CT 2271-2013IIIC.2.1.1 WAN连接 (60)C.2.1.2 PPPoE代理功能 (63)C.2.1.3 DDNS . (63)C.2.1.4 WLAN . (64)C.2.1.5 家庭网关电信维护帐号管理 . (66)C.2.1.6 TR-069 . (66)C.2.1.7 强制家庭门户管理 . (66)C.2.1.8 PORT FORWARDING . (66)C.2.1.9 DHCP SERVER . (66)C.2.1.10 ALG功能开关 (67)C.2.1.11断线重连功能 (68)C.2.1.12网络服务管理 (68)C.2.1.13 LAN 上行 . (68)C.2.1.14 QOS . (69)C.2.1.15 日志管理 . (70)C.2.1.16 快速恢复 . (71)C.2.1.17 中间件平台管理 . (71)C.2.1.18 用户信息管理 . (71)C.2.1.19设备告警 (72)C.2.1.20状态监视 (73)C.2.1.21 EPON上行 (73)C.2.1.22 UPNP功能启用 (75)C.2.1.23 VDSL2上行 (75)C.2.1.24 IPv6功能启用 (75)C.2.1.25 GPON上行 (75)C.2.1.26 DHCPv4网络侧 OPTION60功能 . (77)C.2.1.27 DHCPv4网络侧 OPTION125功能 . (77)C.2.1.28 Ping功能 (78)C.2.1.29 家庭网关卡 . (78)C.2.1.30 DHCPv6 OPTION16功能 (79)C.2.1.31 DHCPv6 OPTION17功能 (79)C.2.1.32 WAN连接索引 (80)C.2.1.33 家庭网关能力信息 . (80)C.2.1.34 时间服务器配置信息 . (82)C.2.1.35 VLAN绑定关系 (82)C.2.1.36 DLNA信息 (83)Q/CT 2271-2013IV C.2.1.37环路检测 (83)C.2.1.38数据流双向限速 (84)C.2.1.39全路由模式 (85)C.2.2 面向应用配置 (85)C.2.2.1 VoIP . (85)C.2.2.2 IPTV . (94)C.2.2.3 多终端上网 . (94)C.2.3 IPv6相关配置 (95)C.2.3.1 WAN IPConnectionIPv6地址配置 (95)C.2.3.2 WAN PPPConnectionIPv6地址配置 (96)C.2.3.3 LAN 管理地址配置 . (97)C.2.3.4 LAN IPv6 全局配置 . (97)C.2.3.4 LAN IPv6 DHCPv6 Server配置 (98)C.2.3.5 LAN RADVD配置 (98)C.2.3.6 DS-lite功能参数 ................................................ 98 附录D （规范性附录）对TR-069的扩展 . (100)D.1 RPC方法 (100)D.2 RPC方法修订清单 ...................................................... 100 附录E （规范性附录）设备告警信息 ......................................... 102 附录 F (规范性附录家庭网关和ITMS+交互约定细则 ........................... 103 F.1家庭网关TR-069参数树初始配置技术细则 .................................. 103 F.2 ADSL上联桥连接建立流程 ................................................ 103 F.3 ADSL上联路由IPv4连接建立流程 ......................................... 104 F.4 LAN上联桥连接建立流程 ................................................. 104 F.5 LAN上联路由IPv4连接建立流程 .......................................... 105 F.6 家庭网关和ITMS+交互过程重启原则 ....................................... 105 F.7 家庭网关Inform 消息上报，参数列表扩充 .................................. 105 F.8 ITMS+与家庭网关交互约定 . ............................................... 106 F.9 ITMS+异常流程 . ......................................................... 106 F.10 ITMS+对家庭网关远程升级流程（配置文件不兼容） ......................... 106 F.11平台业务下发逻辑判断 .................................................. 106 F.12 VOIP业务发放流程 ..................................................... 107 F.13无线加密建立流程 ...................................................... 108 F.14端口映射建立流程 ...................................................... 109 F.15 QOS出厂配置模版示例 .................................................. 109 F.16 QOS建立流程 (110)Q/CT 2271-2013VF.17 ADSL上联DHCPv4方式建立流程 .......................................... 110 F.18 LAN 上联DHCP 方式建立流程 ............................................. 110 F.19 ADSL上联Static IP 方式建立流程 ....................................... 111 F.20 LAN上联Static IP方式建立流程 ........................................ 111 F.21 ITMS+与家庭网关通信超时控制建议 . ...................................... 112 F.22基于逻辑ID 的设备首次认证流程 ......................................... 113 F.23基于DSCP 数据标识优先级队列方式的QoS 保障建立流程（示例） ............. 114 F.24基于目的IP 优先级队列方式的QoS 保障建立流程（示例） ................... 114 F.25基于业务发现优先级队列方式的QoS 保障建立流程1（示例） ................. 115 F.26基于业务发现优先级队列方式的QoS 保障建立流程2（示例） ................. 115 F.27 EPON上联桥连接建立流程 ............................................... 115 F.28 EPON上联路由IPv4连接建立流程 ........................................ 116 F.29 EPON上联DHCv4方式建立流程 ........................................... 116 F.30 EPON上联Static IP方式建立流程 ....................................... 117 F.31 ITMS+下发业务模板示例 . ................................................ 117 F.32 VDSL2上联桥连接建立流程 .............................................. 118 F.33 VDSL2上联路由IPv4连接建立流程 ....................................... 118 F.34 VDSL2上联DHCPv4方式建立流程 ......................................... 119 F.35 VDSL2上联Static IP方式建立流程 ...................................... 119 F.36 GPON上联桥连接建立流程 ............................................... 120 F.37 GPON上联路由IPv4连接建立流程 ........................................ 120 F.38 GPON上联DHCPv4方式建立流程 .......................................... 121 F.39 GPON上联Static IP方式建立流程 ....................................... 121 F.40家庭网关通过DHCP OPTION60/DHCPv6 OPTION16上报语音账号流程 ............ 122 F.41 ADSL上联IPv6 路由连接建立流程 . ....................................... 123 F.42 ADSL上联DHCPv6方式建立流程 .......................................... 124 F.43 LAN上联IPv6路由连接建立流程 ......................................... 125 F.44 LAN上联DHCPv6方式建立流程 ........................................... 125 F.45 EPON上联IPv6路由连接建立流程 ........................................ 126 F.46 EPON上联DHCPv6方式建立流程 .......................................... 127 F.47 VDSL2上联IPv6路由连接建立流程 ....................................... 127 F.48 VDSL2上联DHCPv6方式建立流程 ......................................... 128 F.49 GPON上联IPv6路由连接建立流程 ........................................ 129 F.50 GPON上联DHCPv6方式建立流程 .......................................... 130 F.51 ITMS+对不同版本家庭网关配置流程建议 . .................................. 130 F.52 IPv6家庭网关LAN 侧配置流程 (130)Q/CT 2271-2013VIF.53机卡分离型家庭网关相关流程补充 (130)Q/CT 2271-2013VII前言本标准按照GB/T 1.1-2009给出的规则起草。
中国电信GPON设备技术要求_V1.2修订1_201011
中国电信GPON设备技术要求（V1.2修订1）（研发参考版）中国电信集团公司2010年11月概述本修订对《中国电信GPON设备技术要求V1.2》增补了GPON互通性的相关内容，包括OMCI 的功能要求，逻辑标识认证功能等。
具体修订内容如下：5.2.2 ONU（说明：删除了SFU-3的设备形态）ONU设备可能有多种类型，本标准根据近期GPON设备的应用场景，规定以下六种主要类型。
SFU（单住户单元）型ONU主要用于单独家庭用户，仅支持宽带接入终端功能，提供以太网/IP业务，可选支持VoIP 业务（内置IAD）、CATV业务。
具有1或4个以太网接口，可选支持POTS口、CATV RF口。
主要应用于FTTH的场合（可与家庭网关配合使用，以提供更强的业务能力）。
根据ONU的业务种类和接口数量上的区别，SFU型ONU的2种具体形态见表5-1。
表5-1 SFU型ONU的具体形态6.3 TC子层（说明：删除了6.3节第二段对认证功能的要求，并将相关内容移至11.5节）GPON系统的TC子层应符合G.984.3的规定，应采用GEM封装模式，并支持下行FEC，可选支持上行FEC。
系统应支持ONU去激活的功能。
当ONU收到Disable_serial_number消息后，应从激活状态转移到紧急状态（O7）并关闭激光器；如果不能成功切换到O7状态，OLT应上报告警。
手工重启ONU后，ONU激活后应进入紧急状态（O7），如果没有进入O7状态，OLT应该上报告警。
6.4 OMCI子层（说明：增加了了GPON系统支持的ME，OMCI配置模型等，并且修改了对OLT和ONU支持的OMCI配置模型的要求）6.4.1 总体要求GPON系统OMCI的具体要求应符合G.988（2010年10月，prepublished版本）的规定（ONU2-G 中属性OMCC Version应设置为0xA0）。
OLT和ONU应能支持N：MP bridge-map-filtering的GEM 连接方式，特殊情况下，单端口的SFU和HGU应支持1：MP bridge-map-filtering的GEM连接方式。
中国电信四川公司家庭网关(e8)技术规范V3.0+-20121214
中国电信四川公司家庭网关（e8）技术规范(V3.0＋)中国电信集团公司四川分公司修订记录目录1适用范围 (5)1.1编制内容 (5)1.2适用范围 (5)2引用标准 (6)3缩略语 (7)4术语定义 (8)5需求约束 (9)6终端总体定义 (10)6.1设备形态 (10)6.2硬件要求 (11)6.2.1终端稳定性 (11)6.2.2供电及功耗要求 (11)6.2.3环境要求 (12)6.2.4抗电磁干扰能力 (13)6.2.5设备本身产生的电磁干扰要求 (13)6.2.6过压过流保护 (13)6.2.7指示灯 (13)6.2.8开关按钮 (14)6.2.9外形尺寸 (14)6.3家庭网关开通及登录注册界面 (15)6.3.1产品外观要求 (15)6.3.2家庭网关开通 (15)6.3.3逻辑ID登录注册界面要求 (26)7管理和维护功能 (40)7.1基本功能 (40)7.1.1功能要求 (40)7.1.2管理协议 (45)7.1.3日志要求 (46)7.1.4物理接口要求 (47)7.1.5其他要求 (47)7.2安全要求 (47)7.2.1网络访问的安全性 (47)7.2.2用户侧接口安全性 (48)7.2.3用户侧登录安全性 (48)7.3远程管理功能 (50)7.3.1远程重启 (50)7.3.2远程恢复出厂设置 (50)7.3.3参数实例管理 (51)7.3.4上传终端日志文件 (53)7.3.5上传配置文件 (55)7.3.6终端版本升级 (56)7.4远程故障诊断功能 (58)7.4.1Ping诊断 (58)7.4.2DSL诊断 (60)7.4.3IAD诊断 (63)7.5性能监控要求 (65)7.5.1监控需求 (65)7.5.2监控流程 (66)7.5.3监控参数 (67)7.6终端告警要求 (68)7.6.1告警需求 (69)7.6.2告警流程 (69)7.6.3告警参数 (71)7.7自助诊断 (71)7.8仿真测试 (72)7.8.1宽带仿真测试 (72)7.8.2ITV仿真测试 (73)7.8.3语音的仿真测试 (75)附录A与端到端测试系统接口参数定义 (80)1 链路信息定义 (80)2 基本信息定义 (82)3 用户信息定义 (82)4 业务信息定义 (83)5 LAN侧信息定义 (84)1 适用范围1.1编制内容本文档是《中国电信家庭网关（e8）技术要求v3.0》技术规范的补充，本文档中未涉及的内容以《中国电信家庭网关（e8）技术要求v3.0》技术规范为准。
PDA技术规范PON模块20160405
中国电信PDA终端设备技术文件中国电信集团公司和中国电信股份有限公司二〇一六年二月目录1.总则 (2)2.引用标准 (2)3.技术规范 (3)3.1总体要求 (3)3.1.1性能要求 (3)3.1.2功能要求 (3)3.2详细功能要求 (4)3.2.1具备手机功能 (4)3.2.2无线工单管理功能 (4)3.2.3专业条码扫描功能................................................................ 错误！未定义书签。
3.2.4 光功率测试功能 (4)3.2.5红光功能 (5)3.2.6 ※ONU（含E8-C）测试和ONU（含E8-C）仿真功能 (5)3.2.7线缆循迹功能 (5)3.2.8具备LAN口接入，可仿真用户PC，支持SN/LOID写入 (6)3.2.9网线对线功能 (6)3.2.10 iTV测试功能 (6)3.2.11※身份证实名认证功能 (6)3.2.12 PDA装维综合管理系统功能 (6)3.2.13 PPPoE拨号测试............................................................... 错误！未定义书签。
3.2.14※千兆网络测速 (6)3.2.15 网络层测试 (7)3.2.16 FTP客户端 (7)3.2.17天翼Qchat对讲功能 (7)3.2.19存储及文件管理功能 (7)3.2.20 支持基于操作系统软件的自我安装 (7)3.3其他功能或要求 (7)3.3.1 操作方便性 (7)3.3.2系统升级及对接 (8)3.3.3防护性能 (8)3.3.4 PDA终端尺寸、重量要求 (8)3.3.5PDA终端外观要求 (8)3.3.6背光功能 (8)3.3.7接口 (9)3.3.8其他扩充功能 (9)3.4测试PDA终端通用要求 (9)3.4.1工作环境应满足以下要求 (9)3.4.2外观及工作正常性 (9)3.4.3安全要求 (9)3.4.4电磁兼容性要求 (9)3.4.5可靠性指标 (10)3.4.6标志、包装、运输要求 (10)4.交付要求 (10)5.售后要求 (10)6.其它说明 (11)1.总则1.1本规范规定了社区经理维护用PDA终端的通用技术要求；本规范适用于中国电信集团公司和中国电信股份有限公司PDA终端选型。
PON上行E8-C家庭网关介绍
华为PON上行E8-C家庭网关（HG8245）特点简介1.二、三层转发能力达线速●特点描述⏹华为采用自研SOC芯片，以太网口为GE口，二、三层转发都可以达到线速（三层实测结果在900Mbps以上）；⏹业界其它厂家采用商业套片，以太网口为FE口，在64字节小包转发时实测结果为<50Mbps。
●价值所在⏹能很好支持中国电信推出更高带宽的业务套餐，提升宽带品牌，更好应对竞争;⏹充分发挥GE端口的性能优势，提供多路HDTV（20M/chn）、蓝光高清（50M/chn）等多种业务；⏹为后续支持三维电视等业务提供基础；⏹光纤到户，一次投资，终身无忧。
2.支持IPv6硬件转发●特点描述⏹支持IPv6硬件转发，性能远超软件转发模式。
当前发货硬件已经Ready，后续软件升级即可。
⏹业界其他厂家尚未推出可以支持IPv6硬件转发的ONT。
●价值所在⏹可以满足将来IPv6规模部署的需求，一次投资，终身无忧。
3.支持高保真语音●特点描述⏹支持G.722和G.711编解码。
业界其它厂家采用G.711为主，不支持G.722。
●价值所在⏹FTTH用户为高端用户，中国电信可以提供高保真语音服务，提升客户体验。
4.功耗低，节能减排●特点描述⏹HG8245采用SOC(System On Chip)方案，集成度高，相对于业界EPON主流拼板方案，功耗低15%以上；⏹支持动态节能模式，功耗比典型功耗降低40%；在语音、数据业务处于空闲时，系统可以进入节能模式；在电池供电情况下，可以只保留语音业务。
●价值所在⏹ONT本身的能耗虽然不增加电信本身的投资，但能够帮助运营商更好满足国家和政府的减少碳排放宏观要求，提升社会责任；⏹节省电信客户电费，作为电信FTTH业务的一个卖点，对电信推广FTTH十分有利。
5.支持方便的故障诊断和业务发放、运维方案●特点描述⏹华为ONT支持主动方式的流氓ONT诊断和隔离（其它厂家一般只支持被动式），ONT硬件检测自己出现长发光时，自行关断光模块。
中国电信家庭网关(e8)技术要求V
如有你有帮助，请购买下载，谢谢！保密等级：公开发放中国电信集团公司技术标准Q/CT 2270-2010中国电信家庭网关（e8）技术要求（V3.0）2010-07发布2010-07实施中国电信集团公司发布目录前言..................................................... 错误!未定义书签。
1 范围....................................................... 错误!未定义书签。
2 规范性引用文件............................................. 错误!未定义书签。
3 缩略语..................................................... 错误!未定义书签。
4 设备总体定义............................................... 错误!未定义书签。
4.1 设备在网络中的位置....................................... 错误!未定义书签。
4.2 接口定义................................................. 错误!未定义书签。
4.3 设备形态................................................. 错误!未定义书签。
5 物理接口要求............................................... 错误!未定义书签。
5.1 网络侧接口要求........................................... 错误!未定义书签。
5.2 用户侧接口要求........................................... 错误!未定义书签。
中国电信GPON上行e8-C终端技术规范书
中国电信GPON上行e8-C终端技术规范书中国电信GPON上行e8-C 终端技术规范书中国电信集团公司2011年1月目录1. 前言 (1)2. 设备类型 (3)3. 物理接口要求 (4)3.1网络侧接口要求43.1.1GPON接口要求43.2用户侧接口要求43.2.1用户侧以太网接口要求43.2.2WLAN接口要求53.2.3USB接口要求53.2.4用户侧电话接口要求64. 功能要求 (7)4.1网络协议及数据转发功能要求74.1.1IP协议要求74.1.2数据转发功能要求94.1.3DNS功能要求114.1.4IPv4地址管理及拨号管理功能要求124.1.5IPv6地址管理及拨号管理功能要求244.1.6IPv4 NAT264.1.7其它功能要求274.2WLAN AP功能要求284.3设备发现功能要求354.4业务发现和控制功能要求384.4.1业务发现384.4.2业务控制394.4.3QoS功能要求394.5语音功能处理要求424.5.1功能要求434.5.2业务要求514.5.3软交换SIP协议要求524.5.4IMS SIP协议要求574.5.5H.248协议要求574.5.6性能要求585. 安全要求 (61)5.1网络访问的安全性615.2用户侧接口安全性635.2.1WLAN接入安全性635.3用户侧登录安全性655.3.1用户侧登录安全基本要求655.3.2电信维护帐号675.3.3家庭网关（e8）用户帐号685.4设备安全性706. 管理和维护要求 (71)6.1基本要求716.1.1功能要求716.1.2协议要求726.1.3日志要求736.1.4设备标识要求756.1.5配置文件备份要求766.1.6设备注册认证功能766.2本地管理和配置要求806.2.1本地管理基本要求806.2.2系统信息管理816.2.3基本配置866.2.4高级配置886.2.5设备管理936.2.6配置文件的USB快速备份和恢复986.2.7网络诊断1026.3TR069远程管理和配置要求1026.3.1远程管理基本要求1026.3.2远程参数配置和性能监测1056.3.3远程故障诊断功能1126.3.4设备告警功能1146.3.5远程链路维持功能1146.3.6软件远程管理1146.3.7业务部署和控制1166.4基于OMCI的EMS远程管理和配置要求1177. 性能要求 (119)7.1路由转发性能要求1197.1.1吞吐量1197.1.2地址学习1207.1.3缓存大小1207.1.4安全处理要求1207.2WLAN无线性能指标1217.2.1WLAN吞吐量性能要求1217.2.2WLAN覆盖性能要求1227.2.3WLAN接收灵敏度要求1227.3可靠性1248. 运行环境要求 (126)8.1供电及功耗要求1268.2环境要求1298.3抗电磁干扰能力1308.4设备本身产生的电磁干扰要求1308.5过压过流保护1308.6光接口安全性要求1319. 软硬件要求 (132)9.1硬件要求1329.1.1基本要求1329.1.2硬件能力要求1329.1.3Flash存储空间规划1339.1.4指示灯要求1359.1.5开关与按钮1389.2软件要求1399.2.1基本要求1399.2.2软件基本架构1409.2.3程序加载1419.2.4软件开发环境要求1419.2.5要求提供的服务1439.2.6用户登录要求1449.2.7系统升级要求1459.2.8Linux文件系统结构要求1469.2.9Linux系统命令要求1489.2.10接口1具体要求1499.2.11接口2具体要求15010.基本应用要求15210.1强制门户功能15210.2家庭监控15210.3家庭存储15310.4 ................................ IPTV15311.家庭网关（e8）界面要求15511.1基本要求15511.1.1用户界面分类15511.1.2界面整体风格要求15511.2快速安装光盘15611.3家庭网关（e8）外壳标签要求15811.4设备外壳要求16011.5家庭网关（e8）外包装要求16212.其它要求16612.1设备预配置要求16612.2配件17012.3随机文件17112.4安全性要求17112.4.1过电压过电流17112.4.2电磁兼容性17112.4.33C认证172附录 A （规范性附录）外包装要求材质及工艺要求 (173)A.1材质要求 (173)A.2工艺要求 (173)A.3可靠性 (175)附录B （规范性附录）DHCP报文扩展 (177)B.1 Vendor Specific Information(Option 43) 格式 (177)B.2 Vendor class identifier（Option 60）格式178B.3 设备自动发现流程 (182)附录C （规范性附录）日志文件格式 (186)C.1 文件格式 (186)C.2 Syslog Message Severities (186)附录D （规范性附录）告警信息 (188)D.1 告警编号规则 (188)D.2 设备告警信息列表 (190)附录E （规范性附录）接口2协议 (198)E.1协议数据包基本结构 (198)E.2接口操作命令定义 (203)E.3协议流程 (218)E.4 Retcode定义 (225)E.5 固件参数属性要求 (226)E.5.1 固件参数属性说明 (226)E.5.2 固件参数属性的操作 (228)E.6 USB挂接点定义及命名规则 (230)E.7通过ITMS设置启用或关闭中间件流程. 231 附录F （规范性附录）接口2参数定义 (235)F.1 PPPoE (235)F.2 PPPoE代理功能 (243)F.3 DHCP SERVER (244)F.4 PORT FORWARDING (247)F.5 WLAN (249)F.6 USB接口控制功能 (256)F.7 IGMP PROXY (257)F.8电信维护帐号 (258)F.9强制家庭门户功能 (259)F.10 ALG功能开关 (261)F.11 断线重连功能 (262)F.12多终端上网 (263)F.13网络服务管理 (266)F.14管理平台URL (268)F.15 WAN接口IP地址参数 (270)F.16 DOWNLOAD参数 (272)F.17 UPLOAD参数 (273)F.18 TR069管理参数 (274)F.19管理通道DNS地址 (276)F.20 INTERNET通道实例标识参数 (277)F.21电信扩展事件参数 (279)F.22网关按键事件参数 (281)附录G（规范性附录）基于逻辑ID的设备注册认证用户提示信息 (284)G.1基于逻辑ID的设备注册认证用户提示信息2841.前言本规范为中国电信集团公司及其所属企业（以下简称“中国电信”）进行GPON上行的e8-C 终端设备集中采购的技术要求。
PON上行E8-C家庭网关介绍
华为PON上行E8-C家庭网关（HG8245）特点简介1.二、三层转发能力达线速●特点描述⏹华为采用自研SOC芯片，以太网口为GE口，二、三层转发都可以达到线速（三层实测结果在900Mbps以上）；⏹业界其它厂家采用商业套片，以太网口为FE口，在64字节小包转发时实测结果为<50Mbps。
●价值所在⏹能很好支持中国电信推出更高带宽的业务套餐，提升宽带品牌，更好应对竞争;⏹充分发挥GE端口的性能优势，提供多路HDTV（20M/chn）、蓝光高清（50M/chn）等多种业务；⏹为后续支持三维电视等业务提供基础；⏹光纤到户，一次投资，终身无忧。
2.支持IPv6硬件转发●特点描述⏹支持IPv6硬件转发，性能远超软件转发模式。
当前发货硬件已经Ready，后续软件升级即可。
⏹业界其他厂家尚未推出可以支持IPv6硬件转发的ONT。
●价值所在⏹可以满足将来IPv6规模部署的需求，一次投资，终身无忧。
3.支持高保真语音●特点描述⏹支持G.722和G.711编解码。
业界其它厂家采用G.711为主，不支持G.722。
●价值所在⏹FTTH用户为高端用户，中国电信可以提供高保真语音服务，提升客户体验。
4.功耗低，节能减排●特点描述⏹HG8245采用SOC(System On Chip)方案，集成度高，相对于业界EPON主流拼板方案，功耗低15%以上；⏹支持动态节能模式，功耗比典型功耗降低40%；在语音、数据业务处于空闲时，系统可以进入节能模式；在电池供电情况下，可以只保留语音业务。
●价值所在⏹ONT本身的能耗虽然不增加电信本身的投资，但能够帮助运营商更好满足国家和政府的减少碳排放宏观要求，提升社会责任；⏹节省电信客户电费，作为电信FTTH业务的一个卖点，对电信推广FTTH十分有利。
5.支持方便的故障诊断和业务发放、运维方案●特点描述⏹华为ONT支持主动方式的流氓ONT诊断和隔离（其它厂家一般只支持被动式），ONT硬件检测自己出现长发光时，自行关断光模块。
中国电信E8C终端简易安装指导
E8C(中国电信)终端简易安装指导一.终端安装流程介绍(注意各省业务流程不同,放装步骤可能稍有不同)客户到营业厅申请宽带业务，IT 支撑系统进行预受理，由营业人员完成客户申请业务的录入，IT 支撑系统生成工单后，外线岗位人员打印施工单，然后将施工任务分派给装维人员，装维人员领取终端进行外线施工、上门安装终端；当终端加电后，由装维人员或者客户通过IE 输入任意网址，系统自动跳转到认证界面，输入LOID 和Password，终端在终端网管（ITMS）上进行注册，注册成功后终端网管给终端下发业务配置参数，完成业务配置参数后，客户就可以通过宽带XX和密码进行拨号,成功后即可正常使用宽带业务.流程示意图:二.面板指示灯说明：2.1 前面板指示灯指示灯标识颜色状态描述电源指示灯电源绿色常亮电源开启熄灭电源关闭PON口指示灯网络E 绿色常亮ONU的MPCP和OAM链路均已经激活熄灭ONU未完成MPCP和OAM发现和注册LOS指示灯光信号红色常亮上电自检失败/设备处于诊断模式闪烁ONU接收光功率低于光接收机灵敏度熄灭设备运行正常，ONU接收光功率正常以太网口状态灯网口1、iTV、网口3、网口4绿色常亮已经与网卡或STB等网络设备连接闪烁正在传输数据熄灭系统未上电或者网口未连接网络设备语音状态灯语音1、语音2 绿色常亮已经成功注册到软交换机闪烁有业务流传输熄灭系统未上电或者无法注册到软交换机2.2 后面板端口功能接口/按钮描述复位恢复出厂默认设置。
用细针按住孔内按钮30秒以上，设备将恢复出厂默认值。
电源电源开关。
可以在不使用时，关闭设备以节约能源直流12V 电源接口，用于连接电源适配器，内“正极性”，外“负极性”。
网络E SC/PC单模光纤EPON接口；用于连接运营商的EPON光接入网络。
语音1、语音2 RJ-11 FXS接口；用于和机或机连接，提供宽带语音服务网络1、iTV、网络3、网络4 RJ-45以太网接口；用于连接到本地网络，速率为10/100Mbps自适应；其中iTV接口可以用于和STB机顶盒连接注：一些版本根据运营商要求，部分关键参数不能通过复位键恢复。
《中国电信GPON设备技术要求(V1.2)》
中国电信〔2010〕204号关于印发《中国电信GPON设备技术要求（V1.2）》的通知集团公司各省级分公司，股份公司并转各省级分公司 ：为满足宽带接入网发展的需要，保证GPON设备的规范性，集团公司制定了《中国电信GPON设备技术要求（V1.2）》，现印发你们，请遵照执行。
二○一○年四月十二日中国电信集团公司 发布保密等级：公开发放目 录前言 (IV)1 范围 (1)2 规范性引用文件 (1)3 缩略语 (2)4 GPON系统参考模型 (4)5 业务类型和设备类型 (4)5.1 业务类型 (4)5.2 设备类型 (4)6 GPON协议要求 (7)6.1 GPON系统协议参考模型 (7)6.2 PMD子层 (8)6.3 TC子层 (8)6.4 OMCI子层 (8)6.5 时钟要求 (8)7 网络侧和用户侧接口要求 (9)7.1 OLT网络侧接口（SNI）要求 (9)7.2 ONU用户侧接口（UNI）要求 (9)8 以太网功能要求 (10)8.1 以太网基本功能 (10)8.2 VLAN功能 (12)8.3 VLAN Stacking功能 (16)9 动态带宽分配功能（DBA） (16)9.1 DBA总体要求 (17)9.2 OLT的DBA功能要求 (17)9.3 ONU的DBA功能要求 (17)10 多业务QoS机制 (17)10.1 多业务QoS总体要求 (17)10.2 业务等级协定（SLA） (17)10.3 业务流分类功能 (17)10.4 优先级标记 (18)10.5 优先级队列机制 (19)10.6 流限速 (19)10.7 优先级调度 (20)10.8 缓存管理 (20)11 安全性 (20)11.1 PON接口数据安全 (20)11.2 MAC地址数量限制 (21)11.3 过滤和抑制 (21)I11.4 用户认证及用户接入线路（接口）标识 (21)11.5 其他安全功能 (21)12 组播功能 (22)12.1 组播实现方式 (22)12.2 组播机制和协议要求 (22)12.3 分布式IGMP/MLD方式功能要求 (22)12.4 可控组播功能要求 (25)12.5 组播性能要求 (27)13 系统保护 (27)13.1 设备主控板1+1冗余保护 (27)13.2 OLT上联口双归属保护 (28)13.3 配置恢复功能 (28)13.4 电源冗余保护功能 (28)13.5 光链路保护倒换功能 (28)14 光链路测量和诊断功能 (32)14.1 总体要求 (33)14.2 OLT光收发机参数测量 (33)14.3 ONU的光收发机参数测量 (33)15 语音业务要求 (34)16 TDM业务要求 (34)17 时间同步功能 (35)17.1 GPON时间同步机制 (35)17.2 设备的时钟时间同步功能要求 (35)18 业务承载性能指标要求 (35)18.1 以太网/IP业务性能指标要求 (35)18.2 语音业务性能指标要求 (36)18.3 电路仿真方式的n×64Kbit/s数字连接及E1通道的性能指标 (36)18.4 时钟与时间同步性能指标要求 (37)19 操作管理维护要求 (37)19.1 总体要求 (37)19.2 网元管理系统(EMS)要求 (38)19.3 ONU的远程管理功能 (50)19.4 ONU本地管理要求 (58)20 ONU硬件要求 (59)20.1 指示灯要求 (59)20.2 开关与按钮 (60)20.3 设备标签 (61)21 其它要求 (61)21.1 环境要求 (61)21.2 电源要求 (61)21.3 设备节能要求 (62)21.4 电气安全要求 (62)附 录 A ONU电源要求（暂定） (64)IIA.1 SFU电源要求 (64)A.2 MDU电源要求 (67)III前 言本标准是以ITU-T G.984和我国通信行业标准《接入网技术要求——吉比特无源光网络（GPON）》为基础，对企业标准前期相关版本修订完善后形成的。
天翼宽带政企网关A8-C(FTTO)安装教程
天翼宽带政企网关A8-C(FTTO)安装教程教程说明：此教程适用于天翼宽带政企网关A8-C，设备图片如下，其他设备请勿照搬此教程：一.登录界面介绍1.先在电脑上设置好IP地址：，子网掩码：，然将电脑连接到设备的内网口，在电脑上打开网页—在网址输入地址，回车。
会出现下图的界面2.点击注册，会弹出注册窗口，注册窗口会有2个信息，如下图所示，我们主要需要的就是LOID玛(电信外线终端施工单)，将这个信息填入，点击注册，然后等待注册成功，期间不需要做任何的操作。
如果注册不成功，请联系监控中心4553595，或者核心支撑值班电话3.接着返回登录界面，在用户名和密码处输入超级管理员和密码。
用户名：telecomadmin；密码：nE7jA%5m。
输入完毕跳入终端的配置界面如下图4.这个页面用于展现整个设备的基本情况，点击相应部分可以查看详细信息，接着点击“基础配置”会进入到配置界面，如下图：5.点击“WAN子接口”，我们会看到3条基本信息，1_Internet_R_41、2_Other_B_45和3_Management_voice_R_46。
其中1_Internet_R_41是宽带子接口信息，2_Other_B_45是IPTV子接口信息，3_Management_voice_R_46是网管和语音信息，如下图所示，如果LOID注册成功的话，会自动下发工单相对应的信息。
6.如果注册成功，但是没有下发相应的信息的话，就需要我们手动添加（宽带帐号密码根据实际情况填入，其他添加内容按照下图修改.）：1_Internet_R_41具体配置：2_Other_B_45子接口具体配置，这里大家需要注意一下，这个终端有9个内网口， IPTV（2_Other_B_45子接口）需要绑定其中的一个，当你确定需要的哪个端口后，需要在LAN绑定处绑定你需要的端口，如下图绑定了6、7、8、93_Management_voice_R_46具体配置当我们确认以上信息都配置成功且无问题后，我们点击“语音配置”，这个配置是为有电话业务用户配置的，配置界面如下：点击SIP，会出现如下图所示，在这个配置界面，我们需要配置的是注册服务器和代理服务器，其他不需要管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国电信GPON上行e8-C终端技术规范书中国电信GPON上行e8-C终端技术规范书中国电信集团公司2011年1月目录1. 前言12. 设备类型13. 物理接口要求23.1 网络侧接口要求23.1.1 GPON接口要求23.2 用户侧接口要求23.2.1 用户侧以太网接口要求23.2.2 WLAN接口要求 23.2.3 USB接口要求23.2.4 用户侧电话接口要求34. 功能要求34.1 网络协议及数据转发功能要求34.1.1 IP协议要求34.1.2 数据转发功能要求44.1.3 DNS功能要求54.1.4 IPv4地址治理及拨号治理功能要求6 4.1.5 IPv6地址治理及拨号治理功能要求10 4.1.6 IPv4 NAT 124.1.7 其它功能要求124.2 WLAN AP功能要求134.3 设备发觉功能要求164.4 业务发觉和操纵功能要求184.4.1 业务发觉184.4.2 业务操纵184.4.3 QoS功能要求194.5 语音功能处理要求204.5.1 功能要求204.5.2 业务要求254.5.3 软交换SIP协议要求254.5.4 IMS SIP协议要求284.5.5 H.248协议要求284.5.6 性能要求285. 安全要求295.1 网络访咨询的安全性295.2 用户侧接口安全性315.2.1 WLAN接入安全性315.3 用户侧登录安全性325.3.1 用户侧登录安全差不多要求32 5.3.2 电信爱护帐号335.3.3 家庭网关（e8）用户帐号335.4 设备安全性346. 治理和爱护要求346.1 差不多要求346.1.1 功能要求346.1.2 协议要求356.1.3 日志要求356.1.4 设备标识要求366.1.5 配置文件备份要求376.1.6 设备注册认证功能376.2 本地治理和配置要求396.2.1 本地治理差不多要求396.2.2 系统信息治理396.2.3 差不多配置426.2.4 高级配置436.2.5 设备治理466.2.6 配置文件的USB快速备份和复原49 6.2.7 网络诊断516.3 TR069远程治理和配置要求516.3.1 远程治理差不多要求516.3.2 远程参数配置和性能监测526.3.3 远程故障诊断功能576.3.4 设备告警功能586.3.5 远程链路坚持功能586.3.6 软件远程治理586.3.7 业务部署和操纵596.4 基于OMCI的EMS远程治理和配置要求 597. 性能要求607.1 路由转发性能要求607.1.1 吞吐量607.1.2 地址学习617.1.3 缓存大小617.1.4 安全处理要求617.2 WLAN无线性能指标617.2.1 WLAN吞吐量性能要求 617.2.2 WLAN覆盖性能要求627.2.3 WLAN接收灵敏度要求 627.3 可靠性638. 运行环境要求638.1 供电及功耗要求638.2 环境要求658.3 抗电磁干扰能力658.4 设备本身产生的电磁干扰要求668.5 过压过流爱护668.6 光接口安全性要求669. 软硬件要求669.1 硬件要求669.1.1 差不多要求669.1.2 硬件能力要求669.1.3 Flash储备空间规划679.1.4 指示灯要求689.1.5 开关与按钮699.2 软件要求699.2.1 差不多要求699.2.2 软件差不多架构709.2.3 程序加载709.2.4 软件开发环境要求709.2.5 要求提供的服务719.2.6 用户登录要求729.2.7 系统升级要求729.2.8 Linux文件系统结构要求72 9.2.9 Linux系统命令要求 749.2.10 接口1具体要求749.2.11 接口2具体要求7510. 差不多应用要求7610.1 强制门户功能7610.2 家庭监控7610.3 家庭储备7610.4 IPTV 7611. 家庭网关（e8）界面要求77 11.1 差不多要求7711.1.1 用户界面分类7711.1.2 界面整体风格要求7711.2 快速安装光盘7811.3 家庭网关（e8）外壳标签要求7911.4 设备外壳要求8011.5 家庭网关（e8）外包装要求8012. 其它要求8212.1 设备预配置要求8212.2 配件8412.3 随机文件8412.4 安全性要求8412.4.1 过电压过电流8412.4.2 电磁兼容性8412.4.3 3C认证85附录A （规范性附录）外包装要求材质及工艺要求85 A.1材质要求 85A.2工艺要求 85A.3可靠性86附录B （规范性附录）DHCP报文扩展87B.1 Vendor Specific Information(Option 43) 格式87 B.2 Vendor class identifier（Option 60）格式87 B.3 设备自动发觉流程88附录C （规范性附录）日志文件格式90C.1 文件格式90C.2 Syslog Message Severities 90附录D （规范性附录）告警信息91D.1 告警编号规则91D.2 设备告警信息列表92附录E （规范性附录）接口2协议94E.1协议数据包差不多结构94E.2接口操作命令定义96E.3协议流程104E.4 Retcode定义107E.5 固件参数属性要求108E.5.1 固件参数属性讲明108E.5.2 固件参数属性的操作109E.6 USB挂接点定义及命名规则109E.7通过ITMS设置启用或关闭中间件流程110附录F （规范性附录）接口2参数定义112F.1 PPPoE 112F.2 PPPoE代理功能 114F.3 DHCP SERVER 115F.4 PORT FORW ARDING 116F.5 WLAN 117F.6 USB接口操纵功能119F.7 IGMP PROXY 119F.8电信爱护帐号120F.9强制家庭门户功能120F.10 ALG功能开关121F.11 断线重连功能121F.12多终端上网121F.13网络服务治理122F.14治理平台URL 123F.15 W AN接口IP地址参数124F.16 DOWNLOAD参数124F.17 UPLOAD参数125F.18 TR069治理参数125F.19治理通道DNS地址126F.20 INTERNET通道实例标识参数126F.21电信扩展事件参数127F.22网关按键事件参数128附录G（规范性附录）基于逻辑ID的设备注册认证用户提示信息1 28G.1基于逻辑ID的设备注册认证用户提示信息128前言本规范为中国电信集团公司及其所属企业（以下简称“中国电信”）进行GPON上行的e8-C终端设备集中采购的技术要求。
下文中的“设备”如无专门讲明均指GPON上行的e8-C终端。
中国电信在任何时候保留和拥有对本规范书的讲明权和修改权。
本规范书只是针对中国电信近期宽带接入网建设的要求，中国电信有权在签订合同前，按照需要修改和补充本规范书，修改补充后的最终规范书将作为合同的组成部分。
未经中国电信书面许可，厂家不得以任何形式向第三方透露本规范书内容。
厂家应提供其设备的信产部入网证、3C认证、无委会认证及有关测试报告。
厂家需要在应标时澄清或承诺该款设备在中国电信组织的招标测试过程中显现咨询题的解决时刻。
厂家应承诺：在供货时提供最新版本的e8-C用户端设备。
供货设备已解决集采测试中显现的所有咨询题，并形成稳固的供货版本。
厂家应对以下提出的每一项要求（包括规范性附录中的要求），如实地讲明其设备的支持程度。
第一对实现或满足程度明确做出“满足”、“不满足”、“部分满足”等应答，然后做出具体、详细的讲明。
不得使用“明白”、“明白得”等词语。
在答复中，要求明确满足的程度，凡采纳“详见”、“参见”方式讲明的，应指明参见文档的具体章节或页码。
如无专门讲明，厂家声明支持的功能应为设备已实现的功能，不包括有能力支持但尚未实现的、近期将要实现的、以后打算实现的功能。
中国电信将适时进行验证测试，如发觉厂家声明支持的功能和性能要求与测试结果不符，中国电信将依法保留采取进一步措施的权益。
设备类型本技术规范的设备类型：线路侧接口为GPON；用户侧接口具备4个以太网接口、1个USB接口、2（或1）个FXS接口，同时支持802. 11n WLAN AP接口。
厂家应详细列出此次应标的设备型号、设备软硬件版本、GPON芯片、网关套片、WLAN芯片型号等信息。
物理接口要求网络侧接口要求GPON接口要求应至少支持《中国电信GPON设备技术要求（V1.2）》。
中国电信正在制定《中国电信GPON设备技术要求（V2.0）》，厂商应承诺在其正式版本公布3个月后提供支持该标准的商用软件版本，并按照中国电信的安排对已部署的设备进行免费升级。
应采纳Class B+光模块或者Class C+光模块，下行应使用1490±10 nm波长，上行应使用1310±20nm波长，光接口的其余参数应符合G.98 4.2 Amd1和Amd2的有关要求。
用户侧接口要求用户侧以太网接口要求应是10/100 Base-T Ethernet接口，应符合IEEE802.3标准，应支持采纳直连网线进行连接，应支持自动校验连接网线的功能。
应符合IEEE 802.3az EEE标准。
WLAN接口要求应符合IEEE 802.11n协议（详细要求见4.2），同时通过Wi-Fi联盟互操作性认证。
USB接口要求支持USB Host接口，应符合2.0规范，应支持Full Speed速率要求，能够支持Hi-Speed速率要求。
当家庭网关具有1个USB接口时，在USB接口外接1个USB设备情形下，接口的最大工作电流不超过500mA；在USB接口下挂USB Hu b的情形下，接口的最大工作电流能达到1000mA。
USB接口应支持USB Mass Storage类下定义的所有的子类及传输协议，须能识不并加载标准的USB Mass Storage类设备；应支持FAT、FAT32、NTFS的分区格式。
用户侧电话接口要求e8-C终端应至少提供一个FXS接口（采纳RJ11形式），应符合YD N065《邮电部电话交换设备总技术规范书》要求。
每个FXS接口应支持4部一般电话机同时接入且功能正常。
功能要求除专门标明外，本章的要求同时适用于家庭网关启用IPv4、IPv6或IP v4/v6双栈的情形。
网络协议及数据转发功能要求在网络侧，家庭网关（e8）设备应与网络设备配合，完成用户接入、网络地址分配、用户信息认证等治理操纵功能，以支撑网络运营。
在用户侧，家庭网关（e8）设备应该能够支持家庭网络运行，提供如地址分配、地址解析等治理服务功能。
