多米诺喷码机操作手册ppt课件
喷码机培训PPT课件
理论篇
1.喷码机结构简介 1.1 机器外观 1.2 内部结构 1.3 喷头结构 1.4 操作面板 2.油墨管路工作原理 2.1 油墨管路原理图 2.2 管路介绍 2.3 消耗品 2.4 整机维护功能介绍 3.安全知识
操作篇
4.基本操作知识 4.1 日常开关机 4.2 开关墨线 4.3 清洗喷头 4.4 喷头维护操作 4.5 信息编辑 5. 维护保养 5.1 维护保养的重要性 5.2 保养计划 5.3 清洁机器 6. 故障处理 6.1 喷头盖未合（84） 6.2 充电检测故障（81） 6.3 高压故障（87&86） 6.4 回收故障（85） 6.5 喷印不良 6.6 浓度故障（70&83） 6.7 无故障显示，但不喷印 6.8 喷印速度报警（40&48） 6.9 油墨管路故障（71～79）
11
3. 墨点的偏转
4. 墨点的回收
并不是墨线中的每一个墨点都用于喷 印字符；那些不用喷印的墨点并不充 电。不充电的墨点穿越高压偏转板时 不发生偏转并保持一个直线运动而射 入到回收槽（位于喷头的末端）。真 空发生器所产生的真空将不用的墨水 回收到墨水盒中加入墨水系统的循环。
12
如果您的喷码机使用易燃油墨或易燃添加剂 □ 在喷码机附近不得存放装有油墨、添加 机清洁 用品以及浸过油墨的抹布（即使已挥发干燥 □ 在喷码机附近（距离不超过10米）放置 粉灭火 器。 □ 禁止在喷码机附近吸烟。在喷码机附近 禁止
吸烟》的标牌。
□ 应保持喷码机的清洁，因为干燥的油墨也 □ 油墨桶、添加剂桶和清洁剂桶的盖子应 通风的 环境中储存
禁止吸烟
13
14
15
16
17
4.基本操作知识 4.1 日常开关机
多米诺A系列操作手册

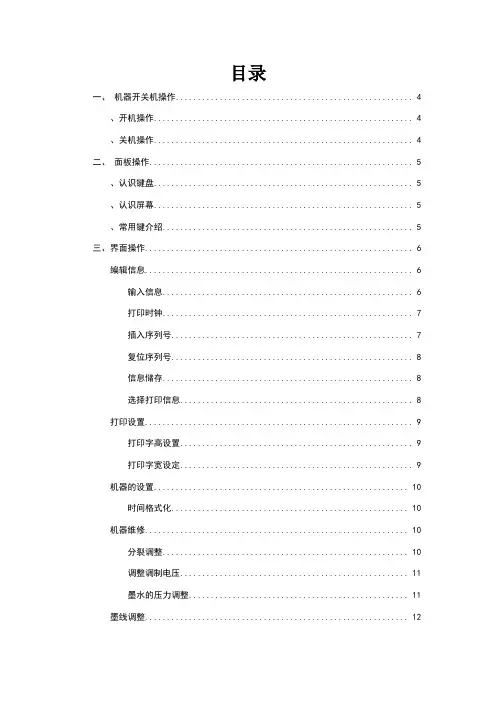

目录一、机器开关机操作 (4)、开机操作 (4)、关机操作 (4)二、面板操作 (5)、认识键盘 (5)、认识屏幕 (5)、常用键介绍 (5)三、界面操作 (6)编辑信息 (6)输入信息 (6)打印时钟 (7)插入序列号 (7)复位序列号 (8)信息储存 (8)选择打印信息 (8)打印设置 (9)打印字高设置 (9)打印字宽设定 (9)机器的设置 (10)时间格式化 (10)机器维修 (10)分裂调整 (10)调整调制电压 (11)墨水的压力调整 (11)墨线调整 (12)墨线调整示意图 (12)标准墨线的位置 (12)打印头清洗 (12)清洗图示 (12)喷嘴板拆洗 (13)拆洗充电槽 (13)四A系列喷码机的结构 (14)打印头 (14)墨滴发生器 (14)喷嘴 (14)充电槽 (14)高压极板 (14)回收管 (14)喷头电磁阀 (15)加热器 (15)墨水系统 (15)墨水箱 (15)溶剂箱 (15)泵组件 (15)减压阀 (16)电磁阀 (16)粘度计 (16)文氏管 (17)压力传感器 (17)过滤器 (17)冷凝器 (17)墨水温度传感器 (17)墨水管路的分析 (18)主回路 (18)供墨回路 (18)粘度计检测回路 (18)溶剂添加回路 (19)自动清洗回路 (19)电子系统 (20)主控板 (20)击打控制板 (20)打印控制 (20)显示面板 (21)外接口板 (21)墨水接口板 (21)电子系统各接口介绍 (21)外部接口板 (21)打印控制板 (22)墨水系统接口板 (22)五故障查询 (23)简单的故障排查 (23)高压故障 (23)充电故障 (23)充电相位检测故障 (24)回收管故障 (24)墨水粘度故障 (24)打印字符不完整 (25)远离回收口侧丢点 (25)打印字符变形 (25)回收口积墨 (25)一、机器开关机操作、开机操作按下箱体左侧的按钮（1）代表墨线打开/关闭的绿灯开始闪烁。
多米诺小字喷码机操作指引
喷码机操作指引：1.开机和关机步骤开机先按电源，再按墨线开关，待机器状态显示“可以打印”即可以使用。
关机时则应反之。
不正常开关机，有可能导致回收管和喷嘴堵塞。
2．平时应该注意喷头的清洁工作。
建议在使用喷码机前先清洗一下喷头，包括偏转板，充电槽和回收管，并用布或吹气将偏转板弄干。
注意，偏转板应该是干净干燥的，否则会出现高压故障报警。
3．更换主墨水箱的步骤（机器提示“必须在24小时内更换墨水”和“必须在2小时内更换墨水”等信息时需要更换主墨水箱）#先关闭墨线，在机器待机的状态下进行下面操作#按；再选择；接着按；提示输入质量编号，每一个主墨水箱的标签上都有一个质量编号，将其输入；再按；如果键入的是正确的代码，则信息条将显示“质量号正确,此主墨水箱可以安装”，主墨水箱运行时间将复位，而警告也将取消。
然后关闭喷码机。
将旧的墨水箱卸下来，装上新的墨水，最后开机，机器会自动排气，排气结束后，就可以开机使用了。
#如果键入的代码不正确，请检查并重新输入。
#4．更换墨水盒和溶剂盒如下图操作即可5．打印头结构需保持喷头清洁6．高压故障高压板上有墨水会导致高压故障，只需先关机，再清洗并擦干偏转板，再开机使用即可。
其他故障，请联系我们，提供详情。
7．打印不良的一般处理步骤#先检查回收管是否积墨，清洗回收管#检查墨线位置是否正确，如需要请调整墨线#检查机器的状态，粘度值是否正常，字高是否设置得过低，机器有无接地等等#检查机器参数，包括压力，调制电压值，如需要请调整8．正确的墨线位置，供参考正面拿起喷头，俯视看墨线，如果想象是一个钟表的话，墨线位置应该在9点钟位置，距离9点钟管壁约25%。
9.调整墨线方法需要先准备好1.5mm内六角10．机器保养为了保持机器的高稳定性，机器应该定期保养，大约使用2000小时或是半年保养一次。
保养需要清洗管路和更换过滤器，此操作由多米诺工程师操作，客户只需购买保养卡即可，详情请联系相关我们（8008200205）。
多米诺喷码机简要操作手册
多米诺喷码机的一般操作墨路压力设置值：75微米喷嘴：2700±30060微米喷嘴：3000±30040微米喷嘴：4000±300维修步骤(大概）：•查看事件记录；对不同的故障在开机的时候主要针对该故障观察。
•开机（快速开机）观察机器是否正常。
注意喷嘴电磁阀刚打开的时候，墨线位置是否正常。
•察看调制电压窗口（分裂情况），调整设置调制电压值（设置值为分裂窗口最小和最大值的中间值）•编写好信息后模拟打印一次，看看打印效果，不同的效果，不同的方法处理。
•维修主要用到初级服务菜单及高级服务菜单（初级服务菜单密码SERVICE，高级服务菜单密码MAIGRET），主要菜单有：初级服务菜单：打印头——调整调制电压值（墨点分离情况）墨水系统——调整墨路压力（开关机、快速开关机、开墨线）外部打印信号——产品检测信号高低电平、信号产生源、划速率事件记录——查看机器近段时间报过的故障z打印头的调制电压能直接影响分裂和打印效果，必须调整窗口在800个单位以上（有八个窗口均分裂良好）z墨水系统中的墨路压力大小也是直接影响分裂效果，可以适应增加减少几百个单位。
开关机方法：正常开机----长按3秒“开机键”或者在“打印头”按“开机”键正常关机----长按3秒“开机键”或者在“打印头”按“关机”键快速开机----在“打印头”里先按一次“放弃一次机器清洗”再按一次“开机”快速关机----直接在“打印头”按一次“快速关机”快速开墨线----在“打印头”里先按一次“放弃一次机器清洗”再按一次“开墨线”•外部打印信号——可以调整为高电平低电平（高电平为检测到产品马上打印，低电平为检测到产品过后打印）划速率产生源可分内部和外部，内部为机器控制，外部为同步器控制。
•事件记录——记录着最近时间机器的事件，维修时可以针对不同的故障进行维修。
•手动开墨线法：打开“供墨电磁阀”-----打开“泵状态”-----待墨路压力目前值接近2000左右时，在“规则”处选择“压力”，最后待墨路压力目前值接近墨路压力设置值时，打开“喷嘴电磁阀”。
多米诺A系列操作手册
目录一、机器开关机操作 (3)、开机操作 (3)、关机操作 (3)二、面板操作3、认识键盘3、认识屏幕4、常用键介绍 4三、界面操作 5编辑信息 5输入信息 5打印时钟 5插入序列号5复位序列号6信息储存 6选择打印信息 6打印设置 7打印字高设置 7打印字宽设定 7机器的设置7时间格式化7机器维修 8分裂调整 8调整调制电压 8墨水的压力调整8墨线调整 9墨线调整示意图9标准墨线的位置9打印头清洗9清洗图示 10喷嘴板拆洗10拆洗充电槽10四A系列喷码机的结构10打印头11墨滴发生器11喷嘴11充电槽11高压极板 11回收管11喷头电磁阀11加热器11墨水系统 11墨水箱11溶剂箱12泵组件12减压阀12电磁阀12粘度计12文氏管12压力传感器13过滤器13冷凝器13墨水温度传感器13墨水管路的分析13主回路13供墨回路 13粘度计检测回路14溶剂添加回路 14自动清洗回路 14电子系统 15主控板15击打控制板15打印控制 15显示面板 15外接口板 15墨水接口板16电子系统各接口介绍16外部接口板16打印控制板16墨水系统接口板16五故障查询17简单的故障排查17高压故障 17充电故障 17充电相位检测故障17回收管故障17墨水粘度故障 18打印字符不完整18远离回收口侧丢点18打印字符变形 18回收口积墨18机器开关机操作、开机操作按下箱体左侧的按钮代表墨线打开/关闭的绿灯开始闪烁。
状态栏显示“机器初始化”。
状态栏显示变为“打印机关闭”，绿灯停止闪烁而关闭。
（此时打印机已经为墨线打开而准备好了。
按下墨线打开/关闭按钮如图一所示2至3秒钟，直到听到“嘟”的一声。
）状态栏显示信息“执行程序”。
代表墨线打开/关闭的绿灯开始闪烁。
状态栏显示变为“打印机准备好”，绿灯常亮、关机操作按下墨线打开/关闭键2至3秒钟，直到听到“嘟”一声响（关机程序自动执行的，大约需要三分钟）状态栏显示“程序关闭”代表墨线打开/关闭的绿灯开始闪烁状态栏显示变为“打印机关闭”绿灯停止闪烁而关闭。
多米诺喷码机操作手册 ppt课件
班次代码
插入图案
文本分区
设置 时钟偏移
开启 机器码
机器码 文字
特殊设置
目前信息特殊设置菜单
退出
信息 粗体打印
信息 翻转功能
信息 颠倒功能
重复打印
设置 信息偏移
选择 外部信息
存儲打印信息菜单
选择信息 打印信息
停止打 印
保存信 息
删除信 息
显示
向电脑卡
存儲状态 输出信息 p：目录
输入信息 r: 目录
A100无此功能
选择图标
故障显示 设置
显示墨水 数据
+
冷凝器工作模式 冷凝器温度设置 睡眠模式
放弃 确定
飞行时间补偿 产品检测信号反馈 产品检测信号响应时间
放弃
确定
开机模式 待机时间
调制电压斜率设置 加热器设置 频闪灯 调制模式
导管长度补偿 加热器温度设置 频闪灯源 调制电压设置
放弃 确定 墨线特性测试 充电电压设置
为必须熟练掌握的功能，详细介绍参见操作手册！
•ppt课件
•44
信息存储菜单
存儲打印信息菜单
选择信息 打印信息
停止打 印
保存信 息
删除信 息
显示 存儲状态
向电脑卡 输出信息
p：目录
输入信息 r: 目录
注意：A100机型无此功能！
存儲图案
停止 所有打印
信息搜索
存儲图案
放弃 确定
创建图案
编辑图案
删除图案
•ppt课件
•3
前面板与控制装置
•ppt课件
•4
主题菜单键
•ppt课件
•5
通用键
•ppt课件
Domino G 系列 产品手册说明书
多米诺标识科技有限公司
上海浦东金桥出口加工区 云桥路1150号 邮编：201206 电话： +862150509999-2328 网址：
EPT069906 第 11 版 2021 年 6 月
溅洒与处置
警告：
易燃材料。火灾风险。
不得让墨水干燥或积累干燥墨水。一些干燥墨水极为易燃。应立刻清理所有溅洒墨 水。
考虑到人员安全，溅洒出的墨水必须尽快用合适溶剂材料清理。必须小心防止溅洒或清理后的残留 物进入下水道或污水系统。
墨水和相关液体可以导电，因此清理溅洒时必须关闭控制器电源。
习惯或动作。 • 必须避免接触眼睛。如果存在溅洒或起雾风险，必须始终佩戴合适的眼睛防护设备。如果墨水
进入眼睛，首先应用盐水(如果没有盐水，则用清水)微净化受影响的眼睛 15 分钟，小心不要让 水流入未受影响的眼睛。必须立刻就医。 • 大多数墨水含有可伤害皮肤的溶剂。必须始终采取良好工作做法，执行风险评估。提供安全数 据表，给出个人防护设备建议。大多数手套提供有限短时接触防护，必须定期以及在任何溅洒 后更换。 • 许多墨水含有容易蒸发并被吸入的的材料。必须提供良好通风。 • 任何用过的清洁材料，如抹布、纸巾，是潜在火灾危险。使用后必须收集进行安全处置。接触 墨水后，必须在最近的清洗设施尽快清洗所有可能的痕迹。
警告：
可导致死亡或受伤的危险。
注意：
可导致设备损坏或环境破坏的危险。
注释：其他重要信息。
符号
本产品手册通过以下符号强调符号下方程序使用的具体警告和注意事项。 警告或注意，阅读并遵守警告或注意文本，避免人员受伤、设备损坏或环境破坏。
多米诺喷码机操作规程
多米诺喷码机操作规程1、首先应使打印机保持清洁并及时擦除积淀的墨水。
对所使用的每一种墨水都必须使用正确的清洗液进行清洗，清洗液必须存放在正确的清洗液瓶中。
2、必须防止打印机的液体接触皮肤或进入眼睛或口腔。
如果在操作过程总液体有可能与身体的某部位接触，则应穿着适当的防护工作服。
3、在清洗机箱内喷溅墨水前必须关闭电源。
1）启动时按下机箱左边的开关；2）检查墨线开/关键的绿色指示灯开始闪烁；3）等候至：状态条信息变为Printer Off（打印机开关），绿色指示灯停止闪烁并关闭；4、按住墨线开/关键2-3秒钟，等候至：状态信息变为为Ready toPrint（做好打印准备），绿色指示灯亮起，打印机现在已经准备好打印信息了；5、关闭时按住墨线开/关2-3秒钟，检查墨线开/关键的绿色指示灯开始闪烁，等候至：状态条信息变为Printer Off（打印机关闭）；绿色指示灯停止闪烁并亮起，按下机箱左边的开关；6、更换稀释剂和墨水盒时，先提出已用完的墨水盒，然后取下新墨水盒的顶盖，倒扣在稀释剂箱上，向下压紧并且装好墨水。
7、更换主墨水箱时，先按下机器设置—选择更换墨水箱—输入墨水箱标签上游的质量代码—选择确定—按下锁定—关闭打印机—关闭打印机电源—取下横块—取下旧的墨水箱—安装新的墨水箱。
8、清洁打印头在清洗后，要用干布擦干所有零件。
9、选择和打印储存的信息时，先按下信息储存件—按下滚动键移动键选项，并找到选择信息—按下选择信息下面的键，屏幕将显示信息列表—用光标键把突显条移动到要求的信息名称处—从键选项中选择确定，屏幕只显示被选中的信息名称—按下信息编辑键，屏幕将显示完整的信息—从键选项中选择打印信息，如果这事墨线已经开启，喷码机每接收到一次开始打印的信号就会打印一次信息。
10、创建和打印新信息时，先按下信息编辑键—按下标签下面的键，从键选项中选择新信息—创建信息）选择字体大小，键入信息等）--从键选项中选择打印信息，如果这时墨线已经开启，喷码机每接收到一次开始打印信号就会打印一次信息，保存信息时先按下信息储存键—按下标签下面的键，从键的选项中选择保存信息—键入信息名—按下标签下面的键，从键选项中选择确定。
多米诺A系列操作手册
目录一、机器开关机操作 (3)1.1、开机操作 (3)2.2、关机操作 (3)二、面板操作 (3)2.1、认识键盘 (3)2.2、认识屏幕 (4)2.3、常用键介绍 (4)三、界面操作 (5)3.1编辑信息 (5)3.1.1输入信息 (5)3.1.2打印时钟 (5)3.1.3插入序列号 (5)3.1.4复位序列号 (6)3.1.5信息储存 (6)3.1.6选择打印信息 (6)3.2打印设置 (7)3.2.1打印字高设置 (7)3.2.2打印字宽设定 (7)3.3机器的设置 (7)3.1.1时间格式化 (7)3.4机器维修 (8)3.4.1分裂调整 (8)3.4.2调整调制电压 (8)3.4.3墨水的压力调整 (9)3.5墨线调整 (9)3.5.1墨线调整示意图 (9)3.5.2标准墨线的位置 (9)3.6打印头清洗 (10)3.6.1清洗图示 (10)3.6.2喷嘴板拆洗 (10)3.6.3拆洗充电槽 (10)四A系列喷码机的结构 (11)4.1打印头 (11)4.1.1墨滴发生器 (11)4.1.2喷嘴 (11)4.1.3充电槽 (11)4.1.4高压极板 (11)4.1.5回收管 (11)4.1.6喷头电磁阀 (11)4.1.7加热器 (11)4.2墨水系统 (12)4.2.1墨水箱 (12)4.2.2溶剂箱 (12)4.2.3泵组件 (12)4.2.4减压阀 (12)4.2.5电磁阀 (12)4.2.6粘度计 (12)4.2.7文氏管 (13)4.2.8压力传感器 (13)4.2.9过滤器 (13)4.2.10冷凝器 (13)4.2.11墨水温度传感器 (13)4.3墨水管路的分析 (13)4.3.1主回路 (13)4.3.2供墨回路 (14)4.3.3粘度计检测回路 (14)4.3.4溶剂添加回路 (14)4.3.5自动清洗回路 (14)4.4电子系统 (15)4.4.1主控板 (15)4.4.2击打控制板 (15)4.4.3打印控制 (15)4.4.4显示面板 (15)4.4.5外接口板 (15)4.4.6墨水接口板 (16)4.5电子系统各接口介绍 (16)4.5.1外部接口板 (16)4.5.2打印控制板 (16)4.5.3墨水系统接口板 (16)五故障查询 (17)5.1简单的故障排查 (17)5.1.1高压故障 (17)5.1.2充电故障 (17)5.1.3充电相位检测故障 (17)5.1.4回收管故障 (17)5.1.5墨水粘度故障 (18)5.1.6打印字符不完整 (18)5.1.7远离回收口侧丢点 (18)5.1.8打印字符变形 (18)5.1.9回收口积墨 (18)一、机器开关机操作1.1、开机操作按下箱体左侧的按钮（1）代表墨线打开/关闭的绿灯开始闪烁。
多米诺 工程师入门培训 共95页PPT资料
CIJ = Continuous Ink Jet
Willett / Videojet
LASER 激光机
LA / LPA 贴标机
TTO (EFP) 热转印印刷机
RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案 2
培训目标：
通过入门培训，必须掌握以下内容：
1. 掌握喷码机的安全及防范 2. 了解喷码机的运行原理 3. 了解喷码机的结构 4. 掌握喷码机的一级/二级菜单操作
1. 创建、编辑喷印信息 2. 喷码机参数调整 3. 日常维护参数调整
在喷码机附件不能吸烟，禁止任何明火 正确储存和运输墨水、溶剂和清洗剂(2-35度) 储存仓库保持通风
RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案 10
安全问题----化学品标识及防范
第3项 高闪点液体 指闭杯闪点在23℃至61℃的液体。 该类气体有毒，对人畜有强烈的毒害、
阅读或理解MSDS资料，在VJ英文网站可下载墨水/ 溶剂的MSDS资料
MSDS----Material Safety Data Sheets
RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案 14
威利产品系列
LCM (DOD) 大字机来自CIJ 小字机5. 掌握喷码机的日常维护保养
RELIABILITY TOTAL SOLUTIONS PROVIDER 稳定可靠 整体解决方案 3
主要内容( 2.5天时间)
喷码机操作安全知识 ------------------------- P5-114
威利产品系列发展 ---------------------------- P15-17
多米诺A系列操作手册
目录一、机器开关机操作 (4)、开机操作 (4)、关机操作 (4)二、面板操作 (5)、认识键盘 (5)、认识屏幕 (5)、常用键介绍 (5)三、界面操作 (6)编辑信息 (6)输入信息 (6)打印时钟 (7)插入序列号 (7)复位序列号 (8)信息储存 (8)选择打印信息 (8)打印设置 (9)打印字高设置 (9)打印字宽设定 (9)机器的设置 (10)时间格式化 (10)机器维修 (10)分裂调整 (10)调整调制电压 (11)墨水的压力调整 (11)墨线调整 (12)墨线调整示意图 (12)标准墨线的位置 (12)打印头清洗 (12)清洗图示 (12)喷嘴板拆洗 (13)拆洗充电槽 (13)四A系列喷码机的结构 (14)打印头 (14)墨滴发生器 (14)喷嘴 (14)充电槽 (14)高压极板 (14)回收管 (14)喷头电磁阀 (15)加热器 (15)墨水系统 (15)墨水箱 (15)溶剂箱 (15)泵组件 (15)减压阀 (16)电磁阀 (16)粘度计 (16)文氏管 (17)压力传感器 (17)过滤器 (17)冷凝器 (17)墨水温度传感器 (17)墨水管路的分析 (18)主回路 (18)供墨回路 (18)粘度计检测回路 (18)溶剂添加回路 (19)自动清洗回路 (19)电子系统 (20)主控板 (20)击打控制板 (20)打印控制 (20)显示面板 (21)外接口板 (21)墨水接口板 (21)电子系统各接口介绍 (21)外部接口板 (21)打印控制板 (22)墨水系统接口板 (22)五故障查询 (23)简单的故障排查 (23)高压故障 (23)充电故障 (23)充电相位检测故障 (24)回收管故障 (24)墨水粘度故障 (24)打印字符不完整 (25)远离回收口侧丢点 (25)打印字符变形 (25)回收口积墨 (25)一、机器开关机操作、开机操作按下箱体左侧的按钮（1）代表墨线打开/关闭的绿灯开始闪烁。
多米诺喷码机原理培训ppt课件
• 墨线位置。 通过利用特殊的凸轮机构对墨滴发生器（及喷嘴）进行 对正调节，可使墨线对准回收管。 • 回收管。 回收管收集的墨水被机箱内的墨水泵抽回墨水系统重新使 用。打印头内的回收管系统包括回收管，一小段管路和由与底座保持 电绝缘的一段管子组成的回收管传感器组成。通过监视流过回收管传 感器之间的墨水的电流的连续性，就能检测到墨水是否被正确回收。 • 墨水压力。 在某个最佳墨水工作压力（约 42 磅／平方英寸或 2900 毫巴，Pinpoint 型喷码机为 4000 毫巴或 60 磅／平方英寸）下可 保证最佳的打印质量，但只要压力保持在这个最佳压力左右的一定范 围内都能获得令人满意的打印质量。在令人满意的打印质量限度内的 压力区间被称为压力窗口，其大小取决于墨水的类型。 • 自动清洗。 当墨线被关闭后，自动清洗回路即对墨滴发生器、喷嘴 和回收管进行清洗
偏转原理：
带电粒子在电场中受力的作用
充电原理:
同电相斥，异电相吸
• 墨线。 墨线是由墨滴发生器组件产生的，组件包括带有喷嘴板的 墨滴发生器，墨线就是从喷嘴板中射出来的。墨滴发生器中装有 可在墨水中产生超声压力波的驱动杆。墨滴发生器中还装有加热 器，并通过埋置在墨滴发生器壁中的传感器控制温度。对墨水进 行加热可减少环境温度改变所造成的影响，并可缩短某些类型的 墨水的干燥时间。当墨线被关闭后，由电磁阀控制的阀塞就会把 喷嘴封住。控制系统具有排气功能，在排气过程中通过墨滴发生 器的墨水的流量会增大，并可排除残余的空气或固体物质。 • 墨滴分裂。 通过对墨水粘度和驱动杆振动的精密控制，可使墨线 在充电槽内分裂成很多个墨滴。电子系统还可精密控制充电槽的 充电电压的加压时间相对于墨滴形成时间的关系。当墨滴穿过充 电槽时，某些型号的支架可让操作员通过安装在打印头防护套上 的透镜观察墨线。该透镜的原理是利用了与墨滴保持同步的发光 二极管的频闪效应。 • 墨滴偏转。 偏转板安装在绝缘底座上，这样可使偏转板的高电压 与其他部件绝缘。系统的保护电路可使电压在触及人体的瞬间消 失，因此，这个电压对人体是无害的。右侧偏转板偏转一定角度， 因此能使墨线发生较大的偏转。但 Pinpoint 型喷码机的情况与 此不同，该型号喷码机不需要较宽的偏转范围。
多米诺A100喷码机操作指导书
多米诺A100喷码机操作指导书深圳宝嘉能源有限公司编号﹕WI-GC-SOP-630-35 版本﹕A 第 1 页共 6 页制定日期 2007-7-10 多米诺 A100 操作指导书制定部门工程部适用型号 A－100控制面板光纤定位传感器打印传输带打印喷头传输带速度设置面板示意图1.主题菜单键 8 个，光标键 4 个，加减键 2 个，开关机键 1 个（一键开关机），字符键 36 个，功能选择键 4 个，翻页键 2 个。
2. 认识屏幕1屏幕说明： A. B. C. D. E. F. G. 3. 提示栏：先是目前的警告或者故障。
如，请添加新的溶剂盒。
可按下空格键消除提示。
如果有多条警告，则会更具重要性一次显示，需要多次按下空格键确认。
状态栏：可以显示喷码机目前的状态。
如，喷码机关闭；喷码机已可以打印；工作区：按下不同的主题键会显示不同的工作区域。
信息栏：提供简单的信息提示。
如，以可以打印此信息屏幕序号：先是当前屏幕的序号。
翻页：可按下屏幕下方对应的键，对当前屏幕进行翻页。
功能选择：可按下屏幕下方的对应键，进行各种操作。
常用键介绍A.8 个主题键屏幕锁定键：可以用密码保护其他主题键维修键：可进入喷码机服务菜单信息编辑键：可进入信息编写菜单信息储存键：可进入信息储存选择，图案创建等2存储卡菜单键：可进行存储卡操作，对用户基本上没有用处。
打印设置菜单键：可进入打印设置菜单。
对打印的信息进行各种设置，比如打印延时，翻转打印。
机器设置菜单键：可进入机器设置菜单。
比如修改机器时钟，更换墨水等打印监视键：只有在机器正在打印的时候，显示当前正在被打印的内容 B.开关机键按下此键 3 秒左右，可开机或者关机（一键开机）左边绿色代表电源。
红色为红色警报灯。
黄色为橙色警报灯。
绿色为墨线状态灯。
C.字符删除键字符删除键：在编写信息是想删除某些字符的话，可以用此键并配合光标键完成操作。
3一、开关机开机 1. 按下机器左侧的电源按钮。
多米诺A系列操作手册
目录一、机器开关机操作 (3)、开机操作 (3)、关机操作 (3)二、面板操作 (3)、认识键盘 (3)、认识屏幕 (4)、常用键介绍 (4)三、界面操作 (5)编辑信息 (5)输入信息 (5)打印时钟 (5)插入序列号 (5)复位序列号 (6)信息储存 (6)选择打印信息 (6)打印设置 (7)打印字高设置 (7)打印字宽设定 (7)机器的设置 (7)时间格式化 (7)机器维修 (8)分裂调整 (8)调整调制电压 (8)墨水的压力调整 (9)墨线调整 (9)墨线调整示意图 (9)标准墨线的位置 (9)打印头清洗 (10)清洗图示 (10)喷嘴板拆洗 (10)拆洗充电槽 (10)四A系列喷码机的结构 (11)打印头 (11)墨滴发生器 (11)喷嘴 (11)充电槽 (11)高压极板 (11)回收管 (11)喷头电磁阀 (11)加热器 (11)墨水系统 (12)墨水箱 (12)溶剂箱 (12)泵组件 (12)减压阀 (12)电磁阀 (12)粘度计 (12)文氏管 (13)压力传感器 (13)过滤器 (13)冷凝器 (13)墨水温度传感器 (13)墨水管路的分析 (13)主回路 (13)供墨回路 (14)粘度计检测回路 (14)溶剂添加回路 (14)自动清洗回路 (14)电子系统 (15)主控板 (15)击打控制板 (15)打印控制 (15)显示面板 (15)外接口板 (15)墨水接口板 (16)电子系统各接口介绍 (16)外部接口板 (16)打印控制板 (16)墨水系统接口板 (16)五故障查询 (17)简单的故障排查 (17)高压故障 (17)充电故障 (17)充电相位检测故障 (17)回收管故障 (17)墨水粘度故障 (18)打印字符不完整 (18)远离回收口侧丢点 (18)打印字符变形 (18)回收口积墨 (18)一、机器开关机操作、开机操作按下箱体左侧的按钮（1）代表墨线打开/关闭的绿灯开始闪烁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
充电槽有墨水 关闭墨线，清洗并吹干充电槽，重新开机。
墨水箱空 墨水箱液位低于下限，安装小墨盒或更换新的主墨水箱。
溶剂盒空 溶剂箱液位低于下限，安装新的溶剂盒。
打印信号
事件记录
备份
机器参数
外部打印参数设置
放弃
确定
模拟 开启单次 模拟打印 打印一次 模拟打印
关闭单次 模拟打印
电脑卡读写菜单
向卡
从卡
向卡
从卡
输出信息 调入信息 输出图案 调入图案
•14
产品模拟打印功能
退出
开始定数 开始连续 模拟打印 模拟打印
关闭 模拟打印
创建打印信息
选择和打印存储的信息
按下信息存儲键。 按下滚动建移动键选项，找到“选择信息”。
按下“选择信息”下面的键。屏幕将显示信息列表。 用光标键将光标条移到需要选择的信息名称上。
从键选项中选择“确定”。屏幕将只显示被选中的信息的名 称。
按下信息编辑键。屏幕将显示完整的信息内容。
从键选项中选择“打印信息”。如果这时喷码机已可以喷印， 那么喷码机每接收到一次开始打印信号就会打印一次信息。
信息
信息
信息
粗体打印 翻转功能 颠倒功能
重复打印
打印执行
打印延时 复位 序列号
改变字高
改变字宽
机器参数设置菜单
串行 墨水 产品 星期 月份 小时 时钟 口令 设置 按键 更换 主时钟 接口 数据 计数器 名称 名称 代码 格式设置 设置 货币符号 声音 主墨水箱
服务菜单
打印头 墨水系统
墨水黏度
外部
系统参数
•18
常见故障/警告信息
安装新的墨水盒 墨水箱液位低，安装新墨水盒。
安装新的稀释剂盒 稀释剂箱液位低，安装新稀释剂盒。
墨水箱时限已到 墨水寿命已经到期，安装新的主墨水箱。
高压故障 高压跳闸，可能高压板上有墨水。检查喷头并在必要时清 洁高压板。
回收管故障 墨线未射进回收管，检查墨线位置和喷嘴是否堵塞。
信息了。
•7
关机
按下墨线开/关键2-3秒 钟。
检查墨线开/关键的绿色 指示灯开始闪烁。
等候至：状态栏信息变 为“喷码机关闭”。
绿色指示灯停止闪烁并 关闭。
按下机箱左边的电源开 关。
•8
更换墨水盒和溶剂盒
注意：如果立即进行更换工作，则不必关闭喷码机！
•9
更换主墨水箱
1. 关闭喷码机，确 定信息栏状态为 “喷码机关闭”。
•12
主题键菜单
编辑打印信息菜单
打印信息
选择
插入时钟
打印字体
插入 序列号
编辑 信息特性
建立信息
粗体打印 开/关
双倍字距 开/关
班次代码
插入图案
文本分区
设置 时钟偏移
开启 机器码
机器码 文字
特殊设置
目前信息特殊设置菜单
退出
信息 粗体打印
信息 翻转功能
信息 颠倒功能
重复打印
设置 信息偏移
选择 外部信息
• 从键选项中选择“确定”。
•16
删除信息
按下信息存儲键。 从键选项中选择“删除信息”。屏幕将显示以存儲的
信息列表。 用光标键将光标条移到需要删除的信息名称上。
从键选项中选择“删除信息”。屏幕将显示“要删除 该信息吗？”字样以及该信息的名称。
从键选项中选择“确定”以删除该信息。 从键选项中选择“退出”以离开“删除信息”菜单。
黄色警告-表示喷码机需要维护或存在信息处理错误。某些黄色警告可以设置为
关闭，即故障不会通过信息栏和指示灯显示出来。
故障确认：按下任意字符键或空格键，故障信息将从闪烁状态变为持续显示状态。有些故
障消除后，相应的故障信息会自行消失而不需确认。如果同时存在两个以上的警告，则只显 示优先权最高的警告。尚未被确认的警告的优先权高于已经确认的警告。
•17注意：正被打印的信息将不能被删除，该信息名称前会以“〉”突停止打印，墨线开关键上的红色指示灯开始闪烁，故障可能是：
不可恢复型：墨线将不经过正常的关机流程自行关闭。如果在操作员确认后故障依然存在， 则红色指示灯将保持常亮，警告栏故障信息也将一直显示。如果在操作员确认后故障消除， 则红色指示灯将熄灭，故障信息消失。 可恢复型：喷码机试图自行恢复正常工作状态，绿色指示灯开始闪烁。墨线保持开启状态。 如果喷码机成功恢复正常状态，则在操作员确认前绿色指示灯将保持常亮，红色指示灯将继 续闪烁。在操作员确认后，红色指示灯将熄灭，故障信息也将消失。
DOMINO
A系列喷码机 培训手册
•1
•.
培训目录
快速操作手册 原理培训 操作培训 维修培训 常见故障解析
•2
快速操作手册
前面板与控制装置 主题菜单键 通用键 启动 关机 更换墨水盒和溶剂盒
更换主墨水箱 清洗打印头 主题键菜单 创建打印信息 屏幕信息和故障
存儲打印信息菜单
选择信息 打印信息
停止打 印
保存信 息
删除信 息
显示
向电脑卡
存儲状态 输出信息 p：目录
输入信息 r: 目录
A100无此功能
存儲图案
停止 所有打印
信息搜索
存儲图案
•13
放弃
确定
创建图案
编辑图案
删除图案
向电脑卡 输出图案
p:目录
输入图案 r:目录
调出图案 信息搜索 r:\目录
打印参数设置菜单
•3
前面板与控制装置
•4
主题菜单键
•5
通用键
•6
启动
按下机箱左边的电源开 关。
检查墨线开/关键的绿色 指示灯开始闪烁。
等候至：状态栏信息变 为“喷码机关闭”。
绿色指示灯停止闪烁并 关闭。
按下墨线开/关键2-3秒钟。 等候至：状态栏信息变为
“喷码机可以喷印”。 绿色指示灯亮起。 喷码机现在已准备好打印
2. 按下“机器设置” 键。
3. 选择“更换主墨 水箱”。
4. 输入墨水箱标签 上的“质量代 码”。
5. 选择“确定”。 6. 按下机箱左侧的
电源开关。
•10
7. 从墨水箱上取出 墨水集流腔。
8. 取下旧墨水箱。 9. 安装新墨水箱。
清洗打印头
•11
注意：清洁打印头后，需要擦干或吹干喷头内所有部件！
•15
创建新的打印信息
按下信息编辑键。 从键选项中选择“建立信息”。 输入信息（选择字体大小、键入信息等）。
从键选项中选择“打印信息”。如果这时喷码机已可以喷印， 那么喷码机每接收到一次开始打印信号就会打印一次信息。
保存信息
• 按下信息存儲键（忽略屏幕上显示的信息名称）。 • 从键选项中选择“保存信息”。 • 输入信息名称。
