光伏发电电气施工图设计及设备选型培训
光伏系统设计培训
光伏系统设计培训
3.4光伏组串设计
温度对组件的影响
温度的变化，影响最大的是开路电压。
光伏系统设计培训
3.4 光伏组串设计
设计原则
（1）光伏组件串联形成的组串，其输出电压的变化范围必须在逆变器正常工作的允许 输入电压范围内。 （2）每个逆变器直流输入侧连接的光伏组件的总功率应大于该逆变器的额定输入功率 ，且不应超过逆变器的最大允许输入功率。 （3）光伏组件串联后，其最高输出电压不允许超过光伏组件自身最高允许系统电压及 逆变器最大允许的直流电压。
光伏系统设计培训
2.2 地面电站现场勘测
2.2.1 电站选址
山地场址说几个需要注意的问题 3）山体坡度大于25°的一般不考虑。 山体坡度太大会导致： ➢施工难度会很大， ➢施工机械很难上山作业 ➢土建工作难度也大 ➢项目造价会大大提高 ➢未来维护（清洗、检修）难度大
光伏系统设计培训
2.2 地面电站现场勘测
特征二：10kV及以下接入 渔光互补/农光互补为35kV（66kV）及以下接入
特征三：接入配电网并在当地消纳
特征四：单点容量不超过6MW（多点接入以最大为准） 渔光互补/农光互补单点接入容量不超过20MW
注：目前的分布式光伏发电一般是指并网型系统，不包括离网系统。
光伏系统设计培训
1.2 分布式光伏发电原理图
1）接入系统的电压等级 2）核实接入间隔 3）送出线路长度 4）当地电网公司政策 5）当地电网消纳或限电情
况等
光伏系统设计培训
2.2 地面电站现场勘测
2.2.5 电网接入
当地电网的地理接线图（接线图上有所在县或地级市的所有35kV及以上变电站、 线路的情况）。
光伏电站电气设备培训
低压开关柜：提供并网接口，具有分断功能
双绕组升压变压器：0.4/10kV,10/35kV（二次升压） 0.4kV/35kV（一次升压）
双分裂升压变压器：0.27/0.27/10kV,10kV/35kV （TL逆变器）
高压开关柜：计量、开关、保护及监控
24
>
一、大型并网光伏电站组成
3
>
17
一、大型并网光伏电站组成
>
•光伏组件 •组串逆变器 •汇流箱 •直流配电柜 •交流配电柜 •电网接入系统（升 压、计量设备等） •交/直流电缆 •监控及通讯装置 •防雷接地装置
5
17
二、光伏电站电气设备
>
一、大型并网光伏电站组成
1.光伏组件
单晶硅组件
多晶硅组件
非晶硅组件
8
>
一、大型并网光伏电站组成
光伏电站及内部电气设备简介 技术部
目录
一、光伏电站构成 二、光伏电站电气设备 三、现场图片
2
>
一、光伏电站构成
>
一、大型并网光伏电站组成
DC DC
直流防雷 光伏阵列 配电柜
DC
AC
AC
AC
逆变器
交流防雷 配电柜
监控系统
变压器 中压或高压 电网
大型并网光伏电站系统框图
光伏电池组件将太阳能转变成直流电，经逆变器逆变为交流电， 由变压器升压后，根据光伏电站接入电网技术规定光伏电站容量 确定光伏电站接入电网的电压等级，接入国家电网。
>
Thanks!
15
>
一、大型并网光伏电站组成
5、交流配电柜
光伏发电工程设计管理培训课件
3 可研设计主要设计内容
1
2
主要研究成果：
可研报告（含投资估 算和经济评价） 报告附图 初勘报告 项目核准支持性文件
相关专项研究报告 （如接入系统、环评、 水土保持、工业卫生 预评价报告等）
报告主要内容：
共15章，同预可研报 告内容相比，增加： 总体方案设计 发电量计算 工程消防设计 工程管理设计 环保和水土保持设计 劳动安全与工业卫生 节能降耗分析
2.3 主要勘察标准
1）《岩土工程勘察规范》（GB50021-2001）（2009年版） 2）《中国地震动参数区划图》（GB18306-2001） 3）《建筑抗震设计规范》（GB50011-2010） 5）《土工试验方法标准》（GB50123-1999） 6）《建筑桩基技术规范》（JGJ94—2008） 7）《建筑地基基础设计规范》（GB/T50007-2011） 8）《建筑基桩检测技术规范》（JGJ106—2003 J256—2003）
计ቤተ መጻሕፍቲ ባይዱ
电缆敷设
主要包括： 逆变器室暖通 设计 升压站和管理 区建筑暖通设 计
二、光伏发电工程设计管理
1 设计管理的主要工作 2 设计管理依据性文件 3 可研设计主要基础资料 4 可研设计阶段需取得的支持性文件
1 设计管理的主要工作
设计委托
确定设计 测量勘探 原则 收资 和试桩
专项研究 委托
可研内审
上报集团 审查
光资源、场地、建设、
接入系统、上网电价、投 资等。
➢编制目的
确定项目技术和经济 可行性，据此编制项目 建议书，争取列入项目 所在地光伏电站年度建 设计划，获取路条。
➢主要任务
➢主要任务
进一步论证项目技术
深化、细化设计。
光伏发电项目开发培训
2 、太阳能辐射资源
◆ 太阳能辐射分为总辐射（GHI） 、直接辐射（DNI）及散 射辐射（DHI） 。总辐射数据用于固定式的光伏，直接辐 射用于跟踪系统光伏和光热。
◆ 太阳能辐射数据的单位分为kWh/㎡ 、MJ/㎡（3.6kWh/㎡ =1MJ/㎡） 。如某场址太阳能数据为1800kWh/ ㎡·a=6480MJ/㎡
2、多晶硅太阳电池
(1) 转化率略低于单晶硅太 阳电池 ，约15%左右
一 (2)稳定性不如单晶硅 ，衰减 率较高 (3) 成本略低于单晶硅
3.非晶硅太阳电池
（1） 具有透光性 ，透光度可从5%到75%
,运用到建筑上的最理想的透光度为
5% （2）转化率较低（6%-10%）
（3）具备弱光发电的性能， 日发电时 间可以从早上6点延续到晚上7点
1） 了解场址的地点，可 以通过Google Earth软件 大致查看下场址概况 ，如 有具体经纬度可以估算出 面积 。面积换算成装机容
量约为： 1MW需用30亩
地
2） 了解场址大概是什么地形地貌 、坡度朝向（可以通过Google Earth查看 ) 等 ，估计可做多大规模 。另外 ，高海拔地区和偏远地区 ，场址海拔高度 、道路交通条件等也是重点了解对象。
◆ 光伏发电量=装机容量×倾斜面的光资源数据×光伏系统转 换效率。
如某纬度在北纬30 ° 的20MW光伏电站，水平面的总辐射数 据为1800kWh/㎡·a，，该电站首年理论发电量约为： 20000×1800×1. 15×0.8=33120000度。
提问： 知道理论发电量有什么用?
补充： 电站的装机容量： 1万千瓦= 10MW，1000MW=1GW
月太阳总辐射(MJ/m2) 413.82 448.59 585.19 604.08 599.66 505.47 636.31 418.41 509.04 435.24 417.96 377.12 5950.89
光伏发电项目设计技术规定及设备材料选型培训
380V 对应接入点
（一）统购统销 1）公共电网配电箱/线路 2）公共电网配电室或箱变低压母线 （二）自发自用（含自发自用，余量 上网） 1）用户配电箱/线路 2）用户配电室或箱变低压母线
安全象只弓，不拉它就松，要想保安 全，常 把弓弦 绷。20.11.2405:22:2705:22Nov-2024-Nov-20
得道多助失道寡助，掌控人心方位上 。05:22:2705:22:2705:22Tues day, November 24, 2020
安全在于心细，事故出在麻痹。20.11.2420.11.2405:22:2705:22:27November 24, 2020
二、并网接入系统方案
光伏发电项目并网接入系统方案大致分为13 个 方案。其中，光伏发电项目单点并网接入系统 典型设计共8 个方案，方案见表3-1；分布式光 伏发电组合（即多点）并网接入系统典型设计 共5 个方案，方案见表3-2。
表3-1 光伏发电项目单点并网接入系统方案分类表
表3-2 光伏发电项目组合（即多点）并网接入系统方案分类表
图3-5 XGF380-T-1 方案一次系统接线示意图
图3-6 XGF380-T-2 方案一次系统接线示意图
图3-7 XGF380-Z-1 方案一次系统接线示意图（方案一）
图3-7 XGF380-Z-1 方案一次系统接线示意图（方案二）
图3-8 XGF380-Z-2 方案一次系统接线示意图
光伏发电项目设计技术规定及设 备材料选型培训

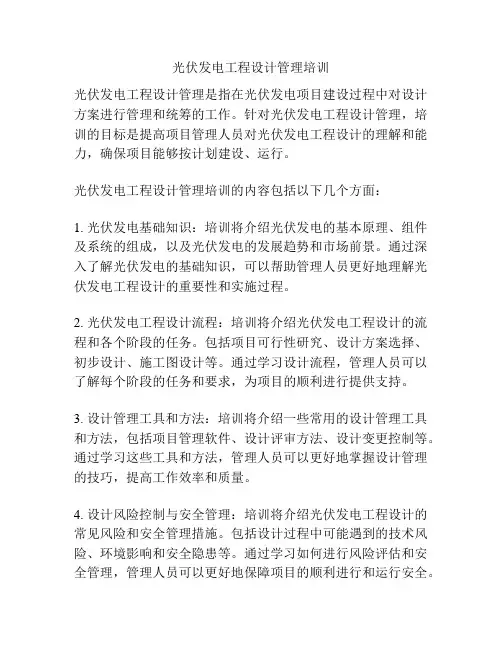

光伏发电工程设计管理培训
光伏发电工程设计管理培训光伏发电工程设计管理是指在光伏发电项目建设过程中对设计方案进行管理和统筹的工作。
针对光伏发电工程设计管理，培训的目标是提高项目管理人员对光伏发电工程设计的理解和能力，确保项目能够按计划建设、运行。
光伏发电工程设计管理培训的内容包括以下几个方面：1. 光伏发电基础知识：培训将介绍光伏发电的基本原理、组件及系统的组成，以及光伏发电的发展趋势和市场前景。
通过深入了解光伏发电的基础知识，可以帮助管理人员更好地理解光伏发电工程设计的重要性和实施过程。
2. 光伏发电工程设计流程：培训将介绍光伏发电工程设计的流程和各个阶段的任务。
包括项目可行性研究、设计方案选择、初步设计、施工图设计等。
通过学习设计流程，管理人员可以了解每个阶段的任务和要求，为项目的顺利进行提供支持。
3. 设计管理工具和方法：培训将介绍一些常用的设计管理工具和方法，包括项目管理软件、设计评审方法、设计变更控制等。
通过学习这些工具和方法，管理人员可以更好地掌握设计管理的技巧，提高工作效率和质量。
4. 设计风险控制与安全管理：培训将介绍光伏发电工程设计的常见风险和安全管理措施。
包括设计过程中可能遇到的技术风险、环境影响和安全隐患等。
通过学习如何进行风险评估和安全管理，管理人员可以更好地保障项目的顺利进行和运行安全。
5. 光伏发电工程设计案例分析：培训将通过实际工程案例的分析，探讨设计方案的优化和改进。
通过分析案例，管理人员可以了解项目建设中可能出现的问题和解决方案，为自己的工作提供参考和借鉴。
光伏发电工程设计管理培训的目的是提高项目管理人员对光伏发电工程设计的专业知识和技能，使其能够熟练掌握设计管理的方法和工具，有效地组织和管理项目的设计工作。
只有通过充分的培训，管理人员才能更好地理解和掌握光伏发电工程设计管理的要点，确保项目的质量和进度符合预期。
光伏发电工程设计管理培训对于项目管理人员而言是非常重要的。
在光伏发电项目中，设计是成功的关键之一。
《光伏系统设计培训》
《光伏系统设计培训》光伏系统设计是指设计和配置太阳能光伏发电系统的全过程，包括选择适当的光伏组件、安装支架、选择逆变器和电池，以及连接电网等。
由于光伏系统的设计直接影响系统的效率和性能，因此光伏系统设计培训是非常重要的。
首先，光伏系统设计培训应该包括对太阳能光伏电池的基本原理和工作原理的介绍。
光伏电池是将太阳能转化为电能的器件，其原理是通过半导体材料的光电效应产生电流。
培训中应该详细介绍光伏电池的组成和结构，以及光伏电池的种类和分类，使学员对光伏电池有一个深入的了解。
其次，光伏系统设计培训应该介绍光伏组件的选择和配置。
光伏组件是光伏系统的核心部分，其质量和性能直接关系到系统的发电效率。
培训中应该介绍光伏组件的工作原理和性能指标，并给学员介绍如何选择适合自己项目的光伏组件。
同时还应该介绍光伏组件的配置原则和注意事项，以保证系统的安全性和稳定性。
第三，光伏系统设计培训还应该包括对逆变器的介绍和选择。
逆变器是将直流电转化为交流电的设备，是光伏系统的关键设备之一、培训中应该详细介绍逆变器的工作原理和分类，以及如何选择适合自己项目的逆变器。
同时还应该介绍逆变器的配置原则和注意事项，以保证系统的运行稳定性。
第四，光伏系统设计培训还应该包括对电池的介绍和选择。
电池是储存光伏系统发电的能源设备，对于离网系统尤为重要。
培训中应该介绍电池的种类和工作原理，以及如何选择适合自己项目的电池。
同时还应该介绍电池的配置原则和注意事项，以保证系统的稳定性和效率。
最后，光伏系统设计培训还应该介绍光伏系统的安装和运维。
光伏系统的安装和运维是系统正常运行的基础，也是系统发电效率的保障。
培训中应该介绍光伏系统的安装流程和安装技术要点，同时还应该介绍光伏系统的运维和维护方法，以确保系统的长期运行和高效发电。
综上所述，光伏系统设计培训应该包括对光伏电池、光伏组件、逆变器和电池的介绍和选择，同时还应该包括光伏系统的安装和运维。
通过这样的培训，学员可以全面了解光伏系统的设计和配置原则，提高系统的效率和性能，为光伏产业的发展做出贡献。
光伏系统设计培训
光伏系统设计培训光伏系统是一种利用光能转化为电能的技术，是当今可再生能源领域的重要组成部分。
光伏系统设计需要涵盖多个领域的知识，包括光伏组件的选型、电池板的配置、逆变器的选择和设计以及系统的电气工程规划等。
因此，一个全面的光伏系统设计培训包含了对这些知识领域的深入了解。
首先，光伏系统设计培训将介绍光伏发电的基本原理和技术。
参与者将了解光伏发电系统的工作原理，包括太阳能辐射的捕捉和转化、光伏组件的工作方式等。
这些基础知识将帮助参与者对光伏系统的设计有一个清晰的认识。
其次，光伏系统设计培训将介绍光伏组件的选型和配置。
不同类型的光伏组件（如单晶硅、多晶硅和非晶硅）具有不同的特性和效率。
参与者将学习如何选择适合特定应用的光伏组件，并了解如何配置它们以获得最大发电效率。
除了光伏组件的选型和配置，光伏系统设计培训还将介绍逆变器的选择和设计。
逆变器是将直流电转换为交流电的关键设备。
培训中的参与者将学习如何选择适合系统需求的逆变器，并了解逆变器的设计原理和功能。
最后，光伏系统设计培训还将介绍光伏系统的电气工程规划。
电气工程规划包括选址、布线、保护设备的选择等。
参与者将学习如何进行系统的电气工程规划，以确保系统的安全可靠运行。
1.能够满足市场需求：随着可再生能源市场的迅速发展，对光伏系统设计人员的需求也越来越大。
通过光伏系统设计培训，参与者将具备满足市场需求的技能和知识。
2.提高设计效率：光伏系统设计涉及多个领域的知识，对设计人员的专业能力要求较高。
通过光伏系统设计培训，参与者将学习到设计光伏系统的最新技术和方法，从而提高设计效率。
3.降低项目风险：光伏系统是一项长期投资，设计不当可能产生一系列问题，如低发电效率、设备寿命短等。
通过光伏系统设计培训，参与者将能够避免设计不当带来的风险，提高系统的可靠性和稳定性。
1.光伏系统设计企业：光伏系统设计企业需要培养专业的设计人员，以满足市场需求。
通过光伏系统设计培训，企业可以提高设计人员的专业能力，提高企业的竞争力。
光伏行业的光伏发电技术培训资料
负载功率计算
负载电流计算
根据负载功率和电压，计算负载电流 ，为导线截面选择和保护电器配置提 供依据。
统计各类负载的额定功率和运行时间 ，计算总负载功率和平均负载功率。
系统容量配置及优化
太阳能电池板选型
根据负载需求和安装条件，选择 合适的太阳能电池板类型、功率
和数量。
蓄电池选型与配置
根据负载需求和太阳能电池板输出 ，选择合适的蓄电池类型、容量和 数量，确保系统稳定运行。
光伏组件选型及安装
组件选型
根据实际需求选择合适的 光伏组件类型、功率和尺 寸等。
安装方式
包括固定式安装、跟踪式 安装和便携式安装等，需 考虑安装角度、方位角和 倾斜度等因素。
安装注意事项
确保安装牢固、接线正确 ，并遵循相关安全规范。
02
光伏发电系统设计
负载分析与计算
负载类型识别
根据用电设备性质，识别阻性、感性 和容性负载，为后续计算奠定基础。
分布式光伏政策
国家鼓励分布式光伏电站的建设，出台了分布式 光伏管理办法和补贴政策，为分布式光伏市场提 供了有力保障。
光伏扶贫政策
光伏扶贫是国家精准扶贫的重要举措之一，通过 建设光伏电站，帮助贫困地区实现可持续脱贫。
国内外市场现状及发展趋势
国际市场现状
全球光伏市场持续增长，欧洲、亚洲和北美地区是主要的 光伏市场。随着技术进步和成本降低，光伏电力逐渐成为 全球能源转型的重要选择。
系统容量优化
通过合理配置太阳能电池板、蓄电 池和逆变器，实现系统容量最优， 降低成本和提高发电效率。
逆变器选择与配置
逆变器类型选择
根据系统类型和需求，选择合适 的逆变器类型，如并网逆变器、
离网逆变器等。
光伏电站技术培训计划
光伏电站技术培训计划一、培训概述光伏电站技术培训计划是为了提高光伏电站运维人员的技术水平和知识储备，提供系统全面的培训课程。
本计划将涵盖光伏电站基础知识、组件选型与安装、运维与维护等方面的内容，旨在帮助学员全面了解光伏电站的工作原理、技术要点以及实际操作技巧。
二、培训目标1. 掌握光伏电站的基础理论知识，包括光伏发电原理、组件类型、基本构成以及配套设备等。
2. 熟悉光伏电站的安装与调试过程，了解组件选型、布局设计和安装要点。
3. 熟悉光伏电站的运维与维护工作，包括故障排查与处理、清洁保养以及系统检测与维修等。
4. 具备一定的问题诊断与解决能力，能够独立完成光伏电站的故障排除和维修工作。
三、培训课程安排本次培训将采取理论与实践相结合的方式，共分为三个阶段进行。
具体课程安排如下：阶段一：光伏电站基础知识培训1. 光伏发电原理介绍- 太阳能光子与半导体材料的相互作用原理- 光伏效应及其在光伏电站中的应用2. 光伏组件类型与选型- 单晶硅、多晶硅和薄膜太阳能电池的特点与应用 - 组件的质量评估与选购技巧3. 光伏电站的基本构成- 逆变器、光伏阵列、互连装置及其功能与作用 - 文档管理与设备维护案例分享阶段二：光伏电站安装与调试培训1. 光伏电站布局与设计原则- 地面型、屋顶型和水上型光伏电站的布局要点 - 遮挡与遮阳问题处理技巧2. 光伏组件安装与接线- 安装过程中的注意事项与技巧- 组件并网与电缆接线方法及步骤3. 光伏电站调试与运行检测- 逆变器参数设置与调试- 系统运行参数监测与故障自诊断阶段三：光伏电站运维与维护培训1. 光伏电站性能检测与评估- 发电量测算和性能监测指标- 故障检测与分析方法2. 光伏电站清洁和保养- 清洁装置选择与使用- 防腐防尘技术与设备保护3. 光伏电站故障排查与维修案例- 故障排查流程与方法- 常见故障案例分析与解决方案四、培训师资力量培训课程将由具有丰富光伏电站实践经验的专业讲师进行授课，其中将包括行业知名企业的技术专家及工程师。
光伏发电系统电缆选型培训课件.ppt
特种
耐气候耐油
附表2：数字标记铠装层外被层或外护套
培训
---光伏发电系统电缆选型
二○一三年一月
vv
内容提要
一、涉及电缆选型的相关标准和规范 二、光伏发电系统电缆种类、特点及敷设方 式 三、光伏发电系统电缆选型计算 四、常用电缆选型与对照表
vv
一、涉及电缆选型的相关标准和规范
vvLeabharlann DL /T 5044-2004 中华人民共和国电力行业标准 选用多芯电缆时，其允许载流量可按同截面单芯电缆数值
1/3/2020
vv
通信电缆：DJYVRP2-22
DJYVRP2-22聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽铠装计 算机专用软电缆，适用于额定电压500V及以下对于防干扰 要求较高的电子计算机和自动化连接电缆。
特点：DJYVRP2-22电缆具有抗氧化性，绝缘电阻高，耐电 压好，介电系数小的特点，在确保使用寿命的同时，还能 减少回路间的相互串扰和外部干扰，信号传输质量高。最 小弯曲半径不小于电缆外径的12倍。
计算。
由直流柜引出的控制线、信号线应选择铜芯电缆。其压降 不应大于直流系统标称电压的5%。
直流电缆的选择和敷设应符合GB 50217中有关的规定。
1/3/2020
vv
GB 50217 电力工程电缆设计规范 直流供电回路宜采用两芯电缆，当需要时可采用单芯电缆。
高温（100℃以上）或低温（-20℃以下）场所不宜用聚氯 乙烯绝缘电缆。
特点：光伏电缆，结构简单，其使用的聚烯烃绝缘材料具 有极好的耐热、耐寒、耐油、耐紫外线，可在恶劣的环境 条件下使用，具备一定的机械强度。
敷设：可穿管中加以保护，利用组件支架作为电缆敷设的 通道和固定，降低环境因素的影响。
分布式光伏发电系统设计培训
分布式光伏发电系统及设计培训Solar InverterTrannergy Power Electronics Co., Ltd.主讲人陈军太阳能资源的分布与各地的纬度、海拔高度、地理状况和气候条件有关。
我国属太阳能资源丰富的国家之一，全国总面积2/3以上地区年日照时数大于2000小时，根据中国气象局风能太阳能评估中心推荐的国内太阳能资源地区分类办法，共分5类，如下图所示：一般在进行光伏发电系统设计是，确定当地气象资料时，通过NASA、RETScreen Plus等方法一：1、当辐射量单位为卡/平方厘米时，（cal/cm ²）时，则：年峰值日照小时数=年辐射量/0.0116（换算系数）；日峰值日照小时数=年峰值日照小时数/365；太阳能系统日发电量=日峰值日照小时数×装机容量（单位：KW）×（0.8-0.83）（系统效率，根据经济效益分析来选择合适的系统效率，软件设计时可选择定值）；（注：年发电量乘以365，月发电量要把辐射量精确到月辐射量进行设计算）2、当辐射量的单位为兆焦/米²（MJ/M²）时，则：年峰值日照小时数=年辐射量/3.6（换算系数）；3、年发电量=当地年总辐射能（KWh/m²）×光伏方阵面积（m²）×光伏组件转化效率×修正系数；即：P=HAηK，式中，光伏方阵面积不仅仅指占地面积，也包括光伏建筑一体化并网发电系统占用屋顶、外墙立面等；修正系数K=K1×K2×K3×K4×K5;K1为光伏组件长期运行性能衰降修正系数，一般取0.8；K2为灰尘遮挡温度升高造成的组件功率下降修正系数，一般取0.82；K3为线路损耗修正系数，一般取0.95；K4为逆变器效率；（取最大转换效率）；K5为光伏方位角及倾角修正系数；方法二：日发电量=装机容量（KW）×日峰值日照小时数（h）×系统效率（0.72-0.83）集中式：系统由组件、直流汇流箱、直流配电柜、集中式逆变器、交流汇流箱、交流开关柜、SVG柜、计量柜等集中式系统组成部分功能介绍汇流箱直流配电柜集中式系统组成部分功能介绍交流配电柜分布式系统组成部分功能介绍组串式：系统由组件、直流防雷保护箱、组串式逆变器、交流汇流箱、交流开关柜、SVG柜、计量柜等采用组串式分布式光伏发电，系统由组件、直流防雷保护箱、组串式逆变器、交流汇流箱、交流开关柜、SVG柜、计量柜等，其中直流防雷保护箱、SVG 补偿柜是选配，根据项目情况而定讨论1：直流防雷保护箱如何选配？采用组串式逆变器，无需汇流，自然不存在汇流箱这一概念，一般兆能逆变器在内部具有防浪涌保护功能，但是和防雷不是一个等级，20KW以上可选配防雷保护；防雷这一概念在业主消防验收或大型工程中会作为一个方面离开验收，至于加与不加，看业主要求或项目要求，一般建议加讨论2：SVG补偿柜什么情况下要求选配？静止无功发生器（SVG：Static Var Generator）的基本原理是指将自换相桥式电路通过电抗器直接并联在电网上，适当地调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的目的。
光伏发电设计方案培训课件
家用光伏发电系统设计方案一家用离式光伏发电系统原理及系统组成在光照条件下，太阳电池根据光生伏特效应产生一定的电动势，通过组件的串并联形太阳能电池方阵，使得方阵电压达到系统输入电压的要求。
再通过充放控制器对蓄电池进行充电，将由光能转换而来的电能贮存起来。
晚上，蓄电池组为逆变器提供输入电，通过逆变器的作用，将直流电转换成交流电，输送到配电柜，由配电柜的切换作用进行供电。
蓄电池组的放电情况由控制器进行控制，保证蓄电池的正常使用。
光伏电站系统还应有限荷保护和防雷装置，以保护系统设备的过负载运行及免遭雷击，维护系统设备的安全使用。
从而实现：太阳能→电能→化学能→电能的转换，满足我们的日常生活需求。
图1-1 家用光伏发电系统二各部分的作用为：（一）太阳能电池板：太阳能电池板是太阳能发电系统中的核心部分，也是太阳能发电系统中价值最高的部分。
其作用是将太阳的辐射能力转换为电能，或送往蓄电池中存储起来，或推动负载工作。
（二）太阳能控制器：太阳能控制器的作用是控制整个系统的工作状态，并对蓄电池起到过充电保护、过放电保护的作用。
在温差较大的地方，合格的控制器还应具备温度补偿的功能。
其他附加功能如光控开关、时控开关都应当是控制器的可选项；（三）蓄电池：一般为铅酸电池，小微型系统中，也可用镍氢电池、镍镉电池或锂电池。
其作用是在有光照时将太阳能电池板所发出的电能储存起来，到需要的时候再释放出来。
（四）逆变器：太阳能的直接输出一般都是12VDC、24VDC、48VDC。
为能向220VAC 的电器提供电能，需要将太阳能发电系统所发出的直流电能转换成交流电能，因此需要使用DC-AC逆变器。
三各参数计算与设计1 农村一般家庭用电负荷统计序号负载名称规格描述单位数量每天工作时间日耗电量1 节能灯20W/220V 个 5 5小时500WH2 电视机150W/220V 台 1 4小时600WH3 洗衣机300W/220V 台 1 1小时300WH4 冰箱200W/220V 台 1 24小时1000WH5 电饭煲1200W/220V 个 1 0.5小时600WH6 总计3000WH(3度)表1-1 用电量统计2 根据表1-1设计蓄电池组（1）蓄电池的先用: 能够和太阳能电池配套使用的蓄电池种类很多，目前广泛采用的有铅酸免维护蓄电池、普通铅酸蓄电池和碱性镍镉蓄电池三种。
屋顶分布式光伏电站设计及施工方案培训资料(doc 32页)
屋顶分布式光伏电站设计及施工方案培训资料(doc 32页)设计方案恒阳2017年 6 月本方案屋顶有效面积60m2，采用260Wp光伏组件24块组成，共计建设6.44KWp 屋顶分布式光伏发电系统。
系统采用1台6KW光伏逆变器将直流电变为220V 交流电，接入220V线路送入户业主原有室内进户配电箱，再经由220V线路与业主室内低压配电网进行连接，送入电网。
房屋周围无高大建筑物，在设计时未对此进行阴影分析。
2、配重结构设计根据最新的建筑结构荷载规范GB5009-2012中，对于屋顶活荷载的要求，方阵基础采用 C30混凝土现浇，预埋安装地角螺栓，前后排水泥基础中心间距0.5m。
每横排之间间距为0.5m，便于组件后期的安装和维护。
方便根据实际需要设计安装角度。
3、光伏系统设计一、光伏最佳方阵倾斜角与方位为了保证本项目收益最大化，并且也为了组件安装简便与效果美观，最佳太阳能倾斜角度为 30度，即朝正南向倾斜30度安装。
二、光伏方阵前后最佳间距为了实现全年的最佳发电量并提高屋面利用率，按冬至日当天9:00至15:00为依据，光伏方阵列不会互相遮挡，此时的前后间距即为最佳间距。
组件阵列与阵列间最低点间距保持在5米，光伏方阵列基本不会互相遮挡。
三、方阵串并联设计分布式光伏发电系统中太阳能电池组件电路相互串联组成串联支路。
串联接线用于提升集电系统直流电压至逆变器电压输入范围，应保证太阳能电池组件在各种太阳辐射照度和各种环境温度工况下都不超出逆变器电压输入范围，确定串联支路太阳电池数量。
四、电气系统设计根据光伏组件选型、光伏并网逆变器选型、光伏方阵串并联设计等情况，电气系统设计，如下图所示：五、防雷接地设计方阵的支架采用金属材料，在雷暴发生时，尤其容易受到雷击而毁坏，为避免因雷击和浪涌而造成经济损失，有效的防雷和电涌保护是必不可少的。
防雷的主要措施设计如下：光伏发电设备和建筑的接地系统通过镀锌钢相互连接，在焊接处也要进行防腐防锈处理，这样既可以减小总接地电阻又可以通过相互网状交织连接的接地系统可形成一个等电位面，显著减小雷电作用在各地线之间所产生的过电压。
光伏发电电气施工图设计及设备选型培训
