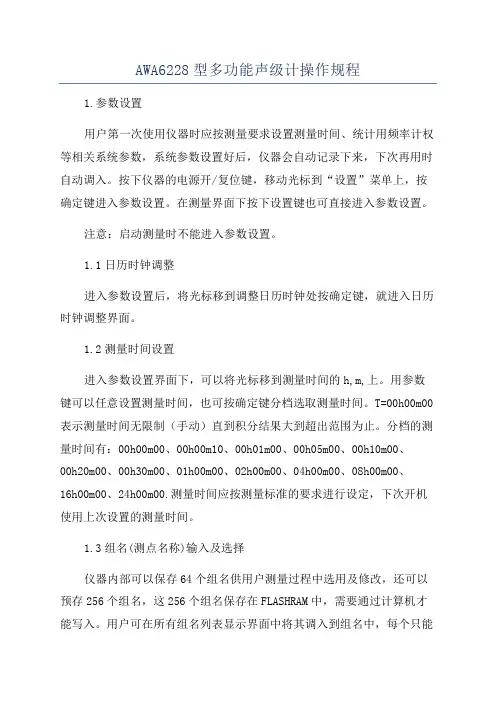

AWA6228型多功能声级计操作规程
AWA6228型多功能声级计操作规程1.参数设置用户第一次使用仪器时应按测量要求设置测量时间、统计用频率计权等相关系统参数，系统参数设置好后，仪器会自动记录下来，下次再用时自动调入。
按下仪器的电源开/复位键，移动光标到“设置”菜单上，按确定键进入参数设置。
在测量界面下按下设置键也可直接进入参数设置。
注意：启动测量时不能进入参数设置。
1.1日历时钟调整进入参数设置后，将光标移到调整日历时钟处按确定键，就进入日历时钟调整界面。
1.2测量时间设置进入参数设置界面下，可以将光标移到测量时间的h,m,上。
用参数键可以任意设置测量时间，也可按确定键分档选取测量时间。
T=00h00m00表示测量时间无限制（手动）直到积分结果大到超出范围为止。
分档的测量时间有：00h00m00、00h00m10、00h01m00、00h05m00、00h10m00、00h20m00、00h30m00、01h00m00、02h00m00、04h00m00、08h00m00、16h00m00、24h00m00.测量时间应按测量标准的要求进行设定，下次开机使用上次设置的测量时间。
1.3组名(测点名称)输入及选择仪器内部可以保存64个组名供用户测量过程中选用及修改，还可以预存256个组名，这256个组名保存在FLASHRAM中，需要通过计算机才能写入。
用户可在所有组名列表显示界面中将其调入到组名中，每个只能按顺序调入64个。
如果没有预存组名或已将预存组名调完，则仪器会自动生成64个不重复的组名。
用户可以为每个测量结果选择组名，组名也就是测点名称，它可由用户任意输入，最多14个字符。
进入设置界面，将光标移到“组名：”处，按下确定键进入组名编辑界面第一行显示当前组名，反白显示处表示当前输入光标的位置；中间是可选字符区；最下一行是输入方法菜单。
组名可以由用户任意输入英文或中文，当最下一行提示“英文”时表示当前为英文输入状态。
用户按光标键可以移动可选字符区的光标，当移到需要选取的字符上时，按确定键可以选中此字符，被选中字符代替第一行输入光标位置处的字符。

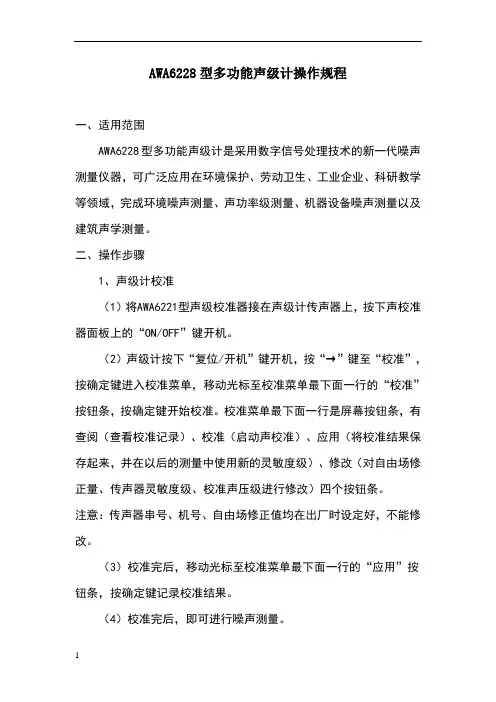

AWA6228型多功能声级计操作规程
AWA6228型多功能声级计操作规程一、适用范围AWA6228型多功能声级计是采用数字信号处理技术的新一代噪声测量仪器，可广泛应用在环境保护、劳动卫生、工业企业、科研教学等领域，完成环境噪声测量、声功率级测量、机器设备噪声测量以及建筑声学测量。
二、操作步骤1、声级计校准（1）将AWA6221型声级校准器接在声级计传声器上，按下声校准器面板上的“ON/OFF”键开机。
（2）声级计按下“复位/开机”键开机，按“→”键至“校准”，按确定键进入校准菜单，移动光标至校准菜单最下面一行的“校准”按钮条，按确定键开始校准。
校准菜单最下面一行是屏幕按钮条，有查阅（查看校准记录）、校准（启动声校准）、应用（将校准结果保存起来，并在以后的测量中使用新的灵敏度级）、修改（对自由场修正量、传声器灵敏度级、校准声压级进行修改）四个按钮条。
注意：传声器串号、机号、自由场修正值均在出厂时设定好，不能修改。
（3）校准完后，移动光标至校准菜单最下面一行的“应用”按钮条，按确定键记录校准结果。
（4）校准完后，即可进行噪声测量。
2、测量噪声（1）设置①开机后屏幕显示主菜单，此时光标停在“测量”上，按“→”键，使光标停在“设置”上，按（确定）键进入设置菜单，此时光标停在“调整日历时钟”上，按确定键进入日历时钟设置，按“→”、“←”移动光标，按“▼”、“▲”键修改日历时钟，完成后按“C”返回上一级菜单。
②在设置菜单下，按“→”、“←”移动光标，按“▼”、“▲”键可修改测量时间、组名、组名选取方式。
③在设置菜单下，按“设置”键进入打印设置，按“→”、“←”移动光标，按“▼”、“▲”键可修改打印功能（自动、手动）、打印模式（有图、无图）等，设置完毕后按“C”键返回上一级菜单。
（2）在主菜单下，按“→”、“←”移动光标到“测量”上，按确定键进入测量菜单，右上角显示准备，按下“△/Ⅱ”启动/暂停键开始测量，测量完后自动保存，按“C”返回主菜单。
AWA6228多功能声级计使用说明书.
蓝博实验室仪器作业指导书(LBZY-024AWA6228型多功能声级计作业指导书编制:王剑审核:蒋萍批准:李星1.1工作环境条件工作温度:-10~50℃,相对湿度:20%~90%。
测量应在无雨雪、无雷电的天气,风速为5m/s以下时进行。
1.2 参数设置:按下仪器开/复位键,移动光标到“设置”菜单上,按确定键进入参数设置。
1.2.1日历时钟调整将光标移到调整日历时钟处按确定键调整。
每月至少让仪器开机工作8小时以上,以便为内部后备电池充电,确保时钟显示的准确性。
1.2.2测量时间设置将光标移到测量时间的h,m,s上。
用参数键任意设置测量时间。
1.2.3组名(测点名称输入及选择将光标移到“组名”处,按下确定键进入组名(测点名称编辑界面,为每个测量结果编辑不同的组名(测点名称,任意输入英文或中文。
1.2.4统计用频率计权的选择在启动分析统计之前,可以改为对所需频率计权或时间计权进行统计分析1.2.5 LCD显示对比度调节主菜单下按下参数键对LCD显示器的对比度大小进行调节,也可进入参数设置菜单,将光标移到“对比度”上,按参数键进行调节。
1.3 噪声测量:1.3.1噪声单次测量:①按标准要求在参数设置界面下设定好测量时间, 根据需要设定好统计用频率计权、组名、打印功能、短信发送、启动方式等参数;②进入测量菜单,将光标移到显示器最后一行的菜单条上,将第一个菜单项改为“噪声”,第二个菜单项改为“单次”,进入单次测量界面,按下启动/暂停键开始测量。
仪器启动测量后同时计算的所有测量指标,可在不同的显示内容和显示模式下切换;③测量过程中按下启动/暂停键可暂停测量,按输出键可停止测量并保存当前测量结果;如果需停止测量并清除当前测量结果,按删除键;如果需继续测量,可以再按启动/暂停键;④第二次测量时,如果相关系统参数一致,可直接按“启动/暂停”开始测量。
1.3.2二十四小时自动监测①根据需要设定好测量时间、统计用频率计权、组名等参数,检查并调整时钟。
AWA6228型多功能声级计操作规程
AWA6228型多功能声级计操作规程1.前言2.准备工作2.1确保声级计电池充足，并且电源开关处于关闭状态。
2.2在测量前，确保声级计的麦克风是干净且无阻塞的。
2.3打开声级计盖板，检查并确认声级计的显示屏和按键是否正常工作。
3.开机与设置3.1打开声级计电源开关，等待仪器自检完成。
3.2根据需要，通过按键选择合适的声级计量程，并调整声级计的时间权重和频率权重。
3.3声级计默认设置为A频率权重、快速时间权重和最大量程。
如需更改设置，可参考声级计的用户手册进行操作。
4.测量操作4.1将声级计垂直放置于欲测量的位置，确保麦克风正对噪声源。
4.2观察声级计的显示屏，记录当前的声级读数。
4.3如需连续测量一段时间的声级，可使用声级计的存储功能或连接计算机通过USB接口进行数据记录。
5.校准和校验5.1定期进行声级计的校准和校验，以确保测量结果的准确性。
5.2校准声级计的最佳方式是使用标准声源进行比较测量。
校准过程需要按照声级计的用户手册中的指引进行操作。
5.3校验声级计的最佳方式是使用校验器进行检查。
校验器会发出特定的声音信号，声级计应当能够准确地测量到该信号。
6.注意事项6.1尽量避免在强烈的电磁辐射环境下使用声级计，以防止测量结果受到干扰。
6.2避免声级计的麦克风受到物体的遮挡，以确保噪声的测量准确。
6.3在测量过程中，尽量避免发出声音，以防止干扰声级计的测量结果。
7.结束测量测量结束后，及时关闭声级计电源开关，退出测量模式。
同时将声级计的麦克风盖板关闭，确保仪器的安全和使用寿命。
AWA6218A型噪声分析仪作业指导书
AWA6218B型噪声分析仪操作规程1.仪器操作步骤1.1准备工作（安装传声器或延伸缆、安装电池）1.21.3选择,进入测量界面。
1.4，是则更换电池，否则可以继续以下操作。
1.5仪器校准：采用声级校准器或活塞发声器对仪器进行整机校准。
1.6进入组合参数设定界面，再按▲或1.7END”。
1.8测量自动结束后，重复1.5操作。
1.92.仪器设置程序2.12.2功能设置：根据测量要求，对仪器的功能进行设置。
2.2.1时间计权为“F、S”中的某一计权，按▲或2.2.2频率计权为“A、C、L、E2.3整时2424小时自动测量。
3.测量结果输出3.1Leq 、L5、L10、L50、L90、L95、SD、Lmax 、Lmin、LAE、E、Tm、Nm。
3.2数据打印，连接TPUP-T3.3数据调入计算机，将仪器用连接线与计算机串行口连接，仪器打开状态，在计算机上调入专用程序，在计算机键盘上敲入“AWA6218A”然后回车，选择计算机串口后回车，按程序操作可从仪器中读出数据到计算机。
4.仪器的维护4.14.2出现同样显示，应送厂家修理。
4.3显示数据明显偏低，传声器或仪器前置级坏，换传声器或送厂家修理。
4.4仪器长时间不使用时，应每月通电二小时，潮湿气候下，每半个月通电二小时。
4.5每年由技术室专人将仪器送计量部门进行计量。
5.注意事项5.1保持仪器外部清洁。
5.2仪器应存放在通风干燥的地方，存放的地方应无腐蚀性气体，无振动、冲击和强电磁场。
5.3仪器不用时，电池不能长时间放在仪器内，防止电池渗液损坏仪器。
5.4注意电池和外接电源的极性，切勿接反。
5.5在安装或拆卸传声器时，应关闭电源，防止损坏场效应管。
5.6如仪器出现故障，一般不要擅自拆修，应送到专门的修理部门去修理，以免进一步损坏仪器。
6.期间核查使用期间，对仪器进行整机校准为期间核查，校准值93.8dB±0.5 dB。
35 AWA6228+型多功能声级计作业指导书
AWA6228+型多功能声级计作业指导书文件编号：编制人：审核人：批准人：持有人：分发号：2018年5月15日发布 2018年5月20日实施适用于指导AWA6228+型多功能声级计的操作及维护。
1.1原理AWA6228+型多功能声级计是采用数字信号处理技术的新一代噪声测量仪器。
1.2 适用范围适用于指导AWA6228+型多功能声级计的操作及维护。
1.3注意事项a）使用人员在使用仪器前必须认真阅读本作业指导书并严格遵照执行。
b）工作条件：——气温：-10 ℃～50 ℃——相对湿度：25 %～90 %——气压：65 kPa～108 kPa保证工作条件：——气温：-15 ℃～55 ℃——相对湿度：20 %～90 %——气压：65 kPa～108 kPac）按下键2秒以上再放开，才能打开仪器电源。
d）电池应选用高性能碱性电池。
不使用时，请将电池取出，以免电池漏液造成仪器损坏。
e）每月让仪器开机工作8小时以上，以便为内部后备电池充电。
f）设备离开采样设备间前，需完整填写设备出入库记录；使用完毕后，及时清洁仪器，并完整填写设备使用记录；设备管理员负责仪器的周期检定和维修，并做好相关记录。
2.参考资料2.1 AWA6228+型多功能声级计使用说明书。
3. 工作程序3.1 声级计校准a）将AWA6221A型声级校准器接在声级计传声器上，按下声校准器面板上的“ON/OFF”键开机。
b）声级计按下“复位/开机”键开机，按“→”键至“校准”，按确定键进入校准菜单，移动光标至校准菜单最下面一行的“校准”按钮条，按确定键开始校准。
校准菜单最下面一行是屏幕按钮条，有查阅（查看校准记录）、校准（启动声校准）、应用（将校准结果保存起来，并在以后的测量中使用新的灵敏度级）、修改（对自由场修正量、传声器灵敏度级、校准声压级进行修改）四个按钮条。
注意：传声器串号、机号、自由场修正值均在出厂时设定好，一般不建议修改。
c）校准完后，移动光标至校准菜单最下面一行的“应用”按钮条，按确定键记录校准结果。
AWA6228+使用说明书V1_01
使用说明书
AWA6228+型多功能声级计使用说明书
目
录
1.概述........................................................................................................................................................ 错误！未定义书签。 3.主要性能指标........................................................................................................................................ 错误！未定义书签。 4.结构特征.................................................................................................................................................................................. 7 5.符号、缩写定义...................................................................................................................................................................... 8 6.按键.......................................................................................................................................................................................... 9 7. 主要显示界面...................................................................................................................................................................... 10
AWA6228型多功能声级计操作规程
AWA6228型多功能声级计操作规程一、引言二、安全注意事项1.在操作声级计之前，务必穿戴好个人防护装备，如耳塞、防护眼镜等。
2.在测量过程中，尽量避免操作声级计的部位与身体接触，防止因误操作导致伤害。
3.使用前务必先查阅产品说明书，并确保设备处于正常工作状态。
三、声级计操作步骤1.打开声级计将声级计置于平稳的工作台面上，按下电源开关，确认设备已成功开启。
待设备进入正常工作状态后，即可进行后续操作。
2.校准声级计每次使用声级计之前，都需要进行校准以保证测量结果的准确性。
校准前，需要准备一份已知声压级的参考源。
(1)插入参考源将参考源插入声级计的校准口。
根据使用的参考源，选择相应的插入口。
(2)开始校准在声级计设置界面中，选择“校准”功能，点击“开始校准”。
校准过程中，声级计会自动检测参考源的声压级，并将其作为基准值进行校准。
(3)校准完成待校准过程完成后，声级计会显示校准结果。
确认校准结果无误后，即可开始测量。
3.进行声级测量(1)设置测量参数在声级计设置界面中，选择所需的测量参数，如A/C/Z权重、响应时间等。
(2)开始测量点击声级计开始测量按钮，声级计即进入测量状态。
在测量过程中，保持设备与目标噪声源保持一定距离，并确保测量过程中不受干扰。
(3)测量结果记录测量结果会实时显示在声级计的显示屏上。
同时，可选择将结果记录到设备的存储卡中，以便后续分析和处理。
4.停止测量和关闭声级计(1)停止测量测量完成后，点击声级计停止测量按钮，声级计即停止测量并进入待机状态。
(2)关闭声级计按下电源开关，声级计会关闭并断开电源连接。
在操作结束后，务必切断声级计的电源供应，以防止设备长时间处于开启状态而损坏设备。
四、维护保养1.清洁定期使用干净的软布清洁声级计表面，避免灰尘和污垢对设备的影响。
2.检查定期检查声级计的外部连接线是否完好，是否有松动或磨损现象。
同时，检查电源供应是否正常。
3.保养使用后，将声级计存放在干燥、通风的地方，确保声级计的内部部件不受湿度等因素的影响。
AWA6228使用说明书V1.8
AWA6228型多功能声级计使用说明书目录1.概述 (5)2.主要特点 (5)3.主要性能指标 (6)4.结构特征 (7)5．符号、缩写定义 (9)7．主要显示界面 (11)7.2测量界面 (11)7.2.1噪声测量界面 (12)7.2.1.1单次测量界面 (12)7.2.1.224小时自动测量界面 (13)7.2.2定位测量界面 (14)7.2.3倍频程频谱分析界面 (15)7.2.3.1OCT列表界面 (15)7.2.3.2醒目界面 (15)7.2.3.3图形界面 (16)7.2.3.4室内界面 (16)7.2.4机场噪声测量界面 (16)7.3设置界面 (17)7.3.1设置第1页 (17)7.3.2设置第2页 (18)7.3.3设置第3页 (18)7.4调阅界面 (19)8．使用方法 (20)8.1参数设置 (20)8.1.1日历时钟调整 (20)8.1.2测量时间设置 (20)8.1.3组名(测点名称)输入及选择 (20)8.1.4组名的查看 (21)8.1.5统计用频率计权的选择 (22)8.1.6LCD显示对比度调节 (22)8.1.7SMS设置 (22)8.2噪声单次测量 (22)8.324小时自动监测 (23)8.4噪声频谱分析 (23)8.5机场噪声测量 (23)8.6数据调阅 (23)8.6.1单次测量结果的调阅 (23)8.6.224小时自动监测结果的调阅 (24)8.6.3OCT分析结果的调阅 (24)8.7数据打印 (24)8.7.1单次测量结果的单组打印 (25)8.7.2单次测量结果的多组打印 (25)8.7.324小时测量结果打印 (25)8.7.4统计、累积分布图打印 (27)8.8.1采用AWA6221（B）进行声校准 (27)8.8.2用活塞发声器进行校准 (27)8.8.3直接输入灵敏度级 (27)8.9GPS定位测量 (27)9SD卡大容量存贮功能 (28)9.1大容量数据存贮 (28)9.1.1开机自检 (28)9.1.2数据调阅及打印 (28)9.1.3数据记录 (29)9.2录音及回放 (29)9.2.1录音 (29)9.2.2回放 (29)9.3U盘功能 (29)9.4其它注意事项 (30)10．测量范围及本机噪声修正 (30)11.过载指示 (31)12.1/3OCT分析软件使用说明 (32)12.1主要性能指标 (32)12.21/3倍频程分析界面 (32)12.2.11/3倍频程分析列表界面 (32)12.2.2醒目界面 (33)12.2.3图形界面 (33)12.3自定义频率计权设置 (33)附录一：装箱清单（标准配置） (35)附录二:GPS定位系统简介 (36)附录三指向性响应 (37)附录四自由场响应 (38)附录六滤波器衰减特性 (40)更改记录及版本说明版本时间说明V1.02008-8-10V1.12008-10-10加入倍频程本机电噪声、机场噪声测量功能及相关说明V1.22009-3-20加入等间隔启动方式及自动开启、自动关机功能V1.32009-6-17加入室内测量界面，可以自动判定是否超过国标规定值V1.42009-8-1加入时区设置、指向设置，GPS定位信息中加入了经度、纬度的方向V1.52009-9-30频谱分析下量程改为四档，图形界面下加入峰值频率显示，录音界面下加入了A声级，Z声级1秒等效值显示,用户可以设为超限启动录音或等间隔启动录音。
AWA6228型多功能声级计使用说明
AWA6228型多功能声级计使用说明一、仪器常用符号：见附件二、仪器校准本公司采用AWA6221（B）型声级校准器进行校准：（第一次声校准时，根据AWA6221（B）型声级校准器的检定证书设定“校准器声压级”。
一般声级校准器的声压级是94.0dB，但当检定出的声压级不是94.0dB时，应按实际检定结果进行设定。
例如是94.2dB，此时应先将光标移到“修改”按钮上，按下“确定”键，再移动光标到“4.”上，用“△”、“▽”键调节数值到94.2。
按一下“△”、“▽”键数值向上或向下调节0.1dB，当按下“△”、“▽”键不放时，数值一次调节1dB，并连续调节，直到按键放开为止。
再将光标移到“修改”按钮上，按下“确定”键。
以上步骤只有在显示出的校准器声压级与使用声级校准器声压级不一样时才进行。
）将AWA6221B 型声级校准器套到传声器上，打开电源，稳定几秒后，将仪器的光标移到“校准”按钮上，按下校准器的开关（应持续2秒钟），再按下“确定”键，仪器开始自动校准。
在“LC”后显示声压级，这个声压级约等于校准器声压级减去自由场修正量。
在“Lpx”后显示灵敏度级。
在显示器的左上角显示一个数值，从0 跳到9 后停下来，仪器显示完成后。
将光标移到“应用”按钮上，按下分析仪面板上的“确定”键，新的传声器灵敏度级就被保存下来了，校准完成。
如果新校准出的灵敏度级与上一次保存的灵敏度级相差3dB 以上时，仪器会提示“两次灵敏度级相差超过3dB,能保存。
请再次确认校准无误。
应检查传声器是否损坏。
如果用户没有将光标移到“应用”上按下“确定”键，则分析仪还是使用原来的传声器灵敏度级。
三、仪器的设置打开电源，进入设置界面，根据需要通过光标按钮移动光标、通过加减按钮调整数据和方式，依次设置时间、测量时间、选取组名等。
（再一次按下设置按钮翻页）四、仪器的测量本机选配了倍频程频谱分析模块，只要选定量程（共L\ML\MH\H四档）当仪器显示过载时应换下一档；仪器显示准备状态时按下测量按钮进行测量，当仪器显示测量完成后按下输出按钮测量数据。
爱华AWA6228+型多功能声级计使用说明书
ACOUSTICS & VIBRATION MEASURING INSTRUMENTS
+
AWA6228 型 多功能声级计(噪声分析仪)
爱华 使用说明书
杭州爱华仪器有限公司
HANGZHOU AIHUA INSTRUMENTS CO., LTD.
2018.1.5
更改记录及版本说明
版本 时间
“SMS”，RS232和蓝牙接口。
型式批准证书
型式批准证书号：2016S593-33
注意事项
1、第一次使用仪器前,请仔细阅读该说明书。 2、测试传声器膜片破损不在保修范围之内。 3、其它因使用不当造成的损坏不在保修范围之内。 4、电池应选用高性能碱性电池。不使用时，请将电池取出，以
免电池漏液造成仪器损坏。电池不在保修围范围内。
7.4.4 GB 12523-2011 建筑施工场界环境噪声排放标准.......... 38 7.4.5 GB 12525-1990 铁路边界噪声限值及测量方法.............. 38 7.5 模板选择........................................................................................38 7.5.1 模板查看.............................................................................39 7.5.2 模板的保存、删除及选用................................................. 39 8 仪器校准...................................................................................................40 8.1 声校准............................................................................................40 8.1.1 采用AWA6221A校准器进行声校准................................. 44 8.1.2 用活塞发声器进行校准..................................................... 44 8.1.3 采用AWA6223F校准器进行声校准.................................. 45 8.2 手动输入传声器灵敏度级............................................................ 45 8.3 校准记录查看................................................................................45 8.4 TEDS...............................................................................................46 9 GPS 模块.................................................................................................. 47 9.1 GPS测两点距离............................................................................. 48 9.2 GPS校准时钟................................................................................. 49 9.3 GPS定位测量................................................................................. 50 10 测量范围及本机噪声.............................................................................50 11 过载指示.................................................................................................52 附录一：装箱清单（标准配置）............................................................... 53 附录一 装箱清单（续，可选配置）......................................................... 54 附录二 指向性响应.....................................................................................55 附录二 指向性响应(续).............................................................................. 56 附录三 自由场响应.....................................................................................57 附录四 延伸电缆的影响.............................................................................59 附录五 滤波器衰减特性.............................................................................60
AWA6228+个人声暴露计说明书
目录1. 概述 (1)2. 主要性能指标 (1)3. 软件使用 (1)3.1 列表显示界面 (2)3.2图形显示界面 (3)4. 测量 (3)图表图3-1 列表界面 (2)图3-2 图形界面 (3)1. 概述AWA6228+多功能声级计安装了个人声暴露计软件后可以对噪声进行个人声暴露测量。
本章介绍了个人声暴露计软件的主要性能及使用方法。
2. 主要性能指标2.1主要功能：个人声暴露测量2.2 测量范围：声压级测量范围：（23～135）dBA （注：标配灵敏度，下同）峰值C声级测量范围：（50-135）dBC噪声剂量测量范围:0%到999.99%2.3交换率：3、4、5、6可选2.4门限值：40～90可选2.5标准限值：70～90可选2.6主要测量指标：LASp、LASmax、TWA、LEX,8h、LCpeak、LZpeak、LASmin、LAeq,T、LA VG、DOSE2.7 等间隔记录：记录每分钟的LA VG1m、LAeq1m、LCpeak、LZpeak、LASmax和LASmin2.8等间隔记录时间：单次最多可记录34小时，总共可记录320小时2.9积分时间：1s到99h59m59s任意设置2.10符合标准：IEC61672：2013 Class 1、GB/T3785-2010 1级、GB/T15952-20102.9显示界面：列表和图形界面3.软件使用将LR6（AA）电池装入电池盒或接入外接5V电源，按键2秒以上后放开，仪器进入开机界面，接着进入主菜单。
主菜单有噪声测量、仪器设置、数据调阅、仪器校准4个子菜单，下方是存储空间的状态条，黄色为已使用。
按键，系统参数恢复到缺省值。
按或键可以使光标左右移动，按键进入噪声测量界面。
在个人声暴露计界面下，有“列表”和“图形”2种显示界面。
3.1 列表显示界面图3-1 列表界面“限值”、“门限”和“交换率”可在“分析仪设置”中更改。
此界面下显示LASp、LASmax、TWA、LEX,8h、LCpeak、LZpeak、LASmin、LAeq,T、LA VG、DOSE等10个测量指标。
62-18ABSTM音频探测器使用说明
62-180 ABS TM音频探测器使用说明挂钩检测提示与振铃极性音量控制耐用外壳接听检测拨号音质量跟踪信号接收探针美国理想工业公司（ IDEAL INDUSTRIES,INC. ）的 ABS TM测试仪是一款简单易用的，通信线缆系统故障定位测试工具。
除作为各种线缆音频寻线外，还可用于电话线拨号音质量和电源是否正常，也可检测电话插座的接线极性（检测是否反接与振铃信号），协助鉴别呼叫地址与查找分机号码。
测试仪功能：可永远各种有线通信系统的基础故障定位对模拟语音系统进行诊断，用于系统开通与维护可接收病再生电话拨号音，以获悉拨号音的质量情况（接听功能与挂断功能）检测提示与插座极性鉴别电源有无（AC/DC ）为查找分机号码鉴别呼叫地址协助完成插座安装与交叉连接系统的接入在大对数线缆中通过跟踪特定音频信号，识别特定导体。
（跟踪功能（ TRACE ）需单独配备音频发生器）音频音量可调节鳄鱼夹适配器与RJ11 插座的中间 2 针脚相连60（ 50） Hz 噪声抑制，使音频接收更清晰挂钩设计，可解放双手外壳与扬声器坚固耐用配套长寿命测试跳线仪器自带9V 电池体积小巧警告：如果红色过载指示灯（OVERLOAD ）亮起，并有告警声时，则说明被测电话线为数字电话。
按接听键断开线路，并在30 秒内将测试仪与线缆断开，以免测试仪损坏。
使用说明：检测电话插座的拨号音质量1．通过 ABS TM工具包中提供的跳线，接入电话插座；2．将线缆状态开关（LINE STATUS ）置于开（ ON）位置；3．线缆状态指示灯会指示被测线缆上是否存在直流电，绿灯亮表示有电，并且接线正确；4．按下接听按钮（LISTEN ），摘机，听拨号音是否正常；5．检查拨号音是否合格；6．再按一次接听键，结束测试。
注：接听（ LISTEN ）功能在没有电池供电的情况下开启使用。
某些数字语音系统也可被接听，但被测系统支持才行。
在交叉连接中检测拨号音1．使用 ABS TM工具包中提供的鳄鱼夹测试线，连接测试仪；2．将鳄鱼夹与交叉线端子可靠连接；3．按下接听按钮（LISTEN ），摘机，听拨号音是否正常；4．检查拨号音是否合格；5．再按一次接听键，结束测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AWA6128电声分析系统AWA6128S型扬声器测试仪
使用说明书
杭州爱华仪器有限公司
2012年6月
目录
1、概述 (1)
2、基本工作性能指标 (2)
3、系统测试原理 (3)
4、软件设置 (4)
4.1 测试传声器校准 (4)
4.2 扬声器测量条件设置 (5)
4.3扬声器测试项目及门限设置 (6)
4.4扬声器平均灵敏度及图像坐标设置 (7)
5、扬声器扫频测试过程 (8)
5.1 扬声器扫频步骤 (8)
5.2 扬声器测量数据显示 (9)
6、合格框上下限曲线修改 (10)
6.1原始框生成 (10)
6.2手动修改合格框上下限曲线 (11)
7、导出报表 (14)
8、软件退出 (16)
附录 (17)
更改记录及版本说明
版本时间说明
V1.0 2012-02-21 软件第一次发布
V1.1 2012-06-27 修改了合格框和软件界面，增加导出数据报表功能
1.概述
AWA6128S型扬声器测试仪执行《GB/T 9396-1996扬声器主要性能测试方法》标准，它是功能强大、操作便捷的测试系统，充分降低初期成本的投入和维护费用，具有高效、强大的分析和处理能力。
能快速地完成电声产品扬声器参数的测试，是基于生产线和质量控制（QC）、操作简易的要求而开发的测试系统。
根据相应的标准同时完成扬声器频响、阻抗和极性测试。
软件根据四个频率点的灵敏度、阻抗的合格范围，合格框上下限和极性判断扬声器良品或不良品。
测试结束后，简洁直观的显示出PASS/NG/极性NG，极大的提高了测试效率。
软件主界面如下图所示。
2.基本工作性能指标
（1）测试传声器：预极化 1/2英寸自由场型测试传声器(可选
AWA14421型测试传声器)
（2）信号源输出电压：50 mV～10000 mV(RMS)
输出阻抗：<0.8 Ω
（3）扫频频率范围：开始频率：20 Hz
结束频率：20 kHz
（4）倍频程方式：1/12 OCT、1/24 OCT
（5）扫频时间:0.2秒～2.0秒（可选）
（6）阻抗测量范围：0 Ω～30 Ω
（7）测量量程：-20 dB，0 dB，+20 dB
（8）测量动态范围：45 dB～135 dB
（9）本机噪声：<35 dB（Z计权）
（10）扫频触发方式：键盘或脚踏开关
（11）工作电源：220 V/50 Hz交流市电
（12）工作条件：环境温度：0 ℃～40 ℃
相对湿度：20 %～90 %
大气压：86 kPa～106 kPa
（13）尺寸：482 mm×460 mm×177 mm（W×D×H）
（14）重量：10 kg
3.系统测试原理
AWA6128S 型扬声器测试仪输出相应信号给被测扬声器，测试传声器
接受相应声信号，经放大、A/D 转换后，再由计算机进行数据处理，最后把数据和曲线一起显示出来。
图 3.1 扬声器测试原理图
显示器 信号输入（
测试传声器） 信号输出（扬声器） 主机电源
图3.2 仪器连线图
信号输入
信号输出
4.软件设置
4.1 测试传声器校准
将测试传声器插入到AWA6221B型声校准器里，如下图所示。
点击参数设置按钮（快捷键F5），软件弹出以下窗口。
4.2扬声器测量条件设置
测量条件设置说明：单频时间表示每个频
率点的
测量时间。
4.3扬声器测试项目及门限设置
填入阻抗上下限填入阻抗校准
扬声器测试项目及门限设置说明：软件根据四个频率点的灵敏度值、阻抗、合格框和极性来判断扬声器良品（PASS）、不良品（NG）和极性异常（极性NG）。
阻抗校准，信号输出线连接一个标准电阻10Ω，更改阻抗系数使软件测量出的阻抗也是10Ω。
4.4扬声器平均灵敏度及图像坐标设置
扬声器平均灵敏度和图像坐标设置说明：软件根据平均灵敏度开始频率和结束频率计算出扬声器平均灵敏度。
更改频
响校准可以调整扬声器频响曲线，使频响曲线可以上下移动。
填入平均灵敏度开始频率和结束频率 填入频响校准 参数
5.扬声器扫频测试过程
5.1扬声器扫频步骤
将扬声器放置于距离测试传声器15厘米到35厘米之间。
5.2扬声器测量数据显示
显示判定结果
扬声器测量数据显示说明：按快捷键F7和F8可以调整XY图的灵敏度级标尺（25 dB～160 dB），上下移动灵敏度曲线。
如果频率点声级或阻抗不在门限内，频率点声级或阻抗数字框显示红色。
6.合格框上下限曲线修改
6.1原始框生成
点击合格框修改按钮（快捷键F6），软件弹出以下窗口。
填入参考值上下限，点击生成原始框按钮，软件会生成以最新一次扬声器扫频灵敏度曲线为基准结合参考值上下限得出合格框上下限曲线。
6.2手动修改合格框上下限曲线
在原始框生成之后，可以用鼠标手动修改合格框上下限曲线，使合格框上下限曲线更加符合扬声器灵敏度判定要求。
第一步，按快捷键F9，XY图出现合格框上下限曲线游标，如下图所示。
按曲线切换按钮（快捷键Home），可以切换被修改的合
格框上限曲线和下限曲线。
显示游标的XY坐标。
第二步，用鼠标将游标移动要修改灵敏度的频率点。
第三步，将鼠标放置在游标十字岔下面一些的地方直到出现左右箭
头为止。
按快捷键End使曲线移动按钮点亮，按下鼠标左键拖动曲线。
修改后先放开鼠标左键，再按快捷键End使曲线移动按钮
灭掉。
按快捷键F9取消合格框上下限曲线游标显示。
合格框上下限曲线修改后可以点击导出框按钮保存合格框曲线，也可以点击导入框按钮导入合格框曲线。
7.导出报表
软件可以导出最新一次扬声器测量的数据报表。
报表包含报表生成时间、扬声器共振频率f0、阻抗、平均灵敏度、频响和测量曲线截图等数据。
点击导出报表按钮（快捷键F9），软件弹出Word格式的数据报表，如下图所示。
在word里可以保存、打印数据报表。
8.软件退出
点击退出按钮（快捷键ESC），软件弹出以下窗口。
点击确定按钮退出软件，或点击取消按钮返回软件主界面。
也可以直接点击软件界面右上角的
附录
软件快捷键一览
F5 弹出参数设置窗口
F6 弹出合格框修改窗口F7和F8 上下移动扫频曲线
F9 导出报表
ESC 弹出软件退出确定窗口PgUp和PgDn 选择测量项目
Enter 启动扫频
Ctrl+Shift+F1 校准传声器
Home 曲线切换
End 曲线移动
AWA6128S型扬声器测试仪典型配置清单
1、测试主机
2、测试传声器和前置级
3、信号输出线。
