振动电机的应用范围、工作原理及使用规范
振动电机使用说明
振动电机使用说明振动电机是一种将电能转化为机械振动能的设备，常用于各种振动设备和振动机械中，如振动筛、振动输送机、振动喂料机等等。
本文将对振动电机的使用说明进行详细介绍。
1.振动电机的结构振动电机通常由电机本体、偏心块、轴承和外壳等部分组成。
其中，电机本体由电机外壳、定子线圈、转子和散热器等组成。
偏心块是一种非对称质量块，通过与转子连接，使电机产生偏心力，从而产生机械振动。
2.振动电机的安装振动电机一般采用水平安装方式，即与地面平行安装。
安装时应确保电机的基础牢固，并且底座与地面接触平整。
安装时还需注意电机与其他设备之间的配合间隙，确保互不干涉。
同时，还需要根据振动电机的转动方向进行正确的接线。
3.振动电机的工作原理振动电机通过偏心块的偏心力产生一种不平衡的离心力，这种力会导致电机本体产生振动。
振动电机工作时，偏心块的离心力使本体发生直线或圆周运动，以产生机械振动。
4.振动电机的使用注意事项(1)振动电机在运行前应检查电机的安装固定是否牢固，如有松动应及时拧紧。
(2)电机运行期间应保持电机的外壳清洁，防止灰尘和杂质进入电机内部。
(3)振动电机在正式使用前，应进行空载试运行一段时间，确认电机的工作状态正常后方可进行正式工作。
(4)在使用过程中，应定期检查振动电机的部件是否存在损坏现象，如发现异常应及时更换。
(5)振动电机严禁运行超过额定负荷工作，以免损坏电机。
5.振动电机的维护保养(1)振动电机在运行之前和运行期间应定期加注润滑油，以保持电机正常的润滑状态。
(2)定期检查振动电机的轴承，如有异常应及时更换。
(3)振动电机长期不使用时，应将电机外壳表面清洁，并进行适当的包装存放，防止灰尘和湿气对电机的影响。
(4)在恶劣的工作环境下使用振动电机时，应定期进行清洗和检查，防止电机受到污染和腐蚀。
总结：振动电机是一种将电能转化为机械振动能的设备，通过偏心块产生离心力从而产生振动。
在使用振动电机时，需要注意安装固定、接线和配合间隙等方面的问题，并且定期进行维护保养，以确保振动电机的正常工作和使用寿命。

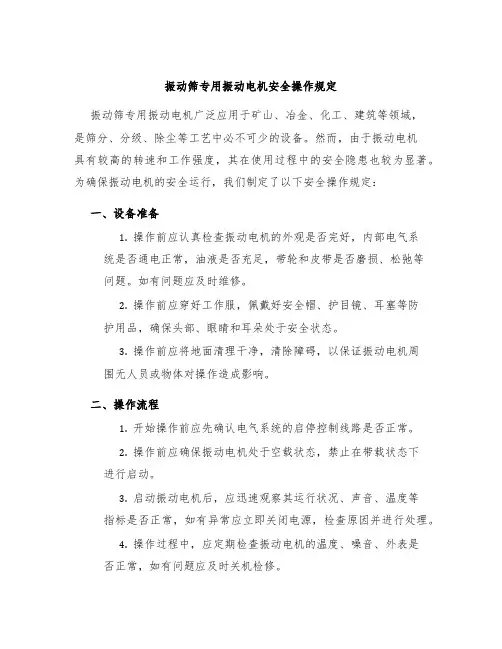

振动筛专用振动电机安全操作规定
振动筛专用振动电机安全操作规定振动筛专用振动电机广泛应用于矿山、冶金、化工、建筑等领域，是筛分、分级、除尘等工艺中必不可少的设备。
然而，由于振动电机具有较高的转速和工作强度，其在使用过程中的安全隐患也较为显著。
为确保振动电机的安全运行，我们制定了以下安全操作规定：一、设备准备1.操作前应认真检查振动电机的外观是否完好，内部电气系统是否通电正常，油液是否充足，带轮和皮带是否磨损、松弛等问题。
如有问题应及时维修。
2.操作前应穿好工作服，佩戴好安全帽、护目镜、耳塞等防护用品，确保头部、眼睛和耳朵处于安全状态。
3.操作前应将地面清理干净，清除障碍，以保证振动电机周围无人员或物体对操作造成影响。
二、操作流程1.开始操作前应先确认电气系统的启停控制线路是否正常。
2.操作前应确保振动电机处于空载状态，禁止在带载状态下进行启动。
3.启动振动电机后，应迅速观察其运行状况、声音、温度等指标是否正常，如有异常应立即关闭电源，检查原因并进行处理。
4.操作过程中，应定期检查振动电机的温度、噪音、外表是否正常，如有问题应及时关机检修。
5.停止运行时，应先关闭负载，并等待振动电机完全停止转动后再关闭电源。
三、日常维护1.定期更换振动电机的润滑油，并检查润滑管道是否堵塞。
2.定期清洗振动电机和冷却器，保持其良好的散热性能。
3.清洗和维护电机的过程中，应注意不得用水直接喷洒在电机上，以免引起电器故障。
以上是振动筛专用振动电机的安全操作规定，不得违反以上规定，如有违反者，后果自负。
同时，为保障设备的安全运行和延长设备使用寿命，建议用户定期进行设备检测和维护，并遵守操作人员的安全操作规程。
振动电机的结构及工作原理
振动电机的结构及工作原理振动电机是动力源与振动源结合为一体的激振源，振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。
振动电机的激振力利用率高、能耗小、噪音低、寿命长。
振动电机的激振力可以无级调节，使用方便，JZO、YZU、VB，XVM，YZO、YZS、YZD、TZD ，TZDC 等型号的振动电机为通用型振动电机。
可以应用于一般振动机械，如：振动破碎机、振动筛分机、振动打包机、振动落砂机、振动造型机、振动打桩机、振动提升机、振动充填机、料仓的振动破拱防闭塞装置等等。
广泛的应用在水电建设、火力发电、建筑、建材、化工、采矿、煤炭、冶金、轻工等工业部门。
振动电机特点1.激振动力与功率配合得当,振动力大,机体重量轻,体积小,机械噪音低。
2.因为振动电机是强阻型振动而不是共振,所以有稳定的振幅。
3.振动频率范围大。
电磁式激振器的振动频率是固定的,一般等于电源步率,而振动电机的振动频率可通过调整转速的办法进行大范围的调整,并且能按照不同的通途任意选择振动频率和振幅。
4.受电源波动的影响小,电磁式激振器会由于电压变化而引起激振力发生大的变化,但振动电机中,这种变化就非常小。
5.多机组合,可实现自同步能完成不同工艺要求。
6.可根据振动电机的安装方式改变激振力的方向。
7.只须调整偏心块的夹角,就可无级调整激振力和振幅。
8.维护保养简单,由于不像电磁式那样使用弹簧,因此类似间隙调整,重量调整等维修工作可以免除,仅需要定期维修轴承。
9.规格齐全,能满足各类振动机械的工作需要。
振动电机产品系列1.YLJ、YLJO、YLJF、YLJD、YLJT、YLEJC、YLEJF系列三相异步力矩电机。
2.YZS、JZO、YZVP系列三相异步振动电机。
3.YEJ、YDEJ系列三相异步电磁制动电机。
4.YVP、YZPBF、YZPBEJ系列变频调速电动机及起重冶金专用变频调速电机。
5.YD、YDT、YZD、YZTD系列多速及塔吊专用电动机。
振动电机的应用范围、工作原理及使用规范
八、轴承的拆卸与安装
振动电机选用重型轴承，均可承载一定的轴向负荷，不论安装方向如何，轴承寿命不受轴向负荷力的影响。
振动电机使用环境，海拔高度不超过1000米，环境温度不超过40℃，相对湿度不超过（温度不超过25℃时），否则应降低功率使用；主机激振功率和运行电流不超过铭牌数值，否则应降低激振力使用。
二、主体结构及工作原理
振动电机由特制电机外加激振重块组成。当电机通电旋转时，激振块产生激振力，通过电机底脚或法兰盘传递纵横振动机械。
1.折卸轴承
（1）拆下振动电机两端的防护罩，记录偏心块工作时的激振力百分值，以便在安装时恢复原工作状态；
（2）将两轴端的轴用挡圈去掉；
（3）旋松外偏心块紧固螺栓，卸下外偏心块。旋松内偏心块紧固螺栓，卸下内偏心块；
（4）将轴承压盖从轴承座上卸下，把轴承从轴承座内压出或用合适的螺栓顶出；
（3）内外偏心块装于转轴上并到位，将轴用挡圈装于转轴上；
（4）紧固定偏心块紧固螺栓，转动可调偏心块，使其到达卸下前的角度位置并拧紧其紧固螺栓。以上组装完成后，转轴应有一定的轴向串动；
九、注意事项
1、卧式振动电机不装防护罩不允许运行；
2、振动电机电控系统应有可靠的接地装置和保护装置，如缺相保护、过电流保护、过热保护等；
M16 200Nm M36 2600Nm
M20 390Nm M42 3600Nm
M24 680Nm
振动电机开始运行20分钟后应该停机检查，用力矩扳手检核底脚或法兰螺栓的紧固程度，如有不足必须按以上要求加紧。再次运行两小时后应重复以上程序，此后两天内每隔二至四个小时重复检核底脚或法兰螺栓坚固程度，之后每隔四至六个星期检查一次。

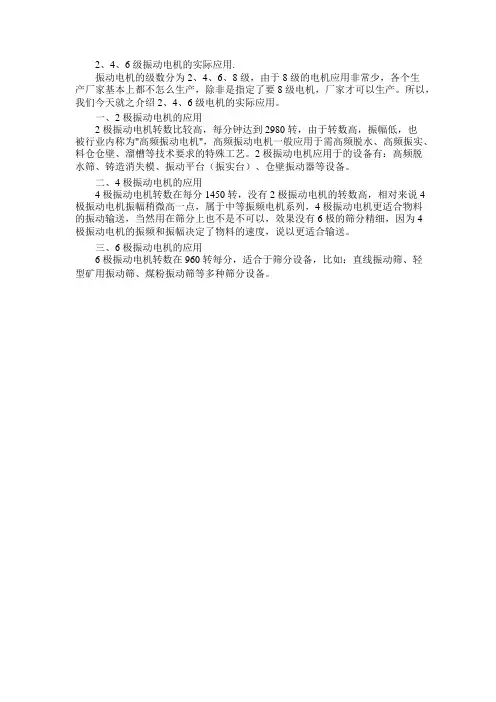

2、4、6级振动电机的实际应用.
二、4 极振动电机的应用 4 极振动电机转数在每分 1450 转，没有 2 极振动电机的转数高，相对来说 4 极振动电机振幅稍微高一点，属于中等振频电机系列，4 极振动电机更适合物料 的振动输送，当然用在筛分上也不是不可以，效果没有 6 极的筛分精细，因为 4 极振动电机的振频和振幅决定了物料的速度，说以更适合输送。
三、6 极振动电机的应用 6 极振动电机转数在 960 转每分，适合于筛分设备，比如：直线振动筛、轻 型矿用振动筛、煤粉振动筛等多种筛分设备。
2fg0f7c7a YZS振动电机 wwຫໍສະໝຸດ
极振动电机转数在每分1450转没有2极振动电机的转数高相对来说4极振动电机振幅稍微高一点属于中等振频电机系列4极振动电机更适合物料的振动输送当然用在筛分上也不是不可以效果没有6极的筛分精细因为4极振动电机的振频和振幅决定了物料的速度说以更适合输送
2、4、6 级振动电机的实际应用. 振动电机的级数分为 2、4、6、8 级，由于 8 级的电机应用非常少，各个生 产厂家基本上都不怎么生产，除非是指定了要 8 级电机，厂家才可以生产。所以， 我们今天就之介绍 2、4、6 级电机的实际应用。
振动电机使用说明
振动电机使用说明一、产品用途及使用范围YZS系列振动电机产品广泛用于冶金、矿山、煤炭、化工、电力、建材、铸造、磨料、陶瓷、玻璃、粮食、食品、医药、轻工等行业，是振动输送机、振动给料机、振动放矿机、振动干燥设备、振动筛分设备、振动落砂机、振实台、料仓振动防闭塞装置等各种振动机械设备理想的动力源和激振源。
海拔高度不超过1000米，环境温度不超过40C，相对湿度不超过90%(温度不超过25C 时)，否则应降低功率使用;主机激振功率和运行电流不超过铭牌数值，否则应降低激振力使用。
二.主体结构及工作原理振动电机由特制电机外加激振重块组成。
当电机通电旋转时，激振块产生激振力，通过电机底脚或法兰盘传递纵横振动机械。
特制电机由特制定子线包和转子轴组成，能承受高频振动;卧式振动电机采用四块扇形偏心块作激振块，调节同轴端两块偏心块的夹角，可以从零至最大调节振动电机的激振力;振动电机通电旋转，带动电机轴两端的偏心块，产生惯性激振力，该力是空间回转力，其幅值为Fm。
Fm=mrω2m-偏心块质量r-偏心块质心回转轴心的距离，即偏心距ω-电机旋转角度频率ω=2πn/60n—振动电机振次惯性激振力通过振动电机轴承、底脚或法兰，传递给振动机械，就是该振动机械产生的激振力。
三.存放振动电机应存放在室内，室内空气应干燥，没有不良气体，温度应在露点以上5C，相对湿度不超过50%，电机应保持平放。
储存时应对振动电机进行适当的维护，每月转动电机转子轴数转，定期查看振动电机防锈防潮状况。
四.振动电机的安装振动电机与振动机械连接平面均采用划6.3光洁度加工面，平面度应符合GB1184-79附表1的9级公差要求。
底脚安装或法兰安装螺栓强度不得低于8.8级。
振动电机必须牢固安装在振动机械上，底脚或法兰螺栓应使用防松装置，紧固时要用力矩板手紧至下列力矩：M12 88Nm M30 1350NmM16 200Nm M36 2600NmM20 390Nm M42 3600NmM24 680Nm振动电机开始运行20分钟后应该停机检查，用力矩扳手检核底脚或法兰螺栓的紧固程度，如有不足必须按以上要求加紧。
振动电机知识
振动电机知识
振动电机是一种常见的电动机，它通过交替的正反转振动来实现工作。
振动电机通常由电机本体、减速器、轴承、震动块等组成。
它的用途广泛，例如用于振动筛、振动输送、振动压实、医疗器械等领域。
振动电机的特点是振动频率、振幅和振动方向可以根据需要调节，同时也有较高的工作效率和可靠性。
振动电机的工作原理是利用电机的电磁作用或磁场作用，产生正反转振动，通过连杆机构将振动转化成所需要的线性或者旋转运动。
为了保证振动电机的长期稳定性，需要注意以下几点：
1. 制造商提供的额定工作参数不得超过，否则会损坏电机。
2. 外部振动电机应避免受到剧烈冲击和过大的负荷，应避免在不正常的运行温度范围下操作。
3. 振动电机在使用时应注意定期维护，清理电机及其附件的尘污和碎屑，检查轴承和减速器润滑油是否充足。
以上是对振动电机的部分介绍，它在许多行业中都有着广泛的应用，如何更好地使用振动电机，需要根据具体情况进行操作和维护。
振动电机原理
振动电机原理
振动电机是利用电磁原理来带动转子旋转的。
转子在定子上绕着定子旋转，并且在定子上施加一个周期性的振动。
电机中的电磁铁自旋和旋转，受到定子中旋转磁场的作用，由于受到的力是周期性的，就会产生周期性的振动。
如果这种周期性的振动频率与电动机中所用电磁铁自旋和旋转所产生的电磁力的频率一致，那么电机就能产生连续、稳定而又有规律的旋转。
如果电机中电磁铁自旋和旋转的频率不一致，那么电机就会产生间歇、不稳定以及周期性波动等现象。
这样就会影响电动机的性能。
振动电机利用电磁原理，当把导线穿过定子时，在定子内部产生了一个周期性的磁场，它有两种形式：一种是旋转磁场，另一种是固定磁场。
当导线穿过定子时，一部分电流流经定子，在定子内部产生一个旋转磁场；另一部分电流则通过导线和转子上固定的磁极，在转子中产生一个固定磁场。
由于这两种磁场大小不同、方向相反、相位相反，因此它们之间就会发生相互作用。
这种作用就会引起转子周期性地做自旋和振动。
—— 1 —1 —。
振动电机及应用
振动电机及应用振动电机是一种将电能转化为机械振动能的电动机，它通过电磁能、电化学能或电热能等形式的能量转换，产生机械振动，实现相对于静止状况的周期性位移。
振动电机广泛应用于各个领域，如医疗器械、交通工具、消费电子产品等。
下面我将重点介绍一些振动电机及其应用。
一、盲杖振动电机盲杖振动电机是一种应用于盲人导航助听设备中的振动电机。
该设备通过振动电机产生振动信号，传达给使用者，提供方向指引和障碍物感知。
使用者可以通过触觉感知到不同频率和强度的振动，从而确定自身位置和前方情况，有效地帮助盲人外出。
二、手机震动电机手机震动电机在智能手机中得到广泛应用。
通过振动电机产生震动信号，实现来电提醒、短信提示、游戏互动等功能。
手机震动电机的主要优点是体积小、能耗低、振动力度可调，能够提供与声音相辅相成的交互体验。
三、振动平台电机振动平台电机广泛应用于工业生产、实验研究、艺术表演等领域。
振动平台电机通过调整振动频率和振动幅度，使物体在平台上做周期性的振动，实现搅拌、筛分、传输、模拟地球重力等功能。
振动平台电机具有结构简单、运行平稳、携带能力强的特点，被广泛应用于工业生产中的物料处理和实验研究中的模拟实验。
四、电动牙刷电机电动牙刷电机是一种通过振动电机实现牙刷刷头振动的电机。
它可以在很短的时间内完成上万次的刷牙动作，比传统手动牙刷更有效地去除牙菌斑和牙渍，提高口腔卫生。
电动牙刷电机的振动频率和力度可以根据个人口腔状况进行调整，提供个性化的清洁体验。
五、振动喷墨打印机电机振动喷墨打印机电机是一种应用于喷墨打印机中的电机。
它通过高速振动喷墨喷头，将墨水喷射到纸张上形成图像。
振动喷墨打印机电机具有高速、高精度、低噪音的特点，被广泛应用于办公和家庭打印领域。
除上述应用之外，振动电机还广泛应用于电动工具、游戏手柄、振动按摩器等领域。
随着技术的不断进步和创新，振动电机的应用领域还会不断扩展。
总结起来，振动电机通过将电能转化为机械振动能，可以实现各种不同的应用，如盲杖导航、手机震动、振动平台、电动牙刷、振动喷墨打印等。
微型振动电机的振动原理
微型振动电机的振动原理
微型振动电机的振动原理是基于微型直流电机和偏心轮的工作原理。
微型直流电机通过通电产生磁场，驱动转子旋转，从而使偏心轮产生振动。
偏心轮的质心与旋转轴线不重合，当电机旋转时，偏心轮在惯性和离心力的作用下产生振动，从而实现电机的振动输出。
微型振动电机的振动频率和振幅取决于电机的转速和偏心轮的偏心距。
通过调整电机的输入电压或电流，可以改变电机的转速，进而调整振动频率。
而改变偏心轮的偏心距则可以调整振幅的大小。
微型振动电机广泛应用于各种电子产品中，如手机、按摩器、美容仪等。
通过微型振动电机产生的振动，可以实现各种功能，如震动按摩、声音感知等。
振动电机参数
振动电机参数1. 引言振动电机是一种能够将电能转换为机械振动能的设备，广泛应用于各个领域，如工业生产、医疗设备、消费电子等。
在设计和选择振动电机时，了解振动电机的参数是十分重要的。
本文将从结构、性能和应用角度介绍振动电机的参数。
2. 结构参数振动电机的结构参数主要包括电机类型、电机尺寸和电机重量。
2.1 电机类型常见的振动电机类型有离心振动电机、直线振动电机和旋转振动电机。
•离心振动电机：通过旋转离心力产生振动，适用于需要大振幅和高频率的应用。
•直线振动电机：通过推动电机内部的活塞产生直线运动，适用于需要直线振动的应用。
•旋转振动电机：通过旋转产生振动，适用于需要旋转振动的应用。
2.2 电机尺寸电机尺寸是指电机的外形尺寸，通常以长度、宽度和高度表示。
电机尺寸的选择需要考虑安装空间和应用需求。
2.3 电机重量电机重量是指电机的质量，通常以千克为单位。
电机重量的选择需要考虑安装条件和使用环境。
3. 性能参数振动电机的性能参数主要包括振幅、频率、力和功率。
3.1 振幅振幅是指振动电机产生的机械振动的最大位移量，通常以毫米或米为单位。
振幅的大小决定了振动的强度，影响着振动电机的应用效果。
3.2 频率频率是指振动电机产生的机械振动的频率，通常以赫兹为单位。
频率的选择需要根据具体应用需求，不同的应用可能需要不同的频率范围。
3.3 力力是指振动电机产生的振动力大小，通常以牛顿为单位。
力的大小决定了振动电机的工作能力，需要根据具体应用需求选择合适的力大小。
3.4 功率功率是指振动电机消耗的电能大小，通常以瓦特为单位。
功率的大小决定了振动电机的能耗和工作效率。
4. 应用参数振动电机的应用参数主要包括工作条件、环境温度和保护等级。
4.1 工作条件工作条件是指振动电机在使用过程中的工作环境和工作方式。
例如，振动电机可能需要在恶劣的工作环境下运行，或需要在连续工作或间歇工作的情况下使用。
4.2 环境温度环境温度是指振动电机所处的环境温度，通常以摄氏度为单位。
振动电机的结构及工作原理
振动电机的结构及工作原理振动电机是动力源与振动源结合为一体的激振源，振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。
振动电机的激振力利用率高、能耗小、噪音低、寿命长。
振动电机的激振力可以无级调节，使用方便，JZO、YZU、VB，XVM，YZO、YZS、YZD、TZD ，TZDC 等型号的振动电机为通用型振动电机。
可以应用于一般振动机械，如：振动破碎机、振动筛分机、振动打包机、振动落砂机、振动造型机、振动打桩机、振动提升机、振动充填机、料仓的振动破拱防闭塞装置等等。
广泛的应用在水电建设、火力发电、建筑、建材、化工、采矿、煤炭、冶金、轻工等工业部门。
振动电机特点1.激振动力与功率配合得当,振动力大,机体重量轻,体积小,机械噪音低。
2.因为振动电机是强阻型振动而不是共振,所以有稳定的振幅。
3.振动频率范围大。
电磁式激振器的振动频率是固定的,一般等于电源步率,而振动电机的振动频率可通过调整转速的办法进行大范围的调整,并且能按照不同的通途任意选择振动频率和振幅。
4.受电源波动的影响小,电磁式激振器会由于电压变化而引起激振力发生大的变化,但振动电机中,这种变化就非常小。
5.多机组合,可实现自同步能完成不同工艺要求。
6.可根据振动电机的安装方式改变激振力的方向。
7.只须调整偏心块的夹角,就可无级调整激振力和振幅。
8.维护保养简单,由于不像电磁式那样使用弹簧,因此类似间隙调整,重量调整等维修工作可以免除,仅需要定期维修轴承。
9.规格齐全,能满足各类振动机械的工作需要。
振动电机产品系列1.YLJ、YLJO、YLJF、YLJD、YLJT、YLEJC、YLEJF系列三相异步力矩电机。
2.YZS、JZO、YZVP系列三相异步振动电机。
振动电机的结构及工作原理
振动电机的结构及工作原理振动电机是动力源与振动源结合为一体的激振源，振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。
振动电机的激振力利用率高、能耗小、噪音低、寿命长。
振动电机的激振力可以无级调节，使用方便，JZO、YZU、VB，XVM，YZO、YZS、YZD、TZD ，TZDC 等型号的振动电机为通用型振动电机。
可以应用于一般振动机械，如：振动破碎机、振动筛分机、振动打包机、振动落砂机、振动造型机、振动打桩机、振动提升机、振动充填机、料仓的振动破拱防闭塞装置等等。
广泛的应用在水电建设、火力发电、建筑、建材、化工、采矿、煤炭、冶金、轻工等工业部门。
振动电机特点1.激振动力与功率配合得当,振动力大,机体重量轻,体积小,机械噪音低。
2.因为振动电机是强阻型振动而不是共振,所以有稳定的振幅。
3.振动频率范围大。
电磁式激振器的振动频率是固定的,一般等于电源步率,而振动电机的振动频率可通过调整转速的办法进行大范围的调整,并且能按照不同的通途任意选择振动频率和振幅。
4.受电源波动的影响小,电磁式激振器会由于电压变化而引起激振力发生大的变化,但振动电机中,这种变化就非常小。
5.多机组合,可实现自同步能完成不同工艺要求。
6.可根据振动电机的安装方式改变激振力的方向。
7.只须调整偏心块的夹角,就可无级调整激振力和振幅。
8.维护保养简单,由于不像电磁式那样使用弹簧,因此类似间隙调整,重量调整等维修工作可以免除,仅需要定期维修轴承。
9.规格齐全,能满足各类振动机械的工作需要。
振动电机产品系列1.YLJ、YLJO、YLJF、YLJD、YLJT、YLEJC、YLEJF系列三相异步力矩电机。
2.YZS、JZO、YZVP系列三相异步振动电机。
3.YEJ、YDEJ系列三相异步电磁制动电机。
4.YVP、YZPBF、YZPBEJ系列变频调速电动机及起重冶金专用变频调速电机。
5.YD、YDT、YZD、YZTD系列多速及塔吊专用电动机。
振动电机工作原理
振动电机工作原理振动电机是一种通过电能转换为机械振动能力的设备，它在许多工业领域都有广泛的应用，包括振动给料机、振动筛等。
振动电机的工作原理是通过电磁力的作用使得电机产生振动，下面我们将详细介绍振动电机的工作原理。
1. 电磁原理振动电机的核心部件是电磁线圈，当电流通过电磁线圈时，会产生一个磁场。
根据安培定律，电流在导体中产生的磁场会受到力的作用，这个力就是电磁力。
在振动电机中，电磁线圈固定在电机的壳体上，而磁铁则安装在电机的转子上。
当电流通过电磁线圈时，产生的磁场会与磁铁相互作用，从而产生一个力，使得转子产生振动。
2. 调节振动振动电机的振动可以通过改变电流的大小和方向来进行调节。
当电流的大小改变时，产生的磁场也会随之改变，从而影响振动的力度。
而改变电流的方向则会改变磁场的方向，进而改变振动的方向。
通过控制电流的大小和方向，可以实现对振动电机振动的精确控制。
3. 振动传递振动电机产生的振动通过机械结构传递到工作物料上。
通常情况下，振动电机会与振动给料机、振动筛等设备相结合，通过机械连接的方式将振动传递到工作物料上。
振动电机产生的振动能够有效地促进物料的输送和筛分，提高生产效率。
4. 工作原理总结综上所述，振动电机的工作原理是通过电流产生的磁场与磁铁相互作用，产生电磁力从而使得转子产生振动。
通过控制电流的大小和方向，可以实现对振动的精确控制。
振动电机产生的振动通过机械结构传递到工作物料上，从而实现对物料的输送和筛分。
总的来说，振动电机是一种通过电磁原理实现振动的设备，它在工业生产中有着广泛的应用。
通过对振动电机工作原理的深入了解，可以更好地应用和维护振动电机，提高生产效率。
振动电机工作原理
振动电机工作原理振动电机是一种常见的工业设备，它在各种领域都有着广泛的应用。
它的工作原理是通过电磁力产生振动，从而驱动设备进行工作。
振动电机的工作原理主要包括结构、工作原理和应用三个方面。
首先，振动电机的结构包括定子、转子、电磁线圈和轴承等部件。
定子是固定在机壳上的部件，转子则是安装在轴上并能够旋转的部件。
电磁线圈通过通电产生磁场，从而产生电磁力驱动转子旋转。
轴承则是支撑转子并减少摩擦的部件，保证转子的顺畅旋转。
其次，振动电机的工作原理是通过电磁力产生振动。
当电磁线圈通电时，会产生磁场，磁场与转子上的永磁体相互作用，产生电磁力，从而驱动转子旋转。
由于转子的不平衡性，使得转子旋转时产生振动，这种振动可以传递给设备，从而驱动设备进行工作。
振动电机通过改变电磁线圈的电流大小和方向，可以调节振动的幅度和频率，从而满足不同设备的工作需求。
最后，振动电机在各种领域都有着广泛的应用。
在矿山领域，振动电机常用于振动给料机、振动筛等设备中，用于物料的输送和筛分。
在建筑领域，振动电机常用于混凝土搅拌机、混凝土振动器等设备中，用于混凝土的搅拌和振实。
在化工领域，振动电机常用于搅拌设备、干燥设备中，用于混合和干燥物料。
在食品领域，振动电机常用于振动给料机、振动筛等设备中，用于食品的输送和筛分。
可以看出，振动电机在各种领域都有着广泛的应用，为各行各业的生产提供了便利。
总之，振动电机是一种通过电磁力产生振动的设备，其工作原理简单而有效。
它的结构包括定子、转子、电磁线圈和轴承等部件，通过电磁力产生振动，从而驱动设备进行工作。
振动电机在矿山、建筑、化工、食品等领域都有着广泛的应用，为各行各业的生产提供了便利。
希望本文能够对振动电机的工作原理有所了解，并能够在实际应用中发挥作用。
振动电机
目录振动电机 (1)运行轨迹分类 (2)圆或椭圆振动 (2)直线振动 (2)复合振动 (3)旋振动 (3)结构及工作原理 (4)振动电机特点 (4)使用和维护 (4)振动电机维护保养 (5)常见故障的处理方法 (6)振动电机振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。
振动电机广泛的应用在水电建设、火力发电、冶金、轻工等工业部门。
振动电机振动频率范围大，只有激振动力与功率配合得当才能降低机械噪音。
振动电机有按起动与运行方式分类、按运转速度分类等六种分类。
运行轨迹分类振动机械设备利用振动电机作为简单可靠而有效的动力。
振动电机在振动体上按照不同的安装组合形式，可产生不同的振动轨迹，从而有效完成各种作业。
振动电机主要有以下运行轨迹。
圆或椭圆振动振动体的振动轨迹在水平面上的投影是一条直线，而在垂直面上的投影为一圆或椭圆者，其振动形式称为圆或椭圆型振动。
通常将一台振动电机安装在振动机械机体上，既可产生这种运动。
圆形或椭圆形振动发生在与振动电机转轴相垂直的平面上，其形式则看振动电机与整机重心的相对位置而定。
直线振动振动体的振动轨迹在水平面及垂直面上的投影都是直线者，其振动形式称为直线型振动。
将两台相同型号的振动电机安装在振动机械机体上，使两个转轴处于互相平行的位置，运行时电机转向相反，则两台电机运转必然同步，机体产生直线形振动。
复合振动振动体的振动是由两组激振系统产生的，其振动形式称为复合型振动。
一般有双频复合型及双幅复合型两种形式。
某些特殊性能的振动筛分设备，使用两台不同型号不同转速的振动电机，分装于筛分机械的进料端和出料端，使进料端呈现大振幅低频率的振动，同时出料端呈现小振幅高频率振动，筛分机械的中部重叠两种振动，使筛分机械起到更有效的筛分作用。
旋振动振动体的振动轨迹在水平面上的投影是一圆或椭圆者，其振动形式称为旋振动。
旋振动又可分为平旋型振动、涡旋型振动、复旋型振动三种形式。
振动源三相步电动机使用维护说明
振动源三相步电动机使用维护说明一、概述振动源三相异步电动机集动力源和振动源为一体，是一种高效节能的通用性激振源，体积小，激振力大，结构可靠，使用维护方便。
简称振动电机，其它名称：震打电机，振动马达本系列产品广泛应用于矿山、煤炭、电力、化工、粮食加工、冶金、铸造、轻工、医药等行业。
是实现粉状、粒状、块状等散体料机械化筛分、输送、破碎、充填、防堵塞的理想激振源。
本机可单机使用，也可多机组合使用。
1、振动电机使用条件本系列振动电机满足下列条件时，能连续输出额定激振力。
（1）振动加速度：不超过7g（g:重力加速度）（2）环境温度：不超过40℃（3）海拔：不超过1000m（4）电源频率：50HZ。
（5）电压：220v，380v，660v（6）温升：小于80K（电阻法）2、振动电机型号说明（1）JZO系列振动电机产品型号由三部分组成（如下示例）JZO-5-4振动电机JZO---振动电机5---最大激振力（千牛顿）4---极数（2）JZOL系列表示立式安装振动电机。
二、振动电机使用和维修（1）本机应装设电气保护装置。
（2）本机运行初期，每天至少检查脚地螺脚栓一次，防止松动。
（3）当电机旋转方向不符合要求时，调整电源相序即可。
（4）电机应保证润滑良好，每运行720小时补充3#二硫化钼锂基润滑脂一次，加入量为轴承容腔的1/3—2/3。
（5）电机累计运行2000小时后，应检查轴承，若有严重损伤时应立即更换。
（6）电机停置较长时间后再次使用时，应测量绝缘电阻，用500V兆欧表测量，应大于0.5兆欧。
三、振动电机常见故障及处理四、振动电机技术参数：五、振动电机订货须知：（1）写明所需产品的规格、功率、激振力、极数、数量。
（2）对面漆有无特殊要求。
（3）对电机引出线有无物殊要求。
（4）可定制特殊参数的振动电机，如特殊电压、特殊安装尺寸等JZO系列三相异步振动电机JZO系列振动电机是我公司引进德国技术，与德国技术工程公司、华中科技大学合作共同研究、开发的通用性振动电机。
振动电机设备安全操作规定
振动电机设备安全操作规定背景介绍振动电机是一种常见的机械装置，主要用于工业生产中输送物料、筛分杂质等工作。
在振动电机的使用过程中，往往需要进行相应的操作，但不当的操作可能会带来安全隐患。
因此，制定振动电机设备安全操作规定非常必要。
本文旨在规范振动电机设备的使用方法，确保操作人员的安全，减少事故发生的概率，保证生产效率。
操作规定操作前的准备1.操作人员应当持证上岗，了解振动电机设备基本知识和操作方法，并接受过相关培训。
2.操作人员应当仔细查看设备工作状态和外观，确保设备没有损坏或者异物等。
3.操作人员应当穿戴好安全防护装备，包括但不限于安全帽、安全鞋、手套、护目镜等。
4.操作人员应当保持清醒状态，严禁在饮酒或者服用药物的情况下操作设备。
操作时的注意事项1.在启动操作之前，应按照正常的启动程序进行操作，确保设备可以正常工作。
2.操作人员应该远离转子，保持安全距离，严禁对设备进行乱动或者乱操作。
3.在设备启动和停止的过程中，应当保持沟通，避免设备在使用过程中出现异常情况。
4.操作人员应当根据实际生产的需要调节设备转速，并注意电机框架的工作温度是否超标。
5.在设备使用过程中，禁止随意停机。
如需停机，应按照正常程序进行操作，严禁强行停机或直接切断电源。
6.当需要检修设备时，必须先切断电源，并在操作之前进行相关检查、标记。
设备维护注意事项1.操作人员应当定期检查设备磨损程度，避免发现问题时已经过晚。
2.定期清洗和润滑振动电机设备是非常必要的，可以有效地延长设备使用寿命。
3.操作人员应当根据实际生产需要进行必要的调整和维护，包括但不限于电机轴承的润滑、皮带的松紧度等。
4.在设备维护过程中，应当遵循相关的安全规定，严禁给设备进行随意更换或者修改。
操作后的处理和记录1.在设备工作完成之后，操作人员应当将设备停止，并进行清洗和保养。
2.操作人员应当在设备完成使用之后及时清理周围的杂物，保持设备周围的安全环境。
3.在操作记录方面，建议进行及时记录和汇总，以便于后续的管理与参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
振动电机的应用范围、工作原理及使用规范
一、产品用途及使用范围
振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。
振动电机的激振力利用率高、能耗小、噪音低、寿命长。
可用于各种料仓、料斗、溜槽的仓壁振动，以防止物料滞留，促使物料快速运动，也是自同步直线振动筛、振动给料机、振动给料斗、振动输送机等各种振动机械的激振源，是冶金、矿山、煤炭、建材、磨料、陶瓷、化工、粮食等工业部门的理想设备。
振动电机使用环境，海拔高度不超过1000米，环境温度不超过40℃，相对湿度不超过（温度不超过25℃时），否则应降低功率使用；主机激振功率和运行电流不超过铭牌数值，否则应降低激振力使用。
二、主体结构及工作原理
振动电机由特制电机外加激振重块组成。
当电机通电旋转时，激振块产生激振力，通过电机底脚或法兰盘传递纵横振动机械。
特制电机由特制定子线包和转子轴组成，能承受高频振动；卧式振动电机采用四块扇形偏心块作激振块，调节同轴端两块偏心块的夹角，可以从零至最大调节振动电机的激振力；振动电机通电旋转，带动电机轴两端的偏心块，产生惯性激振力，该力是空间回转力，其幅值为Fm。
Fm=mrω2
m-偏心块质量
r-偏心块质心回转轴心的距离，即偏心距
ω-电机旋转角度频率
ω＝2πn/60
n—振动电机振次
惯性激振力通过振动电机轴承、底脚或法兰，传递给振动机械，就是该振动机械产生的激振力。
三、存放
振动电机应存放在室内，室内空气应干燥，没有不良气体，温度应在露点以上5℃，相对湿度不超过50%，电机应保持平放。
储存时应对振动电机进行适当的维护，每月转动电机转子轴数转，定期查看振动电机防锈防潮状况。
四、振动电机的安装
振动电机与振动机械连接平面均采用划6.3光洁度加工面，平面度应符合GB1184-79附表1的9级公差要求。
底脚安装或法兰安装螺栓强度不得低于8.8级。
振动电机必须牢固安装在振动机械上，底脚或法兰螺栓应使用防松装置，紧固时要用力矩板手紧至下列力矩： M12 88Nm M30 1350Nm
M16 200Nm M36 2600Nm
M20 390Nm M42 3600Nm
M24 680Nm
振动电机开始运行20分钟后应该停机检查，用力矩扳手检核底脚或法兰螺栓的紧固程度，如有不足必须按以上要求加紧。
再次运行两小时后应重复以上程序，此后两天内每隔二至四个小时重复检核底脚或法兰螺栓坚固程度，之后每隔四至六个星期检查一次。
注意：振动电机安装螺栓的坚固力矩及检核程序对电机的防护非常重要。
振动电机的损坏常由安装螺栓坚固不当引起。
五、激振力的调节
振动电机出厂时激振力均调至100%，需海运时（出口）激振力调至0%。
使用时按下列步
骤进行调节：
1、放松防护罩紧固螺钉，拆下两端防护罩；
2、外偏心块为可调块，表面装有标明最大激振力百分数的标尺，内偏心块为固定块，均使用紧固螺栓压紧在电机转轴上。
转轴两端面上刻有基准线。
旋松两侧外偏心块压紧螺栓，两侧外偏心块同向转动，使轴上刻线对准外偏心块上的激振力标尺刻线，调至所需激振力，拧紧外偏心块压紧螺栓，装上防护罩；
注意：除特殊应用情况外，振动电机转轴两端偏心块的位置必须相对应，两端偏心块百分数的设定必须相等，否则振动电机会产生巨大的错向激振力，损伤电机的振动机械。
六、连接电源
振动电机的出电缆由于要承受振动，所以应选用重型四芯电缆，在靠近电缆出口处不允许突然弯曲，要有一个大于电缆外径8-9倍的弯曲半径，再将电缆固定到静止不动的机器或框架上。
其距离大约为0.6米到0.9米。
在固定电缆的卡子处应垫有柔软的绝缘材料，以免磨擦损伤电缆。
四芯电缆的接地线，一端与接线盒内的接地螺钉相连接，另一端必须可靠接地。
小型号振动电机，机壳上没有接线盒，使用重型三芯电缆直接从电机内部接线。
在电机的底脚附近装有接地螺钉，使用时必须可靠接地。
注意：振动电机出线电缆为易损件，常因振动磨擦损伤，导致电机缺相运行，损坏电机。
用户应经常检查电缆状况，如有磨损应及时更换同型号电缆。
七、轴承的润滑
激振力大于20-2，20-4，15-6，10-8的振动电机，机壳上备有注油嘴。
新新公司振动电机产品所用润滑脂为壳牌石油公司的SHELL ALVANIA R3（3号锂基润滑脂）。
振动电机润滑脂的质量及填加量对电机的正常运行有行大关系。
各型振动电机加注润滑脂的份量如下：
电机型号(yzs) 每个注油嘴加注量(g) 时间（h)
20-2,30-2,20-4,30-4,20-6 5-10g 800h
30-6,40-6,20-8 10-15g 800h
50-4,50-6,30-8 15-20g 700h
75-4,75-6,50-8 20-25g 600h
100-4,120-4,100-6,120-6 25-30g 500h 装有注油嘴的振动电机，在开始运行300小时后即加注润滑脂，加注量按上表要求。
以后间隔时间及加注量按上表要求。
如振动电机工作温度在70C以上，应根据现场情况勤于加油。
无注油嘴的振动电机应按规定运行时间将轴承拆卸清洗，更换新的润滑脂。
如电机运行温度在70C以下，运行时间为6000小时；如电机运行温度在70C以上，运行时间为4000小时。
注意：当振动电机第一次运行时，有时电机轴承部位温度较高，少量多余的润滑脂将流出，而后电机温升正常。
振动电机常因润滑脂质量问题及加注更换不及时而损坏，按规定加注及更换相同型号的润滑脂对于振动电机的正常运行非常重要。
八、轴承的拆卸与安装
振动电机选用重型轴承，均可承载一定的轴向负荷，不论安装方向如何，轴承寿命不受轴向负荷力的影响。
1.折卸轴承
（1）拆下振动电机两端的防护罩，记录偏心块工作时的激振力百分值，以便在安装时恢复原工作状态；
（2）将两轴端的轴用挡圈去掉；
（3）旋松外偏心块紧固螺栓，卸下外偏心块。
旋松内偏心块紧固螺栓，卸下内偏心
块；
（4）将轴承压盖从轴承座上卸下，把轴承从轴承座内压出或用合适的螺栓顶出；
（5）彻底清洗各部件油污。
2.安装轴承
振动电机更换新轴承时，必须使用与原型号相同的轴承。
（1）轴承用煤油洗净，压入轴承座，向轴承外圈的滚珠处填充壳牌三号锂基脂至三分之二满，用净手涂抹均匀，装上轴承压盖，用加涂螺栓防松胶的紧固螺栓压紧轴承压盖；
（2）将轴承座装于机壳上，如有润滑脂注油孔，必须对准位置。
用加涂螺栓防松胶的紧固螺栓压紧轴承座；
（3）内外偏心块装于转轴上并到位，将轴用挡圈装于转轴上；
（4）紧固定偏心块紧固螺栓，转动可调偏心块，使其到达卸下前的角度位置并拧紧其紧固螺栓。
以上组装完成后，转轴应有一定的轴向串动；
九、注意事项
1、卧式振动电机不装防护罩不允许运行；
2、振动电机电控系统应有可靠的接地装置和保护装置，如缺相保护、过电流保护、过热保护等；
3、振动电机在初次使用或防止较长时间后，开始使用前应先用500V兆欧表测量定子线圈绝缘，绝缘电阻不应低于10M，如达不到此数值，则电机必须作烘干处理；
4、振动电机在运行前，必须检查以下项目：振动电机的安装及紧固件是否牢固可靠；振动电机电源电缆的连接是否正确牢固；振动电机的接地及保护装置是否到位；
5、工作中要经常注意其运行情况，如有过热、异音、严重漏油等不正常情况，应及时停机检查处理；
6、使用前必须仔细阅读振动电机使用说明书。
